KÄYTTÖOHJE WOOHS-7HP MSW

Tämä käytöopas on käännetty konekäantäjan avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu e kuitenkaan ole tāydellinen, eikä sen ole tarkoitus korvata ihmister tekemiä käännöksiä. Virallinen käytöopas on englannikielen versio. Käännöksessä mahdollisesti esintyvät ristiriitaisuudet tai erot viralliseen versusoon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai tāytäntöönpanon osalta. Jos jokin käytöohjeen sisälämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käytöohjeiden virallisen englannikielen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin aryo
Tuotteen nimi	Vaakasuora vannesaha
Malli	MSW-WOOHS-7HP
Moottorin teho [kW]	4,1
Moottorin nopeus [rpm]	3600
Terän nopeus [m/s]	14
Suurin leikkauskapasiteetti [mm]	457
Mitat [leveys x syvyys x korkeus; mm]	1250 x 1340 x 3000
Paino [kg]	156

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Vaakasuora vannesaha
Malli	MSW-WOOHS-E3600K
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	2600
Moottorin nopeus [rpm]	2800
Sujoausluokka IP	IP44
Terän nopeus [m/s]	14
Suurin leikkauskapasiteetti [mm]	457
Mitat [leveys x syvyys x korkeus; mm]	1350 x 1240 x 3000
Paino [kg]	152

VAROITUS:

Lue huolellisesti ja ymmärrä kaikki OHJEET ennen käyttoä. Turvallisuussäantöjen ja muiden perusturvatoimenpiteiden noudattamatta jattäminen voi johtaavakavaan henkilovahinkoon.

ESIPUHE

Tämä kone on suunniteltu vain tiettyihin sovelluksiin. Suosittelemme vahvasti, etta tata konetta ei modifioida ja/tai kayttä mihinkään muuhun tarkoitukseen kuin mihin se on suunniteltu. Jos sinulla on kysyttavää tiystä sovelluksesta, ALÄ kaytä konetta ennen kuin olet ensin ottanut meihin yhteyttä selvääksesi, voidaanko se suorittaa tai pitäisikö se tehdä tuotteelle.

KÄYTTÖTARKOITUS

Täm saha on suunniteltu tukkien sahaamiseen, kun saha on tukevasti maassa.

YLEISET TURVALLISUUSOHJEET

VAROITUS: Lue ja ymmärrä kaikki ohjeet. Kaikkien alla lueteltujen ohjeiden noudattamatta

jattaminen voi aiheuttaa sahkokiskun, tulipalon ja/tai yakavan vamman.

VAROITUS: Tassä käytööhjeessa käsitellyt varoitukset, varoitukset ja ohjeet eivät voi kattaa

kaikkia mahdollisia olosuheita tai tilanteita, joita voi esintyä. Käytäjan on ymmärrettävä, etta terve järki ja varovaisuus ovat tekijöitä, joita ei voida sisallyttä tähän tuotteeseen, mutta käytäjan on toimitettava ne.

TYÖALUE

• Pida työalue puhtaana, vapaana ja hyvin valaistuna. Sotkuiset ja pimeät työalueet voivat aiheuttaa tapaturmia.
• Älä käytä sahaasi paikassa, jossa on tulipalon tai rajähdyksen vaara; esim. syttyvien nesteiden, kaasujen tai polyn lasnöllessa. Sähkötyokalut synnyttävatkipinoita, jotka voivat sytyttä pólyn tai hóryt.
• Pida lapset ja sivulliset loitolla käyttaessä sahkötyokalua. Häiriöt voivat aiheuttaa hallinnan menettämisen, joten vierailijoiden tulee pysyā turvallisella etäisyydellä työvaluela.
• Ole tietoinen kaikista työalueellasi olevista sähkölinjoista, sähköpiireista, vesiputkista ja muista mekaanisista vaaroista, erityisesti työpinnan alla olevista vaaratekijöistä, jotka ovat piilossa käytäjan nakyviltä ja joihin voi joutua tabattomasti kosketuksiin ja jotka voivat aiheuttaa henkilö- tai omaisuusvahinkoja.
• Ole tarkkana ymparistostasi. Sahkotyokalujen kayttó suljetulla työvaluella voi joutua vaarallisen lahelle leikkaustyokaluja ja pyöriviä osia.

HENKILÖKOHTAIN TURVALLISUUS

• Pysy valppaana, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttaessäis sahkötyokalua. Älä käytä sahkötyokalua vasyneenä tai huumeiden, alkoholin tai laakkeiden vaikutuksen alaisena. Hetkinen tarkkaavaisuus sahkötyokaluja käytettaessä voi aiheuttaa yakavan henkilovamman.
• Pukeudu kunnolla. Älä käytä väljä vaatteita, roikkuvia esineitä tai koruja. Pidä hiuksesi, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua likkuviin osiin. Tuuletusaukot peittävät usein liikkuvat osat ja niitä tulee valttä.
• Käytä turvavaatteita ja -varusteita. Käytä suojalaseja tai sivusuojilla varustettuja suojalaseja, jotka ovat voimassa olevien kansallisten standardien mukaisia, tai tarvittaessa kasvosuojusta.
• Käytä polynaamarina polyisissä työolosuheissa. Tämä koskee kaikkia työaluella olevia henkiloitä. Käytä tarvittaessa myös liukumattomia turvakenkä, kypärä, käsineita, polynkeräysjärestelmä ja kuulosuojaimia.
• Älä kurota liikaa. Pysy koko ajan oikeassa asennossa ja tasapainossa.
• Irrota sātöavaimet tai jakoavaimet ennen kuin kyktet tyōkalun virtalähteseen tai kāynistat sen. Jakoavain tai avain, joka jatetaän kiinni tyōkalun pyörivään osaan, voi aiheuttaa henkilövahinkoja.
• Alä koskaan tee teränohjaimen säätöjä, irrota tai asenna teriä tai suorita muita huoltotoimia tai muita säätöjä moottorin kaydessä.

TYÖKALUN KÄYTTÖ JA HOITO

• Varmista aina, etta käytäjä tunte asianmukaiset turvatoimenpiteet ja käytötekniikat ennen koneen käyttoa.
  Välta "takaisinpotkua" tietämällä, mitk olosuhteet voivat luoda sen.
• Älä pakota työkalua. Työkalut tekevat parempaa ja turvallisempaa työta, kun niitä käytetäan tavalla, jota varten ne on suunniteltu.

• Älä koskaan käytä sahaa vialisen kytkimen kanssa. Kaikki sähkötyökalut, joita ei voi ohjata kytkimellä, ovat vaarallisia ja ne on korjattava ennen käyttoä.

• Sammuta moottori ja aseta kytkin lukittuun tai pois päältä -asentoon ennen huoltoa, saätöä, lisävarusteiden tai lisälitteiden asentamista tai varastointia. Tällaset ennaltaehkäisevat turvatoimenpiteet vähentävät sähkötyokalun vahingossa käynnistymisen riskä.

• Kiinnitä puut tukkiruuvikiinityslaitteella kädelläsi tai jonkun muun avustajan sijaan. Tämä varotoimenpide mahdollistaa tyokalun oikean käytön molemmän käsin.
• Varastoitava saha. Kun saaaa ei kayteta, sailyta se kuivassa, turvallissessa paikassa tai sailytha hyvin peitetyna ja poissa lasten ulottuvilta. Tarkista sahan toimintakunto ennen varastointia ja ennen uudelleenkaytttoa.
• Pida sahasi kunnossa. On suositeltavaa tarkastaa sahan yleinen kunto ennen käytöä. Pidä sahasi hyvässä kunnossa ottamalla käytöön tunnollinen korjaus- ja huolto-ohjelma tämän oppaan suositusten mukaisesti. Jos havaitset epanormaalia tärinä tai äntä, sammuta saha valittomästi ja korjaa ongelma ennen käytöä.
• Pida sahanterat terävina ja puhtaina. Oikein huolletut vannesahanterät takertuvat vahemman todennaköisemmin ja niita on helppompi hallita.
• Puhdistus ja voitelu. Käytä sahan puhdistamiseen vain saippuaa ja kosteaa liinaa.

Monet kotitalouksien puhdistusaineet ovat Haitallisia sahan muovi- ja kumiosille.

• Käytä vain lisavarusteita, joita valmistaja suosittelee mallillesi. Lisavarusteet, jotka saattavat sopia toiseen sahaan, voivat aiheuttaa loukkaantumisvaaran, kun niitä käytetaän sahalla.
• Käytä konetta aina kaikkien turvalaitteiden ja suojusten ollessa paikoillaan ja toimintakunnossa. ALA muuta tai tee muutoksia turvalaitteisiin. ALA käytä konetta, jos turvalaitteita tai suojuksa puuttuu tai ne eivät toimi.
• Älä koskaan jatā sahaa käynnissä ilman valvontaa.
• Kierretyt terät voivat ponnahtaa erilleen suurella voimalla ja arvaamattomasti mihin tahansa suuntaan. Käsittelea aina kiertyneitä terä, mukaan lukien laatikoihin pakatut, erittäin huolellisesti.
• Älä koskaan käytä laitetta minkään muun kuin puutavaran leikkaamiseen tai mihinkään muuhun tarkoitukseen kuin sahatavaran leikkaamiseen tassä oppaassa kuvatulla ravall.

KÄYNNISTYSMENETTELY - LAITTEEN KÄYTTÖ

1. Käytäkestäviä työkasineita, ANSI-hyväksytjä suojalaseja koko kasvosuojan takana, teraskärkisiä työsaappaat ja polynaamaria.
2. Kaytä vain avustamalla.
3. Varmista, etta ohjauslohkat ovat tiukalla ja tela tasainen.
4. Täytä voitelusäili puhtaalla vedellä ja pesuaineella.
5. Käynistä ja käytä moottoria.
6. Leikkaa oksat pois käsitetävästa puusta.
7. VAROITUS: Välttäaksi muoleman taivakavan loukkaantumisen, alä leikkaa puutavaraa, jossa on vieraita esineita, kuten nauloja, metalliosia jne.
8. Aseta leikattava puutavara tukien pälle.
9. VAROITUS: Käytäjan ja kaikkien avustajien on pysyttäva poissa terän etu- ja takaosasta aina, kun moottori on paällä.
10. Liikuta sahan päätä hitaasti uraa pitkin ja puutavaraa vasten tehdäksesi sahauksen.
11. Leikkaa tukin pyoristetyt sivut pois.
12. Kun tutki on neliöity, laudat tai pylvaat voidaan leikata raätäöityjen vaatimusten mukaan.

YLESET HUOLTOTIEDOT

Asianmukainen ja rutiinihuolto on ratkaisevan tärkeä käytäjan turvallisuudelle ja hyvän jyrsinnän saavuttamiselle

tuloksia ja pidenta sijoituksesi kayttokkaa.

1. Vannepyörän laakerit --- Ne on tarkastettava ennen käytöä, jotta ne eivat ole kuluneet. Laakerit on tiivistetty, eikä niitä tarvitse rasvata.
2. Teran ohjauslaakeri --- Tarkista ennen kayttoa, ettei laakeripesassole liikaa uria tai naarmuja. Vaihda tarvittaessa.
3. Terän kireys --- Voitele kiristyskahvan "T" kierteet kuivana tai tarpeen mukaan. Käytä monikayttöista äärimmäisen paineen rasvaa.
4. Tukkiruuvit --- Rasvaa usein.
5. Hihnat --- Tarkasta sānnöllisin valiajoin kayttö- ja valipyörän hihnan kunto ja kuluminen. Varmista, etta terä ei kulje vanteen pyörillä.
6. Vetohihna --- Tarkista käyttohihn nan kireys saannöllisesti. Sen ei tulisi taipua enempää kuin 1/2'' (12,5 mm).
7. Sahan pään luktusnokkakahyat --- Rasyaa kokoonpano 30 paivän yälein tai tarpeen mukaan.
8. Sahapa'an pystytolpat --- Suihkuta pylvaat ennen kayttöa silikonisuihkevoitelulla, kuten 3-in-1 tai Jig-A-Loo.
9. Vannepyörän suojukset --- Poista saännöllisesti sahanpuru, joka voi keraäntyä vannepyörän suoiusten sisään.
10. Voitelusäiliö --- Täytä vain vesi/pesuaineseoksella (yksi tai kaksi korkkia) tai käytä talvikuukausina tuulilasinpesunestettä. Älä jätä voiteluainetta saillioön, jos lampötila laskee alle 0^ .
11. Terien voiteluaine --- Älä koskaan käytä dieselpolttoainetta tai kerosiinia terien voiteluaineena. Nämä aineet johtavat hihnojes ennenaikaiseen kulumseen ja huonoon sahaustulokseen. Talvikäyttoä varten vaihda vesivoiteluaine tuulilasinpesunesteeseen.
12. Sahan paan dostokaapelit --- Tarkista saannollisesti ennen toimenpiteita, niiden aikana ja sen jälkeen kaapelit kulumisen tai taittumien varalta. Varmista, etta kaapelit ovat moitteettomassa kunnossa. Öljylla kierretty kaepelin osa usein estaa ennenaikaisen kulumisen. Vaihda tarvittaessa uusiin kaapeleihin.

SAHAN ASENNUS

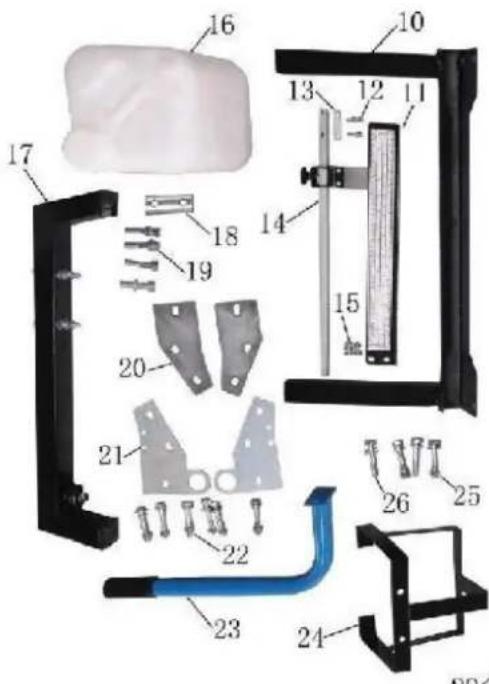

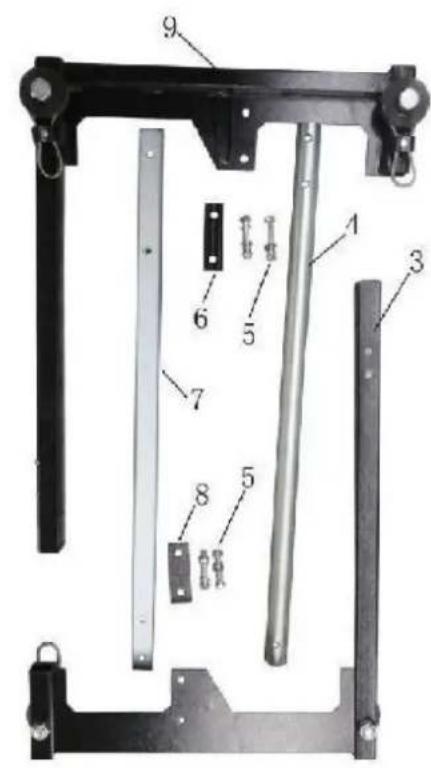

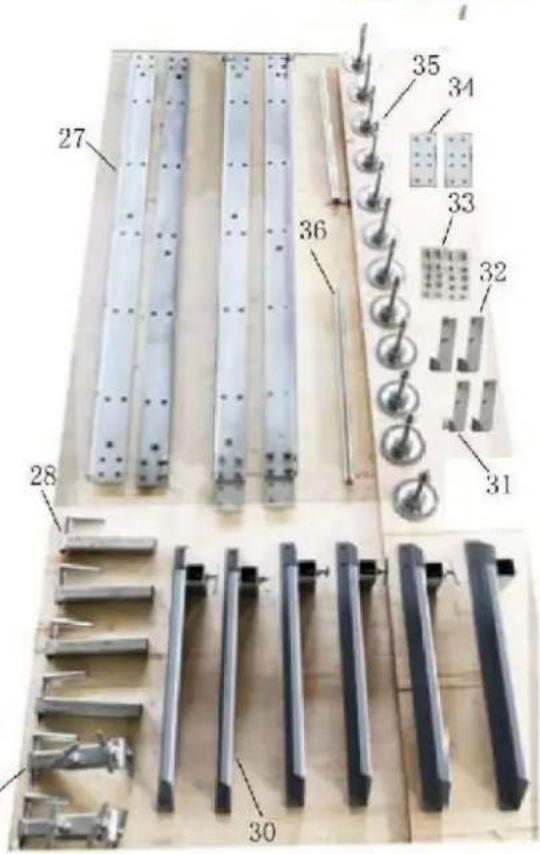

OSIENTARKASTUS

A. Ota kaikki osat ulos kuljetuslaatikosta ja aseta ne ulos.

B. Tarkista kaikki osat puhallusosaluettelon mukaisesti.

El.	KUVAUS	Märä	El.	KUVAUS	Märä

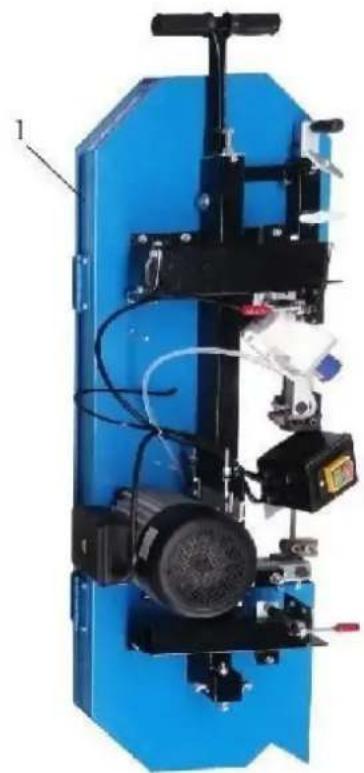

1	SAHAN Pää	1	19	KUOSIOPULTTI	4
				M10X55	4
				ALUSPURKKI 10mm	4
				JOUSIPALSI 10mm	4
2	TERÄSKÖYREIN TÄYDELLINEN	1	20	NIVELLEVY B	2
3	VASEN PYSTYRUUNO	1	21	LIITOSLEVY A	2
4	PYÖREA TUKI	1	22	KAUSIKOPULTTI	6
				M10X70 ALUSLAITE	12
				10mm JOUSIPALKI	6
				10mm	6
				KUOSIPULTTI M10
5	KUOSIOPULTTI M12X70	4	23	TYÖNTÄ-VETOKAHVA	1
	ALUSLAITE 12mm	4
	JOUSIPALKI 12mm	4
	KUOSIMUTTERI M12	4
6	VÄLILEVY C	1	24	SÄILIÖN TUKIPOSTI	1
7	NELIO POSTI	1	25	KUOSIOPULTTI	2
				M10X65 ALUSLAITE	4
				10mm JOUSIPALKI	2
				10mm	2
				KUOSIMUTTERI M10
8	VÄLILEVY B	1	26	KUOSIOPULTTI	2
				M10X65	2
				ALUSPURKKI 10mm	2
				JOUSIPALSI 10mm	2
9	OIKEA PYSTYRUUNO	1	27	OHJAUKisko	4
10	VAHVISTA KIINNIKE	1	28	KIINTEÄ CLAMP ASM	4
11	ASIAKKAAN KIINNIKE (ASTEIKAN KANSSA)	1	29	SIIRTYVÄ KIRISTIN ASM	2
12	KUOSIOPULTTI M6X25	2	30	RISTIKÄSI ASM	6
	ALUSTE 6mm	2
13	VÄLIPALKKI	1	31	STOPPORI NO.1	2
14	OSoitIN VALMIS	1	32	STOPPORI NO.2	2
15	KUOSIOPULTTI M8X16	2	33	KUOSIOPULTTI	48
	ALUSPURKKI 8mm	2		M10X25	48
	KUOSIMUTTERI M8	2		KUOSIKOPUTTE	4
				RI M10	4
				KUOSIKOPULTTI
				M12X25
				ALUSTE 12mm
16	JÄÄHDYTYSNESTESÄILIÖ MUOVIPUTKULLA	1	34	NIVELLEVY	2
17	PUTTEIDEN KANSSA LIITOS	1	35	PUTTERILLA JA ALUSTEELLÄJALKAPEHJ	12
18	VÄLILEVY A	1	36	LIUKUTANKO	2

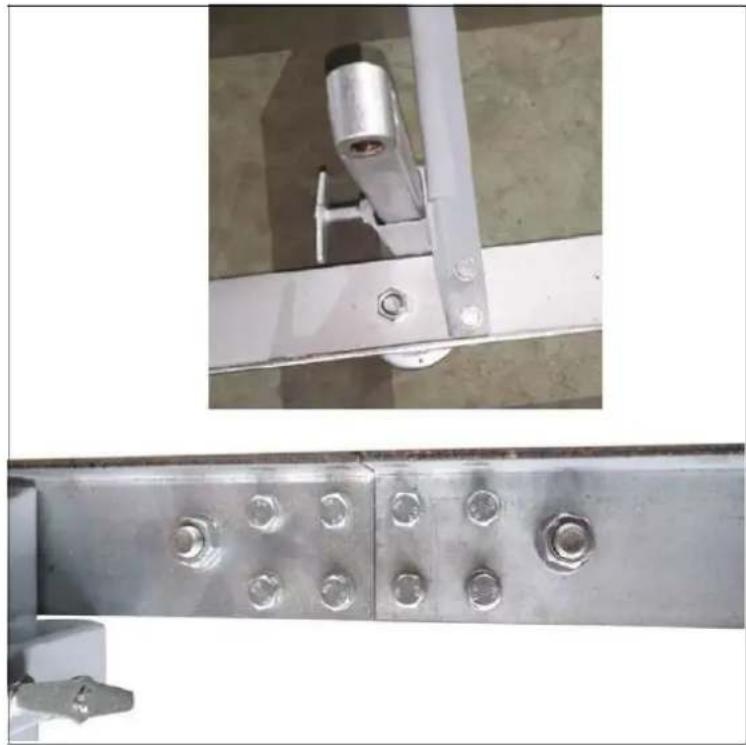

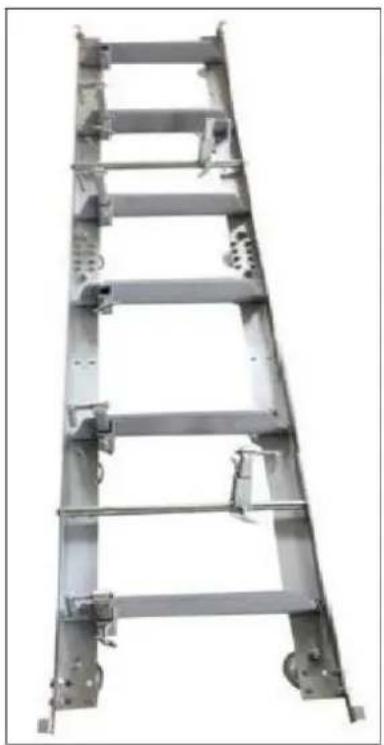

TELOJEN ASENNUS

Kokoa telajärestelmä ja kiinittä lóysasti mukana toimitetuilla muttereilla ja pulteilla. On tärkeä olla kirstämättä pultteja tãysin tassä vaiheessa. Tämä tehdään sen jälkeen, kun pää on koottu ja rullattu radalla. Telat on ihanteellsta koota tukevalle ja tasaiselle alustalle, joka on vähintään 4":n korkeudella maasta - Suosittelemme, etta kiinittät tasoitusjalat ratapölkyihin, joista kerromme myöhemmin käytöohjeessa. Tämä mahdollistaa sahanpurun helpon siivoamisen telojen alta ja tukkitukien korkeuden säätamisen sekä telan helppomman tasoituksen.

Kiinnitaskiokoien poikittaistuet L-kanavaan mukana toimitetuilla muttereilla ja pulteilla. Liitoslevyakaytetaan saumaliitoksessa liittamän kaksi osaa yhteen (nakyoy oikeassa ylakulmassa). Varmista,ettakiristat vain kasin tassvaiveeessa.Pultit kiristetaan kokonaan, kun pakuokoonpano paasev vapaasti vierimaan teloilla ja antaa oikean raideleveyden.

Kokoa vaunun pysayttimet teloen paihin (yhteensä 4 pysahdysta) ja kirista.

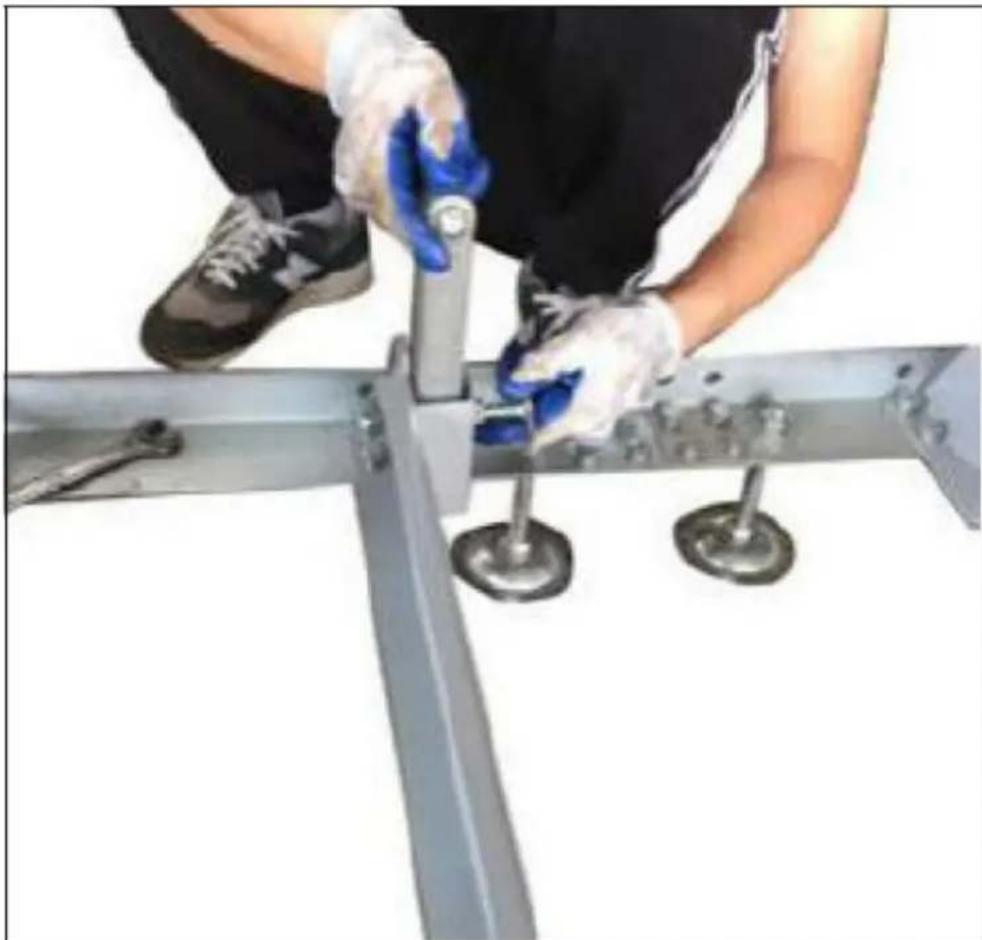

LOKIKOIRA JA TUET

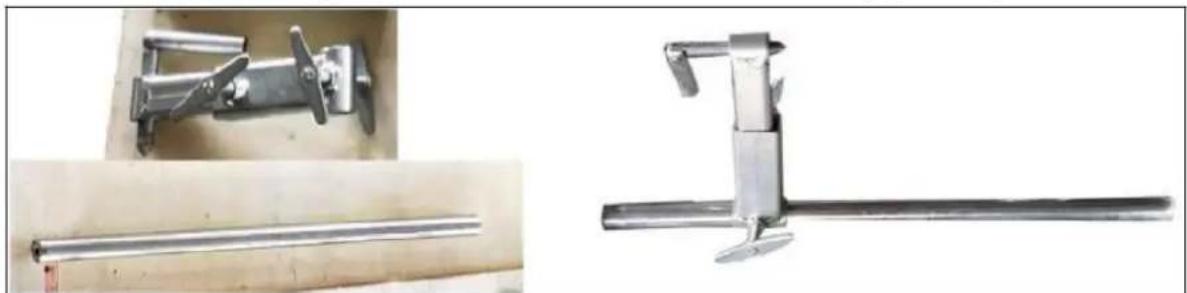

Kokoa tukkikoiran osat alla olevan kuvan mukaisesti ja kayta vedenkestavra rasvaa kierrekahvaan ja T-kehvaan. Kiinnitaka kokoonpano kiskoon mukana toimitetuilla muttereilla ja pulteilla ja kirista.

Kiinnitutkikkoira telaan alla olevan kuvan mukaisesti kahdella mukana toimitetulla pultila ja aluslevyll. Huomaa, etta radan varrella on useita paikkoja, joihin tamä kokoonpano voidaan pultata. Riippuen siitta, kuinka monta telaosuutta on kaytossa, valitse tukin kiinnityssamento, joka kiinnittau puun tukevasti tukin tukia vasten.

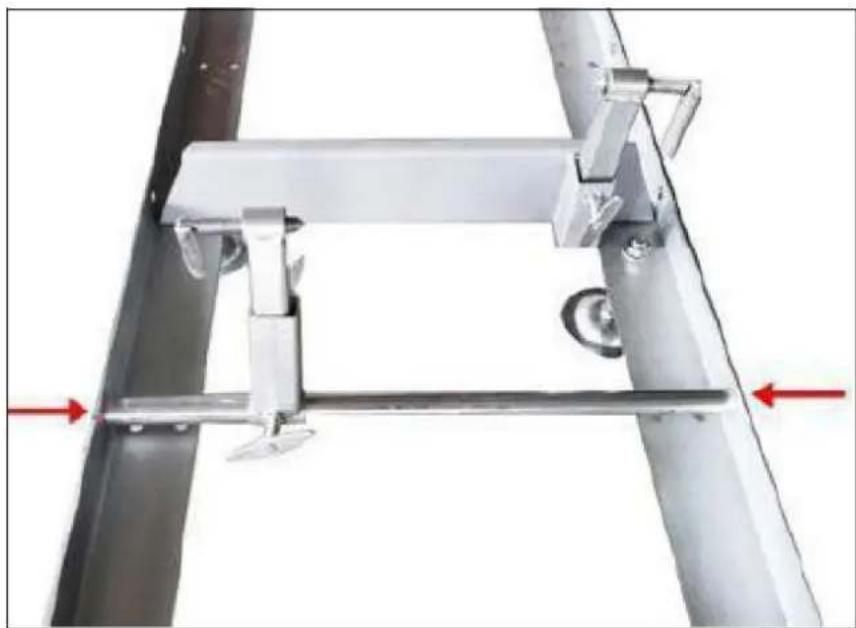

Aseta tukituet raitojen poikkitukiin ja kiinnita T-kehvoilla. T-kehvan kierre tulee peittä vedenpitavalla rasvalla.

Aseta poikkivarsi kiskoille samalla tasolla

Huomautus:

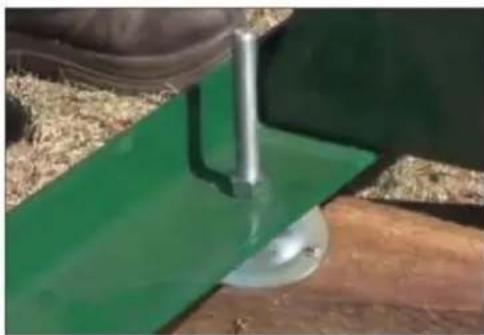

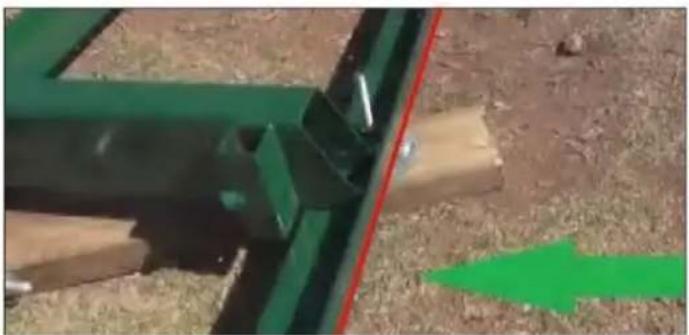

Jos maaperä ei ole kovaa eikä tasaista, voit tyontä kiskon alle puupalikoita.

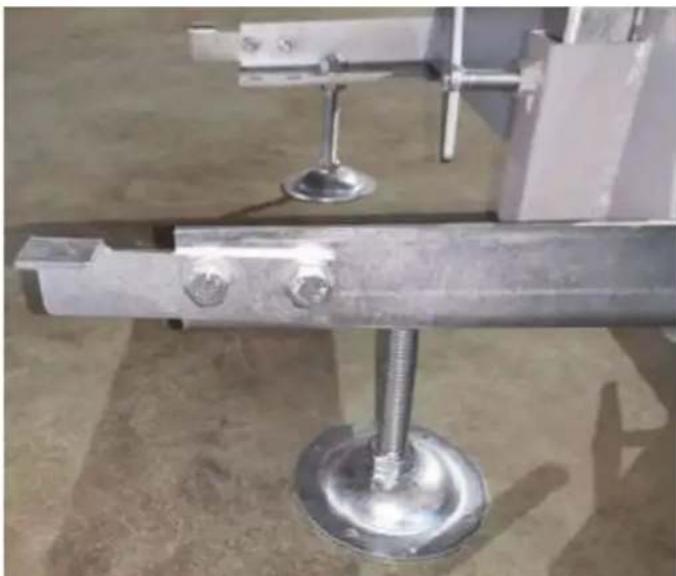

Suosittelemme ruuvaamaan vaaitusjalat ratapolkkyihin myllyn tasaamisen jälkeen. Siksi ennen myllyn ruuvaamista ratapolkkyihin on suositeltavaa vetä lanka myllyn molemmilla puolilla varmistaakseen, etta tela on suora ja tasainen.

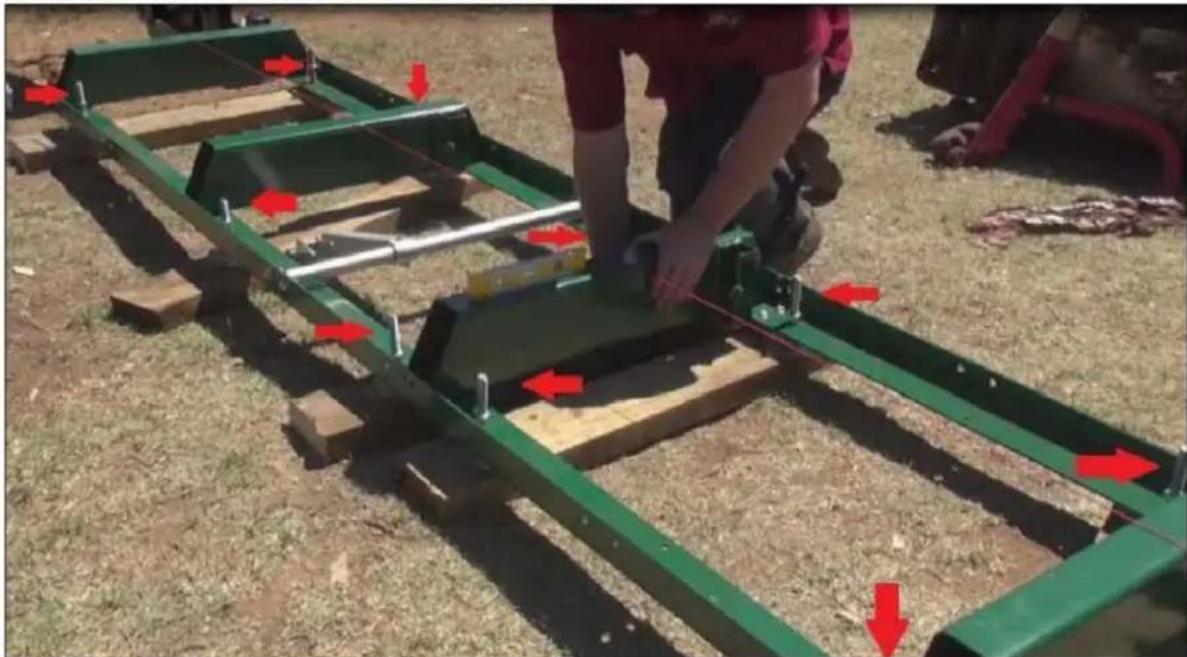

Punaiset nuolet osoittavat tasoitusjalkojen sijainnit. Niita on kuusi per 1,5 metriä rata, yhteensä 12 koneessa. Valipankoissa tasoitusjalat vuorottelevat. Suosittelemme, etta myllyn tasoitusjalat asetetaan ratapolkkyille, jotka kulkevat vasemmalta oikealle yllä olevan kuvan mukaisesti. Sinun on varmistettava, etta myös pankot ovat vaakatasossa. Tàtā varten käytät vesivaakaa, joka kulkee vasemmalta oikealle jokaisen kerroskerroksen paällä ja käytä myös naruviivaa pitkin radan pituutta. Merkkijonon tulee olla n. 10 mm pankkien ylapuolelle.

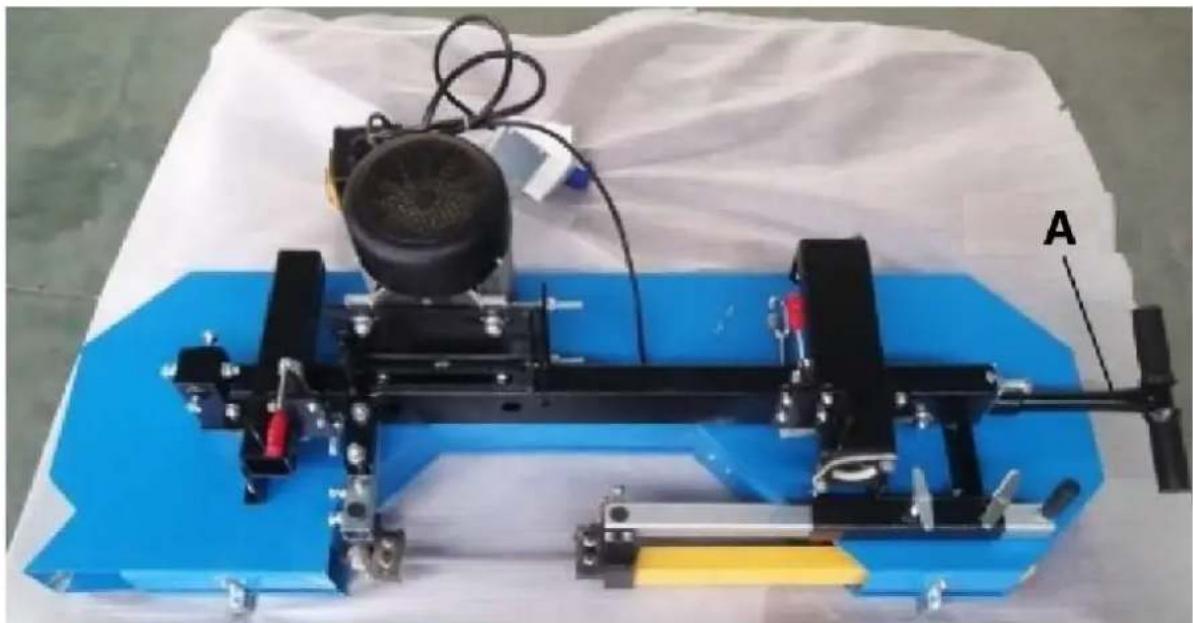

Vaunun kokoonpano

Aseta liikkuva peitto kuljetuslavalle, johon sahan laatikko oli kiinnitety. Peitto estaa terasuojusten suojsten naarmuuntumisen. Kayta vahintaaan kahta henkilooa tai mekaanista etujarjestelmaa kayttamalla, poista pakkokoonpano sahan laatikosta ja aseta se kuvapuoli alaspain peiton paalle. Pakkokoonpano on erittain raskas, joten sen valttamiseksi on kaytettava oikeaa tekniikkaa vamma tai vahinko.

A-Terän kireys

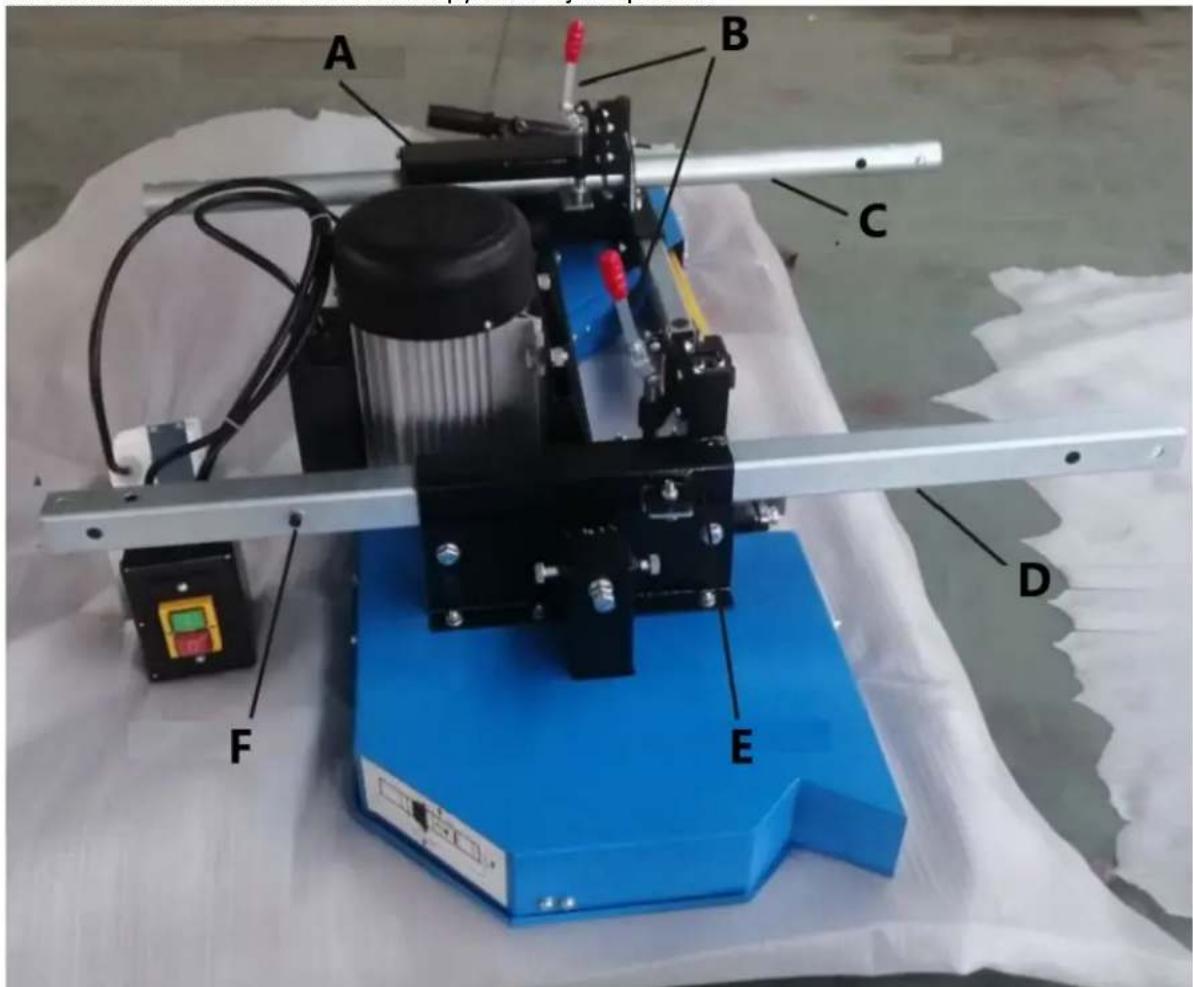

Etsi neliomainen ja pyorea pylvas ja tyonna pyorea liukuputkeen lahelle teran kirstysjarjestelmaa ja aseta neliomainen liukuputkeen toisella puolella ja kiinnitakaaksi pystysuoraa tolppaa lukituskahvasta. Huomio neliomaisen pylvaan rajoitinpulttiin.

A-Liukuputki

B-Lukituskahva C-Pyorea pylvas Neliomainen sarake E-Liukuputki F-Pysaytyspultti

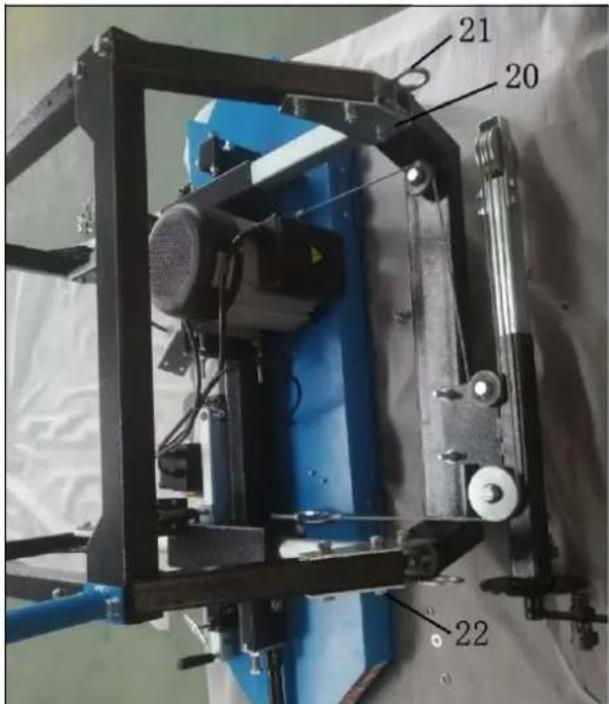

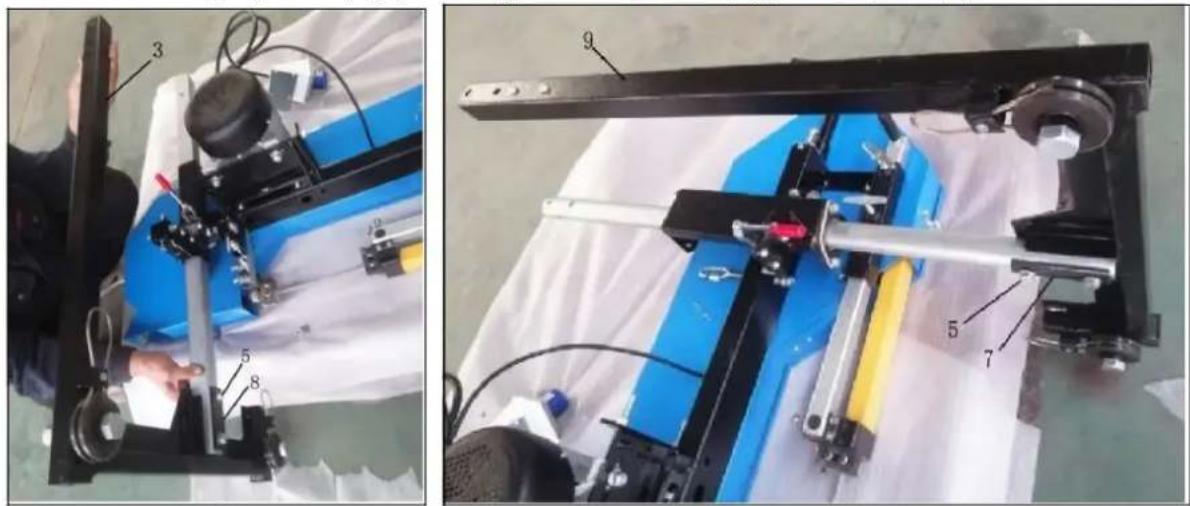

Liitā vasen pystyrunko (3) neliomäiseen pylvääseen pulttien (5) ja valilevyn B (8) osoittamalla tavalla.
Liitā sitten oikea pystyrunko (9) pyöreaän pylvääseen pulteilla (5) ja valilevyllä C (6).

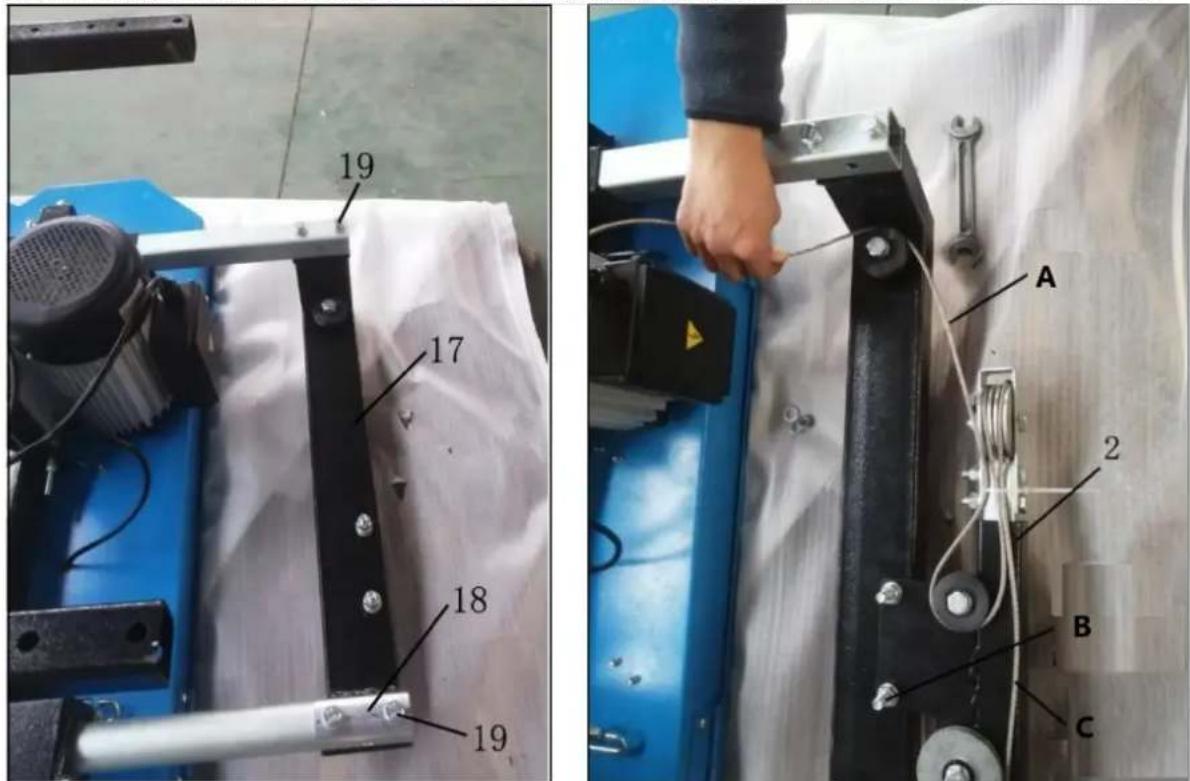

Liitä liitoskannatin (17) neliömäiseen pilarin ja pyöreaan pylvaaseen pulteilla (19) ja valilevyylä A (18). Löysää liitoskannattimen pultit ja mutterit ja kiinnitta terasköyden pidike kuvan osoittamalla tavalla.

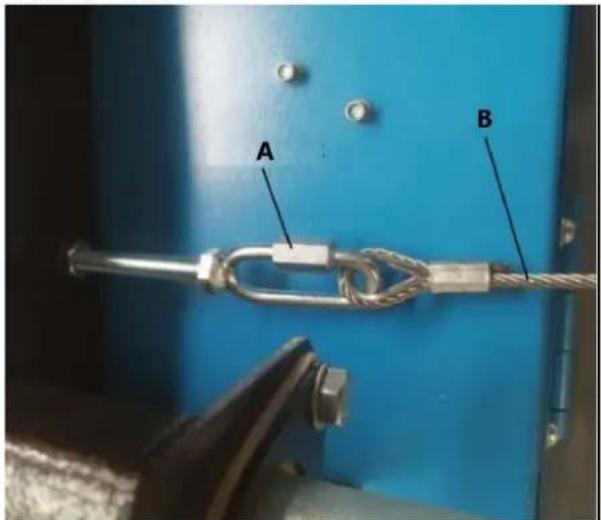

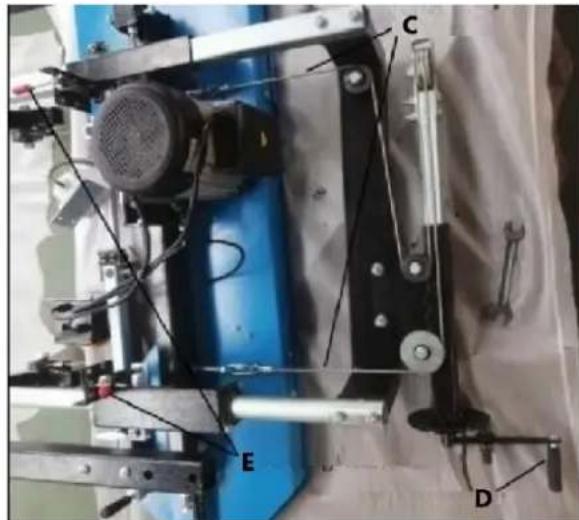

Löysä koneen pän ketjumutteria, anna terasköyden hihnapyörän poikki, kiinnitä terasköyden kaksi paätä pidikkeisiin, kirista ketjumutteri. Kännä dostokahvaa, jotta terasköysi kiristyy. Lukitse lukituskahvat.

A-Ketjumutteri
B-Teraskoysi
C-Teraskoysi
D-Nostokahva
E-Lukituskahva

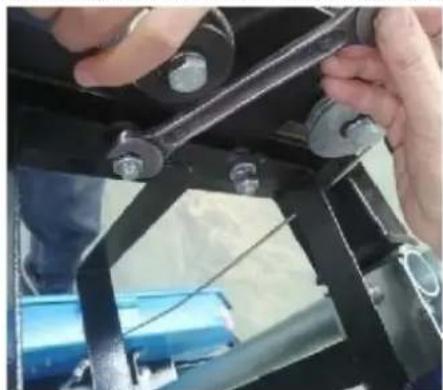

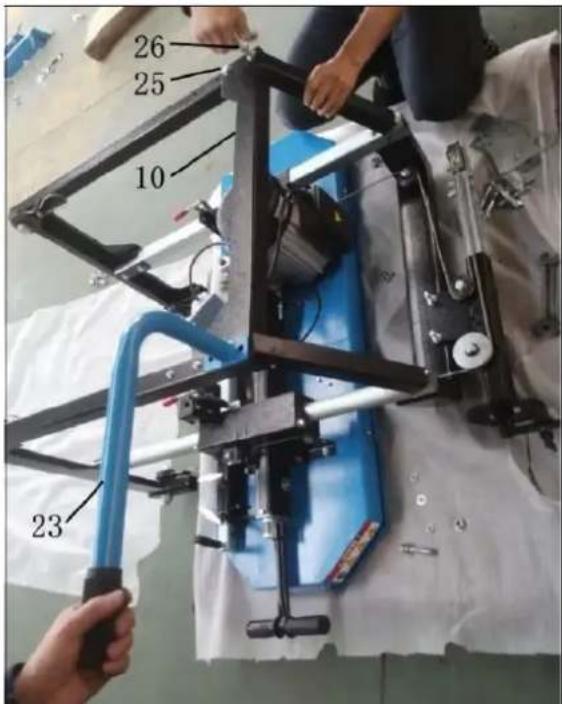

Yhdistä Strengthen-kannatin (10) ja työntö-vetokahva (23) mukana toimitetuilla osilla (25, 26, 20, 21, 22).

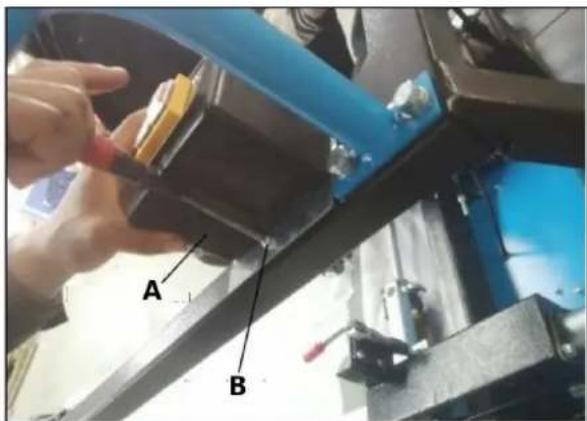

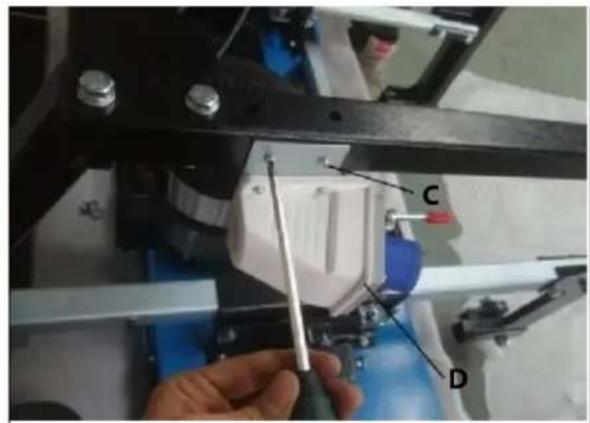

Löysää kaksi ruuvia ja asenna virtakytkin oikeanpuoleiseen pystyrunkoon. Löysäävasemman pystyrungon kaksi ruuvia ja kiinnitä tulppa.

A-Virtakytkin

B, C-Kiinnityrsruvi

D-Pistoke.

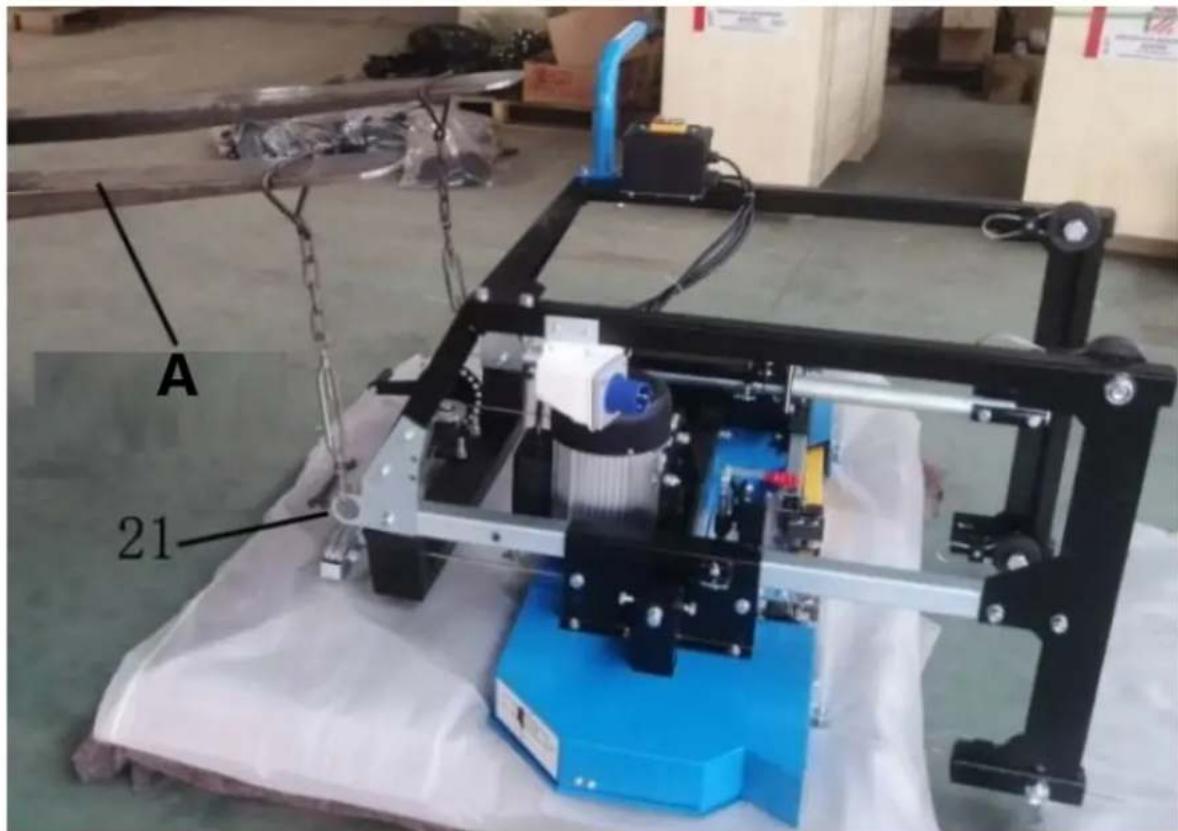

Kun vaunu on koottu lavalla, nosta koneen vaunuhaarukkatrukilla, jotta se nouse pystyn ja aseta setelajärestelmän, varmista, etta neljan pyörän urat sopivat hyvin radan kiskoihin ja liikkuvat tasaisesti telalla. Jos työskentelyalueella ei ole trukkia, koneen vaunun saaminen ylos ja raiteelle asettamista varten tarvitaan vähintään kaksi henkilöä.

A-Haarukkatrukki

Työnnä koneen kelkkaa eteenpäin ja taaksepäin telajärjestelmäa varmistaaksesi, että telan leveys salii sahanpään liikkumisen vapaasti. Jos se kiinnitty, L-kiskot on asetettava pidemmälte tai lahemmäksi toisiaan, jotta saavutetaan tasainen leveys koko raidejärjestelmässä. Kun haluttu leveys on saavutettu, kaikki mutterit ja pultit voidaan kiristäa hirsipankoihin.

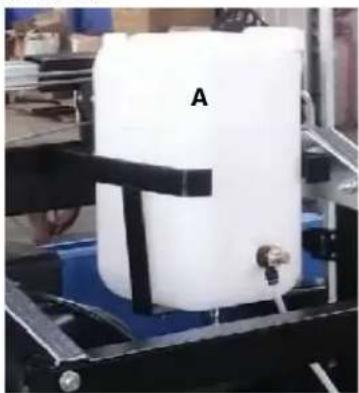

Asenna jähdytnsnestejrjustemänivelkannattimen takapuolelle, huomioi, etta kaksi teraskoyden pidikkeen kiinnittavaa pulttia on kaytettava uudelleen. Irrota ensin vain kaksi mutteria ja aluslevya ja asenna saillion tukipylvas ja kirista sitten kaksi mutteria. Ole varovainen asennuksen aikana. kokoonpanoaika. Aseta sitten muovisailio tukipylvaseen, yhdistä lopuksi nestesailion vesiputki teranohjaimeen asennettuun Spray-laitteeseen.

A-Nestesaillio

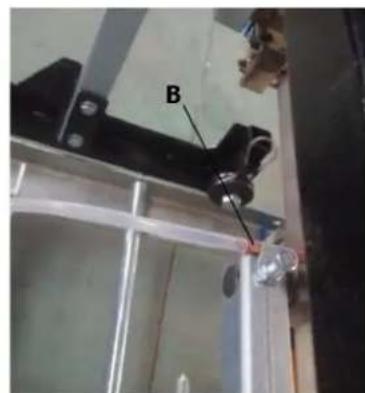

B-Ruisku

Huomautus: Suosittelemme lisäämän saillöön astianpesuainetta puun voitelemiseksi - kahdesta kolmeen korkillista.

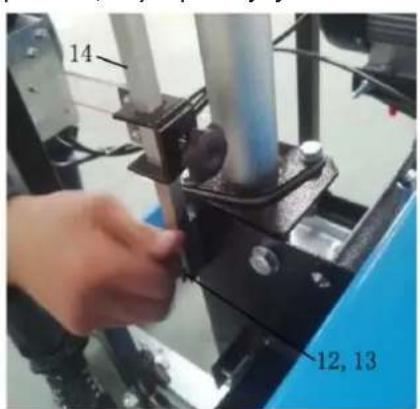

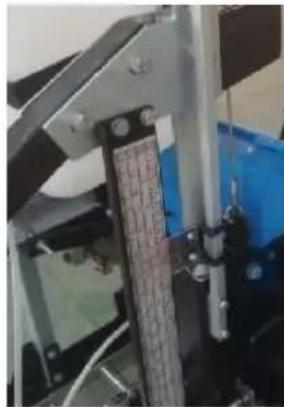

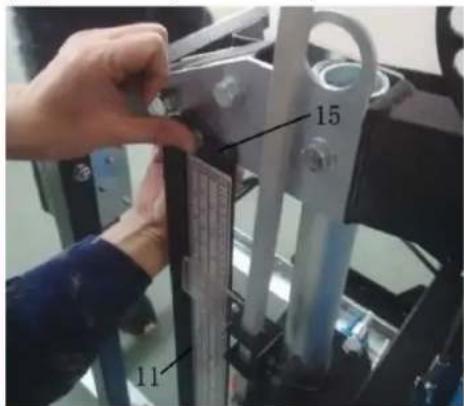

Etsi taydellinen osoitin (14) ja vaakakiinnike (11), kiinnita osoitin sahan paan liukuputken oikealle puolle, käytä naita mukana tulevia osia (12, 13). Ja kiinnitta vaa'an kannake nivellevyn A oikealle puolle, käytä pultteja ja muttereita (15). Kirista lopuksi kaikki pultit.

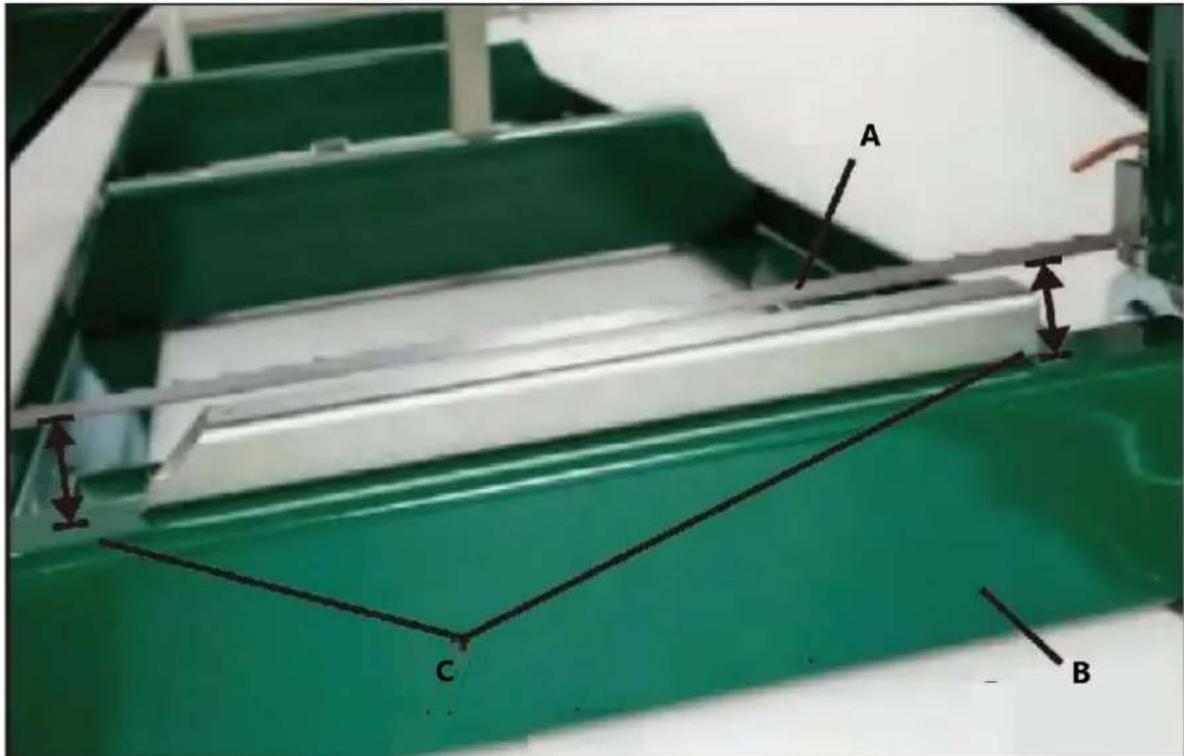

Ota mittanauhalla mittaus vasemmalta ja oikealta puolelta terastä poikkivarren yläosaan. Jos kädessä ei ole mittanauhaa, yksi terasputki voidaan laittaa poikkivarren ylapuolelle tarkistaaksesi etaisyyden molemmilta puolilta. Etaisyyden tuee olla yhtä suuri molemmilla puolilla. Jos se ei ole yhtä suuri, sahan paän vasemman tai oikean puolen korkeutta voidaan sätäa sätämällä terasköyden kireytta ja käantämällä sitten dostokahvaa, jotta sahanpää nousee ja alas keyyesti saadakseen tasapainon kahdella sivulla . Lopuksi tulee saada hyvä yhdensuuntaisuus sahanterän ja poikkivarren ylapinnan valille.

A - Sahanterä

B-Ristivarsi

C-Tarkista etaisyys kahdelta sivulta

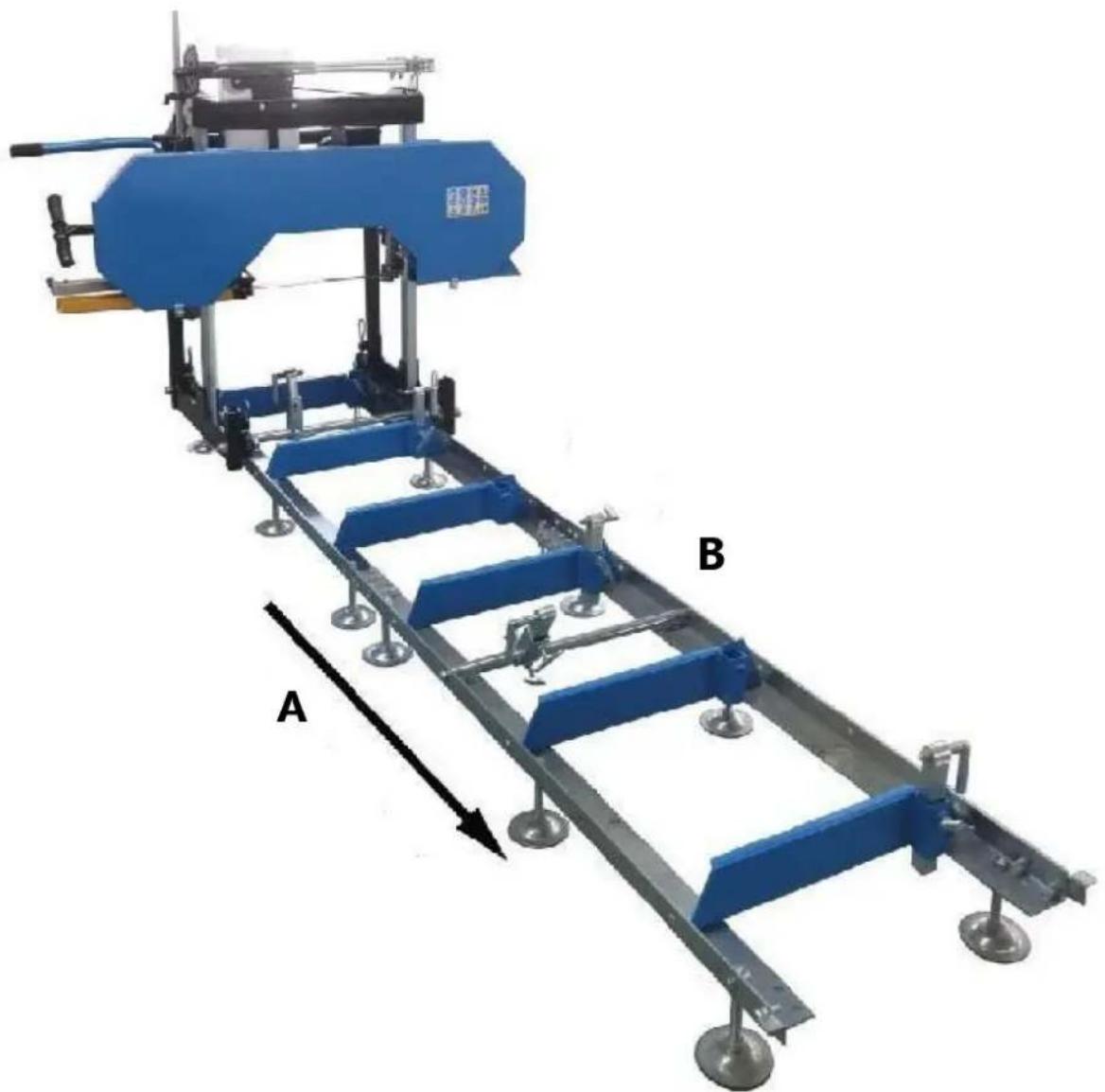

A - Tehtaan oikea puoli

B-Myllyn vasen puoli

Huomautus:

Leikkaa aina yllä nakyvään suuntaan. Tukkikiinnikkeen tulee aina olla puun oikealla puolella ja tukitukien tulee aina olla vasemmalla. Jos sahausta ei tehdä tähän suuntaan, puu voi putoaa ja se voi jopa aiheuttaa vahinkoa tai loukkaantumisen.

Nyt kun sahasi on koottu, suorita "SAHAN ASETUSMENETTELYT" seuraavassa osiosa. Jos nain ei tehdä, seurauktena voi olla huono sahaustulos, vahinko tai loukkaantuminen.

SAHAN ASENNUSMENETTELYT

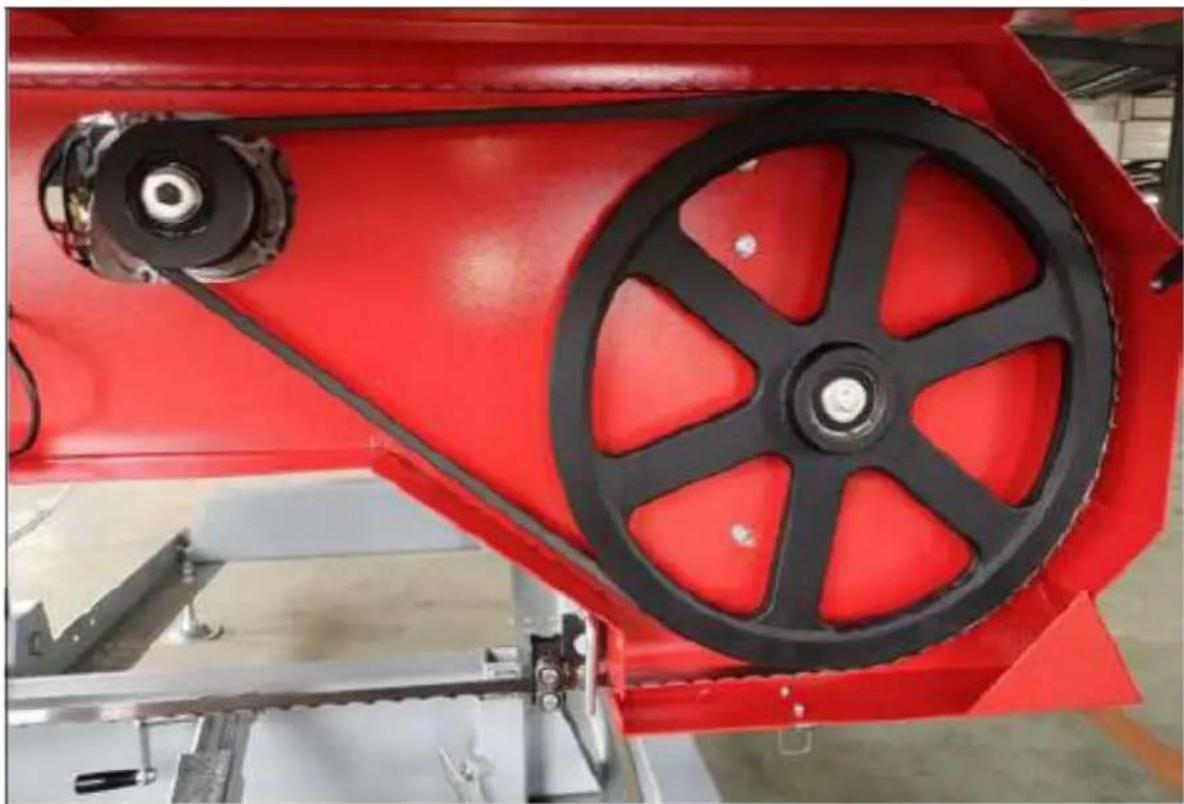

HIHNAN KIIRTO

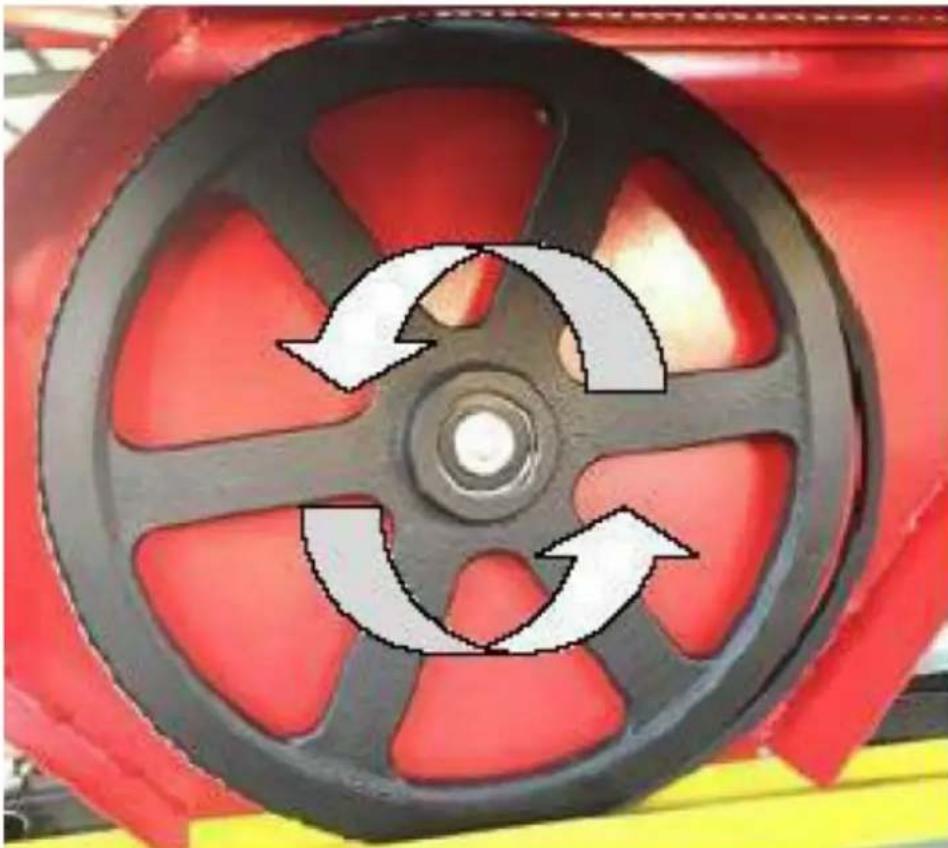

Tarkistaaksesi hihnan kireyden, yritä kädellä tiukasti käntäh hihnaa ylos ja alas. Niiden taipuma e i saa olla enempää kuin 1/4" molempiin suuntiin (yhteensä 1/2"). Jos hihna painuu tata enemmän, se on kiristettäva alla kuvatulla ravall.

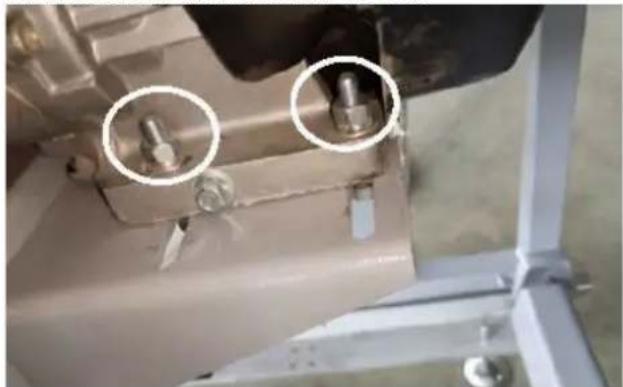

Vaihda vetopuolen hihna loysaamalla neljapulttia, jotka kiinnittavat moottorin moottoritelineeseen 16 mm:n avaimella.

Nyt kun moottori päasee liukumaan vapaasti moottorin kiinnitslevyllä, kännä vaakatasossa olevaa 13 mm:n mutteria(A) vastapäivän, työnna moottoria nastaa kohti ja kiristä hihnaa enemmän.

Suorita tãmã vaihe asteittain ja tarkista samalla hihn an oikea taipuma. On myos tärkeä varmistaa, etta moottori pysyy kohtisuorassa kayttöhihnaan nahden. Liallinen kiristäminen voi aiheuttaa moottorin vaantymisen kiinnitsyevssä, mika voi johtaa hihn an kohdistusongelmiin ja

ennenaikaiseen kulumiseen. Kun haluttu hihnan kireys on asetetu, kirista nelja moottorin pulttia. Vaihtoehtoisesti, jos kayttohihna on liian kireallä, kaannvaakatasossa olevaa 13 mm:n mutteria (B) vastapäivän ja työnnmoottori pois nastasta.

Alä koskaan yritä alla olevaa toimenpidettä moottorin käydessä. Irrota sytytystulpan kansi varotoimempiteenä. On myös suositeltavaa käyttaa kaseineita ja suojalaseja työskennellessäsi terien kanssa, koska se on erittäin tervä.

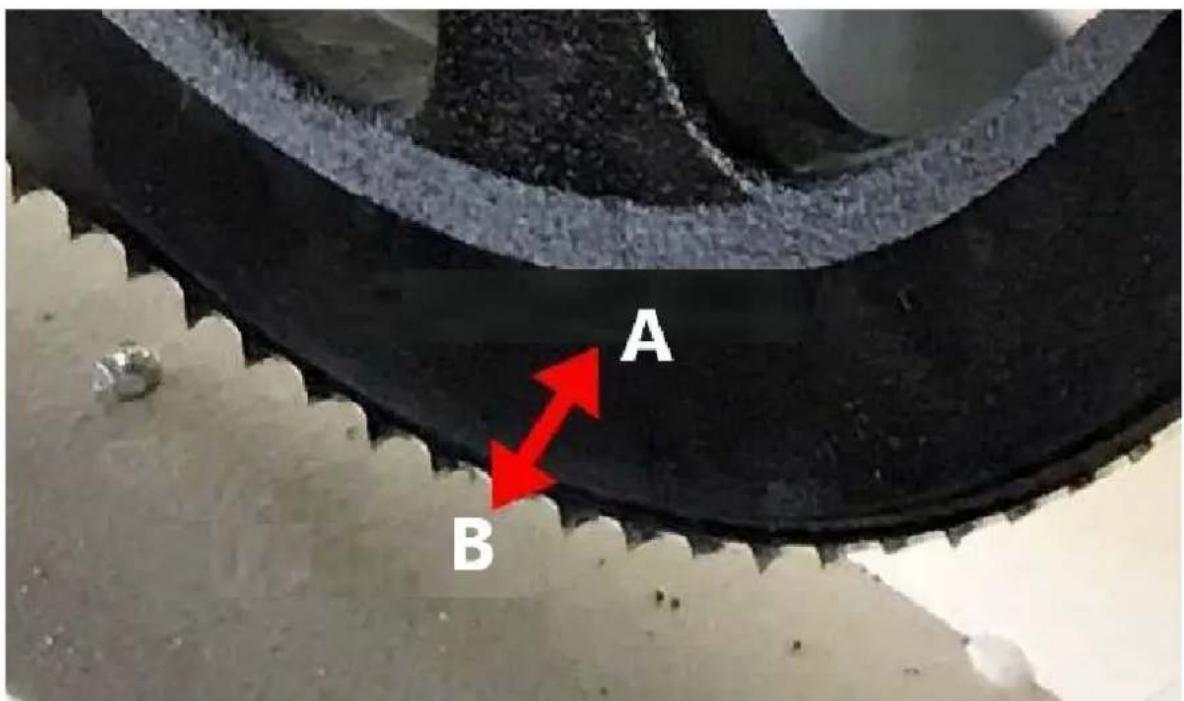

Terän tulee kulkea samalla hampaan ja renkaan valisellä etaisyydellä molemmilta puolilta. Mittaa etaisyys terän hampaan kärjestä vannepyörän etupintaan molemmilta puolilta. Jos saatöä tarvitaan jommallakummalla puolella, alla olevat vaiheet selostavat tata menettelyä.

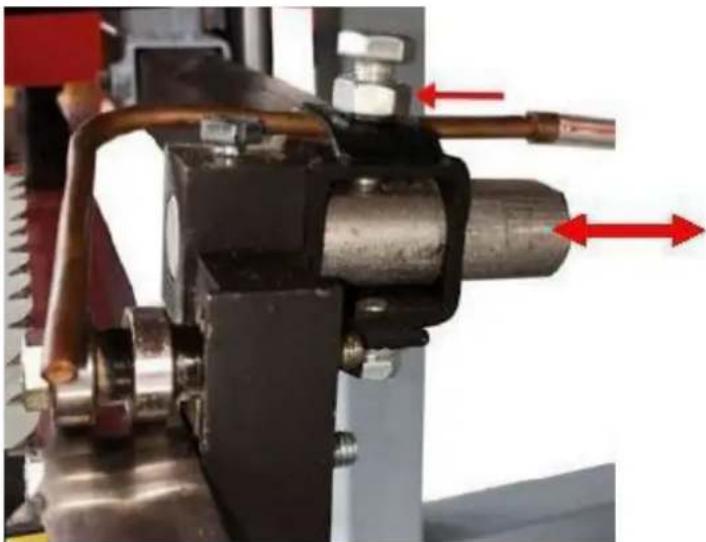

Löysä teröohjainen kokoonpanon pulttia 13 mm:n holkilla. Pyöreän aktelin pitäisi nyt voida vapaasti liukua taaksepäin ja pois tieltä. Suorita tämä valhe molemmissa ohjainkokoonpanoissa. Tämä varmistaa, etta ohjauslaakeri ei vaikuta terän seuraamiseen saädön aikana.

Poista terastä hieman jannitystä käantamalla T-kehvaa vastapäivän yhden tayden kierroksen taydestä jannitysasennosta.

Oikean puolen saataminen

Löysä seurannan kohdistuspulttia säädettävällä avaimella. Kohdistuspulttia voidaan nyt käntäa vannepyörän kulman muuttamiseksi ja terän seuraamiseksi. Terän siirtämiseksi taaksepain nauhapyörässä tata pulttia on kännettäva myötäpäävän. Vaihtohtoisesti pultin käntäminen vastapäävän pakottaisi terän juoksemaan enemmän eteenpän nauhapyörällä.

A-Suunta taaksepain B-Suunta eteenpain

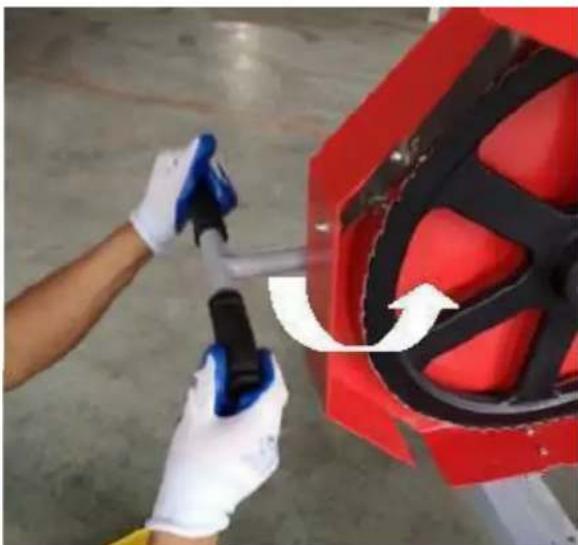

Pyörita käsineitä kädellävi vannepyörää ja tarkkaile, kuinka terä on muuttanut kulkua. Mittaa etäisyys uudelleen ja toista yllä oleva vaihe kompensoidaksesi tarvittaessa.

Vasemman puolen saatäminen

Säadäksesi sahan vasenta puolta, aloita jälleen poistamalla terän jännitys käantämällä "T"-kahvaa yksi kierros vastapäivän. Löysää molempia "pystypultteja" 1/2 kierrosta 16 metrin avaimella. Täm poistaa näden kahden pultin aiheuttaman puristusvoiman vanteen pyörän aktelista ja antaa sen liikkua vapaasti seuraavissa vaiheissa.

A-Vaakasuora pultti
B-Pystypultti
C-Vaakasuora sisamutteri
D - Alempi pystysuora pultti
E-Vaakasuora ulkomutteri

Terän siirtäminen eteenpäin

Käytä 16 mm:n avainta, pidä "vaakasuora pultti" paikallaan avaimella ja kännä "vaakasuuntaista sisamutteria" vastapäivän 1/2 kierrosta. Pidä "vaakasuora pultti" edelleen paikallaan ja kännä "vaakasuuntaista ulkomutteria" myötapäivän 1/2 kierrosta. Tämä on nyt siirtänyt "vaakasuuntaista pulttia" ja nauhapyörän akselia, jolloin tera kulkee enemman eteenpän.

Terän siirtäminen taaksepäin

Käytä 16 mm:n avainta, pidä "vaakasuora pultti" paikallaan avaimella ja kännä "vaakasuuntaista ulkomutteria" vastapäivän 1/2 kierrosta. Pidä "vaakasuora pultti" edelleen paikallaan ja kännä "vaakasuuntaista sisamutteria" myötapäivän 1/2 kierrosta. Tämä vaihe on nyt siirtänyt "vaakasuuntaista pulttia" ja estopyörän akselia, joljoin terä kulkee enemmän eteenpän. Kiristä pystypuit ja sitten mutterit nauhapyörän aktelin kiinnittämiseksi pystyasentoon.

Kirista tera uudelleen kaantamalla T-kahvaa tayden kierroksen myotapaivaa. Pyorita hansikkaat kadellasi estopyoraa ja tarkkaile, kuinka tera on muuttanut seurantaa. Mittaa etaisyys uudelleen ja toista yll aleva vaihe kompensoidaksesi tarvittaessa. Kun tera seuraa oikein, nosta teran ohjainkokoonpanot takaisin teran luo. Sailyta paperin leveysetaisyys teranohjaimen laakerin ja teran takaosan valillia. Lisatietoja tasta asetukstesta loytyy seuraavasta osiosta - "TERAOHJAIMEN SAATO"

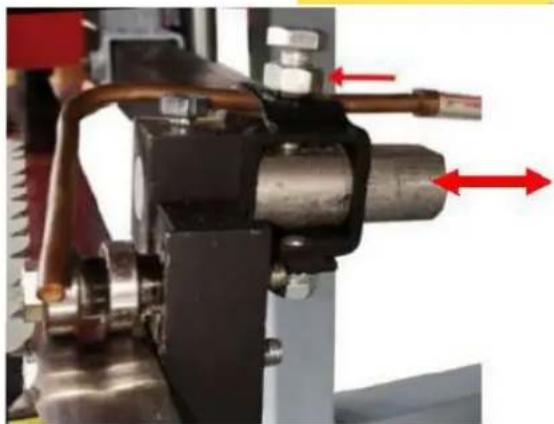

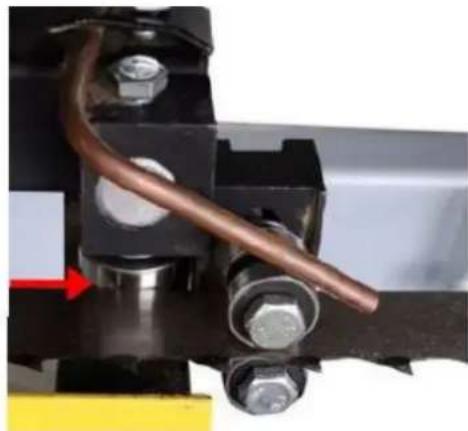

TERÄN OHJAIMEN SÄTÖ

Älä koskaan yritä alla olevaa toimenpidettä moottorin käydessa. Irrota sytytstulpan kansi varotoimenpiteena. On myös suositeltavaa varmistaa, etta terä seuraa kunnolla ennen alla olevien toimien suorittamista. Terän seurantaa käsitetään edellisetä sivulla. Löysä terän ohjauspulttia sekä vasemmalla etta oikealla 13 mm:n avaimella. Niiden tulee voida vapaasti liukua ylos ja alas.

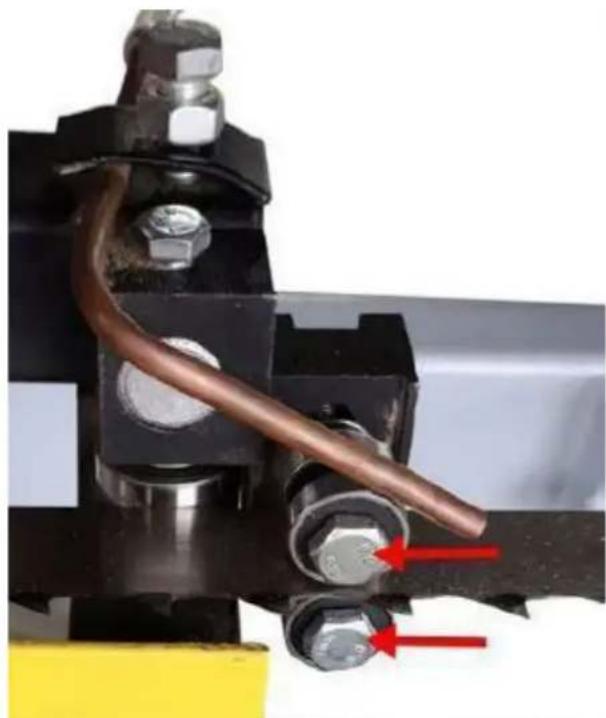

Löysä teräohjainen kokoonpanon pulttia 13 mm:n holkilla. Pyöreän aktelin pitäisi nyt olla vapaasti liukumaan edestakaisin. Aseta se niin, etta laakerin ja terän takaosan valiin jäa paperin leveysrako. Kiinnitä kokoonpano takaisin paikalleen kirstämälä pulttia aktelin litteyttä vasten. Kiristä laakerin pultit kayttämälä paperipalaa terän ja terän ohjauslohkojen valissä.

TERÄN JÄRITYS

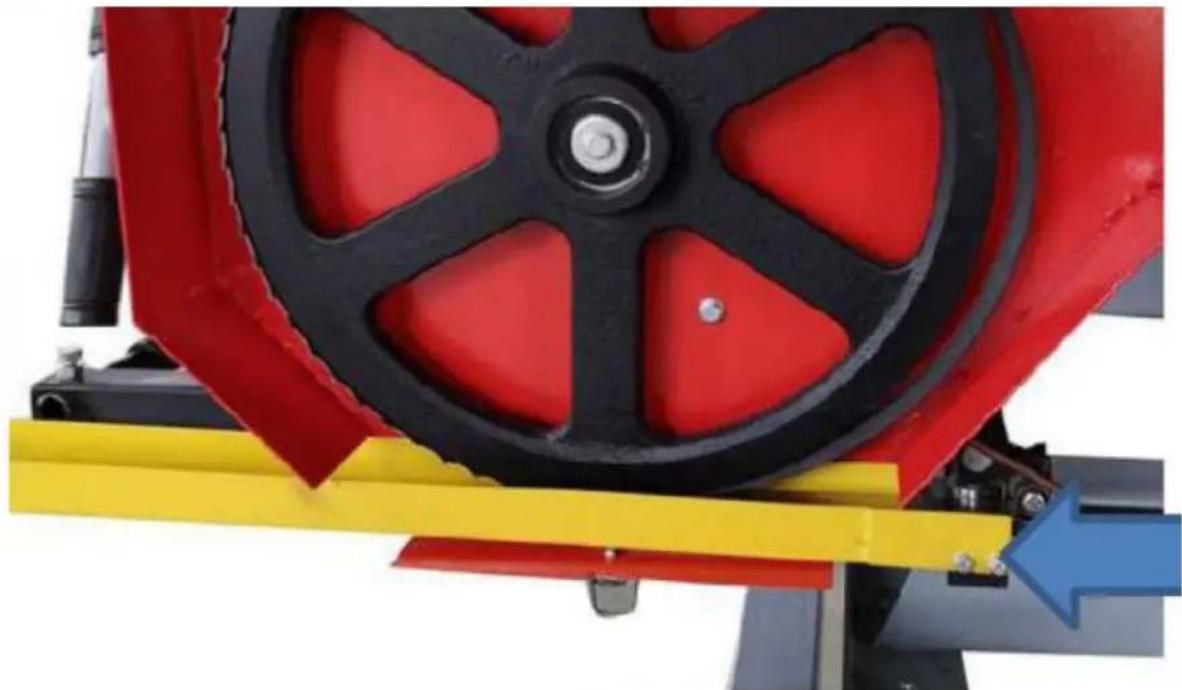

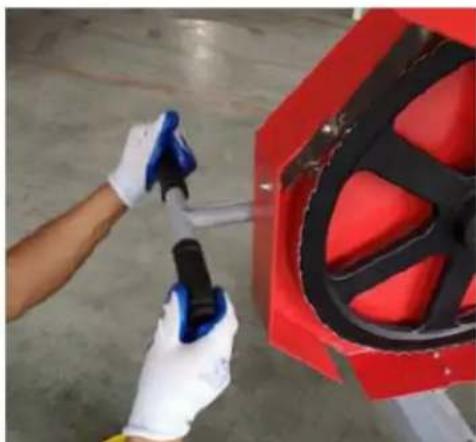

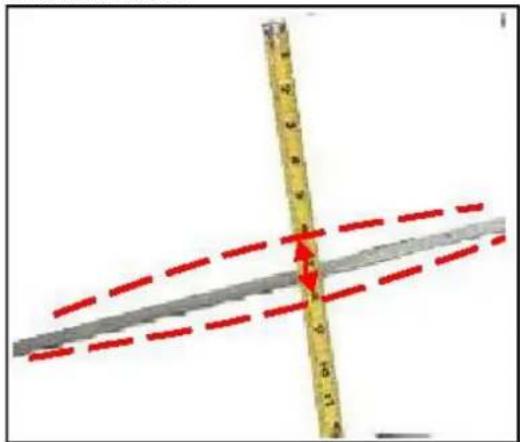

Oikea terän kireys saavutetaan, kun terä painuu yhteensä enintään 1/8'' - 1/4'' ylos/alias, kun sitä liikutetaan lujasti käsin terän ohjauslohkojen keskikohdassa. Terän kireyden "T" kahvan kaantäminen myötpäivään lisää terän jännitysta.

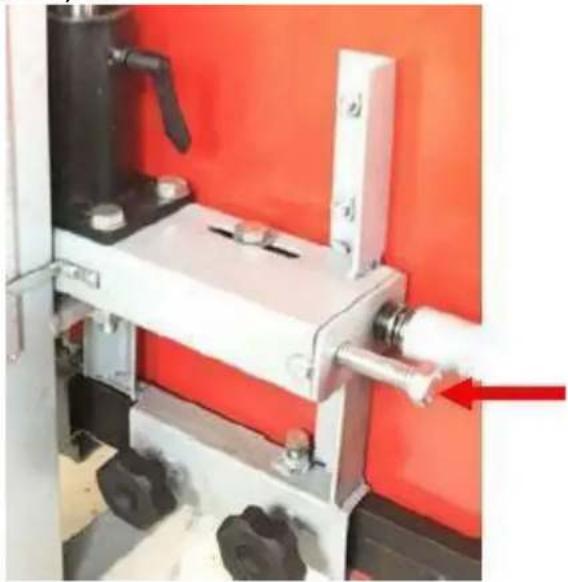

Kun kiristät teräa, varmista, etta T-kehvan takana oleva säätopultti (kuvassa) on takaisin syvennykssaaan, kun olet lopettanut ja ennen mylyn käynistämista. Jos tata ei tehdä, terä sinkoutuu ja mahdollisesti rikkoutuu.

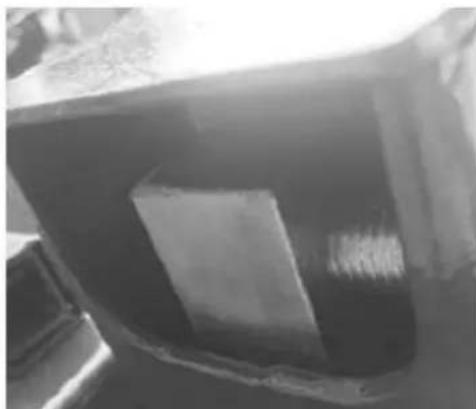

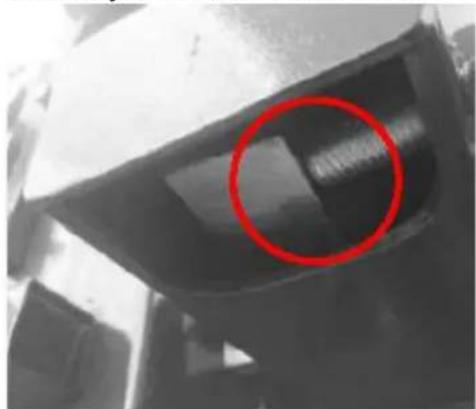

Seurantasaaatopultti ulos syvennyksesta, se naytttaa talt. ALkaynnista mylya ennen kuin se lepaasyvennyksessaan.

Seurannan saatopultti syvenkykssaa. Sen pitaisi nayttta talta ennen kuin tehdas kaynnistetaan uudelleen.

Varmista, etta teran tukivarsi on lukittunut paikoilleen teran kiristyksen jälkeen.

SAHAN HUOLTO

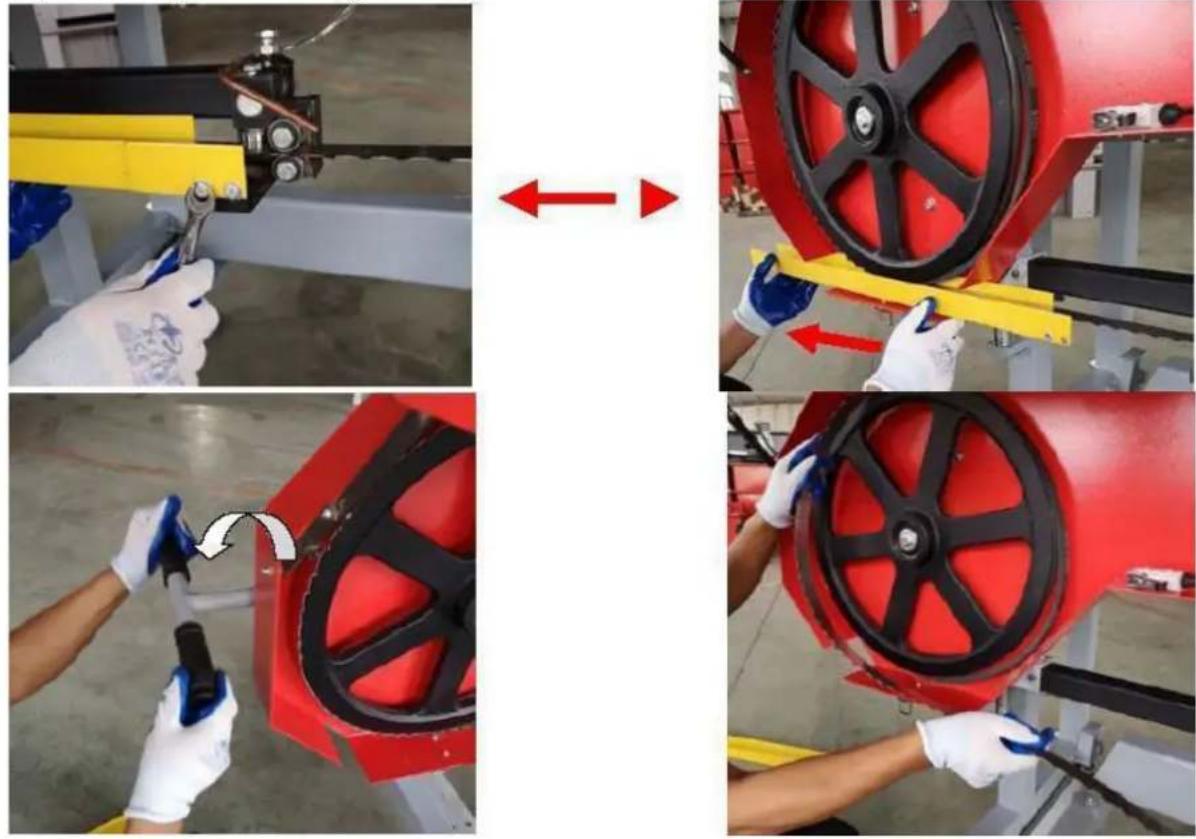

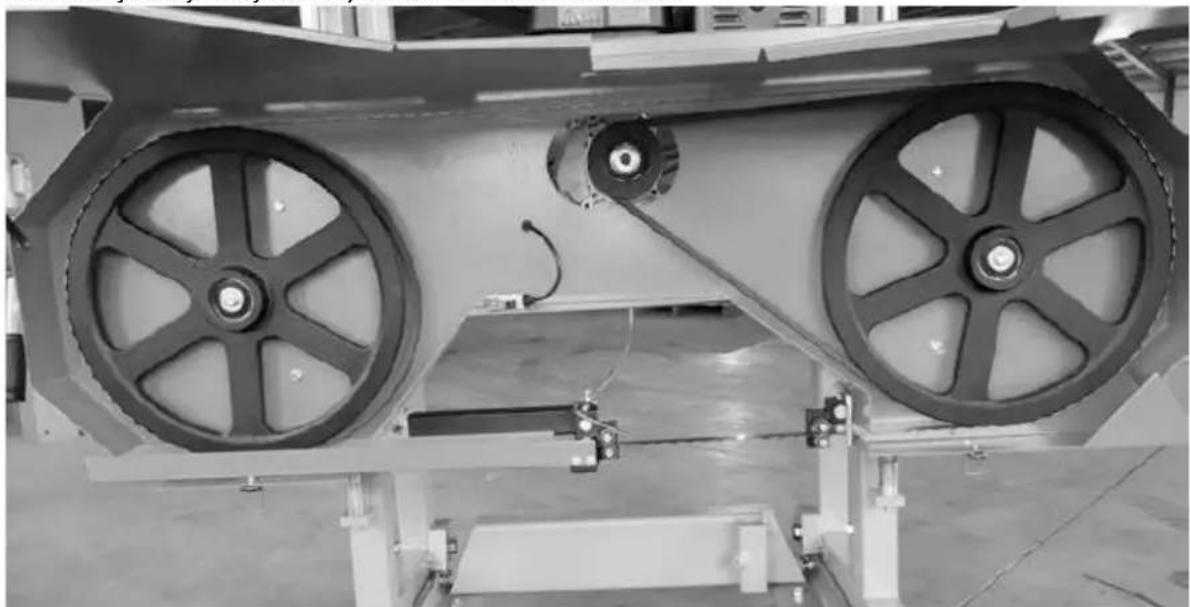

TERÄN VAIHTO

Alä koskaan yrità alla olevaa toimenpidettà moottorin kaydessä. Irrota virtapistoke turvallisuussyista. Kásineitä ja suojalaseja on kaytettäva teräa vaihedettaessa.

Löysää ruuvia ja vedä terän rajoitusvipua taaksepäin.

Löysää ruuvia ja vedä teräsuojan kansi ulos.

Poista terän jännitys käantämällä T-kehvaa vastapäivään. Terän tulee nyt olla lóysällä ja vapaasti vedettäva suoraan ulos edestä. Uusi terä voidaan nyt asentaa, suojukset kiinni ja terän oikea kireys asetetu.

HIHNOJEN VAIHTO

Ala koskaan yrità alla olevaa toimenpidettà moottorin kaydessä. Irrota virtapistoke turvallisuussyista. Kaseineita ja suojalaseja tulee kayttä vöitä vahdettaessa.

Hihnan vaihtaminen on ensin poistettava terä. Irrota terä noudattamalla yllä olevia ohjeita.

Sahassa on kaksi kumia "V"-hihnaa ja ne tulee vaihtaa sarjana. Ei ole suositeltavaa vaihtaa yksittäisia hihnoja erikseen. On suositeltavaa käyttaa BX50-hammashihnaa vetopuolle ja BX41-jalkihihnaa.

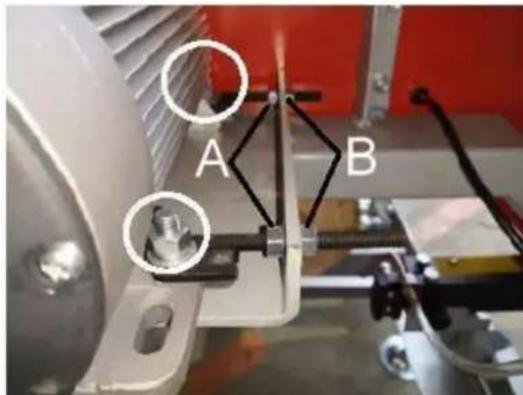

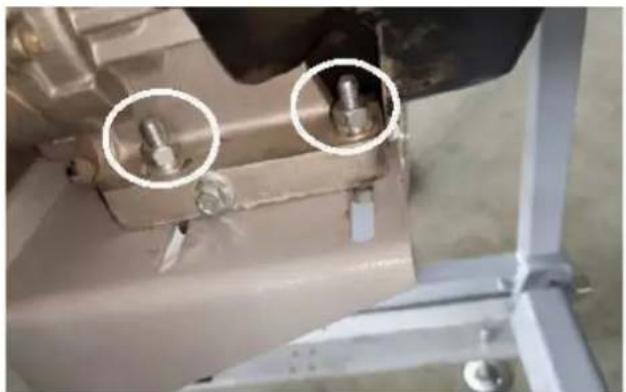

Vaihda vetopuolen hihna loysaamalla neljapulttia, jotka kiinnittavat moottorin moottoritelineeseen 16 mm:n avaimella.

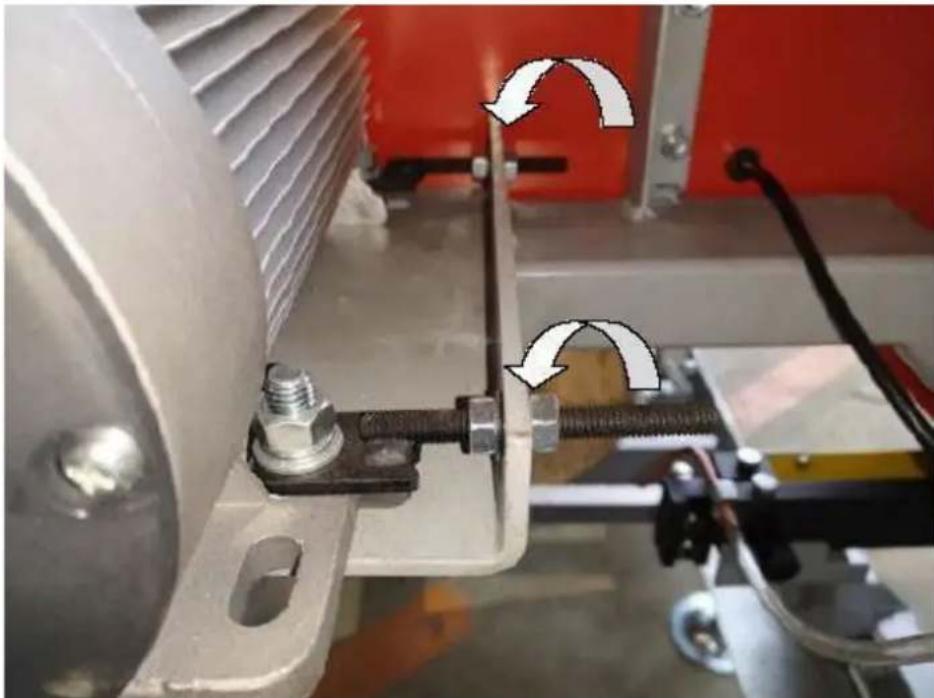

Nyt moottori voi liukua vapaasti kiininityslevylla, kännä vaakatasossa olevaa 13 mm mutteria vastapäivän. Tämä antaa moottorin liikkua ja poistaa myös hihnan jännityksen. Vanha hihna voidaan irrottaa ja uusi hihna voidaan asentaa. Kirista uusi hihna ja katso HINAN KIRITYS-ohjeet, jotka on kuvattu kayttöohjeen sahan asennusosassa. Seuraajahihna voidaan nyt vaihtaa yksinkertaisesti vetamalla se irti ja asentamalla uusi. Terä voidaan nyt asentaa takaisin, suojukset sulkea ja terän kireys on saädetty oikein.

Huomaa,etta teran seuranta todennaköisesti muuttuu ja sita on saadettäva, kun uusia hihnoja asennetaan. Katso lisatietoja kohdasta "TERÄN SEURANTA".

Huomautus - On erittän tärkea poistaa teran jannitys käntamälla "T"-kahvaa vastapäivään, kun sahaa ei käytetä. Jos nain ei tehdä, kumihnoihin jäa litteita kohtia. Nämä litteät kohdat savat myllyn tärisemään liikaa seuraavan käytön aikana.
