KÄYTTÖOHJE DWE349 DEWALT

ATENÇÃO: nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta numlíquido.65 sUOMI VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämäkäyttöohje. Määritykset: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihinsymboleihin. VAARA: Varoittaa välittömästä vaaratilanteesta, jolloin vaarana on kuolema tai vakavahenkilövahinko.

VAROITUS: Varoittaa mahdollisesta vaaratilanteesta, jolloin olemassa on hengenvaara tai vakavan henkilövahingonmahdollisuus. HUOMIO: Varoittaa mahdollisesta vaaratilanteesta, jolloin vaarana on lievä tai keskivakavaloukkaantuminen.HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaaomaisuusvahingon. Sähköiskunvaara. Tulipalonvaara. EU‑yhdenmukaisuusilmoitus Konedirektiivi Kuviosaha DWE349 DeWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN62841‑1:2015, EN62841‑2‑11:2016.Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DeWALTiin. Osoitteet näkyvät käyttöohjeentakasivulla.Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DeWALTinpuolesta.Markus Rompel Tekniikan varajohtaja, PTE Europe DeWALT, Richard‑Klinger‑Strasse 11, 65510, Idstein, Germany 24.05.2020Työkalun käyttäjän altistumista tärinälle ja/tai äänelle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työnjaksottamiseen.Tässä käyttöohjeessa ilmoitetut tärinä‑ ja/tai äänitasot on mitattu standardin EN62841mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessaaltistumista. VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos työkalua käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuriakäytettäessä.Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkaluakäytettäessä.DWE349Jännite V

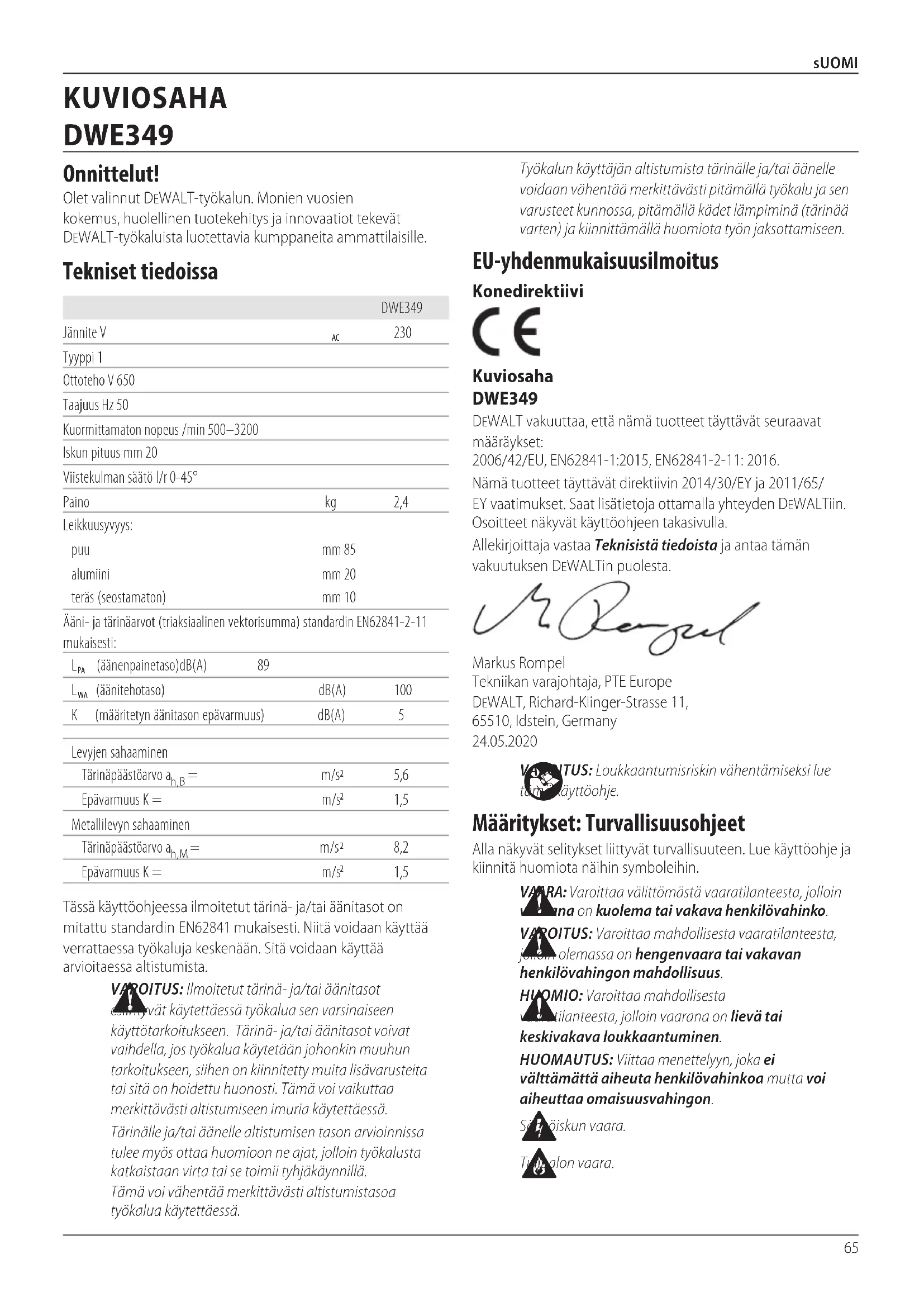

Tyyppi 1Ottoteho V 650Taajuus Hz 50Kuormittamaton nopeus /min 500–3200Iskun pituus mm 20Viistekulman säätö l/r 0‑45°Paino kg 2,4Leikkuusyvyys:puu mm 85alumiini mm 20teräs (seostamaton) mm 10Ääni‑ ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN62841‑2‑11 mukaisesti:

(äänenpainetaso) dB(A) 89

(äänitehotaso) dB(A) 100 K (määritetyn äänitason epävarmuus) dB(A) 5 Levyjen sahaaminenTärinäpäästöarvo a h,B = m/s

5,6 Epävarmuus K = m/s

1,5 Metallilevyn sahaaminenTärinäpäästöarvo a h,M = m/s

8,2 Epävarmuus K = m/s

1,5 Onnittelut! Olet valinnut DeWALT‑työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DeWALT‑työkaluista luotettavia kumppaneitaammattilaisille. Tekniset tiedoissa Suomi (käännetty alkuperäisestä käyttöohjeesta) KUVIOSAHA DWE34966 sUOMI herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavanhenkilövahingon. b ) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojenvaaraa. c ) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF‑asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisääonnettomuusvaaraa. d ) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaahenkilövahingon. e ) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissatilanteissa. f ) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviinosiin. g ) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamiavaaroja. h ) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a ) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuunkäyttötarkoitukseen. b ) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c ) Irrota sähkötyökalun pistoke pistorasiasta ja/ tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingonvaaraa. d ) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjienkäsissä. e ) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavatonnettomuuksia.

VAROITUS: Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingonvaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseentyökaluun.

1) Työskentelyalueen Turvallisuus

a ) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussaympäristössä. b ) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn taikaasut. c ) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnanmenettämisen.

2) Sähköturvallisuus

a ) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihinpistorasioihin. b ) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi onmaadoitettu. c ) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskunvaaraa. d ) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskunvaaraa. e ) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskunvaaraa. f ) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskunvaaraa.

a ) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen67 sUOMI Päivämääräkoodin Sijainti (Kuva[Fig.] A) Päivämääräkoodi

on merkitty koteloon. Se sisältää myösvalmistusvuoden. Esimerkki: 2021 XX XX Valmistusvuosi Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennenkäyttämistä. Käytäkuulosuojaimia. Käytäsuojalaseja. Pakkauksen sisältö Pakkauksen sisältö: 1 Pistosaha 1 Pistosahan terä 1 Naarmusuojalla varustettu sahausjalka 1 Käyttöohje

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioidenvaralta.

• Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyäjännitettä.

Tämä DeWALT-työkalu on kaksoiseristetty EN62841 -säädösten mukaisesti, joten maadoitusjohdinta eitarvita. Jos virtajohto on vaurioitunut, vie se DeWALTin tai valtuutetun huoltoliikkeenvaihdettavaksi. Jatkojohdon käyttäminen Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3‑kaapelista jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1,5 mm

ja suurin pituus 30m. Jos käytät johtokelaa, kelaa johto aina kokonaanauki.

• Kuulonheikkeneminen.

• Sahanterien suojaamattomien osien aiheuttamaonnettomuusriski.

• Terveysriskit, jotka johtuvat puun sahauksessa, erityisesti tammen, pyökin ja MDF-levyn, kertyvän pölynhengittämisestä.

• Lentävien kappaleiden aiheuttamathenkilövahingot.

• Käytön aikana kuumenevien varusteiden aiheuttamatpalovammat.

• Pitkäaikaisen käyttämisen aiheuttamathenkilövahingot. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat: Lisäturvavaroitukset pistosahoille

• Jos leikkausosa voi osua piilotettuihin sähköjohtoihin tai sen omaan sähköjohtoon, tartu työkalun eristettyihin tarttumapintoihin. Leikkaavien varusteiden osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saadasähköiskun.

• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työstökappale tukevalle alustalle. Työstökappaleen pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa hallinnanmenetykseen.

• Pidä kädet poissa leikkausalueelta. Älä koskaan kurottele työstökappaleen alle mistään syystä. Älä työnnä sormia liikkuvaan terään tai sen kiinnikkeeseen. Älä tue sahaa pitämällä kiinnisahausjalasta.

• Pidä terät terävinä. Tylsät tai vahingoittuneet terät voivat leikata vinoon tai jäädä kiinni. Käytä työstettävään materiaaliin soveltuvaa sahanterää, jolla saat haluamasisahausjäljen.

• Jos sahaat putkea tai kotelointia, tarkista ensin, ettei sen sisällä ole vettä, sähköjohtoa,tms.

• Älä kosketa terää tai sahattua leikkauspintaa heti sahauksen jälkeen. Ne voivat olla erittäinkuumia.

• Varo piilossa olevia vaaroja. Tarkista sähköjohtojen ja putkien sijainti, ennen kuin sahaat seinää, lattiaa taikattoa.

• Terän liike jatkuu vielä hetken käyttökytkimen vapauttamisen jälkeen. Katkaise virta ja odota, että terän liike on kokonaan pysähtynyt ennen kuin lasket koneenkäsistäsi.

VAROITUS: Suosittelemme käyttämään jäännösvirtalaitetta, jonka nimellisjäännösvirta on korkeintaan 30 mA. f ) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompihallita. g ) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyävaaratilanne. h ) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissatilanteissa.

a ) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalunturvallisuuden.68 sUOMI

• Varmista että työkappale on kiinnitetty kunnolla paikalleen. Poista naulat, ruuvit yms. kiinnittimet työkappaleesta, koska ne voivat vahingoittaaterää.

• Varmista, että terälle on tarpeeksi tilaa työkappaleenalla.

• Älä leikkaa materiaaleja, jotka ylittävät terän suurimmanleikkuusyvyyden.

• Käytä vain teräviä teriä. Vaurioituneet tai taipuneet sahanterät on poistettavavälittömästi.

• Älä leikkaa sahalla putkia tailetkuja.

• Älä käytä konetta ilmansahanterää.

• Parhaan tuloksen saavuttamiseksi sahaa työstökappaletta tasaisesti ja rauhallisesti. Älä käytä sivusuuntaista työntövoimaa terään. Pidä sahausjalka TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita jamääräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Sahausjalan säätäminen viistosahausta varten (KuvaC)

VAROITUS: Älä koskaan käytä työkalua, kun sahausjalka on löysällä tai irti. Jalustalevy voidaan kääntää vasempaan tai oikeaan enintään 45° viistoonkulmaan. Viistosahauskulman säätäminen

1. Vapauta sahausjalka

vetämällä sahausjalan vinosahausvipua

ulos‑ ja sahasta poispäin KuvanCmukaisesti.

2. Liu'uta kenkää eteenpäin sen vapauttamiseksi 0°

positiivisestapysäytysasennosta.

3. Kenkä voidaan viisteyttää vasemmalle tai oikealle ja sen

lukituskohdat ovat 15°, 30° ja 45°.

4. Säädä sahausjalka haluttuun viistosahauskulmaan. Tarkista

kulman tarkkuus astelevynavulla.

5. Lukitse sahausjalka työntämällä sahausjalan

vinosahausvipua takaisin sahaakohti. Sahausjalan asennon palauttaminen suoria sahauksia varten

1. Vapauta sahausjalka

vetämällä sahausjalan vinosahausvipua

ulos‑ ja sahasta poispäin KuvanCmukaisesti.

2. Kierrä sahausjalka noin 0° kulmaan ja vedä

sahausjalkaa taaksepäin, jotta se lukittuu 0° positiiviseenpysäytyskohtaan.

3. Lukitse sahausjalka työntämällä sahausjalan

vinosahausvipua takaisin sahaakohti. Terän asentaminen (KuvaB)

VAROITUS: Käytä sahanterän asentamisen aikana suojakäsineitä. Sahanterää käsitellessä on olemassahenkilövahinkovaara.

VAROITUS: Käytä ainoastaan T-tyypin teriä. Muiden kuin T-tyyppisten terien käyttö voi johtaa terän riittämättömään kireyteen, jolloin olemassa on vakavien henkilövahinkojenvaara.

1. Paina sahanterän lukitusvipua

2. Työnnä sahanterän varsi teränpitimeen ääriasentoon saakka

hampaiden osoittaessaeteenpäin.

4. Tarkista terän kireys ennen sahaamisen aloittamista. Löysä

sahanterä voi irrota ja aiheuttaahenkilövahinkoja.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Kuva(KuvaA)

VAROITUS: Älä tee laitteen tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- taihenkilövahinkoja.

Sahanterän lukitusvipu

Naarmusuojalla varustettu sahausjalka

Terän pidike Käyttötarkoitus Pistosaha on suunniteltu ammattimaiseen sahaamiseen. DeWALT ‑pistosaha DWE349 on tarkoitettu puun, muovien, metallin, kumimateriaalien ja keraamisten laattojensahaamiseen. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja. Nämä pistosahat ovat ammattimaisiasähkötyökaluja. ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vainvalvotusti.

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteenkanssa.69 sUOMI Aukkojen/ympyrän sahaaminen (KuvatG, H) Halkaisusahaus ja pyöröleikkaus ilman lyijykynällä piirrettyä ohjausviivaa on helppoa käyttämällä halkaisusahausvastetta/ pyöröohjainta (ei sisälly pakkaukseen, saatavanalisämaksusta). Näin saavutat parhaat tulokset Laminaattien sahaaminen

• Koska sahanterä leikkaa ylöspäin suuntautuvalla vedolla, jalustalevyn puolella oleva pinta voisälöytyä.

• Käytä pienihampaistasahanterää.

• Sahaa työkappalettataustapuolelta.

• Minimoi sälöytyminen puristamalla palat hukkapuuta tai kovalevyä työkappaleen molemmille puolille ja sahaa kaikkien kerrostenläpi. Metallin sahaaminen

• Ota huomioon, että metallin sahaaminen kestää pitempään kuinpuun.

• Käytä metallin sahaamiseen sopivaasahanterää.

• Kun sahaat ohutta metallilevyä, purista palat hukkapuuta työkappaleen molemmille puolille ja sahaa kaikkien kerrostenläpi.

• Levitä kerros öljyä aiotulle sahauslinjalle. Tämä helpottaa työkalun käyttöä ja pidentää terän käyttöikää. Alumiinia leikatessa on suositeltavaa käyttääkerosiinia. Irrotettava naarmuuntumisen estävä kenkäsuoja (KuvaF) Naarmuuntumisen estävää kenkäsuojaa

on käytettävä helposti naarmuuntuvia pintoja, kuten laminaattia, vaneria tai maalattuja pintoja, leikattaessa. Se suojaa myös sahausjalan pintaa kuljetuksen ja säilytyksenaikana. Kiinnitä naarmuuntumisen estävä kenkäsuoja asettamalla kengän

etuosa naarmuuntumisen estävän kenkäsuojan etuosaan ja laskemalla kuviosaha Kuvan F mukaisesti. Naarmuuntumisen estävä kenkäsuoja napsahtaa paikoilleen kengäntakaosaan. Poista naarmuuntumisen estävä kenkäsuoja tarttumalla suojan alareunassa olevasta kahdesta kielekkeestä ja vedä pidikettä alas ja kengästäpoispäin. mutta leikkaustulos ei ole yhtä tasainen. Kehäliiketoimintoa käytettäessä terä liikkuu leikkausiskun aikana ylös‑ ja alaspäin suuntautuvan liikkeen lisäksimyös. hUOMaa: Metallia tai kovaa puuta ei saa koskaan leikatakiertotoiminnolla. Heiluri‑iskun asettaminen

1. Siirrä heiluri‑iskun valitsin

johonkin neljästä leikkausasennosta, jotka ovat 0, 1, 2ja3.

2. Asento 0on suoraleikkaus.

3. Asennot 1, 2, ja 3ovatkiertotoimintoja.

Leikkauksen voimakkuus lisääntyy, kun vipua säädetään yhdestä kolmeen. Asento 3on voimakkainleikkaus. Leikkaaminen – kiertävä tai suora (KuvaA)

VAROITUS: Varmista ennen työkalun kytkemistä virtalähteeseen, että työkalu ei ole lukitusasennossa. Jos liipaisinkytkin on lukittuna, kun työkalu kytketään virtalähteeseen, työkalu käynnistyy välittömästi. Tällöin työkalu voi vahingoittua tai se voi aiheuttaahenkilövahinkoja. Tässä kuviosahassa on neljä leikkaustoimintoa, kolme kiertävää ja yksi suora. Kiertoleikkauksessa on voimakkaampi terän liike ja se on tarkoitettu pehmeiden materiaalien, kuten puun tai muovin, leikkaamiseen. Kiertotoiminto leikkaa nopeammin, Portaaton nopeudensäätö (KuvaE)

VAROITUS: Jos työkalua käytetään jatkuvasti alhaisilla nopeuksilla pitkiä aikajaksoja, moottori ylikuormittuu jakuumenee. Nopeussäädin

sijaitsee sahan yläosassa. Nopeus kasvaa, kun nopeussäädintä kierretään matalasta asetuksesta 1korkeaan asetukseen6. Valitse työstökappaleeseen sopiva nopeus taulukon avulla. Soveltuva nopeus voi kuitenkin vaihdella työstökappaleen tyypin ja paksuuden mukaan. Suuremmilla nopeuksilla voit yleensä sahata työstökappaleita nopeammin, mutta se lyhentää teränkäyttöikää. Materiaali Portaattoman nopeudensäädön asetus Puu 5–6 Ruostumaton teräs 3–4 Matalahiilinen teräs 3–6 Alumiini 3–6 Muovi 1–4 Käynnistys ja pysäytys (KuvaA)

• Käynnistä työkalu painamalla liipaisukytkintä

• Kun haluat käyttää työkalua jatkuvasti, paina liipaisukytkintä ja sen jälkeen lukituspainiketta

. Vapauta liipaisukytkin, kun lukituspainike on painettualas.

• Sammuta laite vapauttamalla liipaisukytkin. Sammuta työkalu jatkuvan käytön jälkeen painamalla liipaisukytkintä, jolloin lukitusvapautuu. Käsien oikea asento (KuvaD)

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassaasennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassaotteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä etukahvassa

ja toisen käden pitämistä pääkahvalla

tasaisesti työstökappaleessa ja pidä sähköjohto pois tieltä. Kun sahaat kaaria, ympyröitä tai muita pyöreitä muotoja, työnnä sahaakevyesti.

• Anna koneen pysähtyä täydellisesti ennen kuin irrotat terän työkappaleesta. Sahauksen jälkeen terä voi olla kuuma. Älä kosketa sitäheti.70 sUOMI Ympäristön suojeleminen

Erilliskeräys. Tuotteita, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteenmukana. Tuotteet sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com. Lisävarusteet

VAROITUS: Muita kuin DeWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DeWALTin suosittelemia varusteita vahingoittumisvaaranvähentämiseksi. Saat lisätietojajälleenmyyjältäsi.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia jahengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaanesteeseen.

Voiteleminen Tätä sähkötyökalua ei tarvitsevoidella. KUNNOSSAPITO Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattomantoiminnan.
