KÄYTTÖOHJE DCS573 DEWALT

• As baterias de iões de lítio são recicláveis. Entregue‑as ao seu fornecedor ou coloque‑as num ecoponto. As baterias recolhidas serão recicladas ou eliminadascorrectamente.145 sUOMI VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämäkäyttöohje. Määritykset: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihinsymboleihin. VAARA: Varoittaa välittömästä vaaratilanteesta, jolloin vaarana on kuolema tai vakavahenkilövahinko.

VAROITUS: Varoittaa mahdollisesta vaaratilanteesta, jolloin olemassa on hengenvaara tai vakavan henkilövahingonmahdollisuus. HUOMIO: Varoittaa mahdollisesta vaaratilanteesta, jolloin vaarana on lievä tai keskivakavaloukkaantuminen.HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaaomaisuusvahingon. Sähköiskunvaara. Tulipalonvaara. EY‑vaatimustenmukaisuusvakuutus Konedirektiivi Langaton pyörösaha DCS573 DeWALTin ilmoittaa, että tuotteet, jotka on Kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN62841‑1:2015, EN62841‑2‑5:2014.Nämä tuotteet täyttävät myös direktiivien 2014/30/EY ja 2011/65/EY vaatimukset. Pyydä tarvittaessa lisätietoa ottamalla yhteyttä DeWALT‑yhtiöön seuraavaan osoitteeseen tai katso ohjekirjantakaosa.Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DeWALTinpuolesta.Markus Rompel Teknisen osaston varatoimitusjohtaja, PTE‑Europe DeWALT, Richard‑Klinger‑Straße 11, 65510, Idstein, Germany 30.11.2020Tässä käyttöohjeessa ilmoitetut tärinä‑ ja/tai äänitasot on mitattu standardin EN62841mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessaaltistumista. VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos työkalua käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuriakäytettäessä.Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkaluakäytettäessä.Työkalun käyttäjän altistumista tärinälle ja/tai äänelle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työnjaksottamiseen.DCS573 XJ, GB, QWDCS573 Jännite V 18 18Tyyppi 1 1Akkutyyppi Litiumioni LitiumioniKuormittamaton nopeus min 5500 5500Terän läpimitta mm 190 184Leikkauksen maksimisyvyys mm 67 64Terän reikä mm 30 20Viistekulman säätö 57° 57° Paino (ilman akkua) kg 3,7 3,7 Ääni‑ ja/tai tärinäarvot (triaksiaalinen vektorisumma) standardin EN62841‑2‑5 mukaisesti:

(äänitehotaso) dB(A) 100 100K (määritetyn äänitason epävarmuus)dB(A) 3 3Tärinäpäästöarvo a h,W

1,5 1,5 Onnittelut! Olet valinnut DeWALT‑työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DeWALT‑työkaluista luotettavia kumppaneitaammattilaisille. Tekniset tiedoissa Suomi (käännetty alkuperäisestä käyttöohjeesta)

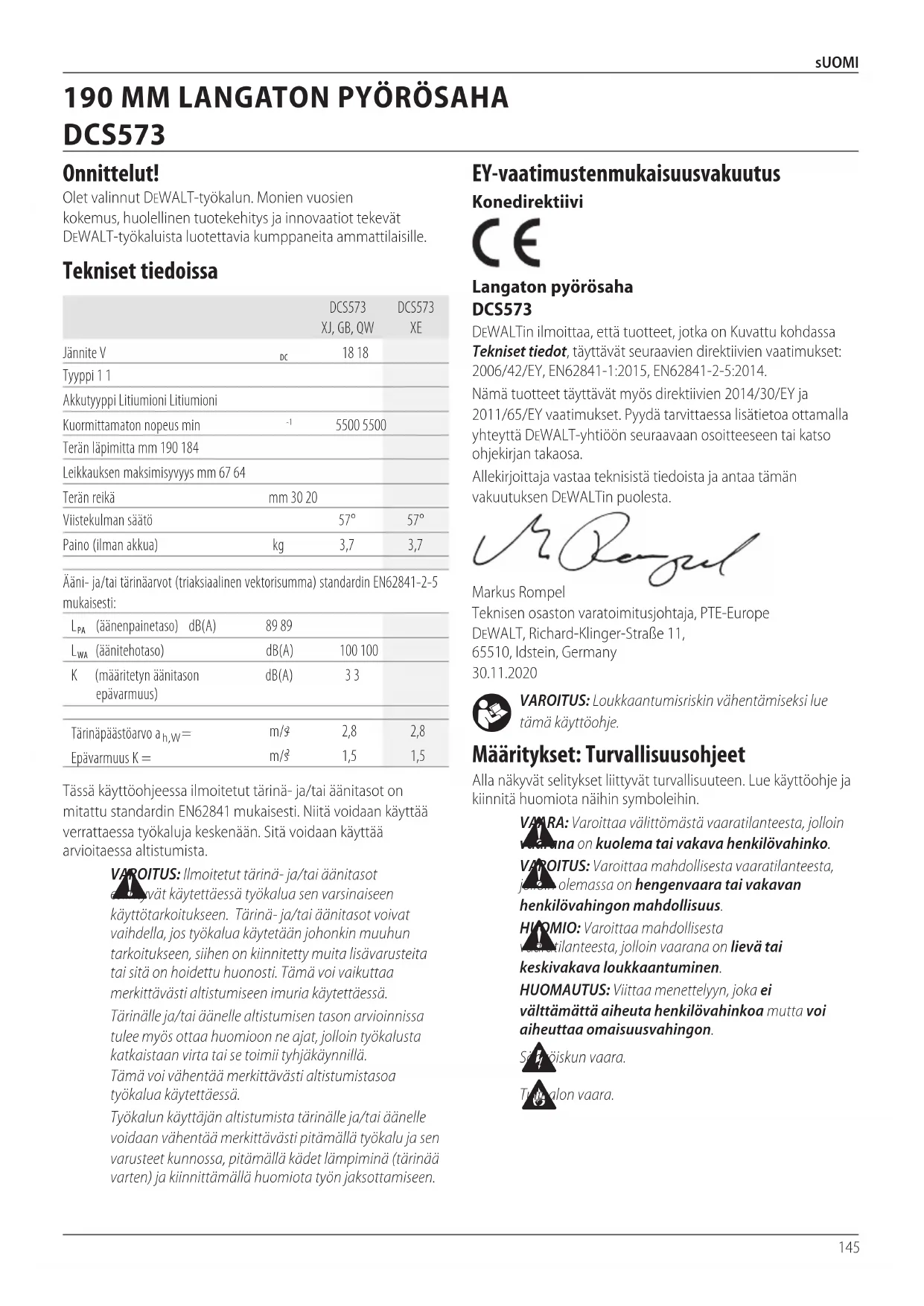

190 MM LANGATON PYÖRÖSAHA

DCS573146 sUOMI d ) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskunvaaraa. e ) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskunvaaraa. f ) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskunvaaraa.

a ) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavanhenkilövahingon. b ) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojenvaaraa. c ) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF‑asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisääonnettomuusvaaraa. d ) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaahenkilövahingon. e ) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissatilanteissa.

VAROITUS: Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingonvaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseentyökaluun.

1) Työskentelyalueen Turvallisuus

a ) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussaympäristössä. b ) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn taikaasut. c ) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnanmenettämisen.

2) Sähköturvallisuus

a ) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihinpistorasioihin. b ) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi onmaadoitettu. c ) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskunvaaraa. Akkua Laturit/Latausajat (minuutteina) Kat. #

Paino *Päivämääräkoodi 201811475B tai myöhempi **Päivämääräkoodi 201536tai myöhempi Akkua Laturit/Latausajat (minuutteina) Kat. # V

Ah Paino (kg) DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119 DCB546 18/54 6,0/2,0 1,05 60 270 170 140 90 60 90 X DCB547 18/54 9,0/3,0 1,46 75* 420 270 220 135* 75* 135* X DCB548 18/54 12,0/4,0 1,44 120 540 350 300 180 120 180 X DCB181 18 1,5 0,35 22 70 45 35 22 22 22 45 DCB182 18 4,0 0,61 60/40** 185 120 100 60 60/40** 60 120 DCB183/B 18 2,0 0,40 30 90 60 50 30 30 30 60 DCB184/B 18 5,0 0,62 75/50** 240 150 120 75 75/50** 75 150 DCB185 18 1,3 0,35 22 60 40 30 22 22 22 X DCB187 18 3,0 0,54 45 140 90 70 45 45 45 90 DCB189 18 4,0 0,54 60 185 120 100 60 60 60 120 *Päivämääräkoodi 201811475B tai myöhempi **Päivämääräkoodi 201536 tai myöhempi147 sUOMI Turvallisuusohjeet kaikille sahoille Leikkausmenettelyt a ) VAARA: Pidä kädet poissa leikkausalueelta ja terästä. Tartu toisella kädellä apukahvasta tai moottorikotelosta. Jos tartut sahaan molemmin käsin, ne eivät pääse koskettamaanterää. b ) Älä kurota työkappaleen alle. Suojus ei suojaa terältä työkappaleenalapuolella. c ) Säädä leikkaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alapuolella tulee näkyä alle puolet teränhampaasta. d ) Älä koskaan pidä työkappaletta käsissä tai jalkojen päällä leikkaamisen aikana. Kiinnitä työkappale tukevalle alustalle. On tärkeää tukea työkappale oikein, jotta voitaisiin minimoida kehon vaarantuminen, terän juuttuminen kiinni tai hallinnanmenettäminen. e ) Tartu kiinni koneen eristetyistä tartuntapinnoista, jos leikkausvälinettä käyttäessä on vaara osua piilossa oleviin johtoihin. Kiinnittimien osuminen latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akunkanssa. b ) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuudenvaaran. c ) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman taitulipalon. d ) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaapalovamman. e ) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja taihenkilövahinkoja. f ) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130°C lämpötilalle, seurauksena voi ollaräjähdys. g ) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaarakasvaa.

a ) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalunturvallisuuden. b ) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaaakkuja. f ) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviinosiin. g ) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamiavaaroja. h ) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a ) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuunkäyttötarkoitukseen. b ) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c ) Irrota sähkötyökalun pistoke pistorasiasta ja/ tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingonvaaraa. d ) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjienkäsissä. e ) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavatonnettomuuksia. f ) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompihallita. g ) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyävaaratilanne. h ) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissatilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja

Niistä Huolehtiminen a ) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva148 SUOMI Pyörösahojen lisäturvasääntöjä

• Käytä kuulonsuojaimia.Melulle altistuminen voi aiheuttaa kuulonmenetyksen.

• Käytä pölysuojainta.Pölyhiukkasille altistuminen voi aiheuttaa hengitysvaikeuksia ja mahdollisenvamman.

• Älä käytä teriä, joiden halkaisija on suosituksia suurempi tai pienempi.Katso terän sopivat tyyppiarvot teknisistä tiedoista.Käytä vain ohjekirjassa ilmoitettuja teriä EN847-1-standardinmukaisesti.

• Älä käytäleikkauslaikkoja.

• Älä käytä vettä syöttäviäliitososia.

• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle.Työn e ) Älä käytä tylsiä tai vioittuneita teriä. Teroittamattoman tai väärin asetetun terän sahaama leikkausura jää kapeaksi, ja siitä syntyvä ylimääräinen kitka saattaa aiheuttaa terän juuttumisen taitakaiskun. f ) Teräsyvyyden ja ‑viistouden säädön lukitusvipujen tulee olla tiukasti kiinni ennen leikkaamiseen ryhtymistä. Jos terän säädöt liikkuvat sahauksen aikana, voi tapahtua jumiutumisia taitakaiskuja. g ) Noudata erityistä varovaisuutta tehdessäsi upotusleikkausta seiniin ja muihin sokeisiin kohteisiin. Esiin tunkeutuva terä voi kohdata vastuksen, joka aiheuttaatakaiskun. Alasuojuksen turvaohjeet a ) Tarkista alasuojuksen oikea sulkeutuminen ennen jokaista käyttöä. Älä käytä sahaa, jos alasuojus ei liiku vapaasti ja sulkeudu terän ympärille välittömästi. Älä purista tai sido alasuojusta avoimeen asentoon. Jos saha putoaa vahingossa, alasuojus voi taipua. Nosta alasuojus taakse vedettävällä kahvalla ja varmista, että suojus liikkuu vapaasti koskettamatta terää tai mitään muuta osaa missään kulmassa taileikkaussyvyydessä. b ) Tarkista alasuojuksen jousen toiminta. Jos suojus ja sen jousi eivät toimi oikein, ne täytyy huoltaa ennen seuraavaa käyttöä. Alasuojus voi toimia veltosti, koska sen osat ovat vaurioituneet, siinä on tahmeita jäämiä tai siihen on kertynytlikaa. c ) Alasuojusta tulee vetää käsin vain, jos ollaan tekemässä erityisiä leikkauksia, kuten upotus‑ tai yhdistelmäleikkauksia. Nosta alasuojusta taakse vedettävällä kahvalla ja heti kun terä uppoaa materiaaliin, alasuojus täytyy vapauttaa. Kaikessa muussa sahauksessa alasuojuksen tulisi toimiaautomaattisesti. d ) Tarkista aina, että alasuojus peittää terän, ennen kuin asetat sahan työpöydälle tai lattialle. Suojaamaton, vapaalla pyörivä terä aiheuttaa sahan kulkemisen taaksepäin, jolloin se leikkaa kaikkea eteen tulevaa. Ota huomioon aika, joka kuluu terän pysähtymiseen liipaisimen vapauttamisenjälkeen. Lisäturvallisuusohjeet kaikille sahoille Takaiskun syyt ja ehkäiseminen:

• Takaisku on äkkinäinen reaktio, kun sahanterä tarttuu kiinni tai on kohdistettu väärin, jolloin saha nousee hallitsemattomasti ylös työkappaleesta käyttäjää kohti;

• Kun sahanterä juuttuu tiukasti kiinni uurrokseen, terä pysähtyy ja moottorin reaktio heittää sahan nopeasti takaisin käyttäjää kohti;

• Jos terä vääntyy tai kohdistuu väärin, terän takaosan hampaat voivat kaivautua puun yläpintaan ja aiheuttaa terän nousemisen ylös uurroksesta ja sahan hyppäämisen takaisin käyttäjääkohti. Takaisku aiheutuu työkalun vääränlaisesta käytöstä ja/tai vääristä työmenetelmistä tai työolosuhteista, jotka voidaan välttää seuraavilla varotoimenpiteillä: a ) Ota tukeva ote sahasta molemmin käsin ja pidä käsivartesi sellaisessa asennossa, että voit torjua takapotkuvoimat. Pidä vartalo jommallakummalla puolella terää, ei linjassa terän kanssa. Takaisku voi saada sahan hyppäämään takaisin, mutta käyttäjä voi hallita takaiskun voimaa ottamalla huomioon oikeatvarotoimet. b ) Jos terä on jumiutumassa tai jos sahaaminen keskeytetään mistä tahansa syystä, päästä irti liipaisimesta äläkä liikuta sahaa työkappaleessa, kunnes terä on kokonaan pysähtynyt. Älä koskaan yritä irrottaa sahaa työstettävästä materiaalista tai vetää sitä taaksepäin terän liikkuessa, koska tällöin voi syntyä takaisku. Tutki terän juuttumisen syy ja suoritakorjaustoimenpiteet. c ) Kun käynnistät sahan uudelleen työkappaleessa, keskitä terä uurtoon ja varmista, etteivät hampaat ole kiinni materiaalissa. Jos terä juuttuu kiinni, se saattaa lähteä nousemaan ylös tai iskeä taakse työkappaleesta, kun sahakäynnistetään. d ) Kannattele suuria paneeleita terän jumiutumisen ja takapotkun riskin minimoimiseksi. Suuret paneelit pyrkivät taipumaan omasta painostaan. Aseta tuki levyn alle molemmin puolin lähelle leikkauslinjaa ja lähelle levynreunaa. jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saadasähköiskun. f ) Käytä aina halkaisusahausvastetta tai suoraa reunaohjainta halkaisusahauksessa. Se antaa tarkemman leikkauksen ja vähentää teränkiinnijuuttumisvaaraa. g ) Käytä aina oikean kokoisia teriä, joissa on oikean muotoinen keskus (vinoneliö tai pyöreä). Jos terä ei vastaa sahan asennuskiinnikkeitä, terä pyörii epäkeskeisesti aiheuttaen hallinnanmenetyksen. h ) Älä koskaan käytä vahingoittunutta tai vääränlaista terän aluslevyä tai pulttia. Terän aluslevyt ja pultti on suunniteltu tälle sahalle parasta suorituskykyä ja turvallista käyttöä silmälläpitäen.149 sUOMI

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leikilaitteella. HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaasitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaanyhdessä.

• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DeWALT‑akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Älä jätä laturia sateeseen tailumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisenriskiä.

• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tairasitusta.

• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojenkautta.

• Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata nevälittömästi.

• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuunhuoltoon.

• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa sevälittömästi.

• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennäriskiä.

• ÄLÄ KOSKAANyritä yhdistää kahta laturiayhteen.

• Laturi on suunniteltu toimimaan tavallisella 230V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koskeautolaturia. Akun lataaminen (Kuva[Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat

akunpaikoilleen. Latauslaitteet DeWALT‑laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimmanhelpoksi. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkonjännitettä.

Tämä DeWALT‑latauslaite on kaksoiseristetty EN60335‑säädösten mukaisesti, joten maadoitusjohtoa eitarvita. Jos virtajohto on vaurioitunut, vie se DeWALTin tai valtuutetun huoltoliikkeenvaihdettavaksi. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1mm

ja suurin pituus 30m. Jos käytät johtokelaa, kelaa johto aina kokonaanauki. Tärkeitä turvallisuusohjeita latauslaitettakäytettäessä SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus‑ ja käyttöohjeita yhteensopiviin akkulatureihin (katso Teknisettiedoissa).

• Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturinkäyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaasähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DeWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon javaurioita. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulonheikkeneminen.

• Lentävien kappaleiden aiheuttamathenkilövahingot.

• Käytön aikana kuumenevien varusteiden aiheuttamatpalovammat.

• Pitkäaikaisen käyttämisen aiheuttamathenkilövahingot.

pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollinmenetykseen.

• Käytä ainoastaan sahanteriä, joiden nopeusmerkintä on vähintään yhtä suuri kuin työkaluun merkittynopeusarvo.

• Vältä terän kärkienylikuumenemista.

• Asenna pölynpoistoportti sahaan ennenkäyttöä.150 SUOMI Akkuyksikkö Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä Kun tilaat uutta akkua, ilmoita tuotenumero jajännite.Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettujaohjeita.
• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn taikaasun.• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisenvaurion.
• Lataa akkuyksiköt vain DeWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihinnesteisiin.• Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4˚C (39,2˚F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40˚C (104˚F) (esim. ulkovarastot tai metallirakennuksetkesällä).• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja jaaineita.• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojenseosta.• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteyslääkäriin.ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4mm ruuvin kannan halkaisijan ollessa 7–9mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä nereikiin. Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi AC‑pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaanesteeseen.2. Aseta akku laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi onalkanut.3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistäkäyttöä. Laturin toiminta Katso akun lataustaso alla olevistamerkkivaloista.Laturin merkkivalot lataus käynnissä

• Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaalatausta.Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku onviallinen.HUOMAA: Tämä voi tarkoittaa myöslaturivikaa.Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuunhuoltopalveluun.Akun kuuma-/kylmäviiveKun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma‑/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisenkäyttöiän.Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akkulämpenisi.DCB118‑laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraitaesineitä.Elektroninen suojausjärjestelmäXR Li‑Ion ‑laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suureltapurkautumiselta.Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaanlatautunut. Asennus seinään Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville151 SUOMI Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksienmukaista. FLEXVOLT

‑akkuja on kahdenmallisia: Käyttö jakuljetus. Käyttötila: Kun FLEXVOLT

‑akkua käytetään sellaisenaan tai se on DeWALT 18V ‑tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT

‑akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54Vakkuna. Kuljetustila: Kun kansi on asennettu FLEXVOLT

‑akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten. Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh‑arvon omaava akkua verrattuna yhteen suuremman Wh‑arvon omaavaan akkuun. Kun kolmen akun Wh‑arvo on pienempi, tietyt suurempaa Wh‑arvoa koskevat akkujen kuljetusmääräykset voidaan välttää. Kuljetuksen Wh‑arvo voi esimerkiksi ilmoittaa 3x36Wh, toisin sanoen kolme 36Wh:n paristoa. Käytön Wh‑arvo voi ilmoittaa 108Wh (koskee yhtäparistoa). Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa

paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei olekäytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on

suositeltavaa säilyttää viileässä ja kuivassa paikassa irtilaturista. HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennenkäyttöä. Latauslaitteen ja akun tarrat Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennenkäyttämistä.

Latausajan tiedot ovat Teknisettiedoissa.

Älä työnnä sähköä johtavia esineitä laitteensisään.

Älä lataa vaurioitunuttaakkua. Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystävarten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia,jne.

HUOMIO:Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvathelpommin. Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaaoikosulun. HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissämatkatavaroissa. DeWALT‑akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja ‑akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3mukaisesti koskien testausohjeita jatestikriteerejä. Useimmissa tapauksissa DeWALT‑akkujen kuljetukset eivät kuulu luokan 9vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DeWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100Wh. Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/ merkintää sekä dokumentaatiota koskevistamääräyksistä.152 sUOMI Kuvaus (Kuva A, E)

VAROITUS: Älä tee laitteen tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- taihenkilövahinkoja.

Liipaisukytkimen vapautuspainike

Syvyyden säätövipu(KuvaE)

Alaterän suojuksen taakse vedettävä kahva

Terän lukituspainike

Työvalo Käyttötarkoitus Tämä tehokas pyörösaha on tarkoitettu ammattimaiseen puun leikkaukseen. Älä leikkaa metallia, muovia, betonia, muurausta tai kuitusementtiä. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja. Tämä vaativan käytön saha on ammattimainensähkötyökalu. ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vainvalvotusti.

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteenkanssa. Päivämääräkoodin Sijainti (KuvaF) Päivämääräkoodi

on merkitty koteloon. Se sisältää myösvalmistusvuoden. Esimerkki: 2021 XX XX Valmistusvuosi Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennenkäyttämistä.

Käytäkuulosuojaimia.

Näkyvä säteily. Älä katso suoraanvaloon. Pakkauksen sisältö Pakkauksen sisältö: 1 Pyörösaha 1 Pyörösahan terä 1 Terän avain 1 Ohjausviivain 1 Pölynpoistoportti 1 Laturi (mallit C1, D1, L1, M1, P1, S1, T1, X1, Y1) 1 Litiumioniakku (mallit C1, D1, L1, M1, P1, S1, T1, X1, Y1) 2 Litiumioniakku (mallit C2, D2, L2, M2, P2, S2, T2, X2, Y2) 3 Litiumioniakku (mallit C3, D3, L3, M3, P3, S3, T3, X3, Y3) 1 Käyttöohje HUOMaa: Akut, laturit ja pakkaukset eivät kuulu N‑malliin. Akut ja laturit eivät kuulu NT‑malliin. B‑malleissa on Bluetooth®‑akut. HUOMaa: Bluetooth®‑merkki ja logot ovat Bluetooth®, SIG, Inc:in rekisteröityjä tavaramerkkejä ja niiden käyttö edellyttää DeWALT‑yhtiön lisenssin. Muut tavaramerkit ja ‑nimet ovat vastaavien omistajienomaisuutta.

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioidenvaralta.

• Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä. Akun Tyyppi Seuraavat tuotteet toimivat 18 V akulla: DCS573 Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Katso lisätietoja kohdasta Teknisettiedot.

Lataa vain lämpötilassa 4˚C–40˚C.

Käytettäväksi vainulkona.

Toimita akku kierrätykseen ympäristöystävällisellätavalla.

Lataa DeWALT‑akut ainoastaan yhteensopivilla DeWALT‑latureilla. Jos muita kuin yhteensopivia DeWALT‑akkuja ladataan DeWALT‑laturilla, akut voivat räjähtää tai aiheuttaa muitavaaratilanteita.

Älä hävitä akkuyksikköäpolttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh‑arvo ilmoittaa 108Wh (yksi 108Wh:nparisto).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh‑arvo ilmoittaa 3x 36Wh (kolme 36Wh:nparistoa).153 sUOMI puoleinen halkaisija sopii sahan terän aukkoon teränkeskittämiseksi.

4. Kierrä terän kiristysruuvi

sahan karaan käsin (ruuvissa on oikeanpuoleiset kierteet ja se tulee kiristää myötäpäiväänkiertämällä).

5. Paina terän lukitsinta

kääntämällä samalla sahan karaa terän avaimella

, joka sijaitsee akkukotelon alapuolella, kunnes terän lukitus lukittuu ja terän kiertoloppuu.

6. Kiristä terän kiristysruuvi tiukkaan teränavaimella.

HUOMAA: Älä koskaan kytke terän lukitusta päälle sahan ollessa käydessä, tai yrittäessä pysäyttää työkalua.Älä koskaan käännä sahaa, kun terän lukitus on päällä.Tämä aiheuttaa sahalle vakaviavahinkoja. Terän vaihtaminen (KuvatA, D, E)

2. Löysää terän kiristysruuvi

painamalla terän lukitsinta

kääntämällä samalla sahan karaa terän avaimella

, joka sijaitsee akkukotelon alapuolella, kunnes terän lukitus lukittuu ja terän kierto loppuu.Kun terän lukitus on päällä, käännä terän kiristysruuvia vastapäivään terän avaimella (ruuvissa on oikeanpuoleiset kierteet ja se tulee löysätä vastapäiväänkiertämällä).

3. Poista terän kiristysruuvi

ja ulkoisen kiristimen aluslaatta

4. Puhdista mahdollinen sahapöly, joka on voinut kertyä

suojaan tai kiristimen aluslaatan alueelle ja tarkista alasuojan kunto ja toiminta edellä mainittujen ohjeiden mukaan.Älä voitele tätäaluetta.

5. Valitse oikea terä käyttötarkoituksen mukaan (ks.

Terät).Käytä aina oikean kokoisia teriä (halkaisijaltaan), joissa on oikean kokoinen ja muotoinen keskusreikä sahan karan asentamiseen.Varmista aina, että sahanterän suositeltu maksiminopeus (kierr./min) on sahan nopeuden (kierr./min) mukainen tai sitäsuurempi.

6. Noudata kohtien 1‑ 5ohjeita osiossa Terän asentaminen ja

varmista, että terä kiertää oikeaansuuntaan. Alempi teräsuojus

VAROITUS: Terän alasuojus on turvalaite, joka vähentää vakavan henkilövahingon vaaraa.Älä koskaan käytä sahaa, jos alasuojus puuttuu, on vaurioitunut, asennettu virheellisesti tai ei toimi oikein.Älä luota terän alasuojuksen suojaan kaikissa tilanteissa.Turvallisuutesi riippuu seuraavien varoituksien ja varotoimenpiteiden noudattamisesta sekä sahan oikeaoppisesta käytöstä.Tarkista alempi teräsuojus oikeaoppisen sulkeutumisen varmistamiseksi ennen jokaista käyttökertaa.Jos terän alasuojus puuttuu tai toimii virheellisesti, saha tulee huoltaa ennen sen käyttöä.Tuotteen turvallisuuden ja luotettavuuden takaamiseksi tuotteen korjaamisen, huollon ja säädön saa suorittaa valtuutettu huoltopalvelu tai muu pätevä huolto‑organisaatio samanlaisia varaosiakäyttäen. Akun asentaminen ja poistaminen laitteesta (Kuva B) HUOMaa: Varmista, että akku

on täysinladattu. Akun asentaminen laitteen kahvaan

työkalun kahvan sisällä oleviin kiskoihin (Kuva B).

2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan

laitteessa ja varmista, että lukitus napsahtaapaikoilleen. Akun poistaminen laitteesta

1. Paina vapautuspainiketta

ja vedä akku ulos työkalunkahvasta.

2. Laita akku laturiin, kuten käyttöohjeen laturiosassaKuvataan.

Tasomittarilla varustetut akut (KuvaB) Joissakin DeWALTin DeWALT‑akuissa on tasomittari, jossa on kolme vihreää LED‑merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävänvirtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta

alhaalla. Jokin kolme vihreän LED‑merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku onladattava. HUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytönmukaan. Terien vaihtaminen Terän asentaminen (KuvatA, D, E)

2. Siirrä alasuojuksen palautusvivun

avulla alempi teräsuojus

taaksepäin ja aseta terä sahan karaan sisäkiristimen aluslaattaa

vasten varmistaen, että terä kiertää oikeaan suuntaan (sahanterässä oleva kiertosuunnan nuoli ja hampaiden on osoitettava samaan suuntaan kuin sahan kiertosuunta).Älä oleta, että terän painettu teksti osoittaa aina sinuun päin, kun se on oikein asennettu.Kun terän alasuoja siirretään taakse terän asentamiseksi, tarkista terän alasuojan kunto ja toiminta sen virheettömän toiminnan varmistamiseksi.Varmista, että suojus liikkuu vapaasti koskettamatta terää tai mitään muuta osaa missään kulmassa taileikkaussyvyydessä.

3. Aseta ulkoisen kiristimen aluslaatta

sahan karaan viistereuna ulospäin.Varmista, että kiristimen terän

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen.

VAROITUS: Käytä ainoastaan DeWALT-akkupakkauksia ja -latureita.154 SUOMI e. Kun alasuojusta painetaan leikattavan materiaalin pinnan alapuolelle, käyttäjän hallinta vähenee väliaikaisesti.Saha voi nousta osittain ulos leikkauskohdasta, jolloin terän vääntymisen riski onsuurempi.

2. VIRHEELLINEN SAHAN SYVYYSASETUS

a. Tehokkaimman leikkauksen suorittamiseksi terän tulee tulla ulos ainoastaan yhden puolikkaan hampaan verran kuten kuvassa F.Tämän avulla kenkä voi tukea terää ja minimoida materiaalin vääntymisen ja puristumisen.Katso osio Leikkaussyvyydensäätäminen.

3. TERÄN VÄÄNTYMINEN (VIRHEELLINEN KOHDISTUS

LEIKKAUKSEEN) a. Jos terää painetaan voimakkaammin oksan, naulan tai kovan syyalueen läpi, terä voivääntyä. b. Jos sahaa yritetään kääntää leikkauskohdassa (merkittyyn linjaan takaisin siirtymiseksi), terä voivääntyä. c. Jos käyttäjä kurkottelee tai käyttää sahaa heikolla kehon tasapainolla, terä voivääntyä. d. Jos käden otetta tai kehon asentoa käytetään leikkauksen aikana, terä voivääntyä. e. Jos sahaa siirretään taaksepäin terän irrottamiseksi, se voivääntyä.

4. ERITYISTÄ HUOLELLISUUTTA VAATIVAT MATERIAALIT

a. Märkä puu b. Tuore puu (vasta leikattu tai kuivumaton materiaali) c. Painekäsitelty puu (säilöntäaineilla tai lahonestoaineilla käsitellyt materiaalit)

5. TYLSIEN TAI LIKAISTEN TERIEN KÄYTTÖ

a. Tylsät terät aiheuttavat sahan suuremman kuormittumisen.Sen kompensoimiseksi käyttäjä painaa yleensä kovemmin, jolloin laite kuormittuu enemmän ja terä voi vääntyä helpommin uurroksessa.Kuluneissa terissä voi olla myös riittämätön rungon välys, joka lisää kiinni jäämisen ja suuremman kuormituksenvaaraa.

6. SAHAN NOSTAMINEN VIISTOLEIKKAUKSEN AIKANA

a. Viistoleikkaukset vaativat erityistä varovaisuutta oikeaoppisen leikkaustekniikan varmistamiseksi – tämä koskee erityisesti sahan ohjausta.Terän kulma sahausjalkaan ja suurempi teräpinta materiaalissa lisäävät kiinni juuttumisen ja virheellisen kohdistuksen (kääntymisen)vaaraa.

a. Sahan täydellinen käyttönopeus on saavutettava ennen leikkauksen aloittamista tai leikkauksen uudelleen aloittamista, kun laite on pysäytetty terän ollessa uurroksessa.Ellei näin tehdä, seurauksena voi olla laitteen pysähtyminen taitakaisku. Kaikki muut tilanteet, joissa tapahtuu terän puristuminen, kiinni jääminen, taittuminen tai virheellinen kohdistus, voivat aiheuttaa takaiskun.Katso takaisiniskun vaaraa vähentäviä menettelytapoja ja tekniikoita kohdista Kaikkien sahojen lisäturvaohjeet jaTerät. Alasuojuksen tarkistaminen(KuvaA)

1. Kytke työkalu pois päältä ja irrota sevirtalähteestä.

2. Kierrä alasuojuksen palautusvipua

täysin suljetusta asennosta täysinauki.

3. Vapauta vipu ja varmista, että suojus

palaa kokonaan suljettuunasentoon. Työkalu tulee viedä valtuutettuun huoltopalveluun, jos se:

• ei palaa täysin suljettuun asentoon,

• siirtyy jaksottaisesti tai hitaasti, tai

• terään tai johonkin muuhun työkalun osaan kaikissa kulmissa jaleikkaussyvyyksissä. Terät

VAROITUS: Käytä aina suojalaseja silmävamman minimoimiseksi.Karbidi on kovaa, mutta murenevaa materiaalia.Työstökappaleessa olevat vieraat esineet, kuten johdot tai naulat, voivat aiheuttaa terien halkeamisen tai rikkoutumisen.Käytä sahaa ainoastaan silloin, kun sahanterän suoja on paikoillaan.Asenna terä tiukasti kiertämällä ennen käyttämistä, ja käytä aina puhdasta ja terävääterää.

VAROITUS: Älä leikkaa tällä sahalla metallia, muovia, betonia, muurausta taikuitusementtiä. 184mm:n halkaisija 190mm:n halkaisija Sovellus Hammas Sovellus Hammas Rako 24 Nopea rako 1 8 Yleiskäyttö 36 Yleiskäyttö 24 Viimeistely 60 Viimeistely 40 Mikäli tarvitset lisätietoa teristä, ota yhteyttä paikalliseen DeWALT‑jälleenmyyjään. Takaisku Takaisku on äkkinäinen reaktio, kun sahanterä tarttuu kiinni tai on kohdistettu väärin, jolloin saha nousee hallitsemattomasti ylös työkappaleesta käyttäjää kohti.Kun sahanterä juuttuu tiukasti kiinni uurrokseen, terä pysähtyy ja moottorin reaktio heittää sahan nopeasti takaisin käyttäjää kohti.Jos terä vääntyy tai kohdistuu väärin, terän takaosan hampaat voivat kaivautua puun yläpintaan ja aiheuttaa terän nousemisen ylös uurroksesta ja sahan hyppäämisen takaisin käyttäjääkohti. Takaisku tapahtuu todennäköisemmin seuraavissatilanteissa.

1. VIRHEELLINEN TYÖKAPPALEEN TUKEMINEN

a. Leikatun palan painuminen tai virheellinen nosto voi aiheuttaa terän kiinnittymisen ja johtaatakaiskuun. b. Jos materiaalia leikataan tukien sitä vain ulkoisista päistä, saha voi iskeytyä takaisin.Sahatessa materiaali painuu, uurros sulkeutuu ja terä kiinnittyy(KuvaL). c. Jos materiaalin ulokekannatettu tai ulokepala leikataan pois alhaalta ylöspäin pystysuuntaan, takaisku voi aiheutua.Putoava kappale voi puristaaterää. d. Pitkien kapeiden kaistaleiden (kuten halkaisussa) leikkaaminen voi aiheuttaa takaiskun.Leikattava kaistale voi painua tai vääntyä ja sulkea uurroksen ja puristaaterää.155 SUOMI TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita jamääräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. piirrettyä leikkauslinjaa pitkin niin, että uurros putoaa jäämä‑ tai liikamateriaaliin. Ohjausviivaimen asentaminen ja säätö (Kuva N) Ohjausviivainta

käytetään leikkaamaan yhdensuuntaisesti työkappaleen reunanmukaisesti. Asennus

1. Löysää ohjausviivaimen säätönuppia

ohjausviivaimen siirtymisenmahdollistamiseksi.

2. Laita ohjausviivain

sahakenkään kuvassa näytetyllätavalla.

3. Kiristä ohjausviivaimen säätönuppi

1. Löysää ohjausviivaimen säätönuppia

ja aseta ohjausviivain

halutulle leveydelle.Säätö voidaan lukea ohjausviivaimenasteikolta.

2. Kiristä ohjausviivaimen säätönuppi

Pölynpoistoportin asentaminen (Kuvat A, P) Pyörösahan mukana toimitetaanpölynpoistoportti. Pölynpoistoportin asentaminen

1. Löysää kokonaan syvyyden säätövipu

3. Kohdista pölynpoistoportin

vasen puoli yläteräsuojuksen

päälle kuvan mukaisesti.Varmista, että kieleke on asetettu työkalun valu‑uraan.Oikean asennettuna se napsahtaa kokonaan alkuperäisen leikkaussyvyyden osoittimenpäälle.

4. Kohdista oikeanpuoleinen

kappalevasemmanpuoleiseen.

5. Aseta ruuvit paikoilleen ja kiristäne.

• Varmista, että suojukset on asennettu oikein.Sahanterän suojuksen täytyy olla suljetussaasennossa.

• Varmista, että sahanterä pyörii terässä olevan nuolensuuntaan.

• Älä käytä erittäin kuluneitasahanteriä. Leikkaussyvyyden säätäminen (Kuvat E, F)

1. Nosta syvyyden säätövipua

2. Säädä oikea leikkaussyvyys kohdistamalla

syvyyden säätöhihnan

vastaava merkki uralla

3. Kiristä syvyydensäätövipu.

4. Tehokkaimman leikkauksen saavuttamiseksi karbidipäistä

sahanterää käyttäessä syvyys tulee säätää niin, että noin puolet hampaasta tulee ulos leikattavan puukappaleenalapuolelta.

5. Kuvassa F on esitetty oikeaoppinen leikkaussyvyyden

tarkistustapa. Aseta leikattava materiaali terän sivua pitkin kuvan mukaisesti ja tarkista, kuinka paljon hampaasta näkyy materiaalinyli. Syvyyden säätövivun säätäminen (KuvaE) Syvyyden säätövipua

) voi olla tarpeen säätää.Se voi löystyä ajan myötä ja osua sahausjalkaan ennenkiristystä. Vivun kiristäminen:

1. Pidä syvyyden säätövivusta

ja löysää lukitusmutteria

2. Säädä syvyyden säätövipua kiertämällä sitä haluamaasi

suuntaan noin 1/8kierrosta.

3. Kiristä mutteriuudelleen.

Viistekulman säätö (Kuvat A, G) Viistokulman säätömekanismi voidaan säätää välille 0° ‑ 57°. Käytä ohjauskannattimessa

olevia säätömerkkejä paremman leikkaustarkkuudensaavuttamiseksi.

1. Nosta viistekulman säätövipua

2. Kallista sahauskenkä haluamaasi kulmaan kohdistamalla

hieno viistokulman osoitin

haluamaasi kulmamerkkiin ohjauskannattimessa

3. Laske viistokulman säätövipu sen kiristämiseksiuudelleen.

Viistokulman lukitsin (Kuvat A, G) DCS573‑malleissa on viistokulman lukitsin.Kun kallistat sahauskenkää

, kuulet napsahduksen ja tunnet sahauskengän pysähtyvän sekä 22,5 että 45asteeseen.Jos haluat valita niistä jomman kumman, kiristä vipu

uudelleen sitä laskemalla.Jos haluat säätää jonkin toisen kulman, jatka sahauskengän kallistamista, kunnes karkea viistokulman osoitin

kohdistuu haluamaasimerkkiin. Leikkauspituuden osoitin (Kuva A) Sahauskengän

sivulla olevat merkit osoittavat materiaaliin leikattavan aukon pituuden täydellä leikkaussyvyydellä.Merkit ovat 5mm:nvälein. Uurroksen osoitin (Kuva I) Sahakengän etuosassa on uurroksen osoitin

pystysuuntaiseen ja viistoleikkaukseen.Tämän osoittimen avulla voit ohjata sahaa merkittyjä leikkauslinjoja pitkin leikattavassa materiaalissa.Uurroksen osoitin kohdistuu sahanterän vasemmalle (ulko‑) puolelle, jolloin liikkuvan terän leikkaama ura tai "uurros" menee osoittimen oikealle puolelle.Ohjaa sahaa156 sUOMI Varmista, että täysi nopeus on saavutettu ennen kuin terä koskettaa leikattavaa materiaalia.Jos saha käynnistetään sen ollessa kiinni materiaalissa tai jos sitä painetaan eteenpäin uraan, se voi iskeytyä takaisin.Paina sahaa eteenpäin nopeudella, jolloin terä leikkaa vaivatta.Kovuus ja sitkeys voivat vaihdella jopa samassa materiaalikappaleessa, oksaiset ja kosteat osiot voivat lisäksi kuormittaa sahaa huomattavasti.Kun näin tapahtuu, paina sahaa hitaammin mutta riittävän voimakkaasti, jotta leikkaaminen tapahtuisi suurin piirtein samalla nopeudella.Jos sahaa käytetään voimalla, leikkauksista voi tulla karkeita ja epätarkkoja, saha voi iskeytyä takaisin ja sen moottori voi ylikuumentua.Jos leikkaus poistuu leikkauslinjasta, älä yritä siirtää sitä takaisin voimalla.Vapauta kytkin ja anna terän pysähtyä kokonaan.Voit sitten vetää sahan takaisin, tähdätä sen uudelleen ja aloittaa uuden leikkauksen hiukan väärän leikkauksen sisältä.Vedä saha joka tapauksessa takaisin, jos leikkausta on siirrettävä.Voimalla suoritettu korjaus leikkauksen sisällä voi pysäyttää sahan ja aiheuttaatakaiskun. JOS SAHAAMINEN PYSÄHTYY, VAPAUTA LIIPAISIN JA SIIRRÄ SAHAA TAAKSEPÄIN, KUNNES SE IRTOAA.VARMISTA, ETTÄ TERÄ

ON SUORAAN LEIKKAUSKOHDASSA JA IRTI LEIKKAUSREUNASTA

ENNEN UUDELLEENKÄYNNISTÄMISTÄ. Kun lopetat leikkauksen, vapauta liipaisukytkin ja anna terän pysähtyä ennen sahan nostamista työkappaleesta.Kun nostat sahan, jousijännitteinen teleskooppisuojus sulkeutuu automaattisesti terän alapuolelle.Huomaa, että terä on siihen saakka suojaamaton.Älä koskaan kurottele työkappaleen alle mistään syystä.Kun teleskooppisuojuksen taakse vetäminen käsin (taskuleikkauksien aloittamiseksi) on tarpeen, käytä ainapalautusvipua. HUOMaa: Kun sahaat ohuita kappaleita, varmista, etteivät pienet pois leikatut osat riipu alasuojuksensisällä. Taskuleikkaus (KuvaO)

VAROITUS: Älä koskaan sido teräsuojusta yläasentoon.Älä koskaan siirrä sahaa taaksepäin taskuleikkauksen aikana.Muutoin laite voi nousta pois työkappaleesta, jolloin on olemassahenkilövahinkovaara. Taskuleikkaus suoritetaan lattiaan seinään tai muuhun tasaiseenpintaan.

1. Säädä sahakenkää niin, että terä leikkaa

haluamaltasisyvyydeltä.

2. Kallista sahaa eteenpäin ja ole leikattavan materiaalin

3. Vedä alateräsuojus yläasentoon alasuojuksen vipua

käyttäen.Laske sahausjalan takaosaa, kunnes terän hampaat lähes koskettavatleikkauslinjaa.

4. Vapauta terän suojus (se koskettaa työkappaleeseen ja pysyy

täten paikoillaan sen vapaata avaamista varten leikkauksen aloittamiseksi).Poista käsi suojuksen vivusta ja tartu tiukasti apukahvaan

Kuvan O mukaisesti.Aseta keho ja käsivarsi niin, että ne vastaavat mahdolliseentakaisiniskuun.

5. Varmista, että terä ei kosketa leikkauspintaan ennen

sahaamisenaloittamista.

6. Käynnistä moottori ja laske sahaa asteittain, kunnes sen

kenkä on tasaisesti leikattavassa materiaalissa.Vie sahaa leikkauslinjaa pitkin, kunnes leikkaus onsuoritettu. Oikeaoppinen käsien asento (Kuva J)

VAROITUS: Vähentääksesi vakavien henkilövaurioiden riskiä, käytä AINA käsien oikeaoppista asentoa kuvan osoittamallatavalla.

VAROITUS: Vähentääksesi vakavien henkilövaurioiden riskiä, tartu laitteeseen AINA tukevasti varautuen äkillisiinreaktioihin. Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa

ja toisen käden pitämistä apukahvalla

LED‑työvalo (Kuva A) LED‑työvalo

aktivoituu, kun liipaisukytkintä painetaan.Kun liipaisin vapautetaan, työvalo palaa korkeintaan 20sekunninajan. HUOMaa: Työvalot on tarkoitettu välittömän työpinnan valaisuun eikä niitä ole tarkoitettu käytettäväksitaskulamppuna. Käynnistys ja pysäytys (Kuva C) Turvasyistä työkalun liipaisukytkimessä

on lukituksen vapautuspainike

Paina lukituksen vapautuspainiketta vapauttaaksesityökalun. Käynnistä työkalu painamalla liipaisukytkintä

.Kun liipaisukytkin vapautetaan, lukituksen vapautuspainike kytkeytyy päälle ja estää koneen tahattomankäynnistymisen. HUOMAUTUS: Älä käynnistä tai sammuta työkalua, kun sahanterä koskettaa työkappaletta tai muitamateriaaleja. Työkappaletuki (Kuvat J–M)

VAROITUS: Vakavan henkilövahinkovaaran välttämiseksi työkappaletta on tuettava oikeaoppisesti ja sahaa on pidettävä tiukasti hallinnanmenetyksenestämiseksi. Kuvat J ja K osoittavat oikean sahan asennon.Kuvat L ja M osoittavat vaarallisen asennon.Pidä kädet kaukanaleikkausalueelta. Takaisiniskun välttämiseksi levyä tai paneelia on AINA tuettava leikkauskohdan LÄHELTÄ (Kuva J ja K).ÄLÄ tue levyä tai paneelia kaukana leikkauskohdasta (Kuva L ja M). IRROTA AKKU AINA POIS ENNEN SÄÄTÖJEN TEKEMISTÄ! Aseta työkappale sen “hyvä” puoli—puoli, jonka ulkomuoto on tärkeämpi—alaspäin.Saha leikkaa ylöspäin, joten mahdollinen sälö muodostuu ylhäälle osoittavaan työkappaleen puoleen sahaamisenaikana. Sahaaminen (Kuvat J, K, M)

VAROITUS: Älä koskaan yritä käyttää tätä työkalua asettamalla sen ylösalaisin työpinnalle ja viemällä materiaalin työkaluun.Kiinnitä työkappale aina hyvin ja vie työkalu työkappaleeseen pitäen tiukasti kiinni työkalusta molemmilla käsillä kuten Kuvassa J. Aseta sahakengän levyempi kohta hyvin tuettuun työkappaleen osaan. Älä aseta sitä osaan, joka putoaa leikkauksen jälkeen.KuvanK esimerkki osoittaa OIKEAN levyn pään leikkaamistavan.Kiinnitä työkappale aina.Älä yritä pitää lyhyistä työkappaleista käsillä kiinni! Tue aina itsekantavaa ja riippuvaa materiaalia.Ole varovainen, kun sahaat materiaaliaalapuolelta.157 SUOMI Pohjalevyn säätö (Kuvat G, H) Pohjalevy on asennettu tehtaalla niin, että terä on pystysuunnassa pohjalevyyn. Jos pitkän käytön jälkeen terän uudelleen kohdistus on tarpeen, toimi seuraavasti: 90asteen leikkauksien säätäminen

1. Palauta saha 0asteenviistekulmaan.

2. Aseta saha sivulleen ja vedä alasuojustaakse.

3. Aseta leikkaussyvyydeksi 51mm.

4. Löysää viisteen säätövipua (

, KuvaG). Aseta suorakulma terää vasten ja pohjalevy kuten kuvassaH.

5. Käännä kuusioavaimella säätöruuvia (

, KuvaH) pohjalevyn alapuolella, kunnes terä ja pohjalevy ovat tasaisesti suorakulmaan nähden. Kiristä viistekulman säätöviputiukasti. Viistekulman säätövivun säätäminen (KuvatE, G) Viistekulman säätövipua

voi olla tarpeen säätää. Se voi löystyä ajan myötä ja osua pohjalevyyn ennenkiristystä. Vivun kiristäminen

1. Pidä viistokulman säätövivusta

ja löysää viistoa lukitusmutteria

2. Säädä viistekulman säätövipua kiertämällä sitä haluamaasi

suuntaan noin 1/8kierrosta.

3. Kiristä mutteriuudelleen.

Alasuojus Alasuojuksen on aina pyörittävä ja sulkeuduttava vapaasti täysin avoimesta asennosta täysin suljettuun asentoon. Tarkista aina virheetön toiminta ennen leikkaamista avaamalla ja sulkemalla suojuksen kokonaan. Jos suojus sulkeutuu hitaasti tai vajavaisesti, se on puhdistettava tai huollettava. Älä käytä sahaa, ennen kuin se toimii virheettömästi. Puhdista suojus kuivalla ilmalla tai pehmeällä harjalla kaiken sahanpölyn tai jäämien poistamiseksi suojuksen reitiltä sekä suojuksen jousen ympäriltä. Jos ongelma toistuu tästä huolimatta, se tulee toimittaa valtuutettuunhuoltopalveluun.

Voiteleminen Tätä sähkötyökalua ei tarvitsevoidella. KUNNOSSAPITO Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattomantoiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Laturia tai akkua ei voidahuoltaa. Ripustuskoukku (Kuva A)

VAROITUS: Vakavien henkilövahinkojen välttämiseksi työkalun ripustuskoukkua ei saa ripustaa kehosta. ÄLÄ käytä ripustuskoukkua työkalun sitomiseksi tai kiinnittämiseksi henkilöön tai johonkin kohteeseen käytön aikana. ÄLÄ ripusta työkalua pään yläpuolelle tai ripusta esineitäripustuskoukusta.

VAROITUS: Jotta pyörösaha ei voisi pudota käyttäjien tai sivullisten päälle ja henkilövahingot vältettäisiin, varmista sen hyvä tuki ripustuskoukkua käyttäessä tai aseta saha varmaan ja vakaaseen paikkaan, kun sitä ei käytetä. Pidä alla oleva alue vapaana, jotta työkalu tai leikattu materiaali ei voisi pudota ja osua henkilöihin tai alla oleviinkohteisiin. Pyörösahassa on kätevä ripustuskoukku

, jonka avulla se voidaan ripustaa sopivaan ja vakaaseen rakenteeseen käyttökertojen välissä. Ripustuskoukkua ei ole tarkoitettu työkalun sitomiseksi tai kiinnittämiseksi henkilöön tai johonkin kohteeseen nostonaikana.

7. Vapauta liipaisin ja anna terän pysähtyä kokonaan ennen

kuin poistat teränmateriaalista.

8. Toista yllä mainitut toimenpiteet jokaisen uuden

leikkauksenkohdalla. Pölyn poisto (Kuvat P–R)

VAROITUS: Pölyjen sisäänhengitysvaara.Henkilövahinkojen välttämiseksi tulee AINA käyttää hyväksyttyähengityssuojaa. Työkalun mukana toimitetaan pölynpoistoportti

Pölynpoistoportti mahdollistaa työkalun liittämisen ulkoiseen pölynpoistolaitteeseen joko AirLock™‑järjestelmällä (DWV9000‑XJ) tai standardilla 35mm:npölynpoistokappaleella.

VAROITUS: Käytä AINA puuta sahatessasi pölynpoistolaitetta, joka on suunniteltu pölynpoistoa koskevien sovellettavien direktiivien mukaan.Tavallisimpien pölynimureiden letkut sopivat suoraanpölynpoistoaukkoon.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia jahengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaanesteeseen.158 SUOMI Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteenmukana. Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta‑aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sittenlaitteesta.

• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetäänoikein. Tool Connect™ ‑siru (KuvaS)

VAROITUS: Vakavan henkilövahinkovaaran välttämiseksi laite tulee kytkeä pois päältä ja akku irrottaa ennen sen säätämistä tai liitososien tai lisävarusteiden poistamista/asentamista. Tahaton käynnistyminen voi johtaahenkilövahinkoihin. Työkalusi on valmis käytettäväksi Tool Connect™ ‑sirulla ja se sisältää Tool Connect™ ‑sirun asennuspaikan. Tool Connect™ ‑siru on älylaitteeseesi (esim. älypuhelin tai tabletti) tarkoitettu valinnainen sovellus, joka luo yhteyden laitteeseen kaluston hallintatoimintojen käyttämiseksi mobiilisovelluksella. Katso lisätietoa Tool Connect™ ‑sirunohjeista. Tool Connect™ -sirun asentaminen

1. Irrota kiinnitysruuvit

, jotka lukitsevat Tool Connect™ ‑sirun suojakannen

2. Poista suojakansi ja aseta Tool Connect™ ‑siru tyhjään

3. Varmista, että Tool Connect™ ‑siru on kotelon tasalla. Kiinnitä

se kiinnitysruuveilla ja kiristäruuvit.

4. Katso lisätietoa Tool Connect™ ‑sirunohjeista.
