BRUGSANVISNING DCS573 DEWALT

ADVARSEL: For at reducere risikoen for personskade bør du læsebetjeningsvejledningen. Definitioner: Sikkerhedsråd Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til dissesymboler. FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - vil resultere i dødsfald eller alvorligpersonskade. ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i dødsfald eller alvorligpersonskade. FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderatpersonskade. BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som - hvis den ikke undgås - kan resultere iejendomsskade. Betyder fare for elektriskstød. Betyder risiko forbrand. EF‑overensstemmelseserklæring Maskindirektiv Ledningsfri rundsav DCS573 DeWALT erklærer, at produkterne beskrevet under Tekniske data er i overensstemmelse med: 2006/42/EF, EN62841‑1:2015, EN62841‑2‑5:2014.Disse produkter opfylder også Direktiv 2014/30/EU og 2011/65/EU. Få flere oplysninger ved at kontakte DeWALT på følgende adresse eller se bag påvejledningen.Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne afDeWALT.Markus Rompel Vice‑President Engineering, PTE‑Europe DeWALT, Richard‑Klinger‑Straße 11, 65510, Idstein, Tyskland 30.11.2020hænderne varme (relevant ved vibration), organisering afarbejdsmønstre.Vibrations‑ og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering. ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samledearbejdsperiode.Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samledearbejdsperiode.Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens og/eller støjens effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold DCS573 XJ, GB, QWDCS573 Spænding V 18 18Type 1 1Batteritype Li‑Ion Li‑IonHastighed ved ingen belastning min 5500 5500Klingediameter mm 190 184Maksimum skæredybde mm 67 64Klingeboring mm 30 20Justering af smigsnitvinkel 57° 57° Vægt (uden batteripakke) kg 3,7 3,7 Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841‑2‑5:

(lydeffektniveau) dB(A) 100 100K (usikkerhed for det angivne lydniveau)dB(A) 3 3Vibrationsemissionsværdi a h,W

1,5 1,5 Tillykke! Du har valgt et DeWALT‑værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT én af de mest pålidelige partnere for professionelle brugere afelværktøj. Tekniske Data Dansk (oversat fra original brugsvejledning)

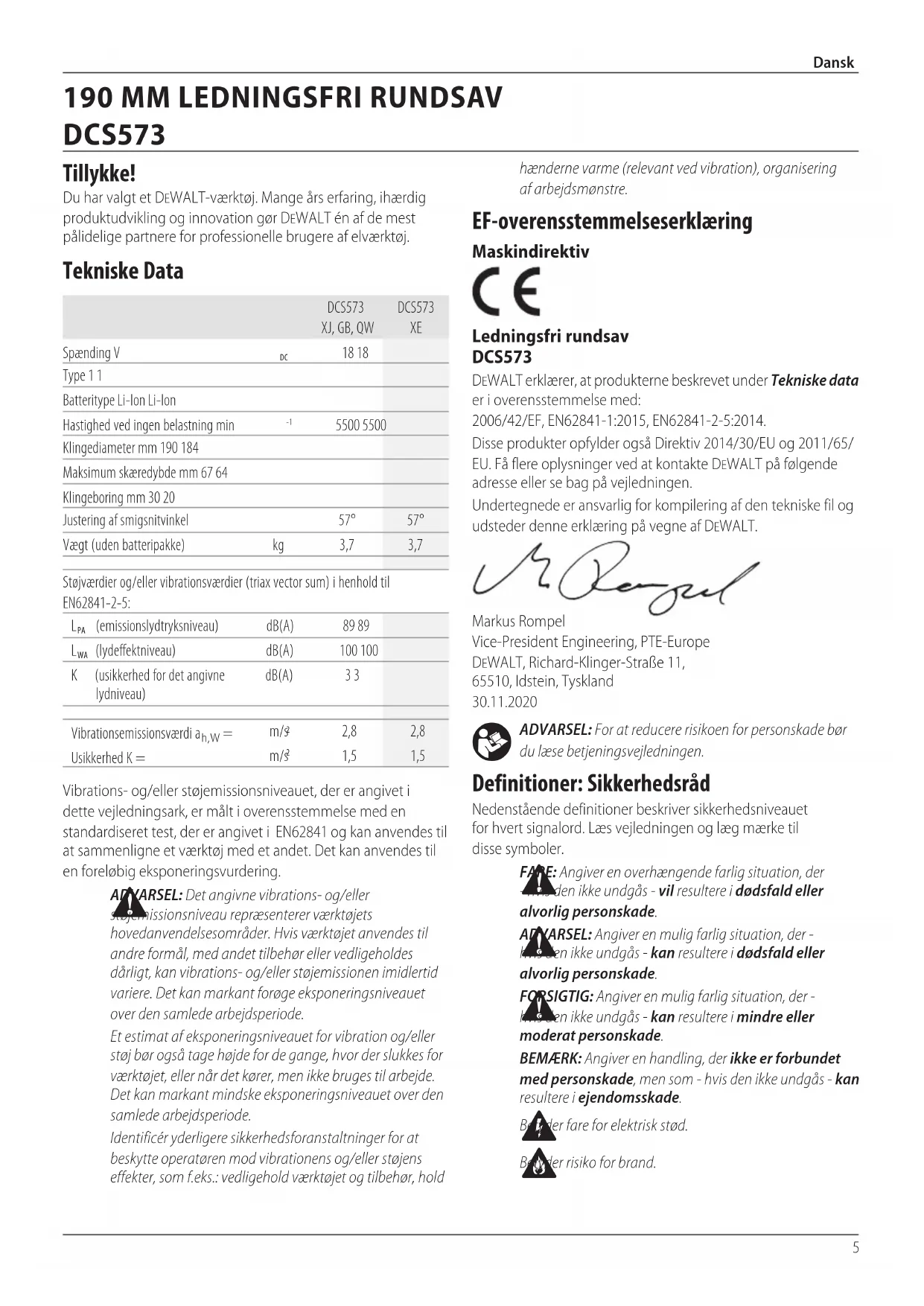

190 MM LEDNINGSFRI RUNDSAV

DCS5736 Dansk d ) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektriskstød. e ) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektriskstød. f ) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade. b ) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader. c ) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker. d ) Fjern eventuelle justerings‑ eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade.

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorligpersonskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL

SENERE BRUG Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning tilulykker. b ) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv ellerdampe. c ) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød. b ) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet. c ) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød. Batterier Opladere/opladningstider (minutter) Kat #

Ah Vægt (kg) DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119 DCB546 18/54 6,0/2,0 1,05 60 270 170 140 90 60 90 X DCB547 18/54 9,0/3,0 1,46 75* 420 270 220 135* 75* 135* X DCB548 18/54 12,0/4,0 1,44 120 540 350 300 180 120 180 X DCB181 18 1,5 0,35 22 70 45 35 22 22 22 45 DCB182 18 4,0 0,61 60/40** 185 120 100 60 60/40** 60 120 DCB183/B 18 2,0 0,40 30 90 60 50 30 30 30 60 DCB184/B 18 5,0 0,62 75/50** 240 150 120 75 75/50** 75 150 DCB185 18 1,3 0,35 22 60 40 30 22 22 22 X DCB187 18 3,0 0,54 45 140 90 70 45 45 45 90 DCB189 18 4,0 0,54 60 185 120 100 60 60 60 120 *Datakode 201811475B eller senere **Datakode 201536 eller senere7 Dansk Sikkerhedsinstruktioner for alle save Skæreprocedurer a ) FARE: Hold hænderne væk fra skæreområdet og klingen. Hold din anden hånd på ekstrahåndtaget eller på motorhuset. Hvis begge hænder holder på saven, kan de ikke blive skåret afklingen. b ) Ræk ikke ind under arbejdsemnet. Beskyttelsesskærmen kan ikke beskytte dig imod klingen underarbejdsemnet. ikke mulighed for sikker håndtering og styring af værktøjet i uventedesituationer.

5) Anvendelse og Vedligeholdelse afBatteri

a ) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden typebatteripakke. b ) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade ogbrand. c ) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding ellerbrand. d ) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation ellerforbrænding. e ) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko forskader. f ) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130°C kan medføre eneksplosion. g ) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen forbrand.

a ) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhedopretholdes. b ) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriseredeserviceudbydere. e ) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår. f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele. g ) Hvis der anvendes støvudsugnings‑ eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget afstøv. h ) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj a ) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnettil. b ) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres. c ) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet. d ) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugenderaf. e ) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdtværktøj. f ) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre. g ) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farligsituation. h ) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver8 Dansk hjulet har sat sig fast, og træf passende forholdsregler, så det ikke kan skeigen. c ) Når en sav genstartes i et arbejdsemne, centrér savklingen i snittet og kontrollér, at savtænderne ikke sidder fast i materialet. Hvis en savklinge binder, kan den arbejde sig ud af arbejdsemnet eller forårsage tilbageslag, når savengenstartes. d ) Understøt større plader for at minimere risikoen for, at klingen klemmes fast, og der opstår et tilbageslag. Store paneler har en tendens til at synke under deres egenvægt. Der skal placeres understøtninger under panelet på begge sider, tæt ved skærelinjen og tæt ved paneletshjørne. e ) Brug ikke sløve eller beskadigede klinger. Uskarpe klinger eller klinger, der ikke er sat rigtigt fast, giver en smal skærerille, som medfører friktion og bevirker, at klingen kan sætte sig fast, og at der kan opståtilbageslag. f ) Klingedybde og smigskårne regulerende låseudløsere skal være strammet og sikret, før snittet foretages. Hvis klingen forskubber sig under arbejdet, kan den sætte sig fast, eller der kan opstå ettilbageslag. g ) Vær især forsigtig, hvis der skal udføres et ”dyksnit” i et uoverskueligt område, f.eks. i en eksisterende væg. Klingen, der skal dykke ned, kan skære genstande, som kan medføretilbageslag. Sikkerhedsinstruktioner for funktion af nederstebeskyttelsesskærm a ) Kontroller inden brug, at den nederste skærm er helt lukket. Arbejd ikke med saven, hvis den nederste beskyttelsesskærm ikke kan bevæges frit og øjeblikkeligt kan omslutte klingen. Spænd eller bind aldrig den nederste beskyttelsesskærm i åben position. Hvis saven tabes ved et uheld, kan den nederste beskyttelsesskærm være bøjet. Hæv den nederste beskyttelsesskærm med tilbagetrækningshåndtaget og sørg for, at den kan bevæges frit og ikke rører ved klingen eller andre dele, i alle hjørner og dybder afsnittet. b ) Kontroller, at den nederste skærms fjeder fungerer. Hvis beskyttelsesskærmen og fjederen ikke virker korrekt, skal de serviceres før brug. Den nederste beskyttelsesskærm kan virke træg på grund af ødelagte dele, klæbrige efterladenskaber eller opbygning afefterladenskaber. c ) Den nederste beskyttelsesskærm må kun trækkes ud manuelt i forbindelse med særlige snit, f.eks. "indsnit" og "kombinerede snit." Hæv den nederste beskyttelsesskærm med tilbagetrækningshåndtaget, og lige så snart klingen skærer ind i materialet, skal den nederste beskyttelsesskærm udløses. Ved al anden savning bør den nederste beskyttelsesskærm køreautomatisk. d ) Kontrollér altid, at den laveste beskyttelsesskærm dækker klingen, før saven anbringes på bænken eller gulvet. En ubeskyttet klinge under friløb vil få saven til at gå tilbage og skære alt, hvad den støder på i sin Ekstra sikkerhedsinstruktioner for alle save Årsager til og forebyggelse af tilbageslag:

• Tilbageslag er en omgående reaktion på en savklinge, der er blokeret, binder eller sidder skævt, og medfører en ukontrolleret sav, som kører ud og ind af arbejdsemnet imod operatøren;

• Når klingen er blokeret eller binder stramt, når skæringen lukker sammen, standser klingen, og motorreaktionen driver hurtigt enheden tilbage imod operatøren;

• Hvis klingen bliver forvredet eller skævvredet i savsnittet, kan tænderne på det bagerste hjørne af klingen grave ind i træets overflade og medføre, at klingen arbejder sig op af snittet og springer tilbage imodoperatøren. Et tilbageslag opstår som følge af forkert brug eller ved misbrug af saven. Det kan undgås ved at følge nedenstående forholdsregler: a ) Hold godt fast i saven med begge hænder, og anbring armene, så de kan holde saven i tilfælde af et tilbageslag. Anbring din krop på den ene side af klingen, men ikke på linje med klingen. Tilbageslag kan få saven til at springe baglæns, men tilbageslagskræfterne kan styres af operatøren, hvis der tages korrekteforhåndsregler. b ) Slip startknappen, og hold saven stille i materialet, indtil klingen er helt stoppet, hvis klingen sætter sig fast, eller der opstår nogen form for uregelmæssighed under arbejdet. Forsøg aldrig at fjerne saven fra arbejdet eller at trække saven tilbage, mens klingen er i bevægelse, da der ellers kan forekomme et tilbageslag. Find ud af, hvorfor c ) Justér skæredybden til tykkelsen på arbejdsemnet. Mindre end én hel tand på klingen må være synlig undermaterialet. d ) Hold aldrig det arbejdsemne, der skal skæres i dine hænder eller på tværs af din ben under skæring. Fastgør arbejdsemnet til et stabilt underlag. Det er vigtigt at understøtte arbejdsemnet ordentligt for at minimere, at klingen binder eller tab af kontrol ogpersonskade. e ) Hold kun fast i det elektriske værktøj på de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger. Ved kontakt med en strømførende ledning bliver elværktøjets blotlagte metaldele også strømførende, så brugeren fårstød. f ) Brug et land eller en styreskinne, når der saves på langs. Dette forbedrer skærenøjagtigheden og reducerer risikoen for, at klingenbinder. g ) Brug altid klinger med den korrekte størrelse og form (diamant kontra rund) spændehuller. Klinger, som ikke passer til det monterede hardware på saven, vil køre skævt og medføre tab afkontrol. h ) Brug aldrig beskadigede eller ukorrekte klingespændeskiver eller bolte. Klingespændeskiverne og boltene er blevet specielt designet til din sav til optimal ydeevne ogdriftssikkerhed.9 DANSK Vigtig sikkerhedsvejledning for alle batteriopladere GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds‑ og driftsinstruktioner for kompatible batteriopladere se Tekniskedata).

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken ogproduktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et elektriskchok.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger medudstyret. BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøreden.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejdesammen.

• Disse opladere er ikke beregnet til anden brug end opladning af DeWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Udsæt ikke opladeren for regn ellersne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket ogledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader ellerbelastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden afhuset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgåendeudskiftet. Opladere DeWALT opladere kræver ingen justering og er designet til at være så brugervenlige sommuligt. Elektrisk sikkerhed Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el‑netspænding.

Din DeWALT‑oplader er dobbeltisoleret i overensstemmelse med EN60335. Derfor kræves der ingenjordledning. Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DeWALT eller en autoriseretserviceorganisation. Brug af forlængerledning Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske Data). Den minimale lederstørrelse er 1mm

; den maksimale længde er 30m. Ved brug af en kabeltromle skal kablet altid rulles heltud. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disseomfatter:

• Risiko for personskade som følge af flyvendepartikler.

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug.

GEM DISSE INSTRUKTIONER

Ekstra sikkerhedsinstruktioner for rundsave

• Bær høreværn.Udsættelse for støj kan medførehøretab.

• Bær en støvmaske.Udsættelse for støvartikler kan medføre åndedrætsbesvær og muligeskader.

• Anvend ikke klinger med længere eller mindre diameter end anbefalet.For korrekt vurdering af klinger, se deTekniske data.Anvend kun klinger, som er angivet i denne vejledning og er i overensstemmelse med EN847-1.

• Brug aldrigslibeskæringshjul.

• Anvend ikkevandfødningstilbehør.

• Brug klemmer eller en anden praktisk måde for at fastgøre og understøtte arbejdsemnet til et stabilt underlag.Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen overdet.

• Brug kun savklinger, der er mærket med en hastighed lig med eller højere end hastigheden angivet påværktøjet.

• Undgå at overophede klingensspidser.

• Installér støvudsugningsåbningen i saven indenbrug. bane. Vær opmærksom på den tid, det tager for klingen at stoppe, efter der er slukket forkontakten.10 DANSK Batteripakke Vigtig sikkerhedsvejledning for alle batteripakker Sørg for at oplyse katalognummer og spænding ved bestilling af nyebatteripakker.Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevneopladningsprocedure.

LÆS ALLE INSTRUKTIONER

Varm/kold pakkeforsinkelseNår opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimalbatterilevetid.En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batterietvarmer.DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind iopladeren.Elektronisk beskyttelsessystemXR Li‑Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dybafladning.Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li‑ion batteriet på opladeren, indtil det er heltopladet. Vægmontering Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind ihullerne. Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i envæske.• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseretværksted.• Demontér ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhverrisiko.• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere dennerisiko.

• Forsøg ALDRIG at tilslutte 2opladere tilhinanden.
• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere tilkøretøjer. Opladning af et batteri (Fig.B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættesi.2. Indsæt batteripakken

i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen erstartet.3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap på batteripakken for at udtagebatteripakken.BEMÆRK: For at sikre maksimal ydeevne og levetid for li‑Ion batteripakker skal batteripakken lades helt op, før den anvendes førstegang. Betjening af oplader Se indikatorerne nedenfor for batteripakkensopladestatus.Ladeindikatorer oplader

forsinkelse ved varmt/koldt batteri*

• Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptageopladningsproceduren.Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte atlyse.BEMÆRK: Dette kan også betyde et problem medopladeren.Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blivekontrolleret.11 DANSK Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage enkortslutning. BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecketbagage. DeWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium‑ion‑celler og batterier er blevet testet i henhold til afsnit 38,3i FN´s anbefalinger om tests og kriterier for transport af farligtgods. I de fleste tilfælde vil afsendelsen af en DeWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium‑ion batteri med en energivurdering på over 100watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium‑ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DeWALT, at man ikke sender litium‑ion‑batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100watttimer. Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings‑, mærknings‑ ogdokumentationskrav. Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældenderegulativer. Transport af FLEXVOLT

batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri. Transportfunktion: Når dækslet er fastgjort til FLEXVOLT

batteriet, er batteriet i transportfunktion. Behold dækslet tilforsendelse. Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3batterier med en lavere watt time (Wh) ydelse i forhold til 1batteri med en højere watt timeydelse. Denne øgede mængde på 3batterier med den lavere watt

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv ellerdampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medførepersonskader.

• Oplad kun batteripakker i DeWALTopladere.

• Sprøjt IKKE på den eller nedsænk den i vand eller andrevæsker.

• Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4˚C (39,2˚F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller overskride 40˚C (104˚F) (f.eks. udendørs skure eller metalbygninger omsommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater oglithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomernevedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åbenild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren forgenanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøglerosv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan letvæltes.12 Dansk Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen førbrug.

Synlig stråling Kig ikke ind ilyset. Pakkeindhold Pakken indeholder: 1 Rundsav 1 Cirkulær savklinge 1 Klingeskruenøgle 1 Parallelanslag 1 Støvudsugningsåbning 1 Oplader (modellerne C1, D1, L1, M1, P1, S1, T1, X1, Y1) 1 Li‑Ion‑batteripakke (modellerne C1, D1, L1, M1, P1, S1, T1, X1, Y1) 2 Li‑Ion‑batteripakker (modellerne C2, D2, L2, M2, P2, S2, T2, X2, Y2) 3 Li‑Ion‑batteripakker (modellerne C3, D3, L3, M3, P3, S3, T3, X3, Y3) 1 Betjeningsvejledning BEMÆRk: Batteripakker, opladere og værktøjskasser er ikke inkluderede i N‑modeller. Batteripakker og opladere er ikke inkluderede i NT‑modeller. B‑modeller indeholder Bluetooth®‑ batteripakker. BEMÆRk: Bluetooth® mærket og logoerne er registrerede varemærker tilhørende Bluetooth®, SIG, Inc. og enhver form for brug af disse mærker af DeWALT er under licens. Andre varemærker og handelsnavne tilhører deres respektiveejere.

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning omhyggeligt indenbetjeningen. Batteritype De følgende SKU(er) fungerer på en 18 volt batteripakke: DCS573 Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniske data for flereinformationer.

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3x 36Wh (3batterier på 36watttimer). timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watt timer. Eksempelvis kan transport Wh ydelsen angive 3x36Wh, hvilket betyder 3batterier hver på 36watt timer. Anvendelses Wh ydelsen kan angive 108watt timer (forudsat 1batteri). Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke

udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og ‑liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er ibrug.

2. For langtids opbevaring anbefales det at opbevare en fuldt

opladet batteripakke et køligt, tørt sted uden for opladeren for optimaleresultater. BEMÆRk: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades førbrug. Mærkater på oplader og batteripakke Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgendepiktogrammer:

Læs brugsvejledningen førbrug.

Se Tekniske Data vedrørendeopladningstid.

Berør aldrig kontaktflader med strømførendegenstande.

Beskadigede batteripakker må ikkeoplades.

Må ikke udsættes forvand.

Defekte ledninger skal udskiftesomgående.

Oplad kun mellem 4˚C og 40˚C.

Kun til indendørsbrug.

Tag hensyn til miljøet ved bortskaffelse afbatteripakken.

Oplad kun DeWALT batteripakker med de specielle DeWALT opladere. Opladning af andre typer batteripakker end de specielle DeWALT batterier med en DeWALT oplader, kan få dem til at sprænges eller føre til andre farligesituationer.

Destruér ikkebatteripakken. Eksempel på mærkning af anvendelses‑ og transportlabel13 Dansk Isætning og udtagning af batteripakke fra værktøjet (Fig. B) BEMÆRk: Kontrollér, at din batteripakke

er heltopladet. Sådan installeres batteripakken i værktøjets håndtag

skal udrettes ift. skinnerne inde i værktøjets håndtag (Fig. B).

2. Skub det ind i håndtaget, indtil batteripakken sidder

godt fast i værktøjet og sørg for at du hører, at den klikker påplads. Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknappen

og træk batteripakken ud af værktøjetshåndtag.

2. Isæt batteripakken i opladeren som beskrevet i

opladerafsnittet i dennevejledning. Batteripakker til brændstofmåler (Fig.B) Nogle DeWALT batteripakker har en indikator, som består af tre grønne LED lamper, der angiver niveauet for den resterende opladning ibatteripakken. Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen

nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skalgenoplades. BEMÆRk: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktøjets funktionalitet og varierer afhængigt af produktkomponenter, temperatur ogslutbrugeranvendelse. Udskiftning af klinger Sådan installeres klingen (Fig.A, D, E)

2. Træk ved hjælp af den nederste beskyttelsesskærm

den nederste klinges beskyttelsesskærm

tilbage og anbring klingen på savspindlen imod den indvendige klemskive

og kontrollér,at klingen drejer i den rigtige retning (retningen på rotationspilen på savklingen og tanden skal pege i den samme retning som retningen på rotationspilen på saven).Gå ikke ud fra at det trykte på klingen altid vil vende imod dig, når klingen er korrekt monteret.Når du trækker den nederste klingebeskyttelsesskærm tilbage for at montere klingen, kontrollér tilstanden og betjeningen af den nederste klingebeskyttelsesskærm for at sikre, at den virker korrekt.Kontrollér at den kan bevæges frit og ikke rører ved klingen eller andre dele, i alle hjørner og dybder afsnittet.

3. Sæt den udvendige klemskive

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser.

ADVARSEL: Modificér aldrig elektrisk værktøj eller dele på det. Det kan medføre materielle skader ellerkvæstelser.

Udløserkontaktens spærreknap

Tilbagetrækningsgreb for klingens nederste beskyttelsesskærm

Nederste klinges beskyttelsesskærm

Klingens fastspændingsskrue

Arbejdslys Tilsigtet anvendelse Denne kraftige rundsav er designet til professionelle trækskæringsopgaver. Skær ikke i metal, plast, beton, murværk eller fibercement materialer. Må IkkE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser. Denne kraftige sav er et professioneltelværktøj. LaD IkkE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj udenopsyn.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med fysisk, sensorisk eller psykisk funktionsnedsættelse; mangel på erfaringer, viden eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt. Datokodeposition (Fig.F) Datokoden

, der også inkluderer produktionsåret, er tryk påhuset. Eksempel: 2021 XX XX Produktionsår14 DANSK kvalificeret serviceorganisation, som altid bruger identiskeudskiftningsdele. Kontrol af den nederste beskyttelsesskærm(Fig.A)

1. Slå værktøjet fra og frakobl det frastrømkilden.

2. Drej det nederste beskyttelsesskærmsgreb

3. Slip grebet og iagttag, at beskyttelsesskærmen

vender tilbage til helt lukketposition. Værktøjet skal efterses af et kvalificeret serviceværksted, hvis det:

• ikke vender tilbage til helt lukket position,

• bevæger sig springende eller langsomt eller

• kommer i kontakt med klingen eller nogen del af værktøjet i alle vinkler ogskæredybder. Klinger

ADVARSEL: For at minimere risikoen for øjenskader, bær altid beskyttelsesbriller.Karbid er et hårdt, men sprødt materiale.Fremmedlegemer i arbejdsemnet som fx ledninger eller negle kan få spidserne til at revne eller knække.Arbejd kun med saven, når den korrekte savklinges beskyttelsesskærm er på plads.Montér klingen korrekt med passende rotation før brug og anvend altid en ren, skarpklinge.

ADVARSEL: Skær ikke i metal, plast, beton, murværk eller fibercement materialer med dennesav. 184mm diameter 190mm diameter Opgave Tænder Opgave Tænder Langsnit 24 Hurtigt langsnit 1 8 Generelle formål 36 Generelle formål 24 Finish 60 Finish 40 Hvis du har brug for assistance vedrørende klinger, kontakt din lokale DeWALTforhandler. Tilbageslag Tilbageslag er en omgående reaktion på en savklinge, der er blokeret, binder eller sidder skævt, og medfører en ukontrolleret sav, som kører ud og ind af arbejdsemnet imod operatøren.Når klingen er blokeret eller binder stramt, når skæringen lukker sammen, standser klingen, og motorreaktionen driver hurtigt enheden tilbage imod operatøren.Hvis klingen bliver forvredet eller skævvredet i savsnittet, kan tænderne på det bagerste hjørne af klingen grave ind i træets overflade og medføre, at klingen arbejder sig op af snittet og springer tilbage imodoperatøren. Der er større risiko for tilbageslag, når en eller flere af følgende omstændigheder gør siggældende.

1. UKORREKT UNDERSTØTNING AF ARBEJDSEMNE

a. Hængende eller ukorrekt løft af afskæringsstykket kan medføre klemning af klingen og føre tiltilbageslag. b. Skæring gennem materiale der kun er understøttet i enderne kan forårsage tilbageslag.Når materialet svækkes, synker det og lukker indsnittet og binder klingen(Fig.L).

4. Skru klingens fastspændingsskrue

ind i savspindlen med hånden (skruen har højre håndsgevind og skal drejes med uret for at blivespændt).

mens savspindlen drejes med klingeskruenøglen

6. Spænd klingens fastspændingsskrue stramt

medklingeskruenøglen. BEMÆRK: Aktivér aldrig klingelåsen, mens saven kører, eller forsøg at stoppe værktøjet.Start aldrig saven, mens klingelåsen er aktiveret.Det ødelæggersaven. Sådan udskiftes klingen(Fig.A, D, E)

2. For at løsne klingens fastspændingsskrue

og dreje savspindlen med klingeskruenøglen

anbragt under batterirummet, indtil spindellåsen falder i hak, og klingen stopper med at dreje rundt.Med klingelåsen aktiveret drej klingens fastspændingsskrue mod uret med klingeskruenøglen(skruen har højre gevind skal drejes mod uret for at bliveløsnet).

3. Fjern kun klingens fastspændingsskrue

og den udvendige klemskive

beskyttelsesskærmen eller i klemskiveområdet og kontrollér betjeningen af den nederste klinges beskyttelsesskærm som tidligere forklaret.Smør ikke detteområde.

5. Vælg den rigtige klinge til opgaven (se Klinger).Anvend

altid klinger med den korrekte størrelse (diameter) med den rigtige størrelse og form på det midterste hul for montering på savspindlen.Sørg altid for at den maksimalt anbefalede hastighed (o/min) på savklingen opfylder eller overstiger savens hastighed (o/min).

ADVARSEL: Den nederste klinges beskyttelsesskærm er en sikkerhedsfunktion, som nedsætter risikoen for alvorlig personskade.Anvend aldrig saven, hvis den nederste beskyttelsesskærm mangler, er beskadiget, forkert monteret eller ikke virker korrekt.Stol ikke på at den nederste klinges beskyttelsesskærm vil beskytte dig under alle omstændigheder.Din sikkerhed afhænger af de følgende advarsler og forholdsregler lige såvel som korrekt betjening af saven.Kontrollér at den nederste klinges beskyttelsesskærm er ordentligt lukket før hver anvendelse.Hvis den nederste klinges sikkerhedsskærm mangler eller ikke virker korrekt, skal du få saven undersøgt, før du bruger den.For at sikre produktsikkerhed og ‑pålidelighed skal reparationer, vedligeholdelse og justeringer udføres af et autoriseret serviceværksted eller en anden15 DANSK

a. Saven skal bringes op til fuld driftshastighed, før du starter på et snit eller genstarter et snit, efter enheden har været stoppet med klingen i indsnittet.Hvis du ikke gør det, kan resultatet blive motorstop ellertilbageslag. Alle andre forhold, som kunne forårsage klemning, binding, vridning eller fejljustering af klingen, kan forårsage tilbageslag.Se afsnittene Ekstra sikkerhedsinstruktioner for alle save og Klinger for procedurer og teknikker, som vil minimere risikoen fortilbageslag. Justering af snitdybde (Fig. E, F)

2. Du opnår den korrekte skæredybde ved at rette det

passende mærke på dybdejusteringsremmen

på øverste klingensbeskyttelsesskærm.

3. Spænddybdejusteringsgrebet.

4. For den mest effektive skærehandling ved hjælp af en

savklinge i hårdtmetal, indstil dybdejusteringen, således at omkring halvdelen af en tand projekteres under overfladen på det træ, der skalskæres.

5. Der vises en metode til at kontrollere den korrekte

skæredybde i Fig. F. Læg et stykke af det materiale, som du planlægger at save i, langs med klingen som vist i figuren, og iagttag hvor meget tanden projekterer undermaterialet. Justering af dybdejusteringsgrebet (Fig.E) Det kan være en fordel at justere dybdejusteringsgrebet

.Den kan løsne sig med tiden og ramme skoen førfastspænding. Sådan strammes grebet:

2. Justér dybdejusteringsgrebet ved at dreje det i den ønskede

retning ca. 1/8omdrejning.

3. Spænd igenmøtrikken.

Justering af smigsnitvinkel (Fig. A, G) Smigsnitvinkles justeringsmekanisme kan justeres mellem 0° og 57°. Du kan opnå større nøjagtighed ved skæring ved at bruge de fine justeringsafmærkninger, der findes på drejetapbeslaget

ind efter det ønskede mærke på drejetapbeslaget

3. Sænk smigjusteringsgrebet for at spænde detigen.

Smigstop (Fig. A, G) DCS573 er udstyret med en smigstopfunktion.Når du vipper skoen

, vil du høre et klik og mærke, at skoen stopper ved både 22,5 og 45grader.Hvis ingen af disse er den ønskede vinkel, spænd igen grebet

ved at sænke det.Hvis du ønsker en anden vinkel, fortsæt med at vippe skoen, indtil grovsmigmarkøren

rettes ind efter det ønskedemærke. c. Afskæring af et fritbærende eller udhængende stykke materiale fra bunden og op i en lodret retning, kan forårsage tilbageslag.Det faldende afskæringsstykke kan klemmeklingen. d. Afskæring af lange, smalle bånd (som i langsnitning) kan forårsage tilbageslag.Afskæring af bånd kan synke eller vride og kan lukke indsnittet og klemmeklingen. e. Blokering af den nederste beskyttelsesskærm på en overflade under det materiale, der skæres, kan midlertidigt nedsætte operatørens kontrol.Saven kan delvist løftes ud af snittet og dermed øge risikoen for vridning afklingen.

2. UKORREKT INDSTILLING AF SKÆREDYBDE PÅ SAVEN

a. For at lave det mest effektive snit skal klingen kun lige stikke så langt frem, at en halv tand afdækkes som vist i Fig.F.Dette gør det muligt for skoen at understøtte klingen og minimere drejning og klemning i materialet.Se afsnittet Justering afdybdeskæring.

3. VRIDNING AF KLINGE (FEJLJUSTERING AF SNIT)

a. Hvis du trykkere hårdere for at skære gennem en knast, et søm eller et hårdt åreområdet, kan det få klingen til atdreje. b. Hvis du prøver at dreje saven i snittet (forsøger at gå tilbage på den afmærkede linje) kan medføre vridning afklingen. c. Hvis du rækker for langt eller betjener saven med dårlig kropskontrol (ikke er i balance), kan det medføre vridning afklingen. d. Ændring af håndgreb eller kropsposition under skæring kan medføre vridning afklingen. e. Drejning af saven for at fritlægge klingen kan medførevridning.

4. MATERIALER, DER KRÆVER EKSTRA

OPMÆRKSOMHED a. Vådt tømmer b. Friskfældet tømmer (nyskåret materiale eller ikke tørret i tørreovn) c. Trykbehandlet tømmer (materiale behandlet med imprægneringsmiddel eller antiseptiske kemikalier)

5. ANVENDELSE AF SLØVE ELLER SNAVSEDE KLINGER

a. Sløve klinger forårsager øget belastning af saven.Som kompensation vil en operatør normalt trykke hårdere, hvilket belaster enheden yderligere og fremmer vridning af klingen i indsnittet.Slidte klinger kan også have en utilstrækkelig kropsfrigang, hvilket øger risikoen for binding og øgetbelastning.

6. LØFTNING AF SAVEN UNDER EN AFSKRÅNING

a. Afskråninger kræver særlig opmærksomhed fra operatøren for at få korrekte savtekniker – især savføring.Både klingevinkel til skoen og større klingeoverflade i materialet øger risikoen for binding og fejljustering (vridning).16 Dansk Korrekt håndposition (Fig. J)

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser skal du ALTID holde godt fast i tilfælde af en pludseligreaktion. Det er nødvendigt at placere den ene hånd på hovedhåndtaget

og den anden hånd på hjælpehåndtaget

for korrekthåndposition. LED arbejdslys (Fig. A) LED arbejdslyset

aktiveres, når udløserkontakten trykkes ned.Når udløseren er udløst, vil arbejdslyset stadig lyse i op til 20sekunder. BEMÆRk: Arbejdslysene er til belysning af den aktuelle arbejdsoverflade og er ikke beregnet til brug som enlommelygte. Start og stop (Fig. C) Af sikkerhedsårsager er udløserkontakten

på dette værktøj udstyret med en startsspærreknap

Tryk på startspærreknappen for at låse værktøjetop. Du tænder for værktøjet ved at trykke på udløserkontakten

.Så snart udløserkontakten er udløst, aktiveres startspærreknappen automatisk for at forebygge, at maskinen startesutilsigtet. BEMÆRK: Slå ikke værktøjet til eller fra, når savklingen rører ved arbejdsemnet eller andrematerialer. Understøtning af arbejdsemne (Fig. J–M)

ADVARSEL: For at reducere risikoen for alvorlig personskade, understøt arbejdsemnet korrekt og hold godt fast i saven, du ikke mister kontrollen overden. Figurerne J og K viser korrekte savepositioner.Figurerne L og M viser usikre forhold.Hænder skal holdes væk fraskæreområdet. Du undgår tilbageslag ved ALTID at understøtte pladen eller panelet TÆT ved snittet, (Fig.J og K).Understøt IKKE pladen eller panelet på afstand af snittet (Fig.L og M). FRAKOBL ALTID BATTERIPAKKEN, FØR DU FORETAGER NOGEN JUSTERINGER! Anbring arbejdsemnet med den “gode” side— den med det pæneste udseende—nedad.Saven skærer opad, så alle splinter vil komme på den arbejdsflade, der vender opad, når dusaver. BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser. Skærelængdeindikator (Fig. A) Mærkerne på siden af skoen

viser længden af den kærv, der blev skåret i materialet ved den fulde skæredybde.Mærkerne findes i trin på 5mm. Savsnitsindikator (Fig. I) Foran på savskoen findes en savsnitsindikator

for vertikal og smigskæring.Denne indikator gør det muligt for dig at styre saven langs med skærelinjerne, der er markeret på det materiale, der skæres.Savsnitsindikatoren lines op med venstre (udvendige) side af savklingen, som laver kærv eller "snit" skæringen ved at den bevægelige klinge falder til højre for indikatoren.Styr langs med opskæringslinjen tegnet med blyan, således at savsnittet falder ned i affalds‑ eller overskudsmaterialet. Montering og justering af det parallelle anslag (Fig. N) Den parallelle afskærmning

bruges til at skære parallelt op til hjørnet påarbejdsemnet. Montering

2. Indsæt den parallelle afskærmning

til den ønskede bredde.Justeringen kan aflæses på skalaen forparallelanslaget.

Montering af støvudsugningsåbningen (Fig. A, P) Din rundsav er forsynet med enstøvopsamlingsåbning. Sådan installeres støvopsamlingsåbningen

3. Ret venstre halvdel af støvopsamlingsåbningen

som vist.Kontrollér at tappen indsættes i støbningsindhakket på værktøjet.Når den er installeret korrekt, vil den klikke fuldt ud over markørens oprindeligeskæredybde.

ind efter detvenstre.

5. Indsæt skruer og skru dem godtfast.

• Sørg for at beskyttelsesskærmene er blevet korrekt monteret.Savklingens beskyttelsesskærm skal stå i lukketposition.

• Sørg for, at savklingen roterer i pilens retning påklingen.

• Anvend ikke meget slidtesavklinger.17 Dansk Spærkrog (Fig. A)

ADVARSEL: For at reducere risikoen for alvorlig personskade må du ikke bruge værktøjets spærkrog til at hænge værktøjet fra din krop. Brug IKKE spærkrogen til tøjring eller sikring af værktøjet til en person eller genstand under brug. Hæng IKKE værktøjet ovenover, og hæng IKKE genstande fraspærkrogen.

ADVARSEL: For at reducere risikoen for personskade ved, at rundsaven falder ned på en operatør eller omkringstående, skal du sørge for, at den understøttes godt, når spærkrogen bruges, eller at den hviler et sikkert og stabilt sted, når den ikke er i brug. Sørg for at holde området nedenunder ryddet for at reducere risikoen for, at værktøjet eller afskåret materiale falder og rammer nogen eller nogetnedenunder. Rundsaven har en praktisk spærkrog

, der gør det muligt at hænge det på en velegnet, stabil struktur mellem anvendelser.

2. Vip saven fremad og lad forenden af skoen hvile på det

materiale, der skalskæres.

3. Træk ved hjælp af det nederste beskyttelsesskærmsgreb

den nederste beskyttelsesskærm tilbage til en oprejst position.Sænk bagenden på skoen, indtil klingens tænder næsten rører vedskærelinjen.

4. Udløs klingens beskyttelsesskærm (dens kontakt

med arbejdsemnet vil holde den i position, så den åbnes uhindret, når du starter med at skære).Flyt hånden fra beskyttelsesskærmgrebet og tag godt fast i hjælpehåndtaget

, som vist i Fig. O.Placer din krop og arm således, at du kan modstå et tilbageslag, hvis detkommer.

5. Kontroller at klingen ikke er i kontakt med skæreoverfladen,

før du startersaven.

6. Start motoren og sænk gradvist saven, indtil dens sko hviler

fladt på det materiale, der skal skæres.Før saven frem langs med skærelinjen, indtil snittet erafsluttet.

7. Slip udløseren og lad klingen stoppe helt, før klingen

trækkes tilbage framaterialet.

8. Ved start på hvert nyt snit, gentagovennævnte.

ADVARSEL: Risiko for indånding af støv.For at mindske risikoen for personskade skal du ALTID bære en godkendtstøvmaske. En støvopsamlings‑ åbning

leveres sammen med ditværktøj. Med støvopsamlingsåbningen kan du slutte værktøjet til en udvendig støvopsamler enten ved brug af AirLock™ systemet (DWV9000‑XJ) eller et standard 35mmstøvopsamlingsudstyr.

ADVARSEL: Brug ALTID en støvudsuger, der er fremstillet i overensstemmelse med de gældende bestemmelser vedrørende støvudsugning ved savning af træ.Vakuumslanger til de fleste støvsugere vil passe direkte ind istøvudsugningsudgangen. Savning (Fig. J, K, M)

ADVARSEL: Forsøg aldrig at bruge dette værktøj ved at lade det hvile med bunden i vejret på en arbejdsoverflade og bringe materialet til værktøjet.Sæt altid arbejdsemnet godt fast og bring værktøjet til arbejdsemnet, mens du holder godt fast i værktøjet med begge hænder som vist i Fig.J. Anbring den bredeste del af savskoen på den del af arbejdsemnet, som er solidt understøttet, og ikke på den del, som vil falde af, når der er savet.Som eksempler viser Fig.K den RIGTIGE måde på at skære enden af en plade.Spænd altid arbejdsemnet fast.Prøv aldrig at holde fast i korte stykker med hånden! Husk at understøtte fritbærende eller udhængende materiale.Vær forsigtig når du saver materialenedefra. Kontroller at saven har nået op på sin fulde hastighed, før klingen kommer i kontakt med det materiale, der skal saves.Hvis du starter saven med klingen imod det materiale, der skal saves eller skubbes fremad i snittet, kan det resultere i tilbageslag.Skub saven fremad ved en hastighed, som tillader klingen at skære uden besvær.Hårdhed og sejhed kan variere, selv i det samme stykke materiale, og knudrede eller fugtig sektioner kan lægge en tung belastning på saven.Hvis dette sker, skub saven langsommere fremad, men hårdt nok til at holde den i gang uden større nedsættelse af hastigheden.Hvis saven tvinges, kan det medføre ru snit, unøjagtighed, tilbageslag og overophedning af motoren.Hvis dit snit begynder at forlade skærelinjen, prøv ikke at tvinge det tilbage.Slip kontakten og lad klingen stoppe helt.Du kan derefter trække saven tilbage, indstille den på ny og starte et nyt snit lidt inden for det forkerte.Du skal under alle omstændigheder trække saven tilbage, hvis du bliver nødt til at skifte snittet.Fremtvingelse af en rettelse inde i snittet, kan stoppe saven og forårsagetilbageslag. HVIS SAVEN STOPPER, SLIP UDLØSEREN OG KØR SAVEN TILBAGE, INDTIL DEN GÅR LØS.KONTROLLER AT KLINGEN LIGGER LIGE I SNITTET OG ER FRI AF SKÆREHJØRNET, FØR DUGENSTARTER. Når du afslutter et snit, slip udløseren og lad klingen stoppe, før du løfter saven op fra arbejdet.Når du løfter saven, vil den fjederspændte teleskopbeskyttelsesskærm automatisk lukke under klingen.Husk at klingen er udsat, indtil dette sker.Ræk aldrig ind under arbejdsemnet.Hvis du bliver nødt til at trække teleskopbeskyttelsesskærmen tilbage manuelt (som er nødvendig for at starte lommesnit) brug altidtilbagetrækningsgrebet. BEMÆRk: Ved skæring af tynde bånd vær omhyggelig med at sikre, at små afskårne stykker ikke hænger fast på indersiden af den nederstebeskyttelsesskærm. Lommesavning (Fig.O)

ADVARSEL: Bind aldrig klingens beskyttelsesskærm i en hævet position.Flyt aldrig saven baglæns under lommeskæring.Dette kan få enheden til at hæve sig op over overfladen, hvilket kan medførepersonskader. Et lommesnit er et snit foretaget i et gulv, væg eller anden fladoverflade.

1. Justér savskoen, så klingen skærer med den ønskededybde.18

ADVARSEL: For at nedsætte risikoen for alvorlig personskade skal du slå enheden fra og fjerne batteripakken inden du foretager eventuelle justeringer eller fjerner/installerer fastgørelser eller tilbehør. En utilsigtet start kan forårsagekvæstelser. Dit værktøj er velegnet til Tool Connect™ Chip og har et sted til installation af en Tool Connect™ Chip. Tool Connect™ Chip er en valgfri app til din smart‑enhed (f.eks. en smartphone eller tablet), der opretter forbindelse til enheden, så du kan anvende mobil‑appen til lagerstyringsfunktioner. ANVEND IKKE VANDFØDNINGSTILBEHØR MED DENNESAV. UNDERSØG VISUELT KLINGER AF HÅRDTMETAL FØR BRUG.UDSKIFT HVISBESKADIGET. Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales afDeWALT. Kontakt forhandleren for yderligere oplysninger om korrekttilbehør. Klinger En sløv klinge kan medføre ineffektiv savning, overbelastning af savmotoren, alt for mange splinter og kan øge risikoen for tilbageslag. Udskift klingerne, når det ikke længere er let at trække saven gennem snittet, når motoren er belastet, eller hvis der opbygges stærk varme i klingen. Det er en god idé altid at have ekstra klinger ved hånden, så du altid har skarpe klinger klar til øjeblikkelig brug. Sløve klinger kan slibes de flestesteder. Hærdet gummi på klingen kan fjernes med petroleum, terpentin eller ovnrensemiddel. Anti‑klæbende belagte klinger kan anvendes til opgaver, hvor der forekommer ekstra store ophobninger som fx trykbehandlet og grønttømmer.

3. Indstil skæredybden til 51mm.

5. Drej ved hjælp af en sekskantet nøgle stilleskruen (

Fig.H) på undersiden af fundamentspladen, indtil både klingen og fundamentspladen har kontakt i samme niveau med firkanten. Spænd igensmigjusteringsgrebet. Justering af smigjusteringsgrebet (Fig.E, G) Det kan være en fordel at justere smigjusteringsgrebet

Den kan løsne sig med tiden og ramme fundamentspladen førfastspænding. Sådan strammes grebet

2. Justér smigjusteringsgrebet ved at dreje det i den ønskede

retning ca. 1/8omdrejning.

3. Spænd igenmøtrikken.

Justering af fundamentsplade (Fig. G, H) Din fundamentsplade er blevet indstillet fra fabrikken for at sikre, at klingen står vinkelret på fundamentspladen. Hvis du får brug for at genindstille klingen efter lang tids brug, skal du følge retningslinjerne nedenfor: Justering til 90graders snit

1. Sæt saven tilbage til 0graderssmig.

2. Anbring saven på siden og træk den nederste

beskyttelsesskærmtilbage. Nederste beskyttelsesskærm Den nederste beskyttelsesskærm skal altid kunne dreje og lukke uhindret fra fuldt åben til fuldt lukket position. Kontroller altid for korrekt drift før skæring ved at åbne beskyttelsesskærm helt og derefter lukke den. Hvis beskyttelsesskærmen lukker langsomt eller ikke helt, har den brug for rengøring eller serviceeftersyn. Brug først saven, når den fungerer korrekt. Brug ved rengøring af beskyttelsesskærmen tør luft eller en blød børste til at fjerne al akkumuleret savstøv eller efterladenskaber fra beskyttelsesskærmens sti og rundt om beskyttelsesskærmens fjeder. Hvis dette ikke retter problemet, skal det efterses af et autoriseretserviceværksted.

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske.

Smøring Dette elektriske værktøj skal ikke smøresyderligere. VEDLIGEHOLDELSE Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser. Der kan ikke udføres service på opladeren ellerbatteripakken. Spærkrogen er ikke beregnet til tøjring eller sikring af værktøjet til en person eller genstand under brug vedhævning.19 DANSK Miljøbeskyttelse

• Sørg for, at batteripakken er helt afladet og tag den derpå ud afværktøjet.

• Litium‑ion‑celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrektbortskaffet. Se Tool Connect™ Chip‑instruktionsarket for yderligereoplysninger. Installation af Tool Connect™ Chip

2. Fjern beskyttelsesdækslet, og indsæt Tool Connect™ Chip i

3. Sørg for, at Tool Connect™ Chip flugter med huset. Fastgør

• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten ogledningen.

‑batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54Vbatteri. Transport-modus: Når hetten er satt på FLEXVOLT

Få byttet defekte ledningeromgående.

2. Roter nedre beskyttelsesspak

materialet som skal sages.Før sagen langs sagelinjen til sagingen erferdig.
