BRUKSANVISNING DCS573 DEWALT

5) Anvendelse og Vedligeholdelse afBatteri

og løsn smiglåsemøstrikken

nORsk ADVARSEL: For å redusere skaderisikoen, lesbruksanvisningen. Definisjoner: Retningslinjer for sikkerhet Definisjonene under beskriver alvorlighetsgraden for hvert signalord. Vennligst les bruksanvisningen og legg merke til dissesymbolene. FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikkeavverges. ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikkeavverges. FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikkeavverges. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til materielle skader hvis den ikkeunngås. Betegner fare for elektriskstøt. Betegner fare forbrann. EU‑samsvarserklæring Maskindirektivet Trådløs sirkelsag DCS573 DeWALT erklærer at disse produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EC, EN62841‑1:2015, EN62841‑2‑5:2014.Disse produktene er også i samsvar med direktiv 2014/30/EU og 2011/65/EU. For mer informasjon, kontakt DeWALT på følgende adresse eller se baksiden avbruksanvisningen.Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne avDeWALT.Markus Rompel Vice‑President Engineering, PTE‑Europe DeWALT, Richard‑Klinger‑Straße 11, 65510, Idstein, Germany 30.11.2020Nivå for vibrasjons og/eller støyutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte test gitt EN62841, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering aveksponering. ADVARSEL: Angitt nivå for vibrasjons og/eller støyutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for helearbeidsperioden.En vurdering av eksponeringsnivået for vibrasjon og/eller støy bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for helearbeidsperioden.Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, så som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering avarbeidsvanene.DCS573 XJ, GB, QWDCS573 Spenning V 18 18Type 1 1Batteritype Li‑ion Li‑ionUbelastet hastighet o/min 5500 5500Bladdiameter mm 190 184Maksimal kuttdybde mm 67 64Bladåpning mm 30 20Justering av skråvinkel 57° 57° Vekt (uten batteripakke) kg 3,7 3,7 Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841‑2‑5:

(utviklet lydtrykksnivå) dB(A) 89 89

(lydeffektnivå) dB(A) 100 100K (usikkerhet for det angitte støynivå)dB(A) 3 3Vibrasjonsutslipp verdi a h, W

1,5 1,5 Gratulerer! Du har valgt et DeWALT‑verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektriskverktøy. Tekniske data Norsk (oversatt fra de originale instruksjonene)

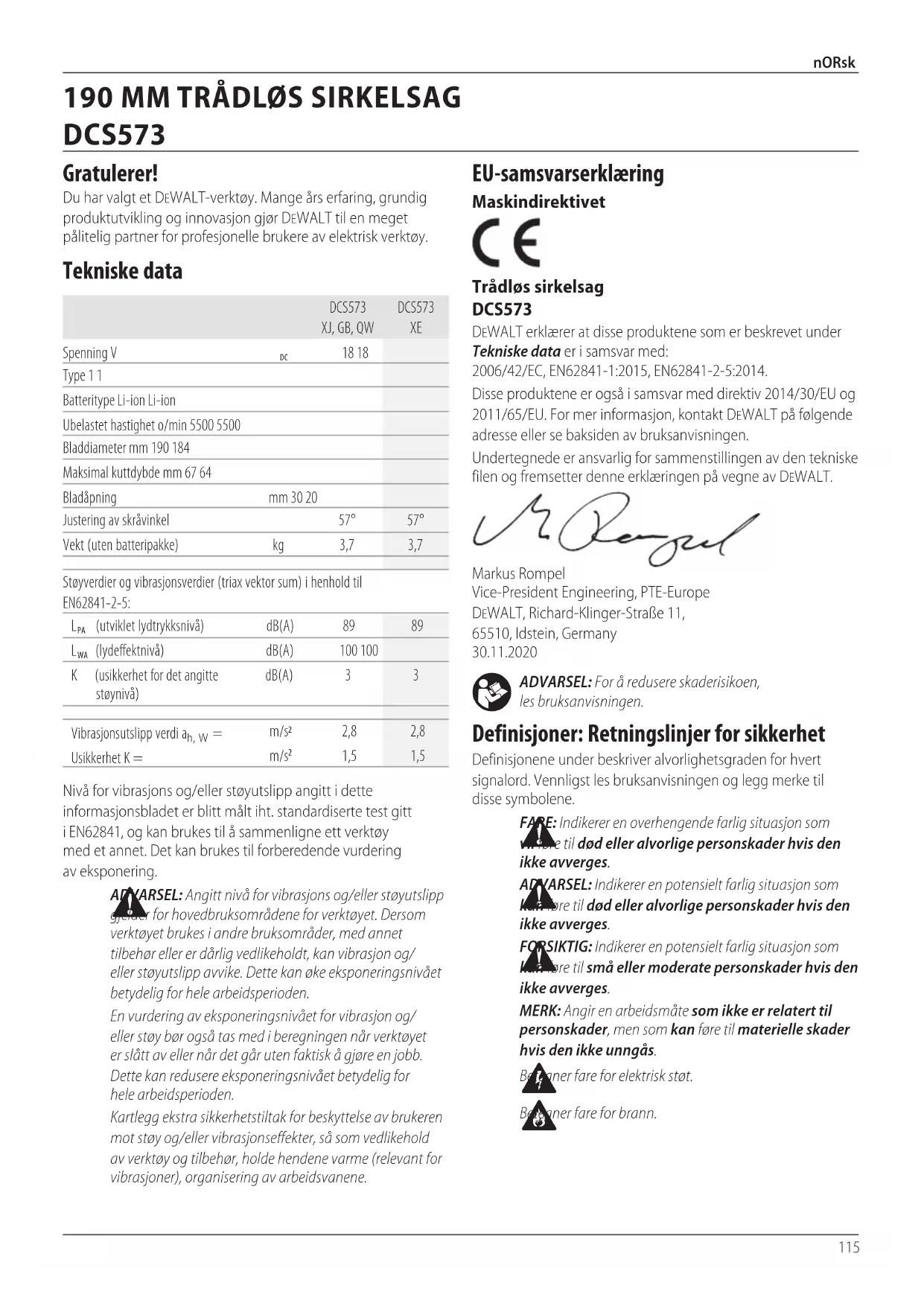

190 MM TRÅDLØS SIRKELSAG

DCS573116 nORsk d ) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisksjokk. e ) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisksjokk. f ) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisksjokk.

3) Personlig sikkerhet

a ) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorligpersonskade. b ) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil reduserepersonskader. c ) Unngå utilsiktet oppstart. Sikre at bryteren er i av‑stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren forulykker. d ) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre tilpersonskade. e ) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventedesituasjoner.

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorligskade.

a ) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisksjokk. b ) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din erjordet. c ) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisksjokk. Batterier Ladere/Ladetider (i minutter) Kat #

a ) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blirivaretatt. b ) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserteserviceverksteder. f ) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler. g ) Hvis apparatet er utstyrt for tilkobling av støvutsugings‑ og ‑oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelatertefarer. h ) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av etsekund.

4) Bruk og vedlikehold av elektriske verktøy

a ) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruertfor. b ) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og mårepareres. c ) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved etuhell. d ) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenedebrukere. e ) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdteverktøy. f ) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere åkontrollere. g ) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farligsituasjon. h ) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventedesituasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a ) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annenbatteripakke.118 NORSK Ytterligere sikkerhetsinstrukser for sirkelsager

• Bruk hørselvern.Å bli utsatt for støy kan forårsakehørselstap.

• Bruk en støvmaske.Å bli utsatt for støvpartikler kan forårsake pustevansker og muligskade.

• Ikke bruk tilbehør forvanntilførsel.

• Bruk tvinger eller annen praktisk måte å sikre og holde arbeidsstykket på et stabilt underlag.Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du misterkontroll. e ) Ikke bruk sløve eller skadede blader. Uskarpe eller feilstilte blad gir et smalt sagspor som gir for høy friksjon, fastkjøring av bladet ellertilbakeslag. f ) Spaker for stilling av bladdybde og skråstilling skal være tilskrudd og festet før du sager. Dersom bladets stilling endres ved saging, kan det føre til fastkjøring ellertilbakeslag. g ) Utvis ekstra forsiktighet når du foretar et "dykk‑kutt" i eksisterende vegger eller andre blinde områder. Det utstikkende bladet kan kutte objekter som kan forårsaketilbakeslag. Nedre beskyttelse sikkerhetsanvisninger a ) Kontroller at den nedre beskyttelsen lukkes riktig før hver gangs bruk. Ikke bruk sagen dersom den nedre beskyttelsen ikke beveger seg fritt og lukker seg øyeblikkelig. Den nedre beskyttelsen må aldri klemmes eller festes i åpen stilling. Dersom sagen slippes ved en feiltagelse kan den nedre beskyttelsen bøyes. Løft den nedre beskyttelsen med det innskyvbare håndtaket og påse at den beveger seg fritt og ikke rører bladet eller noen annen del, i alle kuttvinkler ogdybder. b ) Kontroller funksjon av fjæren til nedre beskyttelsen. Dersom beskyttelsen og fjæren ikke fungerer riktig må de på service før bruk. Nedre beskyttelse kan fungere tregt på grunn av skadede deler, gummibelegg eller oppbygging avavfall. c ) Den nedre beskyttelsen kan trekkes tilbake manuelt bare ved spesielle kutt som «dykkekutt» og «sammensatt kutt» Løft den nedre beskyttelsen med det innskyvbare håndtak, og så fort bladet går inn i materialet må den nedre beskyttelsen slippes. For all annen saging skal den nedre beskyttelsen fungereautomatisk. d ) Påse alltid at den nedre beskyttelsen dekker bladet før du setter fra deg sagen på benken eller gulvet. Et ubeskyttet, frirullende blad får sagen til å bevege seg bakover, og den kutter alt som måtte være i veien. Vær oppmerksom på tiden det tar bladet å stoppe etter at bryterenslippes. Ekstra sikkerhetsinstruksjoner for alle sager Årsaker til, og hvordan man unngår tilbakeslag:

• Tilbakeslag er en plutselig reaksjon på et fastklemt eller feiljustert sagblad og forårsaker at en ukontrollert sag reiser seg opp og ut av arbeidsstykket mot operatøren;

• Når bladet er festklemt ved at snittet lukker seg, blir bladet sittende fast og motorens reaksjon fører enheten raskt tilbake mot operatøren;

• Dersom bladet blir vridd eller feilinnrettet i kuttet kan tennene bak på bladet grave seg inn i treverkets overflate og forårsake at bladet kommer ut av snittet og hopper tilbake motoperatøren. Tilbakeslag er resultatet av feil bruk av sagen og/eller feil driftsprosedyrer eller betingelser, og kan unngås ved å treffe skikkelige forholdsregler, som angitt under: a ) Hold et fast grep med begge hender på sagen og ha armene i en stilling som kan motstå tilbakeslagskraften. Posisjoner kroppen til den ene eller andre siden av bladet, ikke på linje med bladet. Tilbakeslag kan føre til at sagen hopper bakover, men tilbakeslagskraften kan kontrolleres av operatøren dersom ordentlige forholdsreglertreffes. b ) Når bladet setter seg fast eller når du avbryter saging av noen grunn, slipp bryteren og hold sagen stille i materialet inntil bladet stopper helt. Forsøk aldri å fjerne sagen fra arbeidsstykket eller å dra sagen bakover mens bladet er i bevegelse, tilbakeslag kan skje. Undersøk og sørg for å fjerne årsakene til fastklemming avbladet. c ) Når du starter en sag på nytt i arbeidsstykket, sentrer sagbladet i snittet og sjekk at sagtennene ikke sitter i materialet. Hvis sagbladet er blokkert, kan det klatre eller slå tilbake fra arbeidsstykket når sagen startesigjen. d ) Støtt opp store plater for å gjøre risikoen for klemming av bladet og tilbakeslag minst mulig. Store arbeidsstykker har en tendens til å henge ned under sin egen vekt. Støtter må plasseres under arbeidsstykket på begge sider, nær skjærelinjen og nær kanten avarbeidsstykket. ledninger. Kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi brukerenstøt. f ) Når du sager på langs, må du alltid bruke skjærskinne eller parallellguide. Dette forbedrer kuttets nøyaktighet og reduserer muligheten for at bladet setter segfast. g ) Bruk alltid blad med korrekt størrelse og form (diamant kontra rund) på festehullet. Blad som ikke passer til festemekanismen på sagen vil gå eksentrisk, som fører til at du misterkontrollen. h ) Bruk aldri skadede eller uriktige bladpakninger eller bolt. Bladpakningene og bolt er spesialtilpasset sagen, for optimal ytelse ogdriftssikkerhet.119 nORsk MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert ,men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakk i hulrommet. Kople fra laderen førrengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbesammen.

• Disse ladere er ikke ment for annen bruk enn lading av DeWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektriskstøt.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade ellerpåkjenning.

• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektriskstøt.

• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen avhuset.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt ellerbrann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngåfarer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke dennefaren.

• ALDRI forsøk på kople 2laderesammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikkebilladeren. Lade et batteri (Fig.B)

i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen erstartet.

3. Fullført lading vises ved at det røde lyset er PÅ konstant.

Pakken er da fullt oppladet og kan brukes, eller den Ladere DeWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig åbruke. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen påstrømnettet.

Din DeWALT‑lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noenjordledning. Dersom strømkabelen er skadet, skal den kun skiftes avDeWALTeller en autorisertserviceorganisasjon. Bruk av skjøteledning Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1mm

; maksimum lengde er 30m. Alltid vikle ut kabelen fullstendig når du bruker enkabeltrommel. Viktige sikkerhetsinstruksjoner for allebatteriladere TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniskedata).

• Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som brukerbatteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DeWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielleskader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker medapparatet. Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Fare for brannskader fordi utstyr blir varmt underbruk.

• Fare for personskade ved langvarigbruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

• Vennligst bruk bare sagblad som er merket med hastighet lik eller høyere enn merket påverktøyet.

• Unngå overoppheting avsagbladtuppene.

• Monter støvsugertilkobling på sagen førbruk.120 NORSK Batteripakke Viktige sikkerhetsinstruksjoner for alle batteripakker Sørg for å inkludere katalognummer og spenning når du bestiller nyebatteripakker.Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som erbeskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet ellergassen.• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke‑kompatibel lader idet batteripakken kan sprekke og forårsake alvorligpersonskade.
• Lad batteripakkene kun i DeWALTladere.
• IKKE sprut på eller senke ned i vann eller andrevæsker.• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4˚C (39,2˚F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40˚C (104˚F) (slik som skur utendørs eller metallbygninger omsommeren).• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomenevedvarer. ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister ellerflammer. ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som 7–9mm, som skrus inn i treverk til optimal dybde med omtrent 5,5mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass isporene. Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra strømuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske.kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen

batteripakken og ta denav.MERK: For å sikre maksimum ytelse og levetid på Li‑Ion batteripakker, lad batteripakken helt opp før første gangsbruk. Bruk av lader Se indikatorne under for batteripakkensladetilstand.Ladeindikatorer lading

• Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenopptaladeprosedyren.Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere et defekt batteri ved at lyset ikketennes.MERK: Dette kan også tyde på et problem medladeren.Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter fortesting.Ventetid for varm/kald pakkeDersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en ”varm/kald pakke forsinkelse”, og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid påbatteriet.En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blirvarmt.Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn iladeren.Elektronisk beskyttelsessystemXR Li‑ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyputlading.Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium‑ion batteriet på laderen til det er helt oppladetigjen. Veggmontering Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4mmlange med hodediameter121 NORSK Transport av FLEXVOLT

batteriet har to moduser: Bruk ogtransport. Bruks-modus: Når FLEXVOLT

‑batteriet, er batteriet i transport‑modus. La hetten være på ved forsendelse. I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3batterier med lavere watt‑timer (Wh) sammenlignet med 1batteri med høyere watt‑timer. Denne endringen til 3batterier med lavere watt‑timer gjør at pakken er unntatt fra visse begrensende shipping‑regler som gjelder batterier med høyere watt‑timer. For eksempel kan Wh‑spesifikasjonen for Transport være 3x36Wh, som betyr 3batterier på 36Wh hver. Wh‑ spesifikasjonen for USE (bruk) kan være 108Wh (som betyr 1batteri). Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt

lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt avladeren. MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen førbruk. Merking på laderen og batteripakken I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgendepiktogrammer:

Les instruksjonshåndboken førbruk.

Ikke undersøk med strømførendegjenstander.

Ikke utsett forvann. Eksemple på merking for bruk og for transport har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret forgjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler,etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slåsoverende. Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre tilkortslutning. MERK: Lithium-ione batterier skal ikke være med i innsjekketbagasje. DeWALT batterier samsvarer med alle aktuelle shipping‑forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium‑ion celler og batterier er testet i henhold til avsnitt 38,3i ”UN Recommendations on the Transport of Dangerous Goods Manual of Tests andCriteria”. I de fleste tilfeller vil forsendelse av en DeWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium‑ione batteri med høyere energiklassifisering enn 100watt‑timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium‑ione batterier har angitt watt‑timer på pakken. Men på gunn av de kompliserte reglene anbefaler DeWALT ikke å sende litium‑ione batteripakker med fly, uansett watt‑time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt‑timer på batteripakken er under 100Wh. Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking ogdokumentasjon. Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldenderetningslinjer.122 nORsk Beskrivelse (Fig. A, E)

ADVARSEL: Modifiser aldri det elektriske verktøyet eller noen del av det. Det kan føre til materielle skader ellerpersonskader.

Låseknapp for utløserbryter

Regulering av dybdejusteringsspaken (Fig. E)

Nedre løftespak for bladbeskyttelse

Nedre bladbeskyttelse

Arbeidslys Tiltenkt bruk Disse kraftige sirkelsagene er designet for profesjonelt bruk ved saging i treverk. Ikke kapp metall, plast, betong, murverk eller fibersement. skaL IkkE BRUkEs under våte forhold eller i nærheten av antennelige væsker ellergasser. Denne kraftige sagen er et profesjoneltelektroverktøy. IkkE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke detteverktøy.

, som også inkluderer produksjonsåret, er trykket påhuset. Eksempel: 2021 XX XX Produksjonsår Merking på verktøyet Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken førbruk.

Synlig stråling. Ikke se inn ilyset. Pakkens innhold Pakken inneholder: 1 Sirkelsag 1 Sirkelsagblad 1 Blad nøkkel 1 Parallellføring 1 Støvsugertilkobling 1 Lader (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller) 1 Li‑Ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller) 2 Li‑Ion‑batteripakker (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller) 3 Li‑Ion‑batteripakker (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller) 1 Bruksanvisning MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N‑modeller. Batteripakker og ladere er ikke inkludert i NT‑modeller. B‑modeller inkluderer Bluetooth®batteripakker. MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DeWALT er underlagt lisens. Andre varemerker og merkenavn eies av sine respektiveeiere.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått undertransporten.

Kun for innendørsbruk.

Deponer batteripakken på miljøvennligvis.

TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3x 36Wh (3 batteri med 36Wh).123 nORsk

på sagspindelen for hånd (skruen er høyregjenget og må dreies med klokken for åstramme).

5. Trykk ned bladlåsen

som er lagret under batterirommet, inntil bladlåsen går i lås og bladet slutter årotere.

2. For å løsne bladfestet

, trykk ned bladlåsen

som er lagret under batterirommet, inntil bladlåsen går i lås og bladet slutter å rotere.Når bladlåsen er på, skru bladets klemskrue mot klokka med bladnøkkelen (skruen er høyregjenget og må dreies mot klokken for åløsne).

4. Fjern eventuell sagflis som kan ha samlet seg i

6. Følg trinn 1til 5under Installering av blad, pass på at

ADVARSEL: Nedre bladbeskyttelse er en sikkerhetsfunksjon som reduserer faren for alvorlige personskader.Bruk aldri sagen dersom nedre bladbeskyttelse mangler, er skadet eller ikke fungerer ordentlig.Ikke stol på at nedre bladbeskyttelse beskytter deg under alle forhold.Din sikkerhet avhenger av at alle advarsler og forsiktighetsregler følges, samt av korrekt bruk av sagen.Kontroller at nedre beskyttelsen lukker riktig før hvert bruk.Dersom nedre bladbeskyttelse mangler eller ikke fungerer ordentlig, få service på sagen før bruk.For å sikre at produktet er trygt og pålitelig, bør reparasjoner, vedlikehold og justeringer foretas av et autorisert servicesenter eller en annen kvalifisert serviceorganisasjon, og det skal alltid brukes identiskereservedeler. Kontroller den nedre beskyttelsen (Fig.A)

1. Slå av verktøyet og koble verktøyet frastrømmen.

fra posisjonen helt lukket til posisjonen heltåpen.

returnere til posisjonen "helt lukket" . Verktøyet bør ha service hos et kvalifisert servicesenter hvis det: Sette inn og fjerne batteripakke på verktøyet (Fig. B) MERk: Sørg for at batteripakken

2. Sett den inn i håndtaket til batteripakken sitter godt og

forsikre deg om at du hører at låsen klikker påplass. Fjerne batteripakken fra verktøyet

og trekk batteriet bestemt ut avhåndtaket.

2. Sett batteripakken i laderen som beskrevet i laderavsnittet i

dennebruksanvisningen. Ladeindikator batteripakker (Fig.B) Noen DeWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen ibatteripakken. For å aktivere ladeindikatoren, trykk og hold indikatorknappen

. En kombinasjon av tre grønne LED‑lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må ladesopp. MERk: Ladeindikatoren er bare en indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerensbruksområde. Bytting av blad Montering av bladet (Fig.A, D, E)

og trekk den nedre bladbeskyttelsen

tilbake og legg bladet på sagspindelen mot den indre festeskiven

, pass på at bladet roterer i korrekt retning (retningspilen på sagbladet og tennene skal peke i samme retning som retningspilen på sagen).Gå ikke ut fra at merkingen på bladet vil peke mot deg ved korrekt installering.Når du trekker tilbake nedre beskyttelse for å installere bladet, kontroller at tilstand og funksjon av nedre bladbeskyttelse er tilfredsstillende.Pass på at den beveger seg fritt og ikke rører bladet eller noen annen del, i alle kuttvinkler ogdybder.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader.

a. For mest mulig effektiv saging bør bladet bare gå langt nok gjennom for å vise en tann som vist i Fig. F.Dette lar skoen støtte bladet og minimaliserer vridning og kniping i materialet.Se avsnittet Justering avkuttedybden.

3. BLADVRIDNING (FEIL INNRETTING I SPORET)

a. Ved å dytte hardere for å kutte gjennom en knute, spiker eller et hardt område kan forårsake at bladet vrirseg. b. Ved å prøve å svinge sagen i sporet (komme tilbake til den merkede linjen) kan det føre til at bladet vrirseg. c. Ved å strekke deg for langt eller bruke sagen med dårlig kroppskontroll (ute av balanse) kan føre til at bladet vrirseg. d. Ved å endre håndtak eller kroppsstilling under bruken kan føre til at bladet vrirseg. e. Ved å trekke tilbake sagen for å rengjøre bladet kan bladet vriseg.

a. Sløve blad kan føre til stor belastning på sagen.For å kompensere vil brukeren vanligvis skyve hardere på maskinen, som fører til mer belastning på maskinen og kan føre til at bladet vrir seg i sporet.Slitte blad kan også ha utilstrekkelig klaring, som kan føre til økt tendens til fastkjøring og størrebelastning.

6. LØFTE SAGEN MENS DU GJØR ET SKRÅKUTT

a. Skråkutt krever at brukeren følger spesielle sageteknikker – spesielt styring av sagen.Både bladets vinkel mot bunnplanet og større bladoverflate i kontakt med materialet øker faren for fastkjøring og feilstyring (vridning).

7. OMSTART AV SAGING MED BLADETS TENNER KILT

MOT MATERIALET a. Sagen bør ha fått full hastighet før du starter å sage eller omstart av saging etter at maskinen er stoppet med bladet i sporet.Dersom det ikke gjøres kan det gitilbakeslag. Andre forhold som kan føre til kniping, vridning eller feilinnretting av bladet kan også gi tilbakeslag.Se avsnittene Ekstra sikkerhetsanvisninger for alle sager og Blad for prosedyrer og teknikker som kan redusere faren fortilbakeslag. Justering av kuttedybden (Fig. E, F)

2. For å opprettholde riktig kuttedybde, juster indikatormerket

øvrebladbeskyttelse.

3. Stram tildybdejusteringsspaken.

• ikke returnerer til posisjonen "helt lukket",

• beveger seg uregelmessig eller tregt eller

• er i kontakt med bladet eller noen annen del av verktøyet i alle kuttvinkler ogdybder. Blad

ADVARSEL: For å redusere faren for øyeskader, bruk alltid øyebeskyttelse.Karbid er et hardt men sprøtt materiale.Fremmedlegemer i arbeidsstykket som ståltråd eller spikere kan føre til at bits sprekker eller brekker.Bruk kun sagen når korrekt sagbladbeskyttelse er satt på.Monter bladet godt med korrekt rotasjonsretning før bruk, og bruk alltid rene, skarpeblad.

ADVARSEL: Ikke kapp metall, plast, betong, murverk eller fibersement med dennesagen. 184mm Diameter 190mm Diameter Bruksområde Tenner Bruksområde Tenner Kløving 24 Rask kløving 1 8 Generelt bruk 36 Generelt bruk 24 Avslutning 60 Avslutning 40 Dersom du trenger assistanse i forbindelse med blad, vennligst kontakt din lokale DeWALT‑kontakt. Tilbakeslag Tilbakeslag er en plutselig reaksjon på et fastklemt eller feiljustert sagblad og forårsaker at en ukontrollert sag reiser seg opp og ut av arbeidsstykket mot operatøren.Når bladet er festklemt ved at snittet lukker seg, blir bladet sittende fast og motorens reaksjon fører enheten raskt tilbake mot operatøren.Dersom bladet blir vridd eller feilinnrettet i kuttet kan tennene bak på bladet grave seg inn i treverkets overflate og forårsake at bladet kommer ut av snittet og hopper tilbake motoperatøren. Tilbakeslag er mer sannsynlig ved de følgendeforhold.

1. DÅRLIG OPPSTØTTING AV ARBEIDSSTYKKET

a. Nedheng eller dårlig innfesting av avkappet del av arbeidsstykket kan føre til at bladet knipes fast og gitilbakeslag. b. Dersom det sages i arbeidsstykker som kun er støttet opp i endene kan dette gi tilbakeslag.Ettersom materialet blir svakere vil det henge ned , lukke sagsporet og knipe fast bladet (Fig. L). c. Ved å kutte av en vektstang, eller overhengende del av arbeidsstykket vertikalt nedenfra og opp, kan det gi tilbakeslag.Det avkappede stykket vil falle ned og knipe fastbladet. d. Ved å sage av lange smale striper (som ved kløving) kan det gi tilbakeslag.De avsagede stripene kan henge ned eller vris slik at sagsporet lukkes og kniper fastbladet. e. Dersom nedre beskyttelse hekter seg i en kant under materialet som sages, kan det et øyeblikk redusere brukerens kontroll.Sagen kan løfte seg delvis ut av kuttet og øke sjansen for at bladet vrirseg.125 NORSK Riktig håndposisjon (Fig. J)

ADVARSEL: For å redusere faren for alvorlig personskade skal du ALLTID ha hendene i korrekt posisjon, somvist.

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutseligreaksjon. Riktig stilling for hendene krever en hånd på fronthåndtaket

LED arbeidslampe (Fig. A) LED‑arbeidslampen

aktiveres når avtrekkerbryteren trykkes inn.Når avtrekkeren slippes, vil arbeidslampen være på i opp til 20sekundertil. BRUK Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldendeforskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Montering

1. Løsne parallellføring justeringsknappen

for å tillateparallellføringen.

2. Sett inn parallellføringen

3. Stram parallellføring justeringsknappen

og sett parallellføringen

til ønsket bredde.Justeringen kan nå leses av på parallellførings‑skalaen.

Montere støvsugertilkoblingen (Fig. A, P) Sirkelsagen er utstyrt med etstøvsugeruttak. Installering av støvsugeruttaket

over øvre bladbeskyttelse

som vist.Pass på å sette knasten inn sporet på verktøyet.Når den er installert korrekt vil den dekke fullstendig den originale dybden tilpekeren.

4. Rett inn den høyre delen

5. Sett inn skruen og trekk godttil.

• Sørg for at beskyttelsene er riktig montert.Sagbladbeskyttelsen må være i lukketstilling.

• Påse at sagbladet roterer i samme retning som pilen påbladet.

• Ikke bruk for slittesagblader.

4. For best effektiv kapping med karbid‑sagblad, still inn

dybdejusteringen slik at ca. halvparten av en tann stikker under overflaten på treverket som skalkappes.

5. En metode for sjekk av korrekt kuttedybde vises på Fig. F.

Legg en del av det materialet du skal kappe langs siden på bladet, som vist i figuren, og observer hvor mye av tannen som vises undermaterialet. Regulering av dybdejusteringsspaken (Fig.E) Det kan være ønskelig å justere dybdejusteringsspaken

.Den kan løsne med tiden og nå bunnplaten førstramming. For å stramme spaken:

og løsne låsemutteren

2. Juster dybdejusteringsspaken ved å vri den i ønsket retning,

3. Skru igjenmutteren.

Skråvinkel justering (Fig. A, G) Skråvinkel justeringsmekanismen kan justeres mellom 0° og 57°. For å oppnå bedre kappe‑nøyaktighet, bruk finjusteringsmarkeringene på rotasjonsbraketten

2. Vippe bunnplaten til ønsket vinkel ved å justere

ved å senke den.Hvis du ønsker en annen vinkel, fortsett å vippe bunnplaten helt til grov‑vinkelpekeren

for vertikal og vinklet saging.Denne indikatoren lar deg styre sagen langs sagelinjer merket av på materialet som sages.Sagspor‑indikatoren står på linje med venstre (ytre) side av sagbladet som gjør at sagsporet fra bladet er til høyre for indikatoren.Styr langs den merkede saglinjen slik at sagsporet ligger på den siden som ikke skal brukes (restmaterialet). Montering og justering av parallellføring (Fig. N) Parallellføringen

brukes for å kutte parallelt med kanten avarbeidsstykket.126 nORsk DERSOM SAGEN LÅSER SEG, SLIPP AVTREKKERBRYTEREN OG TREKK SAGEN BAKOVER TIL DEN LØSNER.PASS PÅ AT BLADET ER RETT I KUTTET OG KLAR AV SAGEKANTEN FØR DU STARTERIGJEN. Når du avslutter et kutt, slipp avtrekkerbryteren og la bladet stoppe før du løfter sagen fra arbeidsstykket.Når du løfter sagen vil den fjærbelastede beskyttelsen automatisk lukke seg under bladet.Husk at bladet er bart før dette skjer.Ta aldri under arbeidsstykkket, uansett.Dersom du må trekke tilbake beskyttelsen manuelt (som er nødvendig ved start av lommesaging), bruk alltidløftespaken. MERk: Ved saging av tynne striper, pass på at små biter avkapp ikke henger seg opp inne i nedrebeskyttelse. Lommesaging (Fig.O)

ADVARSEL: Lås aldri bladbeskyttelsen i løftet posisjon.Beveg aldri sagen bakover ved lommesaging.Dette kan føre til at enheten løfter seg fra arbeidsflaten og kan føre tilpersonskader. Lommesaging brukes i gulv, vegg og andreflater.

1. Tilpass bunnplaten på sagen slik at bladet sager til

3. Bruk løftespaken på nedre beskyttelse. trekk tilbake nedre

bladbeskyttelse til en løftet posisjon.Senk bakkant av sagskoen til sagtennene nesten berørersaglinjen.

4. Løsne bladbeskyttelsen (beskyttelsens kontakt med

arbeidsstykket vil holde den slik at den åpnes når du starter sagingen).Fjern hånden fra beskyttelsesspaken og grip kraftig i ekstrahåndtaket

som vist i Fig. O.Plasser kroppen din og armen for å kunne motstå tilbakeslag dersom detskjer.

6. Start motoren og senk sagen til bunnplaten hviler flatt mot

8. Gjenta som over for hvert nyttkutt.

ADVARSEL: Fare for å puste inn støv.For å redusere faren for personskader, bruk ALLTID en godkjentstøvmaske. En støvsugertilkobling port

ADVARSEL: Bruk ALLTID en støvsuger som er designet i samsvar med gjeldende direktiver for støvutslipp ved saging av treverk.Støvsugerslangene på de fleste vanlige støvsugere kan festes direkte påstøvsugertilkoblingen. MERk: Arbeidslampen er for å belyse den nærmeste arbeidsflaten, og er ikke ment å brukes som enlykt. Slå på og av (Fig. C) Av sikkerhetsmessige årsaker er avtrekkerbryteren

Trykk låseknappen for å låse oppverktøyet. For å bruke verktøyet, trykk avtrekkerbryteren

.Så snart avtrekkerbryteren slippes vil låsebryteren automatisk aktiveres for å hindre utilsiktet oppstart avmaskinen. MERK: Ikke skru verktøyet PÅ eller AV når sagbladet berører arbeidsstykket eller andrematerialer. Arbeidstykke støtte (Fig. J–M)

ADVARSEL: For å redusere faren for personskader, støtt opp arbeidsstykket skikkelig og hold sagen godt fast for å forhindre tap avkontroll. Figurene J og K viser korrekt sageposisjon.Figurene L og M viser utrygg sageposisjon.Hendene skal holdes unnasagingen. For å unngå tilbakeslag, støtt ALLTID bordet eller panelet NÆR sagestedet, (Fig. J og K).IKKE støtt opp platen eller panelet unna kuttet (Fig. L og M). ALLTID KOBLE FRA BATTERIPAKKEN FØR JUSTERINGER UTFØRES! Plasser arbeidsstykket med den "gode" siden —den siden som har den viktigste overflaten—ned.Sagen skjærer oppover, slik at eventuelle splinter vil komme på den arbeidsflaten som peker opp når dusager. Kapping (Fig. J, K, M)

ADVARSEL: Aldri forsøk å bruke dette verktøyet ved å holde det opp-ned og deretter føre arbeidsstykket mot verktøyet.Fest alltid arbeidsstykket godt, og før verktøyet mot arbeidsstykket mens du holder det godt med begge hender som vist på Fig. J. Legg den brede delene av sagens bunnplate på den delen av arbeidsstykket som er fast understøttet, ikke på den delen som vil falle av etter sagingen.Som eksempel viser Fig.K den KORREKTE måten å kappe av enden av en planke.Fest alltid arbeidsstykket.Ikke forsøk å holde korte stykker i hånden! Husk å støtte opp lange og uthengende arbeidsstykker.Vær forsiktig når du sager materialet fra undersiden ogopp. Forsikre deg om at sagen kjører ved full hastighet før den kommer i kontakt med materialet som skal sages.Start av sagen med bladet mot materialet eller mens den skyves inn i sagsporet kan føre til tilbakeslag.Skyv sagen forover med en hastighet som lar bladet kutte uten særlig motstand.Hardhet og seighet kan variere selv innen samme stykke materiale, og kvister eller våte felt kan gi tung belastning på sagen.Dersom dette skjer, skyv sagen langsommere, men likevel hardt nok til å fortsette sagingen uten særlig reduksjon av hastigheten.Å bruke makt på sagen kan resultere i grove kutt, unøyaktighet, tilbakeslag, og overoppvarming av motoren.Dersom sporet ditt begynner å avvike fra sagelinjen, ikke prøv å tvinge sagen inn igjen.Slipp istedet avtrekkerbryteren og la bladet komme til full stopp.Så kan du trekke ut sagen, sikte på nytt og starte et nytt kutt litt innenfor det feile.Uansett, trekk ut sagen hvis du må lage et nytt kutt.Ved å tvinge den inn kan sagen låse seg og gitilbakeslag.127 NORSK Tilleggsutstyr

ADVARSEL: Siden annet tilbehør enn det som tilbys fra DeWALTkan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kunDeWALT anbefalt tilbehør med detteproduktet. Blad Et sløvt blad vil føre til ineffektiv saging, vil overbelaste sagmotoren, føre til mye splinter og kan øke faren for tilbakeslag. Skift ut blad når det ikke lenger er lett å skyve sagen gjennom materialet, når motoren belastes hardt eller dersom det utvikles mye varme fra bladet. Det er en god vane å ha ekstra blad tilgjengelig, slik at du alltid har et skarpt blad lett tilgjengelig. Sløve blad kan slipes i de flesteområder. Herdede gummi/rester på bladet kan fjernes med white‑spirit, rødsprit, ovnrens eller lignende. Anti‑stikk belagte blad kan brukes der det forekommer mye avleiringer på bladet, så som trykkbehandlet eller ferskttreverk. Justering av bunnplaten (Fig. G, H) Bunnplaten er justert fra fabrikken for å sikre at bladet står vinkelrett på bunnplaten. Dersom du trenger å justere bladet etter lang tids bruk, følg instruksene under: Justere for 90graders kutt

1. Sett sagen tilbake 0graderskråstilling.

2. Legg sagen på siden og trekk nedre beskyttelsetilbake.

3. Sett dybden av kuttet til 51mm.

. Den kan løsne med tiden og nå bunnplaten førstramming. For å stramme spaken

og løsne spakens låsemutter

2. Juster dybdejusteringsspaken ved å vri den i ønsket retning,

3. Skru igjenmutteren.

Nedre beskyttelse Nedre beskyttelse skal alltid rotere og lukke godt fra helt åpen til helt lukket posisjon. Kontroller alltid at den fungerer korrekt før saging, ved å åpne beskyttelsen helt og la den lukke seg. Dersom beskyttelsen ikke lukker helt eller lukker langsomt, trengs det rengjøring. Ikke bruk sagen før den fungerer korrekt. For å rengjøre beskyttelsen, bruk tørr luft eller en myk børste for å fjerne ansamling av sagflis eller rester fra sporet for beskyttelsen og fra området rundt beskyttelsens fjær. Dersom dette ikke løser problemet er det nødvendig med service på et autorisertservicesenter.

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denneprosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske.

Smøring Ditt elektriske verktøy trenger ikke ekstrasmøring. VEDLIKEHOLD Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessigrenhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Laderen og batteripakken ervedlikeholdsfrie. Hengekrok (Fig. A)

ADVARSEL: For å redusere risikoen for alvorlige personskader, bruk ikke verktøyets hengekrok til å henge verktøyet på deg selv. IKKE bruk hengekroken for å henge opp eller feste verktøyet til en person eller et objekt ved bruk. IKKE heng verktøyet over hodehøyde eller heng objekter frahengekroken.

ADVARSEL: For å redusere risikoen for personskader ved at sirkelsagen faller ned på brukere eller tilskuere, pass på at den er godt støttet opp ved bruk av hengekroken, eller ligger på en trygg og stabil plass når den ikke er i bruk. Pass på at området under er åpent og ryddig, for å redusere risikoen for at verktøyet eller avkappet materiale faller ned og treffer enperson. Sirkelsagen har en praktisk hengekrok

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlighusholdningsavfall. Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut avverktøyet.

• Litium‑ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandleskorrekt. Tool Connect™ Chip (Fig.S)

ADVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og ta av batteripakken før du foretar noen justeringer eller setter på/tar av tilbehør. Utilsiktet oppstart kan føre tilpersonskader. Verktøyet er Tool Connect™ Chip‑klar og har en plass for installasjon av en Tool Connect™ Chip. Tool Connect™ er en valgfri app for din smartenhet (som mobiltelefon eller tablet) som kobler enheten til en mobilapp for å la deg administrere lagerhåndtering etc. Se Tool Connect™ Chip instruksjonsark for merinformasjon. Installasjon av Tool Connect™ Chip

1. Ta av festeskruene

2. Ta av beskyttelsesdekselet og sett inn Tool Connect™ Chip i

med festeskruene og trekk demtil.

4. Se Tool Connect™ Chip instruksjonsark for
