Tuotetyyppi	Vastaanotin punaisille ja vihreille pyöriville lasereille
Tuotemerkki	Laserliner
Malli	SensoLite 110 -sarja
Laservastaanottimen alue	Enintään 100 m
Virtalähde	2 AAA-paristoa (1,5 V)
Mitat (l x k x s)	60 x 110 x 23 mm
Paino (paristot mukaan lukien)	0,14 kg
Käyttöolosuhteet	0-40 °C, suhteellinen kosteus enintään 80 % (ei kondensoitumista)
Suurin käyttökorkeus	4 000 m merenpinnan yläpuolella
Säilytysolosuhteet	-10-70 °C, suhteellinen kosteus enintään 80 %
Päätoiminnot	Pyöreä merkintäura, laservastaanotinalue, magneetti, yleiskiinnitys, maamerkkitankojen kiinnitys, karkeasäätö- ja tarkkuusalue, äänimerkki päälle/pois
Paristojen varaustilan ilmaisin	Kyllä
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla; älä käytä hankaavia aineita tai liuottimia; poista paristot ennen pitkäaikaista säilytystä
Turvallisuus	Noudata ohjeita: vältä voimakkaita magneettikenttiä (väh. 30 cm etäisyys implanteista/magneeteista), älä altista mekaaniselle rasitukselle tai äärimmäisille lämpötiloille
Takuu ja korjattavuus	Katso "Lisähuomautuksia ja takuuta koskevia tietoja" -vihko; laitteen muuttaminen kielletty
Yleiset tiedot	Täyttää EMC-direktiivin 2014/30/EU; hävittäminen WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - SensoLite 110 Set Laserliner

Millaisia paristoja minun tulisi käyttää Laserliner SensoLite 110 -sarjassa?

Käytä kahta AAA-tyyppistä paristoa (1,5 V). Avaa takana oleva paristolokero ja aseta paristot napaisuuden mukaisesti.

Mikä on laservastaanottimen enimmäiskantama?

Vastaanottoalue on enintään 100 metriä optimaalisissa olosuhteissa.

Kuinka käytän kahta toleranssialuetta?

Vastaanottimessa on kaksi aluetta: karkeasäätöalue (leveä toleranssi karkeaa säätöä varten) ja tarkkuusalue (kapea toleranssi tarkkaa säätöä varten, esim. maamerkkitankojen kanssa).

Kuinka kiinnitän vastaanottimen mittalastiin?

Käytä yleiskiinnitystä vastaanottimen kiinnittämiseen flexi-mittalastoihin (viite 080.50 punaiselle, 080.51 vihreälle). Merkintäuramahdollistaa korkeuden merkitsemisen.

Mitä äänet tarkoittavat?

Nopeat piippaukset osoittavat, että olet kaukana säteen keskustasta, hitaat piippaukset, että olet lähestymässä, ja jatkuva ääni, että olet tarkalleen keskimerkin (13) kohdalla.

Mitä varotoimia magneettien kanssa on noudatettava?

Voimakkaat magneetit voivat vaikuttaa sydämentahdistimiin ja vahingoittaa elektroniikkalaitteita. Pidä aina vähintään 30 cm etäisyys implanteista ja herkistä esineistä.

Kuinka hoidan Laserliner SensoLite 110 -sarjaa?

Puhdista osat kevyesti kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita, liuottimia tai hankausaineita. Poista paristot, jos laitetta säilytetään pitkään, ja säilytä laitetta kuivassa ja puhtaassa paikassa.

Voinko käyttää tätä vastaanotinta kaikkien pyörivien lasereiden kanssa?

Kyllä, vastaanotin on suunniteltu punaisille ja vihreille pyöriville lasereille. Aseta pyörivän laserin pyörimisnopeus maksimiin optimaalista havaitsemista varten.

Mitkä ovat käytön lämpötilaolosuhteet?

Laite toimii lämpötilassa 0 °C - 40 °C ja suhteellisessa kosteudessa enintään 80 % (ei kondensoitumista). Säilytys on mahdollista -10 °C - 70 °C lämpötilassa.

Kuinka hävitän laitteen sen käyttöiän päätyttyä?

Tämä sähkölaite on kerättävä ja hävitettävä erikseen WEEE-direktiivin mukaisesti. Älä hävitä sitä kotitalousjätteen mukana.

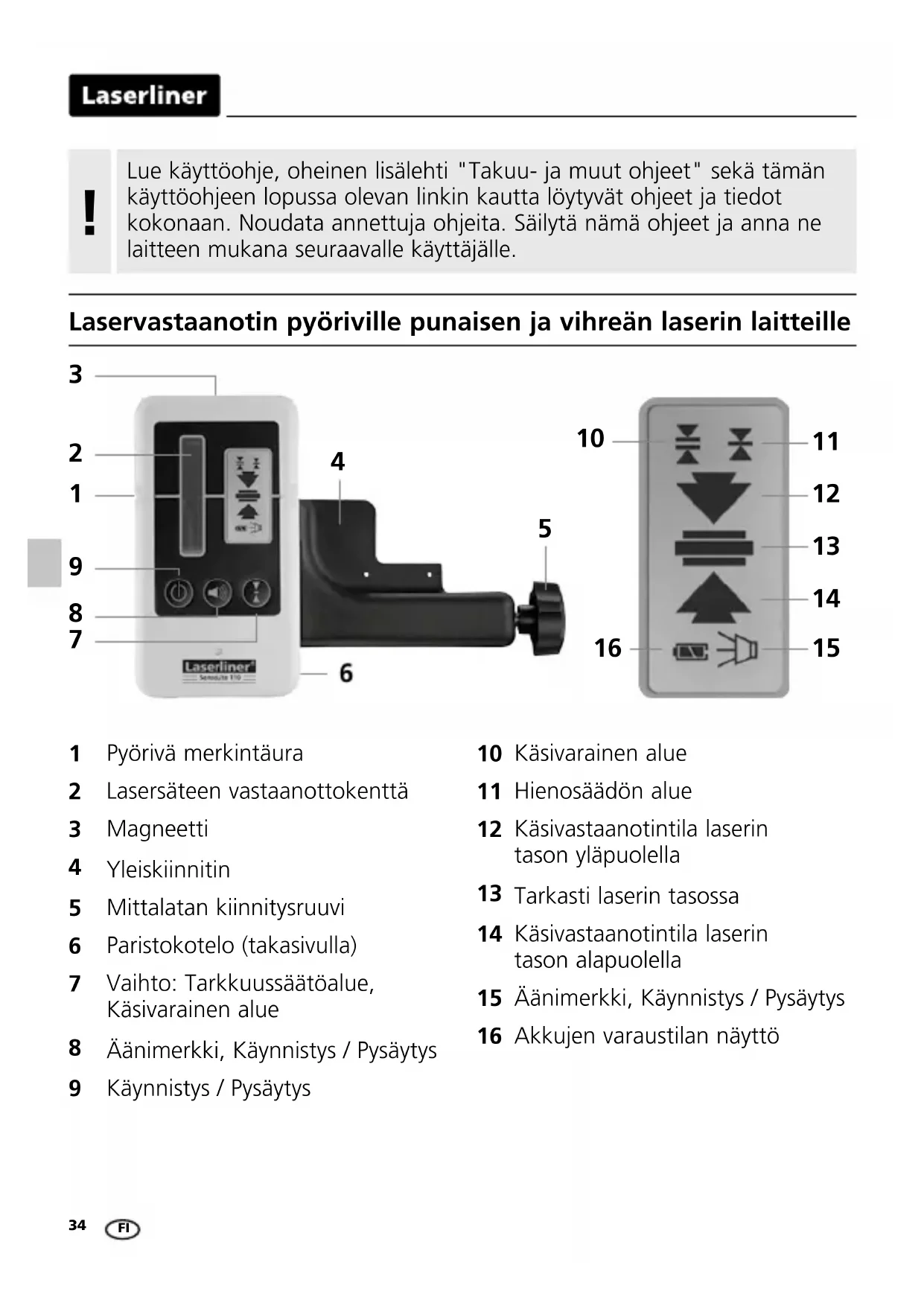

KÄYTTÖOHJE SensoLite 110 Set Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

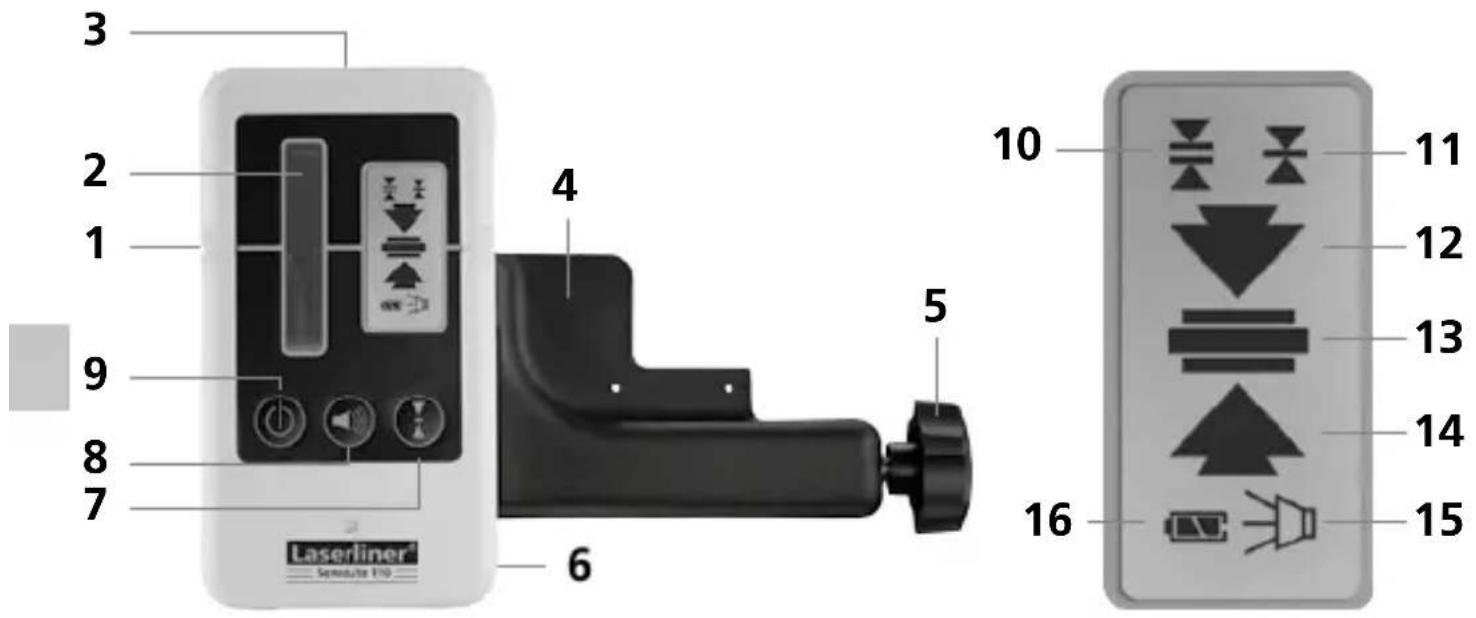

Laservastaanotin pyöriville punaisen ja vihreän laserin laitteille

1 Pyörivä merkintäura
2 Lasersäteen vastaanottokenttä
3 Magneetti
4 Yleiskiinnitin
5 Mittalatan kiinnitysruuvi
6 Paristokotelo (takasivulla)
7 Vaihto: Tarkkuussäätöalue, Käsivarainen alue
8 Äänimerkki, Käynnistys / Pysäytys
9 Käynnistys / Pysäytys

10 Käsivarainen alue
11 Hienosäädön alue
12 Käsivastaanotintila laserin tason yläpuolella
13 Tarkasti laserin tasossa
14 Käsivastaanotintila laserin tason alapuolella
15 Äänimerkki, Käynnistys / Pysäytys
16 Akkujen varaustilan näyttö

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

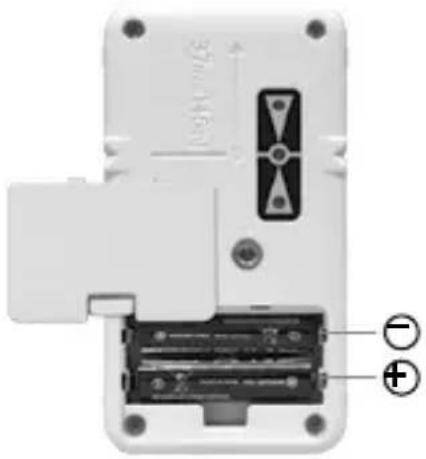

Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

© Laservastaanottimen avulla työskentely

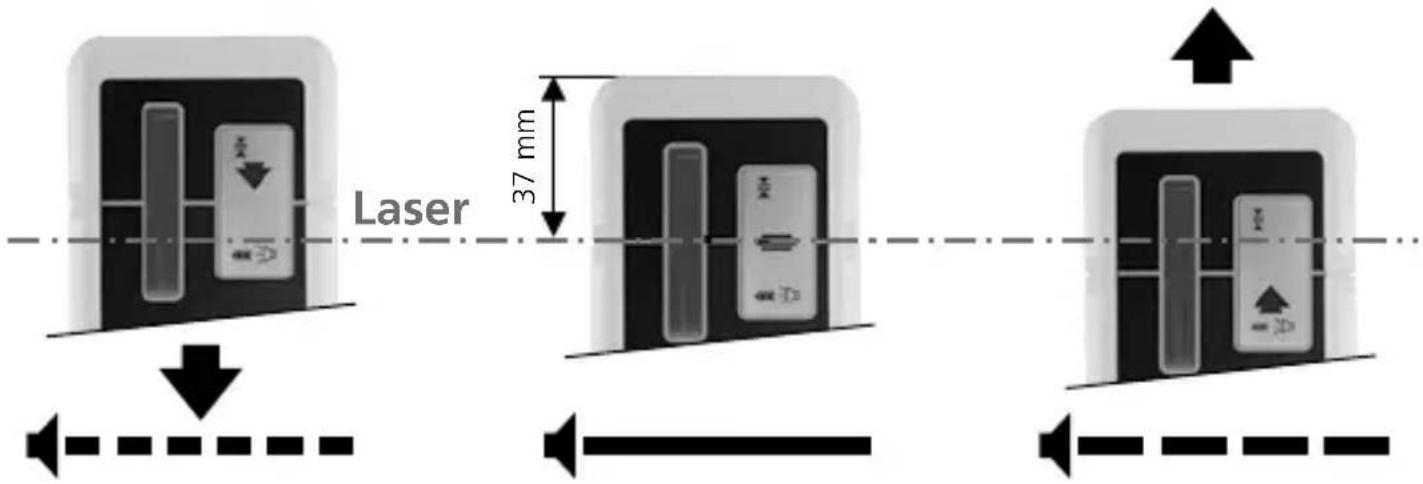

Aseta pyörivän laseriin max. kierrosluku ja käynnistä laserin vastaanotin. Laservastaanotin tunnistaa nyt lasersäteen pitkältä etäisyydeltä. Liikuta vastaanotinta lasersäteen läpi ylös- ja alaspäin, kunnes keskimmäinen merkkivalo (13) tulee näkyviin. Merkitse mittauskorkeus pyörivällä merkintäuralla.

Nopea piippaus Hidas piipplatkuvaa äänimerkki = merkitse vertailumitta

Laservastaanottimissa on kaksi toleranssialuetta:

• Käsivarainen alue (10): Näyttö on suurella toleranssilla epätarkempaa käsivaraista kohdistamista varten.
• Tarkkuusalue (11): Näyttö on pienellä toleranssilla tarkkaa kohdistamista varten (esim. mittalattaan).

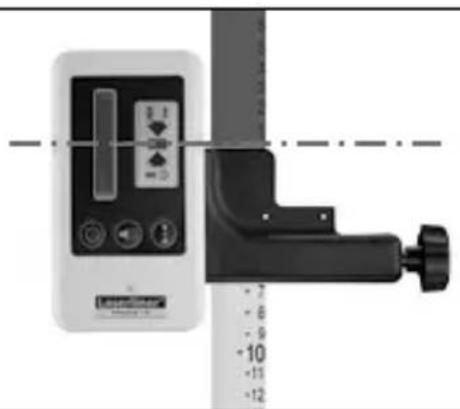

Yleiskiinnitin

Vastaanotin voidaan kiinnittää yleiskiinnittimellä mittalattaan. Flexi-mittalatta (Til.nro 080.50 – punainen / 080.51 – vihreä) soveltuu käytettäväksi kaikenlaisissa korkeuksien mittauksissa. Korkeuserot ovat luettavissa vaivattomasti ilman laskutoimituksia.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 10.17)
Laserin vastaanottoalue maks. 100 m
Virtalähde 2 kpl 1,5 V AAA-paristoa
Käyttöympäristö	0 ... 40°C, Ilmankosteus maks. 80% rH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -10 ... 70°C	Ilmankosteus maks. 80% rH
Paino (sis. paristot) 0,14 kg
Mitat (L x K x S) 60 x 110 x 23 mm

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=sesoli110

!
