Produkttype	Lasermodtager til røde og grønne roterende lasere
Mærke	Laserliner
Model	SensoLite 110 Set
Laserens modtageområde	Max. 100 m
Strømforsyning	2 AAA-batterier 1,5 V
Mål (l x h x d)	60 x 110 x 23 mm
Vægt (inkl. batterier)	0,14 kg
Arbejdsbetingelser	0 til 40 °C, maks. relativ luftfugtighed 80 % (ikke-kondenserende)
Maks. arbejdshøjde	4.000 m over havets overflade
Opbevaringsbetingelser	-10 til 70 °C, maks. relativ luftfugtighed 80 %
Hovedfunktioner	Cirkulær markeringsrille, laserens modtagefelt, magnet, universalbeslag, beslag til landmålerstokke, frirækkevidde og præcisionsområde, lydsignal til/fra
Batteristatusindikator	Ja
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; brug ikke slibende midler eller opløsningsmidler; fjern batterierne ved længere tids opbevaring
Sikkerhed	Overhold instruktionerne: undgå stærke magnetfelter (min. 30 cm afstand fra implantater/magneter), udsæt ikke for mekaniske belastninger eller ekstreme temperaturer
Garanti og reparerbarhed	Se hæftet "Yderligere bemærkninger og garanti"; ændring af instrumentet er ikke tilladt
Generelle oplysninger	Overholder EMC-direktiv 2014/30/EU; bortskaffelse i henhold til WEEE-direktivet

Ofte stillede spørgsmål - SensoLite 110 Set Laserliner

Hvilken type batterier skal jeg bruge til Laserliner SensoLite 110 Set?

Brug to AAA-batterier (1,5 V). Åbn batterirummet bagpå, og indsæt dem med korrekt polaritet.

Hvad er laserens maksimale modtageafstand?

Modtageområdet er maks. 100 meter under optimale forhold.

Hvordan bruger man de to toleranceområder?

Modtageren har to områder: frirækkevidde (bred tolerance til grovjustering) og præcisionsområde (fin tolerance til præcis justering, f.eks. med landmålerstokke).

Hvordan fastgør jeg modtageren på en stok?

Brug universalbeslaget til at montere modtageren på flexistokke (ref. 080.50 til rød, 080.51 til grøn). Markeringsrillen gør det muligt at notere højden.

Hvad betyder lydsignalerne?

Hurtige bip angiver, at du er langt fra strålens centrum, langsomme bip, at du nærmer dig, og en kontinuerlig tone, at du er præcis på det centrale mærke (13).

Hvilke forholdsregler skal tages med magneter?

Stærke magneter kan påvirke pacemakere og beskadige elektroniske enheder. Hold altid en afstand på mindst 30 cm fra implantater og følsomme genstande.

Hvordan vedligeholder jeg Laserliner SensoLite 110 Set?

Rengør komponenterne med en let fugtig klud. Brug ikke aggressive rengøringsmidler, opløsningsmidler eller skuremidler. Fjern batterierne ved længere tids opbevaring, og opbevar apparatet et tørt og rent sted.

Kan jeg bruge denne modtager med alle roterende lasere?

Ja, modtageren er designet til røde og grønne roterende lasere. Indstil den roterende laser til maksimal rotationshastighed for optimal detektion.

Hvad er temperaturforholdene for brug?

Apparatet fungerer fra 0 °C til 40 °C med maksimal relativ luftfugtighed på 80 % (ikke-kondenserende). Opbevaring er mulig fra -10 °C til 70 °C.

Hvordan bortskaffes dette apparat ved endt levetid?

Dette elektriske apparat skal indsamles og bortskaffes separat i henhold til WEEE-direktivet. Må ikke smides i husholdningsaffaldet.

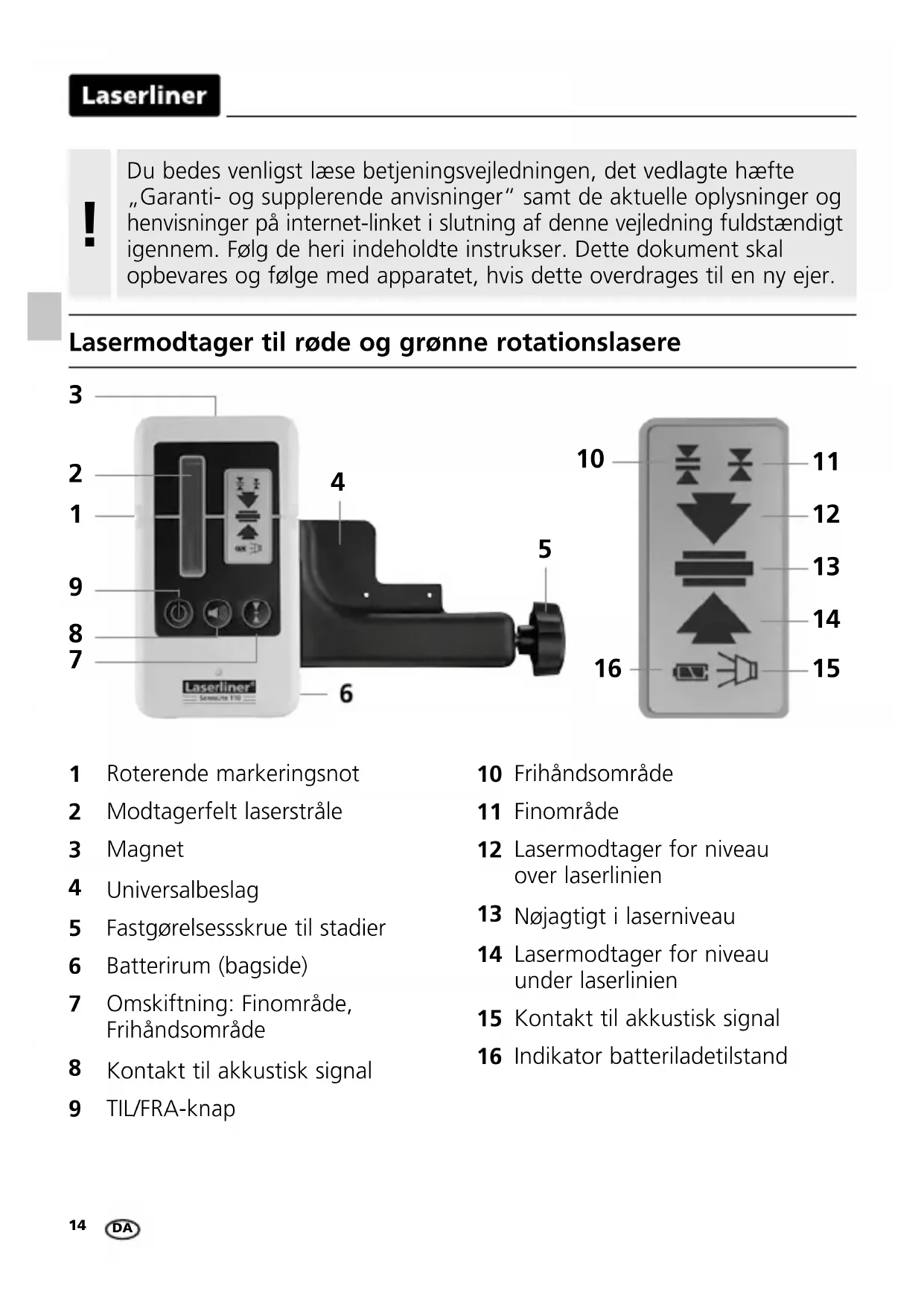

BRUGSANVISNING SensoLite 110 Set Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

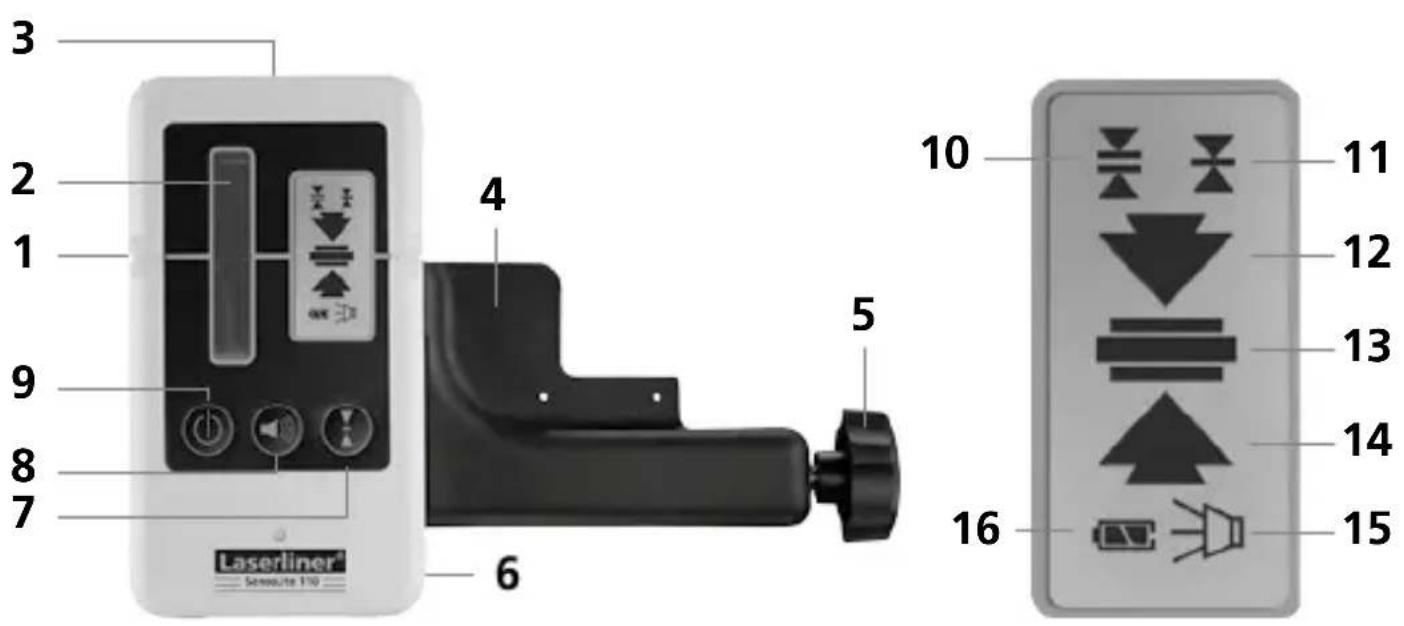

Lasermodtager til røde og grønne rotationslasere

1 Roterende markeringsnot
2 Modtagerfelt laserstråle
3 Magnet
4 Universalbeslag
5 Fastgørelsessskrue til stadier
6 Batterirum (bagside)
7 Omskiftning: Finområde, Frihåndsområde
8 Kontakt til akkustisk signal
9 TIL/FRA-knap

10 Frihåndsområde
11 Finområde
12 Lasermodtager for niveau over laserlinien
13 Nøjagtigt i laserniveau
14 Lasermodtager for niveau under laserlinien
15 Kontakt til akkustisk signal
16 Indikator batteriladetilstand

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
  – Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

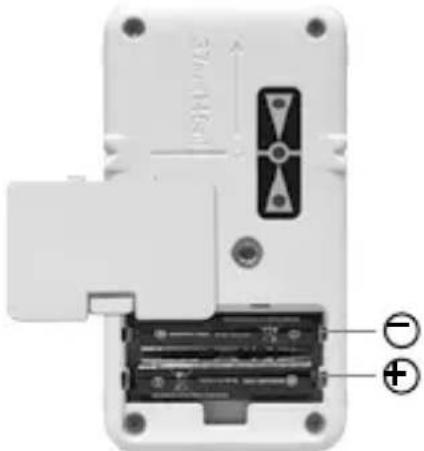

Indsættelse af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

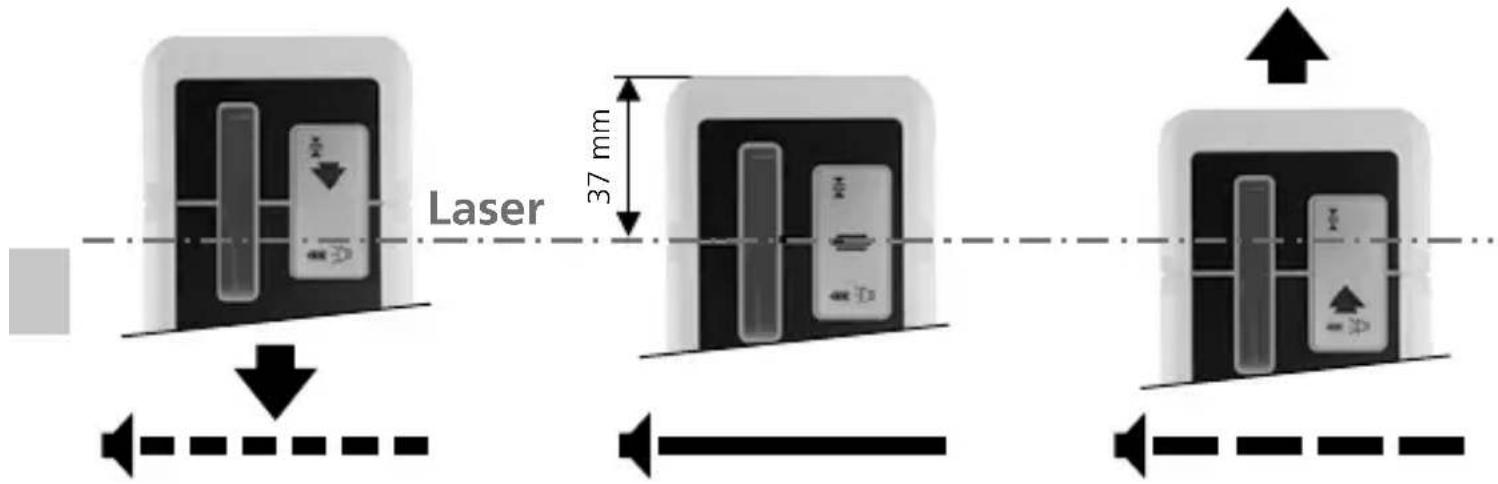

© Arbejde med lasermodtageren

Indstil rotationslaseren til den maksimale omdrejningshastighed, og tænd for lasermodtageren.

Nu kan lasermodtageren detektere laserstrålen over store afstande. Bevæg lasermodtageren op og ned gennem laserstrålen, til den midterste indikator (13) vises. Markér nu målehøjden på den roterende markeringsnot.

Hurtig biplyd Langsom bipperant lyd = markér referencemålet

Laseren har to toleranceområder:

• Frihåndsområde (10): Visning med stor tolerance, til grovindstilling med hånden.
• Finområde (11): Visning med lille tolerance, til finjustering (fx med radier).

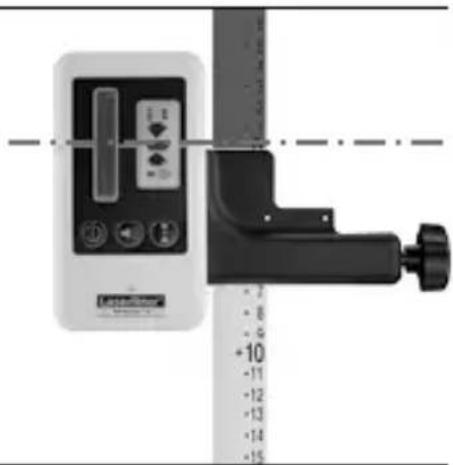

Universalbeslag

Lasermodtageren kan monteres på nivellerstadier med universalbeslaget. Flexi-stadiet 080.50 – rød / 080.51 – grøn er specielt velegnet til måling af niveauforskelle. Med flexi-stadiet kan højdeforskellen direkte aflæses på stadiets skala.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Forbehold for tekniske ændringer. 10.17)
Lasermodtagelsesområde max.	100 m
Strømforsyning 2 x AAA 1,5 Volt-batterier
Arbejdsbetingelser	0 ... 40°C, Luftfugtighed maks. 80% rH, ikke-kondenserende, Arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10 ...	70°C, Luftfugtighed maks. 80%rH
Vægt (inkl. batterier) 0,14 kg
Mål (b x h x l) 60 x 110 x 23 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=sesoli110

!
