Producttype	Laserontvanger voor rode en groene roterende lasers
Merk	Laserliner
Model	SensoLite 110 Set
Laserontvangstbereik	Maximaal 100 m
Stroomvoorziening	2 AAA-batterijen 1,5 V
Afmetingen (b x h x d)	60 x 110 x 23 mm
Gewicht (incl. batterijen)	0,14 kg
Werkomstandigheden	0 tot 40 °C, relatieve luchtvochtigheid max. 80% (niet-condenserend)
Max. werkhoogte	4000 m boven zeeniveau
Opslagomstandigheden	-10 tot 70 °C, relatieve luchtvochtigheid max. 80%
Belangrijkste functies	Circulaire markeringsgroef, laserontvangstveld, magneet, universele bevestiging, bevestiging voor meetlatten, handvrije zone en precisiezone, geluidssignaal aan/uit
Batterijladingsindicator	Ja
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen schurende of oplosmiddelhoudende producten gebruiken; batterijen verwijderen bij langdurige opslag
Veiligheid	Instructies opvolgen: vermijd sterke magneetvelden (min. 30 cm afstand van implantaten/magneten), niet blootstellen aan mechanische belasting of extreme temperaturen
Garantie en repareerbaarheid	Zie boekje "Aanvullende opmerkingen en garantie"; wijzigen van het instrument is verboden
Algemene informatie	Conform EMC-richtlijn 2014/30/EU; verwijdering conform AEEA-richtlijn

Veelgestelde vragen - SensoLite 110 Set Laserliner

Welk type batterijen moet ik gebruiken voor de Laserliner SensoLite 110 Set?

Gebruik twee AAA-batterijen (1,5 V). Open het batterijvak aan de achterzijde en plaats ze met de juiste polariteit.

Wat is het maximale ontvangstbereik van de laser?

Het ontvangstbereik is maximaal 100 m onder optimale omstandigheden.

Hoe gebruik ik de twee tolerantiezones?

De ontvanger heeft twee zones: de handvrije zone (grote tolerantie voor grove afstelling) en de precisiezone (fijne tolerantie voor nauwkeurige afstelling, bijvoorbeeld met meetlatten).

Hoe bevestig ik de ontvanger aan een meetlat?

Gebruik de universele bevestiging om de ontvanger op flexi-meetlatten te monteren (referenties 080.50 voor rood, 080.51 voor groen). De markeringsgroef dient om de hoogte aan te geven.

Wat betekenen de geluidssignalen?

Snelle pieptonen geven aan dat u ver van het midden van de laserstraal bent, langzame pieptonen dat u dichterbij komt, en een continu geluid dat u exact op het midden (13) bent.

Welke voorzorgsmaatregelen moet ik nemen met magneten?

Sterke magneten kunnen pacemakers beïnvloeden en elektronische apparaten beschadigen. Houd altijd een afstand van minimaal 30 cm tot implantaten en gevoelige objecten.

Hoe onderhoud ik de Laserliner SensoLite 110 Set?

Reinig de componenten met een licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of schuurmiddelen. Verwijder de batterijen bij langdurige opslag en bewaar het apparaat op een droge, schone plaats.

Kan ik deze ontvanger met alle roterende lasers gebruiken?

Ja, de ontvanger is ontworpen voor rode en groene roterende lasers. Stel de roterende laser in op de maximale rotatiesnelheid voor optimale detectie.

Wat zijn de temperatuurcondities voor gebruik?

Het apparaat werkt van 0 °C tot 40 °C met een maximale relatieve luchtvochtigheid van 80% (niet-condenserend). Opslag is mogelijk van -10 °C tot 70 °C.

Hoe moet ik dit apparaat aan het einde van zijn levensduur verwijderen?

Dit elektrische apparaat moet gescheiden worden ingezameld en verwijderd conform de AEEA-richtlijn. Gooi het niet bij het huishoudelijk afval.

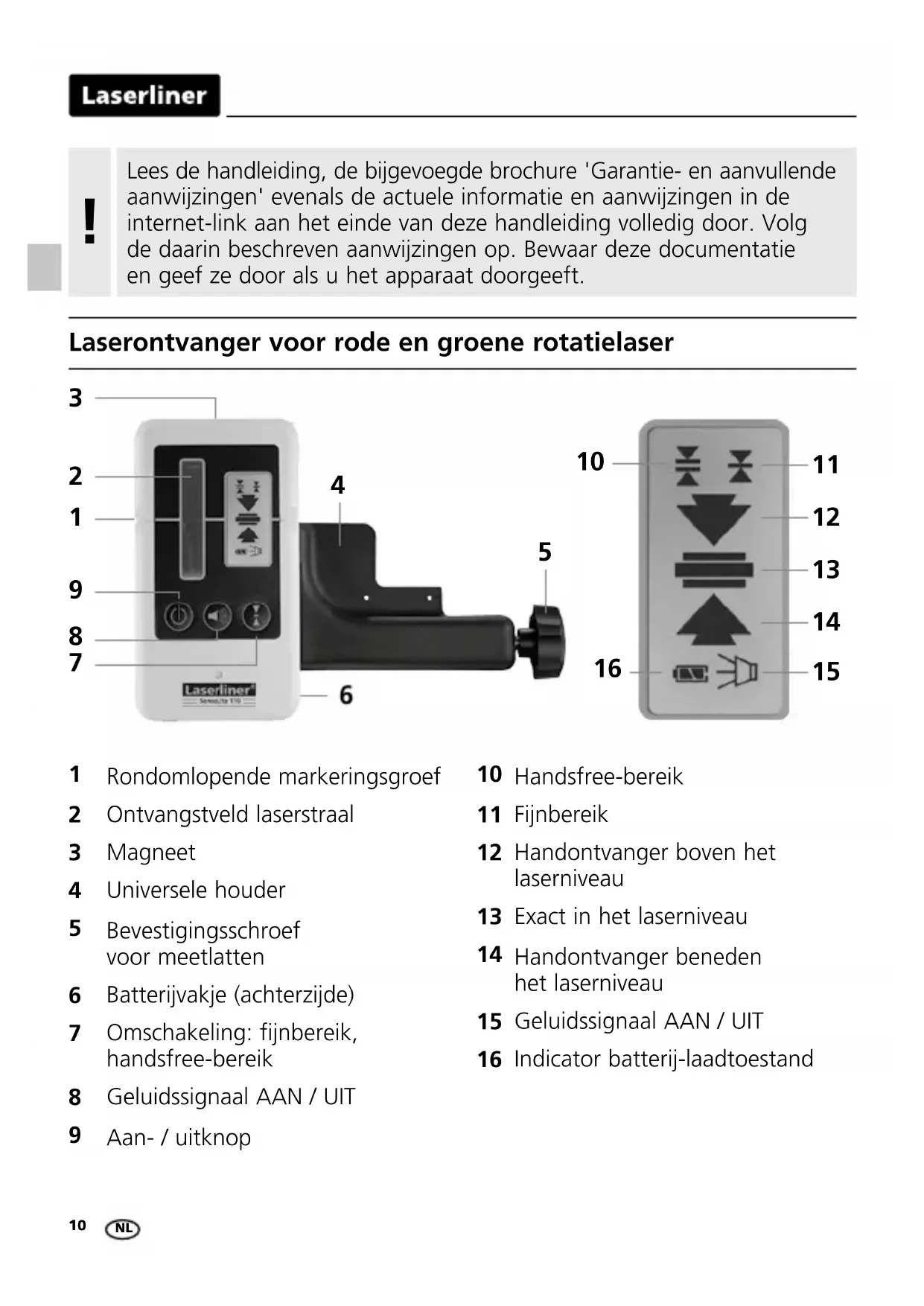

GEBRUIKSAANWIJZING SensoLite 110 Set Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

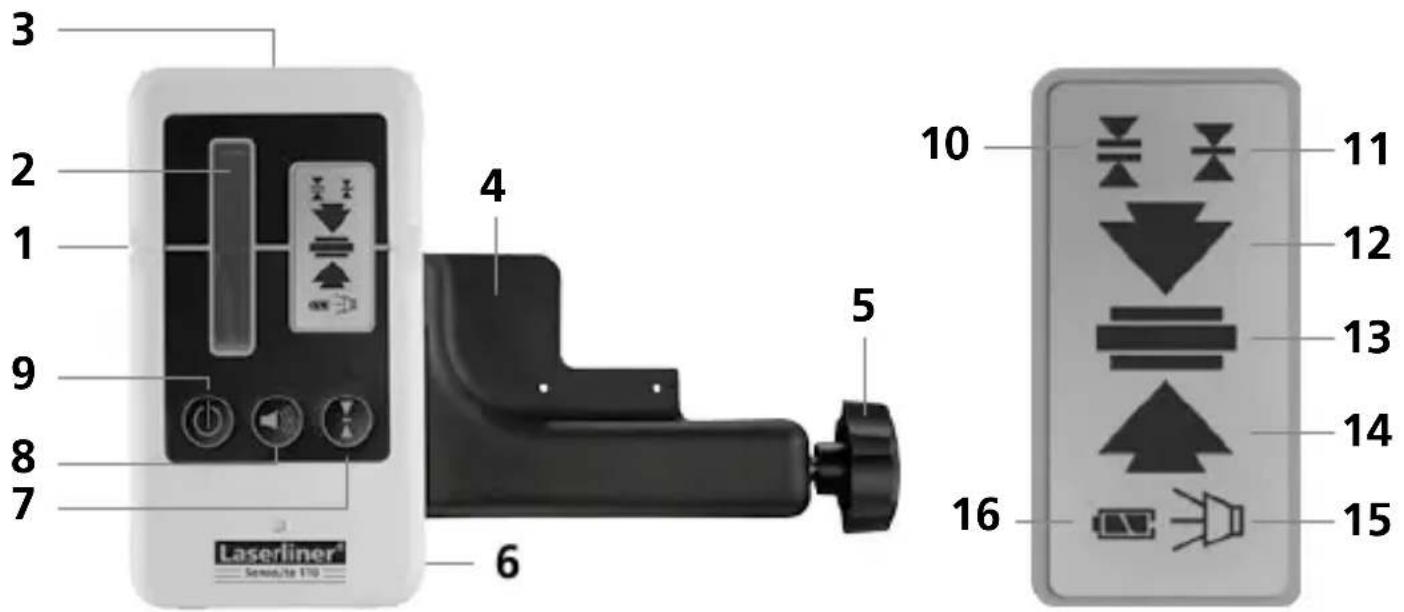

Laserontvanger voor rode en groene rotatielaser

1 Rondomlopende markeringsgroef
2 Ontvangstveld laserstraal
3 Magneet
4 Universele houder
5 Bevestigingsschroef voor meetlatten
6 Batterijvakje (achterzijde)
7 Omschakeling: fijnbereik, handsfree-bereik
8 Geluidssignaal AAN / UIT
9 Aan- / uitknop

10 Handsfree-bereik
11 Fijnbereik
12 Handontvanger boven het laserniveau
13 Exact in het laserniveau
14 Handontvanger beneden het laserniveau
15 Geluidssignaal AAN / UIT
16 Indicator batterij-laadtoestand

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
  – De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

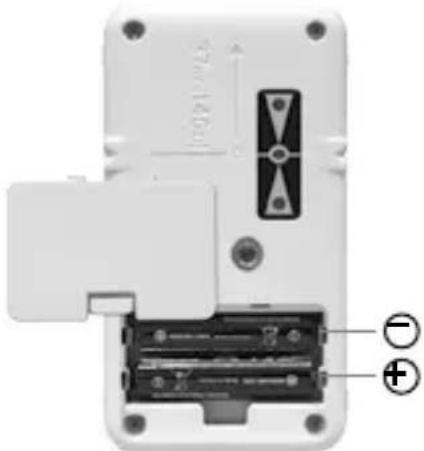

Plaatsen van de batterij

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

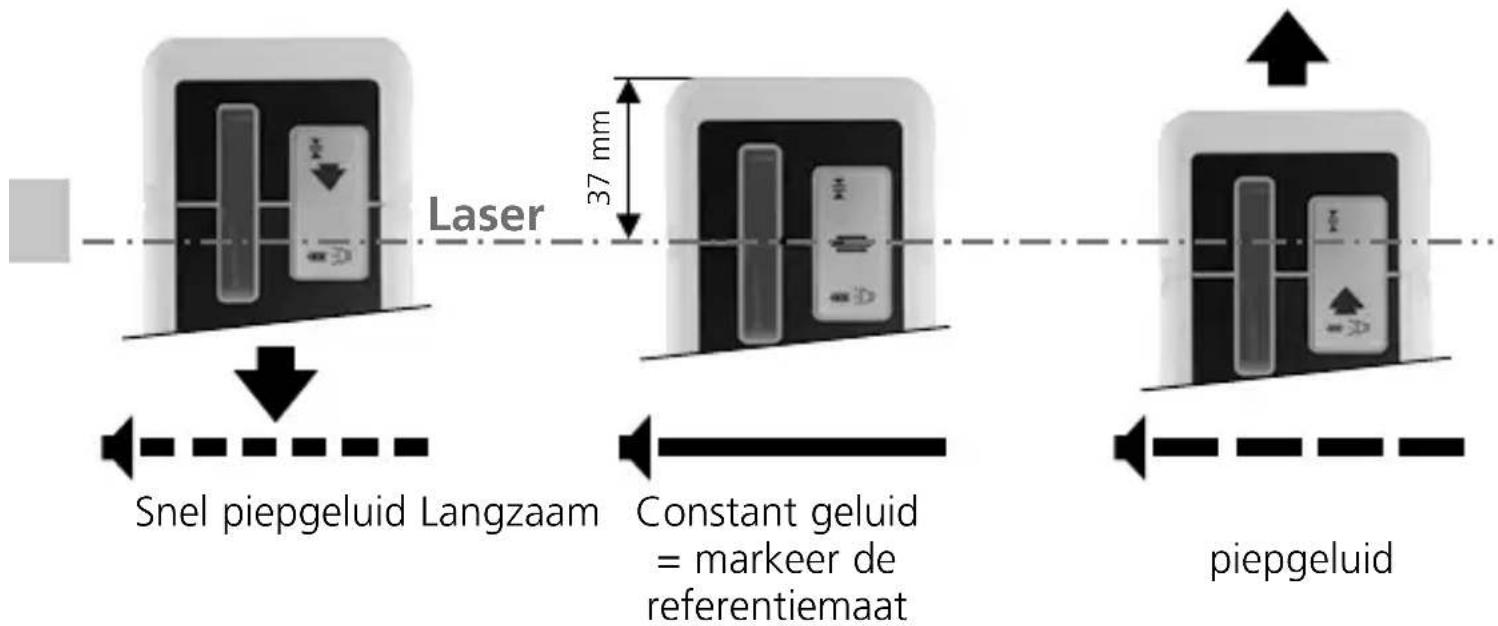

Werken met de laserontvanger

Stel de rotatielaser in op het maximale toerental en schakel de laserontvanger in. Nu kan de laserontvanger de laserstraal op grote afstand optimaal herkennen. Beweeg vervolgens de laserontvanger door de laserstraal omhoog en omlaag totdat de middelste weergave (13) verschijnt. Markeer nu de meethoogte op de rondomlopende markeergroef.

De laserontvangers beschikken over 2 tolerantiebereiken:

• Handsfree-bereik (10): weergave met grotere tolerantie voor een grove, handmatige uitlijning.
• Fijnbereik (11): weergave met kleinere tolerantie voor een fijne uitlijning (bijv. met meetlatten).

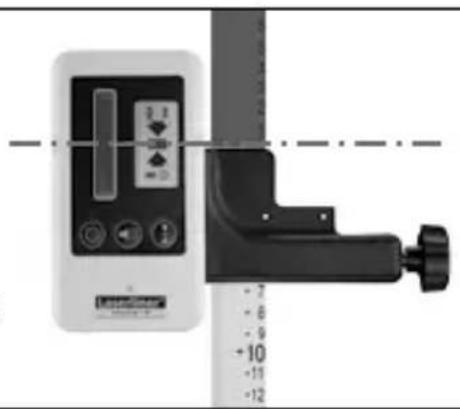

Universeel houder

De ontvanger kan d.m.v. de universeel houder aan de meetlatten bevestigd worden. Het is raadzaam, de flexibele meetlat (art.-nr.: 080.50) voor alle metingen van vloerhoogtes te gebruiken. Hiermee kunt u – zonder te moeten rekenen – direct hoogteverschillen vaststellen.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 'Elektromagnetische Felder' (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veranderingen voorbehouden. 10.17)
Laserontvangstbereik max.	100 m
Stroomvoorziening 2 x AAA	1,5 Volt-batterijen
Werkomstandigheden	0 ... 40°C, Luchtvochtigheid max. 80% rH,niet-condenserend, Werkhoogte max. 4000 mboven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70 °C, Luchtvochtigheid max. 80% rH
Gewicht (incl. batterijen) 0,14 kg
Afmetingen (B x H x D) 60 x 110 x 23 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=sesoli110

!
