SensoLite 110 Set - Poziomica laserowa Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik laserowy dla laserów obrotowych czerwonych i zielonych
Marka	Laserliner
Model	SensoLite 110 Set
Zasięg odbioru lasera	Maks. 100 m
Zasilanie	2 baterie AAA 1,5 V
Wymiary (dł. x wys. x gł.)	60 x 110 x 23 mm
Waga (z bateriami)	0,14 kg
Warunki pracy	0 do 40 °C, wilgotność względna maks. 80% (bez kondensacji)
Maksymalna wysokość pracy	4000 m n.p.m.
Warunki przechowywania	-10 do 70 °C, wilgotność względna maks. 80%
Główne funkcje	Rowek do oznaczania, pole odbioru lasera, magnes, uniwersalne mocowanie, mocowanie do łat mierniczych, zakres ręczny i precyzyjny, sygnał dźwiękowy włącz/wyłącz
Wskaźnik stanu baterii	Tak
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; nie używać ściernych środków ani rozpuszczalników; wyjąć baterie przed dłuższym przechowywaniem
Bezpieczeństwo	Przestrzegać zaleceń: unikać silnych pól magnetycznych (min. 30 cm od implantów/magnesów), nie narażać na obciążenia mechaniczne ani ekstremalne temperatury
Gwarancja i naprawialność	Patrz broszura „Uwagi dodatkowe i dotyczące gwarancji”; modyfikacja instrumentu zabroniona
Informacje ogólne	Zgodny z dyrektywą EMC 2014/30/UE; utylizacja zgodnie z dyrektywą WEEE

Często zadawane pytania - SensoLite 110 Set Laserliner

Jakiego rodzaju baterii należy użyć w Laserliner SensoLite 110 Set?

Użyj dwóch baterii typu AAA (1,5 V). Otwórz komorę baterii z tyłu i włóż je, przestrzegając polaryzacji.

Jaki jest maksymalny zasięg odbioru lasera?

Zasięg odbioru wynosi maksymalnie 100 m w optymalnych warunkach.

Jak korzystać z dwóch zakresów tolerancji?

Odbiornik ma dwa zakresy: zakres ręczny (szeroka tolerancja do wstępnego ustawienia) i zakres precyzyjny (wąska tolerancja do dokładnego ustawienia, np. z łatami mierniczymi).

Jak zamocować odbiornik na łacie?

Użyj uniwersalnego mocowania do montażu odbiornika na łatach elastycznych (referencje 080.50 dla czerwonego, 080.51 dla zielonego). Rowek do oznaczania umożliwia oznaczenie wysokości.

Co oznaczają sygnały dźwiękowe?

Szybkie sygnały dźwiękowe oznaczają, że jesteś daleko od środka wiązki, wolne sygnały, że się zbliżasz, a ciągły dźwięk, że jesteś dokładnie na centralnym oznaczeniu (13).

Jakie środki ostrożności należy zachować przy magnesach?

Silne magnesy mogą wpływać na rozruszniki serca i uszkadzać urządzenia elektroniczne. Zawsze zachowaj odległość co najmniej 30 cm od implantów i wrażliwych przedmiotów.

Jak konserwować Laserliner SensoLite 110 Set?

Wyczyść elementy lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących, rozpuszczalników ani proszków ściernych. Wyjmij baterie w przypadku dłuższego przechowywania i przechowuj urządzenie w suchym i czystym miejscu.

Czy mogę używać tego odbiornika ze wszystkimi laserami obrotowymi?

Tak, odbiornik jest przeznaczony do laserów obrotowych czerwonych i zielonych. Ustaw laser obrotowy na maksymalną prędkość obrotową dla optymalnego wykrywania.

Jakie są warunki temperaturowe do użytkowania?

Urządzenie działa w zakresie 0 °C do 40 °C przy maksymalnej wilgotności względnej 80% (bez kondensacji). Przechowywanie możliwe od -10 °C do 70 °C.

Jak utylizować to urządzenie po zakończeniu eksploatacji?

To urządzenie elektryczne musi być zbierane i utylizowane selektywnie zgodnie z dyrektywą WEEE. Nie wyrzucaj go wraz z odpadami domowymi.

INSTRUKCJA OBSŁUGI SensoLite 110 Set Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

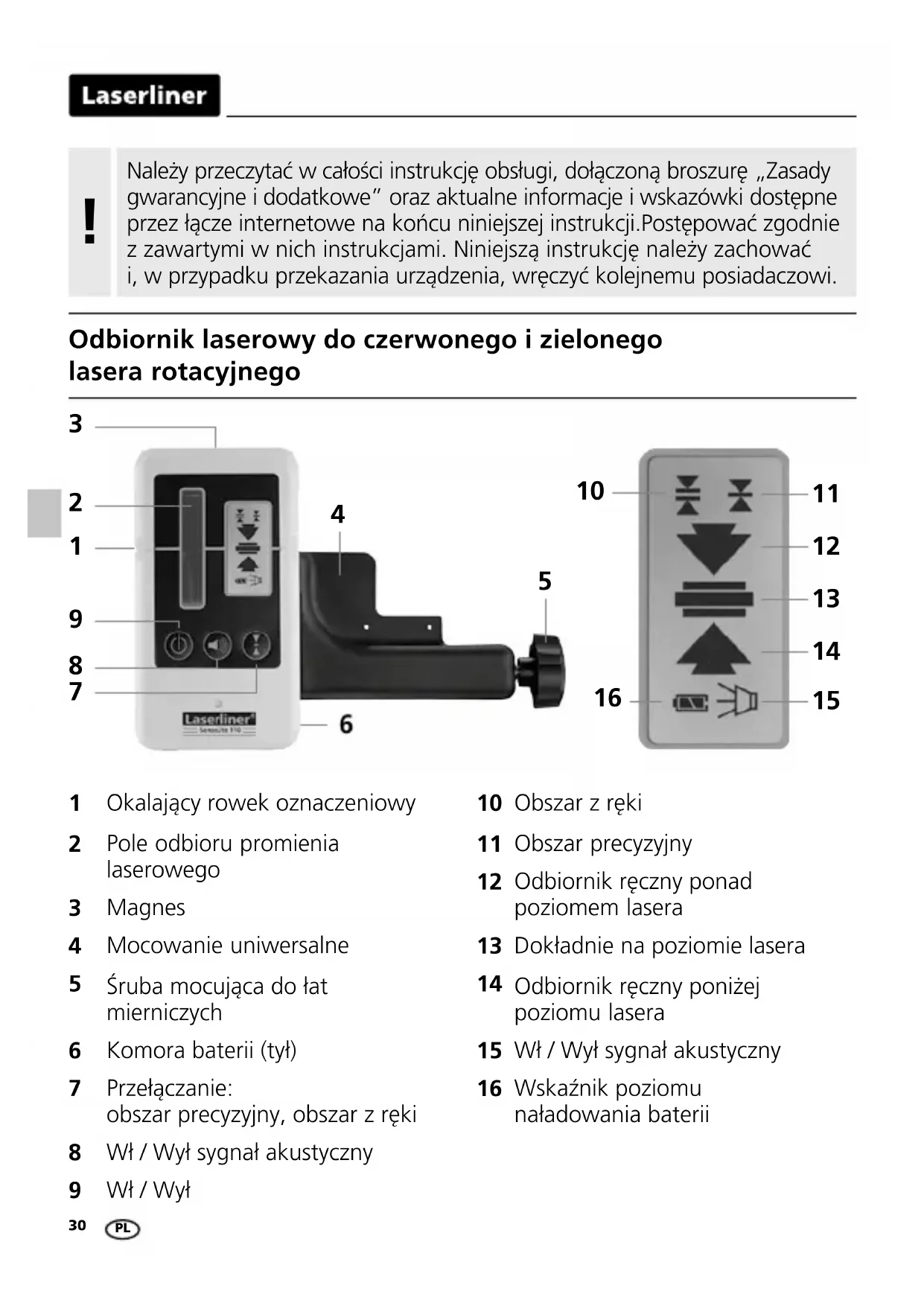

Odbiornik laserowy do czerwonego i zielonego lasera rotacyjnego

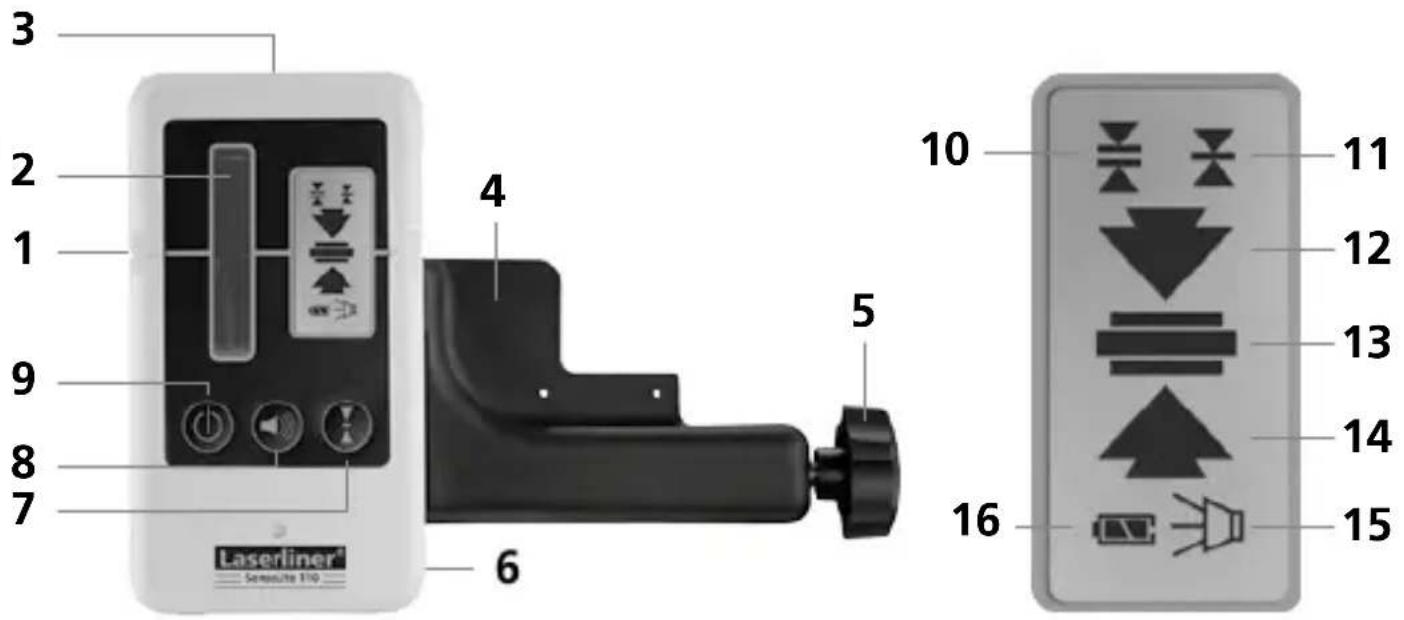

1 Okalający rowek oznaczeniowy
2 Pole odbioru promienia laserowego
3 Magnes
4 Mocowanie uniwersalne
5 Śruba mocująca do łat mierniczych
6 Komora baterii (tył)
7 Przełączanie: obszar precyzyjny, obszar z ręki
8 Wł / Wył sygnał akustyczny
9 Wł / Wył

10 Obszar z ręki
11 Obszar precyzyjny
12 Odbiornik ręczny ponad poziomem lasera
13 Dokładnie na poziomie lasera
14 Odbiornik ręczny poniżej poziomu lasera
15 Wł / Wył sygnał akustyczny
16 Wskaźnik poziomu naładowania baterii

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w pecyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na wpływ obciążení mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

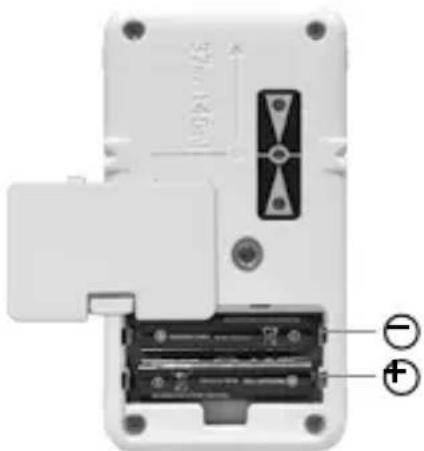

Wkładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Praca z odbiornikiem laserowym

Ustawić laser rotacyjny na maksymalną prędkość obrotową i włączyć odbiornik laserowy.

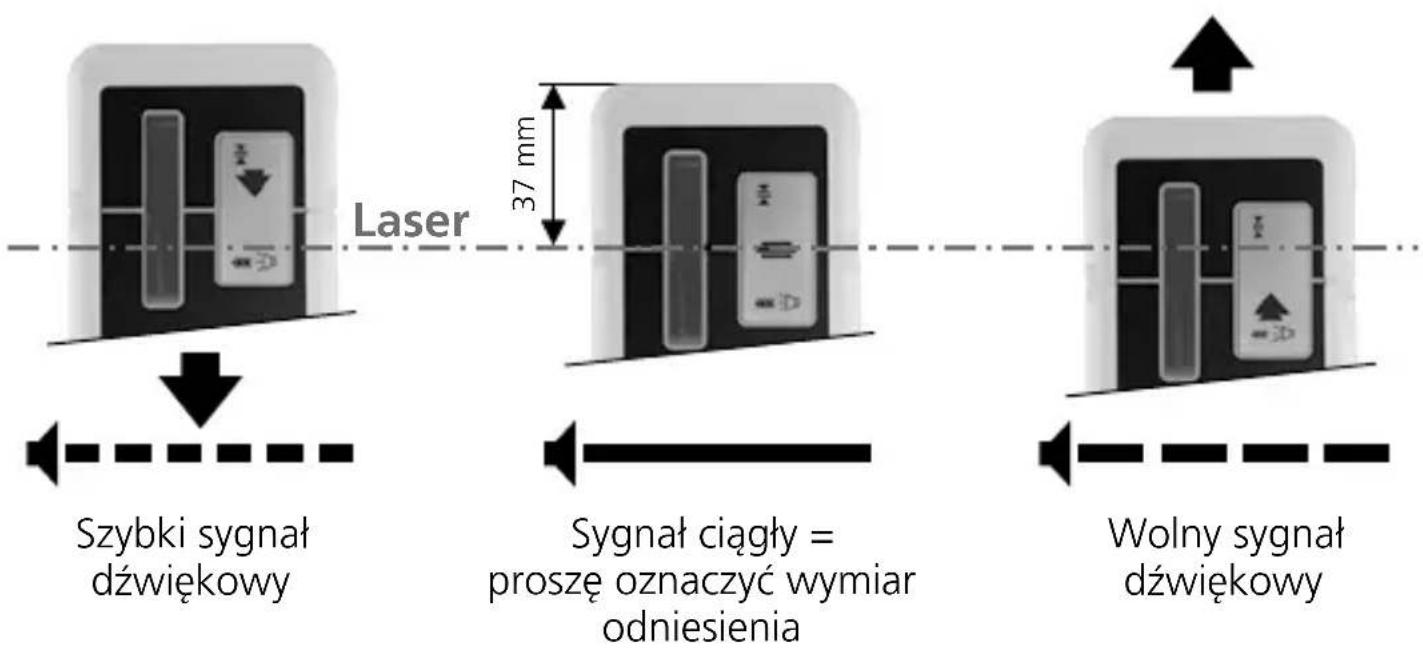

Teraz odbiornik lasera optymalnie rozpoznaje promień laserowy z dużej odległości. Proszę poruszać odbiornik laserowy przez promień lasera w górę i w dół, aż do pojawienia się środkowego wskazania (13). Zaznaczyć wysokość pomiaru na wysokości okalającego rowka oznaczeniowego.

Odbiorniki laserowe mają dwa obszary tolerancji:

– Obszar z ręki (10): wskazanie z większą tolerancją, do ustawiania z grubsza z ręki.
– Obszar precyzyjny (11): wskazanie z mniejszą tolerancją, do ustawiania precyzyjnego (np. z łatami mierniczymi)

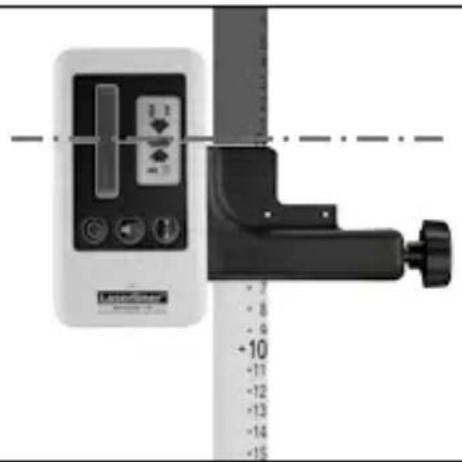

Mocowanie uniwersalne

Odbiornik laserowy może być za pomocą uniwersalnego uchwytu mocowany do łat mierniczych. Łata pomiarowa (Numer Artykułu 080.50 – czerwony / 080.51 – zielony) jest polecana przy pomiarach względem podłoża. Dzięki niej można bez obliczeń wyznaczać różnice wysokości.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np.w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne (Zmiany zastrzeżone. 10.17)
Zakres odbioru lasera maks. 100 m
Zasilanie 2 baterie AAA 1,5 V
Warunki pracy	0 ... 40°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10 ... 70°C, Wilgotność powietrza maks. 80% wilgotności względnej
Masa (z baterią) 0,14 kg
Wymiary (szer. x wys. x gł.) 60 x 110 x	23 mm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=sesoli110

!
