Type de produit	Récepteur laser pour lasers rotatifs rouges et verts
Marque	Laserliner
Modèle	SensoLite 110 Set
Plage de réception du laser	100 m maximum
Alimentation électrique	2 piles AAA 1,5 V
Dimensions (l x h x p)	60 x 110 x 23 mm
Poids (piles incluses)	0,14 kg
Conditions de travail	0 à 40 °C, humidité relative max. 80 % (sans condensation)
Altitude de travail max.	4 000 m au-dessus du niveau de la mer
Conditions de stockage	-10 à 70 °C, humidité relative max. 80 %
Fonctions principales	Rainure de repérage circulaire, champ de réception du laser, aimant, fixation universelle, fixation pour jalons d'arpenteur, plage à main levée et plage de précision, signal sonore marche/arrêt
Indicateur de charge des piles	Oui
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de produits abrasifs ou solvants ; retirer les piles avant stockage prolongé
Sécurité	Respecter les consignes : éviter les champs magnétiques puissants (distance min. 30 cm des implants/aimants), ne pas exposer à des charges mécaniques ou températures extrêmes
Garantie et réparabilité	Voir carnet « Remarques supplémentaires et concernant la garantie » ; modification de l'instrument interdite
Informations générales	Conforme directive CEM 2014/30/UE ; élimination selon directive DEEE

FOIRE AUX QUESTIONS - SensoLite 110 Set Laserliner

Quel type de piles dois-je utiliser pour le Laserliner SensoLite 110 Set ?

Utilisez deux piles de type AAA (1,5 V). Ouvrez le compartiment à piles au dos et insérez-les en respectant la polarité.

Quelle est la portée maximale de réception du laser ?

La plage de réception est de 100 mètres maximum en conditions optimales.

Comment utiliser les deux plages de tolérance ?

Le récepteur dispose de deux plages : la plage à main levée (tolérance large pour un ajustage grossier) et la plage de précision (tolérance fine pour un ajustage précis, par exemple avec des jalons d'arpenteur).

Comment fixer le récepteur sur une mire ?

Utilisez la fixation universelle pour monter le récepteur sur des mires-flexi (références 080.50 pour rouge, 080.51 pour vert). La rainure de repérage permet de noter la hauteur.

Que signifient les signaux sonores ?

Des bips rapides indiquent que vous êtes loin du centre du faisceau, des bips lents que vous vous rapprochez, et un son continu que vous êtes exactement sur le repère central (13).

Quelles sont les précautions à prendre avec les aimants ?

Les aimants puissants peuvent affecter les stimulateurs cardiaques et endommager les appareils électroniques. Maintenez toujours une distance d'au moins 30 cm des implants et des objets sensibles.

Comment entretenir le Laserliner SensoLite 110 Set ?

Nettoyez les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage agressifs, de solvants ou de récurants. Retirez les piles en cas de stockage prolongé et conservez l'appareil dans un endroit sec et propre.

Puis-je utiliser ce récepteur avec tous les lasers rotatifs ?

Oui, le récepteur est conçu pour les lasers rotatifs rouges et verts. Réglez le laser rotatif à la vitesse de rotation maximale pour une détection optimale.

Quelles sont les conditions de température pour l'utilisation ?

L'appareil fonctionne de 0 °C à 40 °C avec une humidité relative maximale de 80 % (sans condensation). Le stockage est possible de -10 °C à 70 °C.

Comment éliminer cet appareil en fin de vie ?

Cet appareil électrique doit être collecté et éliminé sélectivement conformément à la directive DEEE. Ne le jetez pas avec les ordures ménagères.

MODE D'EMPLOI SensoLite 110 Set Laserliner

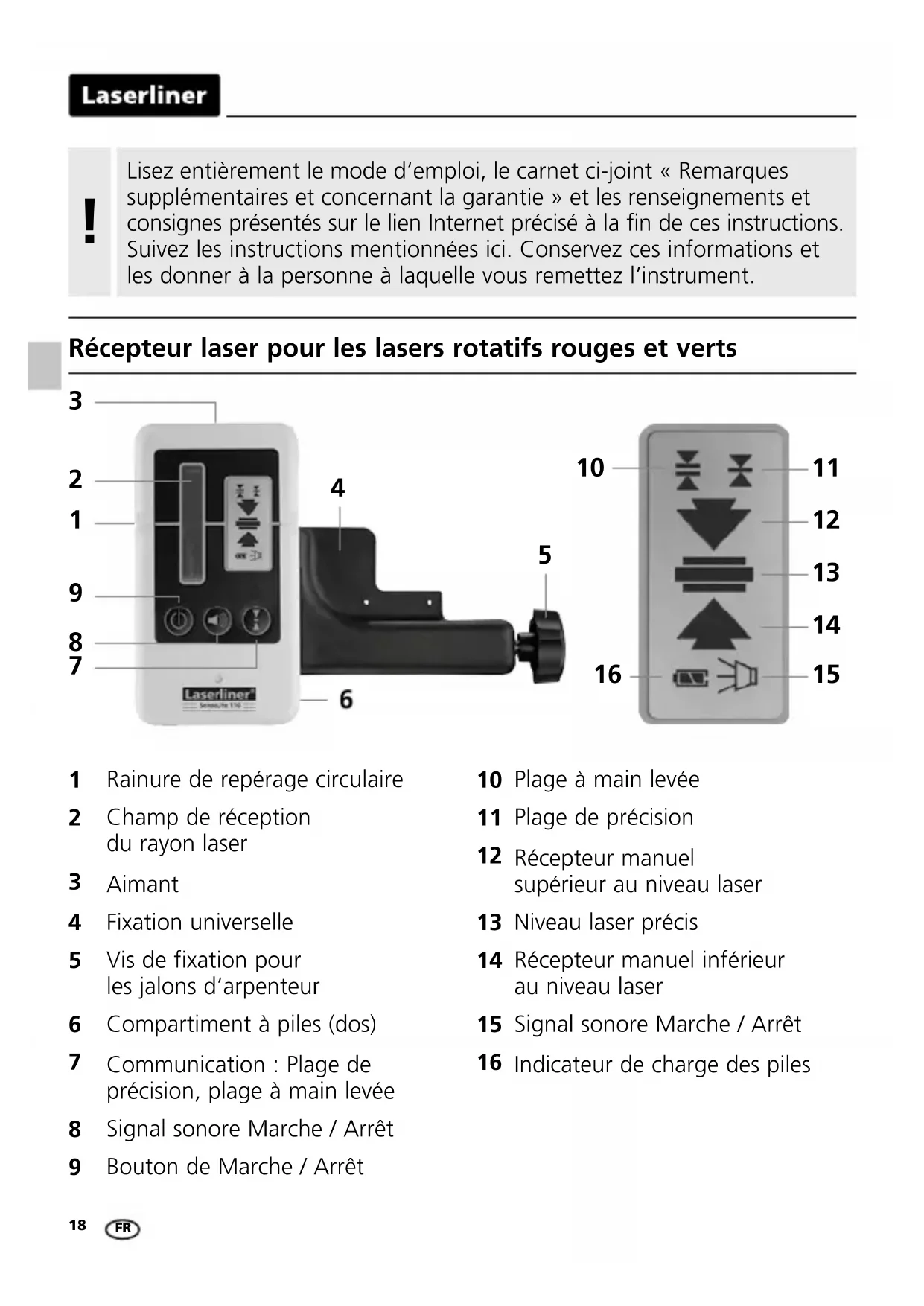

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Récepteur laser pour les lasers rotatifs rouges et verts

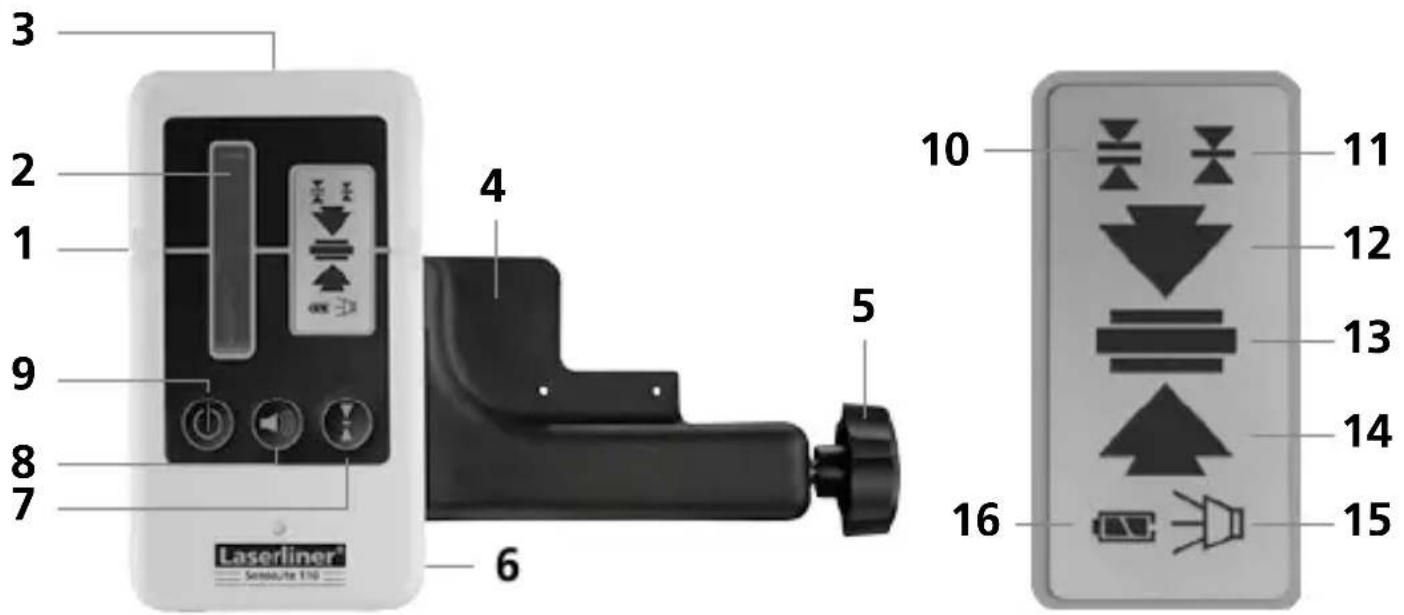

1 Rainure de repérage circulaire 2 Champ de réception du rayon laser 3 Aimant 4 Fixation universelle 5 Vis de fixation pour les jalons d'arpenteur 6 Compartiment à piles (dos) 7 Communication : Plage de précision, plage à main levée 8 Signal sonore Marche / Arrêt 9 Bouton de Marche / Arrêt

10 Plage à main levée 11 Plage de précision 12 Récepteur manuel supérieur au niveau laser 13 Niveau laser précis 14 Récepteur manuel inférieur au niveau laser 15 Signal sonore Marche / Arrêt 16 Indicateur de charge des piles

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

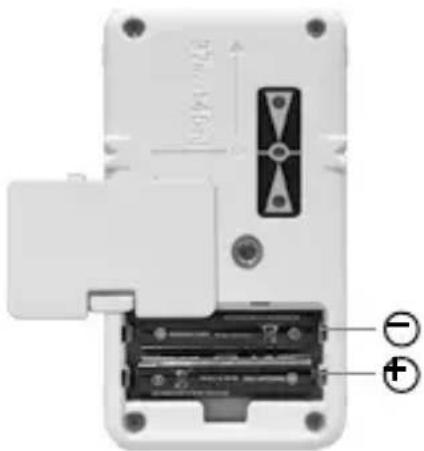

Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

Travailler avec le récepteur

Régler le laser rotatif à la vitesse de rotation maximale.

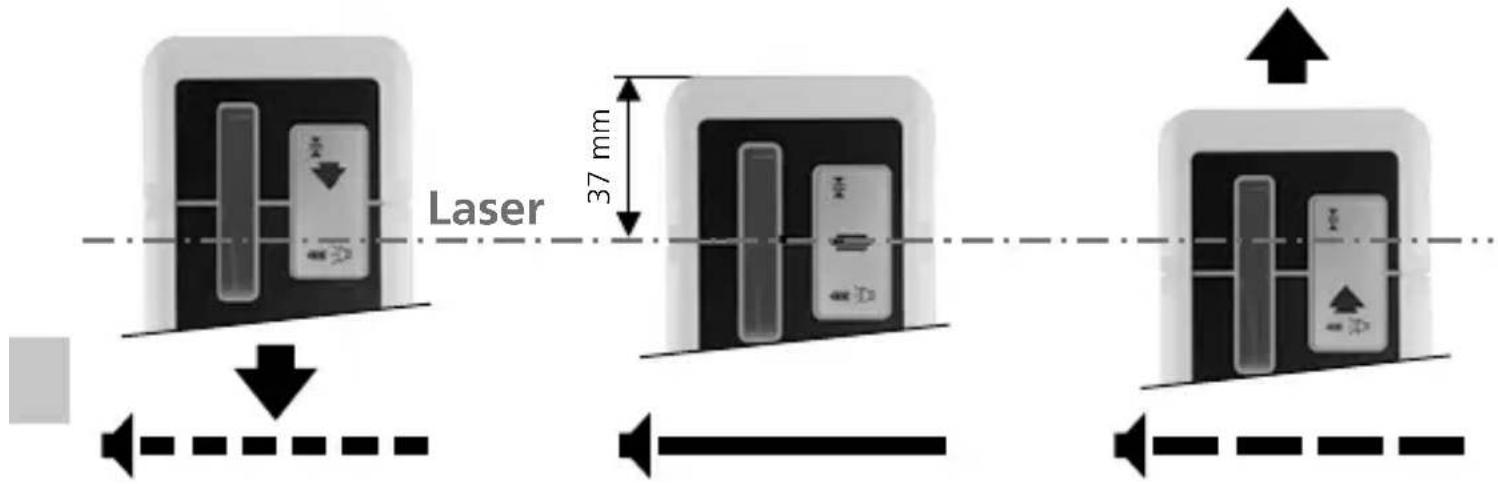

Le récepteur laser peut détecter de manière optimale le rayon laser sur une grande distance. Déplacer ensuite le récepteur laser vers le haut et vers le bas à travers le rayon laser jusqu'à ce que le repère central (13) apparaisse. Noter la hauteur de mesure au niveau de la rainure de repérage circulaire.

Bips rapides Bips lents Son continu = Marquez la mesure de référence

Le récepteur laser dispose de 2 plages de tolérance:

• Plage à main levée (10) : affichage à tolérance plus importante pour l'ajustage grossier à la main.
• Plage de précision (11) : affichage à tolérance plus faible pour un ajustage précis (par ex. avec des jalons d'arpenteur).

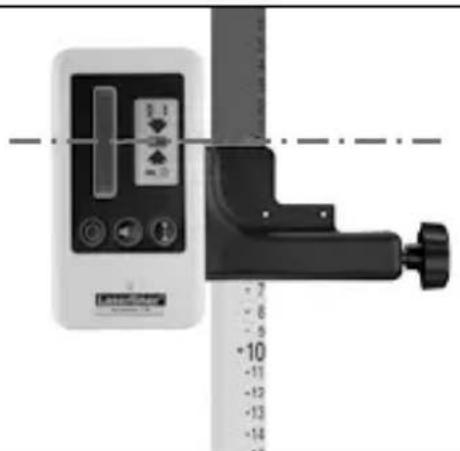

Fixation universelle

Le récepteur de laser peut être fixé sur des mires-flexi avec la fixation universelle. La mire-flexi (référence 080.50 – rouge / 080.51 – vert) est recommandée pour toutes les mesures de niveaux de sols. Elle permet de déterminer directement les différences de hauteur sans faire de calculs.

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs).

En ce qui concerne les effets de puissants champs magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la République fédérale d'Allemagne, la directive de la caisse professionnelle d'assurance-maladie (BGV B11 §14) relative aux « champs magnétiques ».

Afin d'éviter toute influence gênante, veuillez toujours maintenir les aimants à une distance d'au moins 30 cm des implants et appareils respectivement en danger.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques (Sous réserve de modifications techniques. 10.17)
Plage de réception du laser 100 m au maximum
Alimentation électrique piles 2 x AAA 1,5 Volt
Conditions de travail	0 ... 40°C, Humidité relative de l'air max. 80% rH, non condensante, Altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, Humidité relative de l'air max. 80% rH
Poids (pile incluse) 0,14 kg
Dimensions (l x h x p) 60 x 110 x 23 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=sesoli110
