Produkttyp	Laserempfänger für rote und grüne Rotationslaser
Marke	Laserliner
Modell	SensoLite 110 Set
Laserempfangsbereich	max. 100 m
Stromversorgung	2 AAA-Batterien 1,5 V
Abmessungen (B x H x T)	60 x 110 x 23 mm
Gewicht (mit Batterien)	0,14 kg
Arbeitsbedingungen	0 °C bis 40 °C, rel. Luftfeuchtigkeit max. 80 % (nicht kondensierend)
max. Arbeitshöhe	4 000 m über dem Meeresspiegel
Lagerbedingungen	-10 °C bis 70 °C, rel. Luftfeuchtigkeit max. 80 %
Hauptfunktionen	Kreisförmige Markierungsnut, Laserempfangsfeld, Magnet, Universalhalterung, Halterung für Vermessungsstäbe, Grob- und Feinbereich, akustisches Signal Ein/Aus
Batteriestandsanzeige	Ja
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen; keine Scheuer- oder Lösungsmittel verwenden; Batterien bei längerer Lagerung entnehmen
Sicherheit	Hinweise beachten: Starke Magnetfelder vermeiden (mind. 30 cm Abstand zu Implantaten/Magneten), nicht mechanisch belasten oder extremen Temperaturen aussetzen
Garantie und Reparierbarkeit	Siehe Broschüre „Zusätzliche Hinweise und Garantiehinweise"; Veränderungen am Gerät nicht erlaubt
Allgemeine Informationen	Konform mit EMV-Richtlinie 2014/30/EU; Entsorgung gemäß WEEE-Richtlinie

Häufig gestellte Fragen - SensoLite 110 Set Laserliner

Welche Batterietyp muss ich für das Laserliner SensoLite 110 Set verwenden?

Verwenden Sie zwei AAA-Batterien (1,5 V). Öffnen Sie das Batteriefach auf der Rückseite und legen Sie die Batterien unter Beachtung der Polarität ein.

Was ist die maximale Reichweite des Laserempfängers?

Der Empfangsbereich beträgt unter optimalen Bedingungen maximal 100 Meter.

Wie verwende ich die beiden Toleranzbereiche?

Der Empfänger verfügt über zwei Bereiche: den Grobbereich (große Toleranz für grobe Einstellung) und den Feinbereich (feine Toleranz für präzise Einstellung, z.B. mit Vermessungsstäben).

Wie befestige ich den Empfänger an einer Nivellierlatte?

Verwenden Sie die Universalhalterung, um den Empfänger an Flexi-Latten (Referenzen 080.50 für rot, 080.51 für grün) zu montieren. Die Markierungsnut ermöglicht das Notieren der Höhe.

Was bedeuten die akustischen Signale?

Schnelle Pieptöne zeigen an, dass Sie weit von der Strahlmitte entfernt sind, langsame Pieptöne, dass Sie sich nähern, und ein Dauerton, dass Sie sich genau auf der Mitte (13) befinden.

Welche Vorsichtsmaßnahmen sind bei Magneten zu beachten?

Starke Magnete können Herzschrittmacher beeinträchtigen und elektronische Geräte beschädigen. Halten Sie stets einen Abstand von mindestens 30 cm zu Implantaten und empfindlichen Gegenständen ein.

Wie pflege ich das Laserliner SensoLite 110 Set?

Reinigen Sie die Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterien bei längerer Lagerung und bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Kann ich diesen Empfänger mit allen Rotationslasern verwenden?

Ja, der Empfänger ist für rote und grüne Rotationslaser ausgelegt. Stellen Sie den Rotationslaser auf die maximale Drehzahl für optimale Detektion ein.

Welche Temperaturbedingungen gelten für den Betrieb?

Das Gerät arbeitet von 0 °C bis 40 °C bei einer maximalen relativen Luftfeuchtigkeit von 80 % (nicht kondensierend). Die Lagerung ist von -10 °C bis 70 °C möglich.

Wie entsorge ich dieses Gerät am Ende seiner Lebensdauer?

Dieses Elektrogerät muss gemäß der WEEE-Richtlinie getrennt gesammelt und entsorgt werden. Werfen Sie es nicht in den Hausmüll.

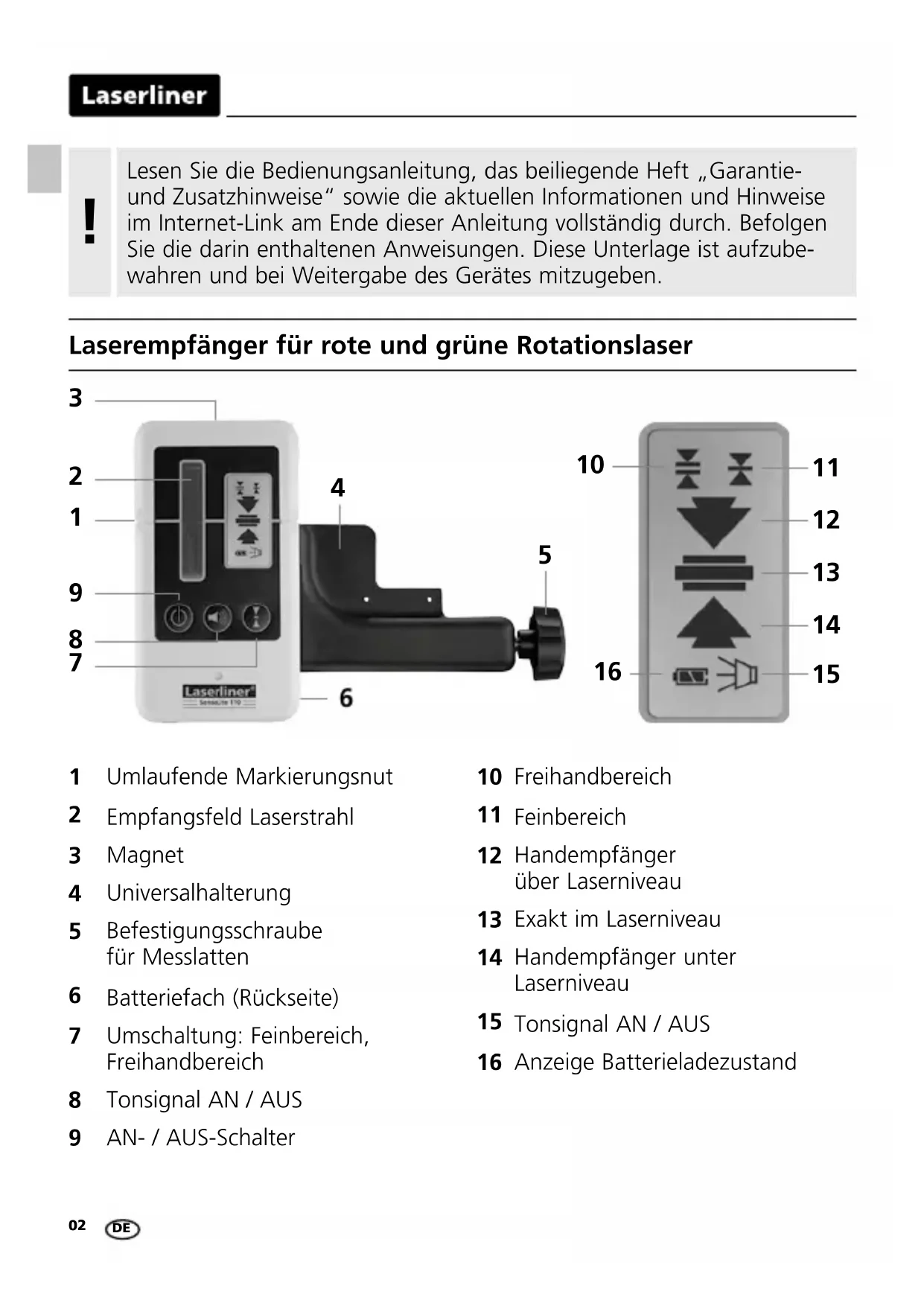

BEDIENUNGSANLEITUNG SensoLite 110 Set Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

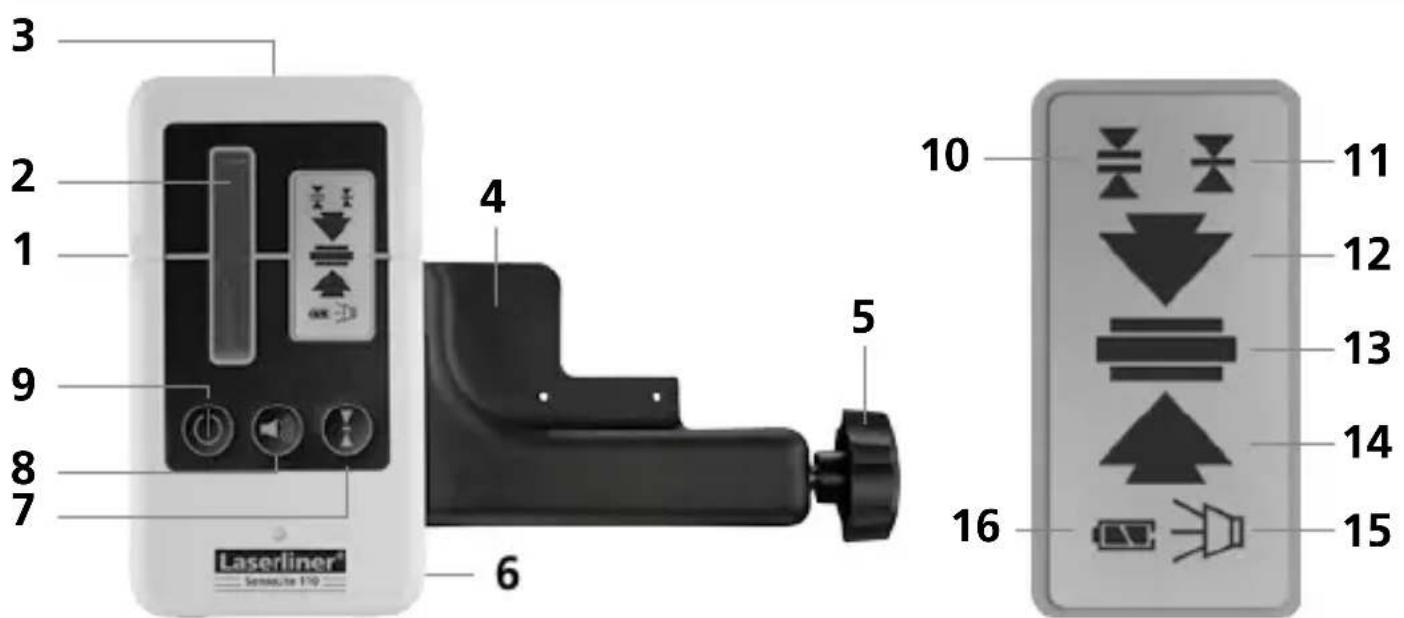

Laserempfänger für rote und grüne Rotationslaser

1 Umlaufende Markierungsnut
2 Empfangsfeld Laserstrahl
3 Magnet
4 Universalhalterung
5 Befestigungsschraube für Messlatten
6 Batteriefach (Rückseite)
7 Umschaltung: Feinbereich, Freihandbereich
8 Tonsignal AN / AUS
9 AN- / AUS-Schalter

10 Freihandbereich
11 Feinbereich
12 Handempfänger über Laserniveau
13 Exakt im Laserniveau
14 Handempfänger unter Laserniveau
15 Tonsignal AN / AUS
16 Anzeige Batterieladezustand

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
  Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

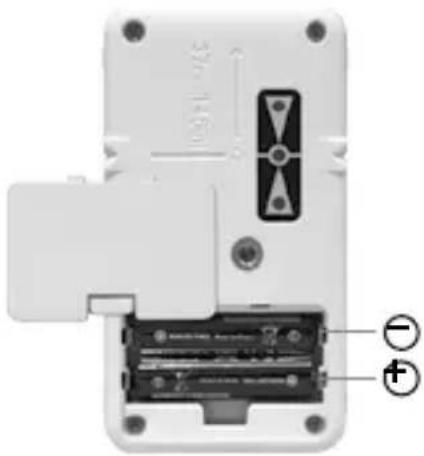

Einlegen der Batterie

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

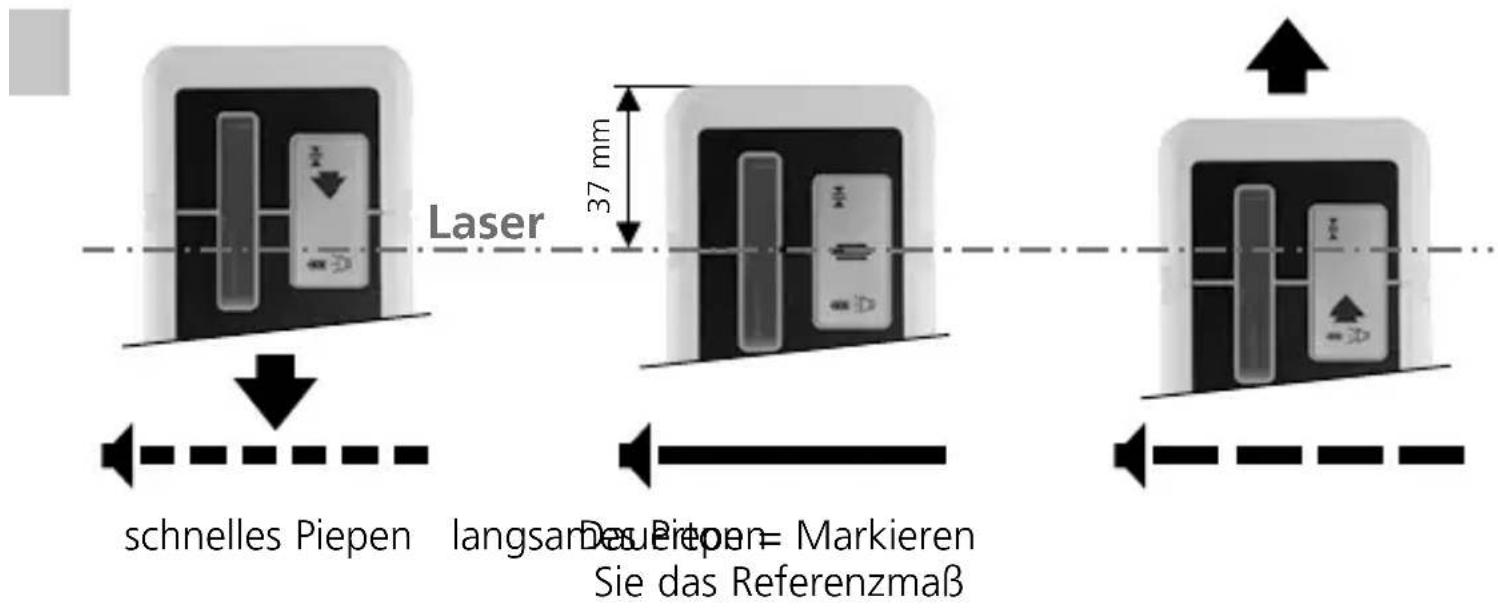

Arbeiten mit dem Laserempfänger

Den Rotationslaser auf die maximale Drehzahl einstellen und den Laserempfänger einschalten.

Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf- und abwärts, bis die mittlere Anzeige (13) erscheint. Markieren Sie nun die Messhöhe an der umlaufenden Markierungsnut.

Der Laser-Empfänger verfügen über 2 Toleranzbereiche:

• Freihandbereich (10): Modus mit größerer Toleranz, für grobes Ausrichten von Hand.
• Feinbereich (11): Modus mit kleinerer Toleranz, für feines Ausrichten (z.B. mit Messlatten).

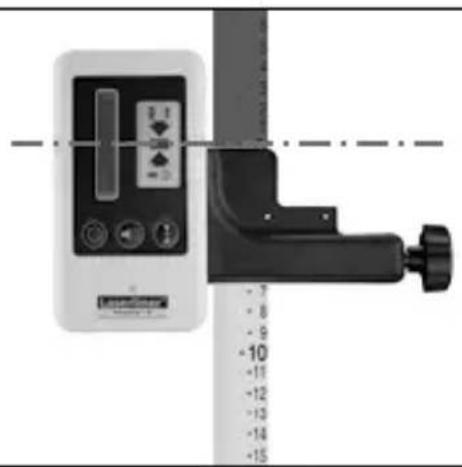

Universalhalterung

Der Laserempfänger kann mit der Universalhalterung an Messlatten befestigt werden. Die Fleximesslatte (Art-Nr.: 080.50 – rot / 080.51 – grün) ist für alle Messungen von Bodenhöhen zu empfehlen. Mit dieser können Sie ohne zu rechnen direkt Höhenunterschiede ermitteln.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (technische Änderungen vorbehalten. 10.17)
Laser-Empfangsbereich max. 100 m
Stromversorgung 2 x AAA 1,5	Volt Batterien
Arbeitstemperatur	0°C...40°C, Luftfeuchtigkeit max. 80%rH,nicht kondensierend, Arbeitshöhe max. 4000 müber NN (Normalnull)
Lagertemperatur -10°C...70°C	Luftfeuchtigkeit max. 80%rH
Gewicht (inkl. Batterie) 0,14 kg
Abmessungen (B x H x T) 60 x	110 x 23 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=sesoli110
