SensoLite 110 Set - Laserpassare Laserliner - Gratis bruksanvisning och manual

Typ av produkt	Lasermottagare för röda och gröna rotationslasrar
Varumärke	Laserliner
Modell	SensoLite 110 Set
Lasermottagningens räckvidd	100 m maximalt
Strömförsörjning	2 AAA-batterier 1,5 V
Dimensioner (l x h x d)	60 x 110 x 23 mm
Vikt (batterier inkluderade)	0,14 kg
Arbetsförhållanden	0 till 40 °C, relativ luftfuktighet max. 80 % (ingen kondensation)
Max. arbetshöjd	4 000 m över havet
Förvaringsförhållanden	-10 till 70 °C, relativ luftfuktighet max. 80 %
Huvudfunktioner	Cirkulärt märkspår, lasermottagningsfält, magnet, universalinfästning, infästning för mätstänger, fritt handhållet område och precisionsområde, ljudsignal på/av
Batteriladdningsindikator	Ja
Underhåll och rengöring	Rengör med en lätt fuktad trasa; använd inte slipande medel eller lösningsmedel; ta ur batterierna före längre förvaring
Säkerhet	Följ anvisningarna: undvik starka magnetfält (minst 30 cm avstånd från implantat/magneter), utsätt inte för mekaniska belastningar eller extrema temperaturer
Garanti och reparerbarhet	Se broschyren 'Ytterligare anmärkningar och garantiinformation'; ändring av instrumentet är inte tillåten
Allmän information	Överensstämmer med EMC-direktivet 2014/30/EU; avfallshantering enligt WEEE-direktivet

Vanliga frågor - SensoLite 110 Set Laserliner

Vilken typ av batterier ska jag använda till Laserliner SensoLite 110 Set?

Använd två AAA-batterier (1,5 V). Öppna batterifacket på baksidan och sätt i dem med rätt polaritet.

Vad är den maximala räckvidden för lasermottagningen?

Mottagningsområdet är maximalt 100 meter under optimala förhållanden.

Hur använder man de två toleransområdena?

Mottagaren har två områden: det fria handhållna området (stor tolerans för grov inställning) och precisionsområdet (fin tolerans för exakt inställning, till exempel med mätstänger).

Hur fäster man mottagaren på en mätsticka?

Använd universalinfästningen för att montera mottagaren på flexibla mätstickor (art.nr 080.50 för röd, 080.51 för grön). Märkspåret gör att du kan notera höjden.

Vad betyder ljudsignalerna?

Snabba pip betyder att du är långt från strålens centrum, långsamma pip att du närmar dig, och ett kontinuerligt ljud att du är exakt på mittmarkeringen (13).

Vilka försiktighetsåtgärder ska vidtas med magneter?

Starka magneter kan påverka pacemakers och skada elektronisk utrustning. Håll alltid minst 30 cm avstånd från implantat och känsliga föremål.

Hur underhåller man Laserliner SensoLite 110 Set?

Rengör komponenterna med en lätt fuktad trasa. Använd inte starka rengöringsmedel, lösningsmedel eller slipande medel. Ta ur batterierna vid längre förvaring och förvara apparaten på en torr och ren plats.

Kan jag använda denna mottagare med alla rotationslasrar?

Ja, mottagaren är designad för röda och gröna rotationslasrar. Ställ in rotationslasern på maximal rotationshastighet för optimal detektering.

Vilka temperaturförhållanden gäller vid användning?

Apparaten fungerar från 0 °C till 40 °C med en maximal relativ luftfuktighet på 80 % (ingen kondensation). Förvaring är möjlig från -10 °C till 70 °C.

Hur kasserar man denna apparat vid slutet av dess livslängd?

Denna elektriska apparat ska samlas in och kasseras separat enligt WEEE-direktivet. Kasta den inte i hushållssoporna.

BRUKSANVISNING SensoLite 110 Set Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

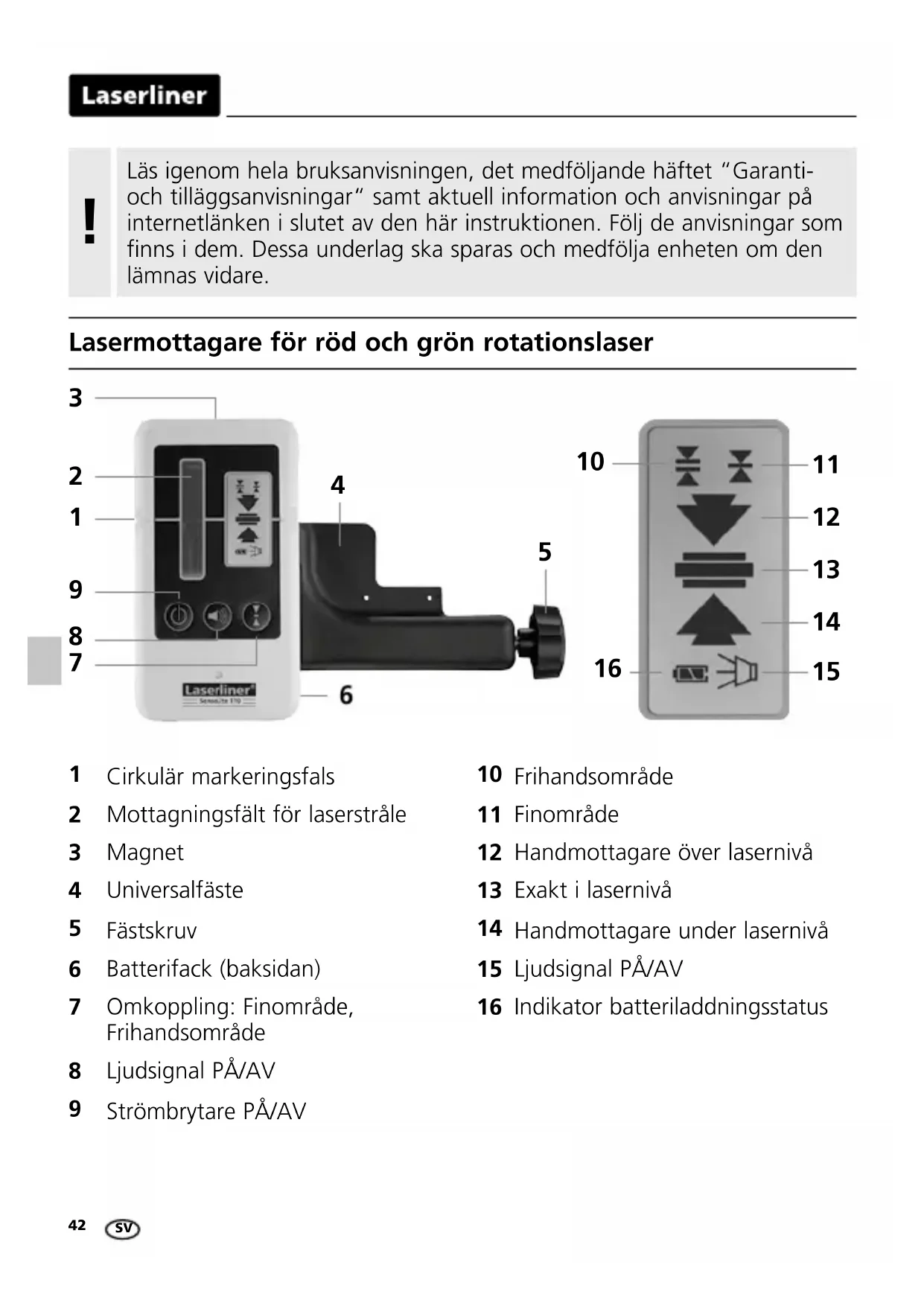

Lasermottagare för röd och grön rotationslaser

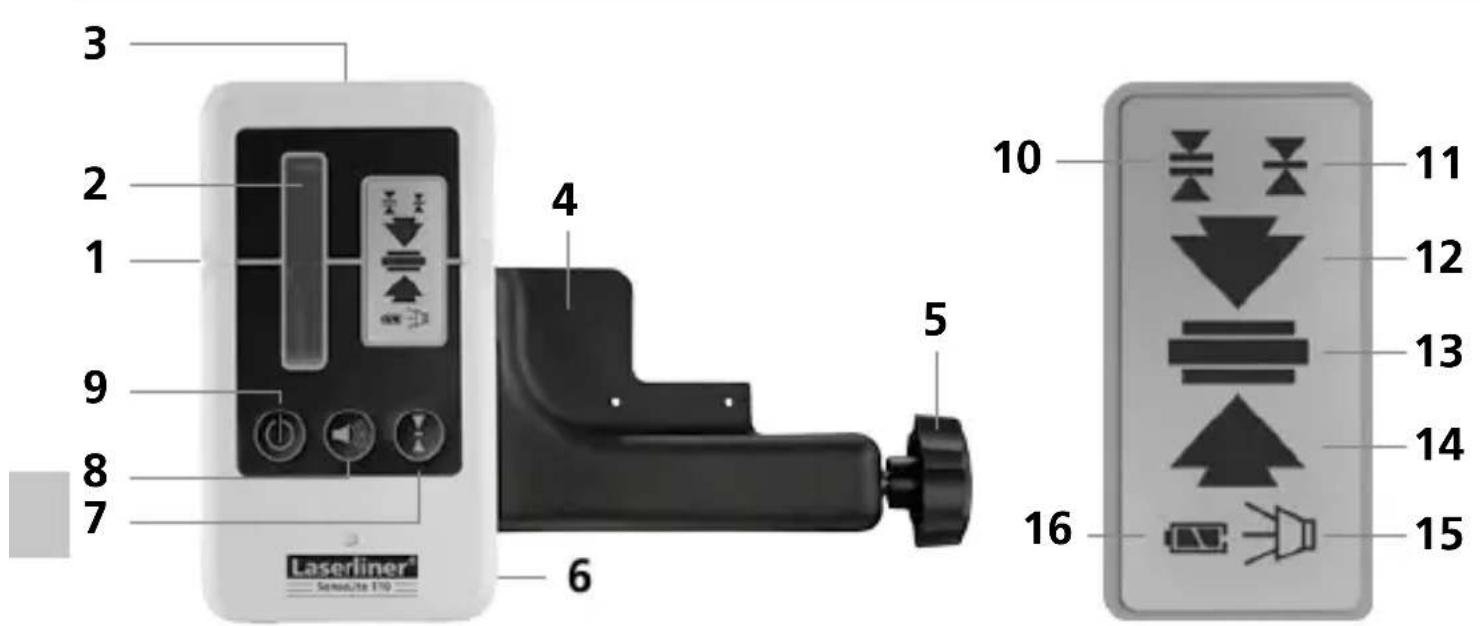

1 Cirkulär markeringsfals
2 Mottagningsfält för laserstråle
3 Magnet
4 Universalfäste
5 Fästskruv
6 Batterifack (baksidan)
7 Omkoppling: Finområde, Frihandsområde
8 Ljudsignal PÅ/AV
9 Strömbrytare PÅ/AV

10 Frihandsområde
11 Finområde
12 Handmottagare över lasernivå
13 Exakt i lasernivå
14 Handmottagare under lasernivå
15 Ljudsignal PÅ/AV
16 Indikator batteriladdningsstatus

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Isättning av batterier

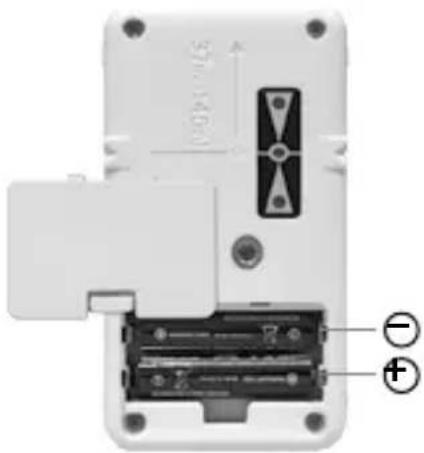

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

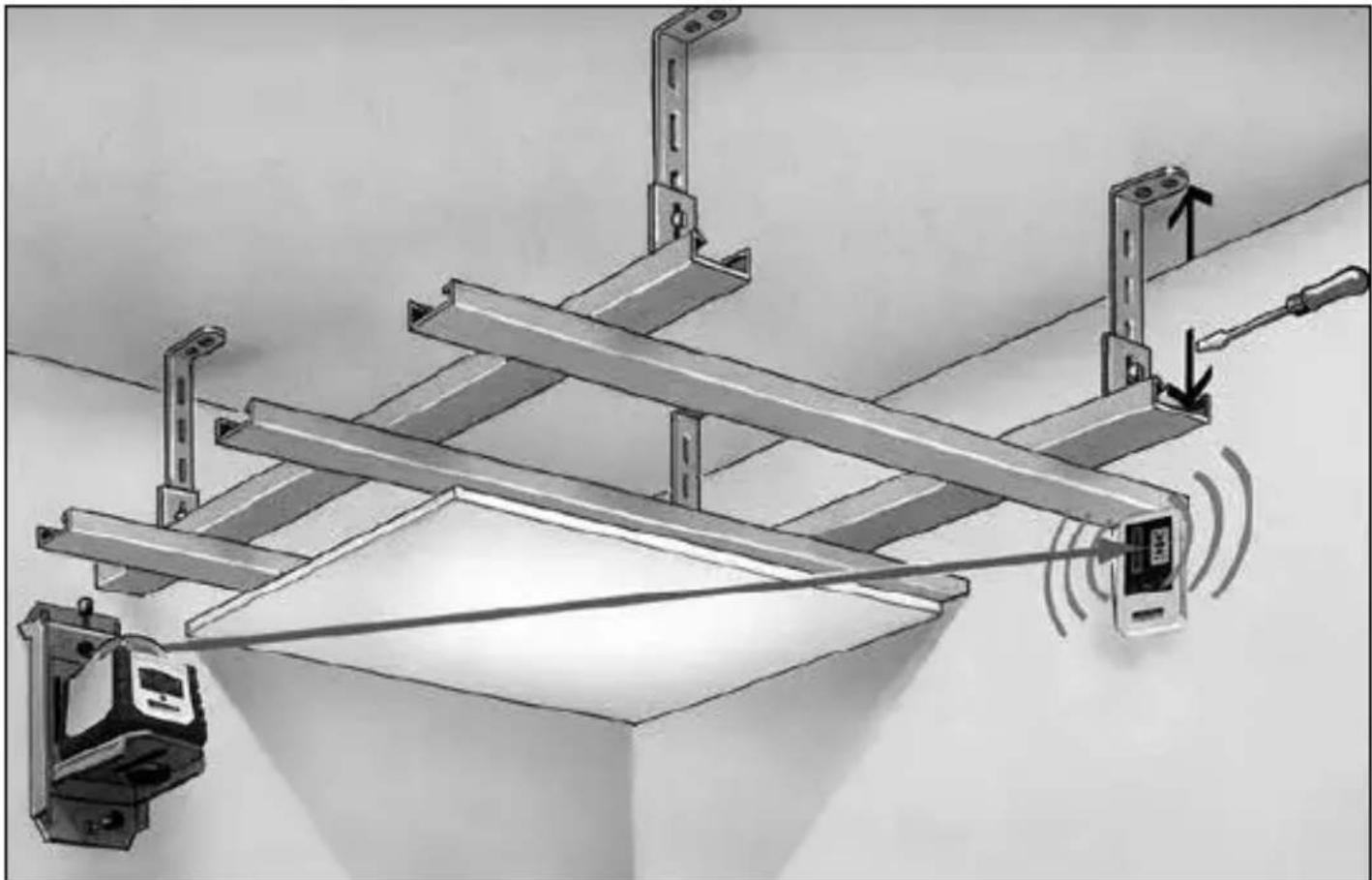

Användning av lasermottagaren

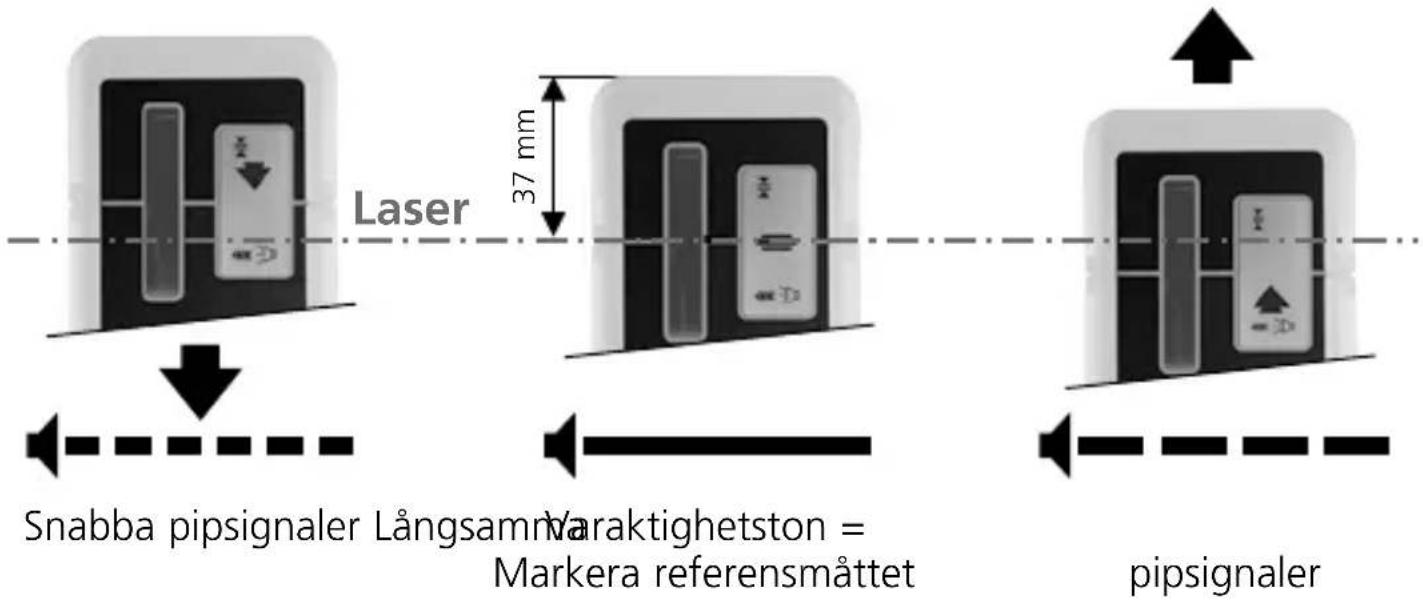

Ställ in rotationslasern på det maximala varvtalet och slå på lasermottagaren. Nu kan lasermottagaren ta emot laserstrålen optimalt på långt håll. Rör lasermottagaren uppåt och nedåt genom laserstrålen tills det mittersta mätvärdet (13) visas. Markera nu mäthöjden på den cirkulära markeringsfalsen.

Lasermottagaren har två toleransområden:

• Frihandsområde (10): Indikering med större tolerans, för grov uppriktning för hand.
• Finområde (11): Indikering med mindre tolerans, för fin uppriktning (t.ex. med mätribbor).

Universalfäste

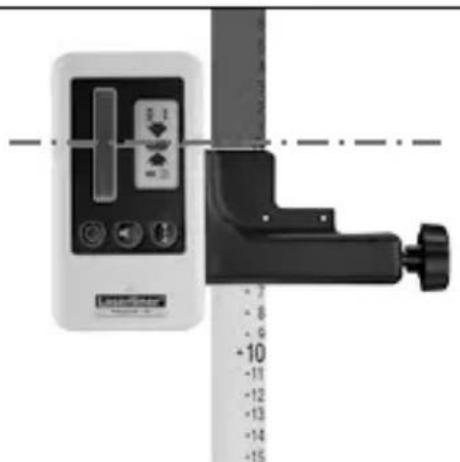

Lasermottagaren kan fästas på mätribbor med universalfästet. Fleximätribban (artikelnr 080.50 – röd / 080.51 – grön) rekommenderas för alla mätningar av golvhöjder. Med hjälp av den kan du fastställa höjdskillnader direkt utan att behöva räkna.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 10.17)
Lasermottagningsområde max. 100 m
Strömförsörjning 2 x AAA 1,5 V batterier
Arbetsbetingelser	0 ... 40°C, Luftfuktighet max. 80% rH, icke-kondenserande, Arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser -10 ... 70°C, Luftfuktighet max. 80% rH
Vikt (inklusive batteri) 0,14 kg
Mått (B x H x D) 60 x 110 x 23 mm

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=sesoli110

Laserliner

SensoLite 110 / SensoLite 110 G
