Tipo di prodotto	Ricevitore laser per laser rotanti rossi e verdi
Marca	Laserliner
Modello	SensoLite 110 Set
Portata di ricezione del laser	massimo 100 m
Alimentazione elettrica	2 batterie AAA 1,5 V
Dimensioni (L x A x P)	60 x 110 x 23 mm
Peso (batterie incluse)	0,14 kg
Condizioni di lavoro	Da 0 a 40 °C, umidità relativa max 80% (senza condensa)
Altitudine di lavoro max	4.000 m sul livello del mare
Condizioni di stoccaggio	Da -10 a 70 °C, umidità relativa max 80%
Funzioni principali	Scanalatura di riferimento circolare, campo di ricezione del laser, magnete, fissaggio universale, fissaggio per paline di rilevamento, campo a mano libera e campo di precisione, segnale acustico on/off
Indicatore di carica delle batterie	Sì
Manutenzione e pulizia	Pulire con un panno leggermente umido; non utilizzare prodotti abrasivi o solventi; rimuovere le batterie prima di stoccaggio prolungato
Sicurezza	Rispettare le istruzioni: evitare campi magnetici potenti (distanza min. 30 cm da impianti/magneti), non esporre a carichi meccanici o temperature estreme
Garanzia e riparabilità	Vedere il libretto "Note aggiuntive e sulla garanzia"; modifica dello strumento vietata
Informazioni generali	Conforme alla direttiva EMC 2014/30/UE; smaltimento secondo la direttiva RAEE

Domande frequenti - SensoLite 110 Set Laserliner

Quale tipo di batterie devo utilizzare per il Laserliner SensoLite 110 Set?

Utilizzare due batterie di tipo AAA (1,5 V). Aprire il vano batterie sul retro e inserirle rispettando la polarità.

Qual è la portata massima di ricezione del laser?

La portata di ricezione è di massimo 100 metri in condizioni ottimali.

Come utilizzare i due campi di tolleranza?

Il ricevitore dispone di due campi: il campo a mano libera (tolleranza ampia per una regolazione grossolana) e il campo di precisione (tolleranza fine per una regolazione precisa, ad esempio con paline di rilevamento).

Come fissare il ricevitore su un'asta di livello?

Utilizzare il fissaggio universale per montare il ricevitore su aste-flexi (riferimenti 080.50 per rosso, 080.51 per verde). La scanalatura di riferimento consente di annotare l'altezza.

Cosa significano i segnali acustici?

Bip rapidi indicano che siete lontani dal centro del fascio, bip lenti che vi state avvicinando, e un suono continuo che siete esattamente sul riferimento centrale (13).

Quali precauzioni prendere con i magneti?

I magneti potenti possono influenzare i pacemaker e danneggiare i dispositivi elettronici. Mantenere sempre una distanza di almeno 30 cm da impianti e oggetti sensibili.

Come mantenere il Laserliner SensoLite 110 Set?

Pulire i componenti con un panno leggermente umido. Non utilizzare prodotti per la pulizia aggressivi, solventi o abrasivi. Rimuovere le batterie in caso di stoccaggio prolungato e conservare l'apparecchio in un luogo asciutto e pulito.

Posso utilizzare questo ricevitore con tutti i laser rotanti?

Sì, il ricevitore è progettato per laser rotanti rossi e verdi. Impostare il laser rotante alla massima velocità di rotazione per una rilevazione ottimale.

Quali sono le condizioni di temperatura per l'utilizzo?

L'apparecchio funziona da 0 °C a 40 °C con umidità relativa massima dell'80% (senza condensa). Lo stoccaggio è possibile da -10 °C a 70 °C.

Come smaltire questo apparecchio a fine vita?

Questo apparecchio elettrico deve essere raccolto e smaltito selettivamente secondo la direttiva RAEE. Non gettarlo con i rifiuti domestici.

MANUALE UTENTE SensoLite 110 Set Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

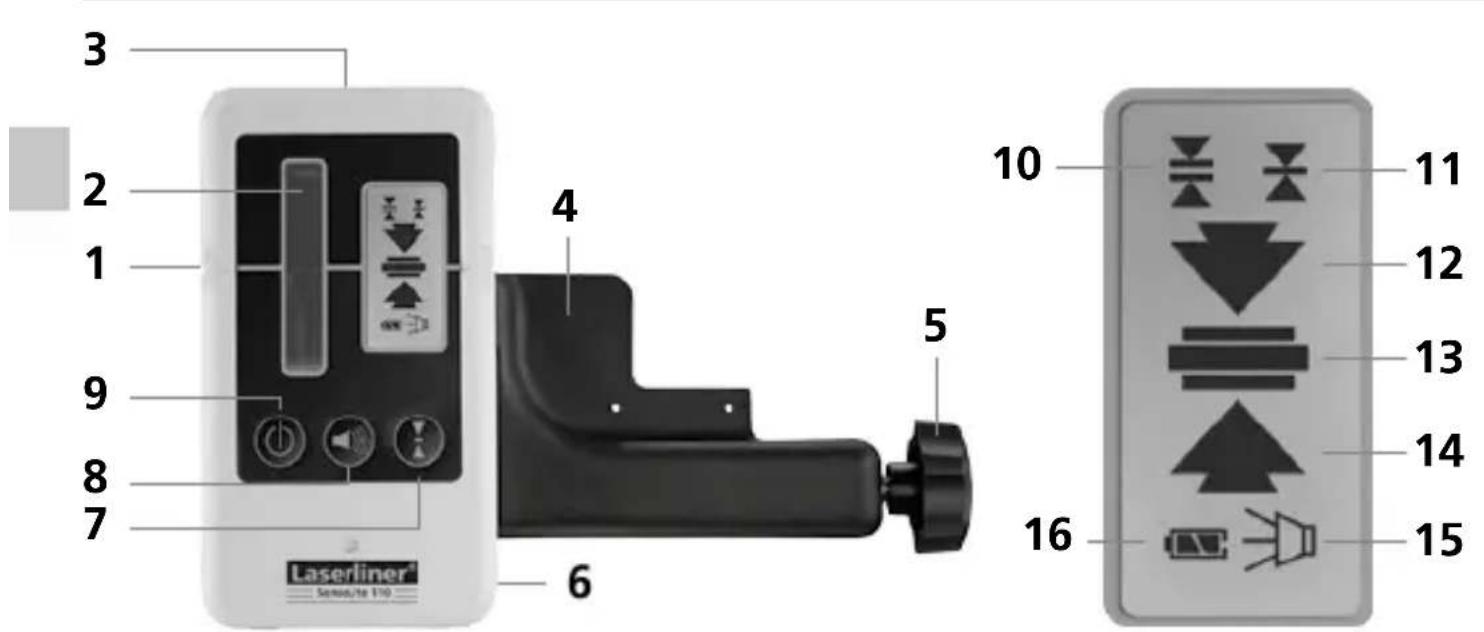

Ricevitore laser per laser rotanti rossi e verdi

1 Marcatura scanalata perimetrale
2 Campo di ricezione raggio laser
3 Magnete
4 Supporto universale
5 Vite di fissaggio per triplometri
6 Vano batteria (lato posteriore)
7 Commutazione: campo di precisione, campo a mano libera
8 Segnale acustico ON / OFF
9 Interruttore ON / OFF

10 Campo a mano libera
11 Campo di precisione
12 Ricevitore manuale tramite livello laser
13 Esattamente nel livello laser
14 Ricevitore manuale sotto il livello laser
15 Segnale acustico ON / OFF
16 Indicatore stato di carica batteria

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
  – La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

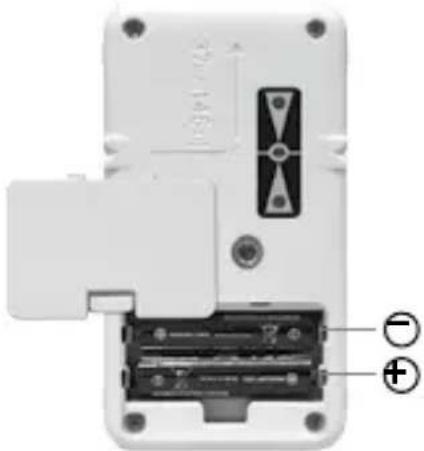

Inserimento delle batterie

Aprire il vano batterie e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

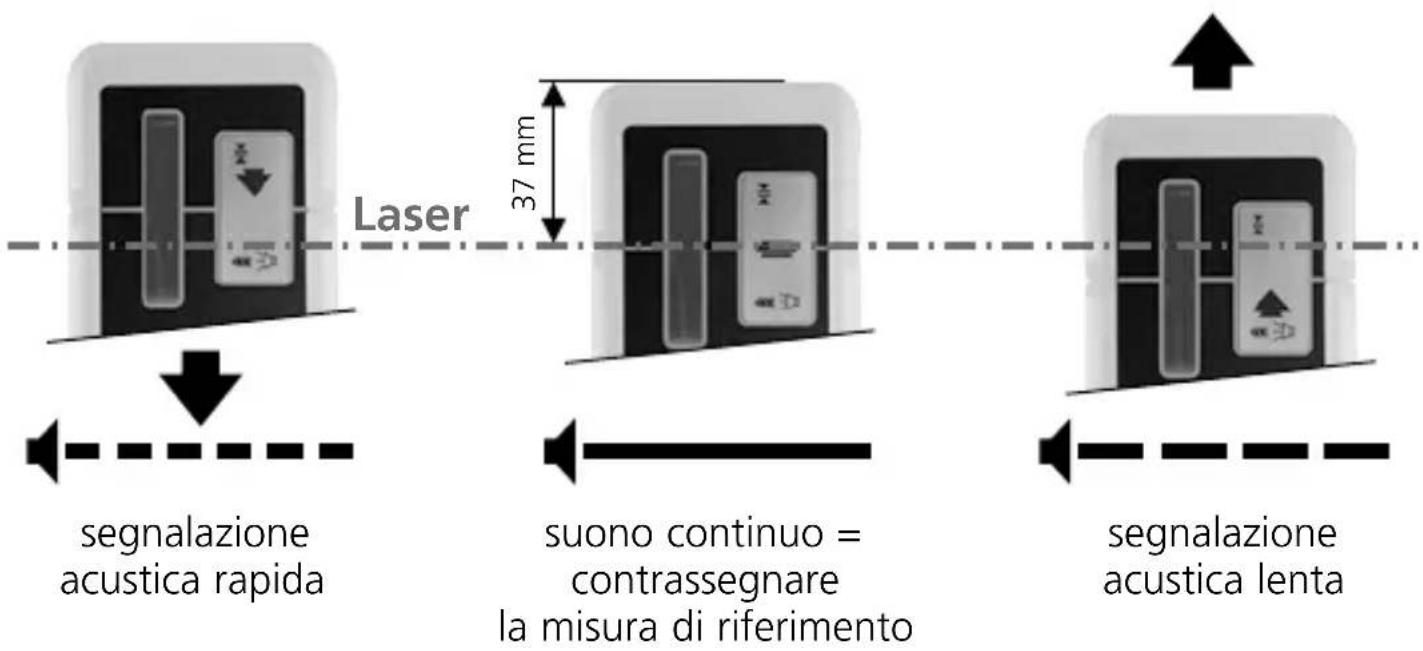

Utilizzo del ricevitore laser

Impostare il laser rotante sulla velocità massima e attivare il ricevitore laser. Il ricevitore laser può ora riconoscere perfettamente il raggio laser anche a grandi distanze. Muovere il ricevitore laser attraverso il raggio laser (alzandolo e abbassandolo) fino a quando non si accende l'indicatore centrale (13). Segnare quindi l'altezza di misurazione sulla marcatura scanalata perimetrale.

I ricevitori laser possiedono 2 intervalli di tolleranza:

• campo a mano libera (10): indicazione con tolleranza maggiore, per un orientamento approssimativo manuale;
• campo di precisione (11): indicazione con tolleranza minore, per un orientamento di precisione (p.e. con triplometri).

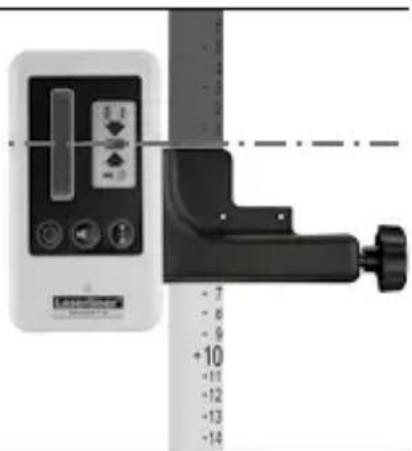

Supporto universale

Il ricevitore può essere fissato su un triplometro con il supporto universale. Il triplometro flessibile (cod. art. 080.50 – rosso / 080.51 – verde) è raccomandato per tutti i tipi di misurazione topografica. Con esso è possibile misurare direttamente i dislivelli senza dover eseguire calcoli.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, dispositivi meccanici di precisione, dischi fissi).

Per quel che riguarda l'effetto di forti campi magnetici sulle persone, vanno rispettate le rispettive disposizioni e direttive nazionali, come per esempio in Germania la disposizione dell'associazione di categoria BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di almeno 30 cm dai rispettivi impianti e apparecchi a rischio.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (con riserva di modifiche tecniche. 10.17)
Area di ricezione laser max. 100 m
Alimentazione elettrica 2 batterie del tipo AAA da 1,5 V
Condizioni di lavoro	0... 40 °C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10...	70 °C, Umidità dell'aria max. 80% rH
Peso (batteria inclusa) 0,14 kg
Dimensioni (L x H x P) 60 x 110 x 23 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=sesoli110

!
