KÄYTTÖOHJE CenterScanner Plus Laserliner

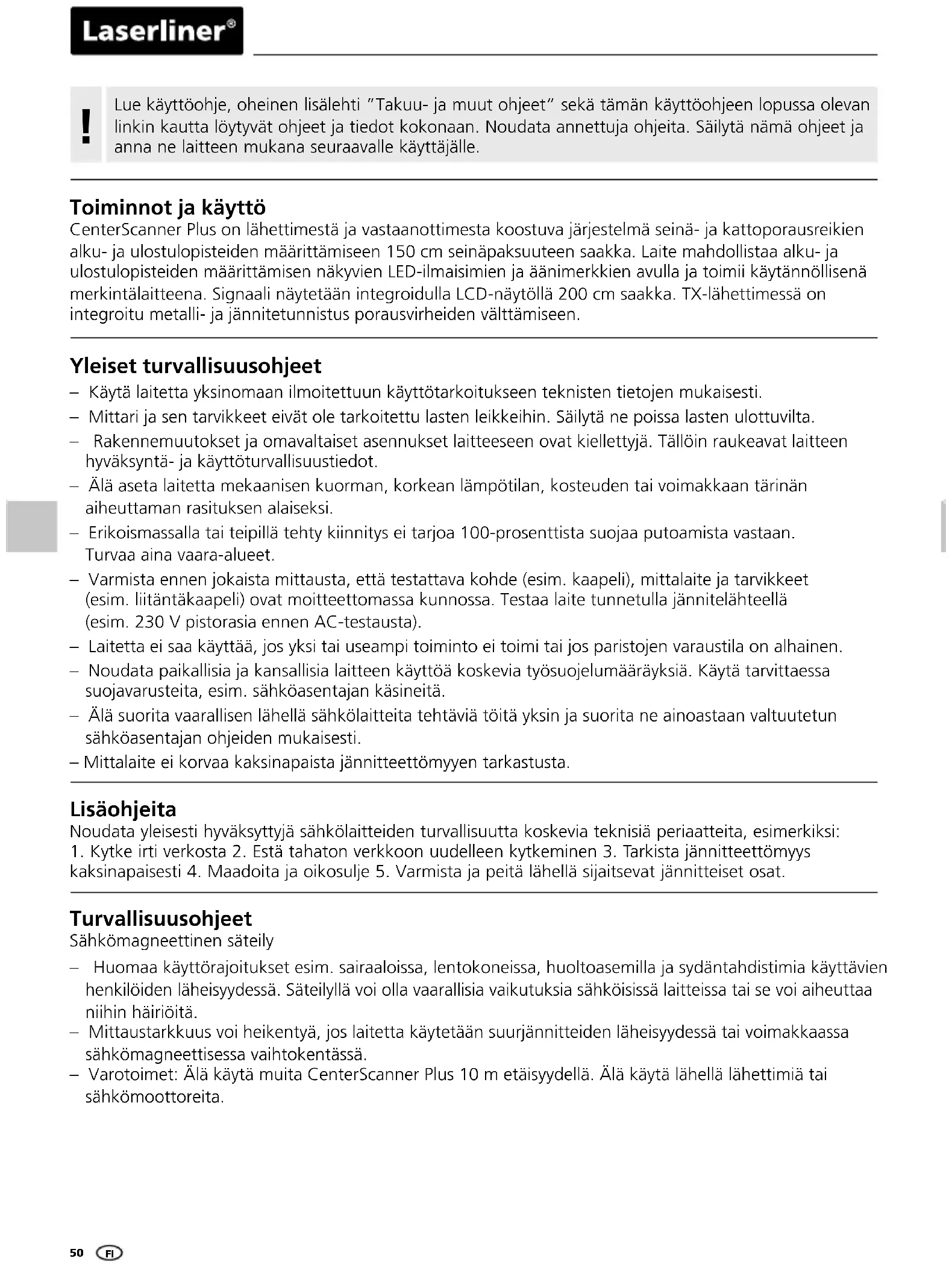

Toiminnot ja käyttö CenterScanner Plus on lähettimestä ja vastaanottimesta koostuva järjestelmä seinä- ja kattoporausreikien alku- ja ulostulopisteiden määrittämiseen 150 cm seinäpaksuuteen saakka. Laite mahdollistaa alku- ja ulostulopisteiden määrittämisen näkyvien LED-ilmaisimien ja äänimerkkien avulla ja toimii käytännöllisenä merkintälaitteena. Signaali näytetään integroidulla LCD-näytöllä 200 cm saakka. TX-lähettimessä on integroitu metalli- ja jännitetunnistus porausvirheiden välttämiseen. Yleiset turvallisuusohjeet – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta. – Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Erikoismassalla tai teipillä tehty kiinnitys ei tarjoa 100-prosenttista suojaa putoamista vastaan. Turvaa aina vaara-alueet. – Varmista ennen jokaista mittausta, että testattava kohde (esim. kaapeli), mittalaite ja tarvikkeet (esim. liitäntäkaapeli) ovat moitteettomassa kunnossa. Testaa laite tunnetulla jännitelähteellä (esim. 230 V pistorasia ennen AC-testausta). – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen. – Noudata paikallisia ja kansallisia laitteen käyttöä koskevia työsuojelumääräyksiä. Käytä tarvittaessa suojavarusteita, esim. sähköasentajan käsineitä. – Älä suorita vaarallisen lähellä sähkölaitteita tehtäviä töitä yksin ja suorita ne ainoastaan valtuutetun sähköasentajan ohjeiden mukaisesti. – Mittalaite ei korvaa kaksinapaista jännitteettömyyen tarkastusta. Lisäohjeita Noudata yleisesti hyväksyttyjä sähkölaitteiden turvallisuutta koskevia teknisiä periaatteita, esimerkiksi:
1. Kytke irti verkosta 2. Estä tahaton verkkoon uudelleen kytkeminen 3. Tarkista jännitteettömyys
kaksinapaisesti 4. Maadoita ja oikosulje 5. Varmista ja peitä lähellä sijaitsevat jännitteiset osat. Turvallisuusohjeet Sähkömagneettinen säteily – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä. – Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä. – Varotoimet: Älä käytä muita CenterScanner Plus 10 m etäisyydellä. Älä käytä lähellä lähettimiä tai sähkömoottoreita. FICenterScanner Plus
Turvallisuusohjeet Radiotaajuinen säteily – Mittalaite on varustettu radiolähettimellä. – Mittauslaite täyttää RED-direktiivin 2014/53/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Umarex GmbH & Co. KG vakuuttaa täten, että CenterScanner Plus täyttää RED-direktiivin 2014/53/EU oleelliset vaatimukset ja muut määräykset. Vaatimustenmukaisuusvakuutus löytyy kokonaisuudessaan osoitteessa: http://laserliner.com/info?an=cescapl Lähetin TX Vastaanotin RECV

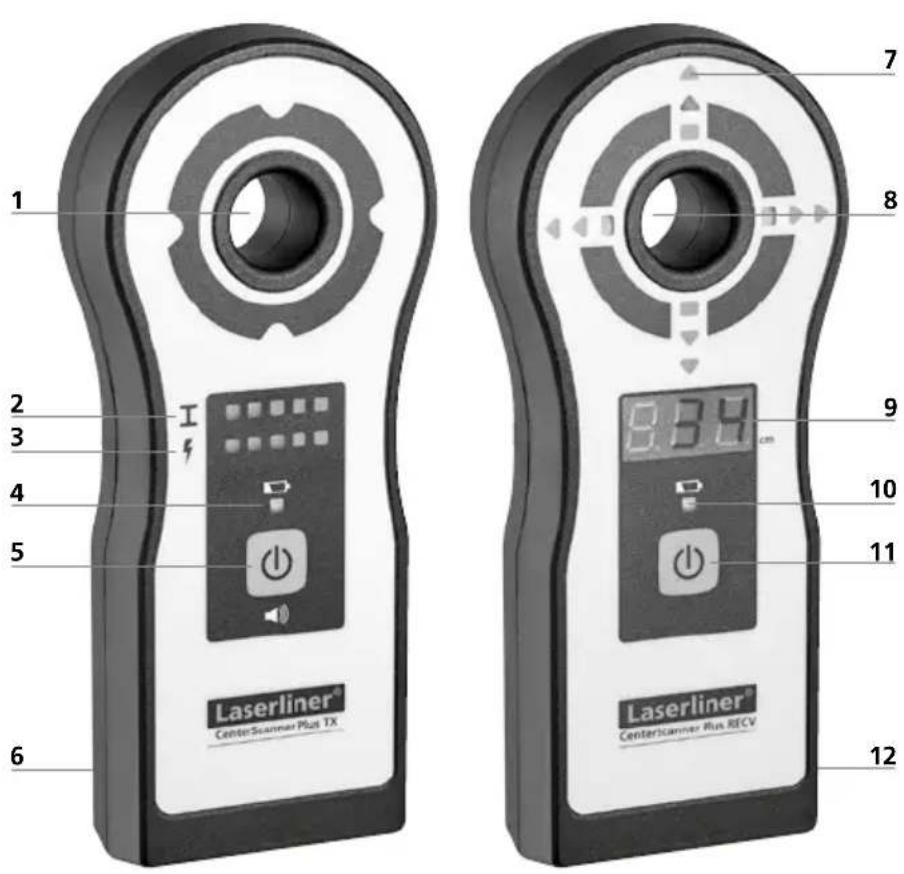

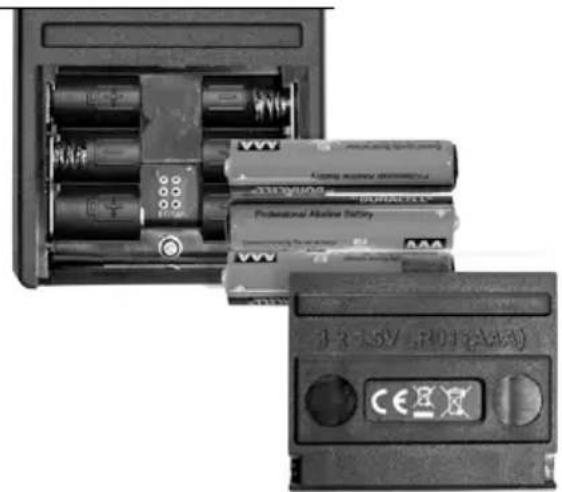

Merkintäaukko LED-ilmaisin Metallin paikallistaminen LED-ilmaisin Jännitteen paikallistaminen LED Pariston varaustaso Laite päälle/pois / Äänimerkki päälle/pois Paristokotelo (takasivulla) LED-ilmaisimet kohdistamiseen Merkintäaukko LCD-näyttö Poraussyvyyden näyttö LED Pariston varaustaso Laite päälle/pois Paristokotelo (takasivulla) Lähetin TX Vastaanotin RECV Paristojen asettaminen Lähetin TX ja Vastaanotin RECV Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus. FI52

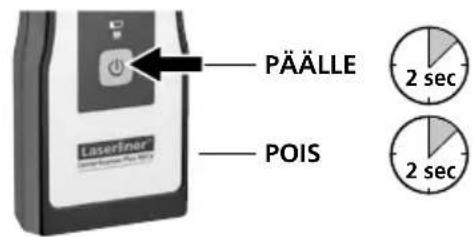

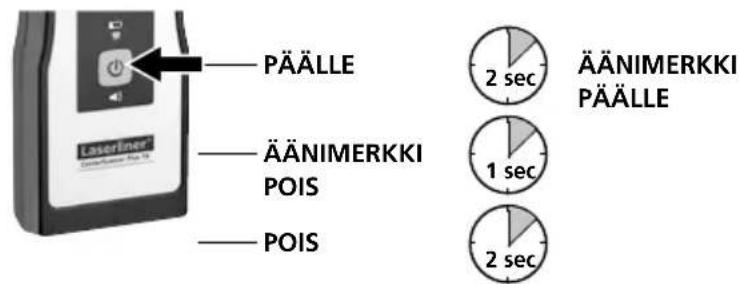

a b c Lähetin TX Laite päälle/pois / Äänimerkki päälle/pois PÄÄLLE ÄÄNIMERKKI POIS POIS 2 sec1 sec2 sec2 sec2 sec Vastaanotin RECV ÄÄNIMERKKI PÄÄLLE PÄÄLLE POIS Porauskohdan määrittäminen
1. Kiinnitä TX-lähetin erikoismassalla takaseinästä seinään tai kattoon haluttuun porauskohtaan (katso kuva a).
2. Kytke TX-lähetin ja RECV-vastaanotin päälle.
3. Siirrä RECV-vastaanotin seinän / laatan vastakkaiselle puolelle (katso kuva b). Kohdistuksen LED-ilmaisimet
(7) näyttävät siirtosuunnan punaisilla nuolilla. Vihreät neliöt syttyvät, kun TX-lähetin ja RECV-vastaanotin ovat kohdakkain.
4. Kun neljä vihreää neliötä syttyy, kohdistus on valmis. Kun porauskohta on merkitty (katso kuva c), irrota
laite seinästä/katosta ja suorita poraus. Irrota laitteet seinästä/katosta ennen porausta. Poraa merkintäaukkojen kautta tapahtuu omalla vastuulla!

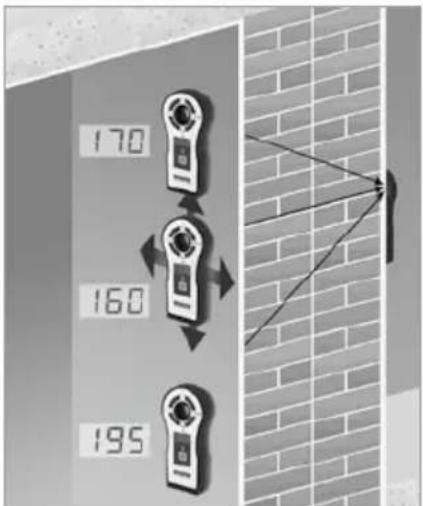

Poraussyvyyden näyttö > 150 cm Kohdistuksen LED-merkkivalot (7) sopivat poraussyvyyden näyttöön 150 cm saakka. Yli 150 cm etäisyyksillä porauspaikka voidaan määrittää näyttämällä pienin poraussyvyys LCD-näytön avulla (9). Siirrä vastaanotinta X- ja Y-akselin suuntaisesti seinää pitkin ja merkitse paikka, kun saavutat pienimmän poraussyvyyden näytön kaikista neljästä suunnasta (oikealta, vasemmalta, ylhäältä, alhaalta ajateltuun keskikohtaan). Neljä merkintää ovat koordinaattiristissä (X- ja Y-akselit), joiden keskipiste on haluttu porauspaikka. FICenterScanner Plus
Metallin paikallistaminen
1. Kytke laite päälle ja liikuta laitetta hitaasti seinän pintaa pitkin (katso kuva d). LED-ilmaisimet (2)
syttyvät, kun metallia on lähellä. Merkitse paikka, kun kaikki ilmaisimet syttyvät.
2. Toista vaihe 1 (katso kuva e).
Laite ilmaisee piilossa olevan metallin kaikissa ei-metallisissa materiaaleissa kuten esimerkiksi kivi, betoni, lattialaasti, puu, kipsikuitulevyt, kaasubetoni, keraamiset ja mineraaliseet rakennusaineet.
Jännitteen paikallistaminen Kytke laite päälle ja liikuta laitetta hitaasti seinän pintaa pitkin (katso kuva f). LED-ilmaisimet (3) syttyvät, kun lähellä on jännitteellinen johdin. Tunnistaa jännitteiset johdot jotka sijaitsevat välittömästi rappauksen tai puupaneelin ja muiden ei-metallisten verhoilujen alla. Ei tunnista jännitteisiä johtoja metallitukirakenteita sisältävissä seinissä. Offset-mittaus
1. Siirrä TX-lähetin paikkaan, jossa ei ole metallia ja mittaa etäisyys TX-lähettimestä porauskohtaan
2. Määritä RECV-vastaanottimella TX-lähettimen paikka seinän/laatan vastakkaisella puolella (katso kuva h).
3. Siirrä mitattu etäisyys (vaihe 1) porauspaikan suuntaan (katso kuva i).
1. Aseta kiilat TX-lähettimen ja RECV-vastaanottimen alle ja varmista, molempien laitteiden keskilinja
osoittaa porauskohdan suuntaan (katso kuva l).
2. Suorita poraus (katso kuva m).
Jos suora sijoitus ja suuntaus eivät ole mahdollisia, esim. nurkkaporauksessa, suuntaus voidaan tehdä kahdella identtisellä kiilatuella. Kiilojen kulman on vastattava aiottua porauskulmaa. Erilaiset kiilat voivat aiheuttaa virheellisen lopputuloksen. Käytä aina samanlaisia kiiloja!
Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.
1. Merkitse kaksi, mieluiten neljä viitepistettä täsmälleen samalle etäisyydelle porauspaikasta (katso kuva j).
2. Oikea porauskohta on viitepisteiden geometrisessa keskipisteessä (katso kuva k).
Suuremman toleranssin käyttö aiheuttaa sen, että porauspaikan määritystarkkuus heikkenee hieman.
Vihje: Metallin aiheuttamat häiriöt voivat aiheuttaa sen, että porauspaikkaa ei löydy. Näissä harvinaisissa tapauksissa neljä neliönmuotoista LED-merkkivaloa ei syty missään kohdassa. RECV-vastaanottimen toleranssia voidaan suurentaa painamalla lyhyesti päälle/pois-painiketta (11). Valinta vahvistetaan pitkällä äänimerkillä. Laite palautetaan normaaliin toimintatilaan painamalla uudelleen päälle/pois-painiketta (11) tai kytkemällä laite pois päältä. FICenterScanner Plus
Tekniset tiedot (Tekniset muutokset mahdollisia. 10.17) CenterScanner Plus RECV Merkkivalot 13 lediä, äänimerkki LED-näyttö 3 x 7 segmenttinen Mittaussyvyys Paikannus: 2 - 150 cm seinäpaksuus Syvyysnäyttö: 2 - 200 cm poraussyvyys Tarkkuus tyyp. 3 % mittaussyvyydestä Käyttöaika n. 20 h Käyttöympäristö -30°C … 40°C, Ilmankosteus maks. 85% rH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta Varastointiolosuhteet -20°C … 60°C, Ilmankosteus maks. 85% rH Käyttötiedot lähetysmoduulia Taajuusalue 1: ISM-alue 433.95MHz Kaistan leveys: 0,05 Mhz Vastaanottimen luokka: 3 Virtalähde 3 x 1,5 V alkaliparistoa tyyppi AAA Mitat (L x K x S) 75 x 172 x 28 mm Paino (sis. paristot) 210 g CenterScanner Plus TX Merkkivalot 11 lediä, äänimerkki Käyttöaika n. 12 h Käyttöympäristö -20°C … 40°C, Ilmankosteus maks. 85% rH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta Varastointiolosuhteet -20°C … 60°C, Ilmankosteus maks. 85% rH Käyttötiedot lähetysmoduulia Taajuusalue 1: ISM-alue 433.95MHz Lähetysteho: < -13 dBmW Kaistan leveys: 0,05 Mhz Virtalähde 3 x 1,5 V alkaliparistoa tyyppi AAA Mitat (L x K x S) 75 x 172 x 28 mm Paino (sis. paristot) 200 g EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniik-kalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=cescapl FI56 Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.
