Producttype	Boorpuntlocatie zender/ontvanger kit
Merk	Laserliner
Model	CenterScanner Plus
Categorie	Booraccessoire
Samenstelling	Zender TX en ontvanger RECV
Afmetingen (L x H x D)	75 x 172 x 28 mm (per eenheid)
Gewicht (inclusief batterijen)	Zender: 200 g, Ontvanger: 210 g
Voeding	3 alkalinebatterijen 1,5 V AAA per eenheid
Batterijduur	Zender: 12 u, Ontvanger: 20 u
Hoofdfuncties	Boorpuntlocatie, metaaldetectie, spanningsdetectie (230 V AC)
Indicatoren	Positionerings-LED (pijlen en groene vierkanten), LED metaal/spanningsdetectie, geluidssignaal
Weergave	LCD-scherm 3 x 7 segmenten voor boordiepte
Meetbereik (positie)	2 tot 150 cm (met LED-indicatoren); diepte-indicator tot 200 cm
Nauwkeurigheid	Typ. 3% van de meetdiepte
Metaal- en spanningsdetectie	Detecteert ferro/non-ferro metalen en spanningvoerende kabels in niet-metalen materialen
Werkomstandigheden	-30 °C tot 40 °C (ontvanger) / -20 °C tot 40 °C (zender), max. luchtv. 85% RV, niet condenserend
Opslag	-20 °C tot 60 °C, max. luchtv. 85% RV
Radio-interface	433,95 MHz, vermogen < -13 dBm
Normen	Richtlijn RED 2014/53/EU, conformiteitsverklaring beschikbaar op laserliner.com
Onderhoud en reiniging	Reinigen met een licht vochtige doek, geen oplosmiddelen. Verwijder de batterijen bij langdurige opslag.
Veiligheidsinstructies	Niet gebruiken in de buurt van elektrische installaties zonder veiligheidsmaatregelen; controleer spanningsloosheid voor het boren; buiten bereik van kinderen houden.
Reserveonderdelen en repareerbaarheid	Vervangbare batterijen (AAA); geen extra losse onderdelen. Reparatie door de fabrikant aanbevolen.
Garantie en ondersteuning	Raadpleeg het meegeleverde garantieboekje; informatie op laserliner.com

Veelgestelde vragen - CenterScanner Plus Laserliner

Hoe gebruik ik de CenterScanner Plus om een muur te boren?

Plaats de zender TX op de muur met speciale plakpasta op het gewenste boorpunt. Schakel de zender en de ontvanger RECV in. Beweeg de ontvanger naar de andere kant van de muur: de positionerings-LED's (rode pijlen) geven de richting aan. Wanneer de vier groene vierkanten oplichten, is de positionering correct. Verwijder de apparaten voordat u boort.

Hoe weet ik of de ontvanger goed is uitgelijnd met de zender?

De positionerings-LED-indicatoren (7) tonen rode pijlen om de beweging te sturen. Wanneer de vier groene vierkanten branden, is de uitlijning perfect. Een continu geluidssignaal bevestigt ook de positie.

Wat te doen als de LED's niet oplichten of het apparaat niet werkt?

Controleer eerst de batterijen: open het compartiment en plaats 3 AAA-batterijen met de juiste polariteit. Als het probleem aanhoudt, vervang de batterijen. Zorg er ook voor dat beide apparaten zijn ingeschakeld (ON-knop).

Wat is de maximale detectiediepte?

De positiedetectie via de LED's is betrouwbaar tot 150 cm wanddikte. De diepte-indicator op het LCD-scherm kan tot 200 cm boordiepte weergeven. De typische nauwkeurigheid is 3% van de diepte.

Hoe detecteer ik spanningsvoerende elektrische kabels?

Activeer de spanningsdetectiefunctie door het apparaat in te schakelen. Beweeg de zender TX langzaam over het oppervlak: de spanningsdetectie-LED's (3) lichten op in de buurt van een spanningvoerende kabel (230 V AC). Let op: deze functie vervangt geen spanningsloosheidscontrole op beide polen.

Hoe detecteer ik verborgen metaal in een muur?

Gebruik de metaaldetectiefunctie. Schakel de zender TX in en beweeg deze langzaam over het oppervlak. De metaaldetectie-LED's (2) lichten op in de buurt van metalen objecten (staal, koper, enz.). Zodra het punt is gevonden, markeer het.

Hoe meet ik een boring in een hoek of schuine hoek?

Gebruik twee identieke wiggen waarvan de hoek overeenkomt met de beoogde boorhoek. Plaats een wig onder de zender TX en de andere onder de ontvanger RECV, waarbij de middenlijnen van de apparaten worden uitgelijnd met de boorrichting. Boor vervolgens terwijl u de apparaten verwijdert.

Hoe verhoog ik de tolerantie van de ontvanger als uitlijning moeilijk is?

Druk kort op de aan/uit-knop (11) van de ontvanger RECV. Een langer geluidssignaal bevestigt de overgang naar de hogere tolerantiemodus. Let op, dit vermindert de nauwkeurigheid enigszins. Keer terug naar de normale modus door nogmaals te drukken of het apparaat uit te schakelen.

Hoe onderhoud ik de CenterScanner Plus?

Reinig de apparaten met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, oplosmiddelen of schuurmiddelen. Verwijder de batterijen als het apparaat gedurende lange tijd niet wordt gebruikt. Bewaar het op een droge, schone plaats, beschermd tegen extreme temperaturen.

Wat te doen bij elektromagnetische verstoringen?

Vermijd het gebruik van andere CenterScanner Plus-apparaten binnen 10 meter, evenals zendapparaten of elektromotoren in de buurt. Sterke elektromagnetische velden (nabijheid van hoge spanningen) kunnen de nauwkeurigheid beïnvloeden. Volg de veiligheidsvoorschriften in gevoelige omgevingen (ziekenhuizen, vliegtuigen).

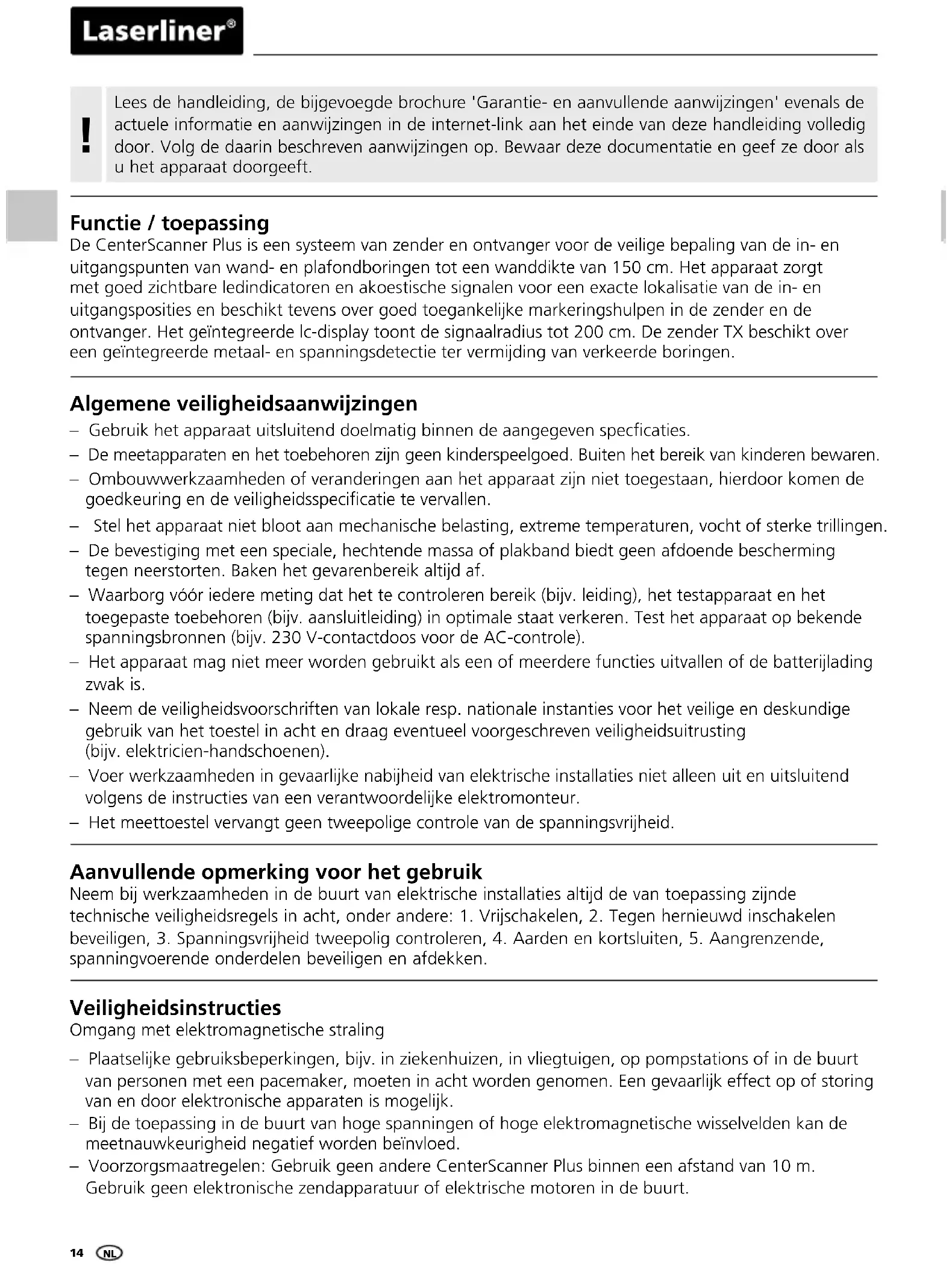

GEBRUIKSAANWIJZING CenterScanner Plus Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De CenterScanner Plus is een systeem van zender en ontvanger voor de veilige bepaling van de in- en uitgangspunten van wand- en plafondboringen tot een wanddikte van 150 cm. Het apparaat zorgt met goed zichtbare ledindicatoren en akoestische signalen voor een exacte lokalisatie van de in- en uitgangsposities en beschikt tevens over goed toegankelijke markeringshulpen in de zender en de ontvanger. Het geïntegreerde lc-display toont de signaalradius tot 200 cm. De zender TX beschikt over een geïntegreerde metaal- en spanningsdetectie ter vermijding van verkeerde boringen.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• De bevestiging met een speciale, hechtende massa of plakband biedt geen afdoende bescherming tegen neerstorten. Baken het gevarenbereik altijd af.
• Waarborg vóór iedere meting dat het te controleren bereik (bijv. leiding), het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding) in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230 V-contactdoos voor de AC-controle).
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het toestel in acht en draag eventueel voorgeschreven veiligheidsuitrusting (bijv. elektricien-handschoenen).
• Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur.
• Het meettoestel vervangt geen tweepolige controle van de spanningsvrijheid.

Aanvullende opmerking voor het gebruik

Neem bij werkzaamheden in de buurt van elektrische installaties altijd de van toepassing zijnde technische veiligheidsregels in acht, onder andere: 1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen, 3. Spanningsvrijheid tweepolig controleren, 4. Aarden en kortsluiten, 5. Aangrenzende, spanningvoerende onderdelen beveiligen en afdekken.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.
• Voorzorgsmaatregelen: Gebruik geen andere CenterScanner Plus binnen een afstand van 10 m. Gebruik geen elektronische zendapparatuur of elektrische motoren in de buurt.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installatietype CenterScanner Plus voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=cescapl

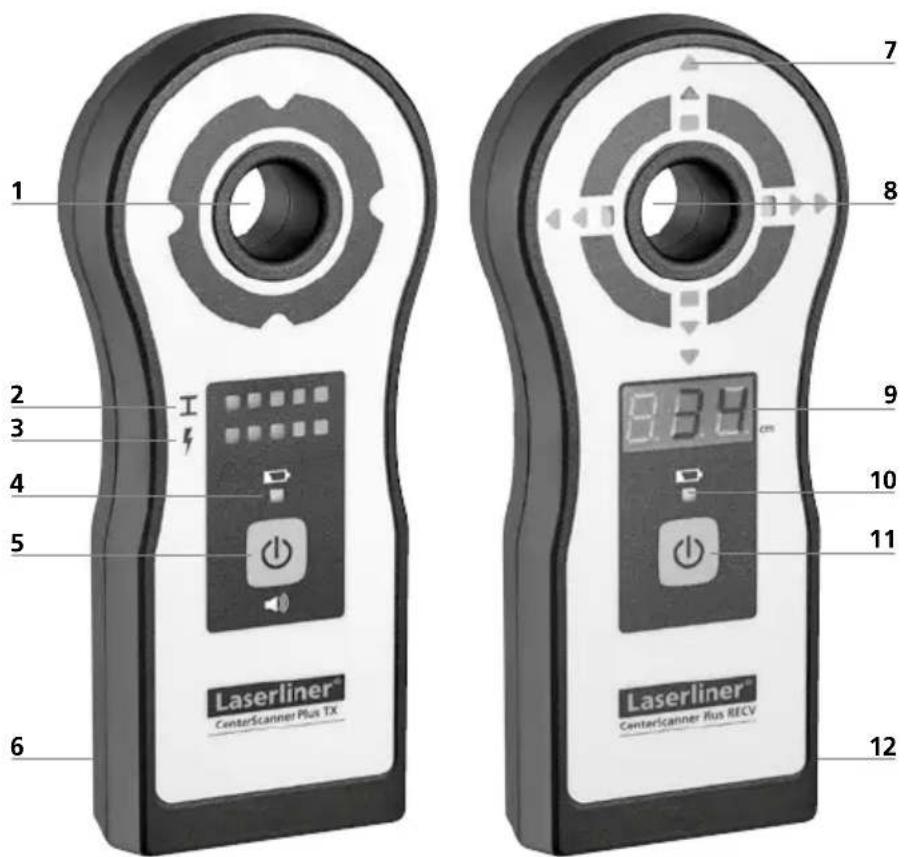

Zender TX Ontvanger RECV

1 2 3 4 5 6 Laserliner® CenterScanner Plus TX 7 8 9 10 11 12 8.8.9 cm Laserliner® CenterScanner Plus RECV

Zender TX

1 Markeringsopening
2 Ledindicatoren metaaldetectie
3 Ledindicatoren spanningsdetectie
4 Led-batterijlading
5 Apparaat aan/uit / Geluid aan/uit
6 Batterijvakje (achterzijde)

Ontvanger RECV

7 Ledindicatoren voor de positionering

8 Markeringsopening

9 Ledindicator boordiepte

10 Led-batterijlading

11 Apparaat aan/uit

12 Batterijvakje (achterzijde)

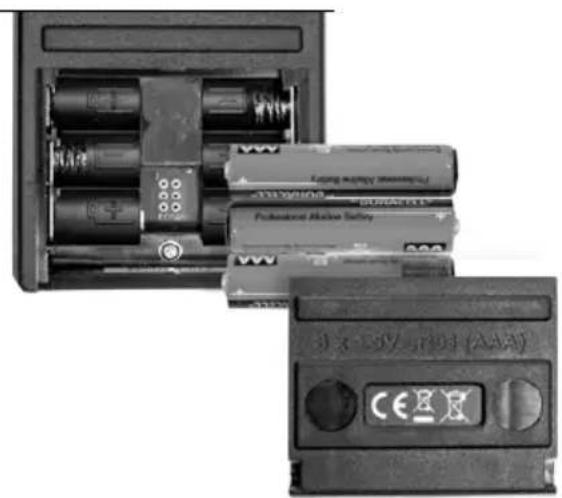

1 Batterijen plaatsen

Zender TX en Ontvanger RECV

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

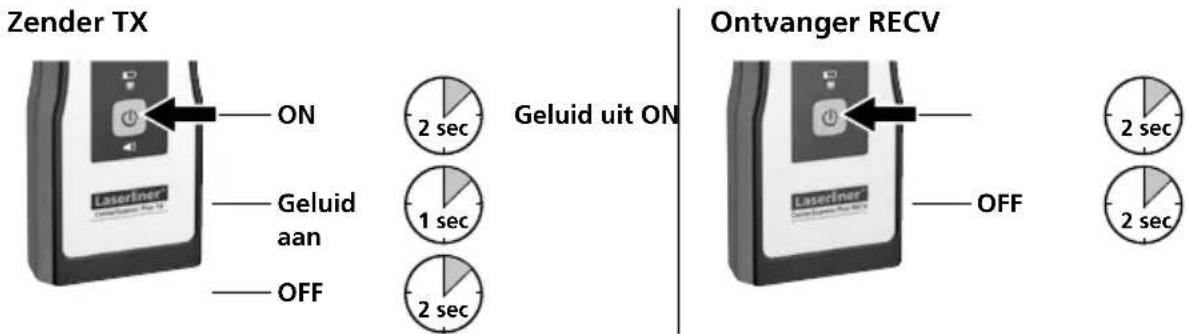

2 Apparaat aan/uit / Geluid aan/uit

Zender TX ON Geluid uit ON Laseriner Geluid aan OFF 2 sec 1 sec 2 sec Ontvanger RECV OFF 2 sec 2 sec

3 Boorpunt bepalen

1. Zender TX met de speciale, hechtende massa aan de achterkant vast tegen de wand of onder het plafond hangend op het gewenste boorpunt positioneren (zie afb. a).

2. Zender TX en ontvanger RECV inschakelen.

3. De ontvanger RECV over de tegenoverliggende zijde van de wand / het plafond bewegen (zie afb. b). De ledindicatoren voor de positionering (7) geven de bewegingsrichting aan met behulp van rode pijlen. Groene vierkanten geven de overeenstemmende positie van de zender TX en de ontvanger RECV aan.

4. Als de vier groene vierkanten branden is de positionering voltooid. Na het aftekenen van het boorpunt (zie afb. C) neemt u het apparaat van de wand / het plafond en voert u de boring uit.

De apparaten dienen vóór het boren van de wand / het plafond te worden verwijderd. Het boren door de markeringsopeningen geschiedt op eigen risico!

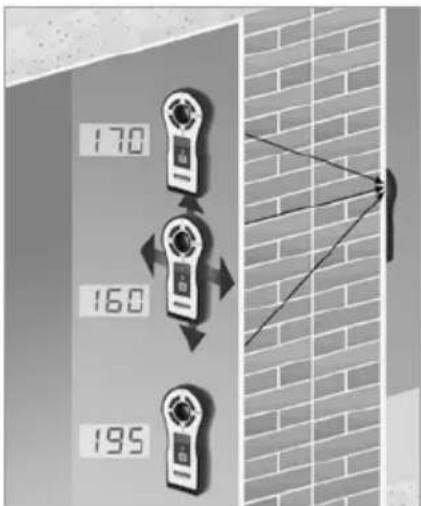

Boordiepte > 150 cm bepalen

170 160 195

De ledindicatoren voor de positionering (7) zijn geschikt voor de bepaling van een boordiepte tot 150 cm.

Bij afstanden > 150 cm kan het boorpunt door de berekening van de minimale boordiepte led-indicatoren met behulp van het lc-display (9).

Daarvoor de ontvanger in X- en Y-as over de wand bewegen en de posities bij het bereiken van de betreffende minimale boordiepte-indicatie vanuit alle vier richtingen (rechts, links, boven, beneden naar het denkbeeldige midden) markeren.

De vier markeringen bevinden zich in een coördinatenstelsel (X-/Y-as) en het middelpunt komt overeen met het gezochte boorpunt.

4 Metaal zoeken

Het apparaat detecteert verdekt liggend metaal in alle niet-metalen materialen zoals bijv. steen, beton, estrik, hout, gipsvezelplaten, gasbeton, keramische en minerale bouwstoffen.

1. Apparaat inschakelen en langzaam over het oppervlak bewegen (zie afb. d). De ledindicatoren (2) geven melding als metaal in de buurt is. Bij volle uitslag markeert u het punt.

2. Stap 1 herhalen (zie afb. e).

5 Spanningslokalisatie

Lokaliseren van spanningvoerende leidingen direct onder pleisterwerk resp. houtpanelen en andere niet-metalen bekistingen. Spanningvoerende leidingen in droogbouwmuren met metalen regelwerk worden niet gedetecteerd.

Apparaat inschakelen en langzaam over het oppervlak bewegen (zie afb. f). De ledindicatoren (3) geven melding als een spanningvoerende leiding in de buurt is.

6 Offset-meting

1. De zender TX naar een gedeelte bewegen waarin geen metaal voorhanden is en vervolgens de afstand meten tussen de zender TX en het geplande boorpunt (zie afb. g).

2. Met de ontvanger RECV aan de andere kant de positie van de zender TX bepalen (zie afb. h).

3. De gemeten afstand (stap 1) in de richting van het geplande boorpunt overdragen (zie afb. i).

7 Meerpuntsmeting

1. Minimaal twee, bij voorkeur vier referentiepunten op exact dezelfde afstand van het geplande boorpunt markeren (zie afb. j).
2. Het correcte boorpunt bevindt zich in het geometrische middelpunt van de referentiepunten (zie afb. k).

Tip: storingen door metaal kunnen ertoe leiden dat het boorpunt niet kan worden gelokaliseerd. In deze zelden optredende gevallen schakelen de vier vierkante ledindicatoren op geen punt in. De tolerantie van de ontvanger RECV kan worden verhoogd door het indrukken van de Aan-/Uit-toets (11). De selectie wordt bevestigd door een langer akoestisch signaal. Door het hernieuwd indrukken van de Aan-/Uit-toets (11) of het uitschakelen van het apparaat schakelt het apparaat terug naar de normale bedrijfsmodus.

Het gebruik in de modus met verhoogde tolerantie heeft tot gevolg dat de nauwkeurigheid bij de positionering van het boorpunt iets afneemt.

8 Hoekmetingen

Als een rechte plaatsing en uitlijning niet mogelijk is, zoals bij het boren onder een hoek, kan de uitlijning worden uitgevoerd met behulp van twee identieke, wigvormige steunen. De hoeken van de wiggen moeten overeenstemmen met de geplande boorhoek.

1. Een wig onder de zender TX en een onder de ontvanger RECV plaatsen en waarborgen dat de middellijn van de beide apparaten in de richting van het geplande boorpunt wijst (zie afb. I).
2. Boringen uitvoering (zie afb. m).

Wiggen met verschillend grote hoeken kunnen verkeerde resultaten opleveren. Altijd identieke wiggen gebruiken!

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veranderingen voorbehouden. 10.17)
CenterScanner Plus RECV
Indicatoren 13 leds, akoestisch waarschuwingssignaal
Ledindicator 3 x 7-segment
Meetdiepte	Positieherkenning: 2 - 150 cm wanddikteDiepte-indicatie: 2 - 200 cm boordiepte
Nauwkeurigheid karakteristiek 3 % van de meetdiepte
Bedrijfsduur ca. 20 h
Werkomstandigheden	-30°C ... 40°C, Luchtvochtigheid max. 85% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -20°C ... 60°C, Luchtvochtigheid max. 85% rH
Bedrijfsgegevens radiografische module	Frequentieband 1: ISM band 433,95 MHzBandbreedte: 0,05 MhzOntvangercategorie: 3
Stroomvoorziening 3 x 1,5 V alkalibatterij (type AAA)
Afmetingen (B x H x D) 75 x 172 x 28 mm
Gewicht (incl. batterijen) 210 g
CenterScanner Plus TX
Indicatoren 11 leds, akoestisch waarschuwingssignaal
Bedrijfsduur ca. 12 h
Werkomstandigheden	-20°C ... 40°C, Luchtvochtigheid max. 85% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -20°C ... 60°C, Luchtvochtigheid max. 85% rH
Bedrijfsgegevens radiografiche module	Frequentieband 1: ISM band 433,95 MHzZendvermogen: < -13 dBmWBandbreedte: 0,05 Mhz
Stroomvoorziening 3 x 1,5 V alkalibatterij (type AAA)
Afmetingen (B x H x D) 75 x 172 x 28 mm
Gewicht (incl. batterijen) 200 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=cescapl
