KÄYTTÖOHJE MKS 130 Ec Mafell

Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.

WARNING

FIN - EY-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että kone MKS 130 Ec vastaa mainittujen vaatimuksia. Sen suunnittelussa ja valmistuksessa on sovellettu luettelossa ilmoitettuja standardeja. Teknisten asiakirjojen laatimiseen valtuutettu henkilö: Mafell AG

1 Merkkien selitykset 82
2 Tuotetiedot 82
2.1 Valmistajan tiedot 82
2.2 Konetunnus 82
2.3 Tekniset tiedot....83
2.4 Päästöt 83
2.5 Toimituksen laajuus....84
2.6 Turvalaitteet....84
2.7 Määräysten mukainen käyttö 84
2.8 Jäännösriskit 84
3 Turvallisuusohjeet 85
4 Varustus / säädöt 87
4.1 Verkkoliitäntä 87
4.2 Lastujen imu 87
4.3 Sahanterän valinta 87
4.4 Sahanterän vaihto 87
4.5 Halkaisuveitsi 88
5 Käyttö 88
5.1 Käyttöönotto 88
5.2 Käynnistäminen ja poiskytkentä 88
5.3 Sahaussyvyyden säätö 88
5.4 Viistosahauksen säätö 88
5.5 Sahaus piirtolinjaa pitkin....88
5.6 Sahaus rinnakkaisvasteen kanssa 89
6 Huolto ja kunnossapito 89
6.1 Säilytys 89
7 Käyttötilan optinen signaalinäyttö 89
8 Häiriöiden poisto....89

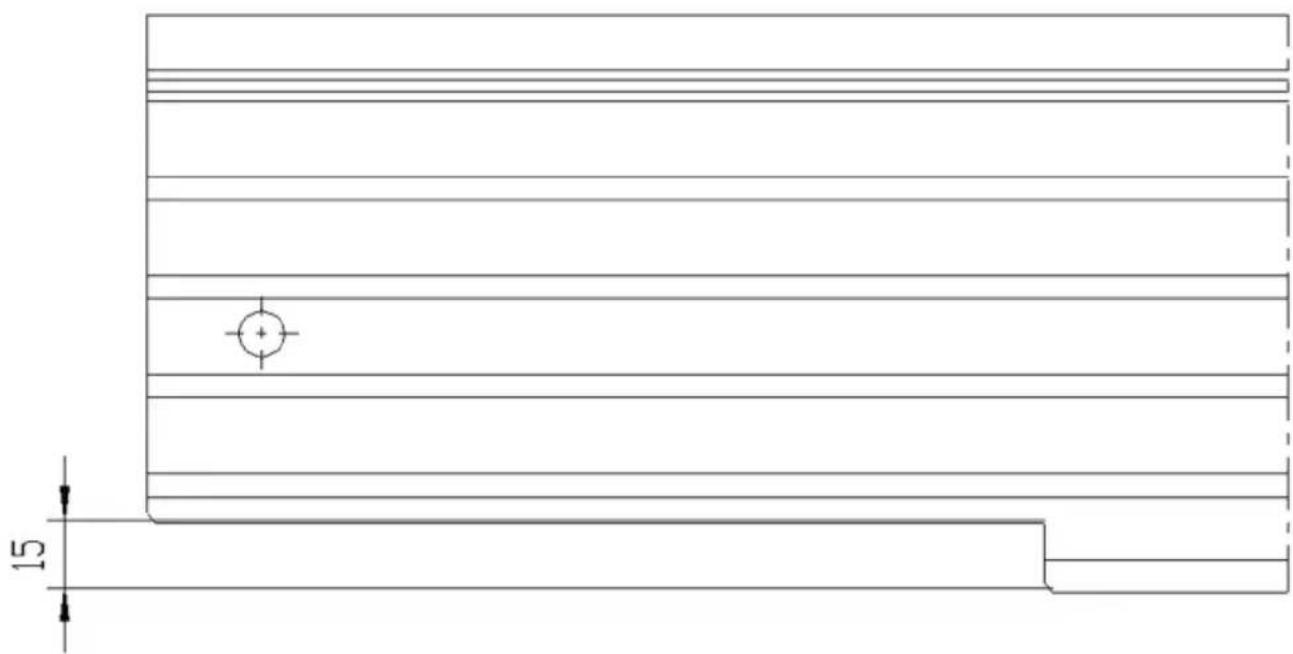

9 Erikoistarvikkeet 91
10 Räjähdyssuojausmerkintä ja varaosaluettelo 92

1 Merkkien selitykset

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin.

Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen.

Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja.

2 Tuotetiedot

Koneille, joilla on tuote-nro: 925401, 925420, 925421

2.1 Valmistajan tiedot

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, puhelin +49 (0)7423/812-0, faksi +49 (0)7423/812-218, e-mail [e-mail]

2.2 Konetunnus

Kaikki koneen tunnistamiseen tarvittavat tiedot näkyvät siihen kiinnitetystä tyyppikilvestä.

Suojaluokka II

CE-tunnus, joka osoittaa konedirektiivin liitteen l mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat

Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana!

EU: n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätystai keräyspisteeseen.

Lue käyttöohje vähentääksesi loukkaantumisriskiä.

2.3 Tekniset tiedot

Käyttöjännite	230 V AC
Verkkotaajuus	50 Hz
Ottoteho jatkuvassa käytössä 2500 W
Virrankulutus jatkuvassa käytössä	10,8 A
Kierrosluku joutokäynnissä	1000 - 2200 min ^-1
Sahaussyvyys 50 – 130 mm
Suurin sallittu leikkuusyvyys 30°/45°/60° 115,6/94/65 mm
Sahapää, käännettävä	0 - 60°
Sahanterän halkaisija maks./min	330/304 mm
Sahanterän peruspaksuus 2,2 mm
Työkalun sahausleveys	3,2 mm
Sahanterän kiinnitysaukko 30 mm
Imuliitännän halkaisija 58 mm
Paino ilman verkkojohtoa, rinnakkaisvasteen kanssa	12 kg
Mitat (L x P x K) 345 x 610 x 385 mm

2.4 Päästöt

Annetut meluemissiot on mitattu normin DIN EN 62841-1 ja DIN EN 62841-2-5 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara

Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään.

Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!

2.4.1 Melupäästötiedot

Standardien EN 62841-1 ja EN 62841-2-5 mukaan määritellyt meluarvot ovat:

Äänenpainetaso L	_PA = 103 dB (A)
Epävarmuus K	_PA = 1,5 dB (A)
Äänitehotaso	L_WA = 111 dB (A)
Epävarmuus	K_WA = 1,5 dB (A)

Äänimittaukset on tehty vakiovarustukseen kuuluvalla sahanterällä.

2.4.2 Tärinää koskevat tiedot

Tyypillinen käsiin ja käsivarsiin kohdistuva tärinä on alle 2,5 m/s ^2 .

2.5 Toimituksen laajuus

Käsisirkkelin MKS 130 Ec toimitukseen sisältyy:

1 kovametallipintainen sirkkelinterä ∅ 330 mm, 24 hammasta
1 halkaisuveitsi (paksuus 2,2 mm)
1 imuistukka
1 rinnakkaisvaste
1 käyttötyökalut koneen kahvassa
1 käyttöohje
1 vihko "Turvallisuusohjeet"

2.6 Turvalaitteet

Vaara

Nämä laitteet ovat tarpeellisia koneen turvallisessa käytössä. Niitä ei saa poistaa eikä niiden toimintaa estää.

Tarkasta ennen käyttöä turvalaitteiden toiminta ja mahdolliset vauriot. Älä käytä konetta, jos turvalaitteita puuttuu tai jokin niistä on tehoton.

Koneessa ovat seuraavat turvalaitteet:

• Ylempi kiinteä suojakupu
• Alempi liikkuva suojakupu
• Suuri pohjalaatta
• Käsikahvat
• Halkaisuveitsi
• Kytkentälaite ja jarru
• Imuistukka

2.7 Määräysten mukainen käyttö

Käsisirkkeli soveltuu ainoastaan täyspuun pituus- ja poikittaissuuntaiseen leikkaamiseen.

Tällöin konetta saa käyttää vain vaakasuorassa olevan peruslevyn kanssa.

Tällä koneella ei saa tehdä upotussahauksia.

Sillä voidaan kuitenkin työstää myös lastulevyn, rimalevyn ja MDF-kuitulevyjen tyyppisiä levyjä. Käytä sallittuja EN 847-1 mukaisia sahanteriä.

Muunlainen kuin yllä kuvattu käyttö on kiellettyä. Valmistaja ei vastaa muunlaisen käytön aiheuttamista vahingoista.

Koneen käyttötarkoituksen mukaiseen käyttööön kuuluu myös Mafellin antamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen.

2.8 Jäännösriskit

Vaara

Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen.

• Sahaterään koskettaminen pohjalaatan alapuolella olevan aukon alueella.
• Työkappaleen alta näkyvään sahanterän osaan koskettaminen sahauksen aikana.
• Pyöriviin osiin koskettaminen sivulta: sahanterä, kiristyslaippa ja laipparuuvi.
• Koneesta tuleva isku sahan juuttuessa kiinni työkappaleeseen.
• Sahanterän tai sahanterän osien murtuminen tai irtoaminen.
• Kosketus jännitteen alaisiin osiin pistorasian ollessa auki ja pistokkeen ollessa pistorasiassa.
• Kuulovauriot pitempään kestävässä työskentelyssä ilman kuulosuojaimia.
• Terveydelle vahingollisen puupölyn emissio pitkäaikaisessa käytössä ilman imulaitteita.

3 Turvallisuusohjeet

Vaara

Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä! Lue myös turvallisuusohjeita liitteenä olevasta kirjasesta "Turvallisuusohjeet".

Yleiset ohjeet:

• Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret.
• Älä koskaan työskentele ilman määräysten mukaisia turvalaitteita äläkä muuta koneessa mitään, mikä voisi heikentää turvallisuutta.
• Konetta ulkona käytettäessä suosittelemme vikavirtakytkimen asentamista.
• Vialliset johdot ja pistokkeet on vaihdettava heti uusiin. Vaihdon saa tehdä vain Mafell tai valtuutettu MAFELL-asiakaspalveluverstas, turvallisuuteen liittyvien vaarannuksien välttämiseksi.
• Varo, että johto ei taitu. Varsinkaan koneen kuljetuksen ja varastoinnin aikana johtoa ei saa kiertää koneen ympärille.

Älä käytä:

• viallisia tai alkuperäisen muotonsa menettäneitä sahanteriä.
• runsasseosteisesta pikateräksestä (HSS) valmistettuja sahanteriä.
• tylsiä sahanteriä niiden moottorille aiheuttaman suuren kuormituksen vuoksi.
• sahanteriä, joiden runko on paksumpi tai sahausleveys (sahanterän haritus) on pienempi kuin halkaisuveitsen paksuus.
• Sahanteriä, joiden sahanterän kierrosluku ei sovi tyhjäkäyntiin.
• Hiontalaikat

Henkilökohtaisten turvavarusteiden käyttö:

• Käytä aina käytön aikana kuulosuojaimia.
• Käytä aina käytön aikana pölynsuojamaskia.
• Käytä aina kaikissa töissä suojalaseja.

Käyttöä koskevat ohjeet:

Sahausmenetelmä

Vaara

• Älä vie käsiäsi lähelle sahausaluetta ja sahanterää. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin suojakotelosta. Kun pidät molemmilla käsillä kiinni sahasta, sahanterä ei voi vahingoittaa niitä.
• Älä vie kättäsi työkappaleen alapuolelle. Suojakupu ei voi suojata sinua sahanterältä työkappaleen alapuolella.
• Säädä sahaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alapuolella tulee olla näkyvissä vähemmän kuin yksi täysi sahampaan korkeus.
• Älä missään tapauksessa pidä sahattavaa kappaletta kädessä tai jalan yläpuolella. Kiinnitä työkappale tukevaan pidikkeeseen. On tärkeää kiinnittää työkappale kunnolla tukevasti, kehokosketuksen, sahanterän kiinnijuuttumisen tai hallinnan menettämisen vaara minimoituu.
• Pidä laitteesta kiinni eristetyiltä kahvapinnoilta, kun teet töitä, joissa käytettävä työkalu voi osua piilossa oleviin sähköjohtoihin tai omaan virransyöttöjohtoon. Kosketus jännitteelliseen johtoon asettaa myös sähkötyökalun metalliosat jännitteellisiksi ja aiheuttaa siten sähköiskun.
• Käytä pitkittäissahauksissa aina vastetta tai suoraa reunaohjainta. Tämä parantaa sahaustarkkuutta ja pienentää sahanterän kiinnijuuttumisen mahdollisuutta.
• Käytä aina oikean kokoisia sahanteriä ja oikeanlaista kiinnitysreikää (esim. neljäkäs tai pyöreä). Sahanterät, jotka eivät sovellu sahan kiinnitysosiin, käyvät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen.
• Älä koskaan käytä viallisia tai vääränlaisia sahanterän kiinnityslaippoja tai ruuveja. Sahanterän kiinnityslaipat ja ruuvit on suunniteltu erityisesti sahaasi varten, optimaalisen tehon ja käyttöturvallisuuden saavuttamiseksi.

Takaisku – aiheuttajat ja vastaavat turvaohjeet

- Takaisku on sahan äkillinen potkaisureaktio johtuen sahanterän osumisestä esteeseen, juuttumisesta kiinni tai asennoitumisesta väärin, mikä johtaa

siihen, että saha ponnahtaa hallitsettomasti irti työkappaleesta liikkuen kohti käyttäjää.

• Kun sahanterä takertuu tai juuttuu kiinni itestään sulkeutuvaan sahausuraan, terän pyöriminen estyy ja moottorivoima lyö sahaa taaksepäin käyttäjän suuntaan.
• Jos sahanterää väännetään tai suunnataan väärin sahausurassa, sahanterän takareunan hampaat voivat takertua puun pintaan, jolloin sahanterä nousee ylös sahausurasta ja saha hyppää taaksepäin käyttäjän suuntaan.

Takaisku on seuraus sahan vääränlaisesta tai virheellisestä käyttämisestä. Tämä voidaan estää soveltuvilla, kuten seuraavana kuvataan, varotoimenpiteillä.

• Pidä sahasta tukevasti kiinni kaksin käsin ja pidä käsivarret sellaisessa asennossa, että pystyt hallitsemaan takaiskun aiheuttamat voimat. Pysyttele aina sahanterän sivulla, älä koskaan kohdista sahanterää itseesi päin. Käsisirkkeli voi takaiskun yhteydessä hypätä taaksepäin, käyttäjä voi kuitenkin soveltuvin varotoimenpitein hallita takaiskuvoimat.
• Jos sahanterä juuttuu kiinni tai keskeytät työskentelyn, kytke sähkö pois sahasta ja pidä sahasta rauhallisesti kiinni kunnes sahanterä on pysähtänyt. Älä koskaan yritä irrottaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä liikkuu, muuten takaisku on mahdollinen. Selvitä sahanterän kiinnijuuttumisen aiheuttaja ja poista se.
• Jos haluat käynnistää uudelleen työkappaleessa kiinni olevan sahan, kohdista sahanterä sahausuran keskelle ja varmista, etteivät sahan hampaat ole takertuneet kiinni työkappaleeseen. Jos sahanterä takertuu kiinni, se voi irrota työkappaleesta tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen.
• Tue suuret levyt, jotta sahanterän kiinnijuuttumisen aiheuttama takaiskuvaara on mahdollisimman pieni. Suuret levyt voivat taipua omasta painostaan. Levyt pitää tukea molemmilta puoliltaan, sekä sahausuran läheisyydestä että myös levyn reunoilta.
• Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin kohdistetut hampaat, aiheuttavat liian ahtaassa sahausurassa

suurentunutta kitkaa, sahanterän kiinnijuuttumista ja takaiskuja.

• Kiristä sahaussyvyyden ja sahauskulman säätimet ennen kuin aloitat sahauksen. Jos asetukset muuttuvat sahaamisen aikana, sahanterä voi juuttua kiinni ja aiheuttaa takaiskun.
• Ole erityisen varovainen jo olemassa olevia seiniä tai muita ei tunnistettavissa olevia alueita sahattaessa. Sisäänuppoava sahanterä voi sahattaessa juuttua piilossa oleviin kohteisiin ja aiheuttaa takaiskun.

Alemman suojakuvun toiminta

• Tarkista aina ennen käyttöä, sulkeutuuko alempi suojakupu kunnolla. Sahaa ei saa käyttää, jos alempi suojakupu ei liiku vapaasti ja sulkeudu välittömästi. Alempaa suojakupua ei saa missään tapauksessa kiinnittää avoimeen asentoon. Jos saha putoaa vahingossa lattialle, alempi suojakupu voi taipua vääränmuotoiseksi. Avaa suojakupu aukivetovivulla ja varmista, että se liikkuu vapaasti ja kaikilla sahauskulmilla ja – syvyyksillä eikä kosketa sahanterää tai muita osia.
• Tarkista alemman suojakuvun jousien toiminta. Anna huoltaa laite ennen käyttämistä, jos suojakupu ja jousi eivät toimi kunnolla. Vaurioituneet osat, tahmeat kerrostumat tai sahanpurukerääntymät antavat suojakuvun toimia vain hidastetusti.
• Avaa alempi suojakupu käsin vain erikoistapauksissa, esim. upotus- ja kulmasahauksissa. Avaa alempi suojakupu aukivetovivusta vetämällä ja päästä vipu irti, kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojakuvun tulee toimia automaattisesti.
• Älä laske sahaa työpenkille tai maahan, jos alempi suojakupu ei peitä sahanterää. Suojaamaton, jälkikäyvä sahanterä siirtää sahaa vastoin sahaussuuntaa ja sahaa kaikkea tielleosuvaa. Huomioi tällöin sahanterän jälkikäyntiaika.

Rakokiilan toiminta

- Käytä rakokiilaan sopivaa sahanterää. Jotta rakokiila toimii, sahanterälevyn tulee olla ohuempi rakokiila ja hammasleveyden tulee olla suurempi kuin rakokiilan paksuus.

• Säädä rakokiila kuten käyttöohjeessa on kuvattu. Väärät etäisyydet, positiot ja suuntaus voivat olla peruste sille, että rakokiila ei estä tehokkaasti takaiskua.
• Käytä rakokiilaa kaikissa töissä paitsi "upotussahauksissa". Aseta rakokiila takaisin paikalleen upotussahauksen jälkeen. Rakokiila häiritsee upotussahauksia ja voi aiheuttaa takaiskun. Tämä kohta koskee käsisirkkeleitä, joissa ei ole MAFELL-flippkiilaa.
• Rakokiilan on oltava sahausurassa, jotta se voi toimia. Lyhyissä sahauksissa rakokiila on tehoton takaiskun estämisessä.
• Älä käytä sahaa, jos rakokiila on vääntynyt. Jo pieni häiriö voi hidastaa suojakuvun sulkeutumista.

Huoltoa ja kunnossapitoa koskevat ohjeet:

• Koko koneen ja varsinkin sen säätölaitteiden ja ohjaimien säännöllinen puhdistus on tärkeä turvallisuustekijä.
• Ainoastaan alkuperäisten MAFELL-varaosien ja - tarvikkeiden käyttö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa.

4 Varustus / säädöt

4.1 Verkkoliitäntä

Ennen käyttöönottoa on varmistettava, että verkkojännite vastaa koneen tyyppikilvessä ilmoitettua käyttöjännitettä.

4.2 Lastujen imu

Koneeseen on liitettävä ulkopuolinen imulaite kaikkien sellaisten töiden yhteydessä, joissa syntyy runsaasti pölyä. Ilman virtausnopeuden on oltava vähintään 20 m/s.

Imuistukan 6 sisäläpimitta (kuva 1) on 58 mm.

4.3 Sahanterän valinta

Hyvä sahauslaatu edellyttää terävää työkalua, joka valitaan materiaalin ja käyttötarkoituksen mukaan seuraavan luettelon avulla:

Pehmeän ja kovan puun sahaukseen poikittaissyyhyn sekä vanerin, lastulevyn ja rimalevyn sahaukseen:

• HM-pyörösahanterä ∅ 330 x 3,6 x 30, 40 hammasta
  Pehmeän ja kovan puun sahaukseen pitkittäissyyhyn:
• HM-pyörösahanterä ∅ 330 x 3,2 x 30, 24 hammasta

Yhdistelmämateriaalien sahaus:

- HM-pyörösahanterä ∅ 330 x 2,6 x 30, 54 hammasta viistettyä vaiht

4.4 Sahanterän vaihto

Vaara

Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

Vaihda sahanterä seuraavalla tavalla:

• Sahanterä kiinnitetään painamalla lukitusvipua 15 (kuva 2).
• Aseta koneen pidikkeessä oleva kuusikanta-avain laipparuuviiin 4 (kuva 1) ja kierrä sitä, kunnes lukitusvipu on lukittunut kokonaan. Löysää laipparuuvi kiertämällä avainta vastapäivään. Poista ruuvi sekä edessä oleva kiristyslaippa 5. Kun olet avannut liikkuvan suojakuvun 1, voit poistaa sahanterän nostamalla sitä eteenpäin ja vetämällä samanaikaisesti alaspäin.
• Ennen kuin kiinnität uuden sahanterän paikoilleen, on tarkistettava, onko kiristyslaippoihin tarttunut likaa. Puhdista ne tarvittaessa. Tarkista pyörimissuunta, kun kiinnität sahanterää. Sahanterän hampaiden on osoitettava ylemmässä suojakuvussa olevan nuolen suuntaan. Tämän jälkeen aseta kiristyslaippa ja laipparuuvi paikalleen ja kiristä ne kiertämällä myötäpäivään. Voit käyttää lukitusvipua apuna samalla tavalla kuin ruuvia löysätessäsi.

Lukituspulttia 15 (kuva 2) ei saa käyttää koneen käydessä! Kone saattaa vahingoittua.

4.5 Halkaisuveitsi

Vaara

Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

Halkaisuveitsi 2 (kuva 1) estää sahanterän kiinni juuttumisen pitkittäissahauksessa. Oikea etäisyys sahanterään on esitetty ohjeen kuvassa kuva 3.

- Säätöä varten löysätään molemmat lieriöruuvit 3 (kuva 1) mukana toimitetulla kuusikanta-avaimella. Säädä halkaisuveitsi siirtämällä sitä pitkässä urassa. Lopuksi kiristä jälleen molemmat lieriöruuvit.

5 Käyttö

5.1 Käyttöönotto

Tämä käyttöohje on annettava tiedoksi kaikille konetta käyttäville henkilöille. Erityistä huomiota on kiinnitettävä kappaleeseen "Turvallisuusohjeet".

5.2 Käynnistäminen ja poiskytkentä

- Käynnistäminen: Vapauta ensin käynnistyksenesto painamalla lukitusvipua 8 (kuva 4). Tämän jälkeen käytä kytkentävipua 7 lukitusvivun ollessa painettuna.

Koska kytkimessä ei ole lukitsinta, kone käy vain niin kauan kuin kytkinvipua painetaan.

Elektroniikka huolehtii siitä, että koneen nopeus kiihtyy nykäyksettä, ja säätää kierrosluvun asetettuun arvoon konetta kuormitettaessa.

Elektroniikka myös alentaa moottorin kuormitusta, jos sahanterä pysähtyy ylikuormituksen vuoksi. Tällöin kytke kone pois päältä. Kytke kone uudelleen päälle ja sahaa pienemmällä syöttönopeudella.

Säätöpyörällä 22 (kuva 4) voidaan säätää sahanterän kierroslukua portaattomasti välillä 1000 - 2200 min ^-1 .

- Poiskytkentä: Laite kytketään pois päältä päästämällä kytkinvipu 7 irti. Sisäinen automaattinen jarru rajoittaa sahanterän hidastumisajan noin 5 sekuntiin. Turvakytkin aktivoituu automaattisesti ja varmistaa käsisirkkelin siten, ettei sitä voida käynnistää tahattomasti.

5.3 Sahaussyvyyden säätö

Sahaussyvyyttä voidaan säätää portaattomasti välillä 50 - 130 mm.

Tee näin:

• Löysää ensin kiristysvipu 10 (kuva 5) kiertämällä sitä vasemmalle.
• Voit nyt säätää sahaussyvyyttä kiertämällä käsikahvaa 9.
• Säädetty syvyys voidaan lukea asteikkorenkaasta 21 (kuva 5). Osoittimena toimii vaihdekotelossa oleva merkki.

Säädä sahaussyvyys aina n. 2 - 5 mm leikattavan materiaalin vahvuutta suuremmaksi.

5.4 Viistosahauksen säätö

Saha voidaan asettaa mihin tahansa haluttuun viistokulmaan 0 - 60 ° välillä.

• Aseta saha tukevaan asentoon ja tue se siten, että sitä voidaan kääntää.
• Löysää sitten molemmat siipiruuvit 16 (kuva 2 ja kuva 4), käännä laite haluttuun kulmaan, joka näkyy osoittimesta 17 (kuva 2) kääntösegmentin asteikolla 18.
• Tämän jälkeen kiristä jälleen molemmat siipiruuvit 16 (kuva 2 ja kuva 4).

5.5 Sahaus piirtolinjaa pitkin

Pohjalaatan sisäpuolella on piirtolinja, jota voidaan käyttää sekä suoraan sahaukseen että kaikille kallistuskulmille. Piirtolinja vastaa sahanterän sisäpuolta. Vinoleikkaukseen piirtolinja näkyy ylemmän suojakannen vasemmanpuoleisen aukon läpi (nuoli, kuva 5).

• Sahausta varten pidä konetta kiinni molemmista käsikahvoista 11 (kuva 4) ja 12 (kuva 2) ja aseta pohjalaatan etuosa työkappaleelle.
• Sahaus on helpompi aloittaa, jos avataan liikkuva suojakupu 1 (kuva 1) painamalla edessä olevan käsikahvan vieressä olevaa vipua 13 (kuva 5).

Kun vipu päästetään irti, kupu sulkeutuu itsestään.

• Kytke käsisirkkeli päälle (ks. luku 5.2) ja työnnä konetta tasaisesti sahaussuuntaan.
• Sahauksen jälkeen kytke saha välittömästi pois päältä päästämällä kytkinvipu 7 irti (kuva 4).

5.6 Sahaus rinnakkaisvasteen kanssa

Käsisirkkelissä on molemmin puolin rinnakkaisvaste, joten on mahdollista sahata olemassa olevan reunan suuntaisesti koneen molemmilla puolin varustusta muuttamatta. Leikkuualue oikealla puolella on 140 mm ja vasemmalla puolella 320 mm.
- Sahausleveyttä voidaan säätää löysäämällä siipiruuvit 14 (kuva 4) ja työntämällä vastetta vastaavasti. Tämän jälkeen kiristä jälleen siipiruuvit 14.

Rinnakkaisvasteen kiskoa 20 (kuva 2) voidaan lisäksi kääntää 90°. Tämän ansiosta vastepintaa voidaan käyttää sekä pohjalaatan ylä- että alapuolella. Jos työkappaleessa on jo suora reuna ja haluat tehdä samansuuntaisen leikkauksen, vastekisko 20 käännetään alas.

Jos työkappaleessa ei ole suoraa reunaa, vastekisko käännetään ylös suoraa sahausta varten.

Nyt kone voidaan kiinnittää joko työkappaleeseen kiinnitettyyn lautaan tai sitä voidaan ohjata erikoistarvikkeena toimitettua ohjauskiskoa pitkin.

6 Huolto ja kunnossapito

Vaara

Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa.

Niissä käytettävät kuulalaakerit on rasvattu koneen koko eliniäksi. Pitemmän käyttöajan jälkeen jälkeen MAFELL suosittelee antamaan koneen valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi.

Käytä kaikkiin voitelukohtiin ainoastaan valmistajan erikoisrasvaa, tilausnro 049040 (1 kg:n rasia).

6.1 Säilytys

Puhdista kone huolellisesti, jos kone on ollut pitemmän aikaa käyttämättä. Ruiskuta paljaat metalliosat ruostesuoja-aineella.

7 Käyttötilan optinen signaalinäyttö

Kierrosluvun säätöpyörän valon väri näyttää koneen käyttötilan.

Kierrosluvun säätöpyörän valo on käytössä jatkuvasti vihreä, kun konetta ei kuormiteta liikaa.

Jos säätöpyörän valo on punainen, on kyseessä häiriö (katso Häiriöiden poisto -luku).

8 Häiriöiden poisto

Vaara

Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Ensin on irrotettava pistoke pistorasiasta!

Seuraavassa on lueteltu joitakin yleisimpiä häiriöitä ja niiden syitä. Joidenkin muiden häiriöiden ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun.

Häiriö	Syy	Poisto
Konetta ei voi kytkeä päälle ja kierrosluvun säätöpyörän valon väri on punainen	Katkaisu ylikuumenemisen takia	Anna koneen jäähtyä
	Ylijännitekatkaisu	Tarkastuta jännitteensyöttö sähköasentajalla
	Alijännitekatkaisu
Konetta ei voi kytkeä päälle ja kierrosluvun säätöpyörän valo ei pala	Ei verkkojännitettä	Tarkastuta jännitteensyöttö sähköasentajalla
	Verkkosulake viallinen	Anna sähköasentajan vaihtaa sulake
Konetta ei voi kytkeä päälle ja kierrosluvun säätöpyörän valo on vihreä	Hiiliharjat kuluneet	Vie kone MAFELL-huoltokorjaamoon
Kone pysähtyy sahaamisen aikana ja kierrosluvun säätöpyörän valo on punainen	Ylikuormituskatkaisu	Vähennä syöttönopeutta
	Ylijännitekatkaisu	Tarkastuta jännitteensyöttö sähköasentajalla
	Alijännitekatkaisu
Kone pysähtyy sahaamisen aikana ja kierrosluvun säätöpyörän valo ei pala	Verkkovirtakatkos	Pyydä sähköasentajaatarkistamaan varasulakkeetverkkopuolella
Sahantarä juuttuu kiinni konetta eteenpäin työnnettäessä	Syöttöliike liian voimakas	Vähennä syöttönopeutta
	Tylsä sahanterä	Päästä kytkin heti vapaaksi. Irrotakone työkappaleesta ja vaihdasahanterä
	Työkappaleessa on jännitteitä	Ole erityisen varovainensahatessasi, takaiskun vaarakasvaa.
	Riittämätön koneenohjaus (esim.vapaalla kädellä tapahtuvanohjauksen vuoksi)	Käytä rinnakkaisvastetta
	Työkappaleen pinta epätasainen	Tasoita pinta
Sahanterä värähtelee työkappaleessa	Sahanterää ei ole säädetty oikein	Kiristä sahanterä
	Työkappaletta ei ole kiinnitetty	Kiinnitä työkappale puristimilla
Sahanterä pysähtyy - moottori pyörii edelleen	Sahanterää ei ole kiinnitettykunnolla	Kiristä sahanterä
Paloläiskiä sahauskohdissa	Työhön sopimaton tai tylsä sahanterä	Vaihda sahanterä
Lastunpoistolaite tukossa	Puu liian kosteaa	Puhdista hakkeenpoistaja
	On sahattu pitkään ilmanimurointilaitetta	Liitä kone ulkopuoliseenimurointilaitteeseen, esim.pölynimuriin
Alempi liikkuva suojakotelo ei sulkeudu tai sulkeutuu vainhitaasti	Lastuja ja puunpalasiaalemmassa siirrettävässäsuojakotelossa	Poista lastut ja puunpalat

9 Erikoistarvikkeet

• Ohjauskisko, täyd., yksiosainen, pituus 3 m Til. Nro 200672
• Ohjauskisko, täyd., kaksiosainen, pituus 3 m Til. Nro 037037
• Ohjauskiskot – jatke, pituus 1,5 m Til. Nro 036553
• Adapteripari rinnakkaisvasteen kiinnittämiseksi ohjauskiskoon Til. Nro 037195
• Sahanterä - HM ∅ 330 x 3,6 x 30, 40 hammasta (poikittaissahaus) Til. Nro 092572
• Sahanterä - HM ∅ 330 x 3,2 x 30, 24 hammasta (pitkittäis- Til. Nro 092571 japoikittaissahaus)
• Sahanterä - HM ∅ 330 x 2,6 x 30, 54 hammasta (yhdistelmämateriaalit) Til. Nro 092579
• Ohjauskisko F80, pituus 800 mm Til. Nro 204380
• Ohjauskisko F110, pituus 1100 mm Til. Nro 204381
• Ohjauskisko F160, pituus 1600 mm Til. Nro 204365
• Ohjauskisko F210, pituus 2100 mm Til. Nro 204382
• Ohjauskisko F310, pituus 3100 mm Til. Nro 204383
• Kulmavaste F-WA Til. Nro 205357
• Ohjauskiskon lisätarvikkeet:
• Ruuvipuristin F-SZ100MM (2 Kpl.) Til. Nro 205399
  – Yhdyskappale F-VS Til. Nro 204363
• Kiskopakkaus F160 Til. Nro 204626
• Kiskopakkaussarja F80/160, sisältö: F80 + F160 + yhdyskappale + 2 Til. Nro 204748 ruuvipuristinta + kiskopakkaus
• Kiskopakkaussarja F80/160 kulmavasteella, sisältö: F80 + F160 Til. Nro 204749 +yhdyskappale + kulmavaste + 2 ruuvipuristinta + kiskopakkaus
• Kiskopakkaussarja F160/160, sisältö: 2 x F160 + yhdyskappale + 2 Til. Nro 204805 ruuvipuristinta + kiskopakkaus

Turvaohjeet MKS 130 Ec:n käyttöön jo toimitetuilla, seuraavan tyyppisillä johdekiskoilla:

FS 140

Tilaus-nro.: 202870

FS 300

Tilaus-nro.: 202869

FSX

Tilaus-nro.: 203802

Jotta liikkuvan suojakuvun turvallinen toiminta olisi johdekiskoilla avattaessa ja suljettaessa taattu, lähtöpään kolon on oltava riittävän suuri.

Tarkasta mitta 15 mm. (katso piirrosta)

Jos mitta on pienempi kuin 15 mm, lähtöpään koloa on suurennettava 15 mm suuruiseksi.

Koska johdekisko on valmistettu alumiinista, toimenpiteen voi suorittaa sahalla.

10 Räjähdyssuojausmerkintä ja varaosaluettelo

Vastaavat tiedot varaosista löydät kotisivultamme: www.mafell.com
