GEBRUIKSAANWIJZING MKS 130 Ec Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL • EG conformiteitsverklaring

Wij bevestigen hiermede dat de machine MKS 130 Ec aan de vermelde EU-richtlijnen beantwoord. Bij constructie en bouw werden de vermelde normen toegepast. Gernachtigde voor de samenstelling van de technische documenten: Mafell AG

1 Verklaring van de symbolen....57
2 Gegevens met betrekking tot het product 57
2.1 Gegevens met betrekking tot de fabrikant....57
2.2 Karakterisering van de machine....57
2.3 Technische gegevens 58
2.4 Emissions 58
2.5 Leveromvang....59
2.6 Veiligheidsvoorzieningen....59
2.7 Reglementaire toepassing....59
2.8 Restrisico's 59
3 Veiligheidsinstructies....60
4 Voorbereiden / Instellen 62
4.1 Netaansluiting....62
4.2 Afzuigen van de spanen....62
4.3 Keuze van het zaagblad....62
4.4 Zaagbladwissel....62
4.5 Spouwmes....63
5 Bedrijf 63
5.1 Ingebruikname....63
5.2 In- en uitschakelen 63
5.3 Instelling van de snijdiepte 63
5.4 Instelling voor schuinsneden 63
5.5 Zagen volgens tekening 64
5.6 Zagen met parallelaanslag 64
6 Onderhoud en reparatie 64
6.1 Opslag 64
7 Optische signalisatie van de bedrijfstoestand 64
8 Verhelpen van storingen 65
9 Extra toebehoren....66
10 Explosietekening en onderdelenlijst 67

1 Verklaring van de symbolen

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie.

Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

bij machines met art.-nr. 925401, 925420, 925421

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

Beschermsoort II

CE-teken ter documentatie van de overeenstemming met de principiële veiligheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen

Gooi elektrowerktuigen niet in het huishoudelijk afval!

Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

Bedrijfsspanning	230 V AC
Netfrequentie	50 Hz
Opnamevermogen continu bedrijf 2500 W
Stroomopname continu bedrijf	10,8 A
Toerental in de leegloop	1000 - 2200 min ^-1
Snijdiepte	50 - 130 mm
Maximale snijdiepte 30°/45°/60° 115,6/94/65 mm
Zaagaggregaat zwenkbaar	0 - 60°
Doorsnede zaagblad max/min	330/304 mm
Dikte basislichaam zaagblad 2,2 mm
Snijbreedte van het zaagblad	3,2 mm
Opnameboring zaagblad 30 mm
Doorsnede afzuigstuk 58 mm
Gewicht zonder netkabel, met parallelaanslag	12 kg
Afmetingen (B x L x H) 345 x 610 x 385 mm

2.4 Emissies

De geluidsemissiemeting gebeurde conform DIN EN 62841-1 en DIN EN 62841-2-5 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-5 berekende geluidsemissiewaarden bedragen:

Geluidsniveau L	_PA = 103 dB (A)
Onzekerheid K	_PA = 1,5 dB (A)
Geluidsniveau L	_PA = 111 dB (A)
Onzekerheid K	_PA = 1,5 dB (A)

De geluidmeting werd met het standaard meegeleverde zaagblad doorgevoerd.

2.4.2 Gegevens m.b.t. de trilling

De typische hand-arm-trilling is kleiner dan 2,5 m/s ^4 .

2.5 Leveromvang

Handcirkelzaag MKS 130 Ec compleet met:

1 hardmetaal uitgevoerd cirkelzaagblad ∅ 330 mm, 24 tanden
1 spouwmes (dikte 2,2 mm)
1 afzuigstuk
1 parallelaanslag
1 bediengereedschap in houder aan de machine
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"

2.6 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van de machine noodzakelijk en mogen niet worden verwijderd of ongeldig worden gemaakt.

Controleer de veiligheidsvoorzieningen voor het bedrijf op een goede werking en eventuele beschadigingen. Gebruik de machine niet als veiligheidsvoorzieningen ontbreken of niet goed werken.

De machine is van de volgende veiligheidsvoorzieningen voorzien:

• bovenste vaste beschermkap
• grote grondplaat
• Handgrepen
• Spouwmes
• Schakelvoorziening en rem
• Afzuigstuk

- onderste beweeglijke beschermkap

2.7 Reglementaire toepassing

De handcirkelzaag is uitsluitend voor het langs- en dwarssnijden van massief hout geschikt.

Daarbij mag de machine enkel met een horizontaal liggende bodemplaat gebruikt worden.

Invalsneden mogen met deze machine niet uitgevoerd worden.

Plaatwerkstoffen zoals spaanplaten, meubelplaten en vezelplaten kunnen eveneens worden bewerkt.

Gebruik de toegestane zaagbalden conform EN 847-1.

Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk.

Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden op.

2.8 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen kunnen hebben voor de gezondheid.

• Aanraken van het zaagblad in het bereik van de aanrijopening onder de grondplaat.
• Aanraken van het onder het werkstuk uitstekend gedeelte van het zaagblad bij het snijden.
• Aanraken van zich draaiende onderdelen van opzij: zaagblad, spanflens en flens-schroef.
• Terugslag van de machine bij verklemmen in het werkstuk.
• Breuk en uitslingeren van het zaagblad of van delen van het zaagblad.
• Aanraken van spanningsvoerende onderdelen bij geopende kast en niet getrokken netsteker.
• Vermindering van het gehoor bij langer durende werkzaamheden zonder gehoorbeveiliging.
• Emissie van de gezondheid bedreigende houtstoffen bij langer durend bedrijf zonder afzuiging.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies! Lees ook de veiligheidsinstructies in het bijgevoegde boekje "Veiligheidsinstructies".

Algemene instructies:

• Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Werk nooit zonder de voor de desbetreffende handeling voorgeschreven veiligheidsvoorzieningen en verander aan de machine niets dat de veiligheid zou kunnen belemmeren.
• Bij het gebruik van de machine buiten wordt de toepassing van een veiligheidsschakelaar geadviseerd.
• Beschadigde kabels of stekers moeten onmiddellijk worden vervangen. De vervanging mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Scherpe knikken aan de kabel voorkomen. Vooral bij het transport en het opslaan van de machine de kabel niet om de machine wikkelen.

Niet toegepast mogen worden:

• Gescheurde zaagbladen en zulke, die hun vorm hebben veranderd.
• Zaagbladen uit hooggelegeerd snelstaal (HSSzaagbladen).
• Stompe zaagbladen wegens de te hoge motorbelasting.
• Zaagbladen, waarvan de dikte groter is of waarvan de snijbreedte (verzet) kleiner is dan de dikte van het spouwmes.
• Zaagbladen die niet voor het zaagblad-toerental in de leegloop zijn geschikt.
• Slijpschijven

Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen:

• Draag bij het werk altijd een gehoorbescherming.
• Draag bij het werk altijd een stofmasker.
• Draag bij alle werkzaamheden altijd een veiligheidsbril.

Aanwijzingen met betrekking tot het bedrijf:

Zaagmethoden

Gevaar

• Kom met uw handen niet in het zaagbereik en aan het zaagblad. Houd met uw tweede hand de extra greep of de motorbehuizing vast. Als u de zaag met beide handen vasthoudt, kunnen ze niet door het zaagblad gewond raken.
• Grijp niet onder het werkstuk. Onder het werkstuk wordt u niet tegen het zaagblad beschermd door de beschermkap.
• Pas de snijdiepte aan de dikte van het werkstuk aan. Er moet moet minder dan een volledige tandhoogte onder het werkstuk zichtbaar zijn.
• Houd het te zagen werkstuk nooit in de hand of boven het been vast. Beveilig het werkstuk op een stabiele steun. Het is belangrijk dat het werkstuk goed bevestigd wordt om het gevaar van lichaamscontact, vastklemmen van het zaagblad of verlies van controle te minimaliseren.
• Houd het elektrisch gereedschap aan de geïsoleerde grepen vast als u werkzaamheden uitvoert waarbij het gereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Bij contact met een spanningvoerende leiding staan ook de metalen onderdelen van het elektrisch gereedschap onder spanning en wordt een elektrische schok veroorzaakt.
• Gebruik bij het langssnijden steeds een aanslag of een rechte kantgeleiding. Daardoor wordt de snijnauwkeurigheid verbeterd en de kans dat het zaagblad vastgeklemd wordt, verkleind.
• Gebruik altijd zaagbladen van het juiste formaat en met de passende opnameboring (bijv. ruitvormig of rond). Zaagbladen die niet bij de montagedelen van de zaag passen, lopen niet rond en leiden tot controleverlies.

- Gebruik nooit beschadigde of verkeerde zaagblad-onderlegringen of -schroeven. De onderlegschijven en schroeven van het zaagblad werden speciaal voor uw zaag gemaakt, voor een optimale capaciteit en bedrijfsveiligheid.

Terugslag – oorzaken en overeenkomstige veiligheidsinstructies

• Een terugslag is de plotse reactie ten gevolge van een vasthakend, vastklemmend of verkeerd uitgericht zaagblad waardoor een ongecontroleerde zaag naar boven komt en vanuit het werkstuk in de richting van de bediener beweegt.
• Als het zaagbald in de sluitende zaagopening vasthaakt of vastklemt, blokkeert het en wordt de zaag door de motorkracht in de richting van de bediener teruggeslagen.
• Als het zaagblad in de zaagsnede draait of verkeerd uitgericht wordt, kunnen de tanden van de achterkant van het zaagblad in het houtoppervlak vasthaken, waardoor het zaagblad uit de zaagspleet komt en de zaag in de richting van de bediener springt.

Een terugslag ontstaat door een verkeerd gebruik van de zaag. Dat kan vermeden worden door middel van gepaste voorzorgsmaatregelen, zoals hierna beschreven.

• Houd de zaag met beide handen vast en breng uw armen in een positie, waarin u de terugslagkrachten kunt opvangen. Houdt u zich steeds zijdelings van het zaagblad, nooit het zaagblad in één lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag naar achteren springen, maar de bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen.
• Als het zaagblad vastgeklemd is of u het werk onderbreekt, moet u de zaag uitschakelen en het materiaal stil houden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of ze achterwaarts te trekken, zo lang het zaagblad beweegt, anders kan een terugslag plaatsvinden. Bepaal en verhelp de oorzaak van het vastklemmen van het zaagblad.

- Wilt u een zaag die in het werkstuk steekt weer starten, centreer het zaagblad in de zaagspleet en controleer, of de zaagtanden niet in het

werkstuk zijn vastgehaakt. Als het zaagblad vastgehaakt is, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaag opnieuw gestart wordt.

• Steun grote platen af, om het risico van een terugslag door een vastzittend zaagblad te voorkomen. Grote platen kunnen door het eigen gewicht doorbuigen. Platen moeten aan beide kanten ondersteund worden, zowel in de buurt van de zaagspleet als aan de zijkant.
• Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgerichte tanden veroorzaken door de te kleine zaagspleet een verhoogde wrijving, klemming van het zaagblad en terugslag.
• Trek vóór het zagen de instellingen voor snijdiepte en snijhoek vast. Als de instellingen tijdens het zagen veranderen, kan het zaagblad klemmen en kan een terugslag optreden.
• Wees bijzonder voorzichtig bij het zagen in bestaande muren of andere niet-inkijkbare zones. Het zakkende zaagblad kan bij het zagen in verborgen objecten blokkeren en een terugslag veroorzaken.

Functie van de onderste beschermkap

• Controleer vóór ieder gebruik, of de onderste beschermkap foutvrij sluit. Gebruik de zaag niet, wanneer de onderste beschermkap niet vrij beweeglijk is en zich niet meteen sluit. Klem of bindt de onderste beschermkap nooit in geopende positie vast. Als de zaag onverwacht op de grond valt, kan de onderste beschermkap gebogen worden. Open de beschermkap met de trekhendel en vergewis u ervan dat deze vrij beweegt en bij alle snijhoeken en -dieptes noch het zaagblad noch andere delen raakt.
• Controleer de werking van de veer voor de onderste beschermkap. Laat de zaag voor het gebruik onderhouden als de onderste beschermkap en de veer niet perfect functioneren. Beschadigde delen, kleverige afzettingen of opeenhopingen van spanen leiden tot een vertraagde werking van de onderste beschermkap.
• Open de onderste beschermkap met de hand alleen bij bijzondere sneden, zoals "inval- en hoeksneden". Open de onderste beschermkap

met de terugtrekhendel en laat deze los, zodra het zaagblad in het werkstuk is binnengedrongen. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.

- Leg de zaag niet op de werkbank of op de grond neer, zonder dat de onderste beschermkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag tegen de snijrichting en zaagt alles wat in de weg ligt. Neem daarbij de nalooptijd van het zaagblad in acht.

Functie van het spouwmes

• Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes zou werken, moet het stamblad van het zaagblad dunner zijn dan het spouwmes en moet de tandbreedte groter zijn dan de dikte van het spouwmes.
• Stel het spouwmes af zoals beschreven in de gebruiksaanwijzing. Verkeerde afstanden, posities en uitrichtingen kunnen ertoe leiden dat het spouwmes een terugslag niet efficiënt tegenhoudt.
• Gebruik steeds het spouwmes, behalve bij "invalsneden". Monteer het spouwmes na de invalsnede opnieuw. Het spouwmes stoort bij invalsneden en kan een terugslag veroorzaken. Deze paragraaf geldt enkel voor handcirkelzagen zonder MAFELL-flipsnede.
• Opdat het spouwmes kan werken, moet het zich in de zaagspleet bevinden. Bij korte sneden is het spouwmes niet efficiënt bij het vermijden van een terugslag.
• Run de zaag niet met verbogen spouwmes. Al een kleine storing kan vertraging veroorzaken bij het sluiten van de beschermkap.

Opmerkingen met betrekking tot onderhoud en reparatie:

• De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.
• Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.

Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt.

4.2 Afzuigen van de spanen

Bij alle werkzaamheden, waarbij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid moet ten minste 20 m/s bedragen.

De binnendoorsnede van de afzuigaansluiting 6 (afb. 1) bedraagt 58 mm.

4.3 Keuze van het zaagblad

Om een goede snijkwaliteit te behalen, maak alstublieft gebruik van scherp werktuig en kiest in overeenstemming met materiaal en toepassing een werktuig uit de volgende lijst:

Snijden van zacht- en hardhout dwars in vezelrichting, triplexhout, spaander- en meubelplaten:

- HM-cirkelzaagblad ∅ 330 x 3,6 x 30, 40 tanden

Snijden van zacht- en hardhout langs in vezelrichting:

- HM-cirkelzaagblad ∅ 330 x 3,2 x 30, 24 tanden

Snijden van compoundstoffen:

- HM-cirkelzaagblad ∅ 330 x 2,6 x 30, 54 tanden wisseltand met afkanting

4.4 Zaagbladwissel

Gevaar

Neem bij alle

onderhoudswerkzaamheden de netstekker uit het stopcontact.

Ga u bij de wissel van het zaagblad op de volgende manier te werk:

• druk voor het vastzetten van het zaagblad de arreteerhendel 15 (afb. 2).
• Zet de in een houder aan de machine voorhanden zeskantbout in de flensschroef 4 (afb. 1) in den draai zo lang, tot de arreteerhendel geheel vastklikt. Om de flensschroef los te maken, draai de sleutel tegen de wijzers van de

klok. Verwijder de schroef alsook de voorste spanflens 5. U kunt het zaagblad nu na het openen van de beweeglijke beschermkap 1 door optillen naar voren en wegtrekken naar beneden verwijderen.

- Vóór het aanbrengen van het nieuw zaagblad moeten beide spanflenzen op vastklevende delen worden gecontroleerd en gereinigd. Bij het inzetten van het zaagblad op de draairichting letten: de tanden van het zaagblad moeten in dezelfde richting als de pijl op de bovenste beschermkap wijzen. Vervolgens steekt u de spanflens op, zet de flensschroef aan en trek deze door draaien in richting van de wijzers van de klok aan. Hierbij kan, zoals bij het losmaken, de arreteerhendel passend worden gebruikt.

Bedien de vergrendelbout 15 (afb. 2) niet bij draaiende machine! De machine kan worden beschadigd.

4.5 Spouwmes

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

Het spouwmes 2 (afb. 1) voorkomt het vastklemmen van het zaagblad bij het langssnijden. De juiste afstand ten opzichte van het zaagblad is in afb. 3 weergegeven.

- Voor een verstellen maakt u de beide cilinderbouten 3 (afb. 1) met de meegeleverde zeskantbout los, het spouwmes verstelt u door overeenkomstig verschuiven in zijn langsgleuf en vervolgens trekt u beide cilinderbouten weer vast.

5 Bedrijf

5.1 Ingebruikname

Deze gebruiksaanwijzing moet iedere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

- Inschakelen: eerst ontgrendelt u de inschakelblokkering door indrukken van de blokkeerhendel 8 (afb. 4) los. Vervolgens bedient u bij ingedrukte blokkeerhendel de schakelhendel 7.

Omdat het zich om een schakelaar zonder blokkering handelt, draait de machine nu zo lang als deze schakelaar wordt bediend.

De ingebouwde elektronica zorgt bij het inschakelen voor een schokvrije versnelling en regelt bij belasting het toerental op de vast ingestelde waarde bij.

Bovendien regelt deze elektronica de motor bij overbelasting terug, d.w.z. het zaagblad blijft staan. Schakel de machine dan uit. Daarna schakelt u de machine weer in en zaagt met gereduceerde aanvoersnelheid verder.

Met het stelwiel 22 (afb. 4) kunt u het toerental van het zaagblad traploos tussen 1000 en 2200 min ^-1 instellen.

- Uitschakelen: voor het uitschakelen laat u de schakelhendel 7 los. Door de ingebouwde automatische rem wordt de uitlooptijd van het zaagblad op ca. 5 s beperkt. De inschakelblokkering wordt automatisch weer actief en beveiligt de handcirkelzaag tegen een onopzettelijk inschakelen.

5.3 Instelling van de snijdiepte

De snijdiepte laat zich in een bereik tussen 50 en 130 mm traploos instellen.

Hiervoor wordt op de volgende manier te werk gegaan:

• Eerst maakt u spanhendel 10 (afb. 5) door draaien naar links los.
• Door draaien aan het handwiel 9 kunt u nu de snijdiepte verstellen.
• De ingestelde diepte kan op de schaalring 21 (afb. 5) worden afgelezen. Als wijzer dient hierbij het opschrift op de behuizingskast.

Stel de snijdiepte steeds ca. 2 tot 5 mm groter dan de te snijden materiaaldikte in.

5.4 Instelling voor schuinsneden

Het zaagaggregaat laat zich voor schuinsneden op iedere willekeurige hoek van 0 tot 60° instellen.

• Breng de machine in een stabiele positie en steun deze zo af, dat het zaagaggregaat kan worden gedraaid.
• Dan maakt u beide vleugelschroeven 16 (afb. 2 en afb. 4) los, zwenkt het aggregaat op de gewenste en op de wijzer 17 (afb. 2) op schaal 18 aan het zwenksegment weergegeven hoek.
• Vervolgens trekt u beide vleugelschroeven 16 (afb. 2 en afb. 4) weer vast.

5.5 Zagen volgens tekening

De bodemplaat bezit op de binnenkant een tekenkant, die zowel voor de rechte snede alsook voor alle neigingshoeken geldt. Deze tekenkant stemt overeen met de binnenkant van het zaagblad. Voor schuinsneden kan de tekening door de opening op de linker zijde van de bovenste beschermkap worden bekeken (pijl, afb. 5).

• Voor het zagen houdt u de machine aan beide handgrepen 11 (afb. 4) en 12 (afb. 2) vast en zet ze met het voorste gedeelte van de basisplaat op het werkstuk neer.
• Voor een eenvoudiger aansnijden kan de beweeglijke beschermkap 1 (afb. 1) door indrukken van de direct naast de voorste handgreep gerangschikte hendel 13 (afb. 5) worden geopend.

Bij loslaten van deze hendel sluit de kap zelfstandig.

• Schakel de handcirkelzaag aan (zie hoofdstuk 5.2) en schuif de machine gelijkmatig in snijrichting voor.
• Na uitvoeren van de snede schakel de zaag meteen door loslaten van schakelhendel 7 (afb. 4) uit.

5.6 Zagen met parallelaanslag

De handcirkelzaag is aan weerszijden met een parallelaanslag uitgerust, zo dat zonder ombouwen aan weerszijden van de machine parallel tot een reeds voorhanden kant kan worden gezaagd. Hierbij bedraagt het snijbereik op de rechter kant 140 mm en op de linker kant 320 mm.

- Voor het verstellen van de snijbreedte maak de vleugelschroeven 14 (afb. 4) los en verschuif de

aanslag dienovereenkomstig. Trek vervolgens de vleugelschroeven 14 weer vast.

Aanvullend kan aanslagrail 20 (afb. 2) van de parallelaanslag om 90° worden gedraaid. Daarmee is het mogelijk, de aanslagvlakte zowel boven als ook onder de grondplaat in te zetten. Is reeds een rechte werkstukkant voorhanden en dient hierbij een parallelle snede te worden gemaakt, wordt het aanslagrail 20 naar beneden gedraaid.

Ontbreekt een rechte werkstukkant, wordt voor het uitvoeren van een rechte snede het aanslagrail naar boven gedraaid.

Nu kan de machine of aan een op het werkstuk bevestigde lat of aan het als extra toebehoren verkrijgbaar geleidingsrail worden gevoerd.

6 Onderhoud en reparatie

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven.

Voor alle smeerplaatsen slechts onze speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.

6.1 Opslag

Reinig de machine zorgvuldig als u ze lange tijd niet gebruikt. Spuit blanke metaaldelen in met roestwerend middel.

7 Optische signalisatie van de bedrijfstoestand

De kleur van het stelwiel voor het toerental geeft de bedrijfstoestand van de machine aan.

Zolang de machine qua vermogen niet overbelast wordt, brandt het stelwiel voor het toerental tijdens het bedrijf permanent groen.

Als het stelwiel rood brandt, is een storing opgetreden (zie daartoe hoofdstuk Storingsoplossing).

8 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Hieronder staan de meest voorkomende storingen en hun oorzaken. Bij andere storingen wendt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Het is niet mogelijk om de machine in te schakelen en het stelwiel voor het toerental brandt rood.	Overtemperatuuruitschakeling	Machine laten afkoelen
	Overstroomuitschakeling	Voeding door een elektricien laten controleren
	Onderspanningsuitschakeling
Het is niet mogelijk om de machine in te schakelen en het stelwiel voor het toerental brandt niet.	Geen netspanning voorhanden	Voeding door een elektricien laten controleren
	Netzekering defect	Zekering door een elektricien laten vervangen
Het is niet mogelijk om de machine in te schakelen en het stelwiel voor het toerental brandt groen.	Koolborstels versleten	Machine naar de MAFELL-klantenservice brengen
De machine stopt tijdens het snijden en het stelwiel voor het toerental brandt rood.	Overbelastingsuitschakeling	Aanvoersnelheid verlagen
	Overstroomuitschakeling	Voeding door een elektricien laten controleren
	Onderspanningsuitschakeling
De machine stopt tijdens het snijden en het stelwiel voor het toerental brandt niet.	Stroomuitval	Voorzekeringen van het net door een elektricien laten controleren
Zaagblad klemt bij het vooruitschuiven van de machine	Te grote aanvoer	Aanvoersnelheid verlagen
	Stomp zaagblad	Schakelaar direct loslaten Machine uit het werkstuk verwijderen en zaagblad vervangen
	Spanningen in het werkstuk	Wees alert bij het zagen, het gevaar voor terugslagen stijgt.
	Slechte machinegeleiding (bijv. door leiding met de vrije hand)	Parallelle aanslag inzetten
	Oneffen werkstukoppervlakte	Vlakte uitrichten
Zaagblad trilt in het werkstuk	Zaagblad niet correct afgesteld	Zaagblad vastzetten
	Werkstuk niet bevestigd	Werkstuk met klemmen bevestigen
Zaagblad blijft stilstaan - motor draait verder	Zaagblad niet correct bevestigd	Zaagblad vastzetten
Brandvlekken aan de snijplekken.	Voor het werkproces ongeschikt of stomp zaagblad	Zaagblad vervangen
Spaanuitworp verstopt	Hout te vochtig	Spaanderafvoer reinigen
	Lang durend snijden zonder afzuigen	Machine aan een externe afzuiging, bv stofvanger, aansluiten
Onderste beweegbare beschermkap sluit niet of slechts langzaam	Spaanders en houten delen liggen onder de bewegende beschermkap	Spaanders en houten delen verwijderen

9 Extra toebehoren

• Geleidingsrail, eendelig kpl. 3 m lang Best.-nr. 200672
• Geleidingsrail, tweedelig cpl. 3 m lang Best.-nr. 037037
• Geleidingsrails – verlenging 1,5 m lang Best.-nr. 036553
• Adapterpaar voor parallelaanslg voor het inhangen aan het geleidingrail Best.-nr. 037195
• Zaagblad- HM ∅ 330 x 3,6 x 30, 40 tanden (dwarssnede) Best.-nr. 092572
• Zaagblad - HM ∅ 330 x 3,2 x 30, 24 tanden (langs-/dwarssnede) Best.-nr. 092571
• Zaagblad - HM ∅ 330 x 3,2 x 30, 54 tanden (compoundstoffen) Best.-nr. 092579
• Geleidingsrail F80, 800 mm lang Best.-nr. 204380
• Geleidingsrail F110, 1100 mm lang Best.-nr. 204381
• Geleidingsrail F160, 1600 mm lang Best.-nr. 204365
• Geleidingsrail F210, 2100 mm lang Best.-nr. 204382
• Geleidingsrail F310, 3100 mm lang Best.-nr. 204383
• Hoekaanslag F-WA Best.-nr. 205357
• Toebehoren tot geleidingsrail:
• Klem F-SZ100MM (2 Stuk) Best.-nr. 205399
• Verbindingsstuk F-VS Best.-nr. 204363
• Railtas F160 Best.-nr. 204626
• Set railtassen F80/160 bestaande uit: F80 + F160 + verbindingsstuk + Best.-nr. 204748 2klemmen + railtas
• Set railtassen F80/160 met hoekaanslag bestaande uit: F80 + F160 Best.-nr. 204749 + verbindingsstuk + hoekaanslag + 2 klemmen + railtas
• Set railtassen F160/160 bestaande uit: 2 x F160 + verbindingsstuk + Best.-nr. 204805 2klemmen + railtas

Veiligheidskennisgeving voor het gebruik van de MKS 130 Ec opreeds geleverde geleidingsrails van het type:

Om een veilige werking van de beweegbare beschermkap bij het openen en sluiten op de geleidingsrails te garanderen, moet de uitsparing op de geleider groot genoeg zijn.

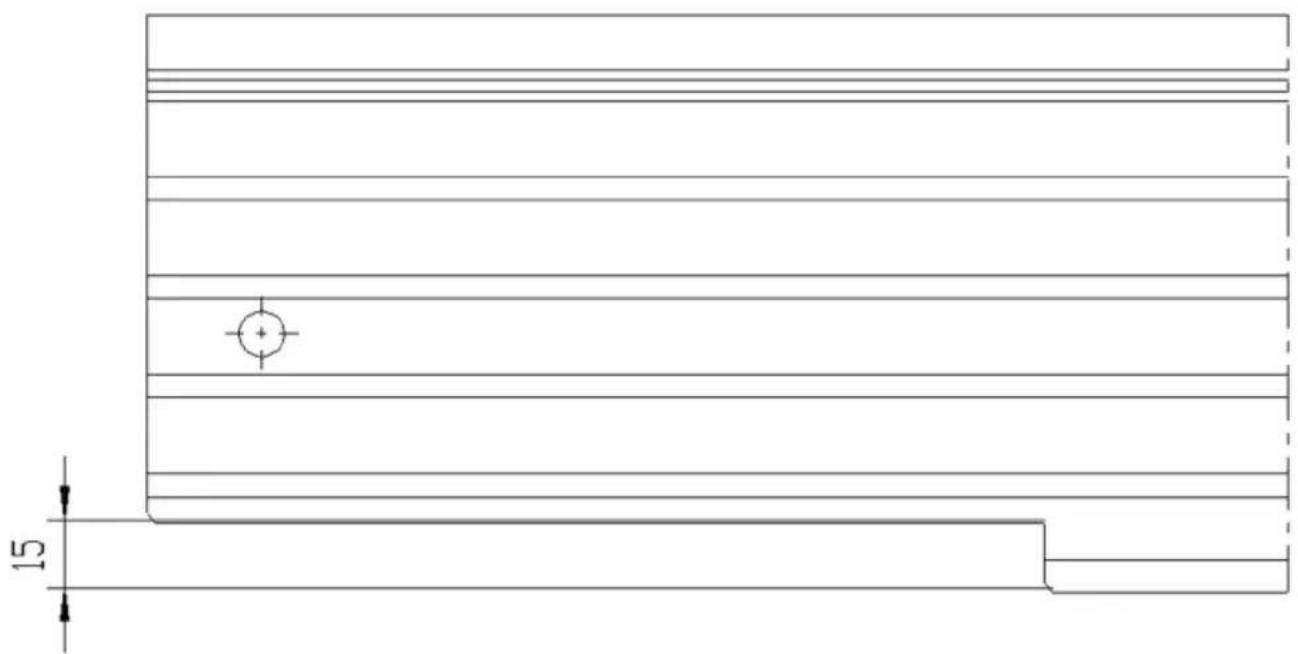

A.u.b. controleren of de maat 15 mm is. (zie schets).

Mocht de maat kleiner zijn dan 15 mm, dan moet de uitsparing op de geleider van de geleidingsrails worden verbreedtot 15 mm.

Aangezien de geleidingsrail uit aluminium vervaardigd is, kan dit met een zaag worden uitgevoerd.

10 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op onze homepage: www.mafell.com

Indice

FS 140 Beställnr. 202870

FS 300 Beställnr. 202869

FSX

Beställnr. 203802
