NÁVOD K OBSLUZE MKS 130 Ec Mafell

Handkreissäge	Originalbetriebsanleitung	5
Portable circular saw	Translation of the original operating instructions	18
Scie circulaire portative	Traduction de la notice d'emploi originale	30
Sega circolare portatile	Traduzione delle istruzioni d'uso originali	43
Handcirkelzaag	Vertaling van de originele gebruiksaanwijzing	56
Sierra circular manual	Traducción del manual de instrucciones original	68
Käsisirkkeli	Käännös alkuperäiskäyttöohjeesta	81
Cirkelsåg	Översättning av originalbruksanvisningen	93
Håndrundsav	Oversættelse af den originale betjeningsvejledning	105
Ручная дисковая пила	Перевод оригинальной инструкции по эксплуатации	117
Pilarka tarczowa	Tłumaczenie oryginalnej instrukcji obsługi	130
Ruční kotoučová pila	Překlad původního provozního návodu	143
Ročna krožna žaga	Prevod izvirnih navodil za uporabo	155
Ručná kruhová píla	Preklad originálneho návodu na používanie	167

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Timto prohlašujeme, že stroj MKS 130 Ec splňuje pokyny uvedených směmic EU. Při píanování a sestavení byly využity uvedené normy. Za sestavení technických podkladů zodpovidá: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da stroj MKS 130 Ec ustreza navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabijeni našteti standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafell AG

1 Vysvětlení značek 144
2 Údaje o výrobku 144
2.1 Údaje o výrobci....144
2.2 Charakteristika stroje....144
2.3 Technické údaje 145
2.4 Emise 145
2.5 Rozsah dodávky 146
2.6 Bezpečnostní zařízení 146
2.7 Použití přiměřené určení 146
2.8 Zbytková rizika 146
3 Bezpečnostní pokyny 147
4 Vybavení / nastavení 149
4.1 Připojení k síti 149
4.2 Odsávání pilin....149
4.3 Výběr pilových kotoučů 149
4.4 Výměna pilových listů 149
4.5 Klínový rozrážeč 150
5 Provoz 150
5.1 Uvedení do provozu 150
5.2 Zapnutí a vypnutí....150
5.3 Nastavení hloubky řezu....150
5.4 Nastavení pro šikmé řezání....150
5.5 Rezání podle rysky 150
5.6 Řezání se souběžným dorazem....151
6 Servis a opravy....151
6.1 Uskladnění 151
7 Optická indikace signálů provozního stavu 151
8 Odstranění poruch....151
9 Zvláštní příslušenství 153
10 Výkres rozložených částí a seznam náhradních dílů 154

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro použivání a ostatní užitečné informace.

2 Údaje o výrobku

ke stroji s výr. č. 925401, 925420, 925421

2.1 Údaje o výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Charakteristika stroje

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Třída ochrany II

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.

2.3 Technické údaje

Provozní napětí	230 V AC
Frekvence sítě	50 Hz
Příkon v trvalém provozu 2500 W
Spotřeba energie v trvalém provozu	10,8 A
Otáčky při volnoběhu	1000 - 2200 min ^-1
Hloubka řezu	50 - 130 mm
Maximální hloubka řezu 30°/45°/60°	115,6/94/65 mm
Sklopitelný řezací agregát	0 - 60°
Průměr pilového kotouče max/min 330/304 mm
Tloušťka základního pilového listu 2,2 mm
Šířka řezu nástroje	3,2 mm
Úchytný otvor pro pilové kotouče 30 mm
Průměr odsávacího hrdla 58 mm
Hmotnost bez síťového kabelu, vč. paralelního dorazu	12 kg
Rozměry (š x d x v) 345 x 610 x 385 mm

2.4 Emise

Uvedené emise hluku byly naměřeny dle ČSN EN 62841-1 a ČSN EN 62841-2-5 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.4.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěné podle EN 62841-1 a EN 62841-2-5 činí:

Hladina hluku L	_PA = 103 dB (A)
Nejistota	K_PA = 1,5 dB (A)
Hladina akustického výkonu	L_PA = 111 dB (A)
Nejistota	K_PA = 1,5 dB (A)

Měření hluku bylo provedeno za použití sériově dodávaného pilového kotouče.

2.4.2 Údaje o vibraci

Typické kmitání ruky a paže je nižší než 2,5 m/s ^2 .

2.5 Rozsah dodávky

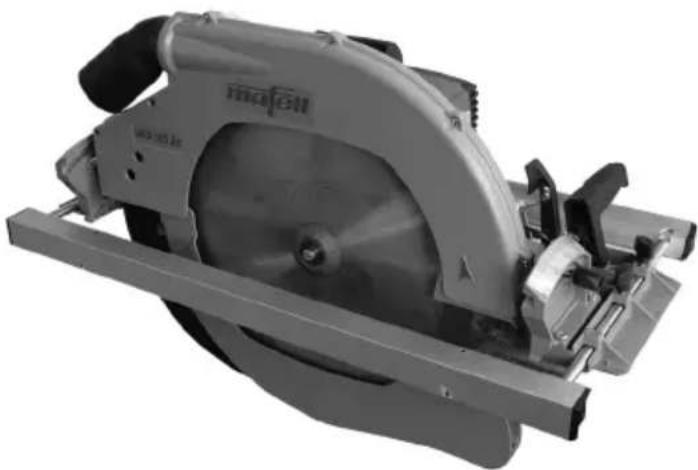

Ruční kotoučová pila MKS 130 Ec komplet vč.:

1 pilový kotouč ∅ 330 mm z tvrdokovu, 24 zubů
1 klínový rozrážeč (tloušťka 2,2 mm)
1 hrdlo odsávání
1 souběžný doraz
1 obslužné nářadí v držáku na stroji
1 provozní návod
1 sešit „Bezpečnostní pokyny“

2.6 Bezpečnostní zařízení

Nebezpečí

Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci.

Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození.

Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení.

Stroj je vybaven následujícími bezpečnostními zařízeními:

• Horní pevný ochranný kryt
• Spodní pohyblivý ochranný kryt
• Velká základní deska
• Madla
• Klínový rozrážeč
• Spínací zařízení a brzda
• Hrdlo odsávání

2.7 Použití přiměřené určení

Ruční kotoučová pila je vhodná výhradně k podélnému a příčnému řezání masivního dřeva.

Přitom smí být stroj používán pouze s vodorovně položenou základní deskou.

S tímto strojem se nesmí provádět ponorné řezání.

Deskové hmoty jako třískové desky, stolové desky a středně tvrdé vláknité desky je taktéž možné opracovávat. Používejte pouze povolené pilové kotouče dle EN 847-1.

Jiné použití než výše uvedené není povoleno. Výrobce neručí za škodu, která vyplyne z takového jiného použití.

Aby bylo zajištěno použití stroje v souladu s určením, dodržujte provozní podmínky, podmínky údržby a servisní podmínky, které jsou předepsány firmou Mafell.

2.8 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Dotyk pilového kotouče v oblasti najížděcího otvoru pod základní deskou.
• Manipulaci s částí kotouče pily pod vyčnívajícím obrobkem při řezu.
• Manipulace s otáčejícími se díly ze strany: Pilový kotouč, upínací příruba a přírubový šroub.
• Zpětný ráz stroje při sevření obrobku.
• Zlomení nebo vymrštění pilového kotouče nebo jeho částí.
• Nedotýkejte se částí, které jsou pod napětím, při otevřeném krytu a nevytažené síťové zástrčce.
• Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu.
• Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán!

Přečtěte si také bezpečnostní pokyny v přiložené brožuře "Bezpečnostní pokyny".

Všeobecné pokyny:

• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.
• Nikdy nepracujte bez ochranných prostředků, které jsou předepsány pro každý pracovní proces a neměňte na stroji nic, co by mohlo ovlivnit jeho bezpečnost.
• Při používání stroje ve volném prostoru je doporučováno použití ochranného spínače proti parazitním proudům.
• Poškozený kabel nebo zástrčka musí být ihned vyměněna. Výměnu smí provádět pouze Mafell nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti.
• Zabraňte ostrým lomům na kabelu. Speciálně při transportu a skladování neovíjejte kabel okolo stroje.

Nesmí být používáno:

• Praskající pilové kotouče a kotouče, jejichž tvar se změnil.
• Pilové kotouče z vysoce legované rychlořezné oceli (pilové kotouče HSS).
• Tupé pilové kotouče z důvodu příliš velikého zatížení motoru.
• Pilové kotouče, jejichž základní tělo vykazuje větší tloušt'ku nebo jejichž šířka řezu (rozvod) je menší než tloušt'ka klínového rozrážeče.
• Pilové kotouče, které nejsou vhodné pro počet otáček pilového kotouče ve volnoběhu.
• Brusné kotouče

Pokyny pro použití osobních ochranných pomůcek:

• Při práci vždy používejte ochranu sluchu.
• Při práci vždy používejte respirátor.
• Při práci proto noste ochranné brýle.

Pokyny k provozu:

Postupy řezání

Nebezpečí

• Nepřibližujte ruce do oblasti řezání a pilového listu. Druhou rukou držte přídavné madlo na motorovém pouzdru. Pokud držíte pilu oběma rukama, nemůže dojít k jejich poranění pilovým listem.
• Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nechrání před pilovým listem.
• Přizpůsobte hloubku řezu tloušt'ce obrobku. Pod obrobkem by mělo být vidět méně než jeden celý zub pily.
• Nikdy nedržte zpracovávaný obrobek rukou nebo přes nohu. Zabezpečte obrobek stabilním úchytem. Je důležité obrobek dobře upevnit, aby se snížilo riziko styku s částmi těla, zaseknutí pilového listu nebo ztráty kontroly.
• Při práci, kde může nástroj zasáhnout skryté elektrické vedení nebo vlastní síťový kabel, držte elektrický nástroj za izolovaný držák. Kontakt s vedením vedoucím proud způsobí to, že také kovové části elektrického nářadí budou pod napětím a toto vede k úderu elektrickým proudem.
• Při dlouhém podélném řezu používejte vždy doraz nebo přímé vedení po hraně. Zlepšujete to přesnost řezu a snižuje možnost zaseknutí pilového listu.
• Vždy používejte pilové kotouče správné velikosti a se správným úchytným otvorem (např. kosočtvercový nebo kulatý). Pilové kotouče, které nepasují k montážním dílům pily, nemají pravidelnou rotaci a způsobují ztrátu kontroly.
• Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového kotouče. Podložky pilového listu a šrouby byly speciálně vyvinuty pro Vaši pilu, pro optimální výkon a provozní bezpečnost.

Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny

• Zpětný ráz je náhlá reakce pilového listu, který se zahákl, zasekl nebo který není správně vyrovnán, a vede k náhlému nekontrolovanému zvednutí pily a pohybu z obrobku směrem k obsluhující osobě.
• Pokud se pilový list, který je ve svírajícím se řezném otvoru, zasekne nebo zahákne, dojde k zablokování, a síla motoru vymrští pilu směrem k obsluhující osobě.
• Pokud se pilový list v řezném otvoru přetočí nebo je nesprávně vyrovnán, může dojít k zaseknutí zubů zadní hrany pilového listu, čímž je pilový list vysunut z řezného otvoru a pila poskočí zpět směrem k obsluhující osobě.

Zpětný ráz je důsledkem chybného nebo nesprávného použití pily. Může mu být zabráněno prostřednictvím vhodných bezpečnostních opatření, která jsou následně popsána.

• Držte pilu pevně oběma rukama a paže uved'te do polohy, ve které udržíte zpětné nárazy. Vždy zaujměte polohu bočně od pilového kotouče, nikdy neuvádějte pilový kotouč do stejné roviny s vaším tělem. Při zpětném rázu může kotoučová pila poskočit směrem zpátky, avšak je obsluhující osoba schopná sílu zpětného rázu v případě patřičných bezpečnostních opatření ovládat.
• Pokud je pilový list zablokován nebo přerušíte práci, vypněte pilu a ponechte ji klidně v obrobku, dokud není pilový list v klidu. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji vytáhnout směrem zpět, dokud se pilový list pohybuje, jinak může dojít ke zpětnému nárazu. Zjistěte a odstraňte příčiny zaseknutí pilového listu.
• Pokud chcete opět spustit pilu, která je umístěna v obrobku, umístěte pilový list do středu řezného otvoru a zkontrolujte, zda nedošlo k zaseknutí zubů pily v obrobku. Pokud se pilový list zasekne, může dojít k pohybu mimo obrobek nebo k zpětnému rázu při opětovném spuštění pily.

• Velké desky podepřete, kvůli snížení rizika zpětného nárazu při zaseknutí pilového listu. Velké desky se mohou pod vlastní hmotností prohýbat. Desky je nutné na obou stranách podložit, a to jak v blízkosti řezného otvoru, tak i na hraně.

• Nepoužívejte tupé ani poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobí u příliš tenkého řezného otvoru zvýšené tření, zaseknutí pilového listu a zpětný ráz.

• Před řezáním dotáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může dojít k zaseknutí pilového listu a zpětnému rázu.
• Bud'te zvláště opatrní při řezání do stěn nebo jiných nepřehledných částí. Zasouvající se pilový list může být při řezání zablokovaný skrytými objekty a způsobit zpětný ráz.

Funkce spodního ochranného krytu

• Před každým použitím zkontrolujte, zda se bezpečně zavírá dolní ochranný kryt. Nepoužívejte pilu, pokud není možné dolním ochranným krytem volně pohybovat a pokud jej nelze okamžitě zavřít. Nikdy neupínejte nebo nesvazujte dolní ochranný kryt v otevřené poloze. Pokud dojde k neúmyslnému upadnutí pily, může se spodní ochranný kryt ohnout. Otevřete ochranný kryt pomocí zpětné tažné páky a zajistěte, aby se mohl volně pohybovat a při všech řezných úhlech a hloubkách nepříšel do styku s pilovým listem ani s jinými díly.
• Přezkoušejte fungování pružiny dolního ochranného krytu. Nechte pilu před použitím prověřit v servisu, pokud dolní ochranný kryt a pero nepracují bezvadně. Poškozené díly, lepivé usazeniny nebo shluky pilin způsobují zpomalení spodního ochranného krytu.
• Dolní ochranný kryt otvírejte rukou pouze při zvláštním řezání, jako „ponorné a úhlové řezání“. Otevřete dolní ochranný kryt pomocí zpětné tažné páky a pak ji povolte, jakmile dojde k vniknutí pilového kotouče do obrobku. Při všech ostatních řezáních by měl dolní ochranný kryt pracovat automaticky.
• Nepokládejte pilu na pracovní lavici ani na podlahu, aniž by dolní ochranný kryt zakrýval pilový kotouč. Nezakrytý, dobíhající pilový list pohybuje pilou proti směru řezání a řeže vše, co mu přijde do cesty. Dbejte přitom dobu doběhu pilového listu.

Funkce klínového rozrážeče

• Použijte pilový kotouč vhodný pro klínový rozrážeč Aby byl klínový rozrážeč funkční, musí být kmenový list pilového listu tenčí než klínový rozrážeč a šířka zubu větší než tloušt'ka klínového rozrážeče.
• Dolad'te klínový rozrážeč podle popisu v tomto provozním návodu. Nesprávné odstupy, polohy a vyrovnání mohou být příčinou, že klínový rozrážeč nezabrání účinně zpětnému rázu.
• Vždy používejte klínový rozrážeč, kromě u „ponorných řezů“. Po dokončení ponorného řezu znovu přimontujte klínový rozrážeč. Při ponorném řezu je klínový rozrážeč rušivý a může způsobit zpětný ráz. Tento odstavec je platný pouze pro ruční kotoučové pily bez vyklápěcího klínu MAFELL.
• Aby by mohl klínový rozrážeč funkční, musí se nacházet v řezné mezeře. Při krátkém řezání je klínový rozrážeč jako chránič proti zpětnému rázu neúčinný.
• Neprovozujte pilu s klínovým rozrážečem, pokud je ohnutý. Již malá porucha může zpomalit zavírání ochranného krytu.

Pokyny pro servis a opravy:

• Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor.
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.

4 Vybavení / nastavení

4.1 Připojení k síti

Dbejte před uvedením do provozu na to, že síťové napětí odpovídá provoznímu napětí, které je uvedeno na výkonovém štítku stroje.

4.2 Odsávání pilin

Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s.

Vnitřní průměr hrdla odsávání 6 (obr. 1) činí 58 mm.

4.3 Výběr pilových kotoučů

Abyste dosáhli dobré kvality řezu, používejte ostrý nástroj a podle materiálu a procesu si zvolte nástroj z následujícího seznamu:

Řezání měkkého a tvrdého dřeva kolmo k vláknu, překližky, třískových a stolových desek:

- Pilový kotouč - tvrdokov ∅ 330 x 3,6 x 30, 40 zubů

Řezání měkkého a tvrdého dřeva podél vlákna:

- Pilový kotouč - tvrdokov ∅ 330 x 3,2 x 30, 24 zubů

Řezání kompozitních materiálů:

- Pilový kotouč - tvrdokov ø 330 x 2,6 x 30, 54 zubů střídavý zub skosený

4.4 Výměna pilových listů

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Při výměně pilového kotouče postupujte takto:

• K zastavení pilového kotouče stiskněte aretační páčku 15 (obr. 2).
• Zasuňte šestihranný kolíkový klíč, který je v držáku stroje, do šroubu příruby 4 (obr. 1) a otáčejte jím tak dlouho, dokud zcela nezapadne aretační páčka. Šroub příruby uvolníte, budete-li klíčem otáčet proti směru hodinových ručiček. Vyjměte šroub a příslušnou přední upínací přírubu 5. Nyní můžete po otevření pohyblivého ochranného krytu 1 vyjmout pilový kotouč tak, že jej nadzvednete směrem dopředu a vytáhnete směrem dolů.
• Před upnutím nového pilového kotouče je nezbytné zkontrolovat, zda k upínacím přírubám nepřiléhají díly a následně je vyčistit. Při nasazování pilového kotouče dbejte na směr otáčení: Zuby pilového kotouče musí směřovat stejným směrem jako šipka na horním ochranném krytu. Následně nasadte upínací přírubu, nasadte přírubový šroub a utáhněte jej otáčením ve směru hodinek. Přitom je možné jako při povolování příslušným způsobem použít aretační páčku.

Nemačkejte aretovací čep 15 (obr. 2), pokud stroj běží! Může dojít k poškození stroje.

4.5 Klínový rozrážeč

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Klinový rozrážeč 2 (obr. 1) zabraňuje zaseknutí pilového kotouče při podélném řezání. Správná vzdálenost od pilového kotouče je zobrazena na obr. 3.

- Změnu nastavení provedete povolením obou šroubů s válcovou hlavou 3 (obr. 1) pomocí přiloženého šestihranného kolíkového klíče, nastavení klinového rozrážeče změníte posunutím v podélné mezeře a následně opět utáhněte oba šrouby s válcovou hlavou.

5 Provoz

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

5.2 Zapnutí a vypnutí

- Zapnutí: Nejprve odblokujte zapínací uzávěru tlakem na zajišťovací páku 8 (obr. 4). Poté stiskněte spínací páčku 7, za současného stisknutí zajišťovací páky.

Protože se jedná o spínač bez aretace, běží stroj pouze tak dlouho, dokud je stlačena tato spínací páčka.

Vestavěná elektronika zajišťuje při zapnutí bezpečné zrychlení a při zatížení reguluje počet otáček na pevně nastavenou hodnotu.

Navíc reguluje tato elektronika motor v případě přetížení, tzn. pilový kotouč zůstane stát. Poté stroj vypněte. Následně stroj znovu zapněte a řežte za snížené rychlosti posuvu dále.

Pomocí nastavovacího kola 22 (obr. 4) můžete plynule nastavovat otáčky pilového kotouče mezi 1000 a 2200 min ^-1 .

- Vypnutí: Pro zapnutí uvolněte spínací páku 7. Díky zabudované automatické brzdy je doba doběhu pilového kotouče omezena na cca. 5 s. Aretace zapínání je automaticky opět aktivní a zajišťuje ruční kotoučovou pilu proti náhodnému zapnutí.

5.3 Nastavení hloubky řezu

Hloubku řezu je možné nastavit plynule v rozmezí 50 až 130 mm.

Přitom postupujte takto:

• Nejprve uvolníte upínací páku 10 (obr. 5) otáčením doleva.
• Otáčením rukojeti 9 můžete změnit hloubku řezu.
• Nastavenou hloubku si můžete přečíst na škálovacím kroužku 21 (obr. 5). Jako ukazatel slouží výtisk na krytu převodovky.

Hloubku řezu nastavte vždy o cca. 2 až 5 mm větší než je síla řezaného materiálu.

5.4 Nastavení pro šikmé řezání

Řezací agregát je možné nastavit na šikmé řezy pod libovolným úhlem od 0 do 60°.

• Uvedte stroj do stabilní polohy a opřete jej tak, aby bylo možné otáčet řezným prvkem.
• Pak povolte oba okřídlené šrouby 16 (obr. 2 a obr. 4), natočte agregát do požadovaného úhlu, který znázorňuje ukazatel 17 (obr. 2) na stupnici 18 vyklápěcího prvku.
• Následně opět oba okřídlené šrouby 16 (obr. 2 a obr. 4) utáhněte.

5.5 Řezání podle rysky

Základní deska má na vnitřní straně rysnou hranu, kterou lze použít pro rovné řezání ale i všechny úhly sklonu. Rysná hrana odpovídá vnitřní straně pilového kotouče. K provádění šikmých řezů je možné vidět rysku skrz otvor na levé straně horního ochranného krytu (šipka, obr. 5).

• Při řezání držte stroj pevně za obě rukojeti 11 (obr. 4) a 12 (obr. 2) a přiložte jej přední částí základní desky na obrobek.
• Pro snadnější řezání je možné otevřít pohyblivý ochranný kryt 1 (obr. 1) tak, že stisknete páčku umístěnou přímo vedle přední rukojeti 13 (obr. 5).

Při uvolňování této páčky se kryt zavře sám.

• Zapněte ruční kotoučovou pilu (viz kapitola 5.2) a rovnoměrně posouvejte stroj ve směru řezu.
• Po provedení řezu ihned vypněte pilu uvolněním spínací páčky 7 (obr. 4).

5.6 Řezání se souběžným dorazem

Ruční kotoučová pila je na obou stranách vybavena paralelním dorazem, także je možné bez přestavby na obou stranách řezat rovnoběžně s již existující hranou. Přitom činí řezná oblast na pravé straně 140 mm a na levé straně asi 320 mm.

- Chcete-li změnit šířku řezu povolte okřídlený šroub 14 (obr. 4) a posuňte doraz příslušným způsobem. Následně opět utáhněte okřídlené šrouby 14.

Navíc je možné dorazovou lištu 20 (obr. 2) paralelního dorazu otočit o 90°. Tak je možné přiložit dorazovou plochu nad ale i pod základní deskou. Pokud je k dispozici rovná hrana obrobku a chcete provést rovnoběžný řez, otočíte dorazovou lištu 20 směrem dolů.

Pokud není k dispozici rovná hrana obrobku, otočte k provedení rovného řezu dorazovou lištu směrem nahoru.

Nyní může být stroj veden podél latě upevněné na obrobku nebo podél vodicí lišty, která je k dostání jako zvláštní příslušenství.

6 Servis a opravy

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

6.1 Uskladnění

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem.

7 Optická indikace signálů provozního stavu

Barva stavěcího kolečka otáček indikuje provozní stav stroje.

Pokud stroj není po výkonnostní stránce přetížený, svítí stavěcí kolečko otáček během provozu nepřetržitě zeleně.

Pokud svítí stavěcí kolečko červeně, došlo k poruše (viz kapitolu Odstranění poruch).

8 Odstranění poruch

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Stroj nelze zapnout a stavěcí kolečko otáček svítí červeně	Vypnutí při nadměrné teplotě	Nechte stroj vychladnout
	Přepěťové vypnutí	Nechte zkontrolovat zdroj napětí odborným elektrikářem
	Vypnutí v důsledku podpětí
Stroj nelze zapnout a stavěcí kolečko otáček nesvítí	Není k dispozici síťové napětí	Nechte zkontrolovat zdroj napětí odborným elektrikářem
	Vadný síťový jistič Nechte vyměnit	pojistku odborným elektrikářem
Stroj nelze zapnout a stavěcí kolečko otáček svítí zeleně	Opotřebované uhlíkové kontakty	Dopravte stroj do zákaznického servisu MAFELL
Stroj se během řezání zastavuje a stavěcí kolečko otáček svítí červeně	Vypnutí z důvodu přetížení	Zmenšete rychlost posuvu
	Přepěťové vypnutí	Nechte zkontrolovat zdroj napětí odborným elektrikářem
	Vypnutí v důsledku podpětí
Stroj se během řezání zastavuje a stavěcí kolečko otáček nesvítí	Výpadek sítě	Nechte zkontrolovat jistič sítě odborným elektrikářem
Závada	Příčina	Odstranění
Pilový kotouč se při posouvání stroje vpřed zasekává	Příliš velký posuv	Zmenšete rychlost posuvu
	Tupý pilový kotouč	Ihned uvolněte spínač. Odstranit stroj z obrobku a vyměnit pilový kotouč
	Napětí na obrobku	Zvýšená opatrnost při řezání, roste nebezpečí zpětnému rázu.
	Špatné vedení stroje (resp. ruční vedení stroje)	Nasad'te paralelní doraz
	Nerovná svrchní plocha obrobku	Vyrovnejte plochu
Pilový kotouč vibruje v obrobku	Pilový kotouč není správně vyladěný	Dotáhněte pilový kotouč
	Obrobek není upevněn Upevněte	obrobek pomocí svorek
Pilový kotouč se zastavuje - motor se dál točí	Pilový kotouč není správně upevněný	Dotáhněte pilový kotouč
Spálené skvrny na místech řezu	Pilový list není vhodný pro daný pracovní úkon nebo je tupý	Vyměňte pilový list
Ucpaný výhoz hoblin	Dřevo je příliš vlhké	Vyčistěte výhoz hoblin
	Dlouhotrvající řez bez odsávání	Napojte stroj na externí odsávání, případně odsávač prachu s jemnými částicemi
Spodní ochranný kryt se nezavírá nebo jen pomalu	Ve spodním ochranném krytu se nachází piliny a kusy dřeva	Odstraňte piliny a kusy dřeva

9 Zvláštní příslušenství

• Vodicí lišta, jednodílná kpl. 3 m dlouhá Obj. č. 200672
• Vodicí lišta, dvojdílná kpl. 3 m dlouhá Obj. č. 037037
• Vodicí lišty – prodloužení 1,5 m dlouhá Obj. č. 036553
• Dvojice adaptérů pro paralelní doraz k zaháknutí na vodicí lištu Obj. č. 037195
• Pilový kotouč - tvrdokov ø 330 x 3,6 x 30, 40 zubů (příčný řez) Obj. č. 092572
• Kotouč pily - tvrdokov ø 330 x 3,2 x 30, 24 zubů (podélný/příčný řez) Obj. č. 092571
• Kotouč pily - tvrdokov ø 330 x 2,6 x 30, 54 zubů (kompozitní materiál) Obj. č. 092579
• Vodicí lišta F80, délka 800 mm Obj. č. 204380
• Vodicí lišta F110, délka 1100 mm Obj. č. 204381
• Vodicí lišta F160, délka 1600 mm Obj. č. 204365
• Vodicí lišta F210, délka 2100 mm Obj. č. 204382
• Vodicí lišta F310, délka 3100 mm Obj. č. 204383
• Úhlový doraz F-WA Obj. č. 205357
• Příslušenství k vodicím kolejnicím:
• Šroubové utahováky F-SZ100MM (2 ks) Obj. č. 205399
• Spojka F-VS Obj. č. 204363
• Vak pro lištu F160 Obj. č. 204626
• Sada pro lišty F80/160 obsahuje: F80 + F160 + spojovací kus + 2 Obj. č. 204748 šroubové utahováky + vak
• Sada vaku na kolejnice F80/160 s úhlovým dorazem se skládá z: F80 + Obj. č. 204749 F160 + spojka + úhlový doraz + 2 šroubové utahováky + vak
• Sada vaku na kolejnice F160/160 se skládá z: 2x + F160 + spojovací kus Obj. č. 204805 + 2 šroubové utahováky + vak

Bezpečnostní upozornění při používání MKS 130 Ec na již dodaných vodicích lištách typu:

FS 140

Obj.č.: 202870

FS 300

Obj.č.: 202869

FSX Obj.č.: 203802

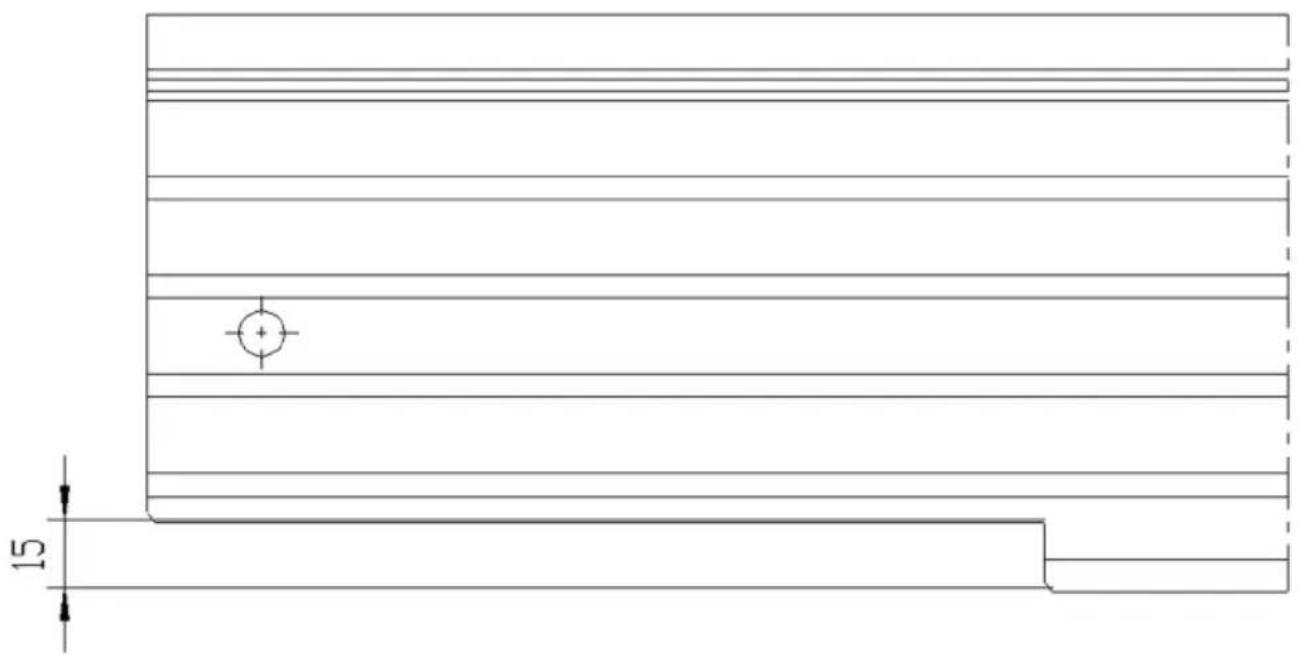

Aby byla zajištěna bezpečná funkce pohyblivého ochranného krytu při otevírání a zavírání na vodicí liště, musí být mezera na konci dráhy dostatečně veliká.

Prosím zkontrolujte rozměr 15 mm. (viz nákres)

Pokud by byl rozměr menší než 15 mm, je nezbytné rozšířit velikost otvoru na konci dráhy na 15 mm.

Jelikož je vodicí lišta z hliníku, je nezbytné to provést pomocí pily.

10 Výkres rozložených částí a seznam náhradních dílů

Příslušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

k strojom s č. výrobku 925401, 925420, 925421

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail]

2.2 Označenie stroja

Neodhadzujte elektrické nástroje do domového odpadu!

Prečítajte si na zníženie rizika zranenia návod na používanie.

2.3 Technické údaje

2.4.1 Údaje o emisiách hluku

2.4.2 Údaje o vibrácii

Ručná kruhová píla MKS 130 Ec kompletná s:

3 Bezpečnostné pokyny

Nebezpečenstvo

Pred spustením do prevádzky sa musíte ubezpečit, že siet'ové napätie zodpovedá prevádzkovému napätiu uvedenému na výrobnom štítku stroja.

4.2 Odsávanie triesok

4.3 Vol'ba pílového listu

- Kruhový pílový list HM ∅ 330 x 3,6 x 30, 40 zubov

Rezanie mäkkého a tvrdého dreva pozdíž vlákna:

- Kruhový pílový list HM ∅ 330 x 3,2 x 30, 24 zubov

Rezanie spojovacích materiálov:

4.4 Výmena pílového listu

Nebezpečenstvo

Pri výmene pílového listu postupujte nasledovne:

• Vodiaca lišta, jednodielna kompl., dížka 3 m Objednávka č. 200672
• Vodiaca lišta, dvojdielna kompl., dížka 3 m Objednávka č. 037037
• Vodiace lišty – predíženie dĺžka 1,5 m Objednávka č. 036553
• Pár adaptérov pre paralelnú zarážku na zavesenie na vodiacu lištu Objednávka č. 037195
• Pílový list - HM ∅ 330 x 3,6 x 30, 40 zubov (šikmý rez) Objednávka č. 092572
• Pílový list - HM ∅ 330 x 3,2 x 30, 24 zubov (pozdížny / šikmý rez) Objednávka č. 092571
• Pílový list - HM ∅ 330 x 2,6 x 30, 54 zubov (spojovacie materiály) Objednávka č. 092579
• Vodiaca kol'aj F80, 800 mm dlhá Objednávka č. 204380
• Vodiaca kol'aj F110, 1100 mm dlhá Objednávka č. 204381
• Vodiaca kol'aj F160, 1600 mm dlhá Objednávka č. 204365
• Vodiaca kol'aj F210, 2100 mm dlhá Objednávka č. 204382
• Vodiaca kol'aj F310, 3100 mm dlhá Objednávka č. 204383
• Uhlový doraz F-WA Objednávka č. 205357
• Príslušenstvo k vodiacej kol'aji:
• Skrutková svorka F-SZ100MM (2 St.) Objednávka č. 205399
• Spojovací kus F-VS Objednávka č. 204363
• Taška na kol'ajnice F160 Objednávka č. 204626
• Súprava tašiek na kol'aje F80/160 zložená z: F80 + F160 + konektor + 2 Objednávka č. 204748 skrutkové svorky + taška na kol'aje
• Súprava tašiek na kol'aje F80/160 s uhlovým dorazom zložená z: F80 + Objednávka č. 204749 F160 + konektor + uhlový doraz + 2 skrutkové svorky + taška na kol'aje
• Súprava tašiek na kol'aje F160/160 zložená z: 2x F160 + konektor + 2 skrutkové svorky + taška na kol'aje Objednávka č. 204805

Č. objednávky: 202870

FS 300

Č. objednávky: 202869

FSX Č. objednávky: 203802
