KÄYTTÖOHJE KS 305 M METABO

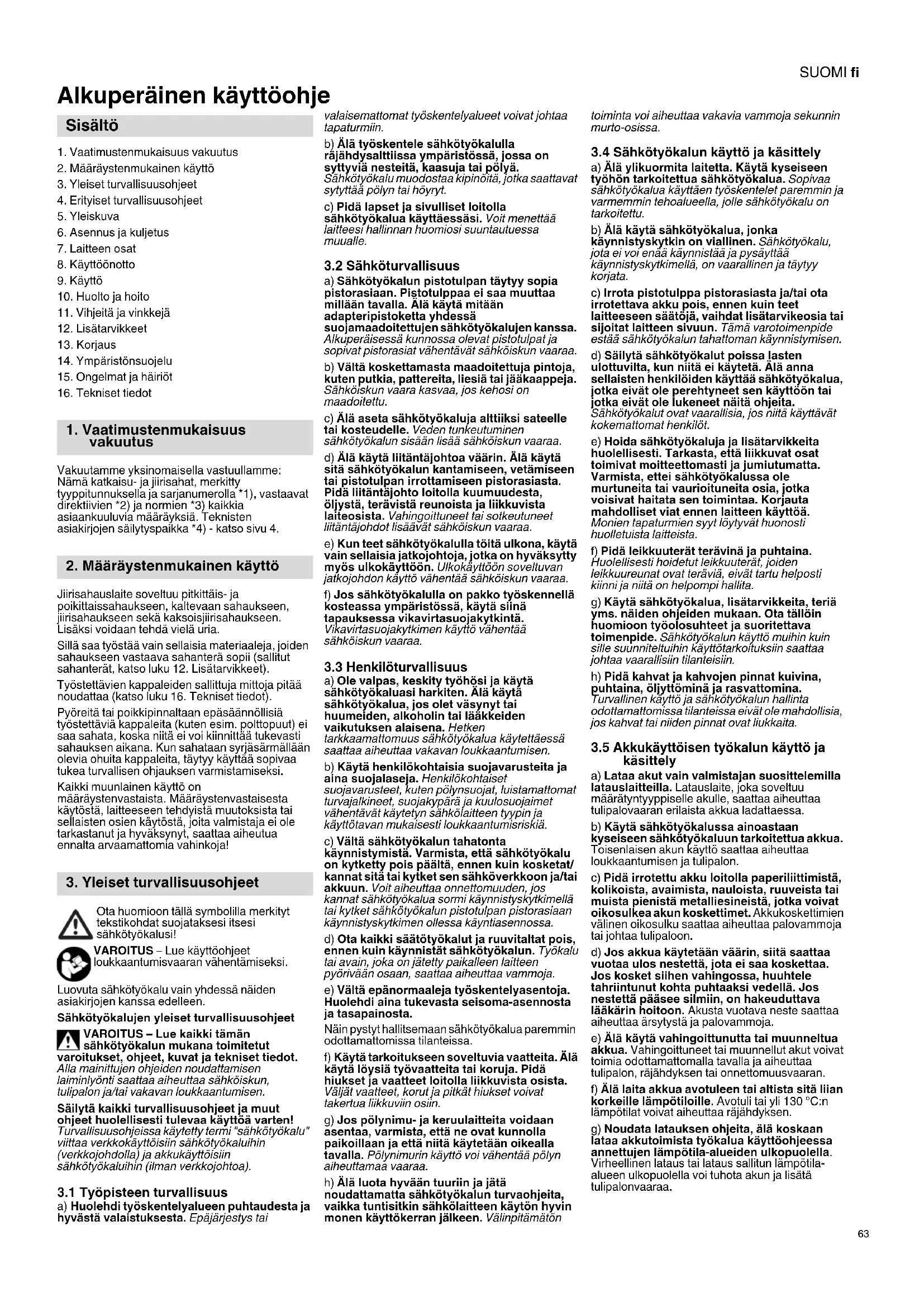

Alkuperäinen käyttöohje

1. Vaatimustenmukaisuus vakuutus

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeet

6. Asennus ja kuljetus

11. Vihjeitä ja vinkkejä

14. Ympäristönsuojelu

15. Ongelmat ja häiriöt

Vakuutamme yksinomaisella vastuullamme: Nämä katkaisu- ja jiirisahat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu 4. Jiirisahauslaite soveltuu pitkittäis- ja poikittaissahaukseen, kaltevaan sahaukseen, jiirisahaukseen sekä kaksoisjiirisahaukseen. Lisäksi voidaan tehdä vielä uria. Sillä saa työstää vain sellaisia materiaaleja, joiden sahaukseen vastaava sahanterä sopii (sallitut sahanterät, katso luku 12. Lisätarvikkeet). Työstettävien kappaleiden sallittuja mittoja pitää noudattaa (katso luku 16. Tekniset tiedot). Pyöreitä tai poikkipinnaltaan epäsäännöllisiä työstettäviä kappaleita (kuten esim. polttopuut) ei saa sahata, koska niitä ei voi kiinnittää tukevasti sahauksen aikana. Kun sahataan syrjäsärmällään olevia ohuita kappaleita, täytyy käyttää sopivaa tukea turvallisen ohjauksen varmistamiseksi. Kaikki muunlainen käyttö on määräystenvastaista. Määräystenvastaisesta käytöstä, laitteeseen tehdyistä muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta arvaamattomia vahinkoja! Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi sähkötyökalusi! VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi. Luovuta sähkötyökalu vain yhdessä näiden asiakirjojen kanssa edelleen. Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten! Turvallisuusohjeissa käytetty termi "sähkötyökalu" viittaa verkkokäyttöisiin sähkötyökaluihin (verkkojohdolla) ja akkukäyttöisiin sähkötyökaluihin (ilman verkkojohtoa).

3.1 Työpisteen turvallisuus

a) Huolehdi työskentelyalueen puhtaudesta ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

3.2 Sähköturvallisuus

a) Sähkötyökalun pistotulpan täytyy sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään adapteripistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökaluja alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. d) Älä käytä liitäntäjohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista laiteosista. Vahingoittuneet tai sotkeutuneet liitäntäjohdot lisäävät sähköiskun vaaraa. e) Kun teet sähkötyökalulla töitä ulkona, käytä vain sellaisia jatkojohtoja, jotka on hyväksytty myös ulkokäyttöön. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa. f) Jos sähkötyökalulla on pakko työskennellä kosteassa ympäristössä, käytä siinä tapauksessa vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.3 Henkilöturvallisuus

a) Ole valpas, keskity työhösi ja käytä sähkötyökaluasi harkiten. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa aiheuttaa vakavan loukkaantumisen. b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten pölynsuojat, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet vähentävät käytetyn sähkölaitteen tyypin ja käyttötavan mukaisesti loukkaantumisriskiä. c) Vältä sähkötyökalun tahatonta käynnistymistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin kosketat/ kannat sitä tai kytket sen sähköverkkoon ja/tai akkuun. Voit aiheuttaa onnettomuuden, jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa. d) Ota kaikki säätötyökalut ja ruuvitaltat pois, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, saattaa aiheuttaa vammoja. e) Vältä epänormaaleja työskentelyasentoja. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt hallitsemaan sähkötyökalua paremmin odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keruulaitteita voidaan asentaa, varmista, että ne ovat kunnolla paikoillaan ja että niitä käytetään oikealla tavalla. Pölynimurin käyttö voi vähentää pölyn aiheuttamaa vaaraa. h) Älä luota hyvään tuuriin ja jätä noudattamatta sähkötyökalun turvaohjeita, vaikka tuntisitkin sähkölaitteen käytön hyvin monen käyttökerran jälkeen. Välinpitämätön toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osissa.

3.4 Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jonka käynnistyskytkin on viallinen. Sähkötyökalu, jota ei voi enää käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja täytyy korjata. c) Irrota pistotulppa pistorasiasta ja/tai ota irrotettava akku pois, ennen kuin teet laitteeseen säätöjä, vaihdat lisätarvikeosia tai sijoitat laitteen sivuun. Tämä varotoimenpide estää sähkötyökalun tahattoman käynnistymisen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet sen käyttöön tai jotka eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökaluja ja lisätarvikkeita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumiutumatta. Varmista, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka voisivat haitata sen toimintaa. Korjauta mahdolliset viat ennen laitteen käyttöä. Monien tapaturmien syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut leikkuuterät, joiden leikkuureunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökalua, lisätarvikkeita, teriä yms. näiden ohjeiden mukaan. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muihin kuin sille suunniteltuihin käyttötarkoituksiin saattaa johtaa vaarallisiin tilanteisiin. h) Pidä kahvat ja kahvojen pinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Turvallinen käyttö ja sähkötyökalun hallinta odottamattomissa tilanteissa eivät ole mahdollisia, jos kahvat tai niiden pinnat ovat liukkaita.

3.5 Akkukäyttöisen työkalun käyttö ja

käsittely a) Lataa akut vain valmistajan suosittelemilla latauslaitteilla. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa aiheuttaa tulipalovaaran erilaista akkua ladattaessa. b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Toisenlaisen akun käyttö saattaa aiheuttaa loukkaantumisen ja tulipalon. c) Pidä irrotettu akku loitolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. d) Jos akkua käytetään väärin, siitä saattaa vuotaa ulos nestettä, jota ei saa koskettaa. Jos kosket siihen vahingossa, huuhtele tahriintunut kohta puhtaaksi vedellä. Jos nestettä pääsee silmiin, on hakeuduttava lääkärin hoitoon. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. e) Älä käytä vahingoittunutta tai muunneltua akkua. Vahingoittuneet tai muunnellut akut voivat toimia odottamattomalla tavalla ja aiheuttaa tulipalon, räjähdyksen tai onnettomuusvaaran. f) Älä laita akkua avotuleen tai altista sitä liian korkeille lämpötiloille. Avotuli tai yli 130 °C:n lämpötilat voivat aiheuttaa räjähdyksen. g) Noudata latauksen ohjeita, älä koskaan lataa akkutoimista työkalua käyttöohjeessa annettujen lämpötila-alueiden ulkopuolella. Virheellinen lataus tai lataus sallitun lämpötila- alueen ulkopuolella voi tuhota akun ja lisätä tulipalonvaaraa. Sisältö

1. Vaatimustenmukaisuus

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeetSUOMIfi

a) Sähkötyökalun korjaus tulee antaa vain koulutetun ammattihenkilön tehtäväksi ainoastaan alkuperäisiä varaosia käyttäen. Näin varmistetaan sähkötyökalun turvallisuuden säilyminen. b) Älä koskaan huolla vahingoittuneita akkuja. Akkujen koko huollon saavat suorittaa vain valmistaja tai valtuutetut huoltopalvelupisteet.

3.7 Lisäturvallisuusohjeet

– Tämä ohjekirja on tarkoitettu henkilöille, joilla on tässä kuvatun kaltaisten laitteiden käsittelyn edellyttämät perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä. – Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat tämän ohjekirjan noudattamatta jättämisestä. Tämän ohjekirjan tiedot on merkitty seuraavalla tavalla: Vaara! Henkilövahinkoja tai ympäristövahin- koja koskeva varoitus. Sähköiskun vaara! Sähköstä aiheutuvia henkilövahinko- ja koskeva varoitus. Takertumisvaara! Ruumiinosien tai vaatekappaleiden takertumisen aiheuttamia henkilöva- hinkoja koskeva varoitus. Huomio! Materiaalivahinkoja koskeva varoi- tus. Huomautus: Täydentäviä tietoja. a) Jiirisahat on tarkoitettu puun tai puunkaltaisten tuotteiden sahaamiseen, niillä ei saa sahata rautaisia kappaleita kuten rimoja, sauvoja, ruuveja jne... Hiontapöly jumittaa liikkuvat osat kuten esim. alemman suojuksen. Sahauskipinät polttavat alemman suojuksen, välilaatan ja muut muoviosat. b) Kiinnitä työstettävä kappale mahdollisuuksien mukaan puristimilla. Jos pidät käsin kiinni työstettävästä kappaleesta, pidä kätesi vähintään 100 mm:n etäisyydellä sahanterän kaikista sivuista. Älä käytä tätä sahaa sellaisten kappaleiden sahaamiseen, jotka ovat liian pieniä kiinnitettäväksi tai joista ei voi pitää käsin kiinni. Jos kätesi ovat liian lähellä sahanterää, on olemassa suuri onnettomuusvaara käsien joutumisesta kosketuksiin sahanterän kanssa. c) Työstettävä kappale ei saa liikkua ja se pitää joko kiristää kiinni tai painaa tukea ja pöytää vasten. Älä työnnä työstettävää kappaletta sahanterään, äläkä koskaan sahaa "vapaalla kädellä". Irralliset ja liikkuvat työstettävät kappaleet voivat sinkoutua ulos suurella nopeudella ja aiheuttaa loukkaantumisia. d) Työnnä saha työstettävän kappaleen läpi. Vältä sahan vetämistä työstettävän kappaleen läpi. Yhtä leikkuuta varten nosta sahanpää ja vedä se työstettävän kappaleen yläpuolelle sahaamatta. Kytke sen jälkeen moottori päälle, käännä saha alas ja paina se työstettävän kappaleen läpi. Sahaa vedettäessä on vaara, että sahanterä nousee työstettävästä kappaleesta ja sahanteräyksikkö sinkoutuu voimalla käyttää päin. e) Älä koskaan aseta kättäsi ristikkäin suunnitellun sahauslinjan päälle sahanterän edessä tai takana. Työstettävän kappaleen tukeminen "ristikkäisin käsin" ts. työstettävän kappaleen pitäminen oikealta sahanterän vierestä vasemmalla kädellä tai päinvastoin, on erittäin vaarallista. f) Älä koske sahanterän pyöriessä tukeen takapuolelta. Älä koskaan alita 100 mm:n turvallisuusetäisyyttä käden ja pyörivän sahanterän välillä (koskee sahanterän molempia puolia, esim. puujätettä poistettaessa). Pyörivän sahanterän etäisyys käteen ei ole aina havaittavissa ja voit sen vuoksi loukkaantua vakavasti. g) Tarkasta työstettävä kappale ennen sahausta. Jos työstettävä kappale on kaareva tai käyristynyt, kiristä se käyrältä puolelta tukea vasten. Varmista aina, että sahauslinjassa ei ole rakoa työstettävän kappaleen, tuen ja pöydän välillä. Kaarevat tai käyrät työstettävä kappaleet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa pyörivän sahanterän jumittumisen sahattaessa. Työstettävässä kappaleessa ei saa olla nauloja tai muita vieraita kappaleita. h) Käytä sahaa vasta sen jälkeen, kun pöydällä ei ole työkaluja, puujätettä jne., pöydällä saa olla vain työstettävä kappale. Pienet jätteet, irralliset puupalat ja muut esineet, jotka joutuvat kosketuksiin pyörivän terän kanssa, voivat sinkoutua pois suurella nopeudella.

i) Sahaa aina vain yhtä työstettävää

kappaletta. Monikerroksisesti ladottuja työstettäviä kappaleita ei voi kunnolla kiinnittää tai niistä ei voi pitää kunnolla kiinni ja ne voivat aiheuttaa terän jumittumisen tai ne voivat luiskahtaa pois. j) Varmista aina ennen käyttöä, että jiirisaha on tasaisella, tukevalla työskentelypinnalla. Tasainen ja tukeva työskentelypinta estää jiirisahan muuttumisen epävakaaksi. k) Suunnittele työsi. Kiinnitä jokaisen sahanterän kaltevuuden tai jiirikulman säädön yhteydessä huomiota siihen, että säädettävä tuki on oikein asetettu ja että se tukee työstettävää kappaletta eikä joudu kosketuksiin terän tai suojuksen kanssa. Sahanterän koko liikerata pitää simuloida ilman koneen päälle kytkemistä ja pöydällä olevaa työstettävää kappaletta sen varmistamiseksi, että ei ole esteitä eikä tuen leikkautumisvaaraa. l) Kun työstät kappaleita, jotka ovat leveämpiä tai pidempiä kuin pöydän yläpinta, varmista riittävä tuki esim. pidentämällä pöytää tai sahapukkia. Työstettävät kappaleet, jotka ovat pidempiä tai leveämpi kuin jiirissahan pöytä, voivat kallistua, jos niitä ei tueta. Jos katkaistu puu tai työstettävä kappale kallistuu, se voi nostaa alemman suojuksen tai pyörivä terä voi singota sen hallitsemattomasti pois. m) Älä käytä apuna muita henkilöitä pöydän pidentämisen tai lisätukemisen sijasta. Työstettävän kappaleen epävakaa tukeminen voi aiheuttaa terän jumittumisen. Työstettävä kappale voi myös siirtyä sahauksen aikana ja vetää avustajan pyörivään terään. n) Katkaistua kappaletta ei saa painaa pyörivää sahanterää vasten. Jos on ahtaat tilat esim. pitkittäistukia käytettäessä, sahattu kappale voi kiilautua terään ja sinkoutua väkivaltaisesti pois. o) Käytä aina puristimia tai sopivaa varustetta pyöreän materiaalin, kuten tankojen ja putkien, asianmukaisessa tukemisessa. Tangot ovat taipuvaisia rullautumaan pois katkaistaessa, jolloin terä "pureutuu kiinni" ja työstettävä kappale ja kätesi voivat joutua terään. p) Odota, että terä pyörii täydellä kierrosnopeudella ennen kuin sahaat työstettävän kappaleen. Se vähentää työstettävän kappaleen pois sinkoutumisen varaa. q) Jos työstettävä kappale juuttuu tai terä jumittuu, kytke jiirisaha pois päältä. Odota, että kaikki liikkuvat osat ovat pysähtyneet, vedä pistotulppa irti pistokkeesta ja/tai irrota akku. Poista sen jälkeen takertunut materiaali. Jos jatkat jumittumisesta huolimatta sahausta, voit menettää jiirisahan hallinnan tai se voi vaurioitua. r) Vapauta sahauksen jälkeen kytkin, pidä sahanpäätä alhaalla ja odota, että terä pysähtyy ennen kuin poistat sahatun kappaleen. On erittäin vaarallista kurkottaa käsin pysähtyvään terään.

4.1 Lisäturvallisuusohjeet

Huomioi kulloisissakin luvuissa esitetyt erityiset turvallisuusohjeet. Huomioi tarvittaessa käyttöä koskevat lakisääteiset ohjeet tai tapaturmantorjuntamääräykset. Yleiset vaarat! Ota ympäristötekijät huomioon. Käytä pitkiä kappaleita sahatessasi soveltuvia työstettävien kappaleiden tukia. Tätä laitetta saavat käyttää vain henkilöt, jotka ovat perehtyneet tällaisiin laitteisiin ja ovat kaikissa tilanteissa tietoisia niiden käsittelyyn liittyvistä vaaroista. Alle 18-vuotiaat henkilöt saavat käyttää tätä laitetta vain ammattikoulutuksen puitteissa kouluttajan valvonnan alaisuudessa. Pidä ulkopuoliset henkilöt, erityisesti lapset, poissa vaara-alueelta. Älä anna käytön aikana muiden henkilöiden koskea laitteeseen tai verkkojohtoon. Vältä sahanterän hampaiden ylikuumenemista. Vältä muovia sahatessa muovin sulamista. Liikkuvien osien aiheuttama loukkaantumis- ja puristumisvaara! Älä ota tätä laitetta käyttöön ilman asennettuja suojalaitteita. Pidä aina riittävä etäisyys sahanterään. Käytä tarvittaessa soveltuvaa työntöapuvälinettä. Pidä käytön aikana riittävä etäisyys pyöriviin rakenneosiin. Odota kunnes sahanterä on pysähtynyt, ennen kuin poistat pieniä työstettävien kappaleiden paloja, puujäänteitä yms. työalueelta. Sahaa ainoastaan sen mittaisia työstettäviä kappaleita, joista voit pitää turvallisesti kiinni sahauksen aikana. Käytä työstettävän kappaleen kiinnittämisessä kiinnitys- tai kiristyslaitetta. Työstettävä kappale on tällöin turvallisemmin kiinnitetty kuin jos pitäisit siitä käsin kiinni. Älä jarruta pysähtyvää sahanterää sivusta painamalla. Irrota aina verkkopistoke pistorasiasta tai irrotettava akku laitteesta ennen säätö-, huolto- tai korjaustöiden aloittamista. Irrota aina verkkopistoke pistorasiasta tai irrotettava akku laitteesta, kun et käytä laitetta. Loukkaantumisvaara myös silloin, kun terä seisoo paikallaan! Käytä suojakäsineitä teriä vaihtaessasi. Säilytä sahanteriä siten, ettei kukaan voi loukata itseään niihin. Sahanpään takaiskun vaara (sahanterä on kiinni työstettävässä kappaleessa ja sahanpää kääntyy yhtäkkiä ylös)! Valitse sahattavalle materiaalille sopiva sahanterä. Pidä tukevasti kiinni kädensijasta. Hetkellä, jolloin sahanterä uppoaa työstettävään kappaleeseen, takaiskun vaara on erittäin suuri. Sahaa ohuita tai ohuita työstettäviä kappaleita ainoastaan hienohampaisilla sahanterillä. Käytä ainoastaan teräviä sahanteriä. Vaihda tylsät sahanterät välittömästi uusiin. Takaiskun vaara on suuri, kun tylsä sahanhammas jää kiinni työstettävään kappaleeseen. Älä kallista työstettäviä kappaleita. Tarkasta epävarmoissa tilanteissa, ettei työstettävässä kappaleessa ole vieraita esineitä (esimerkiksi nauloja tai ruuveja). Älä koskaan sahaa useita työstettäviä kappaleita samanaikaisesti – älä myöskään nippuja, jotka koostuvat useista irtokappaleista. Onnettomuusvaara, kun sahanterä tarttuu hallitsemattomasti yksittäisiin kappaleisiin. Kun sahaat uria, vältä painamasta sahanterää sivusuunnassa - käytä kiristyslaitetta. Takertumisvaara! Huomioi käytön aikana, etteivät laitteen pyörivät rakenneosat voi koskettaa mihinkään ruumiinosaan tai vaatetukseen ja vetää sitä sisään (ei solmioita, ei käsineitä, ei vaatteita pitkillä hihoilla; pitkähiuksisten henkilöiden on ehdottomasti käytettävä hiusverkkoa).

4. Erityiset turvallisuusohjeetSUOMI fi

Älä missään tapauksessa sahaa työstettäviä kappaleita, joissa on vaijereita, naruja, hihnoja, johtoja tai teräslankoja tai jotka sisältävät tällaisia materiaaleja. Riittämättömästä henkilökohtaisesta suojavarustuksesta aiheutuvat vaarat! Käytä kuulosuojaimia. Käytä suojalaseja. Käytä pölysuojaa. Käytä soveltuvaa työvaatetusta. Käytä liukumattomia kenkiä. Käytä käsineitä, kun käsittelet sahanteriä tai karkeita työkaluja. Pidä sahanterät kotelossa. Puupölyn aiheuttamat vaarat! Työskentele ainoastaan imurin kanssa. Imurin täytyy vastata luvussa 16. mainittuja arvoja. Pölyrasituksen vähentäminen: Tällä laitteella työskenneltäessä muodostuvat hiukkaset voivat sisältää aineita, jotka aiheuttavat syöpää, allergisia reaktioita, hengitystiesairauksia, syntymävaurioita tai muita lisääntymisvaurioita. Joitakin esimerkkejä tällaisista aineista: Lyijy (lyijypitoinen maali), puuntyöstön lisäaineet (kromaatti, puunsuoja- aineet), jotkut puulajit (kuten tammen tai pyökin pöly). Riski riippuu siitä, kuinka kauan käyttäjä tai läheisyydessä olevat henkilöt ovat altistuneet rasitukselle. Älä anna hiukkasten päästä elimistöön. Toimenpiteet näille aineille altistumisen vähentämiseksi: Huolehdi työpaikan hyvästä tuuletuksesta ja käytä tarkoituksenmukaisia suojavarusteita, kuten hengityssuojia, jotka soveltuvat mikroskooppisten pienten hiukkasten suodatukseen. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat määräykset (esim. työturvallisuusmääräykset, hävitys). Kerää muodostuvat hiukkaset muodostumispaikalla, vältä levittämistä ympäristöön. Käytä mukana toimitettua pölynkeräysjärjestelmää ja sopivaa pölynimua. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Vähennä pölyn muodostumista seuraavasti: – Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerättyä pölyä päin. – Käytä imuria ja/tai ilmanpuhdistinta. – Tuuleta työpaikka hyvin ja pidä puhtaana imuroimalla. Lakaisu tai puhaltaminen pöllyttää pölyä. – Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Turvallisuus vaarantuu, jos laitteeseen tehdään teknisiä muutoksia tai siinä käytetään osia, joita valmistaja ei ole tarkastanut ja hyväksynyt Asenna tämä laite noudattaen tarkasti tätä käyttöohjetta. Käytä ainoastaan valmistajan hyväksymiä osia. Tämä koskee erityisesti: – Sahanterät (tilausnumerot katso luku 12. Lisätarvikkeet). – Turvalaitteet. – Sahauslaserista – Sahausalueen valosta Älä tee osiin mitään muutoksia. Varmista, että sahanterässä ilmoitettu kierrosnopeus on vähintään niin suuri, kuin sahassa ilmoitettu kierrosnopeus. Laitteen vioista aiheutuvat vaarat! Tarkasta laite mahdollisten vaurioiden varalta ennen jokaista käyttökertaa: Ennen laitteen käytön jatkamista turvalaitteiden, suojalaitteiden tai lievästi vaurioituneiden osien moitteeton ja määräystenmukainen toiminta täytyy tarkastaa. Tarkasta, toimivatko liikkuvat osat moitteettomasti ja etteivät ne ole jumissa. Kaikkien osien täytyy olla oikein paikallaan ja täyttää kaikki vaatimukset, jotta laitteen moitteeton toiminta voidaan taata. Älä käytä vaurioituneita tai vääntyneitä sahanteriä. Melun aiheuttama vaara! Käytä kuulosuojaimia. Jumittuvista työstettävistä kappaleista tai niiden paloista aiheutuva vaara! Jos laite jumittuu:

1. kytke laite pois päältä,

4. poista jumittuma sopivalla työkalulla.

4.2 Erityiset turvallisuusohjeet

akkukäyttöisille laitteille: Poista akku laitteesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista. Suojaa akut kosteudelta! Älä altista akkuja tulelle! Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja! Älä koske akun liittimiin äläkä oikosulje niitä! Viallisesta litiumioniakusta voi valua ulos lievästi hapanta, syttyvää nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

4.3 Laitteessa olevat symbolit (riippuvat

mallista) Lue käyttöopas. Älä tartu sahanterään. Käytä suojalaseja ja kuulonsuojainta. Älä käytä laitetta kosteassa tai märässä ympäristössä. Lasersäteily – älä katso säteeseen. LASER LUOKKA 2

Heilurisuojus (6) Heilurisuojus suojaa sahanterän tahattomalta koskettamiselta ja estää sahanpuruja lentämästä ympäriinsä. Varmuuslukitus (26) Akkulaitteet: Laitteen voi kytkeä päälle vain varmuuslukitusta painamalla. Verkkolaitteet: Heilurisuojus avautuu ja sahan voi laskea alas vain varmuuslukitusta painamalla. Työstettävän kappaleen tuki (25) Työstettävän kappaleen tuki estää kappaleen liikkumisen sahattaessa. Työstettävän kappaleen tuen pitää olla aina käytön aikana asennettuna. Kiinnitä huomiota siihen, että lisäprofiili (34) on oikein asetettu ja että se tukee työstettävää kappaletta mahdollisimman hyvin eikä joudu kosketuksiin terän tai suojuksen kanssa. Lukitse kiinnitysruuvilla (35). Väärin säädetty lisäprofiili (34) voi koskettaa kallistetuissa leikkauksissa ja kaksoisviisteleikkauksissa sahanterää ja johtaa siten vakaviin loukkaantumisiin. Työstettävän kappaleen tuen lisäprofiili (34) pitää siirtää kallistetussa sahauksessa lukitusruuvin avaamisen jälkeen (35). Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille. Laitteesi varustus voi tämän vuoksi poiketa kuvista. 1 Sahanpurupussin suljin 2 Sahanpurupussi 3 Sahanpurun imuistukka 4Laseraukko 5 Sahausalueen valo * 6Heilurisuojus 7 Pitkittäistuki * 8Pöytä 9 Kääntöpöytä 10 Sahausalusta 11 Kääntöpöydän lukituskahva 12 Salpa kääntöpöydän lukitusasennoille* 13 Vetolaitteen lukkoruuvi * 14 Kuusiokoloavain / työkalunpidike kuusiokoloavaimelle 15 Työstettävän kappaleen kiristyslaite 16 Pöydän levennyskappale 17 Pöydän levennyskappaleen lukitusruuvi 18 Sahanterän lukitus 19 Sahan kahva 20 Kantokahva * 21 Koukku johdon kelaamiseen 22 Kallistussäädön lukitusvipu 23 Sulkunuppi (kallistuskulman suurentamiseen +/- 2 °) 24 Kuljetuslukitus 25 Työstettävän kappaleen tuki 26 Varmuuslukitus 27 Sahan päälle-/poiskytkin 28 Sahauslaserin päälle-/poiskytkin 29 Sahausalueen valon päälle-/poiskytkin * 30 Akun lukituksen vapautuspainike * 31 Kapasiteettinäytön painike * 32 Kapasiteetti- ja signaalinäyttö * 33 Akku *

• riippuu mallista ja varusteista Kantokahvan (20) asennus (riippuu mallista) Ruuvaa kantokahva (20) kiinni kuvauksen mukaisesti. Pöydän levennyskappaleen (16) asennus (riippuu mallista)

1. Ota oikea ja vasen levennyskappale

kuljetuspakkauksesta.

2. Avaa ruuvit (36) pöydän oikean ja vasemman

levennyskappaleen ohjauskiskoista.

3. Työnnä pöydän levennyskappaleiden

ohjauskiskot kokonaan kiinnittimiin. Varusteista riippuen: Sijoita pöydän levennyskappale ylöskäännettävään pitkittäisvasteeseen (7) oikealla puolella.

4. Nosta laite etujaloista, käännä sitä varovasti

taaksepäin ja sijoita se siten, että se ei voi kaatua.

5. Ruuvaa (36) ohjauskiskojen ruuvit takaisin

6. Tartu laitteeseen etujaloista, käännä sitä

varovaisesti eteenpäin ja laske alas.

7. Säädä haluamasi pöydän leveys ja lukitse

pöydän levennyskappaleet lukitusruuveilla (17). Asennus Turvallista työskentelyä varten laite pitää kiinnittää tukevalle alustalle. – Alustana voi toimia kiinteästi asennettu työtaso tai työpenkki. – Laitteen pitää olla suuria kappaleita työstettäessä tukevasti paikallaan. – Pitkät työstettävät kappaleet on tuettava vielä asianmukaisilla lisävarusteilla. Huomautus: Kannettavaa käyttöä varten laite voidaan ruuvata kiinni vaneri- tai lastulevyyn (500 mm x 500 mm,

6. Asennus ja kuljetusSUOMIfi

paksuus vähintään 19 mm). Käytettäessä levy pitää kiinnittää ruuvipuristimilla työpenkkiin.

1. Ruuvaa laite kiinni alustaan.

2. Avaa kuljetuslukitus (24): Paina sahanpäätä

hieman alaspäin ja pidä siitä kiinni. Vedä kuljetuslukitus (24) ulos.

3. Käännä sahanpää hitaasti ylös.

1. Käännä sahanpää alas ja paina kuljetuslukitus

2. Lukitse vetolaite lukkoruuvilla (13)

etummaiseen asentoon. Huomio! Älä kuljeta sahaa suojalaitteista.

3. Nosta laite ja kanna sitä kantokahvasta (20)

(varusteista riippuen). Laitteissa ilman kantokahvaa: työnnä sisään molemmat pöydän laajennukset (16) ja lukitse lukitusruuveilla (17). Nosta ja kanna konetta molemmista pöydän laajennuksista (16).

7.1 Moottorin päälle-/poiskytkin (27)

Moottorin kytkeminen päälle: Paina päälle-/poiskytkintä ja pidä se alaspainettuna. Moottorin kytkeminen pois päältä: Vapauta päälle-/poiskytkin.

7.2 Sahausalueen valon päälle-/

poiskytkin (29) (riippuu varusteista) Kytke sahausalueen valo päälle ja pois. Vaara! Älä kohdista valonsädettä ihmisten tai eläimien silmiin. HUOMIO Älä tuijota palavaan lamppuun. Huomautus: Akkulaitteet: Lyhyen työtauon aikana sahausalueen valo sammuu (lepotila) ja se syttyy automaattisesti uudelleen, kun työstöä jatketaan. Pitkän työtauon aikana sahausalueen valo kytkeytyy pois päältä. Paina kytkintä valon uudelleen (29) kytkemiseksi.

7.3 Sahauslaserin päälle-/poiskytkin

(28) Sahauslaserin päälle- ja poiskytkeminen. Sahauslaser merkitsee linjan sahausraon vasemmalla puolella. Koesahauksen avulla voit perehtyä asemointiin. Vaara! LASERSÄTEILY ÄLÄ KATSO SÄTEESEEN. LASER LUOKKA 2 EN 60825-1:2014 P<1mW, λ=650nm Huomautus: Akkulaitteet: Lyhyen työtauon aikana sahauslaser sammuu (lepotila) ja se aktivoituu automaattisesti uudelleen, kun työstöä jatketaan. Pitkän työtauon aikana sahauslaser kytkeytyy pois päältä. Paina kytkintä laserin uudelleen (28) kytkemiseksi.

7.4 Kaltevuuden säätö

Lukitusvivun vapauttamisen jälkeen (22) sahaa voi kallistaa portaattomasti välillä 0° ja 45° vasemmalle kohtisuoraan (39). Paina säädön aikana lukitusnuppia (23), niin voit säätää myös kulman 47° asti vasemmalle kohtisuoraan tai 2 ° asti oikealla kohtisuoraan. Vaara! Jotta kallistuskulma ei voi muuttua sahattaessa, pitää kääntövarren lukitusvipu (22) kiristää. Voit säätää lukitusvivun asennon tarpeesi mukaisesti: Vedä lukitusvipu ulos, käännä ja paina haluamaasi asentoon ja anna sen lukittua.

Kääntöpöytää voi kääntää jiirisahausta varten lukituskahvan (11) ja salvan (12) vapauttamisen jälkeen 47° vasemmalle tai 47° oikealle. Näin säädetään sahauskulma työstettävän kappaleen tukireunalle. Vaara! Jotta kallistuskulma ei voi muuttua sahattaessa, pitää kääntöpöydän lukituskahva (11) (myös lukituskohdissa!) kiristää.

Vetolaitteen avulla voi sahata myös työstettäviä kappaleita, joiden poikkipinta on suuri. Vetolaitetta voi käyttää kaikissa sahaustavoissa (suora sahaus, jiirisahaus, kallistussahaus ja kaksoisjiirisahaus sekä urien sahaus). Kun et tarvitse vetolaitetta lukitse se lukkoruuvilla (13) takimmaiseen asentoon.

7.7 Sahaussyvyyden rajoitus

Sahaussyvyyden rajoitus (50) mahdollistaa vetolaitteen kanssa urien sahaamisen. Käännä säätöruuvia ja varmista se vastamutterilla. Sahaussyvyyden rajoitus voidaan ottaa pois käytöstä työntämällä tukea (51) taaksepäin.

8.1 Sahanpurupussin /

sahanpuruimurin liittäminen Vaara! Tiettyjen puupölylaatujen (esim. tammi, pyökki ja saarni) sisäänhengittäminen saattaa aiheuttaa syöpää. – Työskentele suljetuissa tiloissa vain, kun sahanpurupussi tai soveltuva sahanpuruimuri on asennettuna. – Käytä lisäksi pölysuojaa, koska kaikkea sahanpurua ei pystytä keräämään tai imemään. – Tyhjennä sahanpurupussi säännöllisesti. Käytä tyhjentäessäsi pölysuojaa. Kun otat laitteen käyttöön mukana toimitetulla sahanpurupussilla: Liitä sahanpurupussi (2) sahanpurun imuistukkaan (3). Varmista, että sahanpurupussin suljin (1) on kiinni. Kun liität laitteen sahanpuruimuriin: Käytä sahanpurun imuistukan liitoksessa sopivaa adapteria (katso luku 12. "Lisätarvikkeet"). Tarkasta, että sahanpuruimuri täyttää luvussa

16. "Tekniset tiedot" mainitut vaatimukset.

Noudata myös sahanpuruimurin käyttöohjetta!

8.2 Työstettävän kappaleen

kiristyslaitteen asennus Työstettävän kappaleen kiristyslaite (15) voidaan asentaa kahteen asentoon: – Leveille työstettäville kappaleille: Työnnä työstettävän kappaleen kiristyslaite pöydän takimmaiseen porareikään (37). – Kapeille työstettäville kappaleille: Työnnä työstettävän kappaleen kiristyslaite pöydän etummaiseen porareikään (38).

8.3 Verkkokäyttöisiä laitteita koskevat

erikoisohjeet Vaara! Sähköjännite Liitä laite ainoastaan sellaiseen virtalähteeseen, joka täyttää seuraavat vaatimukset (katso myös luku 16. "Tekniset tiedot"): – verkkojännitteen ja -taajuuden täytyy vastata laitteen tyyppikilvessä ilmoitettuja arvoja – suojattu FI-katkaisimella, jonka vikavirta on 30

– pistorasiat asennettu, maadoitettu ja tarkastettu määräysten mukaisesti. Asenna verkkojohto siten, että se ei häiritse työskentelyä eikä voi vahingoittua. Käytä jatkojohtona vain kumipäällysteistä johtoa, jonka poikkipinta-ala on riittävän suuri (3 × 1,5 mm

Käytä jatkojohtoa ulkoalueilla. Käytä ulkona vain tähän tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja.

Vältä tahatonta käynnistymistä. Varmista, että päälle-/poiskytkin on pistotulppaa pistorasiaan liitettäessä pois päältä kytkettynä.

8.4 Akkukäyttöisiä laitteita koskevat

Vältä tahatonta käynnistymistä. Varmista, että laite on pois päältä, kun laitat akun paikalleen.

Poista akku viallisesta koneesta. Akku Lataa akku (33) ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa. Akun latausohjeet löydät Metabo-laturin käyttöohjeesta. Litiumioniakku ”Li-Power” on varustettu kapasiteetti- ja signaalinäytöllä (32): - Paina painiketta (31), niin lataustila näytetään LED-valoilla. - Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se täytyy ladata uudelleen. Li-Ion-akkujen kuljetus: Li-Ion-akkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää nykyisin voimassaolevista määräyksistä, kun lähetät Li-Ion-akkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta. Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosulun estämiseksi (esimerkiksi tarranauhalla eristämällä). Akun irrottaminen ja kiinnittäminen Irrottaminen: Paina akun lukituksen avauspainiketta (30) ja vedä akku (33) taaksepäin ulos. Kiinnittäminen: Työnnä akku (33) paikalleen siten, että se lukittuu paikalleen. Ennen työskentelyn aloittamista tarkasta turvalaitteiden moitteeton kunto. Työskentele oikeassa asennossa ja paikassa: – edessä käyttöpuolella – suoraan sahan edessä – sahanterän vieressä. Vaara! Kiinnitä työstettävä kappale mahdollisuuksien mukaan työstettävän kappaleen kiristyslaitteella (15). Puristumisvaara! Älä tartu sahanpäätä kallistaessasi tai kääntäessäsi saranoidulle alueelle tai laitteen alapuolelle! Pidä sahanpäätä kallistaessasi tukevasti kiinni. Käytä työskennellessäsi:

– työstettävien kappaleiden tukia – pitkille kappaleille, jos ne voivat katkaisun jälkeen pudota pöydältä – sahanpurupussia tai sahanpuruimuria. Sahaa ainoastaan sen mittaisia työstettäviä kappaleita, joista voit pitää turvallisesti kiinni sahauksen aikana. Paina työstettävä kappale sahatessasi koko ajan pöytää vasten äläkä kallista sitä. Älä jarruta sahanterää painamalla sitä sivusuunnasta. Onnettomuusvaara, kun sahanterä jumittuu.

9.1 Suorat sahaukset

Aloitusasento: – Kuljetuslukitus (24) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (51) ei ole käytössä. – Kääntöpöytä on 0°-asennossa, kääntöpöydän lukituskahva (11) on kiristettynä. – Kääntövarren kallistus kohtisuoraan on 0°, kallistussäädön lukitusvipu (22) on kiristettynä. – Vetolaite aivan takana. – Vetolaitteen lukkoruuvi (13) on avattu. – Säädä työkappaleen vaste (25): Avaa kiinnitysruuvi (35). Siirrä sisäprofiilia (34) niin, että työkappale on tuettu mahdollisimman hyvin eikä se joudu kosketuksiin terän tai suojuksen kanssa. Kiinnitä kiinnitysruuvilla (35). Työstettävän kappaleen sahaus:

1. Paina työstettävä kappale tukea vasten ja

kiristä se kiinni työstettävän kappaleen kiristyslaitteella (15).

2. Levetä työstettävät kappaleet: Vedä sahanpää

eteen (käyttäjään päin) (vetolaite).

3. Paina varmuuslukitusta (26) ja paina päälle-/

poiskytkintä (27) ja pidä ne alaspainettuna.

4. Laske sahanpää käsikahvasta hitaasti aivan

alas ja tarvittaessa taakse (käyttäjästä poispäin). Paina sahanpäätä työstettävää kappaletta vasten vain sellaisella voimalla, että moottorin kierrosnopeus ei laske liian paljon.

5. Sahaa työstettävä kappale yhdellä työkerralla.

6. Vapauta päälle-/poiskytkin (27) ja anna

sahanpään kääntyä takaisin ylimpään alkuasentoon.

Aloitusasento: – Kuljetuslukitus (24) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (51) ei ole käytössä. – Kääntövarren kallistus kohtisuoraan on 0°, kallistussäädön lukitusvipu (22) on kiristettynä. – Vetolaite aivan takana. – Vetolaitteen lukkoruuvi (13) on avattu. – Säädä työkappaleen vaste (25): Avaa kiinnitysruuvi (35). Siirrä sisäprofiilia (34) niin, että työkappale on tuettu mahdollisimman hyvin eikä se joudu kosketuksiin terän tai suojuksen kanssa. Kiinnitä kiinnitysruuvilla (35). Työstettävän kappaleen sahaus:

1. Avaa kääntöpöydän lukituskahva (11) ja salpa

2. Säädä haluttu kulma.

3. Kiristä kääntöpöydän lukituskahva (11).

4. Sahaa työstettävä kappale, kuten kohdassa

"Suorat sahaukset" on kuvattu.

Aloitusasento: – Kuljetuslukitus (24) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (51) ei ole käytössä. – Kääntöpöytä on 0°-asennossa, kääntöpöydän lukituskahva (11) on kiristettynä. – Vetolaitteen lukkoruuvi (13) on avattu. – Vetolaite aivan takana. – Säädä työkappaleen vaste (25): Avaa kiinnitysruuvi (35). Siirrä sisäprofiilia (34) niin, että työkappale on tuettu mahdollisimman hyvin eikä se joudu kosketuksiin terän tai suojuksen kanssa. Kiinnitä kiinnitysruuvilla (35). Tietyissä kulma-asetuksissa voi olla välttämätöntä, että lisäprofiili (34) vedetään ulos kokonaan kiinnitysruuvin (35) irrottamisen jälkeen. Kiristä kiinnitysruuvi (35) jälleen. (Aseta sahauksen jälkeen lisäprofiili (34) jälleen paikoilleen ja kiinnitä kiinnitysruuvilla (35), jotta se ei häviä.) Työstettävän kappaleen sahaus:

1. Vapauta kallistussäädön lukitusvipu (22)

2. Kallista kääntövarsi hitaasti haluamaasi

3. Kiristä kallistussäädön lukitusvipu (22).

4. Sahaa työstettävä kappale, kuten kohdassa

"Suorat sahaukset" on kuvattu.

9.4 Kaksoisjiirisahaus

Huomautus: Kaksoisjiirisahaus on jiirisahauksen ja kallistetun sahauksen yhdistelmä. Toisin sanoen työstettävä kappale sahataan viistoon sekä poikittaissuunnassa että pystysuunnassa. Vaara! Kaksoisjiirisahauksessa sahanterään on helpompi pääsy, koska se on voimakkaasti kallistunut – tämä lisää loukkaantumisvaaraa. Ole aina riittävän etäällä sahanterästä! Aloitusasento: – Kuljetuslukitus (24) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (51) ei ole käytössä. – Kääntöpöytä haluttuun asentoon lukittuna. – Kääntövarsi kallistettuna haluttuun kulmaan työstettävän kappaleen pintaan nähden ja lukittuna. – Vetolaitteen lukkoruuvi (13) on avattu. – Vetolaite aivan takana. – Säädä työkappaleen vaste (25): Avaa kiinnitysruuvi (35). Siirrä sisäprofiilia (34) niin, että työkappale on tuettu mahdollisimman hyvin eikä se joudu kosketuksiin terän tai suojuksen kanssa. Kiinnitä kiinnitysruuvilla (35). Tietyissä kulma-asetuksissa voi olla välttämätöntä, että lisäprofiili (34) vedetään ulos kokonaan kiinnitysruuvin (35) irrottamisen jälkeen. Kiristä kiinnitysruuvi (35) jälleen. (Aseta sahauksen jälkeen lisäprofiili (34) jälleen paikoilleen ja kiinnitä kiinnitysruuvilla (35), jotta se ei häviä.) Työstettävän kappaleen sahaus: Sahaa työstettävä kappale, kuten kohdassa "Suorat sahaukset" on kuvattu.

Huomautus: Sahaussyvyyden rajoitus mahdollistaa vetolaitteen kanssa urien sahaamisen. Tällöin sahauksessa ei katkaista, vaan työstettävää kappaletta sahataan vain määrättyyn syvyyteen. Takaiskuvaara! Uria sahattaessa on erittäin tärkeää, että sahanterää ei paineta sivusuunnassa. Sahanpää voi tällöin yhtäkkiä nousta ylös. Käytä uria sahatessasi kiristyslaitetta. Vältä painamasta sahanterää sivusuunnassa. Aloitusasento: – Kuljetuslukitus (24) ulosvedettynä. – Sahanpää ylöskäännettynä. – Kääntövarsi kallistettuna haluttuun kulmaan työstettävän kappaleen pintaan nähden ja lukittuna. – Kääntöpöytä haluttuun asentoon lukittuna. – Vetolaitteen lukkoruuvi (13) on avattu. – Vetolaite aivan takana. Työstettävän kappaleen sahaus:

1. Säädä sahaussyvyyden rajoitus (50)

haluamallesi syvyydelle ja varmista se vastamutterilla.

2. Avaa varmuuslukitus (26) ja käännä sahanpää

alas säädetyn sahaussyvyyden tarkistamiseksi:

4. Toista tarvittaessa vaiheet 1 ja 3, kunnes olet

säätänyt haluamasi sahaussyvyyden.

5. Sahaa työstettävä kappale, kuten kohdassa

"Suorat sahaukset" on kuvattu. Vaara! Irrota aina verkkopistoke pistorasiasta tai irrotettava akku laitteesta ennen huolto- ja puhdistustöiden (33) aloittamista. – Tässä kappaleessa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset. – Vahingoittuneet osat, erityisesti turvalaitteet, saa vaihtaa vain alkuperäisiin varaosiin. Osat, joita valmistaja ei ole tarkastanut ja hyväksynyt, voivat aiheuttaa odottamattomia vaurioita. – Ota huolto- ja puhdistustöiden jälkeen kaikki turvalaitteet käyttöön ja tarkasta niiden toimivuus.

10.1 Sahanterän vaihto

Palovammojen vaara! Välittömästi sahauksen jälkeen sahanterä voi olla erittäin kuuma. Anna kuuman sahanterän jäähtyä. Älä puhdista kuumaa sahanterää syttyvillä nesteillä. Myös liikkumattomasta sahanterästä voi saada haavoja! Kun kiinnitysruuvia avataan ja kiristetään, (43) pitää heilurisuojuksen olla käännettynä (6) sahanterän päälle. Käytä sahanterän vaihdossa suojakäsineitä.

2. Siirrä sahanterän yläasentoon.

3. Lukitse sahanterä: Paina lukitusnuppia (18) ja

käännä samalla toisella kädellä sahanterää, kunnes lukitusnuppi lukittuu. Pidä lukitusnuppi alaspainettuna.

4. Ruuvaa sahanterän akselista kiinnitysruuvi ja

levy irti (43) kuusiokoloavaimella (14) myötäpäivään kiertämällä (vasenkätinen kierre!).

5. Vapauta varmuuslukitus (26) (vain

verkkolaitteissa) ja työnnä heilurisuojusta (6) ylöspäin ja pidä siitä kiinni.

6. Irrota ulkolaippa (44) ja sahanterä (45)

varovasti sahanterän akselista ja sulje heilurisuojus uudelleen. Vaara! Älä käytä mitään sellaisia puhdistusaineita (esim. pihkajäännösten puhdistamiseksi), jotka voivat syövyttää kevytmetalliosia, muutoin sahan kestävyys voi heiketä.

7. Kiinnityspintojen puhdistus:

–sahanterän akseli (48) –sahanterä (45) –ulkolaippa (44) – sisälaippa (47) Vaara! Asenna sisälaippa oikein! Muuten terä voi jumittua ja sahanterä voi irrota! Sisälaippa on oikeassa asennossa, kun rengasura osoittaa sahanterään ja sileä pinta moottoriin.

8. Sijoita sisälaippa (47) paikalleen.

9. Vapauta varmuuslukitus (26) (vain

verkkolaitteissa) ja työnnä heilurisuojusta (6) ylöspäin ja pidä siitä kiinni. 10.Uuden sahanterän asennus – noudata kiertosuuntaa: Vasemmalta (avoimelta) puolelta katsottuna pitää sahanterän nuolen

10. Huolto ja hoitoSUOMIfi

vastata sahanterän kannessa (46) olevan nuolen suuntaa! Vaara! Käytä vain sellaisia sahanteriä, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Käytä vain soveltuvia sahanteriä, jotka on suunniteltu enimmäiskierrosnopeudelle (katso "Tekniset tiedot") – soveltumattomia tai vahingoittuneita sahanteriä käytettäessä osat voivat sinkoutua keskipakoisvoiman vuoksi räjähdyksenomaisesti ympäriinsä. Sahanterien, jotka on suunniteltu puun ja samankaltaisten materiaalien sahaamiseen, pitää olla standardin EN 847-1 vaatimusten mukaisia. Seuraavia sahanteriä ei saa käyttää: – runsasseosteisesta pikateräksestä (HSS) valmistetut sahanterät – vahingoittuneet sahanterät – katkaisulaikat. Vaara! – Asenna sahanterä vain alkuperäisosien kanssa. – Älä käytä irrallisia supistusrenkaita, terä voi löystyä. – Sahanterät on asennettava siten, ettei niissä ole epätasapainoa eikä heittoa ja että ne eivät voi löystyä käytön yhteydessä. 11.Kiinnitä heilurisuojus (6) takaisin paikalleen. 12.Sijoita ulkolaippa (44) paikalleen – tasaisen pinnan pitää osoittaa moottoriin päin! 13.Ruuvaa kiinnitysruuvi ja levy (43) kiinni vastapäivään (vasenkätinen kierre!) ja kiristä se käsivaraisesti. 14.Lukitse sahanterä: Paina lukitusnuppia (18) ja käännä samalla toisella kädellä sahanterää, kunnes lukitusnuppi lukittuu. Pidä lukitusnuppi alaspainettuna. Vaara! – Älä pidennä kuusiokoloavainta. – Älä kiristä kiinnitysruuvia lyömällä kuusiokoloavaimeen. 15.Kiristä kiinnitysruuvi (43) kuusiokoloavaimella (14). 16.Tarkasta toiminta. Vapauta varmuuslukitus (26) (vain verkkolaitteissa) ja käännä saha alaspäin: – Heilurisuojuksen pitää vapauttaa sahanterä alas käännettäessä muihin osiin koskematta. – Kun saha käännetään ylös aloitusasentoon, pitää heilurisuojuksen peittää automaattisesti sahanterä. – Pyöritä sahanterää kädellä. Sahanterän pitää voida pyörittää jokaiseen mahdolliseen säätöasentoon muihin osiin koskematta.

10.2 Sahausalustan vaihto

Vaara! Sahausalustan (10) ollessa vaurioitunut on olemassa vaara, että pienet kappaleet jäävät sahausalustan ja sahanterän väliin ja sahanterä jumittuu. Vaihda vaurioituneet sahausalustat välittömästi uusiin!

1. Ruuvaa sahausalustan ruuvit auki. Käännä

tarvittaessa kääntöpöytää ja kallista sahanpäätä, jotta pääset käsiksi ruuveihin.

2. Irrota sahausalusta.

3. Sijoita uusi sahausalusta paikalleen.

4. Kiristä sahausalustan ruuvit.

10.3 Työstettävän kappaleen tuen säätö

1. Avaa kuusiokoloruuvit (49).

2. Kohdista työstettävän kappaleen tuki (25)

siten, että se on tarkkaan suorassa kulmassa sahanterään, kun kääntöpöytä lukittuu 0°-asentoon.

3. Kiristä kuusiokoloruuvit (49).

10.4 Sahauslaserin säätö

Kohdista laser suoraan kulmaan – Avaa keskimmäinen ruuvi (40). Säädä laser. Kiristä keskimmäinen ruuvi (40). Laserin kohdistaminen sivusuunnassa – Avaa oikeanpuoleinen ruuvi (42) ja vasemmanpuoleinen ruuvi (41). Laserin kohdistaminen vaakasuunnassa Kiristä oikeanpuoleinen ruuvi (42) ja vasemmanpuoleinen ruuvi (41).

10.5 Laitteen puhdistus

Poista sahanpurut ja pöly harjalla tai pölynimurilla: – säätövarusteista – käyttöosista – moottorin tuuletusaukosta – sahausalustan alapuolisesta tilasta – sahauslaserista – sahausalueen valosta

10.6 Laitteen säilytys

Vaara! Säilytä laite siten, että asiattomat eivät voi käynnistää sitä. Varmista, että kukaan ei voi loukata itseään pysähtyneenä olevaan laitteeseen. Huomio! Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

Aina ennen käyttöä Poista sahanpurut pölynimurilla tai pensselillä. Tarkasta, että verkkopistoke tai akku ovat vahingoittumattomia, anna tarvittaessa sähköalan ammattilaisen vaihtaa vialliset osat. Tarkasta kaikki liikkuvat osat, että ne liikkuvat esteettä koko liikealueellaan. Säännöllisesti, käyttöolosuhteista riippuen Tarkasta kaikki ruuviliitokset, kiristä tarvittaessa. Tarkasta sahanpään palautustoiminto (sahanpään pitää palautua jousivoimalla ylempään aloitusasentoon), vaihda tarvittaessa jousi. Öljyä ohjausosat kevyesti. – Käytä pitkiä kappaleita työstäessäsi sahan oikealla ja vasemmalla puolella sopivia tukia. – Pidä kiinni työstettävästä kappaleesta sahan ollessa kallistuneena sahanterän oikealta puolelta. – Käytä pieniä kappaleita sahatessasi lisätukia (lisätukena voi käyttää esim. sopivaa lautaa, joka ruuvataan kiinni laitteen tukeen). – Kun sahaat kuperaa (käyristynyttä) lautaa (52), sijoita ulospäin kaareva puoli työstökappaleen tukea vasten. – Älä sahaa työstettäviä kappaleita syrjällään, vaan sijoita ne kääntöpöydälle vaaka-asentoon. Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. A Huolto- ja hoitospray hartsijäämien ja säilöntäaineiden poistamiseen metallipinnoilta.

B Imuadapteri Multi liitettäväksi imuriletkuihin 44, 58 tai 100 mm:n liitososalla 0910058010 C Metabo yleisimuri (katso luettelo) D Alustat: Yleiset konealustat UMS 631317000 Siirrettävä alusta KSU 251 Mobile 629007000 Alusta KSU 251 629005000 Alusta KSU 401 629006000 E Rulla-alustat: RS 420 G 0910053345 RS 420 W 0910053361 F Laturit: ASC 145, jne. G Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva. Tilausnro: 625369000 (8,0 Ah, LiHD) Tilausnro: 625368000 (5,5 Ah, LiHD) ym. Sahanterät KGS 216 / KGS 216 M / KGSV 216 M: H Sahanterä Power Cut 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg massiivipuun pitkittäis- ja poikittaissahaukseen I Sahanterä Precision Cut Classic 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg massiivipuun ja lastulevyn pitkittäis- ja poikittaissahaukseen J Sahanterä Multi Cut Classic 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg pinnoitettujen materiaalien, laminaattien, muovien ja alumiiniprofiilien pitkittäis- ja poikittaissahaukseen Sahanterät KGS 254 M: K Sahanterä Precision Cut Classic 6.28061 254 x 30 x 2,4/1,8 48 WZ 5° neg massiivipuun ja lastulevyn pitkittäis- ja poikittaissahaukseen L Sahanterä Multi Cut 6.28223 254 x 30 x 2,4/1,6 80 FZ/TZ 5° neg pinnoitettujen materiaalien, laminaattien, muovien ja alumiiniprofiilien pitkittäis- ja poikittaissahaukseen Sahanterät KGS 305 M: M Sahanterä Precision Cut Classic 6.28064 305 x 30 x 2,4/1,8 56 WZ 5° neg massiivipuun ja lastulevyn pitkittäis- ja poikittaissahaukseen N Sahanterä Multi Cut 6.28091 305 x 30 x 2,8/2,0 96 FZ/TZ 5° neg, pinnoitettujen materiaalien, laminaattien, muovien ja alumiiniprofiilien pitkittäis- ja poikittaissahaukseen Sahanterät KGS 18 LTX 216: O Sahanterä Precision Cut Classic 6.28065 216 × 1,8 / 1,2 × 30 40 WZ 5° massiivipuun ja lastulevyn pitkittäis- ja poikittaissahaukseen Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo. Vaara! Vain sähköalan ammattilaiset saavat korjata sähkötyökaluja! Jos laitteen verkkoliitäntäjohto vaurioituu, se täytyy korvata alkuperäisellä Metabon verkkoliitäntäjohdolla. Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosalistat voit hakea osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevassa EU-direktiivissä 2012/19/EU ja maakohtaisissa lakimääräyksissä on säädetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja toimitettava ympäristöä säästävään kierrätykseen. Seuraavassa kuvataan ongelmia ja häiriöitä, jotka voit korjata itse. Mikäli tässä kuvatut korjaustoimenpiteet eivät auta, katso luku 13. "Korjaus".

11. Vihjeitä ja vinkkejä

14. Ympäristönsuojelu

15. Ongelmat ja häiriötSUOMI fi

Vaara! Ongelmien ja häiriöiden yhteydessä tapahtuu erittäin usein tapaturmia. Ota sen vuoksi huomioon: Irrota ennen jokaista häiriön korjaamista verkkopistoke pistorasiasta tai irrotettava akku (33) laitteesta. Ota jokaisen häiriön korjauksen kaikki turvalaitteet uudelleen käyttöön ja tarkasta niiden toimivuus. Ei katkaisutoimintoa Kuljetuslukitus lukittuna: Vedä kuljetuslukitus ulos. Varmuuslukitus lukittuna: Vapauta varmuuslukitus. Sahausteho liian pieni Tylsä sahanterä (sahanterän sivulla voi olla palojälkiä). Sahanterä ei sovellu materiaalille (katso luku 12."Lisätarvikkeet"). Sahanterän vääntynyt: Vaihda sahanterä (katso luku 10. "Huolto"). Saha tärisee voimakkaasti Sahanterän vääntynyt: Vaihda sahanterä (katso luku 10. "Huolto"). Sahanterää ei ole asennettu oikein: Asenna sahanterä oikein (katso luku 10. "Huolto"). Kääntöpöytä ei liiku esteettömästi Kääntöpöydän alla on sahanpurua: Poista sahanpuru. Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. U =verkkojännite / akkujännite I =nimellisvirta F=väh. sulake

=nimellisottoteho IP =suojausluokka

=kierrosluku kuormittamattomana

=maks. leikkausnopeus D =sahanterän halkaisija (ulko) d =sahanterän halkaisija (sisä) b = sahanterän maks. hammasleveys A =mitat (PxLxK) m=paino Vaatimukset sahanpuruimurille:

=imuistukan liitoksen halkaisija

=vähimmäisilmavirtaus

=imuistukan vähimmäisalipaine

=imuistukan ilmavirran vähimmäisnopeus Työstettävän kappaleen enimmäispoikkipinta-ala, katso sivulla 4. Sallittu ympäristön lämpötila käytettäessä: -20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C. ~ Vaihtovirta Tasavirta Suojausluokan II kone Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun kunnosta tai käyttövarusteesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Tyypillinen A-painotettu äänitaso

=epävarmuus Käytä kuulonsuojaimia!
