KÄYTTÖOHJE TCG 24ECP(S) Tanaka

HUOMAA: Niitä ei ole kaikissa laitteissa.

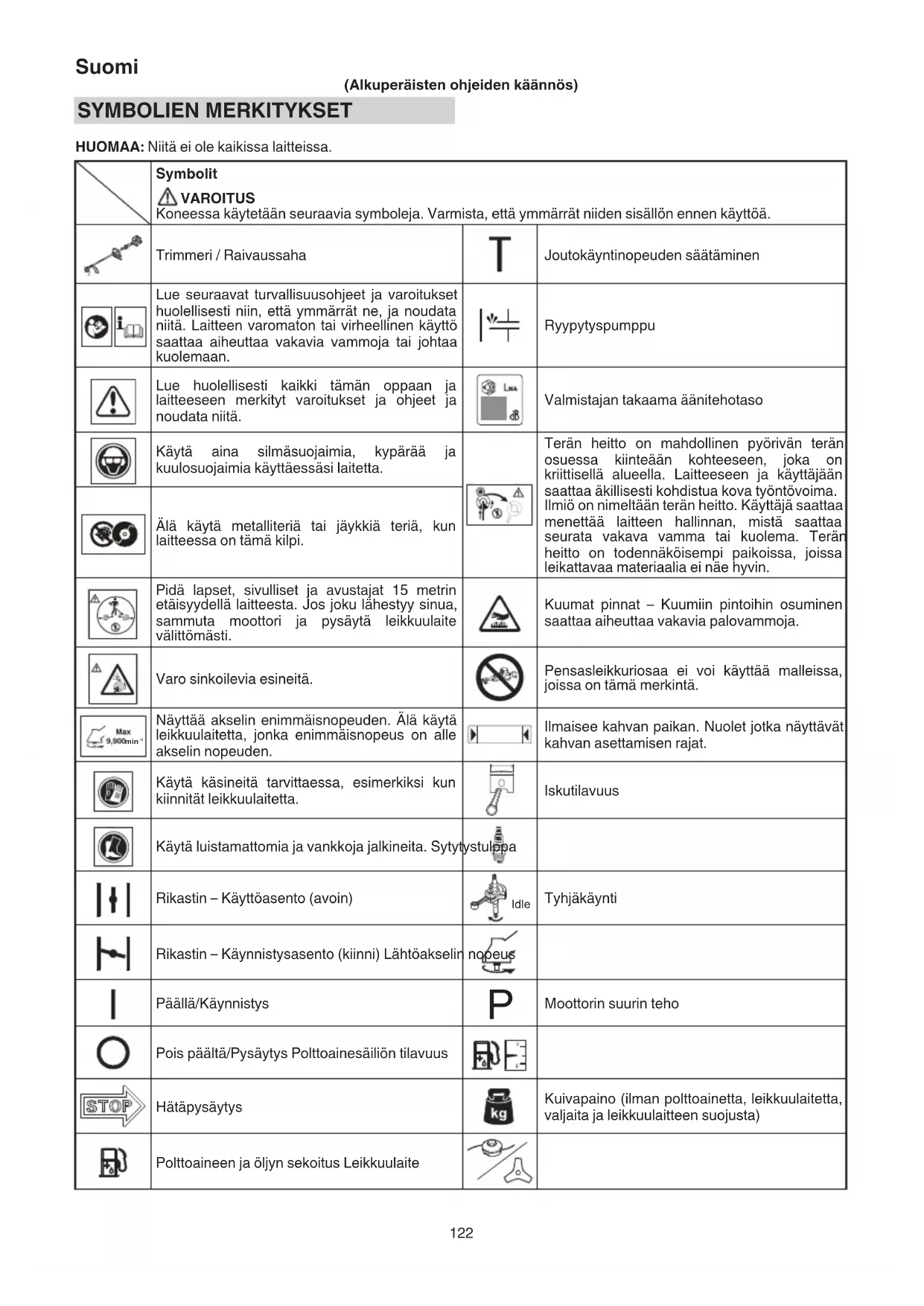

	Symbolit⚠VAROITUSKoneessa käytetään seuraavia symboleja. Varmista, että ymmärrät niiden sisällön ennen käyttöä.
	Trimmeri / Raivaussaha	[DAOT]	Joutokäyntinopeuden säätäminen
[ST6W]	Lue seuraavat turvallisuusohjeet ja varoitukset huolellisesti niin, että ymmärrät ne, ja noudata niitä. Laitteen varomaton tai virheellinen käyttö saattaa aiheuttaa vakavia vammoja tai johtaa kuolemaan.		Ryypytyspumppu
	Lue huolellisesti kaikki tämän oppaan ja laitteeseen merkityt varoitukset ja ohjeet ja noudata niitä.		Valmistajan takaama äänitehotaso
	Käytä aina silmäsuojaimia, kypärää ja kuulosuojaimia käyttäessäsi laitetta.	[3A43]	Terän heitto on mahdollinen pyörivän terän osuessa kiinteään kohteeseen, joka on kriittisellä alueella. Laitteeseen ja käyttäjään saattaa äkillisesti kohdistua kova työntövoima. Ilmiö on nimeltään terän heitto. Käyttäjä saattaa menettää laitteen hallinnan, mistä saattaa seurata vakava vamma tai kuolema. Terär heitto on todennäköisempi paikoissa, joissa leikattavaa materiaalia ei näe hyvin.
[T02D]	Älä käytä metalliteriä tai jäykkiä teriä, kun laitteessa on tämä kilpi.
	Pidä lapset, sivulliset ja avustajat 15 metrin etäisyydellä laitteesta. Jos joku låhestyy sinua, sammuta moottori ja pysäytä leikkuulaite välittömästi.	[CKX8]	Kuumat pinnat – Kuumiin pintoihin osuminen saattaa aiheuttaa vakavia palovammoja.
	Varo sinkoilevia esineitä.		Pensasleikkuriosaa ei voi käyttää malleissa, joissa on tämä merkintä.
	Näyttää akselin enimmäisnopeuden. Älä käytä leikkuulaitetta, jonka enimmäisnopeus on alle akselin nopeuden.		Ilmaisee kahvan paikan. Nuolet jotka näyttävät kahvan asettamisen rajat.
[YBB7]	Käytä käsineitä tarvittaessa, esimerkiksi kun kiinnität leikkuulaitetta.		Iskutilavuus
	Käytä luistamattomia ja vankkoja jalkineita. Sytytystu	[644X]
	Rikastin – Käyttöasento (avoin)	dle	Tyhjäkäynti
	Rikastin – Käynnistysasento (kiinni) Lähtöakselin
	Päällä/Käynnistys		Moottorin suurin teho
	Pois päältä/Pysäytys Polttoainesäiliön tilavuus
	Hätäpysäytys		Kuivapaino (ilman polttoainetta, leikkuulaitetta, valjaita ja leikkuulaitteen suojusta)
	Polttoaineen ja öljyn sekoitus Leikkuulaite	[2WZ6]
L_pA, eq ISO22868	Äänenpainetaso LpA standardia ISO 22868 vastaavasti*	a_hv, eq(F)	Tärinätaso ISO 22867:n mukaisestiEtukahva tai vasen kahva / ekvivalentti*
L_WA, Ra(M) 2000/14/EC	Mitattu äänitehotaso LwA standardin 2000/14/EY mukaanTäydet kierrokset	a_hv, eq(R)	Tärinätaso ISO 22867:n mukaisestiTakakahva tai oikea kahva / ekvivalentti*
L_WA, Ra(G) 2000/14/EC	Taattu äänitehotaso LwA standardin 2000/14/EY mukaanTäydet kierrokset	K	Epävarmuus
Ennen laitteen käyttämistäLue opas huolellisesti.Tarkasta, että leikkuulaite on koottu ja säädetty oikein.Käynnistä laite ja tarkasta kaasuttimen säätö. Katso "HUOLTO".

HUOMAA: Ekvivalentti äänenpainetaso / tärinä lasketaan aikapainotettuna äänenpaineen / tärinän energian summana vaihtelevissa käyttöoloissa seuraavan aikajakautuman mukaisesti:

* 1/2 joutokäynti, 1/2 täydet kierrokset.

OSIEN SELITYKSET (Kuva 1)

Koska tämä opas kattaa useita malleja, kuvat eivät välttämättä vastaa omaa laitettasi. Noudata ohjeita, jotka koskevat omaa laitettasi.

A: Polttoainesäilion korkki
B: Kaasukahva
C: Käynnistyskahva
D: Leikkuulaitteen suojus
E: Leikkuulaite
F: Vetoakseliputki
G: Kahva
H: Kannatin
I: Virtakytkin
J: Valjaat (jos varusteena)
K: Kaasuvivun varmistin
L: Rikastin
M: Moottori
N: Vaihteistokotelo
O: Yhdistelmäavain
P: Käyttöohjeet
Q: Suojalasit
R: Kuusiotankoavain
S: Terän suojus (jos varusteena)

VAROITUKSET JA TURVALLISUUSOHJEET

Kiinnitä erityistä huomiota teksteihin, joita edeltävät seuraavat sanat:

VAROITUS

Varoittaa vakavan loukkaantumisen tai kuoleman vaarasta, ellei ohjeita noudateta.

HUOMIO

Varoittaa loukkaantumisen tai koneen vaurioitumisen vaarasta, ellei ohjeita noudateta.

HUOMAA

Ilmoittaa oikeaa käyttöä koskevista hyödyllisistä tiedoista.

Käyttäjän turvallisuus

○ Käytä kypärää (1). (Kuva 2)
○ Käytä aina visiiriä tai suojalaseja (2). (Kuva 2)
○ Käytä hyväksyttyjä kuulosuojaimia (3). (Kuva 2) Jatkuva altistuminen kovalle melulle saattaa johtaa pysyvään kuulon heikkenemiseen.
Tarkkaile ympäristöä. Tarkkaile sivullisia, jotka saattavat yrittää varoittaa ongelmista.
Poista turvavarusteet heti, kun olet sammuttanut moottorin.

○ Käytä aina suojaavaa pitkähihaista paitaa (4), täyspitkiä housuja (5), luistamattomia kenkiä (6) ja käsineitä (7). (Kuva 2)

Älä käytä väljiä vaatteita, koruja, shortseja tai sandaaleja äläkä kulje paljain jaloin.

Kiinnitä hiukset niin, että ne jäävät hartioiden yläpuolelle.

• Älä käytä työkalua väsyneenä tai sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
• Älä käytä työkalua yöllä tai huonossa säässä, kun näkyvyys on huono. Älä myöskään käytä työkalua sateella tai heti sateen jälkeen.
  Liukkaalla alustalla työskentely saattaa aiheuttaa onnettomuuden, jos menetät tasapainosi.

○ Älä anna lasten tai kokemattomien henkilöiden käyttää konetta.
- Älä käynnistä moottoria, jos lähellä on syttyviä aineita, kuten kuivia lehtiä, paperijätettä tai polttoainetta.
- Älä koskaan käynnistä tai käytä moottoria suljetussa tilassa tai rakennuksen sisällä. Pakokaasun hengittäminen voi olla hengenvaarallista.

O Pidä kahvat puhtaana öljystä ja polttoaineesta.

○ Pidä kädet poissa leikkuulaitteesta.

O Älä tartu leikkuulaitteeseen tai pitele laitetta sen varassa.

○ Käytä käsineitä, kun kiinnität tai irrotat leikkuulaitteen. Ohjeen noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen.

○ Kun pysäytät laitteen, tarkista ennen sen maahan laskemista, että leikkuulaite on pysähtynyt.

○ Kun työskentelet pitkään, pidä säännöllisesti taukoja, jotta vältät tärinästä aiheutuvan käsi- ja käsivarsisyndrooman (HAVS).

⚠️ VAROITUS

○ Käytä aina asianmukaisia suojavarusteita ja vaatteita, kun käytät tätä työkalua. Muutoin saatat aiheuttaa onnettomuuden, esimerkiksi saada palovammoja tai loukkaantua. (Kuva 2)
○ Älä koske sytytystulpan aluetta tai korkeajännitteisiä osia käytön aikana. Ne voivat aiheuttaa sähköiskun.

○ Alä anna lasten oleskella työkalun lähellä käytön aikana.

○ Älä koske moottoriin, äänenvaimentimen suojukseen tai pakoputkeen käytön aikana tai heti käytön jälkeen. Ne voivat aiheuttaa palovammoja tai loukkaantumisen.

Tärinänestojärjestelmät eivät estä käsi- ja käsivarsisyndroomaa tai karpaalitunnelisyndroomaa. Konetta jatkuvasti ja säännöllisesti käyttävien on siksi tarkkailtava huolellisesti käsiensä ja sormiensa tilaa. Jos havaitset edellä lueteltuja oireita, ota viipymättä yhteys lääkäriin.

○ Jos sinulla on lääkinnällisiä elektronisia laitteita, kuten sydämentahdistin, neuvottele sekä lääkärin että laitteen valmistajan kanssa ennen moottorikäyttöisten laitteiden käyttämistä.

Suomi

Laitteen/koneen turvallisuus

○ Tarkista koko laite/kone aina ennen käyttöä. Vaihda vaurioituneet osat. Tarkista mahdolliset polttoainevuodot ja varmista, että kaikki kiinnittimet ovat paikallaan ja kunnolla kiinni.

○ Vaihda halkeilleet, lohkeilleet tai muuten vaurioituneet osat ennen laitteen/koneen käyttöä. Vialliset osat voivat kasvattaa onnettomuuksien riskiä ja saattavat johtaa loukkaantumiseen.

○ Varmista, että leikkuulaitteen suojus ja valjaat ovat kunnolla kiinni. Älä käytä laitetta, jos leikkuulaitteen suojus ja valjaat eivät ole kunnolla kiinni.

○ Pidä muut ihmiset etäällä, kun säädät kaasutinta.

○ Käytä vain lisävarusteita, joita valmistaja on suositellut tähän laitteeseen/koneeseen.

○ Varmista ennen käyttöä, ettei laitteessa ole kiinni mitään työkaluja, kuten säätöavaimia tai ruuviavaimia.

⚠️VAROITUS

- Älä muunna laitetta/konetta millään tavoin. Käytä laitetta/konetta vain sille suunniteltuun tarkoitukseen.

○ Moottorin peukalointi mitätöi tämän moottorin EU-tyyppihyväksynnän.

○ Hyväksymättömien muutosten tekeminen ja/tai hyväksymättömien osien käyttäminen saattaa johtaa käyttäjän tai sivullisten loukkaantumiseen tai kuolemaan.

Polttoaineen turvallinen käsittely

○ Sekoita ja kaada polttoaine ulkona paikassa, jossa ei ole kipinöitä tai avotulta.

○ Käytä polttoainetta varten hyväksyttyä astiaa.

○ Siirry vähintään kolmen metrin päähän tankkauspaikasta ennen moottorin käynnistämistä.

○ Sammuta moottori ennen polttoainesäiliön korkin irrottamista. Älä avaa polttoainesäiliön korkkia käytön aikana.

○ Tyhjennä polttoainesäiliö ennen laitteen/koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda.

VAROITUS

○ Polttoaine syttyy ja räjähtää erittäin helposti, ja polttoainehöyryt ovat haitallisia hengitettyinä, joten käsittele ja tankkaa polttoainetta varoen.

- Älä tupakoi tai salli tupakointia polttoaineen tai laitteen/koneen lähellä tai käyttäessäsi laitetta/konetta.

○ Pyyhi kaikki roiskunut polttoaine ennen moottorin käynnistämistä.

Säilytä laite/kone ja polttoaine tilassa, jossa polttoainehöyryt eivät saavuta esim. vedenlämmittimen, sähkömoottorin tai muiden sähkölaitteiden kipinöitä tai liekkejä.

○ Kun käytät laitetta kuivilla alueilla, varmista että sammutusvälineet ovat saatavilla lähellä.

○ Jos sammutat moottorin tankkausta varten, varmista että laite on jäähtynyt ennen kuin lisäät polttoainetta.

Turvallinen leikkaaminen

○ Älä leikkaa muuta materiaalia kuin ruohoa ja pensaita.

○ Tarkasta leikattava alue aina ennen käyttöä.

Poista esineet, jotka saattavat sinkoilla tai tarttua teriin. Älä käytä alueilla, joilla on puiden juuria tai kiviä.

○ Käytä aerosoleilta suojaavaa naamaria, kun leikkaat ruohoa torjunta-ainekäsittelyn jälkeen.

○ Pidä lapset, eläimet, sivulliset ja avustajat 15 metrin varoalueen ulkopuolella. Pysäytä moottori heti, jos sinua lähestytään.

Ole varovainen, kun käynnistät laitetta, sillä moottori saattaa käynnistyä viiveellä käynnistyskahvasta vetämisen jälkeen.

○ Pidä moottori aina oikealla puolellasi.

○ Pidä laitteesta/koneesta tukevasti kiinni kummallakin kädellä.

Seiso tukevasti ja säilytä tasapaino. Älä kurottele. Tasapainon menettäminen työskentelyn aikana saattaa johtaa loukkaantumiseen.

○ Pidä kehon osat poissa äänenvaimentimesta ja leikkuulaitteesta, kun moottori käy.

O Pidä leikkuulaite polven korkeudella tai alempana.

O Ole varovainen, kun käytät laitetta alueilla, joilla on sähkökaapeleita tai kaasuputkia.

- Älä käytä leikkuulaitetta muuhun kuin ruohikon ja pensaiden leikkaamiseen. Vältä laitteen käyttämistä alueilla, joilla leikkuulaite voi kaivautua maahan tai joutua kosketuksiin veden kanssa (esim. vesilammikot). Ohjeen noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen tai vahingoittaa laitetta.

○ Vältä laitteen käyttämistä pitkään hitaalla nopeudella, jolloin tärinää on enemmän. Tämä saattaa vahingoittaa moottoria.

○ Sammuta moottori ja varmista, että kaikki leikkuulaitteet ovat pysähtyneet, aina kun siirryt toiselle työskentelyalueelle tai kun tarkistat, säädät tai vaihdat leikkuulaitetta, muita osia jne.

O Älä koskaan laske konetta maahan, kun se käy.

○ Älä koskaan koske leikkuulaitteeseen, kun se pyörii.

○ Tarkista aina, että moottori on sammunut ja että leikkuulaitteet ovat pysähtyneet, ennen kuin poistat roskia tai ruohoa leikkuulaitteesta.

○ Pidä aina ensiaputarvikkeet saatavilla, kun työskentelet moottorikäyttöisellä laitteella.

○ Sammuta moottori ja varmista, että leikkuulaite on täysin pysähtynyt ennen kuin lasket laitteen käsistäsi ja kun jätät laitteen ilman valvontaa.

- Jos laite vahingossa törmää johonkin tai putoaa, tarkista se välittömästi vaurioiden, murtumien ja vääntymien varalta.

- Jos työkalu toimii huonosti ja pitää omituista ääntä tai tärisee omituisesti, sammuta moottori välittömästi ja pyydä jälleenmyyjää tarkistamaan ja korjaamaan laite. Käytön jatkaminen saattaa aiheuttaa loukkaantumisen tai työkalun vaurioitumisen.

○ Käytä paikallisten lakien ja määräysten mukaisesti.

⚠️ VAROITUS

TAKAPOTKUN VAARA (Kuva 3)

Kun käytetään metallisia leikkuulaitteita, kuten teriä, pyörivän leikkauslaitteen terän etuosan tai oikean puolen kosketus esteeseen, kuten puuhun tai muuhun kovaan pintaan, saattaa aiheuttaa terän kiinnijäämisen, jolloin laite potkaisee käyttäjästä katsoen oikealle.

Takapotku on mahdollinen, kun leikkuulaite koskettaa puunkantoa tai ruohon peittämää kiveä. Varmista aina ennen työn aloittamista, ettei alueella ole ruohon peittämiä esteitä.

Voit vähentää takapotkuista aiheutuvaa vaaraa pitämällä laiteta aina vartalosi oikealla puolella käytön aikana. Jos käyttäjä on terien pyöriessä asettunut oikein, laitteen osuminen vartaloon on epätodennäköisempää.

Turvallinen huolto

○ Huolla laite/kone suositusten mukaisesti.

○ Irrota sytytystulppa ennen huoltamista, paitsi säädettäessä kaasutinta.

○ Pidä muut ihmiset etäällä, kun säädät kaasutinta.

○ Käytä ainoastaan valmistajan suosittelemia aitoja Tanaka-vaihto-osia.

HUOMIO

Älä pura takaisinkelautuvaa käynnistintä. Takaisinkelautuvan käynnistimen jousi saattaa aiheuttaa loukkaantumisen.

⚠️ VAROITUS

Puutteellisesta huollosta saattaa seurata paha moottorivaurio tai vakava loukkaantuminen.

Kuljettaminen ja varastointi

○ Kanna laitetta/konetta kädessä moottori sammutettuna ja äänenvaimennin vartalosta poispäin käännettynä.

○ Anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja kiinnitä laite/kone ennen varastointia tai kuljettamista. Ohjeen noudattamatta jättäminen saattaa aiheuttaa tulipalon tai onnettomuuden.
○ Tyhjennä polttoainesäiliö ennen laitteen/koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda.
○ Säilytä laite/kone lasten ulottumattomissa.
○ Puhdista ja huolla laite huolellisesti ja säilytä se kuivassa paikassa.
○ Varmista, että moottorin kytkin on pois päältä, kun kuljetat laitetta tai varastoit sen.
○ Kun kuljetat laitetta tai varastoit sen, poista leikkuulaite tai aseta terän suojus paikalleen.
○ Laite on kiinnitettävä paikalleen kuljetuksen ajaksi polttoaineen vuotamisen, vaurioiden ja loukkaantumisten estämiseksi.
- Jos varoituskilpeä ei pysty lukemaan tai jos kilpi irtoaa tai se on epäselvä, vaihda kilpi uuteen. Jos haluat ostaa uusia tarramerkkejä, ota yhteyttä Tanaka-jälleenmyyjään. Jos joudut tilanteeseen, johon ei ole neuvoja oppaassa, toimi harkiten ja käytä tervettä järkeä. Jos tarvitset apua, ota yhteyttä Tanaka-jälleenmyyjään.

TEKNISET TIEDOT

Tämän koneen TEKNISET TIEDOT luetellaan sivulla 259 olevassa taulukossa.

HUOMAA

Kaikki tiedot saattavat muuttua ennalta ilmoittamatta.

KOKOAMINEN

Moottorin vetoakseli (Kuva 4)

(Jos moottori ja akseli on pakattu erikseen)

Löysää putken lukituspulttia (8) noin kymmenen kierrosta niin, ettei pultin kärki estä asetettavaa vetoakseliputkea. Kun asetat vetoakseliputkea paikalleen, pitele putken lukituspulttia ulkopuolella, jottei myöskään sisäpuolinen putkiliitin olisi esteenä.

Työnnä vetoakselia moottorin kytkinkoteloon, kunnes vetoakseliputkeen merkitty kohta (9) koskettaa kytkinkoteloa.

HUOMAA

Kun vetoakselia on vaikea asettaa vetoakseliputkessa merkittyyn kohtaan asti, käännä vetoakselia leikkurin kiinnityspäästä myötä- tai vastapäivään. Kiristä putken lukituspulttia linjassa akseliputken reiän kanssa.

Kiristä sitten puristinpultti kunnolla (8) (10).

Kahvan kiinnittäminen

(1) Silmukkatyyppinen kahva (Kuva 5)

Kiinnitä kahva vetoakseliputkeen kulma moottoriin päin käännettynä. Säädä asento mahdollisimman mukavaksi ennen työskentelyä. Kiinnitä kahva tiukasti paikalleen 2 pultilla.

HUOMAA

Jos laitteessa on vetoakseliputkessa kahvan paikkamerkkitarra (11), noudata kuvan ohjeita.

(2) Polkupyörätyyppinen kahva (Kuva 6)

Irrota kahvan kiinnike (12) laitteesta.

Aseta kahva paikalleen ja kiinnitä kahvan kiinnike kevyesti neljällä ruuvilla. Säädä asento oikeaksi. Kiristä ruuvit sitten kunnolla.

Kaasuvaijeri / pysäytysjohto

Irrota ilmanpuhdistimen kansi. (Kuva 7)

Liitä pysäytysjohdot. (Kuva 8)

Poista tapin suojus (14), joka on liitetty kaasuttimeen. (Kuva 9)

Aseta ulompi vastaanotin (13) (jos toimitettu mukana) vaijerilankaan, ja laita kaasuvaijeri ulomman vastaanottimen läpi. (Kuva 7)

Yhdistä kaasuvaijerin pää kaasuttimeen, ja aseta tapin suojus (14) tapin päälle. (Kuva 9)

Peitä kaasuvaijeri ja pysäytysjohdot yhdessä mukana toimitetulla suojaputkella ilmanpuhdistimen kanteen asti.

Valjaiden asentaminen

(jos varusteena)

VAROITUS

Jos tuote sisältää valjaat, käytä niitä aina.

Kiinnitä valjaiden koukku (15) vetoakseliputkessa olevaan kannattimeen (16). (Kuva 10)

Säädä valjaiden pituutta sellaiseksi, että työkalua on helppo käyttää.

HUOMAA

Saatat joutua säätämään kannattimen (16) paikkaa, jotta laite olisi tasapainossa. Säädä kannattimen (16) paikkaa löysäämällä pulttia (17). Kiristä pultti (17) tiukasti, kun kannatin on säädetty. (Kuva 10)

Leikkuulaitteen suojuksen asentaminen

VAROITUS

Vääränlaisen tai viallisen suojuksen asentaminen saattaa aiheuttaa vakavan loukkaantumisen.

HUOMIO

Joissakin leikkuulaitteiden suojuksissa on terävä siimanrajoitin. Käsittele tällaisia suojuksia varoen.

HUOMAA

○ Kun käytät trimmeripäätä, jossa on kaksiosainen leikkuulaitteen suojus, kiinnitä leikkuulaitteen suojukseen jatkokappale ja kiristä sitten pultti (18). (Kuva 11)
○ Suojuksen jatkokappale on jo kiinnitettynä leikkuulaitteen suojukseen ostohetkellä.
Suōjuksen kiinnike saattaa olla valmiiksi kiinnitettynä vaihteeseen joissakin malleissa.

Kohdista leikkuulaitteen suojus ja suojuksen kiinnike, ja kiinnitä se vetoakseliputkeen pultilla ja suojan kiinnikkeellä.

(Kuva 12)

VAROITUS

Irrota suojuksen jatkokappale, kun käytät metalli-tai muoviteriä. Ohjeen noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen tai vahingoittaa leikkuulaitteen suojusta.

HUOMAA

Katso kuvista jatkosuojuksen irrottamisohjeet. Käytä käsineitä, koska jatkosuojuksessa on terävä siimanrajoitin. Löysää pultti (18). Paina sitten suojuksessa olevia kolmea nelikulmaista kielekettä yksi kerrallaan. (Kuva 13)

Leikkuulaitteen asentaminen

VAROITUS

○ Asenna leikkuulaite kunnolla ja tiukasti käyttöohjeiden mukaisesti.
Jos sitä ei kiinnitetä kunnolla ja tiukasti, se saattaa irrota ja aiheuttaa vakavan ja/tai kuolettavan loukkaantumisen.
- Älä asenna tai poista leikkuulaitetta, kun moottori on käynnissä.
○ Käytä aina aitoja Tanaka-leikkuulaitteita ja metallikiinnikkeitä.

Puoliautomaattisen leikkauspään asennus

1. Toiminto

Syöttää automaattisesti lisää nailonlankaa, kun laitetta napautetaan ja pyörimisnopeus on matala (ei yli 4500 min ^-1 ).

Suomi

Tekniset tiedot

Koodinro.	Kiinnitysruuvin tyyppi	Pyörimissuunta	Kiinnitysruuvin koko
6696454	Sisäkierre Vastapäivään		M10xP1,25-LH

Soveltuva nailonlanka

Langan halkaisija: Φ3,0 mm Pituus: 2 m

Langan halkaisija: Φ2,4 mm Pituus: 4 m

2. Varotoimenpiteet

○ Kotelo on kiinnitettävä pitävästi suojukseen.
○ Tarkasta, onko suojuksessa, kotelossa ja muissa osissa halkeamia tai muita vaurioita.
○ Tarkasta, onko kotelossa ja painikkeessa kulumia.

Jos kotelon kulumisrajamerkkiä (19) ei voi enää nähdä tai painikkeen pohjassa (20) on reikä, vaihda osat uusiin välittömästi. (Kuva 14)

○ Leikkauspää on kiinnitettävä lujasti laitteen vaihdelaatikkoon / terän koteloon.
○ Jos leikkauspää ei syötä leikkauslankaa oikein, tarkasta, että nailonlanka ja muut osat on asennettu kunnolla. Jos tarvitset apua, ota yhteyttä Tanaka-jälleenmyyjään.

VAROITUS

Käytä Tanaka-päissä vain valmistajan suosittelemaa joustavaa, ei-metallista lankaa. Älä käytä metallilankaa tai metallilankapunoksia. Ne saattavat katketa ja lennellä vaarallisesti.

3. Asennus (Kuva 15)

Työnnä kuusiokoloavain (21) vaihdekotelon / leikkurin kotelon aukkoon ja lukitse vetoakseliputki.

Asenna leikkauspää trimmereiden/raivaussahojen vaihdelaatikkoon / leikkurin koteloon. Asennusmutterissa on vasennousuinen kierre. Käännä myötäpäivään löysätäksesi / vastapäivään kiristääksesi.

HUOMAA

Koska leikkurinpitimen tulppaa ei käytetä tässä, säilytä se metalliterän käyttöä varten, mikäli se kuuluu varusteisiin.

4. Pituuden säätö

Aseta moottorin nopeus mahdollisimman hitaaksi ja napauta päätä maata vasten. Nailonlankaa vedetään ulos noin 3 cm jokaisella napautuksella. (Kuva 16)

Voit pidentää nailonlankaa käsin, mutta moottorin on oltava silloin täysin pysähdyksissä. (Kuva 17)

Säädä nailonlanka 11–14 cm:n mittaiseksi ennen jokaista käyttöä.

Terän asentaminen (Kuva 18)

Työnnä kuusiokoloavain (22) vaihdelaatikon aukkoon ja lukitse akseli.

Kokoa seuraavassa järjestyksessä: Leikkurin pidin (A) (23), terä (24), leikkurin pidin (B) (25), mutterin kansi (26).

Kiristä kiinnitysmutteri hylsyavaimella. Huomaa, että terän kiinnitysmutterissa (27) on vasennousuinen kierre (käännä myötäpäivään löysätäksesi / vastapäivään kiristääksesi).

HUOMAA

○ Kun asennat leikkurin kannatinta (B) (25), käännä kovera puoli ylöspäin.

○ Kun asennat tai irrotat terää, käytä käsineitä ja aseta terän suojus paikalleen.

HUOMIO

Tarkista mutterin kansi (26) kulumisen tai murtumien varalta ennen käyttöä. Jos havaitset kulumia tai vaurioita, vaihda suojus, sillä se on kuluva osa.

VAROITUS

○ Tarkista ennen leikkuuterän asentamista, että siinä ei ole halkeamia tai vaurioita, ja että teräsärmät osoittavat oikeaan suuntaan.
○ Poista mahdollinen lika terän kiinnikkeistä (terän pidike (A) (23), leikkurin kannatin (B) (25), mutterin kansi (26), mutteri (27)). Jos näin ei tehdä, mutterit saattavat löystyä.
○ Kun mutteria (27) kiristetään, leikkurin kannattimen (A) (23) ulkonema saattaa liikkua suhteessa terään (24), jolloin ne eivät enää ole kohdakkain. Tarkasta ennen työskentelyä, että terä on asennettu oikein. (Kuva 19)
○ Kierrä terää käsin ja varmista, ettei se heilu tai pidä epätavallista ääntä. Heiluminen saattaa aiheuttaa epänormaalia tärinää tai löysätä muttereita.

KONEEN KÄYTTÖ

Polttoaine (Kuva 20)

VAROITUS

○ Trimmerissä on kaksitahtimoottori. Käytä moottoria aina öljyyn sekoitetulla polttoaineella.

Huolehdi tuuletuksesta, kun tankkaat tai käsittelet polttoainetta.

- Polttoaine on erittäin helposti syttyvää, ja sen hengittämisestä tai iholle roiskumisesta saattaa seurata vakava loukkaantuminen.

Käsittele polttoainetta aina varoen. Huolehdi hyvästä ilmanvaihdosta, kun käsittelet polttoainetta sisätiloissa.

Polttoaine

○ Käytä laadukasta 89-oktaanista lyijytöntä bensiiniä.

○ Käytä aitoa kaksitahtiöljyä tai sekoitusta, jonka suhde on 25:1–50:1; pyydä lisätietoja sekoitussuhteesta Tanaka-jälleenmyyjältä.

○ Jos kaksitahtiöljyä ei ole saatavilla, käytä antioksidanttia sisältävää korkealaatuista öljyä, joka on tarkoitettu ilmajäähdytteisiin kaksitahtimoottoreihin (JASO FC GRADE OIL tai ISO EGC GRADE). Älä käytä BIA- tai TCW-laatuista (tarkoitettu vesijäähdytteisiin 2-tahtimoottoreihin) sekoitettua öljyä.

○ Älä käytä moniasteöljyä (10 W/30) tai jäteöljyä.

○ Alä koskaan sekoita polttoainetta ja öljyä koneen polttoainesäiliössä. Sekoita polttoaine ja öljy aina erillisessä puhtaassa asiassa.

Lisää aluksi puolet käytettävästä bensiinimäärästä.

Lisää sitten kaikki öljy. Sekoita polttoaineseos (ravistamalla). Lisää jäljellä oleva bensiini.

Sekoita (ravista) polttoaineseos huolellisesti ennen polttoainesäiliön täyttämistä.

Kaksitahtiöljyn ja bensiinin sekoitusmäärät

Bensiini (litra)	Kaksitahtiöljy (ml)
	Suhde 50:1	Suhde 25:1
0,5	10 ———	20
1	20 ———	40
2	40 ———	80
4	80 ———	160

Tankkaaminen

VAROITUS

○ Sammuta moottori ja anna sen jäähtyä muutaman minuutin ajan aina ennen tankkausta.
Älä tupakoi tai päästä avotulta tai kipinöitä tankkausalueen lähelle.
○ Avaa polttoainesäiliö hitaasti, jotta mahdollinen ylipaine pääsee purkautumaan.
- Kiristä polttoainesäilion korkki huolellisesti tankkaamisen jälkeen.

○ Siirrä laite aina vähintään 3 m:n päähän tankkauspaikasta ennen käynnistämistä.
○ Pese polttoaineroiskeet vaatteista välittömästi saippualla.
○ Tarkasta mahdolliset vuodot tankkaamisen jälkeen.
○ Ennen kuin tankkaat, pura staattinen sähkövaraus päärungosta, polttoainesäiliöstä ja itsestäsi koskettamalla maata, joka on hieman kostea.

Ennen kuin tankkaat, puhdista polttoainesäiliön korkin ympärillä oleva alue huolellisesti, jotta säiliöön ei pääse likaa. Ravista astiaa ennen tankkausta varmistaaksesi, että polttoaine on kunnolla sekoittunut.

Käynnistäminen

VAROITUS

○ Varmista ennen työkalun käynnistämistä, että leikkuulaite ei kosketa mitään esineitä tai maata. Muuten leikkuulaite voi pyörähtää yllättäen ja aiheuttaa loukkaantumisen.
○ Varmista, ettei leikkuulaite pyöri, kun moottori on joutokäynnillä. Jos se pyörii, säädä joutokäyntinopeutta "HUOLTO"-osan "Joutokäyntinopeuden säätö" - kohdan ohjeiden mukaisesti. Jos leikkuulaite pyörii yhä tämän säädön jälkeen, pysäytä moottori välittömästi ja lopeta käyttö. Vie työkalu sitten lähimmälle Tanaka- jälleenmyyjälle.

HUOMIO

Varmista, että kaasuttimen ulompi pää on pidikkeessä.

(1) Kylmän moottorin käynnistys
1. Käännä virtakytkin (28) asentoon ON. (Kuva 21)
2. Paina ryyppypumppua (29) noin kymmenen kertaa, jotta polttoainetta virtaa kaasuttimeen. (Kuva 22)
3. Aseta rikastinvipu (31) kohtaan START (suljettu) (A). (Kuva 23)
4. Vedä takaisinkelautuvaa käynnistintä rivakasti pitäen tiukasti kiinni kahvasta, jotta se ei pääse napsahtamaan takaisin. (Kuva 24)
5. Kun moottori on käynnistymäisillään, aseta rikastin asentoon RUN (auki) (B). (Kuva 23)
6. Vedä sitten takaisinkelautuvaa käynnistintä rivakasti uudelleen. (Kuva 24)

HUOMAA

Jos moottori ei käynnisty, toista vaiheet 2–5.

1. Anna moottorin sitten lämmetä 2–3 minuuttia ennen kuormittamista.
2. Tarkista, että leikkuulaite ei pyöri, kun moottori käy joutokäynnillä.
   (2) Lämpimän moottorin käynnistys

Käy läpi vain kohdat 1, 2, 6 ja 8 kylmän moottorin käynnistysohjeesta.

Jos moottori ei käynnisty, toimi samalla tavalla kuin käynnistäessäsi kylmää moottoria.

Leikkaaminen

⚠️VAROITUS

○ Käytä aina valjaita (jos varusteen) ja käytä asianmukaista vaatetusta ja suojavarusteita, kun käytät laitetta. (Kuva 25)
○ Pidä lapset, eläimet, sivulliset ja avustajat 15 metrin varoalueen ulkopuolella. Pysäytä moottori heti, jos sinua lähestytään. (Kuva 26)
○ Jos leikkuulaitteen ympärille kiertyy ruohoa tai korsia, sammuta moottori ja poista ne. Kun laitteen ympärille on kiertynyt ruohoa tai korsia, käytön jatkaminen saattaa aiheuttaa laitteelle vahinkoa, esimerkiksi kytkimen ennenaikaista kulumista.

HUOMIO

Käyttö ja varotoimet vaihtelevat leikkuulaitteen tyypin mukaan. Noudata turvallisuussyistä kunkin tyyppisen laitteen mukana toimitettuja ohjeita ja suosituksia.

HUOMAA

○ Paina hätätilanteessa pikavapautuspainiketta tai vedä hätävapautusläpästä (jos varusteena). (Kuva 27)
○ Käytä paikallisten lakien ja määräysten mukaisesti.

(1) Puoliautomaattisen leikkauspään käyttäminen

○ Aseta moottori suurelle nopeudelle, kun käytät tätä osaa.
○ Leikkaa ruohoa vasemmalta oikealle. Leikattu ruoho heitetään poispäin käyttäjästä, jolloin sitä joutuu vaatteille mahdollisimman vähän. (Kuva 28)
○ Kun käytät nailonlankaa, käytä ruohon leikkaamiseen noin 2 cm:ä langan lopusta. Jos käytät koko pituutta, langan pyörimisnopeus pienenee ja leikkaaminen vaikeutuu.

HUOMAA

Syöttää automaattisesti lisää nailonlankaa, kun laitetta napautetaan ja pyörimisnopeus on matala (ei yli 4500 min ^-1 ).

⚠️ VAROITUS

Tässä tuotteessa on siimanrajoitin, joka leikkaa automaattisesti ylimääräisen langan pois. Älä irrota suojusta tai siimanrajoitinta, kun laite on käynnissä.

Nailonlangan vastustus on suurempi kuin terillä, joten sen käyttäminen väärin saattaa lisätä moottorin kuormitusta ja aiheuttaa vahinkoa.

• Älä käytä matalalla moottorin nopeudella. Jos moottorin nopeus on matala, ruohoa saattaa kiertyä laitteen ympärille ja aiheuttaa kytkimen lipsumista, mikä saattaa kuluttaa kytkintä.
  ○ Kun käytössä on nailonlankaleikkuri, käytä aina yli 15 cm lankaa. Jos lanka on liian lyhyt, pyörimisnopeus nousee, mikä saattaa vahingoittaa nailonlankaleikkuria. Käyrän vetoakseliputken mallissa ei ole hidastusmekanismia, joten se on erityisen herkkä leikkauslaitteen pyörimisnopeuden kasvamiselle.

(2) Terän käyttäminen

Säädä moottorin nopeutta ruohon vastustuksen mukaisesti. Käytä pienempää nopeutta pehmeälle ruoholle ja suurempaa nopeutta karkeille ruohomättälle.
○ Leikkaa ruohoa oikealta vasemmalle käyttäen terän vasenta reunaa leikkaamiseen. (Kuva 29)
○ Kallista terää hieman vasemmalle, jolloin leikattu ruoho kasautuu vasemmalle ja sen kerääminen on helppoa.

HUOMAA

Jos pyörimisnopeutta nostetaan liikaa, terä saattaa kulua nopeammin, ja laite tuottaa enemmän tärinää ja melua. Tämä lisää myös polttoaineen kulutusta.

⚠️ VAROITUS

○ Terän heitto on mahdollinen pyörivän terän osuessa kiinteään kohteeseen, joka on kriittisellä alueella. Laitteeseen ja käyttäjään saattaa äkillisesti kohdistua kova työntövoima. Ilmiö on nimeltään terän heitto. Käyttäjä saattaa menettää laitteen hallinnan, mistä saattaa seurata vakava vamma tai kuolema. Terän heitto on todennäköisempi paikoissa, joissa leikattavaa materiaalia ei näe hyvin.
○ Jos leikkuulaite osuu kiveen tai muuhun esteeseen, sammuta moottori ja tarkasta, että leikkuulaite tai sen osat eivät ole vaurioituneet.

Pysäyttäminen (Kuva 30)

Hidasta moottorin nopeutta, anna sen käydä muutaman minuutin ajan joutokäyntiä ja katkaise sitten virta virtakytkimestä (28).

⚠️ VAROITUS

Leikkuulaite saattaa aiheuttaa vammoja, kun se jatkaa pyörimistä moottorin sammuttamisen jälkeen tai virtakytkimen vapauttamisen jälkeen. Kun pysäytät laitteen, tarkasta ennen sen maahan laskemista, että leikkuulaite on pysähtynyt.

HUOLTO

PAKOJÄRJESTELMÄÄ JA SEN OSIA SAA HUOLTAA, VAIHTAA TAI KORJATA MISSÄ TAHANSA PIENKONEKORJAAMOSSA, TAI OMISTAJA VOI TEHDÄ NÄMÄ TYÖT ITSE.

Kaasuttimen säätäminen (Kuva 31)

Kaasutin on tarkkuusosa, joka sekoittaa ilmaa ja polttoainetta, ja se on suunniteltu varmistamaan, että moottorilla on korkea suorituskyky. Ennen kuin työkalu toimitetaan tehtaalta, sen kaasutin on säädetty koeajon aikana. Tee muutoksia vain, jos ne ovat välttämättömiä ympäristöolosuhteiden (ilmasto tai ilmanpaine), polttoainetyypin, kaksitahtiöljytyypin jne. takia.

VAROITUS

○ Koska kaasutin on valmistettu suurella tarkkuudella, älä pura sitä.
○ Tämän tuotteen ainoa kaasuttimen asetus, jota voidaan säätää, on joutokäyntinopeus (T).
○ Älä koskaan käynnistä moottoria ilman, että koko kytkimen kotelo ja putki on koottu! Muuten kytkin saattaa irrota ja vammauttaa.

T = Joutokäyntinopeuden säätöruuvi.

Joutokäyntinopeuden säätäminen (T)

VAROITUS

○ Kun moottori on pysähtynyt, älä käännä joutokäyntinopeuden säätöruuvia (T) liallisesti myötäpäivään. Muuten, kun moottori käynnistyy, leikkuulaite voi pyörähtää yllättäen ja aiheuttaa loukkaantumisen.
- Älä säädä joutokäyntinopeuden säätöruuvia (T) mistään muusta syystä kuin säätäessäsi joutokäyntiä.

Käytä moottoria, kun säädät joutokäyntiä.

(1) Jos moottori pysähtyy joutokäynnin aikana Käynnistä moottori, ja käännä joutokäyntinopeuden säätöruuvia (T) hitaasti myötäpäivään, kunnes se on sellaisessa asennossa, jossa moottori pyörii tasaisesti. Varmista tuolloin, ettei leikkuulaite pyöri.

(2) Jos leikkuulaite pyörii joutokäynnin aikana Käännä joutokäyntinopeuden sätöruuvia (T) hitaasti vastapäivään, kunnes se on sellaisessa asennossa, jossa leikkuulaite ei pyöri. Varmista tuolloin, että moottorin pyöriminen on tasaista.

VAROITUS

Jos leikkuulaite pyörii yhä joutokäyntinopeuden säätöruuvin (T) säätämisen jälkeen, sammuta moottori välittömästi ja lopeta käyttö. Ota sitten yhteyttä lähimpään Tanaka-jälleenmyyjään.

Ilmansuodatin (Kuva 32)

Ilmansuodatin (32) on puhdistettava pölystä ja liasta, jotta vältetään:

○ Kaasuttimen toimintahäiriöt.
○ Käynnistysongelmat.
○ Moottorin tehon pienentyminen.
○ Moottorin osien tarpeeton kuluminen.
○ Epänormaali polttoaineenkulutus.
Puhdista ilmansuodatin päivittäin tai useammin, jos työskentelet erittäin pölyisissä olosuhteissa.

Löysää ruuvi (33), avaa sitten ilmansuodattimen kansi ja irrota ilmansuodatin (32). Huuhtele lämpimässä saippuavedessä.

Tarkasta ennen kokoamista, että ilmansuodatin on kuiva. Jonkin aikaa käytettyä ilmansuodatinta ei saa puhdistettua kunnolla. Siksi ilmansuodatin on uusittava säännöllisesti. Vaurioitunut ilmansuodatin on vaihdettava viipymättä.

Polttoainesuodatin (Kuva 33)

Poista polttoainesuodatin (34) polttoainesäiliöstä ja vaihda se, jos se on likainen.

HUOMAA

Tukkeutunut polttoainesuodatin (34) voi estää polttoaineen syötön ja häiritä moottorin toimintaa.

Sytytystulppa (Kuva 34)

Sytytystulpan kuntoon vaikuttavat:

O Väärin säädetty kaasutin.
○ Väärä polttoaineseos (bensiinissä on liikaa öljyä)
○ Likainen ilmansuodatin.
○ Vaikeat käyttöolot (esimerkiksi kylmä sää).

Edellä mainitut tekijät saavat sytytystulpan elektrodit karstoittumaan, jolloin kone käy tai käynnistyy huonosti. Jos moottori on tehoton, käynnistyy huonosti tai käy joutokäyntiä epätasaisesti, tarkista ensin sytytystulppa.

Jos sytytystulppa on likainen, puhdista se ja tarkista kärkiväli. Säädä tarvittaessa. Oikea kärkiväli on 0,6 mm. Vaihda sytytystulppa noin 100 käyttötunnin välein tai aikaisemmin, jos elektrodit ovat erittäin syöpyneet.

HUOMAA

Joillakin alueilla on käytettävä sytytystulppaa, jossa on häiriönestovastus. Jos koneessa oli alun perin tällainen sytytystulppa, korvaa se vastaavan tyyppisellä.

Vaihdekotelo (Kuva 35)

Irrota rasvatuippa vaihdekotelon sivusta ja tarkasta vaihdekotelon tai kulmavaihteen rasvan määrä noin 50 käyttötunnin välein. Jos vaihteiden kyljissä ei näy rasvaa, täytä vaihdekotelo 3/4:aan asti laadukkaalla litiumpohjaisella yleisrasvalla. Älä täytä vaihdekoteloa kokonaan.

HUOMIO

○ Poista kaikki lika tai karsta, kun kiinnität tulpan takaisin paikalleen.
○ Varmista, että vaihdekotelo on jäähtynyt, ennen kuin tarkastat tai huollat sitä.

Puoliautomaattinen leikkauspää

Nailonlangan vaihto

1. Irrota kotelo (35) työntämällä lujasti lukitussalpoja sisäänpäin peukaloilla kuvan 36 mukaisesti.
2. Irrota kela kotelon irrottamisen jälkeen ja heitä jäljelle jäänyt lanka pois.
3. Taita uusi nailonlanka epätasaisesti puoliksi kuvassa näytetyllä tavalla.
   Koukuta nailonlangan U-muotoinen pää kelan keskiseinän uraan (36).
   Kelaa langan molemmat puoliskot kelalle samansuuntaisesti pitäen kummankin lankapuoliskon sen omalla puolella väliseinää. (Kuva 37)
4. Työnnä kumpikin lanka pysäytinaukkoihin (37) ja jätä vapaat päät noin 10 cm:n pituisiksi. (Kuva 38)
5. Työnnä molemmat vapaat päät lankaohjaimen (38) läpi, kun asetat kelaa koteloon. (Kuva 39)

HUOMAA

Kun asetat kelaa koteloon, yritä asettaa pysäytinaukot (37) linjaan lankaohjaimen (38) kanssa, jotta voit vapauttaa lankaa helposti myöhemmin.

1. Aseta suojus kotelon ylle niin, että kotelossa olevat tulpan lukitussalvat (39) ulottuvat suojuksen pitkiin reikiin (40). Työnnä sitten koteloa lujasti, kunnes se napsahtaa paikalleen. (Kuva 40)

2. Alkuperäisen leikkauslangan pituuden tulisi olla noin 11–14 cm ja sen pitäisi olla yhtä pitkä molemmilla puolilla. (Kuva 41)

Terä (Kuva 42)

⚠️ VAROITUS

Käytä suojakäsineitä, kun käsittelet tai huollat terää.

○ Käytä terävää terää. Tylsä terä juuttuu ja heittää helpommin.
Vaihda kiinnitysmutteri, jos se on vaurioitunut ja vaikea kiristää.
○ Kun vaihdat terän, käytä Tanaka suosittelemaa terää, jossa on 25,4 mm:n kiinnitysreikä.
○ Kolmi- tai nelihampaisen terän (41) voi asentaa kumminkin päin.
○ Valitse oikea terä käyttötarkoituksen mukaan.
○ Käytä oikeanlaisia työkaluja vaihtaessasi terää.
○ Kun leikkuusärmät tylsyvät, teroita ne kuvan ohjeen mukaan. Virheellinen teroittaminen voi saada terän tärisemään liikaa.
○ Älä käytä taipuneita, vääntyneitä, halkeilleita, rikkoutuneita tai muuten vaurioituneita teriä.

HUOMAA

Kun teroitat terää, säilytä hampaan alaosan alkuperäinen kaarevuus, jotta se ei halkeile.

Pitkäaikainen varastointi

Tyhjennä kaikki polttoaine polttoainesäiliöstä. Käynnistä moottori ja anna sen käydä, kunnes se pysähtyy. Korjaa mahdolliset käytöstä seuranneet vauriot. Puhdista laite puhtaalla rievulla tai käytä paineilmaa. Tiputa sylinteriin muutama tippa kaksitahtiöljyä sytytystulpan reiästä ja levitä öljy pyörittämällä moottoria useita kertoja.

Peitä laite ja säilytä kuivassa paikassa.

Huoltoaikataulu

Alla on joitakin yleisiä huolto-ohjeita. Kysy lisätietoja Tanaka-jälleenmyyjältä.

Päivittäinen huolto

○ Puhdista laitteen ulkopinnat.
○ Tarkasta, että valjaat eivät ole vaurioituneet.
○ Tarkasta, että terän suojassa ei ole vaurioita tai halkeamia. Vaihda suoja, jos siinä on vaurioita tai halkeamia.
○ Tarkasta, että leikkuulaite on keskitetty ja terävä ja ettei siinä ole halkeamia. Epäkeskinen leikkuulaite tärisee voimakkaasti ja saattaa vaurioittaa laitetta.
○ Tarkasta, että leikkuulaitteen mutteri on riittävän tiukalla.
○ Varmista, että terän suojus on ehjä ja että sen saa kiinnitettyä tukevasti.
○ Tarkista, että mutterit ja ruuvit ovat riittävän tiukalla.
○ Tarkista, että laite on vahingoittumaton ja ettei siinä ole vikoja.

Viikoittainen huolto

○ Puhdista sytytystulppa ulkopuolelta.
○ Irrota sytytystulppa ja tarkista kärkiväli. Säädä se 0,6 mm:iin tai vaihda sytytystulppa.
○ Tarkasta, että kulmavaihteessa on rasvaa 3/4:aan asti.
○ Puhdista ilmansuodatin.

Kuukausittainen huolto

○ Huuhtele polttoainesäiliö bensiinillä.
○ Puhdista kaasuttimen ulkopuoli ja ympäristö.
O Puhdista tuuletin ja sen ympäristö.

VARUSTEIDEN VALITSEMINEN

Tämän koneen varusteet on lueteltu sivulla 260 olevassa taulukossa.

LEIKKUULAITTEEN VALITSEMINEN

Alla olevassa taulukossa luetellaan kullekin mallille suositellut varusteet.

Ota ostoasioissa yhteyttä Tanaka-jälleenmyyjään.

Tarkista taulukko huolellisesti, sillä merkinnällä "●" merkittyjä varusteita ei voi kiinnittää.

Suositeltujen varusteiden luettelo

Tyyppi	Nimi		Tekniset tiedot SILMUKKAKAHVA			POLKUPYÖRÄKAHVA
			Halkaisija	Syöttöjärjestelmän sovitin tai Hampaiden lkm (terä)	Terän paksuus (mm) tai Trimmerin siiman halkaisija (mm)	TCG24ECP (SL)	TCG27ECP (SL)
ALUMIINIPÄÄT	NAILONPÄÄ CH-100 (JA NAILONLANKA)		4"	Valmiiksi leikattu lanka	2,2 - 3,0	●	●
	NAILONPÄÄ CH-100					●	●
	NAILONPÄÄ CH-300 (JA LEIKKURIN KANNATTIMEN KANSI)		5"	Manuaalinen langansyöttö	2,2 - 2,7		●
	NAILONPÄÄ CH-300						●
NAPAUTÄ & KÄYTÄ -NAILONPÄÄT	NAILONPÄÄ BF-4		4"	R M8 x 1,25 -mutteri	2,2 - 3,0
	NAILONPÄÄ BF-5		5"	L M10 x 1,25 -mutteri L M8 x 1,25 -mutteri	2,2 - 3,0	●	●
TERÄT	TERÄ B4/9/1.6		9" 4 1,6			●	●
	TERÄ B4/10/1.6		10" 4 1,6			●	●
	TERÄ B3/10/1.8		10" 3 1,8			●	●

VIANMÄÄRITYS

Käytä alla olevaa tarkistustaulukkoa, jos työkalu ei toimi normaalisti. Jos tämä ei korjaa ongelmaa, ota yhteyttä jälleenmyyjääsi tai toiseen Tanaka-jälleenmyyjään.

Tila Syy Korjaustoimenpide
Moottori ei käynnisty	Polttoainejärjestelmä	Polttoainesäiliö on tyhjä tai polttoainetta on vähän	Täytä polttoainesäiliö oikeanlaisella polttoaineseoksella (25:1–50:1)
		Polttoainesäiliössä on vanhaa polttoainetta (epämiellyttävä haju)	Vaihda tilalle uutta polttoainetta
		Polttoainetta on imeytynyt liian paljon, ja sytytystulppa on kastunut	1.Irrota sytytystulppa ja anna kuivua2. Vedä käynnistyskahvasta 5 tai 6 kertaa poistaaksesi ylimääräisen polttoaineen3. Kiinnitä sytytystulppa4. Aseta rikastinvipu asentoon RUN ja vedä käynnistyskahvasta
		Polttoainesuodatin on tukkeutunut liasta	Puhdista polttoainesuodatin
		Polttoaineputki on taipunut tai irronnut	Varmista, että polttoaine pääsee virtaamaan vapaasti
		Kaasuttimen toimintahäiriö Ota yhteyttä	Tanaka-jälleenmyyjään
	Sähköjärjestelmä	Pysäytyskytkimen johto on mennyt oikosulkuun	Ota yhteyttä Tanaka-jälleenmyyjään
		Sytytystulppa on likainen Vaihda tai puhdista sytytystulppa
		Kärkiväli on liian suuri Säädä väliksi 0,6 mm
		Huono liitäntä suurjännitejohdon ja sytytystulpan välillä	Liitä uudelleen
		Sähköjärjestelmän toimintahäiriö Ota yhteyttä Tanaka-jälleenmyyjään
	Muut	Äänenvaimentimen pakokanava on tukkeutunut hiilestä	Ota korjausasioissa yhteyttä Tanaka-jälleenmyyjään
Moottori käynnistyy, mutta sammuu heti Moottori sammuu itsestään	Polttoainejärjestelmä	Polttoainesäiliö on tyhjä tai polttoainetta on vähän	Täytä polttoainesäiliö oikeanlaisella polttoaineseoksella (25:1–50:1)
		Polttoainesäiliössä on vanhaa polttoainetta (epämiellyttävä haju)	Vaihda tilalle uutta politoainetta
		Moottoriin ei ole laitettu kaksitahtiöljyä Ota yhteyttä Tanaka-jälleenmyyjään
		Rikastinvipu on START-asennossa Aseta rikastinvipu asentoon RUN
		Polttoainejärjestelmään on päässyt ilmaa	Liitä polttoaineputki tai polttoaineputken liitos uudelleen
		Kaasuttimen toimintahäiriö Ota yhteyttä	Tanaka-jälleenmyyjään
	Sähköjärjestelmä	Käynnistys ei onnistu
		Sytytystulpan vika Vaihda sytytystulppa uuteen
		Sähköjärjestelmän vika Ota yhteyttä	Tanaka-jälleenmyyjään
	Muut	Moottorin ylikuumentuminen
		Sytytystulpan malli on väärä	Vaihda tilalle määritelmien mukainen osa Katso "TEKNISET TIEDOT"
		Likainen ilmanpuhdistin Puhdista
		Hiilitukos (äänenvaimentimen pakokanava)	Puhdista
		Riittämätön puristuspaine (mäntä, männänrengas, sylinteri)	Ota yhteyttä Tanaka-jälleenmyyjään

Suomi

Tila Syy Korjaustoimenpide
Epänormaalia tärinää	Leikkuulaitetta ei ole asennettu oikein Katso "Leikkuulaitteen asentaminen"
	Kahva, kahvan kiinnike tai muu kiinnitysosa on löysällä	Tarkista ja kiristä
	Terä on taipunut tai vahingoittunut Vaihoa	a tilalle uusi terä
	Vaihdekotelon ympärille on kiertynyt ruohoa	Poista ruoho
Moottori käy, mutta terä ei liiku Liikkuu huonosti	Vaihdekotelon ympärille on kiertynyt ruohoa	Poista ruoho ja lika
Moottori ei pysähdy Pysäytyskytkimen vika		Sammuta moottori asettamalla rikastinvipu asentoon STARTLopeta käyttö välittömästi, ja ota yhteyttä Tanaka-jälleenmyyjään
Moottori sammuu, kun kaasuläppä suljetaan	Joutokäyntinopeus on liian alhainen	Ota yhteyttä Tanaka-jälleenmyyjään
Terä jatkaa pyörimistä, kun kaasuläppä suljetaan	Joutokäyntinopeus on liian suuri Kaasuläpän vaijeri on liian kireä	Ota yhteyttä Tanaka-jälleenmyyjään

ΕΠΕΞΗΓΗΣΗ ΣΥΜΒΟΛΩΝ
