NÁVOD NA OBSLUHU TCG 24ECP(S) Tanaka

Instalace rezného nástavce

⚠️ VAROVÁNÍ

Vhodné nylonové lanko

POZNÁMKA: Na niektorých zariadeniach ich nenájdete.

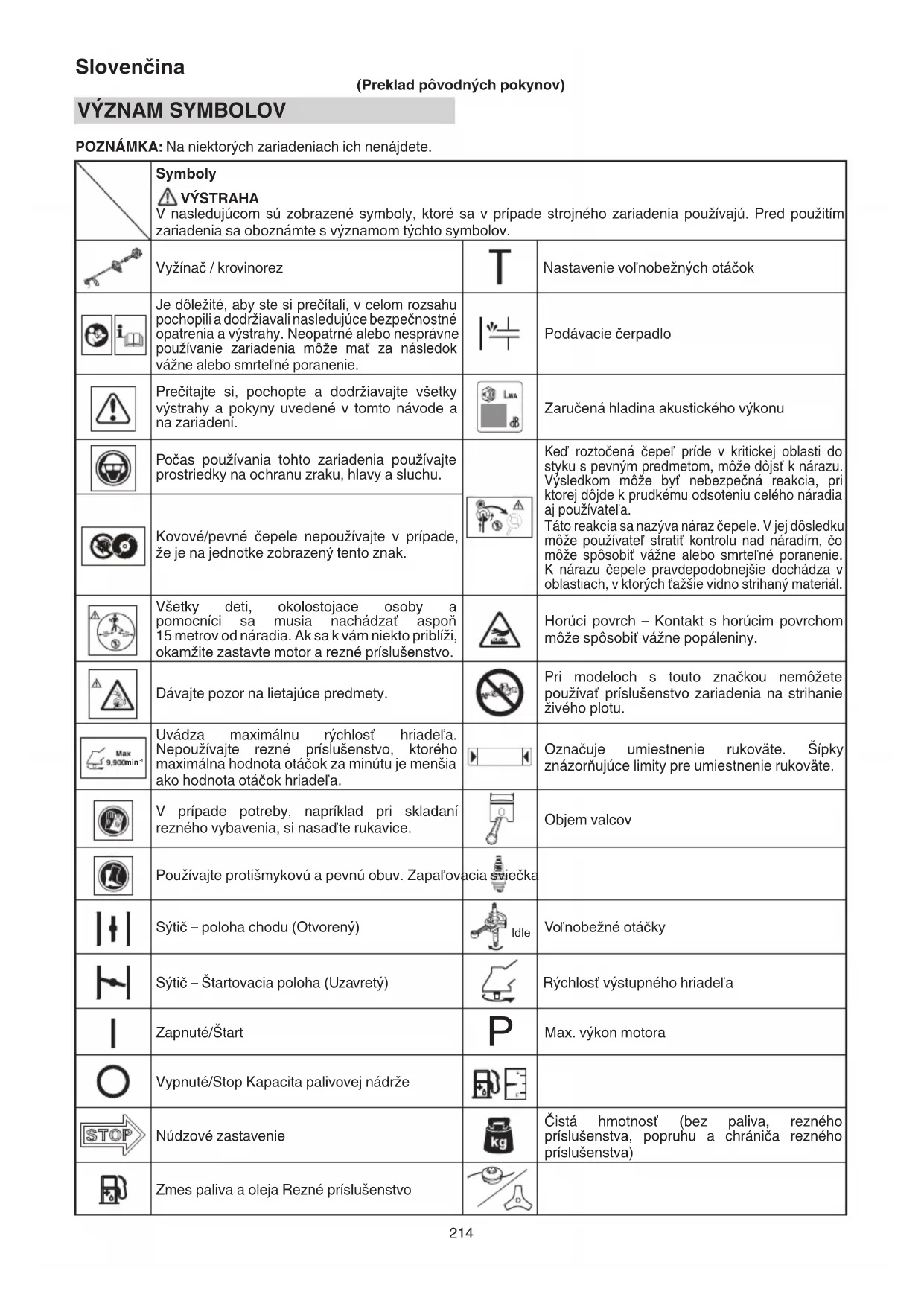

	V nasledujúcom sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím zariadenia sa oboznámte s významom týchto symbolov.
	Vyžínač / krovinorez	[C44A]	Nastavenie voľnobežných otáčok
[243X]	Je dôležité, aby ste si prečítali, v celom rozsahu pochopili a dodržiavali nasledujúce bezpečnostné opatrenia a výstrahy. Neopatrné alebo nesprávne používanie zariadenia môže mať za následok vážne alebo smrteľné poranenie.		Podávacie čerpadlo
[7026]	Prečítajte si, pochopte a dodržiavajte všetky výstrahy a pokyny uvedené v tomto návode a na zariadení.		Zaručená hladina akustického výkonu
	Počas používania tohto zariadenia používajte prostriedky na ochranu zraku, hlavy a sluchu.		Ked’ roztočená čepeľ príde v kritickej oblasti do styku s pevným predmetom, môže dôjst’ k nárazu. Výsledkom môže byť nebezpečná reakcia, pri ktorej dôjde k prudkému odsoteniu celého náradia aj používatel’a.Táto reakcia sa nazýva náraz čepele. V jej dôsledku môže používatel’ stratit’ kontrolu nad náradím, čo môže spôsobit’ vážne alebo smrteľné poranenie. K nárazu čepele pravdepodobnejšie dochádza v oblastiach, v których tažšie vidno strihaný materiál.
[84X1]	Kovové/pevné čepele nepoužívajte v prípade, že je na jednotke zobrazený tento znak.
	Všetky deti, okolostojace osoby a pomocníci sa musia nachádzať aspoň 15 metrov od náradia. Ak sa k vám niekto priblíži, okamžite zastavte motor a rezné príslušenstvo.	[SYHW]	Horúci povrch – Kontakt s horúcim povrchom môže spôsobit’ vážne popáleniny.
	Dávajte pozor na lietajúce predmety.		Pri modeloch s touto značkou nemôžete používať príslušenstvo zariadenia na strihanie živého plotu.
[8TDT]	Uvádza maximálnu rýchlost’ hriadel’a. Nepoužívajte rezné príslušenstvo, ktorého maximálna hodnota otáčok za minútu je menšia ako hodnota otáčok hriadel’a.		Označuje umiestnenie rukováte. Šípky znázorňujúce limity pre umiestnenie rukováte.
[30X4]	V prípade potreby, napríklad pri skladání rezného vybavenia, si nasad’te rukavice.		Objem valcov
[345C]	Používajte protišmykovú a pevnú obuv. Zapal’ovacia	[S8VH]
[4464]	Sýtič – poloha chodu (Otvorený)		Vol’nobežné otáčky
	Sýtič – Štartovacia poloha (Uzavretý)		Rýchlost’ výstupného hriadel’a
***	Zapnuté/Štart	[ACAT]	Max. výkon motora
[280H]	Vypnuté/Stop Kapacita palivovej nádrže	***
	Núdzové zastavenie	[IVBA7]	Čistá hmotnosť (bez paliva, rezného príslušenstva, popruhu a chrániča rezného príslušenstva)
**	Zmes paliva a oleja Rezné príslušenstvo
L_pA, eq ISO22868	Ekvivalentná hladina akustického tlaku v LpA (dB (A)) podl’a ISO 22868*	a_hv, eq(F)	Hladina vibrácií podl’a ISO 22867Predná alebo l’avá rukovát/ekvivalent*
L_WA, Ra(M) 2000/14/EC	Nameraná hladina akustického výkonu LwA (dB (A)) podl’a 2000/14/ESVysoké otáčky	a_hv, eq(R)	Hladina vibrácií podl’a ISO 22867Zadná alebo pravá rukovát/ekvivalent*
L_WA, Ra(G) 2000/14/EC	Garantovaná hladina akustického výkonu LwA (dB (A)) podl’a 2000/14/ESVysoké otáčky	K	Neistota
Skôr, ako strojné zariadenie začnete používaťDôkladne si prečítajte návod na obsluhu.Skontrolujte, že rezné zariadenie je správne zmontované a nastavené.Jednotku naštartujte a skontrolujte nastavenie karburátora. Pozrite si časť „ÚDRŽBA“.

POZNÁMKA: Ekvivalentná úroveň hluku / úrovne vibrácií boli vypočítané ako časovo vážený úhrn energie pre úrovne hluku / vibrácií v rámci rôznych prevádzkových podmienok pri nasledujúcom časovom rozdelení:

Kedže sa táto príručka týka viacerých modelov, vaša jednotka sa môže líšit od jednotiek na obrázkoch. Riad'te sa pokynmi, ktoré sa vzťahujú na vašu jednotku.

A: Viečko palivovej nádrže
B: Spúšť plynu
C: Rukovät štartéra
D: Chranič rezného príslušenstva
E: Rezné príslušenstvo
F: Trubica hnacieho hriadel'a
G: Rukovät
H: Pútko
I: Spínač zapal'ovania
J: Popruh (ak je súčasťou dodávky)
K: Poistka spúšte plynu
L: Páčka sýtiča
M: Motor
N: Prevodovka
O: Kombinovaný kl'úč
P: Pokyny na manipuláciu
Q: Okuliare
R: Šesthranný nástrčkový kl'úč
S: Kryt čepele (ak je súčasťou dodávky)

VÝSTRAHY A BEZPEČNOSTNÉ POKYNY

Zvláštnu pozornosť venujte úsekom, ktoré sú uvádzané nasledujúcimi slovami:

⚠️ VÝSTRAHA

Označuje vysokú možnosť vážnych osobných poranení alebo straty života v prípade nedodržania pokynov.

UPOZORNENIE

Označuje možnosť osobných poranení alebo poškodenia zariadenia v prípade nedodržania pokynov.

POZNÁMKA

Užitočná informácia pre správne fungovanie a používanie.

Bezpečnost obsluhy

○ Nasad'te si ochranu hlavy (1). (Obr. 2)
○ Vždy používajte ochranný štít na tvár alebo okuliare (2). (Obr. 2)
○ Používajte schválenú ochranu sluchu (3). (Obr. 2)
Dlhodobé vystavenie hluku môže spôsobit trvalé zhoršenie sluchu.
Venujte pozornost svojmu okoliu. Vnímajte všetky okolostojace osoby, ktoré vám môžu signalizovať problém.

○ Vždy majte oblečené košele s dlhými rukávmi (4), dlhé nohavice (5), protišmykovú obuv (6) a rukavice (7). (Obr. 2) Nenoste volný odev, šperky, krátke nohavice, sandále a nechod'te naboso.
Vlasy si upravte tak, aby ich dížka bola nad plecia.
○ Náradie nepoužívajte, pokiaľ ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov.
○ Náradie nepoužívajte v noci alebo v zlých poveternostných podmienkach za slabej viditel'nosti. Náradie nepoužívajte ked' prší a ani chvíľu po daždi.
Práca na klzkom povrchu by pri strate rovnováhy mohla viest k nehode.
○ Zabráňte, aby náradie používali deti a neskúsené osoby.
○ Nespúšťajte motor ak sa v okolí nachádzajú horľavé látky, ako napríklad suché lístie, papier alebo palivo.
○ Motor nespúšťajte ani nenechajte bežať v uzatvorenej miestnosti alebo v budove. Vdychovanie výfukových plynov môže byť smrtelné.
○ Zábráňte znečisteniu rukovátí olejom a palivom.
○ Nedovol'te, aby sa ruky dostali do blízkosti rezného zariadenia.
○ Zariadenie nikdy nechytajte ani nedržte za rezné zariadenie.
○ Pri skladání alebo odpájaní rezného príslušenstva používajte rukavice. Nedodržanie tohto pokynu môže viest' k zraneniu.
○ Po vypnutí zariadenia sa pred jeho položením na zem uistite, že sa rezné príslušenstvo zastavilo.
○ Pokiaľ vykonávate dlhšiu prácu, pravidelne si dávajte prestávky, aby ste predišli výskytu syndrómu vibrácie rúk a paží (HAVS), ktorý spôsobujú vibrácie.

⚠️ VÝSTRAHA

○ Náradie vždy používajte s príslušným ochranným vybavením a odevom. Nedodržanie tohto pokynu môže viest' k nehodám, ako napríklad popáleniu alebo zraneniu. (Obr. 2)
○ Počas prevádzky sa nedotýkajte oblasti zapal'ovacej sviečky alebo vysokého napätia. V opačnom prípade môže dôjst k úrazu elektrickým prúdom.
○ Počas prevádzky nedovoľte, aby sa v blízkosti náradia zdržovali deti.
○ Počas prevádzky alebo krátko po nej sa nedotýkajte motora, krytu tlmiča alebo výfukového ventilu. V opačnom prípade môže dôjst' k popáleniu alebo zraneniu.
Antivibračné systémy nie sú garanciou, že sa u vás nevyskytne syndróm vibrácie rúk a paží (HAVS) alebo syndróm karpálneho tunela. Z tohto dôvodu by si mali dlhodobí pravidelní koncoví používatelia dôkladne monitorovať stav svojich rúk a prstov. Ak sa vyskytne ktorýkol'vek z vyššie uvedených symptómov, okamžite vyhl'adajte lekársku pomoc.

Slovenčina

○ Ak používate akékol'vek zdravotné elektrické/ elektronické zariadenia, ako je kardiostimulátor, pred prevádzkou akéhokol'vek elektrického zariadenia sa porad'te so svojim lekárom alebo výrobcom zariadenia.

Bezpečnost' zariadenia/stroja

Pred každým použitím skontrolujte celé zariadenie/stroj. Poškodené diely vymeňte. Skontrolujte unikanie paliva a skontrolujte, že všetky upínacie prvky sú na svojom mieste a sú bezpečne utiahnuté.
○ Akýmkol'vek spôsobom prasknuté, vyštrbené alebo poškodené diely pred používaním zariadenia/stroja vymeňte. Chybné diely môžu zvyšovať riziko nehôd a môžu viest k zraneniu.
○ Skontrolujte, či sú chránič rezného príslušenstva a popruh správne upevnené. Ak chránič rezného príslušenstva a popruh nie sú správne upevnené, zariadenie nepoužívajte.
○ Počas nastavovania karburátora zabráňte prístupu iných osób.
○ Používajte jedine príslušenstvo, ktoré pre toto zariadenie/stroj odporúča vyrobca.
○ Pred použitím sa uistite, či nie sú na zariadení ešte pripojené náradia ako napríklad klúč na nastavenie alebo klúč na matice.

⚠️ VÝSTRAHA

○ Nikdy a žiadnym spôsobom neupravujte zariadenie/stroj. Zariadenie/stroj nepoužívajte na žiadne iné, než určené použitie.
○ Neoprávnené zasahovanie do motora ruší typové schválenie tohto motora v EÚ.
○ Neoprávnené modifikácie a/alebo príslušenstvo môžu spôsobit vážne zranenia osôb alebo usmrtenie operátora či ostatných.

Bezpečnost pri zaobchádzaní s palivom

○ Palivo miešajte a dolievajte v exteriéri, na miestach bez výskytu iskier alebo plameňov.
O Používajte nádobu schválenú pre palivo.
○ Pred naštartovaním motora sa premiestnite aspoň 3 metre od miesta plnenia paliva.
○ Pred demontážou palivového uzáveru motor vypnite. Počas prevádzky neodstraňujte palivový uzáver.
○ Pred uskladnením zariadenia/stroja vyprázdnite palivovú nádrž. Odporúčame vám, aby ste palivo po každom použití vypustili. Ak palivo zostane v nádrži, pílu uskladnite tak, aby neunikalo.

⚠️ VÝSTRAHA

○ Palivo sa l'ahko zapáli alebo vybuchne, alebo sa l'ahko môžete nadýchat výparov z neho, a preto pri manipulácii alebo dopíňaní paliva dávajte vel'ký pozor.
○ V blízkosti paliva alebo zariadenia/stroja, alebo počas používania zariadenia/stroja nefajčite a fajčenie zakážte.
O Pred spustením motora utrite akékol'vek zvyšky paliva.
○ Zariadenie/stroj a palivo skladujte na miestach, kde palivové výpary neprídu do kontaktu s iskrami alebo otvorenými plameňmi ohrievačov vody, elektrických motorov alebo vypínačov, sporákov a pod.
○ Ak používate zariadenie v suchých oblastiach, uistite sa, či je v blízkosti dostupný hasiaci prístroj.
○ Ak vypnete motor pre doplnenie paliva, uistite sa, či zariadenie pred pridaním paliva vychladlo.

○ Őkrem trávy a kríkov nestrihajte žiaden iný materiál.
○ Pred každým použitím skontrolujte plochu, kde budete vykonávať rezanie.
Odstráňte predmety, ktoré by mohli byť vrhnuté alebo zachytené.
Nepracujte na miestach, kde sa nachádzajú korene stromov alebo skaly.
○ Počas strihania trávy, ktorá bola ošetrená insekticídmi, používajte ochrannú masku proti postrekom.
○ Do zóny ohraničenej priemerom 15 m zabráňte prístupu iných osôb, vrátane detí, zvierat, okolostojacich a pomocníkov. Ak sa k vám ktokol'vek priblíži, okamžite vypnite motor.

○ Bud'te opatrní, pretože po vytiahnutí štartovacej rukoväte sa môže štartovanie motora oneskorit.
○ Motor majte vždy na pravej strane tela.
O Jednotku/strojné zariadenie pevne uchopte obidvomi rukami.
O Udržujte bezpečný a stabilný postoj a rovnováhu. Nepredkláňajte sa.
Strata rovnováhy počas práce môže viest' k zraneniu.
○ Pri bežiacom motore dávajte pozor na to, aby ste sa k reznému zariadeniu a tlmiču nepriblížili žiadnou časťou tela.
O Rezné príslušenstvo držte pod úrovňou kolien.
○ Bud'te prosím opatrní pri práci v priestoroch, kde sa nachádza elektrické vedenie alebo plynové potrubie.
○ Rezné zariadenie nepoužívajte na iné úkony okrem zastrihávania trávy a krovia. Vyhýbajte sa úkonom, kedy rezné zariadenie môže príst do styku s vodou, napríklad s kalužou alebo ponorením do nečistôt. Nedodržanie tohto pokynu môže viest' k zraneniu alebo poškodeniu zariadenia.
○ Predchádzajte dlhšiemu používaniu pri nižšej frekvenčnej rýchlosti, pri ktorej sú vibrácie vysoké. V opačnom prípade môže dôjst k poškodeniu motora.
○ Ak sa presúvate na inú pracovnú plochu, alebo pri kontrole, nastavovaní či výmene rezného zariadenia jednotky, príslušenstva atd., sa ubezpečte, že ste stroj vypli a rezné príslušenstvo je zastavené.
○ Zariadenie, ktoré beží, nikdy neklad'te na zem.
O Nedotýkajte sa rezného príslušenstva, ked' rotuje.
○ Pred odstraňovaním úlomkov alebo trávy z rezného príslušenstva motor vypnite a počkajte, kým sa rezné príslušenstvo úplne nezastaví.
○ Pri používaní elektrických zariadení majte vždy poruke lekárničku.
○ Pred odpojením zariadenia od vášho tela alebo pred ponechaním zariadenia bez dozoru motor vypnite a uistite sa, že sa rezné príslušenstvo úplne zastavilo.
○ Ak ste náhodne so zariadením narazili, alebo vám spadlo na zem, ihned' sa uistite, či sa nepoškodilo, neprasklo alebo nezdeformovalo.
○ Ak náradie pracuje nedostatočne a vytvára zvláštny hluk alebo vibrácie, okamžite motor vypnite a požiadajte vášho predajcu o kontrolu a opravu.
Ak budete pokračovať v práci za takýchto podmienok, mohlo by to viest' k zraneniu alebo poškodeniu náradia.
○ Používajte v súlade s miestnymi predpismi a nariadeniami.

⚠️ VÝSTRAHA

NEBEZPEČENSTVO SPÄTNÉHO NÁRAZU (Obr. 3)

Pri používaní kovového príslušenstva na rezanie, ako sú napríklad čepele a kontakt s prekážkami ako sú stromy alebo iné tvrdé povrchy s pravou prednou časťou rotujúceho príslušenstva, môžu spôsobit, že jednotka sa zachytí o prekážku, čo vedie k spätnému nárazu smerom k pravej strane operátora.

Spätný náraz môže nastat', ked' sa rezné príslušenstvo dostane do kontaktu s přami stromov alebo skalami skrytými v zeleni. Pred začatím práce vždy skontrolujte, či sa v zeleni nenachádzajú skryté prekážky.

Počas prevádzky vždy umiestnite zariadenie na vašu pravú stranu, aby ste znížili nebezpečenstvo spätného nárazu ak k nemu dôjde. Ak je operátor na správnom mieste pri rotácii rezného príslušenstva, zníži sa tým riziko priameho kontaktu zariadenia s telom.

O Údržbu zariadenia/stroja vykonávajte v súlade s odporúčanými postupmi.
○ Pred vykonávaním údržby, okrem nastavení karburátora, odpojte zapal'ovaciu sviečku.
○ Počas nastavovania karburátora zabráňte prístupu iných osôb.
○ Používajte jedine originálne náhradné diely značky Tanaka, ktoré odporúča výrobca.

UPOZORNENIE

Spätný štartér nerozoberajte. Vratná pružina by mohla spôsobit úraz.

VÝSTRAHA

Nesprávna údržba môže viest' k vážnemu poškodeniu motora alebo vážnemu úrazu.

Preprava a skladovanie

○ Žariadenie/stroj prenášajte za rukovat's vypnutým motorom a tlmičom smerujúcim od vášho tela.
○ Pred skladovaním alebo prepravou nechajte motor vychladnút, vyprázdnite palivovú nádrž a zariadenie/stroj zaistite. Nedodržanie tohto pokynu môže viest k požiaru alebo nehode.
Pred uskladnením zariadenia/stroja vyprázdnite palivovú nádrž. Odporúčame vám, aby ste palivo po každom použití vypustili. Ak palivo zostane v nádrži, pílu uskladnite tak, aby neunikalo.
○ Zariadenie/stroj skladujte mimo dosahu detí.
○ Vykonajte dôkladné očistenie a údržbu zariadenia a uskladnite ho na suchom mieste.
○ Počas prepravy alebo skladovania sa uistite, že je vypnutý spínač motora.
O Pri preprave a skladovaní odmontujte rezné príslušenstvo alebo na čepel' nasad'te kryt čepele.
○ Aby ste predišli úniku paliva, poškodeniu alebo zraneniu, musíte zariadenie počas prepravy zabezpečit.
○ Ak je varovný štítok nečitatel'ný, odlupuje sa alebo už nie je zretel'ný, nahrad'te ho novým. Ak si chcete kúpiť nové štítky, kontaktujte predajcu výrobkov značky Tanaka.
Ak sa vyskytnú situácie, ktoré nie sú v tomto návode popísané, bud'te opatrní a použite logický úsudok. Ak potrebujete pomoc, obrátte sa na predajcu výrobkov značky Tanaka.

TECHNICKÉ PARAMETRE

TECHNICKÉ ÚDAJE tohto stroja sú uvedené v tabul'ke na strane 259.

POZNÁMKA

Všetky údaje podliehajú zmenám bez predchádzajúceho oznámenia.

POSTUPY PRI MONTÁŽI

Hnací hriadel' k motoru (Obr. 4)

(Ak sú motor a hriadel' balené samostatne)

Povoľte poistnú skrutku trubice (8) približne o desať otáčok tak, aby hrot skrutky nebránil zasunutiu trubice hnacieho hriadel’a. Pri zasúvaní trubice hnacieho hriadel’a držte poistnú skrutku trubice smerom von, aby vám v pohybe nebránila ani vnútorná spojovacia časť.

Vložte hnací hriadel' do skrinky spojky zariadenia motora až po označenú polohu (9) na trubici hnacieho hriadel'a, kým nepríde do styku so skrinkou spojky.

POZNÁMKA

Ak je t'azké vložit hnací hriadel' do označenej polohy na trubici hnacieho hriadel'a, otočte hnací hriadel' pomocou montovaného konca rezačky v smere alebo proti smeru hodinových ručičiek. Utiahnite poistnú skrutku trubice, pričom ju zarovnaite s otvorom na trubici hriadel'a.

Potom bezpečne utiahnite upínaciu skrutku (8) (10).

Montáž rukoväte

(1) Typ oblúkovej rukoväte (Obr. 5)
Rukovät pripojte k trubici hnacieho hriadel'a tak, aby bola naklonená smerom k motoru.
Pred začatím používania ju posuňte do najpohodlnejšej polohy.
Uistite sa, že ste rukovät pripevnili pevne pomocou 2 skrutiek.

POZNÁMKA

Ak sa na trubici hnacieho hriadel'a zariadenia nachádza štítok (11) s umiestnením rukoväte, postupujte podl'a obrázka.

(2) Typ riadidlovej rukoväte (Obr. 6)

Odpojte konzolu rukoväte (12) od konštrukcie.

Priložte rukovat a pomocou štyroch skrutiek zl'ahka pripevnite konzolu rukoväte. Nastavte vhodnú polohu. Potom konzolu pomocou skrutiek pripevnite na doraz.

Škrtiaca klapka / zastavovacie lanko

Odstráňte kryt čističa vzduchu. (Obr. 7)

Pripojte zastavovacie lanká. (Obr. 8)

Odstráňte otočný uzáver (14), ktorý je pripojený ku karburátoru. (Obr. 9)

Nastavte vonkajší držiak (13) (ak je súčasťou) do vodiča pre lanko a preved’te lanko škrtiacej klapky cez vonkajší držiak. (Obr. 7)

Zapojte koniec škrtiaceho lanka do karburátora a nainštalujte otočný kryt (14) na obrtlík. (Obr. 9)

Zakryte škrtiace lanko a zastavovacie lanká spolu s dodávanou ochrannou rúrkou po kryt vzduchového fi ltra.

Montáž popruhu

(ak je súčasťou dodávky)

⚠️ VÝSTRAHA

Pre l'ahšiu manipuláciu s náradím nastavte dĺžku popruhu.

POZNÁMKA

Pre rovnováhu zariadenia bude možno potrebné nastaviť polohu pútka (16). Ak tak chcete urobit, uvol'nite skrutku (17) a nastavte polohu pútka (16). Po potrebnom nastavení sa uistite, či ste pevne pritiahli skrutku (17). (Obr. 10)

Montáž chrániča rezného príslušenstva

⚠️ VÝSTRAHA

V prípade namontovania nesprávneho alebo chybne upevneného chrániča môže dôjst k vážnemu zraneniu osôb.

UPOZORNENIE

Niektoré chrániče rezného príslušenstva sú vybavené obmedzovačmi ostrých hrán. Pri manipulácii dávajte pozor.

POZNÁMKA

○ Pri použití hlavy strihača s dvoma typmi chrániča rezného príslušenstva, pripevnite nástavec chrániča k chrániču rezného príslušenstva, potom pritiahnite skrutku (18). (Obr. 11)
○ Nadstavec chrániča je pripojený ku krytu rezacieho príslušenstva už v čase jeho nákupu.
O Niektoré modely sa môžu dodávať s ochrannou konzolou, ktorá je už namontovaná na skrini prevodovky.

Zarovnajte chránič rezného príslušenstva s ochrannou konzolou a pripevnite ho k trubici hnacieho hriadel'a za pomoci skrutky a krytu konzoly. (Obr. 12)

⚠️ VÝSTRAHA

Odstráňte nadstavec chrániča pri používaní kovových alebo plastových čepelí. Nedodržanie tohto pokynu môže viest k zraneniu alebo poškodeniu chrániča rezného príslušenstva.

POZNÁMKA

Nadstavec chrániča snímte podľa schém. Používajte rukavice, pretože nadstavec je vybavený obmedzovačom ostrých hrán. Uvol’nite skrutku (18). Potom postupne zatlačte všetky tri štvorcové výbežky na chrániči. (Obr. 13)

Slovenčina

Montáž rezného príslušenstva

⚠️ VÝSTRAHA

○ Namontujte rezné príslušenstvo správne a pevne ako je uvedené v pokynoch na manipuláciu.

Ak nie je namontované správne a bezpečne, môže sa uvoľniť a spôsobit’ vážny a/alebo smrtel’ný úraz.

○ Nemontujte ani neodstraňujte rezné príslušenstvo pokial' je motor v činnosti.

○ Vždy používajte originálne rezné príslušenstvo a kovové súčasti od spoločnosti Tanaka.

Montáž poloautomatickej hlavy strihača

1. Funkcia

Automaticky podáva d'alšiu nylonovú strunu, ak ňou klepnete pri nízkych otáčkach (do 4500 min ^-1 ).

Technické parametre

Č. kódu	Typpripevňovacejskrutky	Smerotáčania	Veľkost’pripevňovacejskrutky
6696454	Matica skrutky	Proti smeruhodinovýchručičiek	M10xP1,25-LH

○ Skriňa musí byť bezpečne pripevnená ku krytu.
○ Skontrolujte, či na kryte, skrini a iných súčastiach nie sú praskliny ani iné znaky poškodenia.
O Škontrolujte, či skriňa a tlačidlo nie sú opotrebované.

Ak už na skrini nevidno značku limitu opotrebovania (19) alebo ak je v spodnej časti tlačidla (20) diera, okamžite ich vymeňte za nové súčasti. (Obr. 14)

○ Hlava strihača musí byt bezpečne pripevnená ku skrini prevodovky/puzdra rezačky tohto zariadenia.

○ Ak hlava strihača nepodáva strunu správne, skontrolujte, či sú nylonová struna a všetky súčasti správne nainštalované. Ak potrebujete pomoc, obráťte sa na predajcu výrobkov značky Tanaka.

⚠️ VÝSTRAHA

S hlavami Tanaka používajte len pružné, nekovové struny odporúčané výrobcom. Nikdy nepoužívajte drôty ani drôtené laná. Môžu prasknút a nebezpečne vystrelit.

3. Montáž (Obr. 15)

Vložte imbusový klúč (21) do otvoru prevodovej skrinky/puzdra rezačky, aby ste zaistili rúrku hnacieho hriadeľa. Hlavu strihača montujte na skrinku prevodovky/puzdro rezačky strihačov trávy alebo krovinorezov. Montážna matica má ľavý závit. Otočením v smere hodinových ručičiek ju povolíte a otočením proti smeru hodinových ručičiek ju utiahnete.

POZNÁMKA

Kedže sa pri tom nepoužíva kryt držiaka čepele, odložte si ho pre kovovú čepel', ak je súčasťou dodávky.

4. Nastavenie dížky struny

Nastavte čo najnížšiu rýchlost motora a klepnite hlavou strihača o zem. Každým klepnutím sa nylonová struna vytiahne približne o 3 cm. (Obr. 16)

Nylonovú strunu môžete vytiahnuť aj rukou, ale motor musí byť úplne zastavený. (Obr. 17)

Pred každým použitím upravte nylonovú strunu na dĺžku 11 – 14 cm.

Montáž reznej čepele (Obr. 18)

Vložte imbusový klúč (22) do otvoru prevodovej skrinky, aby ste zaistili hriadel'.

Postupujte v nasledujúcom poradí: Držiak rezačky (A) (23), čepel' (24), držiak rezačky (B) (25), kryt matice (26).

Pred používaním skontrolujte kryt matice (26), či nie je opotrebovaný alebo prasknutý. Ak nájdete znaky poškodenia alebo opotrebovania, vymeňte ho, pretože ide o spotrebný tovar.

⚠️ VÝSTRAHA

Pred montázou čepele sa uistite, či nie je prasknutá ani iným spôsobom poškodená a či sú rezné hrany otočené správnym smerom.
○ Pri montovaní čepele odstráňte všetky nečistoty z povrchu kovania (držiaka rezačky (A) (23), držiaka rezačky (B) (25), krytu matice (26), matice (27)). Nedodržanie tohto pokynu môže viest' k uvoľneniu matíc.
○ Pri uťahovaní matice (27) sa môže stat, že výčnelok držiaka rezačky (A) (23) nie je zarovno s čepel'ou (24). Pred prevádzkou skontrolujte, či je čepel' správne namontovaná. (Obr. 19)
Otáčajte čepel' rukou a overte, či sa nehojdá alebo nevydáva abnormálny zvuk. Hojdanie môže spôsobit neštandardné vibrácie alebo zapríčinit uvoľnenie matíc.

PREVÁDZKOVÉ POSTUPY

Palivo (Obr. 20)

⚠️ VÝSTRAHA

○ Vyžínač je vybavený dvojtaktným motorom. Na prevádzku motora vždy používajte palivo zmiešané s olejom. Pri plnení alebo manipulácii s palivom vždy zabezpečte dobré vetranie.
○ Palivo je vysokohorľavé a pri nadýchaní výparov alebo poliatí častí tela môže dôjst’ k vážnemu osobnému poraneniu.

Prí manipulácii s palivom dávajte vždy veľký pozor. Pri manipulácii s palivom vnútri budovy vždy zabezpečte dobrú ventiláciu.

Palivo

○ Vždy používajte značkový 89 oktánový bezolovnatý benzín.
O Používajte originálny olej pre dvojtaktné motory alebo používajte zmes v pomere 25:1 a 50:1. Pomer zmiešania konzultujte s predajcom výrobkov značky Tanaka.
○ Pokial' nemáte k dispozícii originálny olej, použite olej s prídavkom antioxidacného činidla, ktorý je výhradne určený pre použitie v prípade vzduchom chladených 2-taktných motorov (JASO FC GRADE OIL alebo ISO EGC GRADE). Nepoužívajte miešaný olej BIA alebo TCW (2-taktný vodou chladený typ).
○ Nikdy nepoužívajte univerzálny olej (10 W/30) ani použitý olej.
○ Palivo s olejom nikdy nemiešajte v palivovej nádrži. Palivo a olej miešajte v samostatnej čistej nádobe.

Vždy začnite naliatím polovičného objemu benzínu, ktorý budete používať.

Následne pridajte celý objem oleja. Zmes paliva pomiešajte (potraste). Pridajte zostávajúci objem paliva.

Pred naplnením do palivovej nádrže dôkladne zmes paliva premiešajte (potraste).

Pomer miešania oleja pre dvojtaktné motory a benzínu

Benzín (litre)	Olej pre dvojtaktné motory (ml)
	Pomer 50:1	Pomer 25:1
0,5 10	—	20
1 20	—	40
2 40	—	80
4 80	—	160

Dopíňanie paliva

VÝSTRAHA

Pred doplňaním paliva motor vždy vypnite a nechajte ho niekoľko minút vychładnút.
V okolí miesta doplňania paliva nefajčite a zabráňte výskytu otvoreného ohňa a iskier.
○ Pri plnení paliva pomaly otvorte palivovú nádrž, čím uvoľníte možný pretlak.
○ Po doplnení starostlivo dotiahnite veko palivovej nádrže.
○ Pred naštartovaním vždy presuňte zariadenie aspoň 3 m od miesta tankovania.
○ Po rozliatí paliva na odev ihned' zvyšky odstráňte pomocou mydla.
○ Po doplnení paliva vždy skontrolujte akékol'vek unikanie.
○ Pred doplňaním, aby ste odstránili statickú elektrinu z hlavného telesa, nádrže na palivo a operátora, sa dotknite zeme, ktorá je mierne vlhká.

Pred doplňaním paliva dôkladne vyčistite miesto uzáveru nádrže, aby sa do nádrže nedostali nečistoty. Pred naplnením nezabudnite palivo premiešať potrasením nádoby.

Naštartovanie

⚠️ VÝSTRAHA

○ Pred spustením náradia sa uistite, či sa rezné zariadenie nedotýka žiadnych objektov ani zeme. V opačnom prípade sa zariadenie môže začat' neočakávane otáčat' a spôsobit' zranenie.
○ Skontrolujte, či sa rezné zariadenie neotáča, ked' je motor vo vol'nobehu. Ak sa otáča, nastavte vol'nobežné otáčky podľa pokynov v časti „Základné nastavenie rýchlosti“ v kapitole „UDRŽBA“. Ak sa aj po tejto úprave rezné zariadenie stále otáča, okamžite vypnite motor a prestaňte náradie používať, potom ho odneste k najbližšiemu zástupcovi Tanaka.

UPOZORNENIE

(1) Štartovanie studeného motora

1. Nastavte spínač zapal'ovania (28) do polohy ON (ZAP). (Obr. 21)
2. Stlačte ručnú pumpu paliva (29) približne 10-krát tak, aby palivo prúdilo do karburátora. (Obr. 22)
3. Nastavte páku sýtiča (31) do polohy START (zatvorený) (A). (Obr. 23)
4. Rázne potiahnite reverzný štartér, rukováť držte a dávajte pozor, aby vám z rúk nevykízla a nevrátila sa prudko naspát. (Obr. 24)
5. Ked začujete, že motor sa pokúša naštartovať, vráťte páčku sýtiča do polohy RUN (CHOD) (otvorený) (B). (Obr. 23)
6. Opät rázne potiahnite reverzný štartér. (Obr. 24)

POZNÁMKA

Ak motor nenaštartuje, zopakujte postupy od kroku 2 do kroku 5.

1. Potom počkajte 2 – 3 minúty, kým sa motor nezohreje, skôr než ho vystavíte záťaži.
2. Skontrolujte, či sa rezné príslušenstvo neotáča, ked' je motor vo vol'nobehu.

(2) Štartovanie zohriateho motora

Postupujte len podl'a krokov 1, 2, 6 a 8 uvedených v postupe na štartovanie studeného motora.

Ak sa motor nenaštartuje, použite rovnaký postup, ako pre studený motor.

Rezanie

⚠️ VÝSTRAHA

○ Pri manipulácii so zariadením vždy používajte popruh (ak je súčasťou dodávky), noste vhodný odev a ochranné vybavenie. (Obr. 25)
Do zóny ohraničenej priemerom 15 m zabráňte prístupu iných osôb, vrátane detí, zvierat, okolostojacich a pomocníkov. Ak sa k vám ktokol'vek priblíži, okamžite vypnite motor. (Obr. 26)
○ Ked' sa okolo príslušenstva omotá tráva alebo popínavé rastliny, zastavte motor a príslušenstvo a rastliny odstráňte. Pokračovanie v činnosti s trávou alebo popínavými rastlinami omotanými okolo príslušenstva môže spôsobit poškodenie ako napríklad predčasné opotrebovanie spojky.

UPOZORNENIE

Upozornenia a body ohľadne používania sa budú obmieňať v závislosti od typu rezného príslušenstva. Pre bezpečné používanie si overte, či postupujete podľa predpisov a inštrukcií pre každý osadený typ.

POZNÁMKA

○ V núdzovej situácii stlačte tlačidlo rýchleho uvoľnenia alebo potiahnite klapku núdzového uvoľnenia (ak je súčasťou dodávky). (Obr. 27)
○ Používajte v súlade s miestnymi predpismi a nariadeniami.

(1) Používanie poloautomatickej hlavy strihača

O Pri používaní tohto príslušenstva nastavte motor na vysoké obrátky.
○ Trávu strihajte zl'ava doprava. Strihaná tráva bude padať smerom od vás, tým sa minimalizuje jej prenos na váš odev. (Obr. 28)
○ Pri nylonovej strune používajte na strihanie trávy približne 2 cm z konca struny. Pri používaní celej dĺžky struny sa rýchlost rotácie zníži a tým sa strihanie skomplikuje.

POZNÁMKA

Automaticky podáva d'alšiu nylonovú strunu, ak ňou klepnete pri nízkych otáčkach (do 4500 min ^-1 ).

⚠️ VÝSTRAHA

○ Tento výrobok je vybavený obmedzovačom struny, ktorý automaticky skráti zvyšnú strunu. Pri manipulácii so zariadením nevyberajte chránič ani obmedzovač struny. Vzhľadom k tomu, že je odpor nylonových strún oproti odporu čepelí väčší, nesprávnym zaobchádzaním sa môže zvýšit výkon motora a zapríčinit tak poškodenie.
○ Nepoužívajte s motorom nastaveným na nízke otáčky. Pri nízkej rýchlosti motora sa tráva môže omotať okolo príslušenstva, spôsobiť tak vyšmyknutie spojky, čo by mohlo viest k jej opotrebovaniu.
○ Pri rezačoch s nylonovou strunou vždy používajte viac než 15 cm strunu. Ak je dlžka struny príliš krátka, rotačná rýchlosť sa zvýši a môže spôsobit poškodenie rezača s nylonovou strunou. Kedže model so zakrivenou trubicou hnacieho hriadel’a nie je konkrétne vybavený spomaľovacím mechanizmom, možnosť zvýšenia rotačnej rýchlosti rezného príslušenstva je vysoká.

(2) Používanie čepele

Rýchlosť motora nastavte podľa odolnosti trávy. Pri jemnej tráve používajte nižšiu rýchlosť, pri tuhých zhlukoch trávy používajte vyššiu rýchlosť.
○ Trávu strihajte sprava dol'ava, pričom na strihanie používajte l'avú stranu čepele. (Obr. 29)
○ Mierne nakláňajte reznú čepel' dol'ava, pričom rezaním sa bude tráva hromadit' na l'avej strane, čím ul'ahčíte jej zber.

Slovenčina

POZNÁMKA

Nadmerne zvyšujúca sa rotačná rýchlosť môže spôsobit nadmerné opotrebovanie čepele, vibrácie a hluk. Taktiež to môže viest k nadmernej spotrebe pohonných hmôt.

⚠️ VÝSTRAHA

○ Ked' roztočená čepel' príde v kritickej oblasti do styku s pevným predmetom, môže dôjst' k nárazu.

Výsledkom môže byť nebezpečná reakcia, pri ktorej dôjde k prudkému odsoteniu celého náradia aj používatel’a. Táto reakcia sa nazýva náraz čepele. V jej dôsledku môže používatel’ stratit kontrolu nad náradím, čo môže spôsobit vážne alebo smrtelné poranenie. K nárazu čepele pravdepodobnejšie dochádza v oblastiach, v których tažšie vidno strihaný materiál.

○ Ak rezné príslušenstvo zasiahlo kamène alebo iný odpad, zastavte motor a skontrolujte, či sa príslušenstvo a súvisiace časti nepoškodili.

Zastavenie (Obr. 30)

Znížte rýchlost' motora a niekol'ko minút ho nechajte spustený v režime vol'nobehu. Potom vypnite spínač zapal'ovania (28).

⚠️ VÝSTRAHA

Po zastavení motora alebo uvoľnení riadiaceho prvku napájania môže rezné príslušenstvo spôsobit poranenie, pretože sa bude nad'alej točit'. Po vypnutí jednotky sa uistite, že sa rezné príslušenstvo zastavilo, skôr než jednotku položíte na zem.

ÚDRŽBA

ÚDRŽBU, VÝMENU ALEBO OPRAVU ZARIADENÍ A SYSTĚMU NA REGULÁCIU EMISIÍ MÓŽE VYKONÁVAŤ FIRMA ALEBO JEDNOTLIVEC ŠPECIALIZUJÚCI SA NA OPRAVU MOTOROV INÝCH AKO CESTNÝCH VOZIDIEL.

Karburátor je presná súčasť, ktorá zmiešava vzduch a palivo, a je navrhnutá tak, aby zabezpečila vysoký výkon motora. Pred odoslaním nástroja z výrobného závodu je jeho karburátor nastavený počas skúšobného behu. Úpravy vykonávajte len vtedy, ak je to nevyhnutné z dôvodu podmienok prostredia (podnebie alebo atmosférický tlak), typu paliva, typu dvojtaktného oleja atd'.

⚠️ VÝSTRAHA

○ Vzhľadom k tomu, že karburátor je vyrobený s vysokým stupňom presnosti, nerozoberajte ho.
○ U tohto výrobku je možné previest len jednu zmenu nastavenia karburátora, a to u vol'nobežných otáčok (T).
○ Motor nikdy neštartujte bez kompletne zmontovaného krytu spojky a trubice! V opačnom prípade sa môže spojka uvoľniť a spôsobit poranenia.

T = Skrutka na nastavenie vol'nobežných otáčok.

Nastavenie vol'nobežných otáčok (T)

VÝSTRAHA

○ Ak je motor zastavený, neotáčajte nadmerne nastavovacou skrutkou voľnobežných otáčok (T) v smere hodinových ručičiek. V opačnom prípade, ked' sa motor rozbehne, sa môže rezné zariadenie neočakávane začat' otáčat' a spôsobit' zranenie.
O Nenastavujte regulačnú skrutku vol'nobežných otáčok (T) za iným účelom, než kvôli úprave vol'nobehu.

Pri nastavovaní vol'nobehu majte spustený motor.

(1) Ak sa motor pri vol'nobehu zastaví

Naštartujte motor a pomaly otáčajte nastavovacou skrutkou vol'nobežných otáčok (T) v smere hodinových ručičiek, až kým nie je v polohe, pri ktorej sa motor otáča hladko. Vtedy sa uistite, či sa rezné zariadenie neotáča.

(2) Ak sa rezné zariadenie pri vol'nobehu otáča Pomaly otáčajte nastavovacou skrutkou vol'nobežných otáčok (T) v smere proti smeru hodinových ručičiek, až kým nie je v polohe, pri ktorej sa rezné zariadenie neotáča. Vtedy sa uistite, že rotácia motora je hladká.

⚠️ VÝSTRAHA

Ak sa po úprave nastavenia regulačnou skrutkou vol'nobežných otáčok (T) rezné zariadenie stále otáča, okamžite vypnite motor a prestaňte náradie používať, potom kontaktujte najbližšieho zástupcu Tanaka.

O Poruchám karburátora.
○ Problémom pri štartovaní.
○ Zníženiu výkonu motora.
○ Zbytočnému opotrebovaniu motorových dielov.
○ Abnormálnej spotrebe paliva.

Vzduchový filter čistite každý deň alebo v prípade nadmerne prašných prostredí aj častejšie.

Uvol'nite skrutku (33), potom otvorte kryt vzduchového filtra a vyberte vzduchový fi Iter (32). Opláchnite ho v horúcej mydlovej vode.

Pred opätovným namontovaním nechajte filter vyschnúť.

Vzduchový filter použivaný určitú dobu nemožno vyčistiť úplne. Preto ho treba pravidelne vymieňať za nový.

Odstráňte palivový filter (34) z palivovej nádrže a ak je znečistený, vymeňte ho.

POZNÁMKA

Zablokovaný palivový filter (34) môže zabrániť prívodu paliva a spôsobit poruchu rotácie motora.

Zapaľovacia sviečka (Obr. 34)

Stav zapal'ovacej sviečky je ovplyvnený:

○ Nesprávnym nastavením karburátora.
○ Nesprávnou palivovou zmesou (vel'mi vel'a oleja v benzíne)
○ Znečisteným vzduchovým filtrom.
○ Nepriaznivými prevádžkovými podmienkami (ako je studené počasie).

Tieto faktory spôsobujú usádzanie zvyškov na elektródach zapal'ovacej sviečky, čoho dôsledkom môžu byť poruchy a problémy pri naštartovaní. Ak má motor slabý výkon, je t'ažké ho naštartovať alebo ak zle beží pri vol'nobežných otáčkach, vždy najprv skontrolujte zapal'ovaciu sviečku.

Ak je zapal'ovacia sviečka špinavá, vyčistite ju a skontrolujte medzeru medzi elektródami. Ak je potrebné, vykonajte opätovné nastavenie. Správna medzera je 0,6 mm. Zapal'ovaciu sviečku by ste mali vymení po približne 100 prevádzkových hodinách alebo skór, ak su elektródy veľmi skorodované.

POZNÁMKA

Miestne predpisy v niektorých oblastiach vyžadujú na ovládanie signálov zapal'ovania používanie odporovej zapal'ovacej sviečky. Ak bolo toto strojné zariadenie pôvodne vybavené odporovou zapal'ovacou sviečkou, rovnaký typ zapal'ovacej sviečky použite ako náhradu.

Skriňa prevodovky (Obr. 35)

Približne po 50 hodinách prevádzky skontrolujte úroveň maziva v skrini prevodovky alebo kužel'ovej prevodovke. Na tento účel vytiahnite uzáver na plnenie maziva na bočnej strane skrine prevodovky.

Ak na bokoch prevodov nevidno žiadne mazivo, do 3/4 naplňte skriňu prevodovky kvalitným lítiovým viacúčelovým mazivom. Prevodovú skriňu nenapĺňajte úplne.

UPOZORNENIE

○ Zabezpečte odstránenie akýchkol'vek nečistôt a piesku, ked' pripájate zástrčku do jej pôvodnej polohy.
Než začnete s kontrolou alebo údržbou skrine prevodovky, uistite sa, či už vychladla.

Výmena nylonovej struny

1. Snímte puzdro (35) tak, že palcami zatlačte poistné výbežky dovnútra, ako je to znázornené na Obr. 36.
2. Po snatí puzdra vyberte cievku a zahod'te zvyšnú časť struny.
3. Zložte nylonovú strunu na dve nerovnomerné časti, ako je to znázornené na obrázku.

Zaveste koniec nylonovej struny v tvare písmena U do drážky (36) na stredovej časti cievky. Naviňte obidve polovice struny na cievku v rovnakom smere, pričom každú polovicu struny ponechajte na vlastnej strane tejto časti. (Obr. 37)

1. Zatlačte obidve časti struny do poistných otvorov (37), pričom konce s dížkou približne 10 cm ponechajte uvoľnené. (Obr. 38)

2. Pri vkladaní cievky do puzdra prevlečte obidva uvol'nené konce struny cez vodidlo struny (38). (Obr. 39)

POZNÁMKA

Pri vkladaní cievky do puzdra sa pokúste zarovnať poistné otvory (37) s vodidlom (38) na jednoduchšie uvoľnenie struny v budúcnosti.

1. Na puzdro umiestnite kryt tak, aby sa poistné výbežky (39) na puzdre dotýkali dlhých otvorov (40) na kryte. Potom puzdro bezpečne zatláčajte, kým nezacvakne na miesto. (Obr. 40)

2. Počiatočná dížka struny by mala byt približne 11 – 14 cm a mala by byt rovnaká na obidvoch stranách. (Obr. 41)

Čepel' (Obr. 42)

VÝSTRAHA

○ Používajte ostrú čepel'. Pri tupej čepeli je väčšia pravdepodobnosť, že sa zachytí a spôsobí trhnutie. Ak je upevňovacia matica poškodená a t'ažko sa uťahuje, vymeňte ju.
○ Pri výmene čepele si zakúpte čepel' odporúčanú spoločnosťou Tanaka s upevňovacím otvorom 25,4 mm (jeden palec).
- Čepel's tromi alebo štyrmi zubami (41) možno používať na ktorejkol'vek strane.
○ Používajte správnu čepel' pre príslušný typ práce.
O Pri výmène čepelí používajte vhodné nástroje.
○ Ked' sa rezné hrany otupia, znova ich naostrite alebo nabráste podl'a obrázka. Nesprávne ostrenie môže spôsobit' nadmerné vibrácie.
○ Ohnuté, zdeformované, prasknuté, zlomené alebo iným spôsobom poškodené čepele zlikvidujte.

POZNÁMKA

Pri ostrení čepele je dôležité zachovať pôvodný tvar zaoblenia pri základni zuba, aby nedošlo k prasknutiu.

Dlhodobé skladovanie

Vypustite všetko palivo z palivovej nádrže. Naštartujte motor a nechajte ho bežať, až kým sa nezastaví. Opravte všetky použitia, ktoré sa mohli vyskytnúť počas používania. Vyčistite zariadenie č istou látkou, alebo použite vysokotlakovú vzduchovú hadicu. Dajte niekol’ko kvapiek oleja pre dvojtaktné motory do valca cez otvor zapal’ovacej sviečky a niekol’kokrát otočte motor, aby sa olej rozšíril.

Zariadenie prikryte a uskladnite na suchom mieste.

Plán údržby

Nižšie sú uvedené niektoré zo všeobecných pokynov vykonávania údržby. Ďalšie informácie získate od predajcu výrobkov značky Tanaka.

Denná údržba

O Vyčistite vonkajšok zariadenia.
O Skontrolujte, či nie je poškodený popruh.
○ Rezné príslušenstvo skontrolujte z pohl'adu poškodenia alebo prasklín. V prípade nárazov alebo prasklín chránič vymeňte.
○ Skontrolujte, či je rezné príslušenstvo správne vycentrované, ostré a bez prasklín. Nevycentrované rezné príslušenstvo spôsobuje nadmerné vibrácie, ktoré môžu poškodiť jednotku.
○ Skontrolujte, či je matica rezného príslušenstva dôkladne utiahnutá.
○ Skontrolujte, či nie je poškodený kryt čepele a či sa dá bezpečne pripevnit.
○ Skontrolujte, či sú matice a skrutky dostatočne utiahnuté.
○ Skontrolujte, či je zariadenie nepoškodené a bez závad.

Týždenná údržba

O Vyčistite vonkajšok zapal'ovacej sviečky.
○ Výberte zapal'ovaciu sviečku a skontrolujte vzdialenost elektród. Nastavte ju na 0,6 mm alebo zapal'ovaciu sviečku vymeňte.
○ Skontrolujte, či je mazivo v kužel'ovej prevodovke naplnené do 3/4.
○ Vyčistite vzduchový filter.

Mesačná údržba

○ Palivovú nádrž prepláchnite benzínom.
○ Vyčistite vonkajšok karburátora a priestor okolo neho.
○ Vyčistite ventilátor a priestor okolo neho.

VÝBER PRÍSLUŠENSTVA

Príslušenstvo k tomuto zariadeniu je uvedené na strane 260.

VÝBER PRÍSLUŠENSTVA NA REZANIE

Odporúčané príslušenstvo pre každý model je uvedené v tabul'ke nižšie.

Kontrolujte prosím pozorne, pretože príslušenstvo, ktoré nemá označenie „●“ nie je možné pripojit.

Zoznam odporúčaného príslušenstva

Typ Názov			Technické parametre			OBLÚKOVÝ TYP RUKOVÁTE		RIADIDLOVÝ TYP RUKOVÁTE
			Priemer	Adaptér prívodného systému alebo počet zubov (čepeľ)	Hrúbka čepele (mm) alebo Priemer reznej hrany (mm)	TCG24ECP (SL)	TCG27ECP (SL)	TCG24ECP (S)
HLINÍKOVÉ HLAVICE	NYLONOVÁ HLAVICA CH-100(W/NYLONOVÁ STRUNA)		4"	Trasa predbežného rezu	2,2 – 3,0	●	●	●
	NYLONOVÁ HLAVICA CH-100					●	●	●
	NYLONOVÁ HLAVICA CH-300(W/KRYT DRŽIAKA ČEPELE)		5"	Manuálny prívod lanka	2,2 – 2,7		●
	NYLONOVÁ HLAVICA CH-300						●
NYLONOVÉ HLAVICETAP & GO	NYLONOVÁ HLAVICA BF-4		4"	Matica P M8 x 1,25	2,2 – 3,0
	NYLONOVÁ HLAVICA BF-5		5"	Matica L M10 x 1,25 Matica L M8 x 1,25	2,2 – 3,0	●	●	●
ČEPELE	ČEPEL B4/9/1.6		9" 4 1,6			●	●	●
	ČEPEL B4/10/1.6		10" 4 1,6			●	●	●
	ČEPEL B3/10/1.8		10" 3 1,8			●	●	●

RIEŠENIE PROBLÉMOV

Použite kontroly v nižšie uvedenej tabul'ke, ak zariadenie nefunguje normálne. Ak sa tým problém nevyrieši, obrátte sa na svojho predajcu alebo na predajcu výrobkov značky Tanaka.

Stav Príčina Náprava
Motor neštartuje	Palivový systém	Palivová nádrž je prázdna alebo úroveň hladiny paliva je nízka	Naplňte palivovú nádrž so správnou zmesou paliva (25:1 - 50:1)
		Palivová nádrž obsahuje staré palivo (nepříjemný zápach)	Nahrad’te novým palivom
		Absorbovalo sa príliš veľa paliva a zapal’ovacia sviečka je mokrá	1.Odpojte zapal’ovaciu sviečku a nechajte ju vyschnúť2. Potiahnutím štartovacej rukováte 5 alebo 6-krát odstráňte prebytočné palivo3. Pripojte zapal’ovaciu sviečku4. Nastavte páčku sýtiča do polohy RUN (Chod) a potiahnite štartovaciu rukováť
		Palivový fi Iter je upchatý nečistotami Vyčistite palivový fi Iter
		Rúrka na prívod paliva je ohnutá alebo odpojená	Skontrolujte, či palivo preteká plynule
		Porucha karburátora	Kontaktujte predajcu výrobkov značky Tanaka
	Elektrický systém	Skratované vedenie spínača vypnutia	Kontaktujte predajcu výrobkov značky Tanaka
		Znečistená zapal’ovacia sviečka	Vymeňte alebo vyčistite zapal’ovaciu sviečku
		Príliš veľká vzdialenosť elektród Nastavte vzdialenosť na 0,6 mm
		Slabé pripojenie medzi vysokonapáťovým káblom a zapal’ovacou sviečkou	Opätovne pripojte
		Porucha elektrického systému	Kontaktujte predajcu výrobkov značky Tanaka
	Iné Výfukový	otvor tlmiča upchaný uhlíkom	O opravu požiadajte predajcu výrobkov značky Tanaka
Motor štartuje a hned’ sa vypne	Palivový systém	Palivová nádrž je prázdna alebo úroveň hladiny paliva je nízka	Naplňte palivovú nádrž so správnou zmesou paliva (25:1 - 50:1)
		Palivová nádrž obsahuje staré palivo (nepříjemný zápach)	Nahrad’te novým palivom
		Nebol pridaný dvojtaktný olej	Kontaktujte predajcu výrobkov značky Tanaka
		Páčka sýtiča je v polohe START (Štartovanie)	Páčku sýtiča nastavte do polohy RUN (Chod)
		Do palivového systému sa dostal vzduch	Opätovne pripojte prívodnú trúbku paliva alebo spoj
		Porucha karburátora	Kontaktujte predajcu výrobkov značky Tanaka
	Elektrický systém	Porucha zapal’ovania
		Zlyhanie zapal’ovacej sviečky Vymeňte za novú zapal’ovaciu sviečku
		Zlyhanie elektrického systému	Kontaktujte predajcu výrobkov značky Tanaka
	Iné	Prehriatie motora
		Nesprávny typ zapal’ovacej sviečky	Vymeňte za stanovený diel Pozrite časť „TECHNICKÉ ÚDAJE“
		Znečistený vzduchový fi Iter Vyčistite
		Upchanie uhlíkom (výfukový otvor tlmiča)	Vyčistite
		Nedostatočná kompresia (piest, piestny krúžok, valec)	Kontaktujte predajcu výrobkov značky Tanaka

Slovenčina

Stav Príčina Náprava
Abnormálne chvenie	Nesprávne nainštalované príslušenstvo na rezanie	Pozrite časť „Inštalácia príslušenstva na rezanie“
	Uvoľnená rukoväť, konzola rukoväte alebo iná upevňovacia časť	Skontrolujte a dotiahnite
	Ohnutá alebo poškodená čepel’ Nahrad’te novou čepel’ou
	Okolo prevodovky je obmotaná tráva Od stráňte trávu
Motor beží, ale čepel’ sa nepohybujeSlabý pohyb	Okolo prevodovky je obmotaná tráva Od stráňte trávu a nečistoty
Motor nezastavuje Porucha spínača vypnutia		Prepnite páčku sýtiča do polohy START (Štartovanie) a vypnite motorZariadenie ihned’ prestaňte používať a kontaktujte predajcu výrobkov značky Tanaka
Po zatvorení škrtiacej klapky sa vypne motor	Príliš nízke otáčky vo vol’nobehu	Kontaktujte predajcu výrobkov značky Tanaka
Čepel’ sa neprestáva otáčat’, keď je zatvorená škrtiaca klapka	Príliš vysoké otáčky vo vol’nobehuLanko škrtiacej klapky je príliš napnuté	Kontaktujte predajcu výrobkov značky Tanaka

ЗНАЧЕНИЕ НА СИМВОЛИТЕ
