KÄYTTÖOHJE HD 9204 MX Plus Kärcher

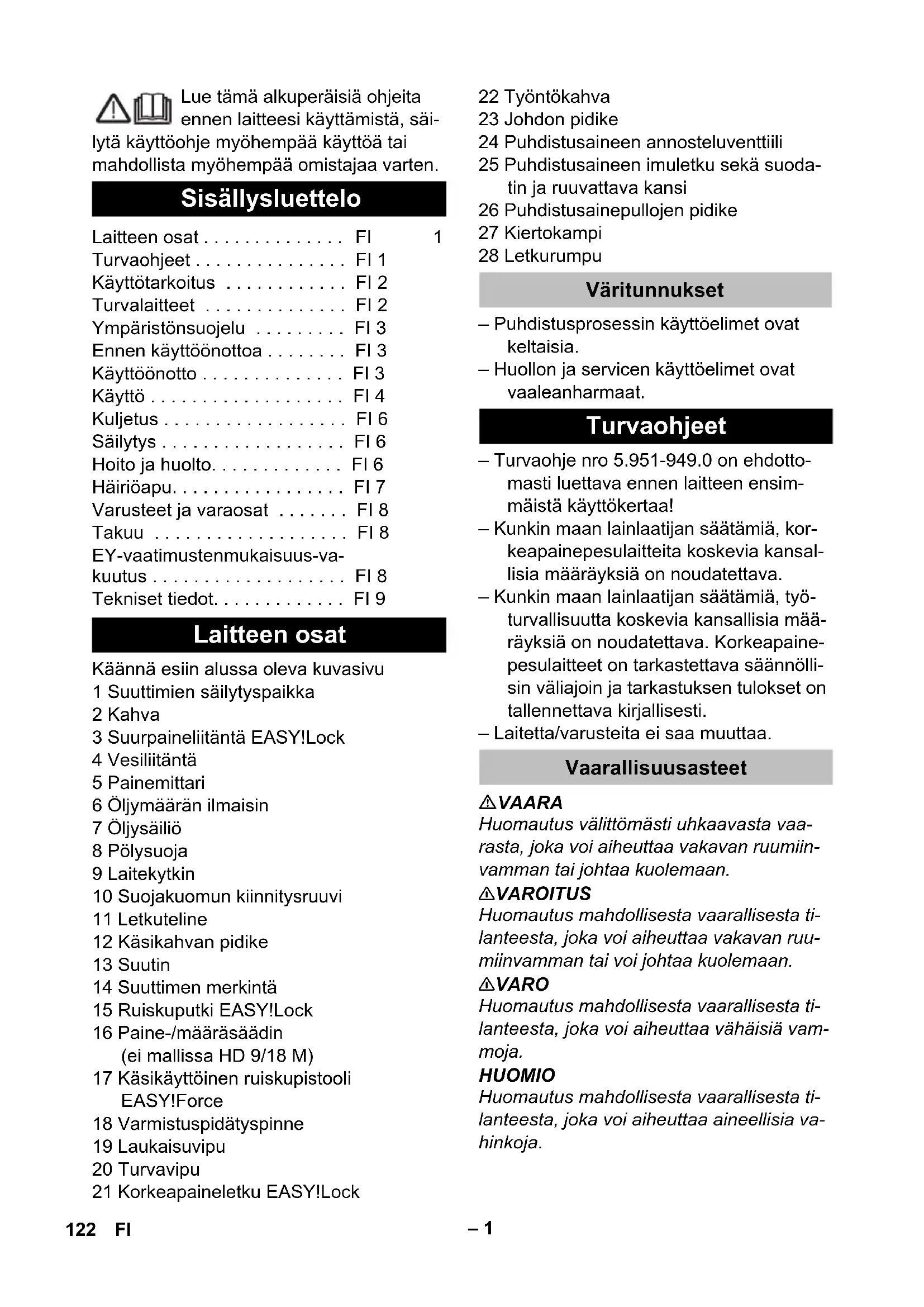

dB(A) 91 88 Drivmedel Oljemängd l 0,5 0,75 Oljesorter SAE 90 Hypoid Mått och vikt Längd mm 554 Bredd mm 509 Höjd mm 1000 Vikt utan tillbehör (MX) kg 48,6 42,1 (49) 47 (55) 48 (50) 121SV– 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Käännä esiin alussa oleva kuvasivu 1 Suuttimien säilytyspaikka 2 Kahva 3 Suurpaineliitäntä EASY!Lock 4 Vesiliitäntä 5 Painemittari 6 Öljymäärän ilmaisin 7 Öljysäiliö 8 Pölysuoja 9 Laitekytkin 10 Suojakuomun kiinnitysruuvi 11 Letkuteline 12 Käsikahvan pidike 13 Suutin 14 Suuttimen merkintä 15 Ruiskuputki EASY!Lock 16 Paine-/määräsäädin (ei mallissa HD 9/18 M) 17 Käsikäyttöinen ruiskupistooli EASY!Force 18 Varmistuspidätyspinne 19 Laukaisuvipu 20 Turvavipu 21 Korkeapaineletku EASY!Lock 22 Työntökahva 23 Johdon pidike 24 Puhdistusaineen annosteluventtiili 25 Puhdistusaineen imuletku sekä suoda- tin ja ruuvattava kansi 26 Puhdistusainepullojen pidike 27 Kiertokampi 28 Letkurumpu – Puhdistusprosessin käyttöelimet ovat keltaisia. – Huollon ja servicen käyttöelimet ovat vaaleanharmaat. – Turvaohje nro 5.951-949.0 on ehdotto- masti luettava ennen laitteen ensim- mäistä käyttökertaa! – Kunkin maan lainlaatijan säätämiä, kor- keapainepesulaitteita koskevia kansal- lisia määräyksiä on noudatettava. – Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti. – Laitetta/varusteita ei saa muuttaa. VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. Sisällysluettelo Laitteen osat . . . . . . . . . . . . . . FI 1 Turvaohjeet . . . . . . . . . . . . . . . FI 1 Käyttötarkoitus . . . . . . . . . . . . FI 2 Turvalaitteet . . . . . . . . . . . . . . FI 2 Ympäristönsuojelu . . . . . . . . . FI 3 Ennen käyttöönottoa . . . . . . . . FI 3 Käyttöönotto . . . . . . . . . . . . . . FI 3 Käyttö . . . . . . . . . . . . . . . . . . . FI 4 Kuljetus . . . . . . . . . . . . . . . . . . FI 6 Säilytys . . . . . . . . . . . . . . . . . . FI 6 Hoito ja huolto. . . . . . . . . . . . . FI 6 Häiriöapu. . . . . . . . . . . . . . . . . FI 7 Varusteet ja varaosat . . . . . . . FI 8 Takuu . . . . . . . . . . . . . . . . . . . FI 8 EY-vaatimustenmukaisuus-va- kuutus . . . . . . . . . . . . . . . . . . . FI 8 Tekniset tiedot. . . . . . . . . . . . . FI 9 Laitteen osat Väritunnukset Turvaohjeet Vaarallisuusasteet 122 FI– 2 Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa- rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen. Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman jär- jestelmäerotintinta. Tällöin on käy- tettävä KÄRCHER:in soveltuvaa järjestel- mäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. 몇 VARO Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen. Käytä tätä painepesuria ainoastaan – puhdistamiseen matalapainesuihkulla ja puhdistusaineella (esim. koneet, ajo- neuvot, rakennukset ja työkalut), – puhdistamiseen korkeapainesuihkulla ilman pesuainetta (esim. julkisivut, te- rassit, puutarhalaitteet). Pinttyneen lian puhdistamiseen suositte- lemme erikoisvarusteena saatavaa lianjyr- sintä. HD...Plus:san toimituslaajuuteen kuuluu li- kajyrsin. Veden laatuvaatimukset: HUOMIO Korkeapainelaitteistossa saa käyttää aino- astaan puhdasta vettä. Epäpuhtaudet joh- tavat ennenaikaiseen kulumiseen tai ker- rostumien muodostumiseen. Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää: Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa. Kun vesimäärää vähennetään paine-/mää- räsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun puo- lelle. Kun käsiruiskupistoolin liipaisin päästetään irti, painekytkin kytkee pumpun pois päältä, suurpainesuihku pysähtyy. Kun liipaisimes- ta vedetään, pumppu kytkeytyy taas päälle. Varoventtiili avautuu sallitun käyttöylipai- neen ylittyessä; vesi virtaa takaisin pumpun imupuolelle. Ylivirtausventtiili, painekytkin ja varoventtiili on säädetty tehtaalla ja sinetöity lyijyllä. Ainoastaan asiakaspalvelu voi suorittaa säädön. Laitteessa olevat symbolit Käyttötarkoitus pH-arvo 6,5...9,5 sähkönjohtokyky * Tuoreveden sähkönjohta- vuus +1200 µS/cm erotettavissa olevat aineet

/l) Rauta < 0,5 mg/l Mangaani < 0,05 mg/l Kupari < 2 mg/l Aktiivikloori < 0,3 mg/l ei saa haista epämiellyttävälle

• Maksimi yhteensä 2000 µS/cm

• Näytetilavuus 1 l, laskeutusaika 30 mi- nuuttia *** ei hankaavia aineita Turvalaitteet Ylivirtausventtiili painekytkimellä Turvaventtiili 123FI– 3 Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjät- teenä. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH – Tarkasta pakkauksen sisältö sitä puret- taessa. – Jos havaitset kuljetusvaurioita, ota välit- tömästi yhteys jälleenmyyjään. Lue öljymäärämittari laitteen ollessa py- säytettynä. Öljyn pinnan tulee olla mo- lempien osoittimien yläpuolella. Irrota kuomun kiinnitysruuvi ja poista kuomu. Katkaise öljysäiliön kannessa oleva kärki. Kiinnitä kuomu. Huomautus: EASY!Lock-järjestelmä yh- distää komponentit pikakierteellä vain yh- dellä kierroksella nopeasti ja varmasti. Asenna suutin suihkuputkeen (säätö- renkaan merkintä ylöspäin) ja kiristä kä- sitiukkuuteen (EASY!Lock). Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock). Yhdistä korkeapaineletku käsikäyttöi- seen ruiskupistooliin ja laitteen korkea- paineliitäntään ja kiristä käsin (EASY!Lock). Työnnä kiertokampi letkukelan akseliin, kunnes se lukkiutuu. Suorista korkeapaineletku ennen sen kelaamista. Kelaa korkeapaineletku tasaisesti ker- roksittain letkukelalle kiertokampea kiertämällä. Valitse kiertosuunta siten, että korkeapaineletku ei nurjahda. Yhdistä korkeapaineletku käsikäyttöi- seen ruiskupistooliin ja kiristä käsin (EASY!Lock). 몇 VAROITUS Loukkaantumisvaara! Laitteen, varustei- den, tulojohtojen ja liitäntöjen on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää. Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Paristoja, öljyjä ja saman- kaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi- ta kuluneet laitteet asianmukai- siin keräyspisteisiin. Ennen käyttöönottoa Purkaminen pakkauksesta Öljymäärän tarkistaminen Öljysäiliön ilmausaukon avaaminen Varusteiden asennus Koneet, joissa ei ole letkukelaa: Koneet, joissa on letkukela: Käyttöönotto

124 FI– 4 몇 VAARA Sähköiskun aiheuttama loukkaantumisvaara. – Laitteen tulee ehdottomasti olla liitetty- nä sähköverkkoon sähköpistokkeella. Kiinteä sähköverkkoon liittäminen on kielletty. Pistoke toimii erottimena säh- köverkosta. – Liitä laite ainoastaan verkkovirtaan. – Sähköliitännän suurinta sallittua verk- kovastusta ei saa ylittää (katso tekniset tiedot). Jos ilmenee epäselvyyksiä kos- kien verkkoliitäntäsi käytettävissä ole- vaa verkkovastusta, ota yhteys ener- giansyöttöyhtiöösi. – Käytetyn jatkojohdon pistokkeen ja kyt- kimen on oltava vesitiivis. – Käytä riittävän suuren poikkileikkauk- sen omaavaa jatkokaapelia (katso "Tekniset tiedot") ja vedä se kokonaan ulos kelalta. Liitäntäarvot katso tyyppikilpi/tekniset tiedot. Kelaa verkkokaapeli ulos kelalta ja levi- tä alustalle. Liitä virtapistoke pistorasiaan. 몇 VAROITUS Noudata vesilaitoksen ohjeita. Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman jär- jestelmäerotintinta. Tällöin on käy- tettävä KÄRCHER:in soveltuvaa järjestel- mäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. 몇 VARO Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen. Katso liitäntäarvot teknisistä tiedoista. Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 1“) laitteen vesilii- täntään ja tulovesiliitäntään (esim. vesi- hanaan). Huomautus: Tuloletku ei sisälly tuotteen toimitukseen. Avaa veden syöttöputki. Kiinnitä imuletku (tilausnumero 4.440- 270.0) vesiliitäntään. Kiinnitä suodatin (tilausnumero 4.730- 012.0) imuletkuun. Laitteen ilmaaminen: Kierrä suutin irti. Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia. Anna laitteen käydä n. 10 sekuntia - sammuta sitten. Toista toimenpide use- aan kertaan. Kytke laite pois päältä ja kierrä suutin kiinni. VAARA Räjähdysvaara! Älä suihkuta mitään palavia nesteitä. Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruis- kupistoolista ja ruiskuputkesta. Loukkaantumisvaara! Liipaisinvipua ja var- mistusvipua ei saa lukita käytön aikana. Loukkaantumisvaara! Ota yhteys asiakas- palveluun, jos varmistusvipu on vahingoit- tunut. Loukkaantumisvaara suurpainevesisuih- kun johdosta. Ennen kaikkia töitä laitteelle on käsiruiskupistoolissa oleva lukitusvaste työnnettävä eteen. 몇 VARO Moottorien pesu on sallittu vain paikoissa, joissa on asianmukainen öljynerotin (ympä- ristönsuojelu) HUOMIO Tukkeutumisvaara. Laita suuttimet varust- elokeroon aina suutinreikä ylöspäin. Sähköliitäntä Vesiliitäntä Liitäntä vesijohtoon Veden ottaminen avoimista säiliöistä Käyttö 125FI– 5 Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua. Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu. Huomautus: Laite on varustettu painekytkimellä. Moot- tori käynnistyy vain silloin, kun käsiruisku- pistooli on avattu. Vedä korkeapaineletku kokonaan ulos letkukelalta. Aseta laitekytkin asentoon "l". Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin. Avaa käsiruiskupistooli. Säädä käyttöpaine ja syöttömäärä kier- tämällä (portaattomasti) paine- ja mää- räsäädintä (+/-) Vain HD 9/20-4...: Pienimmällä pumppausmäärällä moottorin hukkalämpö huolehtii veden lämmittämi- sestä n. 15 °C asteeseen. Sulje käsiruiskupistooli. Käännä suuttimen runkoa, kunnes ha- luamasi symboli on merkinnän kohdalla: 몇 VAROITUS Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa koh- detta. Käytä vain Kärcher:in hyväksymiä puhdistusaineita. Noudata puhdistusainei- den mukana tulleita annostelusuosituksia ja käyttöohjeita. Suojaa ympäristöä käyttä- mällä puhdistusaineita säästeliäästi. Noudata puhdistusaineiden turvallisuusoh- jeita. Kärcher-puhdistusaineet takaavat häiriöt- tömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistus- aineista. Aseta puhdistusainepullo laitteessa olevaan pidikkeeseen tai puhdistusai- nekanisteri laitteen viereen. Laittee- seen voi laittaa yhtäaikaisesti kaksi eri puhdistusainetta. Vedä puhdistusaineen imuletku ulos ja upota se puhdistusainepulloon tai -ka- nisteriin. Ruuvaa kansi pulloon tai kanisteriin. Aseta suutin kohtaan "CHEM". Käännä puhdis- tusaineen annos- teluventtiili halua- maasi puhdistus- aineeseen ja pi- toisuuteen. Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua). Huuhtele irrotettu lika suurpainesuih- kulla pois. Huuhtele suutin käytön jälkeen puhtaal- la vedellä. Kierrä annosteluventtiili suu- rimmalle puhdistusaineväkevyydelle. Käynnistä laite ja huuhtele minuutin ajan. Sulje käsiruiskupistooli. Laite kytkeytyy pois päältä. Avaa käsiruiskupistooli. Laite kytkeytyy jälleen päälle. Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen Käyttö suurpaineella Suihkutyypin valinta Pyöreä korkeapainesuihku (0°) erittäin pinttyneen lian puhdis- tamiseen Pienpainelaakasuihku (CHEM) on tarkoitettu puhdistusaine- käyttöön tai puhdistukseen pie- nellä paineella Laakakorkeapainesuihku (25°) lian puhdistamiseen laajoilta pinnoilta Käyttö puhdistusaineella Suositeltavat puhdistusmenetelmät Käytön keskeytys 126 FI– 6 Sulje veden syöttöputki. Avaa käsiruiskupistooli. Käynnistä pumppu laitekytkimellä, ja anna sen käydä 5–10 sekuntia. Sulje käsiruiskupistooli. Aseta laitekytkin asentoon "0/OFF". Vedä virtapistoke pistorasiasta. Huo- lehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kosteat. Irrota vesiliitäntä. Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta. Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin. Vain HD 9/20-4...: VAARA Palovammavaara kuuman veden vuoksi. Pois päältä kytketyssä laitteessa oleva jäännösvesi voi kuumentua. Irrotettaessa veden tuloletkua laitteesta, kuumentunutta vettä voi ruiskuta ulos ja aiheuttaa palo- vammoja. Poista tuloletku vasta, kun laite on jäähtynyt. Laita käsiruiskupistooli pidikkeeseen. Kerää korkeapaineletku kokoon ja ri- pusta se omaan säilytyspaikkaansa. tai Kelaa korkeapaineletku letkukelalle. Lukitse letkukela työntämällä kierto- kammen kahva sisään. Kierrä liitäntäkaapeli kaapelinpitimen ympärille. Kiinnitä pistoke kiinnittimeensä. HUOMIO Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen. Säilytä laitetta paikassa, jonka lämpötila ei laske nollan alapuolelle. Poista vesi. Pumppaa laitteen läpi tavallista jäänes- toainetta. Huomautus: Käytä kaupasta saatavaa autojen glykoli- pohjaista jäätymisenestoainetta. Noudata jäätymisenestoaineen valmistajan ilmoittamia käyttöohjeita. Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi kuljetettaessa laitteen paino. HUOMIO Suojaa liipaisinvipu kuljetuksen aikana vaurioilta. Kun siirrät pesuria pitempiä matkoja, tartu kiinni kahvasta ja vedä laitetta pe- rässäsi. Laitteet ilman letkukelaa, käännä työtö- sanka alas kantamista varten. Kanna laitetta kahvoista, ei työntösangasta. Ennen kuljetusta makuuasennossa, ota puhdistusainepullot pidikkeestä ja sulje ne. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi säilytettäessä laitteen paino. Tätä laitetta saa säilyttää vain sisätiloissa. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Huomautus: Jäteöljyn hävittämisen saa suorittaa vain paikallinen jäteöljyn keräilypiste. Luovuta öljy keräyspisteeseen. Ympäristön likaami- nen jäteöljyllä on rangaistavaa. Laitteen kytkeminen pois päältä Laitteen säilytys Suojaaminen pakkaselta Jos laitetta ei voi säilyttää pakkasvapaassa paikassa: Kuljetus Säilytys Hoito ja huolto 127FI– 7 Voit solmia säännöllisen turvatarkastusso- pimuksen tai huoltosopimuksen myyjäliik- keesi kanssa. Kysy meiltä neuvoa. Tarkasta sähköliitoskaapeli vaurioiden varalta (sähköiskun vaara), jos kaapeli on vaurioitunut, anna välittömästi val- tuutetun asiakaspalvelun / sähköam- mattilaisen vaihtaa kaapeli. Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi. Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolelle tippuvaa vesipisa- raa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakas- palveluun. Tarkasta öljymäärä. Jos öljy on maito- maista (vettä öljyssä), ota heti yhteys asiakaspalveluun Puhdista vesiliitännän sihti. Puhdista puhdistusaineen imuletkun suodatin. Puhdista hienosuodatin. Poista laitteesta paine. Irrota kuomun kiinnitysruuvi ja poista kuomu. Kierrä kansi suodattimineen irti. Puhdista suodatin puhtaalla vedellä tai paineilmalla. Kokoa yhteen päinvastaisessa järjes- tyksessä. Anna asiakaspalvelun suorittaa laitteen huolto. Vaihda öljy. Huomautus: Öljymäärä ja -laji, katso kohtaa "Tekniset tiedot". Irrota kuomun kiinnitysruuvi ja poista kuomu. Poista öljysäiliön kansi. Nosta laite pystyyn. Laske öljy kokoamissäiliöön. Täytä hitaasti uudella öljyllä; ilmakupli- en pitää päästä poistumaan. Laita öljysäiliön kansi paikalleen. Kiinnitä kuomu. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. – Virtapistoke on vedettävä irti pistorasi- asta ennen kaikkia laitteeseen kohdis- tuvia töitä. – Anna valtuutetun asiakaspalvelun tar- kastaa ja korjata sähkölaitteet. – Ota yhteys valtuutettuun asiakaspalve- luun häiriötapauksissa, joita ei ole lue- teltu tässä luvussa, jos olet epävarma tai, jos tässä ohjeessa niin neuvotaan. Tarkasta sähköliitosjohto Tarkasta verkkojännite. Säädä valintakytkin kohtaan "0" ja anna moottorin jäähtyä 5 min. Jos häiriö toistuu yhä, tarkastuta laite asiakaspalvelussa. Jos kyseessä on sähkövika, ota yhteys asiakaspalveluun. Aseta suutin kohtaan "Korkeapaine". Puhdista suutin. Vaihda suutin uuteen. Ilmaa laite (katso kohtaa "Käyttöönotto"). Tarkista vedentulomäärä (katso Tekni- set tiedot). Puhdista vesiliitännän sihti. Tarkista kaikki pumpun tulojohdot. Ota tarvittaessa yhteys asiakaspalve- luun. Turvatarkastussopimus/ huoltosopimus Jokaisen käyttökerran jälkeen Viikoittain Vain HD 9/20-4: Joka 500. käyttötunti, vähintään vuosittain Öljynvaihto Häiriöapu Laite ei toimi Laitteeseen ei tule painetta 128 FI– 8 3 laitteen alapuolelle tippuvaa vesipisaraa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakaspalveluun. Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa. Tarkasta veden ja puhdistusaineen imuletkujen tiiviys. Sulje puhdistusaineen annosteluventtii- li, kun et käytä puhdistusainetta. Ilmaa laite (katso kohtaa "Käyttöönotto"). Ota tarvittaessa yhteys asiakaspalveluun. Aseta suutin kohtaan "CHEM". Tarkasta/puhdista puhdistusaineen imuletku ja suodatin Avaa puhdistusaineen annosteluventtii- li tai tarkasta/puhdista. Ota tarvittaessa yhteys asiakaspalveluun. Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivus- tolla www.kaercher.com. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat ta- kuuehdot. Materiaali- ja valmistusvirheistä ai- heutuvat virheet laitteessa korjaamme takuuai- kana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun huoltoon. Vakuutamme, että alla mainitut tuotteet vastaa- vat suunnittelultaan ja rakenteeltaan sekä val- mistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuottee- seen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/04/01 Pumppu ei ole tiivis Pumppu nakuttaa Laite ei ime puhdistusainetta Varusteet ja varaosat Takuu EY-vaatimustenmukaisuus- vakuutus Tuote: korkeapainepesuri Tyyppi: 1.524-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2000/14/EY Sovelletut harmonisoidut standardit EN 60335–1 EN 60335–2–79 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2014 EN 62233: 2008 HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19 EN 61000–3–3: 2006 HD 6/16, HD 9/20: EN 61000–3–11: 2000 Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: Taattu: HD 6/11 83 84 HD 6/15 83 84 HD 6/16 83 84 HD 9/19 89 91 HD 9/20 87 88 Chairman of the Board of Management Director Regulatory Affairs & Certification 129FI– 9 Tekniset tiedot Tyyppi HD 6/11-4 M 1.524-901.0 HD 6/15-4 M 1.524-907.0 HD 6/16-4 M 1.524-900.0 1.524-903.0 1.524-909.0 HD 6/16-4 MX 1.524-904.0 GB AU EU Verkkoliitäntä Jännite V 100 240 230 Virtatyyppi Hz 1~ 50 Moottorin kierrosluku 1/min 1400 Liitosjohto kW 2,9 3,3 3,4 Sulake (hidas, tyyppi C) A 30 16 Suojatyyppi IPX5 Suurin sallittu verkkovastus Ohmia - 0,294+j0,184 Jatkokaapeli 30 m mm

• 2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/h (l/min) 600 (10) Imukorkeus otettaessa vettä avosäiliös- tä (veden lämpötila 20°C) m0,5 Tulopaine (maks.) MPa 1 Suoritustiedot Käyttöpaine, vesi (vakiosuuttimella) MPa 3 p. 11
• Vakiosuuttimen suutinkoko 045 040 038 Maks. käyttöylipaine MPa 14 18 19 Syöttömäärä l/h (l/min) 250 p. 600
• (4,2 p. 10
• ) 300 p. 600
• (5 p. 10
• ) Puhdistusaineen imeminen l/h (l/min) 0 p. 40
• (0 ,7) Maks. käsiruiskupistoolin takaiskuvoima N 30 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo Käsiruiskupistooli m/s p. 0

<2,5 Suihkuputki m/s

dB(A) 69 Epävarmuus K

dB(A) 1 Äänitehotaso L

dB(A) 84 Käyttöaineet Öljyn määrä l 0,5 Öljyn laatu SAE 15W40 Mitat ja painot Pituus mm 554 Leveys mm 509 Korkeus mm 1000 Paino ilman varusteita (MX) kg 44,5 54 48 (50) 130 FI– 10 Tyyppi HD 7/12-4 M 1.524-902.0 HD 7/16-4 M 1.524-911.0 HD 7/18-4 M 1.524-910.0 1.524-913.0 1.524-912.0 HD 7/18-4 MX 1.524-914.0

Verkkoliitäntä Jännite V 220 400 Virtatyyppi Hz 1~ 60 3~ 60 3~ 50 Moottorin kierrosluku 1/min 1400 1680 1400 Liitosjohto kW 3,5 4,1 4,7 Sulake (hidas, tyyppi C) A 20 16 Suojatyyppi IPX5 Suurin sallittu verkkovastus Ohmia - - - Jatkokaapeli 30 m mm

• 4,0 2,5 2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/h (l/min) 700 (11,7) Imukorkeus otettaessa vettä avosäiliös- tä (veden lämpötila 20°C) m0,5 Tulopaine (maks.) MPa 1 Suoritustiedot Käyttöpaine, vesi (vakiosuuttimella) MPa 3 p. 12
• Vakiosuuttimen suutinkoko 054 045 042 Maks. käyttöylipaine MPa 14 19 21 Syöttömäärä l/h (l/min) 300 p. 700
• (5 p. 11
• ,67) Puhdistusaineen imeminen l/h (l/min) 0 p. 40
• (0 ,7) Maks. käsiruiskupistoolin takaiskuvoima N 30 35 37 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo Käsiruiskupistooli m/s p. 0

<2,5 Suihkuputki m/s

dB(A) 69 75 Epävarmuus K

dB(A) 1 Äänitehotaso L

dB(A) 84 90 Käyttöaineet Öljyn määrä l 0,5 Öljyn laatu SAE 15W40 SAE 90 Hypoid Mitat ja painot Pituus mm 554 Leveys mm 509 Korkeus mm 1000 Paino ilman varusteita (MX) kg 47,5 44,5 49 (52) 131FI– 11 Tyyppi HD 9/18 M 1.524-916.0 HD9/19 M 1.524-915.0 1.524-919.0 HD 9/20-4 M 1.524-924.0 HD 9/20-4 MX 1.524-927.0

Verkkoliitäntä Jännite V 220 400 Virtatyyppi Hz 3~ 60 3~ 50 Moottorin kierrosluku 1/min 3370 2800 1400 Liitosjohto kW 6,7 6,8 6,9 Sulake (hidas, tyyppi C) A 20 16 Suojatyyppi IPX5 Suurin sallittu verkkovastus Ohmia - - 0,222+j0,139 Jatkokaapeli 30 m mm

• 4,0 2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/h (l/min) 900 (15) Imukorkeus otettaessa vettä avosäiliös- tä (veden lämpötila 20°C) m0,5 Tulopaine (maks.) MPa 1 Suoritustiedot Käyttöpaine, vesi (vakiosuuttimella) MPa 18 4 p. 18
• ,5 4 p. 20
• Vakiosuuttimen suutinkoko 053 050 Maks. käyttöylipaine MPa 23 22,5 22 Syöttömäärä l/h (l/min) 900 (15) 450 p. 890
• (7,5 ,8) p. 14

(7,7...15) Puhdistusaineen imeminen l/h (l/min) 0...40 (0...0,7) Maks. käsiruiskupistoolin takaiskuvoi-

N49 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo Käsiruiskupistooli m/s

<2,5 Suihkuputki m/s

dB(A) 76 75 Epävarmuus K

dB(A) 2 1 Äänitehotaso L
