Tuotemerkki	Festool
Malli	T 15+3 Li
Tuotetyyppi	Langaton ruuvaus- ja porakone
Moottorin jännite	14,4–15,6 V
Tyhjäkäyntinopeus (1. nopeus)	0–450 r/min
Tyhjäkäyntinopeus (2. nopeus)	0–1500 r/min
Max. vääntömomentti (pehmeä ruuvaus/puu)	27 Nm
Max. vääntömomentti (kova ruuvaus/metalli)	40 Nm
Istukan kiristysalue	1,5–13 mm
Työkalunpidin karan sisällä	1/4" (kuusikulmainen)
Paino (ilman akkua)	1,0 kg
Akku	Li-Ion 14,4 V, 4,2 Ah
Laturi	TCL 3, 220–240 V ~, 50/60 Hz
Latausaika (4,2 Ah) – 80 %	noin 70 min
Latausaika (4,2 Ah) – 100 %	noin 90 min
Päätoiminnot	Poraus, ruuvaus, vääntömomentin säätö (0,5–8 Nm)
LED-valaistus	Sisäänrakennettu, syttyy kytkimellä
Vyöklipsi	Sisäänrakennettu
Äänimerkki	Ylikuormituksen, akun tyhjenemisen tai ylikuumenemisen yhteydessä
Automaattinen pysäytys	Kun asetettu vääntömomentti saavutetaan
Huolto	Puhdista ilma-aukot ja koskettimet
Varaosat	Alkuperäiset Festool-varaosat, saatavilla osoitteesta www.festool.com/Service
Korjattavuus	Vain valtuutetut Festool-huoltoliikkeet

Usein kysytyt kysymykset - T 15+3 Li FESTOOL

Kuinka säätää ruuvausmomentti?

Käytä momentinsäätöpyörää [1-12] valitaksesi arvon välillä 0,5–8 Nm. Äänimerkki kuuluu ja työkalu pysähtyy, kun momentti saavutetaan.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että laturi on kytketty ja LED näyttää normaalia tilaa. Jos punainen LED vilkkuu, voi olla kosketusvika tai viallinen akku. Katso käyttöohjeen luku 6.3.

Kuinka vaihtaa pyörimissuunta?

Käytä kytkintä [1-4]: vasemmalle oikeakätistä pyörimistä varten, oikealle vasenkätistä. Tee säätö vain, kun työkalu on pysäytetty.

Mikä on 4,2 Ah akun latausaika?

TCL 3 -laturilla akku saavuttaa 80 % noin 70 minuutissa ja 100 % noin 90 minuutissa.

Voinko käyttää 13 mm poranteriä?

Kyllä, poranteräistukka hyväksyy enintään 13 mm poranterät. Käytä BF-FX-tukkaa tai Centrotec-sovitinta.

Kuinka tietää, onko akku tyhjä?

Kun painat kytkintä, kapasiteettinäyttö [1-10] näyttää varauksen tilan. Äänimerkki 'piip — —' kuuluu, jos akku on tyhjentynyt tai kone ylikuormittunut.

Mitä tarkoittaa äänimerkki 'piip piip piip'?

Tämä merkki ilmaisee ylikuumenemista tai Li-ion-akun vikaa. Anna akun jäähtyä ja tarkista sen tila laturilla.

Kuinka puhdistaa ruuvauskone?

Pidä työkalun, laturin ja akun ilma-aukot ja koskettimet puhtaina. Käytä kuivaa liinaa. Älä käytä nesteitä.

Mistä löydän varaosia?

Käytä ainoastaan alkuperäisiä Festool-varaosia. Käy osoitteessa www.festool.com/Service löytääksesi valtuutetun huoltoliikkeen.

Voinko käyttää tätä ruuvauskonetta metallin poraamiseen?

Kyllä, pora-ruuvauskone T 15+3 Li on suunniteltu metallin, puun, muovin ja vastaavien materiaalien poraamiseen. Suurin vääntömomentti metallin porauksessa on 40 Nm.

KÄYTTÖOHJE T 15+3 Li FESTOOL

Alkuperäiset käyttöohjeet

1 T u r v a o h j e e t

1.1 Yleiset turvaohjeet

Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1.2 Konekohtaiset turvaohjeet

• Pidä laitteesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai ruuvi voi osua piilossa oleviin sähköjohtoihin. Käyttötarvikkeen tai ruuvin koskettaminen jännitteelliseen johtoon voi tehdä myös laitteen metalliset osat jännitteenalaisiksi ja aiheuttaa sähköiskun.
• Tätä latauslaitetta saavat käyttää vähintään 8-vuotiaat lapset sekä henkilöt, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai puutteellinen kokemus ja tietämys koneen käytöstä, jos asianomainen vastuuhenkilö valvoo käyttöä tai on opastanut heille laitteen turvallisen käytön ja he ymmärtävät laitteen käytöstä syntyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Puhdistusta ja käyttäjän suorittamaa huoltoa ei saa antaa lasten tehtäväksi ilman vastuuhenkilön valvontaa.

- Käytä sopivia henkilökohtaisia suojavarusteita: kuulosuojaimia, suojalaseja, pölynaamaria tehdessäsi pölyävää työtä, suojakäsineitä työstäessäsi karheita materiaaleja ja vaihtaessasi työkalua.

VARO! Takaisku!

Koneen runko pyörähtää: kytke laite välittömästi pois päältä!

• Älä lukitse käyttökytkintä jatkuvan käytön asentoon!
• Älä avaa akkua tai latauslaitetta!
• Suojaa latauslaite metalliosilta (esim. metallilastuilta) tai nesteiltä!
• Älä käytä muiden valmistamia akkuja, älä käytä muiden valmistamia latauslaitteita!
• Suojaa akku kuumuudelta, esim. myös jatkuvalta auringonpaisteelta ja tulelta!
• Älä missään tapauksessa sammuta palavia litiumioniakkuja vedellä! Käytä hiekkaa tai palonsammutuspeitettä.
• Tarkasta vaaran välttämiseksi pistoke ja johto säännöllisesti ja anna vaihtaa ne vau-riotapauksessa valtuutetussa huoltokorjaamossa.
• Vedä verkkopistoke irti pistorasiasta, kun latauslaite ei ole käytössä.

1.3 Päästöarvot

Normin EN 60745 mukaan määritellyt arvot ovat tyypillisesti:

Käytä kuulosuojaimia!

Määritetty tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuustekijä K normin EN 60745 mukaan:

Poraaminen metalliin a _h < 2,5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ruuvaaminen a _h < 2,5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttöso- velluksia.

3 Tekniset tiedot

Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

2 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Käytä kuulosuojaimia!

Käytä suojahansikkaita!

Käytä suojalaseja!

Ei kuulu kunnallisjätteisiin.

Akkukäyttöinen porakone/ruuvinväännin		T12 + 3	T15 + 3	T18 + 3
Moottorin jännite		10,8 - 12 V	14,4 - 15,6 V	18 V
Kierrosluku kuormittamatto- mana*	1. vaihde		0 - 450 min ^-1
	2. vaihde		0 - 1500 min ^-1
Maks. vääntömomentti	Pehmeä ruuvaus- alusta (puu)	20 Nm	27 Nm	30 Nm
	Kova ruuvausalusta (metalli)	34 Nm	40 Nm	45 Nm
Kirstysmomentin säätöalue**	1./2. nopeusalue		0,5 - 8 Nm
Poraistukan kiinnitysalue			1,5 - 13 mm
Poranterän maks. halkaisija.	puulle	25 mm	35 mm	45 mm
	metallille	14 mm	16 mm	16 mm
Teräkiinnitin porankarassa			1/4"
Paino ilman akkua Centrotec-istukan kanssa		1,0 kg	1,0 kg	1,05 kg

Latauslaite	TCL 3
Verkkojännite (tulo)	220 - 240 V ~
Verkkotaajuus	50/60 Hz
Latausjännite (lähtö)	10,8 - 18 V=
Pikalataus	Maks. 3 A
Sykkivä ylläpitolataus (NiCd, NiMH)	n. 0,06 A
Latausajat BP-, BPS- ja BPC-akuille

Latauslaite TCL 3

Lilon 1,5 Ah, 80 %/100 % noin 25/35 min.

Lilon 3,0 Ah, 80 %/100 % noin 55/70 min.

Lilon 4,2 Ah, 80 %/100 % noin 70/90 min.

Sallittu käyttölämpötila-alue

Lämpötilavalvonta NTC-vastuksen kanssa

Suojausluokka /II

Akku BPC 12 Li BPC 15 Li BPC 18 Li

Jännite	10,8 V	14,4 V	18 V
Kapasiteetti	3,0 Ah	4,2 Ah	4,2 Ah
Paino	0,49 kg	0,58 kg	0,68 kg

* Kierroslukutiedot täyteen ladatulla akulla.
** Alemmilla vääntömomenttipykälillä maksimikierroslukua on alennettu.

4 Laitteen osat

[1-1] Akun avauspainikkeet
[1-2] Ruuvipalojen pidinura
[1-3] Käyttökytkin
[1-4] Myötä-/vastapäivään-kytkin
[1-5] LED-lamppu
[1-6] Nopeusaluekytkin
[1-7] Porauksen tunnus
[1-8] Ruuvauksen tunnus
[1-9] Ruuvauksen/porauksen vaihtokytkin
[1-10] Kapasiteettinäyttö
[1-11] Vyökiinnike
[1-12] Vääntömomentin säätöpyörä
[2-1] Akkusuojus
[3-1] LED-näyttö
[3-2] Johdon kelausura
[3B] Seinäkiinnitys

Mainitut kuvat ovat käyttöoppaan alussa.

5 Määräystenmukainen käyttö

Akkukäyttöinen porakone/ruuvinväännin soveltuu

• metallin, puun, muovien ja muiden vastaavien materiaalien poraamiseen,
• ruuvien ruuvaamiseen ja kiristämiseen.
• Festoolin saman jänniteluokan BPC- ja BPSmallisarjojen akkujen kanssa käyttöön.

Latauslaite TCL 3 soveltuu

• Festoolin akkujen lataamiseen: BP, BPS ja BPC (NiMH, NiCd, Lilon tunnistetaan automaattisesti.)
• vain sisäkäyttöön.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista, näihin kuuluu myös jatkuva teollisuuskäyttö.

6 Käyttöönotto

6.1 Latauslaitteen johdon kelausura [3-2]

Ennen käyttöönottoa johto täytyy kelata kokonaan auki syvennyksestä.

6.2 Akun vaihtaminen [2]

① Akku on toimitettaessa välittömästi käyttövalmis ja sitä voidaan ladata koska vain.
① NiMH- tai NiCd-akkuja käytettäessä esiin jäävä aukko voidaan sulkea suojuksella [2-1].

Kapasiteettinäyttö [1-10] näyttää automaattisesti käyttökytkimen [1-3] kytkennän yhteydessä akun varaustilan:

(ei NiCd- ja NiMH-akkujen kanssa)

Suositus: lataa akku ennen käytön jatkamista.

6.3 Akun lataaminen [3A]

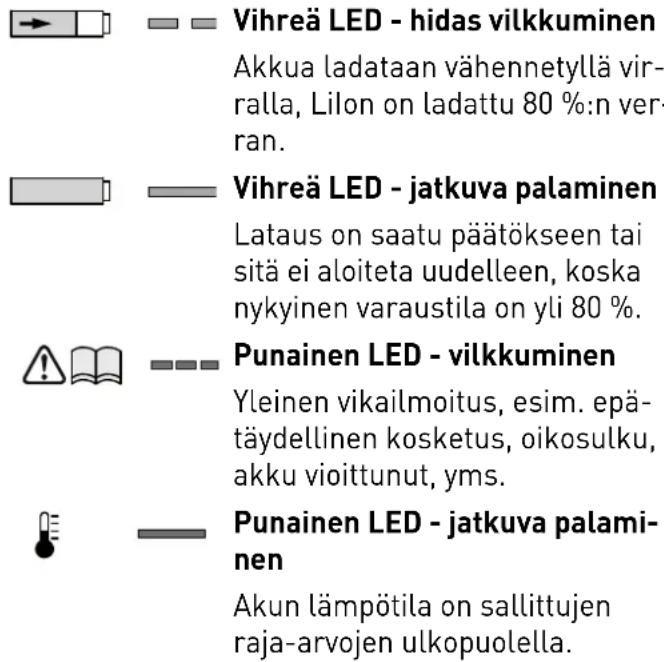

Latauslaitteen LED [3-1] ilmoittaa latauslaitteen kulloisenkin käyttötilan.

Latauslaite on käyttövalmis.

Akkua ladataan maksimivirralla.

7 Säädöt

VAROITUS

Loukkaantumisvaara

▶ Säädöt vain silloin, kun kone on kytketty pois päältä!

7.1 Pyörintäsuunnan vaihtaminen [1-4]

• Kytkin vasemmalle = pyörintä myötäpäivään
• Kytkin oikealle = pyörintä vastapäivään
• Nopeusaluekytkin eteenpäin (numero 1 näkyvissä) = 1. nopeusalue
• Nopeusaluekytkin taaksepäin (numero 2 näkyvissä) = 2. nopeusalue

7.2 Nopeusalueen vaihtaminen [1-6]

7.3 Ruuvaus

Vaihtokytkimessä [1-9] oleva merkintä osoittaa ruuvaustunnusta [1-8].

Vääntömomentti vääntömomentin säätöpyörän [1-12] asetusta vastaavasti.

Asento 1 = pieni vääntömomentti

Asento 25 = suuri vääntömomentti

Äänimerkki saavutettaessa säädetty vääntömomentti, kone kytkeytyy pois päältä. Kone käynnistyy uudelleen vasta sitten, kun vapautat ja painat uudelleen käyttökytkintä [1-3].

7.4 Poraus

Vaihtokytkimessä [1-9] oleva merkintä osoittaa po-raustunnusta [1-7] = maks. vääntömomentti.

8 Teräkiinnitin, lisälaitteet

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

▶ Ota aina ennen kaikkia koneeseen liittyviä työtoimenpiteitä akku pois koneesta!

Tarvikkeiden ja työkalujen tilausnumerot voit katsoa Festoolin käyttö-/tuoteoppaasta tai Internetosoitteesta www.festool.com.

8.1 CENTROTEC-teräistukka [4]

CENTROTEC-varrella varustettujen terien nopea vaihto

Kiinnitä CENTROTEC-terät vain CENTROT-REC-teräistukkaan.

Käytä vaihdossa suojakäsineitä!

8.2 Poraistukka BF-FX [5]

Poranterien ja ruuvauskärkien kiinnittämiseen, joiden varren halkaisija enintään 13 mm.

Kiinnitä terä keskiöidysti poraistukkaan.

8.3 Kulmakiinnityskappale DD-AS [6]

Poraaminen ja ruuvaaminen suorassa kulmassa koneeseen nähden (osittain lisätarvike).

8.4 Epäkeskokappale DD-ES [7]

Ruuvaus reunan läheltä normin ISO 1173 mukaisilla ruuvauskärjillä (osittain lisätarvike).

8.5 Teräkiinnitin porankarassa [8]

Ruuvauskärjet voidaan laittaa suoraan porankaran kuusiokolokiinnittimeen.

9 Työskentely koneella

9.1 Päälle-/poiskytkentä [1-3]

Paina = PÄÄLLE, vapauta = POIS

① Kierroslukua voidaan ohjata portaattomasti sen mukaan, kuinka lujaa käyttökytkintä painetaan. LED-valo [1-5] syttyy, kun painat käyttökytkintä [1-3].

9.2 Ruuvauskärkien säilytyspaikka [1-2]

Magneettinen, ruuvauskärkien tai kärjenpitimien säilyttämiseen.

9.3 Varoitusäänimerkit

Varoitusäänimerkit annetaan seuraavissa käyttötiloissa ja kone sammuu:

Akku tyhjä tai kone ylikuormitettu.

• Vaihda akku.
• Kuormita konetta vähemmän.

Kone on ylikuumentunut.

- Koneen jäähdyttyä se voidaan ottaa jälleen käyttöön.

Lilon-akku on ylikuumentunut tai viallinen.

- Tarkasta akun jäähdyttyä sen toimintakyky latauslaitteella.

10 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

▶ Ota aina ennen kaikkia koneeseen liittyviä huol-to- ja kunnossapitotöitä akku pois koneesta!
▶ Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin kotelon avaamista, on suoritettava valtuutetussa huoltokorjaamossa.

Huolto ja korjaus vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/Service

Käytä vain alkuperäisiä Festool-va-raosia! Tilausnumero kohdassa: www.festool.com/Service

Noudata seuraavia ohjeita:

• Pidä sähkötyökalun tuuletusaukot vapaina ja puhtaina, jotta jäähdytys saadaan taattua.
  – Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina.

Akkua koskevat ohjeet

• Varastointi kuivassa ja viileässä säilytyspaikassa 5 °C ... 25 °C lämpötilassa.
  – Suojaa akut kosteudelta ja vedeltä sekä kuumuudelta.
• Älä jätä tyhjiä akkuja noin kuukautta pitemmäksi ajaksi latauslaitteeseen, jos latauslaite on irrotettu verkosta. Syväpurkautumisen vaara!
• Jos litiumionikakkuja säilytetään pitemmän aikaa käyttämättöminä, niiden tulisi olla ladattuja 40 % kapasiteetistaan (noin 15 min latausaika).
• Oikosulkujen välttämiseksi akkua kannattaa säilyttää oheisessa pakkauksessaan.
• Huomattavasti lyhentynyt käyttöaika latauskertojen jälkeen on merkki siitä, että akku ei toimi enää kunnolla ja täytyy korvata uudella.

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita koneet, tarvikkeet ja pakkaukset ympäristöä säästävään kierrätyspisteeseen. Noudata voimassaolevia kansallisia

määräyksiä.

Vain EU: EU-direktiivin 2002/96/EY mukaan käytöstä poistetut sähkökoneet ovat lajiteltavaa jätettä, joka on ohjattava asianmukaisesti ympäristöä säästävään kierrätykseen.

Palauta käytöstä poistetut tai vialliset akut ammattiliikkeeseen, Festool-asiakaspalveluun tai kunnalliseen kierrätyspisteeseen. (noudata omassa maassasi voimassaolevia määräyksiä). Akkujen täytyy olla palautuksen yhteydessä tyhjiksi purkautuneita. Siten akut ohjataan asianmukaisesti kierrätykseen.

Koskee vain EU-maita: EU-direktiivin 91/157/ETY mukaan vialliset tai käytöstä poistetut akut/paristot täytyy toimittaa kierrätykseen.

REACH:iin liittyvät tiedot:

www.festool.com/reach

12 Kuljetus

Lilon-akun sisältämä litiumekvivalenttimäärä on asiaankuuluvia raja-arvoja alhaisempi ja on testattu UN-käsikirjan ST/SG/AC.10/11/ver.3 osa lll, alakohta 38.3, mukaan. Siksi maakohtaiset ja kansainväliset vaarallisia aineita koskevat määräykset eivät koske erillistä tai laitteeseen kiinnitettyä Lilonakkua. Vaarallisia aineita koskevia määräyksiä täytyy kuitenkin mahdollisesti soveltaa siihen, mikäli kuljetus sisältää useampia akkuja. Tällaisessa tapauksessa voi olla tarpeen noudattaa erityisvaatimuksia.

13 EU-vaatimustenmukaisuusvakuutus

Akkukäyttöinen porakone/ Sarjanumero ruuvinväännin

T 12 + 3 497835

T 15 + 3 497836

CE-hyväksyntämerkinnän vuosi:2010

T 18 + 3 497933

CE-hyväksyntämerkinnän vuosi:2012

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normi-asiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Latauslaite Sarjanumero

TCL 3 10002345, 10004911

CE-hyväksyntämerkinnän vuosi: 2013

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normi-asiakirjojen asiaankuuluvien vaatimusten mukainen:

2004/108/EY, 2006/95/EY, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Tutkimus- ja tuotekehitysosaston sekä teknisen dokumentoinnin päällikkö

2013-05-22

Original brugsanvisning
