Mærke	Festool
Model	T 15+3 Li
Produkttype	Trådløs skruemaskine/boremaskine
Motorspænding	14,4 – 15,6 V
Tomgangshastighed (1. gear)	0 – 450 o/min
Tomgangshastighed (2. gear)	0 – 1500 o/min
Maks. drejningsmoment (blød skruning/træ)	27 Nm
Maks. drejningsmoment (hård skruning/metal)	40 Nm
Borepatron spændeområde	1,5 – 13 mm
Værktøjsholder i spindel	1/4" (sekskant)
Vægt (uden batteri)	1,0 kg
Batteri	Li-Ion 14,4 V, 4,2 Ah
Lader	TCL 3, 220–240 V ~, 50/60 Hz
Opladningstid (4,2 Ah) – 80 %	ca. 70 min
Opladningstid (4,2 Ah) – 100 %	ca. 90 min
Hovedfunktioner	Boring, skruning, drejningsmomentjustering (0,5–8 Nm)
LED-belysning	Integreret, tændes med kontakten
Bælteklips	Integreret
Lydsignal	Ved overbelastning, svagt batteri eller overophedning
Automatisk stop	Når indstillet drejningsmoment er nået
Vedligeholdelse	Rengør ventilationsåbninger og kontakter
Reservedele	Originale Festool, fås på www.festool.com/Service
Reparationsmuligheder	Kun autoriserede Festool-værksteder

Ofte stillede spørgsmål - T 15+3 Li FESTOOL

Hvordan justeres skruningsmomentet?

Brug drejningsmomentindstillingshjulet [1-12] til at vælge en værdi mellem 0,5 og 8 Nm. Et lydsignal lyder, og værktøjet stopper, når momentet er nået.

Hvad gør jeg, hvis batteriet ikke oplades?

Kontrollér, at laderen er tilsluttet, og at LED'en viser normal tilstand. Hvis den røde LED blinker, kan der være en kontaktfejl eller et defekt batteri. Se kapitel 6.3 i vejledningen.

Hvordan ændres rotationsretningen?

Brug kontakten [1-4]: til venstre for højre rotation, til højre for venstre rotation. Foretag kun denne justering, når værktøjet er stoppet.

Hvad er opladningstiden for 4,2 Ah-batteriet?

Med laderen TCL 3 når batteriet 80 % på ca. 70 minutter og 100 % på ca. 90 minutter.

Kan jeg bruge bor med 13 mm diameter?

Ja, borepatronen accepterer bor op til 13 mm diameter. Brug BF-FX-patronen eller Centrotec-adapteren.

Hvordan ved jeg, om batteriet er afladet?

Når du trykker på kontakten, viser kapacitetsindikatoren [1-10] ladetilstanden. Et lydsignal 'pip — —' lyder, hvis batteriet er afladet, eller maskinen er overbelastet.

Hvad betyder et lydsignal 'pip pip pip'?

Signalet indikerer overophedning eller en fejl på Li-ion-batteriet. Lad batteriet afkøle, og kontrollér dets tilstand med laderen.

Hvordan rengør jeg skruemaskinen?

Hold ventilationsåbninger og kontakter på værktøj, lader og batteri rene. Brug en tør klud. Brug ikke væsker.

Hvor finder jeg reservedele?

Brug kun originale Festool-reservedele. Gå til www.festool.com/Service for at finde et autoriseret værksted.

Kan jeg bruge denne skruemaskine til at bore i metal?

Ja, boremaskinen/skruemaskinen T 15+3 Li er designet til at bore i metal, træ, plast og lignende materialer. Maksimalt drejningsmoment ved metalboring er 40 Nm.

BRUGSANVISNING T 15+3 Li FESTOOL

1 Säkerhetsanvisningar

1 Sikkerhedsanvisninger

1.1 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "elværktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

1.2 Maskinspecifikke sikkerhedsanvisninger

• Tag altid kun fat i apparatets isolerede grebsflader, når du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme skjulte elledninger. Indsatsværktøjets eller skruens kontakt med en spændingsførende ledning kan også sætte apparates metaldele under spænding og forårsage elektrisk stød.
• Denne lader kan anvendes af børn fra 8 år og derover samt af personer med nedsat fysisk, sensorisk eller metal funktionsevne eller manglende erfaringer og viden, hvis de er under opsyn eller er instrueret i sikker brug af apparatet og forstår de deraf følgende farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er under opsyn.

- Brug egnede personlige værnemidler: Høreværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved ru materialer og ved skift af værktøj.

BEMAERK! Tilbageslag!

• Lås ikke tænd/sluk-knappen permanent!
• Åbn ikke akkuen og laderen!
• Beskyt laderen mod metaldele (f.eks. metalspåner) eller væsker!
• Anvend ikke akkuer eller ladere fra andre producenter!
• Beskyt akkuen mod varme, f.eks. også mod vedvarende solindstråling og brand!
• Sluk aldrig brændende lithium-ion-akkuer med vand! Anvend sand eller brandslukningstæppe.
• Kontrollér jævnligt stik og kabel for at undgå farer. I tilfælde af skader skal de udskiftes af et autoriseret serviceværksted.
• Træk stikket ud af stikkontakten, når opladeren ikke bruges.

1.3 Emissionsværdier

De målte værdier iht. EN 60745 ligger typisk på:

Lydtrykniveau L _PA = 65 dB(A)

Lydeffekt L WA = 76 dB(A)

Usikkerhed K = 3 dB

Bær høreværn!

De angivne emissionsværdier (vibration, støj)

• bruges til sammenligning af maskiner,
• men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug.
• repræsenterer de vigtigste anvendelsesformål for elværktøjet.

3 Tekniske data

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

2 S y m b o l

Advarsel om elektrisk stød

Læs vejledning/anvisninger!

Bær høreværn!

Beskyttelseshandsker påbudt!

Beskyttelsesbriller påbudt!

Bortskaffes ikke sammen med kommunalt affald.

Akku bore-skruemaskine		T12 + 3	T15 + 3	T18 + 3
Motorspænding		10,8 - 12 V	14,4 - 15,6 V	18 V
Omdrejninger i tomgang *	1. gear		0 - 450 min ^-1
	2. gear		0 - 1500 min ^-1
Maks. drejningsmoment	Blødt materiale (træ)	20 Nm	27 Nm	30 Nm
	Hårdt materiale (metal)	34 Nm	40 Nm	45 Nm
Indstilling af drejningsmoment**	1./2. gear		0,5 - 8 Nm
Borepatronens spændevidde			1,5 - 13 mm
Maks. borediameter i	træ	25 mm	35 mm	45 mm
	metal	14 mm	16 mm	16 mm
Værktøjsholder i borespinde			1/4"
Vægt uden batteri med CENTROTEC		1,0 kg	1,0 kg	1,05 kg

Lader	TCL 3
Netspænding (indgang)	220 - 240 V ~
Netfrekvens	50/60 Hz
Ladespænding (udgang)	10,8 - 18 V=
Hurtig opladning	maks. 3 A
Vedligeholdelsesopladning, pulserende (NiCd, NiMH)	ca. 0,06 A
Opladningstider for BP-, BPS- og BPC-batterier
Li-ion 1,5 Ah, 80 %/100 %	ca. 25/35 min.
Li-ion 3,0 Ah, 80 %/100 %	ca. 55/70 min.
Li-ion 4,2 Ah, 80 %/100 %	ca. 70/90 min.

Lader TCL 3

Tilladt driftstemperaturområde - 5 °C til + 45 °C

Beskyttelsesklasse /II

Batteri BPC 12 Li BPC 15 Li BPC 18 Li

Spænding	10,8 V	14,4 V	18 V
Kapacitet	3,0 Ah	4,2 Ah	4,2 Ah
Vægt	0,49 kg	0,58 kg	0,68 kg

* Omdrejningstal baseret på fuldt opladet batteri.
** I de nederste drejningsmomenttrin er det maksimale omdrejningstal reduceret.

4 Maskinelementer

[1-1] Knap til frigørelse af batteriet
[1-2] Bitdepot
[1-3] Tænd/sluk-knap
[1-4] Højre-/venstrekontakt
[1-5] LED-lampe
[1-6] Gearvælger
[1-7] Boresymbol
[1-8] Skruesymbol
[1-9] Omskifter skruning/boring
[1-10] Kapacitetsindikator
[1-11] Bælteclips
[1-12] Momentindstilling
[2-1] Batteridæksel
[3-1] LED-indikator
[3-2] Kabelopvikling
[3B] Vægholder

De angivne illustrationer findes i tillægget til brugsanvisningen.

5 Bestemmelsesmæssig brug

Akku-bore-/skruemaskine egnet

• til boring i metal, træ, kunststoffer og lignende materialer,
• til i- og fastskruning af skruer.
• til brug sammen med Festool batterier fra serien BPC og BPS af samme spændingsklasse.

Oplader TCL 3 velegnet

• til opladning af Festool batterier: BP, BPS og BPC (NiMH, NiCd, lithium-ion registreres automatisk.)
• kun til indendørs brug.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren; herunder også kontinuerlig drift i industrien.

6 Ibrugtagning

6.1 Kabelopvikling, lader [3-2]

Før ibrugtagning skal kablet vikles helt af ud- sparingen.

6.2 Udskiftning af batteri [2]

① Batteriet er klar til brug ved levering og kan opla des til enhver tid.
① Ved anvendelse af NiMH- eller NiCd-batterier kan åbningen lukkes med dækslet [2-1].

Kapacitetsvisningen [1-10] viser automatisk [1-3] batteriets ladetilstand, när du trykke på tænd/sluk-kontakten:

Anbefaling: Oplad batteriet, før det bruges igen.

6.3 Opladning af batteri[3A]

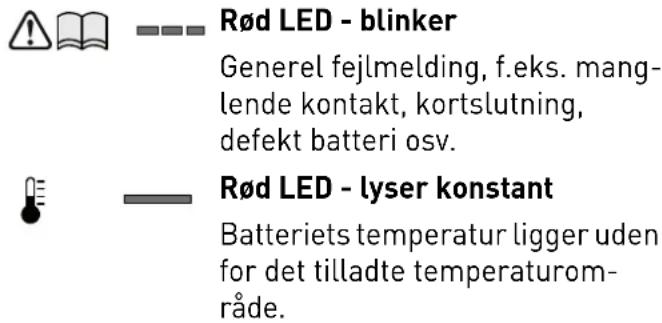

Batteriladerens LED [3-1] viser apparatets aktuelle driftstilstand.

Gul LED - lyser konstant

Batteriladeren er driftsklar.

Grøn LED - blinker hurtigt

Batteriet oplades med maksimal strøm.

Grøn LED - blinker langsomt

Batteriet oplades med reduceret strøm, Li-ion er opladet til 80 %.

Grøn LED - lyser konstant

Opladningen er afsluttet eller startes ikke på ny, da den aktuelle ladetilstand er over 80 %.

7 Indstillinger

ADVARSEL

Fare for personskader

▶ Indstillinger kun ved frakoblet maskine!

7.1 AEndring af omdrejningsretning [1-4]

• Kontakt til venstre = højreløb
• Kontakt til højre = venstreløb
• Gearvælger frem (1-tal ses) = 1. gear
• Gearvælger tilbage (2-tal ses) = 2. gear

7.2 Gearskift [1-6]

7.3 Skruning

Markeringen på omskifteren [1-9] peger på skrue-symbolet [1-8].

Drejningsmoment ifølge indstilling på drejningsmomenthjulet [1-12].

Position 1 = lavt drejningsmoment

Position 25 = højt drejningsmoment

Lyd ved opnåelse af det indstillede drejningsmoment, maskinen frakobles. Maskinen starter først igen, når tænd/sluk-knappen [1-3] slippes og trykkes ind igen.

7.4 Boring

Markeringen på omskifteren [1-9] peger på borsymbolet [1-7] = maksimalt drejningsmoment.

8 Værktøjsholder, forsatsenheder

ADVARSEL

Risiko for kvæstelser, elektrisk stød

▶ Fjern altid batteriet, før der arbejdes på maskinen!

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under „www.festool.com“.

8.1 CENTROTEC værktøjspatron [4]

Hurtigt skift af værktøjer med CENTROTEC-skaft

Spænd kun CENTROTEC-værktøjer op i CENTROTREC-værktøjspatroner.

Vær beskyttelseshandsker ved udskiftning!

8.2 Borepatron BF-FX [5]

Til opspænding af bor og bits med en maks. skaftdiameter på 13 mm.

Spænd værktøj op midt i borepatronen.

8.3 Vinkelforsats DD-AS [6]

Boring og skruning i en ret vinkel i forhold til maskinen (delvis tilbehør).

8.4 Excenterforsats DD-ES [7]

Skruning med bits tæt på kanten ifølge ISO 1173 (delvis tilbehør).

8.5 Værktøjsholder i borespindel [8]

Bits kan sættes direkte i borespindelens indvendige sekskantholder.

9 Arbejde med maskinen

9.1 Tænd/sluk [1-3]

Tryk = TÆND, slip = SLUK

i Omdrejningstallet kan reguleres trinløst alt efter trykket på tænd/sluk-knappen.

LED-lampen [1-5] lyser, när tænd/sluk-knappen [1-3] er trykket ind.

9.2 Bitdepot [1-2]

Magnetisk, til opbevaring af bits og bitholdere.

Akustiske advarselssignaler høres ved følgende driftstilstande, og maskinen slår fra:

Batteriet er tomt eller maskinen overbelastet.

• Skift batteri.
• Belast maskinen mindre.

Maskinen er overophedet.

- Efter afkøling kan maskinen tages i brug igen.

Li-ion-batteriet er overophedet eller defekt.

- Lad batteriet afkøle, og kontroller dets funktionsevne med batteriladeren.

10 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

▶ Fjern altid batteriet før service- og vedligeholdelsesarbejde!
▶ Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer må kun udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på:

www.festool.com/Service

Overhold følgende anvisninger:

• Sørg for, at ventilationsåbningerne på elværktøjet er ublokerede og rene, så kølingen fungerer.
• Sørg for at holde tilslutningskontakterne på elværktøjet, laderen og akkuen rene.

Information om batterier

• Opbevaring på et tørt, køligt sted ved en temperatur på 5 °C til 25 °C.
• Beskyt akkuer mod fugt og vand samt varme.
• Lad ikke tomme akkuer sidde i laderen i længere en ca. en måned, när laderen er afbrudt fra nettet. Fare for dybafladning!
• Hvis lithium-ion-akkuer opbevares i længere tid uden at blive benyttet, bør de oplades til 40 % kapacitet (ca. 15 minutters ladetid).
• For at undgå kortslutninger bør batteriet opbevarres i den medfølgende emballage.
• En betydelig kortere driftstid pr. opladning er tegn på, at batteriet er opbrugt og skal udskiftes med et nyt.

11 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald! Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: I henhold til Rådets direktiv 2002/96/EF skal brugt el-værktøj indsamles særskilt og sende miljøvenlig genvinding.

Aflever brugte eller defekte batterier til forhandle- ren, Festool kundeservice eller den offentlige ind-

samlingsordning. (overhold de forskrifter, som gælder i dit land). Batterierne skal være afladet ved re-turnering. Batterierne tilføres således en korrekt genbrugsproces.

Kun EU: I henhold til det europæiske direktiv 91/157/E∅F skal defekte eller brugte batterier og akkumulatorer genbruges.

Informationer om REACH:

www.festool.com/reach

12 Transport

Lithiumindholdet i Li-ion-batteriet ligger under de gældende grænseværdier og er testet iht. UN-manualen ST/SG/AC. 10/11/rev. 3, del III, underafsnit 38.3. Derfor er Li-ion-batteriet ikke underlagt de nationale og internationale regler om farligt gods, hverken som enkeltdel eller som del af en maskine. Reglerne om farligt gods kan dog være relevante ved transport af flere batterier. Det kan i sådanne tilfælde være nødvendigt at overholde særlige betingelser.

T 12 + 3 497835

T 15 + 3 497836

År for CE-mærkning:2010

T 18 + 3 497933

År for CE-mærkning:2012

År for CE-mærkning: 2013

Chef for forskning, udvikling og teknisk dokumentation 2013-05-22
