BRUGSANVISNING T 18+3 Li FESTOOL

2 Sakerhetsanvisningar

2.1 Allmanna sakerhetsanvisiningar

Motorspænding		14,4 - 15,6 V	18 V
Omdrejninger i tomgang *	1. gear	0 - 450 min-1
	2. gear	0 - 1500 min-1
Maks. drejningsmoment	Blødt materiale (træ)	27 Nm	30 Nm
	Hårdt materiale (metal)	40 Nm	45 Nm
Indstilling af drejningsmoment **	1. gear	0,5 - 8 Nm
	2. gear	0,5 - 8 Nm
Borepatronens spændevinde		1,5 - 13 mm
Bord diameter maks.	Træ	35 mm	45 mm
	Metal	16 mm	16 mm
Værktøjsholder i borespindel		1/4 ″	1/4 ″
Vægt ut den batteri med CENTROTEC		1,0 kg	1,0 kg

Advarsel om elektrisk stød

Brugsanvisning, laes sikkerhedsanvisiningerne!

Brug horeværn!

Brug beskyttelseshandsker!

Brug Åndedrætsværn!

Brug beskyttelsesbriller!

Ma'ike bortskaffes sammen med almindeligt husholdningsaffald.

Tip, Bemaerk

Handlingsanvising

Indgangsspaending og netfrekvens

Udgangsspaending

Hurtigladning maks.

Tilladt temperaturomrade

Sikkerhedsklasse II

Opladningstider

Kapacitet

Vægt

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger.Overholds anvisin-

gerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvaestelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere brug.

Med begrebet "elværktoj", som anwendes i sikkerhedsanvisningerne, menes ledningsbaret elværktoj (med netkabel) og batteridrevet elværktoj [uden netkabel].

2.2 Specielle sikkerhedsanvisninger for akku bore-/skruemaskiner

• Tag altid kun fat i apparatets isolerede grebsflader, nár du udforer arbejde, hvor indsatsværktoget aller skruen kan ramme skjulte elledninger. Indsatsværktogets aller skruens kontakt med en spændingsforende ledning kan ogsa sætte apparates metaldele under spending og forarsage elektrisk stød.

• Anvend egnede detektorer for at identificere skjulte forsyningsledninger,ller sporg det lokale forsyningsselskap. Hvis indsatsværktoget fárkontakt med en spændingsforende ledning kan de medfore brand og elektrisk stod. Beskadigelse af en gasledning kan medfore en eksplosion. Gennemtraengning af et vandrør medforer materielle skader.

• Brug egnede personlige værnemidler: Horeværn, beskyttesesbriller, stovmaske ved stoven-de arbejde, beskytteseshandsker ved ru materialer og ved skift af værktoj.

FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag! Sluk omgående for maskinen!

• Hold godt fast i el-værktøjet. Indstil drejningsmomentet korrekt ved skruning. Forvent et højt reaktionsmoment, som far el-værktøjet til at dreje og kan fore til personskader.
• Brug/DDel-vaerktjet i regnvejr ellr i fugtige omgivelser.Fugi el-vaerktjet kan fore til kortslutning og brand.
• Lås seks tænd/sluk-knappen permanent!

• Denne lader kan anvendes af personer med ned-sat fysisk, sensorisk aller mental Funktionseve ell er manglende erfaringer og viden, hvis de er under opsyn ell er instrueret i sikker brug af apparatet og forstar deraf folgende risici. Born ma ikke bruge aller lege med apparatet.
  -Batteri og lader ma icke abnes!
• Beskyt laderen mod metaldele (f.eks. metalspøner) eller væske!
  -Eksplosionsfare! Brug aldrig batterier og ladere fra andre leverandrer!
• Beskyt akkuen mod varme >50^ , f.eks. ochsmod vedvarende solindstråling og brand!

• Sluk aldrig brændende lithium-ion vand! Anvend sand eller brandslukningstæppe.

• Kontrollér jævnligt stik og kabel for at undgå færer. I tilfælde af skader skal de udskiftes af et autoriseret serviceværksted.

• Træk stikket ud af stikkontakten, nær opladeren ikke bruges.

2.4 Emissionsvardier

De malte værdier iht. EN 60745 ligger typisk på:

Lydttrykniveauau L PA=65dB(A)

Lydeffekt L WA=76dB(A)

Usikkerhed K = 3 dB

Baehorevaern!

De angivne emissionsværdier (vibration, stogj)

bruges tilSAMmenligningafmaskiner,
- men kan også bruges til en forelbig bedømmel-se af vibrations- og stjbelastningen ved brug.
- repræsenterer de vigtigste anvendelsesformål for elværktøjet.

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer uller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tom-gangs- og stilstandstider!

3 Bestemmelsesmaessig drug

Akku-bore-/skruemaskine egnet

• til boring i metal, træ, kunststoffer og lignematerialer,
• til i- og fastskruning af skruer.
• til drug sammen med Festool batterier fra seriien BPC og BPS af samme spændingsklasse.

Oplader TCL 3 velegnet

• til opladning af Festool batterier: BP, BPS og BPC (NiMH, NiCd, lithium-ion registreres automatisk.)
  -kun til indendorsbrug.

Ved ikke-bestemmelsesmaessig anvendelse hæfter brugeren; herunder ogsa kontinuier-lig drift i industrien.

4 Tekniske data

Akku bore-skruemaskine T 15+3 Li T 18+3 Li

Motorspænding		14,4 - 15,6 V	18 V
Omdrejninger i tomgang *	1. gear	0 - 450 min-1
	2. gear	0 - 1500 min-1
Maks. drejningsmoment	Blødt materiale (træ)	27 Nm	30 Nm
	Hårdt materiale (metal)	40 Nm	45 Nm
Indstilling af drejningsmoment **	1. gear	0,5 - 8 Nm
	2. gear	0,5 - 8 Nm
Borepatronens spændevidde		1,5 - 13 mm
Bordiameter maks.	Træ	35 mm	45 mm
	Metal	16 mm	16 mm
Værktøjsholder i borespindel		1/4 ″	1/4 ″
Vægt uten batteri med CENTROTEC		1,0 kg	1,0 kg

• Omdrejningstal baseret på fuldt opladet batteri.
  ** I de nederste drejningsmomenttrin er det maksimale omdrejningstal reduceret.
  (1) Flere tekniske data på laderen og batterierne findes på side 6.

5 Maskinelementer

För ibrugtagning skal kablet vikles helt af udsparingen.

6.2 Udskifting af batteri [2]

Batteriet er klart til brug ved levering og kan op-lades til enhver tid.
① Ved anvendelse af NiMH- eller NiCd-batterier kan abningen lukkes med dakslet [2-1].

Kapacitetsvisningen [1-10] viser automatisk [1-3] batteriets ladetilstand, när du trykke på tænd/slukkontakten:

Anbefaling: Oplad batteriet, f#r det brugesigen.

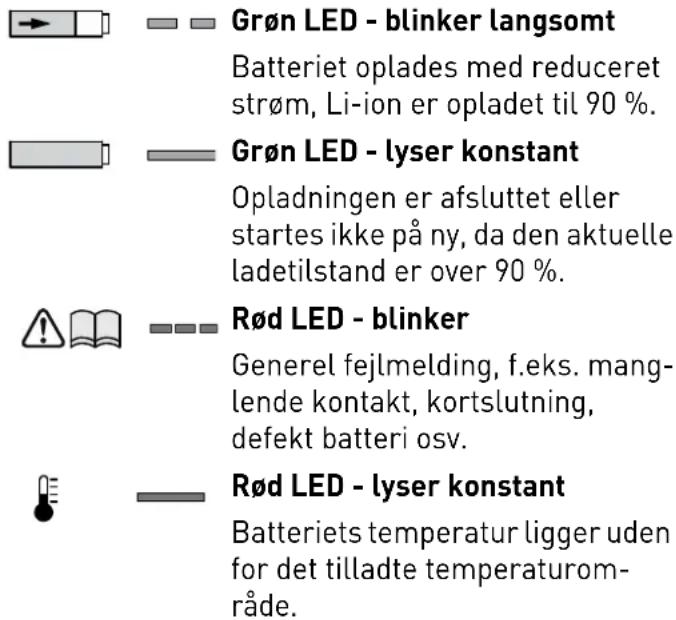

6.3 Opladning af batteri[3A]

Batteriladerens LED [3-1] viser apparatets aktuelle driftstilstand.

Gul LED - lyser konstant

Batteriladeren er driftsklar.

Grøn LED - blinker hurtigt

Batteriet oplades med maksimal strøm.

7 Indstillinger

FORSIGTIG

Risiko for personskader

Indstillinger kan kun foretages, nár el-værktøjet er slukket!

7.1 Andering af omdrejningsretning [1-4]

• Kontakt til venstre = højreløb
• Kontakt til højre = venstreløb

7.2 Gearskift [1-6]

• Gearvælger frem (1-tal ses) = 1. gear
• Gearvælger tilbage (2-tal ses) = 2. gear

7.3 Skruning

Markeringen på omskifteren [1-9] peger på skrue-symbolet [1-8].

Drejningsmoment ifolge indstilling pa drejningsmomenthjulet [1-12].

Position 1 = lav't drejningsmoment

Position 25 = h j t drejningsmoment

Lyd ved opnæelse af det indstillede drejningsmoment, maskinen frakobles. Maskinen starter førstigen, narrænd/sluk-knappen [1-3] slippes og trykkes indigen.

7.4 Boring

Markeringen på omskifteren [1-9] peger på borsymbolet [1-7] = maksimal drejningsmoment.

8 Værktøjholder, forsatsenheder

ADVARSEL

Fare for persorskader

Fjern altid batteriet fra maskinen, før der udføres arbejde på这部分!

FORSIGTIG

Varmt og skarpt værktj

Risiko for personskader

Brug-ieke stumpe og defekte værktjoer!
Brug beskyttelseshandsker.

8.1 CENTROTEC-værktogjspatron [4]

Hurtigt skift af værktøjer med CENTROTEC-skaft

Spænd kun CENTROTEC-værktøjer op i CENTROTREC-værktøjspatroner.

8.2 Borepatron BF-FX [5]

Til opspænding af bor og bits med en maks. skaft-diameter på 13 mm.

Spænd værktj opmidt i borepatronen.

8.3 Vinkelforsats DD-AS [6]

Boring og skruning i en ret vinkel i forhold til maskinen (delvis tilbehør).

8.4 Excenterforsats DD-ES [7]

Skrunig med bits tæt på kanten ifolge ISO 1173 [delvis tilbehør].

8.5 Værktjsholder i borespindel [8]

Bits kan sættes direkte i borespindelens indvendige sekskantholder.

9 Arbejde med el-værktøjet

ADVARSEL

Risiko for kvæstelser

Fastgor altid arbejdsemnet pa en sadan made, at det ikke kan bevæge sig under bearbjdnin-gen.

9.1 Taend/sluk [1-3]

Tryk = TAEND, slip = SLUK

Omdrejningstallet kan reguleres trinlost alt after trykket pa tend/sluk-knappen.

LED-lampen [1-5] lyser, nár tænd/sluk-knappen

Magnetisk, til opbevaring af bits og bitholdere.

Akustiske advarselssignaler hores ved følgende driftstilstande, og maskinen slår fra:

Batteriet er tomt aller maskinen overbelastet.

peep — —

-Skiftbatteri.

• Belast maskinen mindre.

Maskinen er overophedet.

peeppeep

• After afkøling kan maskinen tages i brugigen.

Li-ion-batteriet er overophedet eller defekt.

peep peep peep

-Lad batteriet afkole, og kontroller dets Funktionsevne med batteri-laderen.

10 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvaestelser, elektrisk stød

Fjern altid batteriet for service- og vedligeholdelsesarbejde!
Vedligeholdses- og reparationsarbejde, der kræver, at motorhuset abnes, mA kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer mag kun udfores af producenten eller serviceværksteder: Nærmeste adresse finder De pa: www.festool.dk/service

Brug kun originale Festool-reservede
le! Best.-nr. finder De pa:
www.festool.dk/service

Overhold falgende anvisninger:

• Sørg for, at ventilationsåbningerne på elværktø-jet er ublokerede og rene, sä kølingen fungerer.
• Sorg for at holde tilslutningskontakterne på elværktøjet, laderen og akkuen rene.

Information om batterier

• Opbevaring på et tørt, køligt sted ved en temperatur på 5^ C til 25^ C .
• Beskyt akkuer mod fugt og vand somt varme.
  -Ladikke tommakkuer sidde i laderen i laengere

en ca. en maned, nár laderen er afbrudt fra nettet. Fare for dybafladning!

• Hvis lithium-ion-akkuer opbevares i længere tid Eden at blive benyttet, bør de oplades til 40% ka-pacitet (ca. 15 minutters ladetid).
• For at undgå kortslutninger bør batteriet opbevarares i den medfolgende emballage.
• En betydelig kortere driftstid pr. opladning er tegn pà, at batteriet er opbrugt og skal udskiftes med et nyt.

11 Miljo

Apparatet må ikke bortskaffes med almendeligt husholdningsaffald! Apparater, tilbehør og emballage skal bortskaffes miljømaessigt korrekt på en kommunal genbrugsstation. Gæl-

dende nationale forskrifter skal overholds.

Kun EU:lfolge Radets direktiv om affald af elektrisk og elektronisk udstyr og gennemforelse til national ret skal gammelt elværktj indsamles separat og afleveres til miljovenlig genvinding.

Indlever brugte aller defekte aktuer hos forhandleren, Festools kundeservice aller pa den communale genbrugsstation (overhold gaeldende forskrifter). Aktuer skal vare afladet, nar de indleveres. Aktuer bliver paijke mane genvundet korrekt.

Kun EU:lfolge Radets direktiv om batterier og akkuer og implementering i national lovgivning skal defekte og udtjente akkuer/batterier indsamles separat og afleveres til miljovenlig genvinding.

Informationer om REACH: www.festool.com/reach

12 Transport

De medfolgende lithium-ion-batterier er omfattet af de krav, der stilles til farligt gods. Lithiumindholdet i Li-ion-batteriet ligger under de gaeldende granseveardier og er testet iht. UN-manualen ST/ SG/AC. 10/11/rev.3, del III, underafsnit 38.3. Derfor er Li-ion-batteriet ikke underlagt de nationale og internationale regler om farligt gods, hverken som enkeltdel eller som del af en maskine. Reglerne om farligt gods kan dog vare relevante ved transport af flere batterier. Det kan i sadanne tilfaelde vare ndvendigt at overholde særlige betingelser. Ved transport via tredjepart (f.eks. luftftransport eller spedition) skal særlige krav til emballinger og

mærkning overholds. Ved forberedelse af transportgodset skal du rådføre dig med en person med ekspertise i farligt gods. Overhold eventuelle videregående nationale forskritter.

Akkuer mä kun sendes, hvis huset er ubeskadiget. Tilkæb Åbne kontakter, og pak akkuen, sá den ikke kan bevæge sig inde i indpakningen.

13 EU-overensstemmelseserklaring

Akku bore-skruemaskine Serienr.

T 15+3 Li 497836

T 18+3 Li 497933

Ar for CE-merkninq:

T 15+3 Li 2010

T 18+3 Li 2012

Vi erklærer med eneansvar, at dette produit er i overensstemmelse med alle relevante krav i ffol-gende direktiver, standarder aller normative dokumenter:

2006/42/EF, 2004/108/EF, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Batterilader Serienr.

TCL 3 10002345, 10004911

Ar for CE-mærkning:2013

Vi erklærer med eneansvar, at dette produit er i overensstemmelse med alle relevante krav i ffol-gende direktiver, standarder aller normative dokumenter:

2004/108/EF, 2006/95/EF, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p9a. D. Jcbannn 8inuc

Chef for forskning, udvikling og teknisk dokumentation

2014-10-10

Originalbruksanvisning

1 S y m b o l e r

Symbol Betydning

Advarsel om generell fare

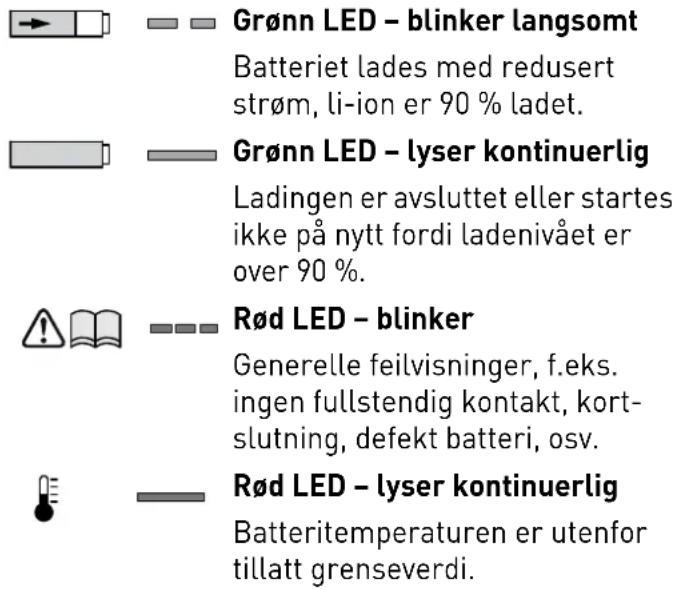

Batteriet lades med maksimal strøm.

7 Innstillinger

FORSIKTIG

Fare for personskade

Innstillinger maku kun foretas naraElektroverktoyet er slatt av!

7.1 Endre dreieretning [1-4]

Batteriet er tomt aller maskinen er overbelastet.

peep

• Bytt batteri.
• Reduser belastningen på maskinen.

Ta hensyn til falgende:
