BRUKSANVISNING T 18+3 Li FESTOOL

Läs bruksanvisningen och sakerhetsanvisningarna!

Använd hörskysydd!

Använd arbetshandskar!

Anvand andningsskydd!

Använd skyddsglasögon!

Kasta inte i Produkten i hushaillssoporna.

Tips, information

Bruksanvisning

Ingångsspänning och natfrekvens

Utgangsspanning

Snabbladdning max.

Tillatet temperaturomrade

Skyddsklass II

Laddningstider

Kapacitet

Vikt

Varning! Läs och folj alla sakerhetsanvis- ningar och instruktioner. Om man inte föl

jer varningsmeddelanden och anvisningar kan det leda till elstotar, brand och/eller svåra persorskador.

Spara alla sakerhetsanvisningar och andra anvis- ningar for framtida bruk.

Med begruppen "Elverktyg" som anvands i sakerhetsanvisingarna menas natadrivna elverktyg (med natkabel) och batteridrivna elverktyg (utan natkabel).

2.2 Maskinspecifika sakerhetsanvisningar for skruvdragare

• Håll endast i de isolerade handtagsytorna på verktyget nar du utfor arbeten där insatsverktyget eller skruven kan träffa dolda elledningar. Om insatsverktyget aller skruvenkommen i kontakt med en strömforande ledning, kan även verktygets metalldilar bli strömforande och ge elstötar.
• Använd lamplig sökutrustning für att hitta dolda fösörjningsledningar, eller kontakta den lokala leverantoren. Om verktygetkommen i kontakt med en strömforande ledning kan det leda till brand och elstötar. Skador pa en gasledning kan orsaka explosion. Träffar man en vattenledning kan materiaskador uppsta.

• Använd lämplig personlig skyddsutrustning: hörsvskydd, skyddsglasögon, munskydd vid dammiga arbeten, skyddshandskar vid bearbetting av grova material och vid verktygsväxling.

OBS! Elverktyget kan blockeras och orsaka en plotslig rekyl! Stäng av omedelbart!

• Häll fast elverktyget ordentlich. Ställ in korrekt vridmoment nar du skruvar. Var beredd på att högt reaktionsmoment som kan góra att elverktyget vrider sig och orsakar personskador.
• Använd inte elverktyget i regn aller fuktig miljö. Fukt i elverktyget kan orsaka kortslutning och brand.
• Strömbrytaren fär inte spärras för länge!

2.3 Maskinspecifica sakerhetsanvisningar for batteripaket och batteriladdare

• Den har batteriladdaren kan anvandas av personer med nedsatt fysisk, sensorisk erler mental formaga ell bristande erfarenhet och kunskap, om de ar under uppsikt ellar har informerats om hur laddaren anvands och darrfor forstar de risker som kan uppsta. Lat aldrig barn anvanda ell er leka med laddaren.
• Oppna inte batteripaketet och laddaren!
• Skydda batteriladdaren fran metalldelar (t.ex. metallspan) och vātskor!
• Explosionsfara! Använd inga batteripaket aller laddare av annat fabrikat!
• Skydda batteripaketet mot varme >50^ , vilket även gäller solstrålning och brand!

• Forsök aldrig slacka brinnande Li-jon-batterier med vatten! Använd sand eller brandfelt.

• Kontrollera kontakten och kabeln regelbundet für att undvika risker, och lát en auktoriserad serviceverkstad byta ut dem om de ar skadade.

• Dra ut nätkontakten ur eluttaget nar laddaren inte sca användas.

2.4 Emissionsvärden

De varden, som fastställts,enligt EN 60745,uppgar vanligtvis till:

Ljudtrycksnivà L PA = 65 dB(A)

Ljudeffektnivä L WA = 76 dB(A)

Osakerhet K = 3 dB

Använd hörsselskydd!

Svängningsemissionsvärde a_h [vektorsumma for tre riktninger] och osäkerhet K fastställda enligt EN 60745:

Svängningsemissionsvärde A_h (vektorsumma for tre riktninger) och osakerhet K fastställda enligt EN 60745:

Borra i metall a h < 2,5m / s^2

$$ h < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Skruva a h < 2,5m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De angiva emissionsvärdena (vibration, oljud)

-anvandsformaskinjamforelse,
- kan även användas for preliminär uppskatting av vibrations- och bullernivå under arbetet,
- representative elverktygets huvudsakliga användningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt unterhäll. Observera maskinens tomgang- och stillestandstider!

3 Avsedd användning

Skruvdragare lamplig

• För borrning i metall, trä, plast och liknande material,
• for iskruvning och atdragning av skruvar.
• für användning med Festool batteripaket i modellserierna BPC och BPS av sama spanningsklass.

Batteriladdare TCL 3 lamplig

• für laddning av följande Festool batteripaket: BP, BPS och BPC [NiMH, NiCd, Li-jon identifieras automatiskt.]
  -endastforinomhusbruk.

Vid felaktig användning ligger ansvaret på användaren, även Near det gäller industriell, kontinuereg drift.

4 T e k n i s k a d a t a

Akku bore-skruemaskine T 15+3 Li T 18+3 Li

• Varvtalsuppgifter med fulladdat batteri.
  ** I de lagre vridmomentstegen ar det maximala varvtalet reducerat.
  ①Ytterligare tekiska data for batteriladdaren och batteripaketet finns på sidan 6.

5 Maskindelar

[1-1] Knappar for lossning av batteri
[1-2] Bits-depå
[1-3] Strömbrytare
[1-4] Omkopplare hoger/vänster
[1-5] LED-lampa
[1-6] Växelreglage
[1-7] Symbol borrning
[1-8] Symbol skruvning
[1-9] Omkopplare skruvning/borrning
[1-10] Batteriindikator
[1-11] Baltesclips
[1-12] Installningsratt vridmoment
[1-13] Isolerade handtagsytor (gråmkerat område)
[2-1] Batteriskydd
[3-1] LED indikering
[3-2] Kabelvinda
[3B] Vaggmontering av batteriladdare

De angivna bilderna finns i början av bruksanvis- ningen.

6 D r i f t s t a r

6.1 Kabelvinda batteriladdare [3-2]

Innan laddaren tas i drift maste kabeln dras ut helt och hallet ur ursparningen.

6.2 Byta batterier [2]

① Batteripaketet ar klart for användning vid leverans och kan alltid laddas.
① Om man anvander NiMH-ller NiCd-batteripaket kan oppningen tackas med skyddet [2-1].

Batteriindikatorn [1-10] visar automatiskt batteriets laddningsstatus nar man trycker på till-/frankopplaren [1-3]:

(ej med NiCd- och NiMH-batteripaket)

70 - 100%

40 - 70%

15 - 40%

< 15%

Rekommendation: Batteriet borb laddas innan det anvands.

6.3 Ladda batterier [3A]

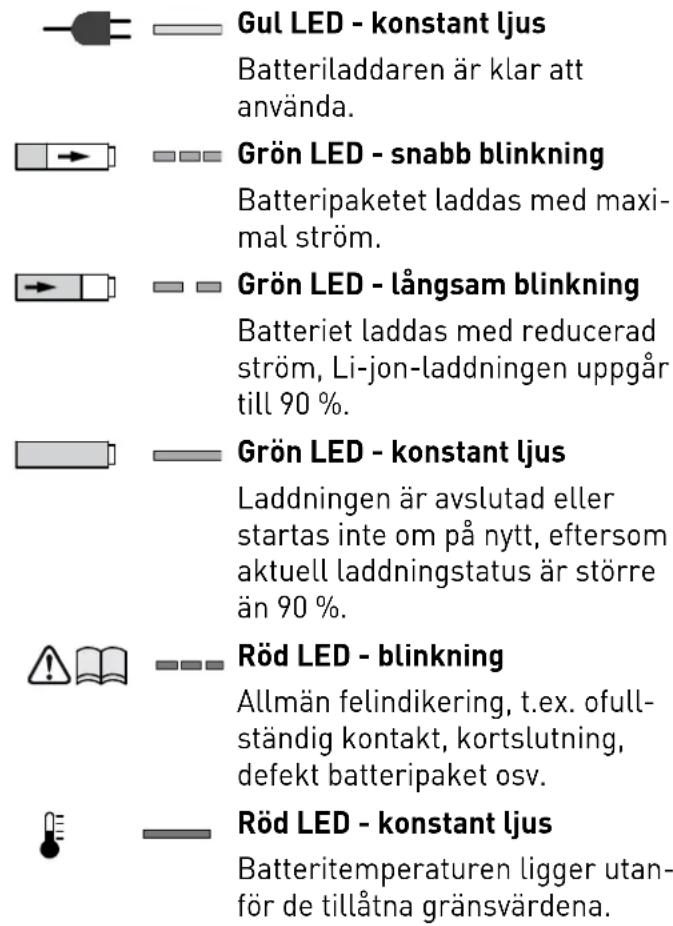

LEDn [3-1] på batteriladdaren visar batteriladdarens aktuella driftstatus.

7 Installninger

OBSERVERA

Risk for personskador

Görinstallingar endast nar elverktyget ar avstangt!

7.1 Åndra rotationsriktning [1-4]

• Reglaget Åt vänster = högervarv
• Reglaget at Höger = vänstervarv

7.2 Byta vãxel [1-6]

• Växelreglaget framåt (siffran 1 visas) = 1: a växeln
• Växelreglaget bakät (siffran 2 visas) = 2:a växeln

7.3 Skruvning

Markeringen pa omkopplaren [1-9] pekar pa skruvsymbolen [1-8].

Vridmoment enligt installningen på momentarilyjulet [1-12].

Lage 1 = l'agt vridmoment

Läge 25 = högt vridmoment

När det installda vridmomentet näs hörns en signal och maskinen stängs av. Maskinen startupigen Först nar man släpper strömbrytaren [1-3] och trycker på den en gäng till.

7.4 Borrning

Markeringen på omkopplaren [1-9] pekar på borr-symbolen [1-7] = max. vridmoment.

8 Verktygsfaste, tillbehör

WARNING

Risk for personskador

Ta alltid ur batteripaketet fore arbeten pa maskinen!

OBSERVERA

Verktyget ar varmt och vasst

Risk for personskador

Använd inte slöa aller defekta insatsverktyg!
Använd arbetshandskar.

8.1 CENTROTEC verktygschuck [4]

Snabbt byte av verktyg med CENTROTEC-skaft

Spann endast i CENTROTEC-verktyg i CEN- TROTEC-verktygschuck.

8.2 Borrchuck BF-FX [5]

Vid ispänning av borr och bits med max. 13 mm shaft diameter.

Satt i verktyget centrerat i borrchicken.

8.3 Vinkeltillsats DD-AS [6]

Borrning och skruvning i rät vinkel mot maskinen (delvis tillbehör).

8.4 Excentertillsats DD-ES [7]

Kantnāra skruvning med bits enligt ISO 1173 [delvis tillbehör].

8.5 Verktygsfeste i borrspindel [8]

Bits kan anvandas direkt i borrspindels hällare med invändig sexkant.

9 Arbeta med elverktyget

WARNING

Risk for personskada

Fast alltid arbetsstycket sa att det inte kan rora sig under bearbetningen.

9.1 Till-/frankoppling [1-3]

Trycka = TILL, släppa = FRÄN

① Varvtalet kan styras steglost beroende på hur pass hårt man trycker på knappen.

LED-lampan [1-5] lyser Near till-/frankopplaren ar intryckt [1-3].

9.2 Bitsdepå [1-2]

Magnetisk, hällare für bits aller bitshällare.

9.3 Akustiska varningsssignaler

Vid följande situationer hör's varningssignaler och verktyget kopplas frän:

Tomt batteri aller overbelastad maskin.

peep - - - Byt ut batteriet.

• Minska belastningen på maskinen.

Maskinen ar overhettad.

peep peep -

• After avkylning kan maskinen tas i driftigen.

Li-jon-batterierna ar overhettade. eller defekta.

peep peep peep

• Kontrollera Funktionen med batteriladdaren när batterierna har kylts av.

10 Underhäll och skötsel

WARNING

Risk for personskada, elstöt

Ta alltid ut batteripaketet ur maskinen fore alla typ er av underhall och maskinvard!
Allt underhalls- och reparationsarbete, som kraver att motorns holje oppnas, farnendast utforas av behoriga serviceverkstader.

Service och reparation ske endast utforas av tillverkaren eller serviceverkstader. Se foljande adress: www.festool.se/service

Anvand bara Festools originalre
delar! Art.nr nedan:
www.festool.se/service

Observera följande:

• Håll ventilationshålen fria och rena, sö att maskinen fär tillräcklig kylning.
• Håll anslutningskontakterna på maskin, batteri-laddare och batteri rena.

Anvisiningarforbatteri

• Förvara utrustningen på en torr, sval plats i entemperatur mellan 5^ C och 25^ C .
• Skydda batteriet mot fukt och vatten somt mot varme.
• Tomma batterier ske inte sitta i batteriladdaren langre an ca en manad om laddaren inte ar ansluten till elnatet. Risk for djupurladdning!
• Om Li-jon-batterier forvaras langre tidutan att anvandas, skade laddas upp till 40% (ca 15 min laddningsid).
• För att undvika kortslutning ske batteripaketet forvaras i den medfoljande forpackningen.
• Om batterierna måste laddas upp after en väsentligt förkortad drifttid, År det att tecken på att batterierna År uttjänta och måste bytas ut.

11 Miljö

Slang inte maskinen i hushaillssopornal! Se till att verktyg, tillbehör och forpackninger lamnas till miljovänlig atervinning. Folj gällande nationella foreskrifter.

Endast EU: Enligt EU-direktivet om gamla el- och elektronikverktyg samt nationell ratt maste uttjan ta elverktyg kallsorderas och atervinnas pa ett miljovnilgt satt.

Uttjanta aller defekta batteripaket kan lamnas in hos fackhandeln, Festools service erler pa avsedda avfallsanlagningar (folj gallande bestammelser). Batterierna ska da vara urladdade. Paa satt kan batterierna atervinnas.

Endast EU: Enligt EU-direktiv gällande batterier och ackumulatorer och omsätting i nationell lagstiftning maste defekta eller uttjänta batteripaket/ batterien källsorteras och lämnas till miljövänlig Återvinning.

Information om REACH: www.festool.com/reach

12 Transport

Li-jonbatterierna i verktyget ar underkastade de laglga kraven for farligt gods. Den litiumekvivalenta mangden ligger under de tillampliga gransvardena och ar testad enligt FN-handboken ST/SG/ AC.10/11/rev.3 del III, underavsnitt 38.3. Därfor gäller de nationella och internationella foreskrifterna for farligt gods inte Li-jon-batteriet, vare sig som enskild component ell er som del av en apparat Foreskrifterna kan dock vara relevanta om mer an att

batteri sca transporteras. I sā fall kan det vara nödvändigt att vidta speciella Åtgärder. Vid försändelse genom tredje part (till exempl: flygtransport eller spedition) maste man beakta de särskilda villkoren samt märkningen på forpackningen. När försändelsen forbereds maste en expert på farligt gods anlitas. Observera eventuella ytterligare nationella foreskrifter.

Skicka bara batteripaketet om höljet ar oskadat. Täck over öppna kontakter och Förpacka batteripaketet sö att det inte kan röra sig i emballaget.

13 EG-förklaring om överensstammelse

Batteri-borr/skruvdra-gare	Serienr
T 15+3 Li 497836
T 18+3 Li 497933
Är für CE-märkning:
T 15+3 Li 2010
T 18+3 Li 2012

Vi fökclarar på eget ansvar attenna produit upppyller alla krav enlgit foljande direktiv, normer ullernormgivande Dokument:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Batteriladdare Serienr

TCL 310002345, 10004911

Ar for CE-märkning:2013

Vi fökclarar på eget ansvar attenna produit upppyller alla krav enlgit foljande direktiv, normer ullernormgivande dokument:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p9a. 0j. jcbnnn nn

LED-lampen [1-5] lyser när av-/påknappen er tryktinn [1-3].

9.2 Bitsdepot [1-2]
