T 15+3 Li - Skruvdragare FESTOOL - Gratis bruksanvisning och manual

Märke	Festool
Modell	T 15+3 Li
Produkttyp	Sladdlös skruvdragare/borrmaskin
Motorspänning	14,4 – 15,6 V
Tomgångshastighet (1:a växeln)	0 – 450 varv/min
Tomgångshastighet (2:a växeln)	0 – 1500 varv/min
Max vridmoment (mjuk skruvning / trä)	27 Nm
Max vridmoment (hård skruvning / metall)	40 Nm
Chuckens spännområde	1,5 – 13 mm
Verktygsfäste i spindel	1/4" (sexkant)
Vikt (utan batteri)	1,0 kg
Batteri	Li-Ion 14,4 V, 4,2 Ah
Laddare	TCL 3, 220–240 V ~, 50/60 Hz
Laddtid (4,2 Ah) – 80 %	ca 70 min
Laddtid (4,2 Ah) – 100 %	ca 90 min
Huvudfunktioner	Borrning, skruvning, vridmomentjustering (0,5–8 Nm)
LED-belysning	Inbyggd, tänds med strömbrytaren
Bältesclips	Inbyggd
Ljudsignal	Vid överbelastning, svagt batteri eller överhettning
Automatisk avstängning	När inställt vridmoment uppnåtts
Underhåll	Rengör ventilationsöppningar och kontakter
Reservdelar	Original Festool, tillgängliga på www.festool.com/Service
Reparerbarhet	Endast auktoriserade Festool-verkstäder

Vanliga frågor - T 15+3 Li FESTOOL

Hur justerar man skruvningsmomentet?

Använd vridmomentreglaget [1-12] för att välja ett värde mellan 0,5 och 8 Nm. En ljudsignal hörs och verktyget stannar när momentet uppnåtts.

Vad gör man om batteriet inte laddas?

Kontrollera att laddaren är ansluten och att lysdioden visar normalt tillstånd. Om den röda lysdioden blinkar kan det vara ett kontaktfel eller ett defekt batteri. Se kapitel 6.3 i bruksanvisningen.

Hur ändrar man rotationsriktningen?

Använd omkopplaren [1-4]: vänster för högerrotation, höger för vänsterrotation. Gör denna inställning endast när verktyget är avstängt.

Vilken är laddtiden för batteriet 4,2 Ah?

Med laddaren TCL 3 når batteriet 80 % på cirka 70 minuter och 100 % på cirka 90 minuter.

Kan jag använda borrar med 13 mm diameter?

Ja, borrchucken accepterar borrar upp till 13 mm diameter. Använd BF-FX chucken eller Centrotec-adaptern.

Hur vet man om batteriet är urladdat?

När du trycker på strömbrytaren visar kapacitetsindikatorn [1-10] laddningsstatus. En ljudsignal 'pip — —' hörs om batteriet är urladdat eller maskinen överbelastad.

Vad betyder en ljudsignal 'pip pip pip'?

Denna signal indikerar överhettning eller ett fel på Li-ion-batteriet. Låt batteriet svalna och kontrollera dess tillstånd med laddaren.

Hur rengör man skruvdragaren?

Håll ventilationsöppningar och kontakter på verktyget, laddaren och batteriet rena. Använd en torr trasa. Använd inga vätskor.

Var hittar man reservdelar?

Använd endast original Festool-reservdelar. Besök www.festool.com/Service för att hitta en auktoriserad verkstad.

Kan jag använda denna skruvdragare för att borra i metall?

Ja, borrmaskinen/skruvdragaren T 15+3 Li är konstruerad för borrning i metall, trä, plast och liknande material. Maximalt vridmoment vid metallborrning är 40 Nm.

BRUKSANVISNING T 15+3 Li FESTOOL

1.1 Allmänna säkerhetsanvisningar

Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

1.2 Maskinspecifika säkerhetsanvisningar

• Håll endast i de isolerade handtagsytorna på verktyget när du utför arbeten där insatsverktyget eller skruven kan träffa dolda elledningar. Om insatsverktyget eller skruven kommer i kontakt med en strömförande ledning, kan även verktygets metalldelar bli strömförande och ge elstötar.
• Denna batteriladdare får användas av barn över 8 år, personer med nedsatt fysisk, sensorisk eller mental förmåga eller av personer med lite erfarenhet och kunskap, så länge som de hålls under uppsikt eller har fått lära sig hur man använder laddaren säkert och vilka risker felhantering kan medföra. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan uppsikt.

- Använd lämplig personlig skyddsutrustning: hörselskydd, skyddsglasögon, andningsskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsväxling.

OBS! Rekyl

Vridning: Koppla genast ifrån verktyget!

• Strömbrytaren får inte spärras för länge!
• Batteriet och laddaren får inte öppnas!
• Skydda laddaren mot metalldelar (t.ex. metallspan) och vätskor!
• Använd inte batterier eller batteriladdare av andra fabrikat!
• Skydda batteriet mot värme, även t.ex. långvarig solstrålning och eld.
• Försök aldrig släcka brinnande Li-jon-batterier med vatten! Använd sand eller brandfilt.
• Kontrollera kontakten och kabeln regelbundet för att undvika risker, och låt en auktoriserad serviceverkstad byta ut dem om de är skadade.
• Dra ut nätkontakten ur eluttaget när laddaren inte ska användas.

1.3 Emissionsvärden

De värden, som fastställts enligt EN 60745, uppgår vanligtvis till:

Ljudtrycksnivå L

$$ \mathrm{PA} = 6 5 \mathrm{dB(A)} $$

Ljudeffektnivå L

$$ \mathrm{wA} = 7 6 \mathrm{dB(A)} $$

Osäkerhet K = 3 dB

Använd hörselskydd!

Svängningsemissionsvärde A_h (vektorsumma för tre riktningar) och osäkerhet K fastställda enligt EN 60745:

Borra i metall a h < 2.5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Skruva a _h < 2.5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera maskinens tomgång- och stilleståndstider!

2 S y m b o l

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen/anvisningarna!

Använd hörselskydd!

Använd arbetshandskar!

Använd skyddsglasögon!

Tillhör inte till kommunalavfall.

3 Tekniska data

Batteri-borr/skruvdragare T12 + 3 T15 + 3 T18 + 3
Motorspänning		10,8 - 12 V	14,4 - 15,6 V	18 V
Tomgångsvarvtal *	1:a växeln		0 - 450 v/min
	2:a växeln		0 - 1500 v/min
Max vridmoment	Mjuk skruvning (trä)	20 Nm	27 Nm	30 Nm
	Hård skruvning (metall)	34 Nm	40 Nm	45 Nm
Inställbart vridmoment**	1:a/2:a växeln		0,5 - 8 Nm
Borrchuckens spännområde			1,5 - 13 mm
Max borrdiameter i	trä	25 mm	35 mm	45 mm
	metall	14 mm	16 mm	16 mm
Verktygsfäste i borrspindel			1/4"
Vikt utan batteri med Centrotec		1,0 kg	1,0 kg	1,05 kg

Batteriladdare	TCL 3
Nätspänning (ingång)	220 - 240 V ~
Nätfrekvens	50/60 Hz
Laddningsspänning (utgång)	10,8–18 V=
Snabbladdning	max. 3 A
Underhållsladdning pulserande (NiCd, NiMH)	ca 0,06 A
Laddningstider för BP, BPS och BPC-batteripaket
li-jon 1,5 Ah, 80 %/ 100 %	ca 25/35 min.
li-jon 3,0 Ah, 80 %/ 100 %	ca 55/70 min.
li-jon 4,2 Ah, 80 %/ 100 %	ca 70/90 min.
Tillåtet drifttemperaturområde	-5 °C till +45 °C
Temperaturövervakning	med NTC?motstånd
Skyddsklass	☐ /II

Batterier	BPC 12 Li	BPC 15 Li	BPC 18 Li
Spänning 10,8 V 14,4 V 18 V
Kapacitet 3,0 Ah 4,2 Ah 4,2 Ah
Vikt	0,49 kg	0,58 kg	0,68 kg

* Varvtalsuppgifter med fulladdat batteri.
** I de lägre vridmomentstegen är det maximala varvtalet reducerat.

4 Maskindelar

[1-1] Knappar för lossning av batteri
[1-2] Bits-depå
[1-3] Strömbrytare
[1-4] Omkopplare höger/vänster
[1-5] LED-lampa
[1-6] Växelreglage
[1-7] Symbol borrning
[1-8] Symbol skruvning
[1-9] Omkopplare skruvning/borrning
[1-10] Batteriindikator
[1-11] Bältesclips
[1-12] Inställningsratt vridmoment
[2-1] Batteriskydd
[3-1] LED indikering
[3-2] Kabelvinda
[3B] Väggfäste

De angivna bilderna finns i början av bruksanvisningen.

5 Avsedd användning

Skruvdragare lämplig

• för borrning i metall, trä, plast och liknande material,
• för iskruvning och åtdragning av skruvar.
• för användning med Festool batteripaket i modellserierna BPC och BPS av samma spänningsklass.

Batteriladdare TCL 3 lämplig

• för laddning av följande Festool batteripaket: BP, BPS och BPC (NiMH, NiCd, Li-jon identifieras automatiskt.)
• endast för inomhusbruk.

Vid felaktig användning ligger ansvaret på användaren, även när det gäller industriell, kontinuerlig drift.

6 D r i f t s

6.1 Kabelvinda batteriladdare [3-2]

Innan laddaren tas i drift måste kabeln dras ut helt och hållet ur ursparningen.

6.2 Byta batterier [2]

① Batteripaketet är klart för användning vid leverans och kan alltid laddas.
① Om man använder NiMH- eller NiCd-batteripaket kan öppningen täckas med skyddet [2-1].

Batteriindikatorn [1-10] visar automatiskt batteriets laddningsstatus när man trycker på till-/frånkopplaren [1-3]:

(ej med NiCd- och NiMH-batteripaket)

Rekommendation: Batteriet bör laddas innan det används.

6.3 Ladda batterier [3A]

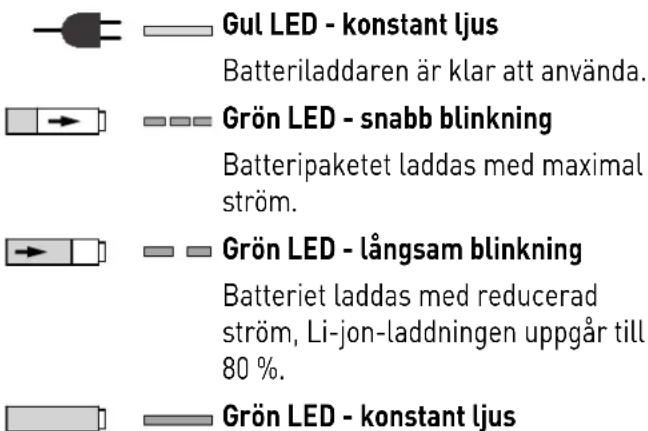

LEDn [3-1] på batteriladdaren visar batteriladdarens aktuella driftstatus.

Laddningen är avslutad eller startas inte om på nytt, eftersom aktuell laddningstatus är större än 80 %.

Röd LED - blinkning

Allmän felindikering, t.ex. ofullständig kontakt, kortslutning, defekt batteri-paket osv.

Röd LED - konstant ljus

Batteritemperaturen ligger utanför de tillåtna gränsvärdena.

7 Inställningar

WARNING

Risk för personskador

- Inställningar får endast göras när maskinen är frånkopplad!

7.1 Ändra rotationsriktning [1-4]

• Reglaget åt vänster = högervarv
• Reglaget åt höger = vänstervarv

7.2 Byta växel [1-6]

• Växelreglaget framåt (siffran 1 visas) = 1:a växeln
• Växelreglaget bakåt (siffran 2 visas) = 2:a växeln

7.3 Skruvning

Markeringen på omkopplaren [1-9] pekar på skruv- symbolen [1-8].

Vridmoment enligt inställningen på momenthjulet [1-12].

Läge 1 = lågt vridmoment

Läge 25 = högt vridmoment

När det inställda vridmomentet nås hörs en signal och maskinen stängs av. Maskinen startar igen först när man släpper strömbrytaren [1-3] och trycker på den en gång till.

7.4 Borrning

Markeringen på omkopplaren [1-9] pekar på borr- symbolen [1-7] = max. vridmoment.

8 Verktygsfäste, tillbehör

WARNING

Risk för personskada, elstöt

▶ Ta alltid ur batterierna före arbeten på maskinen!

Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.se".

8.1 CENTROTEC verktygschuck [4]

Snabbt byte av verktyg med CENTROTEC-skaft

Spänn endast i CENTROTEC-verktyg i CENTROTEC-verktygschuck.

Använd skyddshandskar vid byte!

8.2 Borrchuck BF-FX [5]

Vid ispänning av borr och bits med max. 13 mm skaftdiameter.

Sätt i verktyget centrerat i borrchucken.

8.3 Vinkeltillsats DD-AS [6]

Borrning och skruvning i rät vinkel mot maskinen (delvis tillbehör).

8.4 Excentertillsats DD-ES [7]

Kantnära skruvning med bits enligt ISO 1173 (delvis tillbehör).

8.5 Verktygsfäste i borrspindel [8]

Bits kan användas direkt i borrspindelns hållare med invändig sexkant.

9 Arbeta med maskinen

9.1 Till-/frånkoppling [1-3]

Trycka = TILL, släppa = FRÅN

① Varvtalet kan styras steglöst beroende på hur pass hårt man trycker på knappen.

LED-lampan [1-5] lyser när till-/fränkopplaren är in- tryckt [1-3].

9.2 Bitsdepå [1-2]

Magnetisk, hållare för bits eller bitshållare.

9.3 Akustiska varningssignaler

Vid följande situationer hörs varningssignaler och verktyget kopplas från:

Tomt batteri eller överbelastad maskin.

peep — —

- Byt ut batteriet.

- Minska belastningen på maskinen.

Maskinen är överhettad.

peep peep —

- Efter avkylning kan maskinen tas i drift igen.

Li-jon-batterierna är överhettade eller defekta.

peep peep peep

- Kontrollera funktionen med batteriladdaren när batterierna har kylts av.

10 Underhåll och skötsel

WARNING

Risk för personskada, elstöt

▶ Ta alltid ut batteripaketet ur maskinen före alla typer av underhåll och maskinvård!

▶ Allt underhålls- och reparationsarbete, som kräver att motorns hölje öppnas, får endast utföras av behöriga serviceverkstäder.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress:

www.festool.com/service

Använd bara Festools originalreservdelar!Art.nr nedan:

www.festool.com/service

Observera följande:

• Håll ventilationshålen fria och rena, så att maskinen får tillräcklig kylning.
• Håll anslutningskontakterna på maskin, batteriladdare och batteri rena.

Anvisningar för batteri

• Förvara utrustningen på en torr, sval plats i en temperatur mellan 5 °C och 25 °C.
• Skydda batteriet mot fukt och vatten samt mot värme.
• Tomma batterier ska inte sitta i batteriladdaren längre än ca en månad om laddaren inte är ansluten till elnätet. Risk för djupurladdning!
• Om Li-jon-batterier förvaras längre tid utan att användas, ska de laddas upp till 40 % (ca 15 min laddningstid).
• För att undvika kortslutning ska batteripaketet förvaras i den medföljande förpackningen.
• Om batterierna måste laddas upp efter en väsentligt förkortad drifttid, är det ett tecken på att batterierna är uttjänta och måste bytas ut.

11 Miljö

Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU: Enligt EU-direktiv 2002/96/EG måste förbrukade elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Återlämna uttjänta eller defekta batterier via fackhandeln, Festools service eller föreskrivna lokala återvinningsanläggningar. (följ de nationella föreskrifterna). Batterierna måste vara urladdade vid återlämnandet. På så vis återvinns batterierna i god ordning.

Gäller endast EU-länder: Enligt EU-direktiv 91/157/EWG måste defekta eller uttjänta batterier återvinnas.

Information om REACH:

www.festool.com/reach

12 Transport

Den litiumekvivalenta mängden ligger under de tillämpliga gränsvärdena och är testad enligt FNhandboken ST/SG/AC.10/11/rev.3 del III, underavsnitt 38.3. Därför gäller de nationella och internationella föreskrifterna för farligt gods inte Li-jon-batteriet, vare sig som enskild komponent eller som del av en apparat Föreskrifterna kan dock vara relevanta om mer än ett batteri ska transporteras. I så fall kan det vara nödvändigt att vidta speciella åtgärder.

13 EG-förklaring om överensstämmelse

Batteri-borr/skruvdragare Serienr

T 12 + 3 497835

T 15 + 3 497836

År för CE-märkning:2010

T 18 + 3 497933

År för CE-märkning:2012

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Batteriladdare Serienr

TCL 3 10002345, 10004911

År för CE-märkning: 2013

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Chef för forskning, utveckling, teknisk dokumentation

2013-05-22

Drejning: Sluk omgående apparatet!

Temperaturovervågning med NTC-modstand

Svinging: Slå av apparatet umiddelbart!

LED-lampen [1-5] lyser när av-/påknappen er trykt inn[1-3].

9.2 Bitsdepot [1-2]
