Марка	Festool
Модель	T 15+3 Li
Тип продукта	Аккумуляторный шуруповерт-дрель
Напряжение двигателя	14,4 – 15,6 В
Скорость холостого хода (1-я скорость)	0 – 450 об/мин
Скорость холостого хода (2-я скорость)	0 – 1500 об/мин
Макс. крутящий момент (мягкое завинчивание / дерево)	27 Нм
Макс. крутящий момент (жесткое завинчивание / металл)	40 Нм
Диапазон зажима патрона	1,5 – 13 мм
Держатель инструмента в шпинделе	1/4" (шестигранник)
Вес (без аккумулятора)	1,0 кг
Аккумулятор	Li-Ion 14,4 В, 4,2 А·ч
Зарядное устройство	TCL 3, 220–240 В ~, 50/60 Гц
Время зарядки (4,2 А·ч) – 80 %	прибл. 70 мин
Время зарядки (4,2 А·ч) – 100 %	прибл. 90 мин
Основные функции	Сверление, завинчивание, регулировка крутящего момента (0,5–8 Нм)
Светодиодная подсветка	Встроенная, включается вместе с выключателем
Поясной зажим	Встроенный
Звуковой сигнал	При перегрузке, разряде аккумулятора или перегреве
Автоматическая остановка	При достижении установленного крутящего момента
Обслуживание	Очищайте вентиляционные отверстия и контакты
Запасные части	Оригинальные Festool, доступны на www.festool.com/Service
Ремонтопригодность	Только в авторизованных сервисных центрах Festool

Часто задаваемые вопросы - T 15+3 Li FESTOOL

Как отрегулировать крутящий момент завинчивания?

Используйте колесико регулировки крутящего момента [1-12] для выбора значения от 0,5 до 8 Нм. Раздается звуковой сигнал, и инструмент останавливается после достижения крутящего момента.

Что делать, если аккумулятор не заряжается?

Проверьте, что зарядное устройство подключено и светодиод указывает на нормальное состояние. Если красный светодиод мигает, возможно, неисправен контакт или аккумулятор неисправен. Обратитесь к главе 6.3 инструкции.

Как изменить направление вращения?

Используйте переключатель [1-4]: влево для вращения вправо, вправо для вращения влево. Выполняйте эту настройку только при остановленном инструменте.

Какое время зарядки аккумулятора 4,2 А·ч?

С зарядным устройством TCL 3 аккумулятор достигает 80% примерно за 70 минут и 100% примерно за 90 минут.

Можно ли использовать сверла диаметром 13 мм?

Да, сверлильный патрон принимает сверла диаметром до 13 мм. Используйте патрон BF-FX или адаптер Centrotec.

Как узнать, разряжен ли аккумулятор?

При нажатии на выключатель индикатор емкости [1-10] показывает состояние заряда. Звуковой сигнал 'пип — —' раздается, если аккумулятор разряжен или машина перегружена.

Что означает звуковой сигнал 'пип пип пип'?

Этот сигнал указывает на перегрев или неисправность Li-ion аккумулятора. Дайте аккумулятору остыть и проверьте его состояние с помощью зарядного устройства.

Как очистить шуруповерт?

Поддерживайте вентиляционные отверстия и контакты инструмента, зарядного устройства и аккумулятора в чистоте. Используйте сухую ткань. Не используйте жидкости.

Где найти запасные части?

Используйте исключительно оригинальные запасные части Festool. Посетите www.festool.com/Service, чтобы найти авторизованную мастерскую.

Можно ли использовать этот шуруповерт для сверления металла?

Да, дрель-шуруповерт T 15+3 Li предназначена для сверления металла, дерева, пластика и других подобных материалов. Максимальный крутящий момент при сверлении металла составляет 40 Нм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T 15+3 Li FESTOOL

Оригинальное руководство по эксплуатации

1 Указания по технике безопасности

1.1 Общие указания по технике безопасности

Внимание! Прочтите все указания по технике безопасности и

инструкции.Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжёлых травм.

Сохраняйте все указания по технике безопасности и инструкции.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

1.2 Указания по технике безопасности при пользовании инструментом

- При выполнении работ вблизи скрытой электропроводки держите электроинструмент только за изолированные части рукоятки. В противном случае возможный контакт сменного инструмента или винта/шурупа с проводкой под напряжением может вызвать удар электрическим током через металлические части инструмента.

- Детям от 8 лет и старше, а также лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и/или знаний запрещается использовать это зарядное устройство без присмотра или инструктажа по технике безопасности. Не разрешайте детям играть с устройством. Запрещается очистка и обслуживание устройства детьми без присмотра.

- Используйте средства индивидуальной защиты: защитные наушники, защитные очки, респиратор в случае образования пыли во время работы, защитные перчатки при работе с материалами с шероховатой поверхностью и при смене рабочего инструмента.

ОСТОРОЖНО! Отдача!

Вращение: немедленно выключите инструмент!

– Не фиксируйте выключатель!
– Не открывайте аккумулятор и зарядное устройство.
- Не допускайте попадания в зарядное устройство металлической стружки и жидкостей!
- Не пользуйтесь аккумуляторами, зарядными устройствами сторонних производителей!
– Берегите аккумулятор от нагрева, например, от воздействия солнечных лучей или огня!
- Нельзя гасить загоревшийся литий-ионный аккумулятор водой! Используйте для этого песок или противопожарное покрывало.
– Регулярно проверяйте штекер и кабель. В случае повреждения заменяйте их в авторизованных мастерских Сервисной службы.

– Если зарядное устройство не используется, вынимайте вилку сетевого кабеля из розетки.

1.3 Уровни шума

Определенные в соответствии с EN 60745 типовые значения:

Уровень звукового

$$ L _ {P A} = 6 5 \text { дБ(A) } $$

давления

Уровень мощности звуковых колебаний

$$ L _ {W A} = 7 6 \text { ДБ(A) } $$

Погрешность K = 3 дБ

Используйте защитные наушники!

Коэффициент эмиссии колебаний a_h (сумма векторов трёх направлений) и погрешность К рассчитываются согласно EN 60745:

Сверление в металле а

$$ _ {h} < 2, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

Завинчивание а

$$ _ {h} < 2, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{c} ^ {2} $$

Указанные значения уровня шума/вибрации

- служат для сравнения инструментов;

- можно также использ предварительной оценки шумовой и вибрационной нагрузки во время работы;

- отражают основные области применения электроинструмента.

При использовании машинки в других целях, с другими сменными (рабочими) инструментами или в случае их неудовлетворительного обслуживания шумовая и вибрационная нагрузки могут возрастать. Соблюдайте значения времени работы на холостом ходу и времени перерывов в работе!

2

C

И

M

B

0

1

Предупреждение об общей опасности

Предупреждение об ударе током

Соблюдайте руководство по эксплуатации/указания!

Используйте защитные наушники!

Работайте в защитных перчатках!

0 B a

Работайте в защитных очках!

Не имеет место в коммунальных отхода.

3 Технические данные

Аккумуляторная дрель-шуруповерт		T12 + 3	T15 + 3	T18 + 3
Рабочее напряжение		10,8 - 12 В	14,4 - 15,6 В	18 В
Частота вращения холостого хода *	1-я скорость		0 - 450 об/мин
	2-я скорость		0 - 1500 об/мин
Макс. крутящий момент	Мягкий материал (древесина)	20 Нм	27 Нм	30 Нм
	Твердый материал (металл)	34 Нм	40 Нм	45 Нм
Крутящий момент, регулируемый**	1/2 скорость		0,5 - 8 Нм
Диапазон зажима цангового патрона			1,5 - 13 мм
Макс. диаметр отверстия в	древесине	25 мм	35 мм	45 мм
	металле	14 мм	16 мм	16 мм
Зажимное приспособление шпинделя			1/4 ''
Масса без аккумулятора с CENTROTEC		1,0 кг	1,0 кг	1,05 кг

Зарядное устройство TCL 3

Сетевое напряжение (на входе) 220 - 240 В~

Частота сети 50/60 Гц

Зарядное напряжение (на выходе) 10,8-18 В=

Быстрая зарядка макс. 3 А

Ток компенсационной зарядки, импульсный (NiCd, NiMH) ок. 0,06 А

Время зарядки аккумуляторов BP, BPS и BPC

Li-Ion 1,5 А·ч, 80/100 % ок. 25/35 мин

Li-Ion 3,0 А·ч, 80/100 % ок. 55/70 мин

Li-Ion 4,2 А·ч, 80/100 % ок. 70/90 мин

Допустимый диапазон рабочих температур от -5 до + 45 °C

Схема контроля температуры с помощью NTC-термистора

Класс защиты /II

Аккумуляторный блок	ВРС 12 Li	ВРС 15 Li	ВРС 18 Li
Напряжение	10,8 В	14,4 В	18 В
Ёмкость	3,0 А•ч	4,2 А•ч	4,2 А•ч
Масса	0,49 кг	0,58 кг	0,68 кг

* Данные по частоте вращения указаны для полностью заряженного аккумулятора.
** При работе на нижних ступенях крутящего момента максимальная частота вращения уменьшается.

4 Составные части инструмента

[1-1]	Кнопка для разблокировки аккумуляторного блока
[1-2]	Держатель битов
[1-3]	Выключатель
[1-4]	Переключатель направления вращения
[1-5]	Светодиодная лампа
[1-6]	Переключатель скоростей
[1-7]	Символ сверления
[1-8]	Символ завинчивания
[1-9]	Переключатель сверления/завинчивания
[1-10]	Индикатор ёмкости
[1-11]	Зажим для переноски на ремне
[1-12]	Регулятор крутящего момента
[2-1]	Крышка аккумулятора
[3-1]	Индикатор на светодиодах
[3-2]	Бухта для кабеля
[3В]	Настенный монтаж

Иллюстрации находятся в начале руководства по эксплуатации.

5 Применение по назначению

Аккумуляторная предназначена для	дрель-шуруповёрт
– сверления в металле, древесине, пластике и аналогичных материалах,
– вворачивания и затягивания шурупов.
– для использования с аккумуляторами Festool серии BPC и BPS одного класса по напряжению.
Зарядное устройство TCL 3 предназначено
– для зарядки аккумуляторов Festool: BP, BPS и BPC; тип аккумулятора: NiMH, NiCd, Li-Ion – распознаётся автоматически
– только для использования внутри помещений.

Инструмент сконструирован для профессионального применения.

Ответственность за использование не по назначению несет пользователь; сюда также относятся случаи длительной уатации в промышленном производстве ледствие этого повреждения и износ).

6 Начало работы

6.1 Бухта для кабеля зарядного устройства [3-2]

Перед подключением полностью размотайте кабель из паза.

6.2 Замена аккумуляторного блока [2]

① Аккумулятор при поставке сразу готов к работе. Его подзарядка возможна в любое время.
① При использовании аккумуляторов NiMH или NiCd имеющееся отверстие можно закрыть крышкой [2-1].

Индикатор емкости [1-10] при включении выключателя [1-3] автоматически показывает уровень заряда аккумуляторного блока:

(кроме аккумуляторов типа NiCd и NiMH)

Рекомендация: зарядить аккумуляторный блок перед использованием.

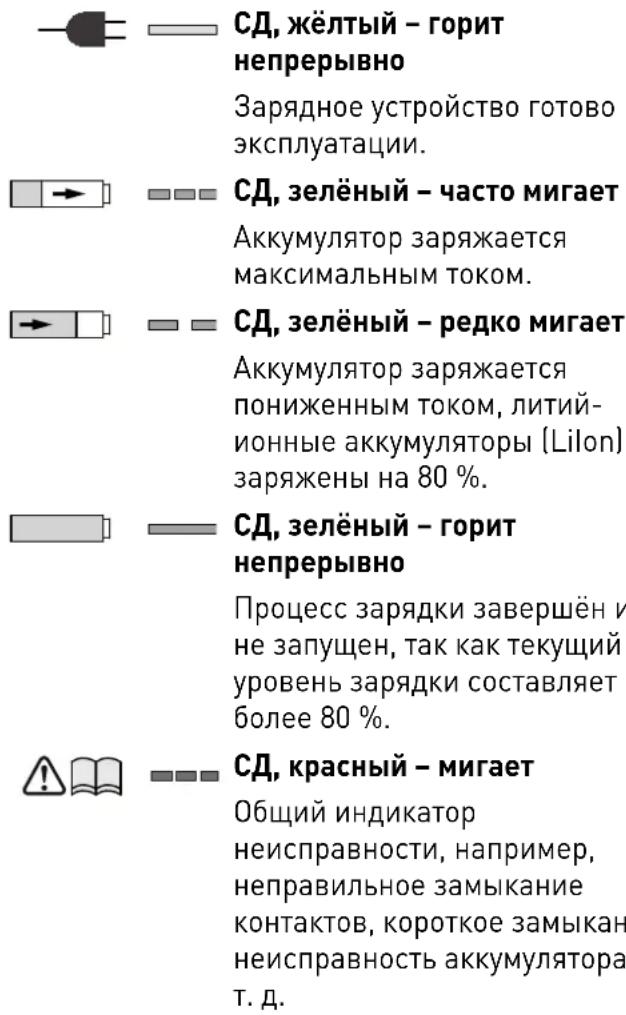

Светодиод [3-1] показывает текущий режим работы зарядного устройства.

СД, красный – горит непрерывно

Температура аккумулятора превышает допустимое значение.

7 H a c T p o

Предупреждение

Опасность травмирования

▶Выполняйте регулировку только при выключенной машинке!

7.1 Переключение направления вращения [1-4]

• сдвинуть переключатель влево = правое вращение
• сдвинуть переключатель вправо = левое вращение

7.2 Переключение скорости [1-6]

• Переключатель скоростей вперёд (видна цифра 1) = 1-я скорость
• Переключатель скоростей назад (видна цифра 2) = 2-я скорость

7.3 Завинчивание

Метка на переключателе [1-9] указывает на символ завинчивания [1-8].

Крутящий момент согласно настройке на регуляторе [1-12].

Положение 1 = низкий крутящий момент

Положение 25 = высокий крутящий момент

Звуковой сигнал при достижении установленного крутящего момента, машинка отключается. Машинка запускается только после отпускания и повторного нажатия выключателя [1-3].

7.4 Сверление

Метка на переключателе [1-9] указывает на символ сверления [1-7] = максимальный крутящий момент.

8 Зажимное приспособление, патрон

Предупреждение

Опасность травмирования, удар током

▶ Перед началом любых работ на инструменте всегда вынимайте аккумуляторный блок!

Коды для заказа оснастки и инструментов можно найти в каталоге Festool и в Интернете на www.festool.com

8.1 Инструментальный патрон CENTROTEC [4]

Позволяет быстро менять рабочий (сменный) инструмент с хвостовиком CENTROTEC.

Зажимайте рабочие инструменты с хвостовиком CENTROTEC только в патроне CENTROTEC.

При замене рабочего инструмента надевайте защитные перчатки!

8.2 Цанговый патрон BF-FX [5]

Для зажима свёрл и битов с макс. диаметром хвостовика 13 мм.

Зажимайте рабочий инструмент в патроне по центру.

8.3 Угловая насадка DD-AS [6]

Позволяет сверлить и заворачивать под прямым углом к дрели (в комплекте или опция).

8.4 Эксцентриковая насадка DD-ES [7]

Завинчивание шурупов вблизи края с битами по ISO 1173 (в комплекте или опция).

8.5 Зажимное приспособление в шпинделе [8]

Биты можно вставлять непосредственно в зажим с внутренним шестигранником (на шпинделе).

9 Выполнение работ с помощью машинки

9.1 Включение/выключение [1-3]

нажать = ВКЛ, отпустить = ВЫКЛ

① В зависимости от силы нажатия на выключатель плавно меняется частота вращения.

Светодиодная лампа [1-5] горит при включенном выключателе[1-3].

9.2 Держатель битов [1-2]

Магнитный, для крепления битов и насадок.

9.3 Звуковые предупреждающие сигналы

В следующих случаях подаётся звуковой предупреждающий сигнал и машинка выключается:

аккумулятор разряжен или дрель работает с перегрузкой

• Смените аккумулятор.
  – Уменьшите нагрузку на дрель.

Электроинструмент перегрет.

– После охлаждения дрели можно снова приступить к работе.

peep peep peep

Перегрет или неисправен литий- ионный аккумуляторный блок.

- Проверьте работоспособность при остывшем аккумуляторном блоке с помощью зарядного устройства.

10 Обслуживание и уход

Предупреждение

Опасность травмирования, удар током

▶ Перед началом любых работ по уходу и техническому обслуживанию инструмента всегда вынимайте аккумуляторный блок!
▶ Все работы по ремонту и техническому обслуживанию, которые требуют открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/Service

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.com/Service

Соблюдайте следующие указания:

• Не допускайте забивания вентиля отверстий на инструменте: они служат для его охлаждения.
• Не допускайте загрязнени подсоединительных контактов на электроинструменте, зарядном устройстве и аккумуляторе.

Указания, касающиеся аккумуляторов

– Храните инструмент в сухом, прохладном месте при температуре между 5 °C и 25 °C.
- Предохраняйте аккумуляторы от влаги, воды и высоких температур.
- Не оставляйте разряженные аккумуляторы в отключённом от сети зарядном устройстве дольше, чем на месяц. Опасность глубокого разряда!
- При длительном хранении литий-ионных аккумуляторов без использования они должны

быть заряжены на подзарядки).

• Для предотвращения опасности короткого замыкания аккумулятор необходимо хранить в прилагаемой упаковке.
• Заметное сокращение времени работы после зарядки указывает на необходимость замены аккумулятора.

11 Опасность для окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами!

Обеспечьте безопасную для окружающей среды утилизацию инструментов, оснастки и упаковки.

Соблюдайте действующие национальные предписания!

Только для EC: согласно Европейской директиве 2002/96/EG отслужившие свой срок электроинструменты должны утилизироваться отдельно от других отходов направляться на экологически безопасную утилизацию.

Сдавайте отслужившие свой срок или неисправные аккумуляторы в

специализированную торговлю, сервисную службу Festool или в предписанные государством предприятия по сбору, уничтожению, обезвреживанию и утилизации отходов. (соблюдайте действующие национальные предписания). При возврате аккумуляторы должны находиться в разряженном состоянии. Так аккумуляторы подвергаются переработке в установленном порядке.

Только для ЕС: в соответствии с Европейской директивой 91/157/EWG неисправные или отслужившие свой срок аккумуляторы/батареи подлежат вторичной переработке.

Информация по директиве REACH:

www.festool.com/reach

12 Транспортировка

Эквивалентное количество лития в литий-ионном аккумуляторе находится ниже соответствующих предельных значений и проверяется в соответствии с руководством ООН ST/SG/AC.10/11/Ревю 3 часть III, подраздел 38.3. Поэтому литий-ионный аккумулятор, ни отдельно, ни установленный в дрель, не

подпадает под национальные иммеждународные требования к опасным грузам. Однако требования к опасным грузам могут иметь силу при транспортировке нескольких аккумуляторов. В этом случае необходимо выполнить специальные требования.

13 Декларация соответствия ЕС

Аккумуляторная дрель-шуруповёрт	СерийныйNo
T 12 + 3 497835
T 15 + 3 497836
Год маркировки CE:2010
T 18 + 3 497933
Год маркировки CE:2012

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Зарядное устройство Серийный №

TCL 3 10002345, 10004911

Год маркировки СЕ: 2013

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Руководитель отдела исследований и разработок, технической документации 2013-05-22
