KÄYTTÖOHJE PAAMP15000KN KONIG
Puoliammattilaiskäyttöön tarkoitetut vahvistinsarjat, jotka sopivat standardimallisiin 19" koteloihin. Tämä vahvistin on ihanteellinen ratkaisu aloitteleville DJ:Ile, jotka vaativat erinomaista tuoteluotettavuutta. Sisäänrakennettu jäähdytin takaa riittävän tuuletuksen ja huipputason osoitin mahdollistaa tehotason hallinnan. Joustavuuden maksimoimiseksi laite tarjoaa eri liitäntävaihtoehtoja kaiuttimille, kuten lukittavan SPK-liittimen, kosketinnastat tai XLR.
Luettava ennen käyttöönottoa:
- Varmista, että vahvistimen ympärillä on riittävästi tilaa ilmankiertoa varten. Jos laite asennetaan lentolaukkuun, varmista, ettei ilmankierto ole estynyt.
- Kytke vahvistin aina päälle sen jälkeen, kun kaikki muut laitteet on kytketty päälle ja vastaavasti kytke laite pois päältä vasta sitten, kun kun kaikki muut laitteet on kytketty pois päältä. Jos mahdollista, säädä äänenvoimakkuussäätimet minimitasoon, tällöin vältetään harmilliset ja joskus vaaralliset signaalin huippuarvot.
- Varmista, että vahvistin on kytketty pois päältä järjestelmälaitteiden kaapelien kytkennän ja irrotuksen aikana.
- Varmista, että vahvistin on kytketty pois päältä ennen virtajohdon irrotusta verkkovirtalähteestä.
- Sähköjärjestelmässä ja pistokkeessa on asianmukainen, turvallisuusstandardit täyttävä maadoitus.
- Varmista, että vahvistimen vaatima jännite on paikallisen verkkopiirijännitteen mukainen.
- Älä koskaan kytke kaiuttimia vahvistimen vaativaa arvoa alhaisempaan vastukseen (Ohm) (katso tekniset tiedot).

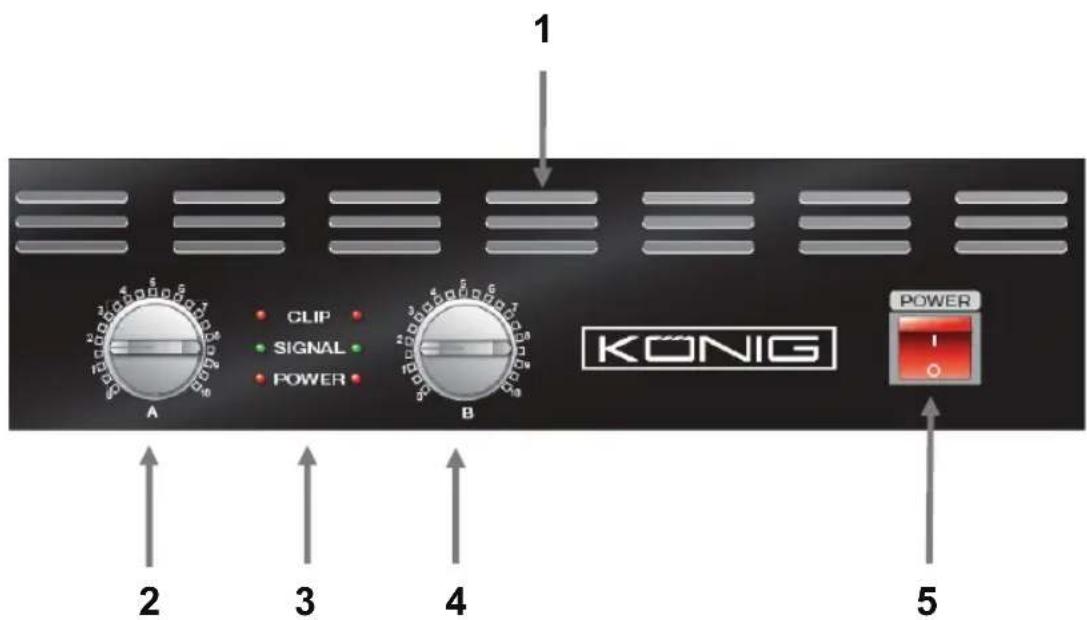

Etupaneelin kuvaus:
- VASEN äänenvoimakkuuden säätö
- LED-merkkivalot:
- LIITIN: LED-valo syttyy, kun vahvistin on saavuttanut huipputehon (Huom: laske äänenvoimakkuutta, vahvistimen ja/tai kaiuttimien vaurioitumisen välttämiseksi)
- SIGNAALI: LED-valo syttyy, kun liitetystä laitteistosta vastaanotetaan signaali
-
TEHO: LED-valo syttyy, kun vahvistimen virta on kytketty päälle.
-
OIKEA äänenvoimakkuuden säätö
- Virtakytkin

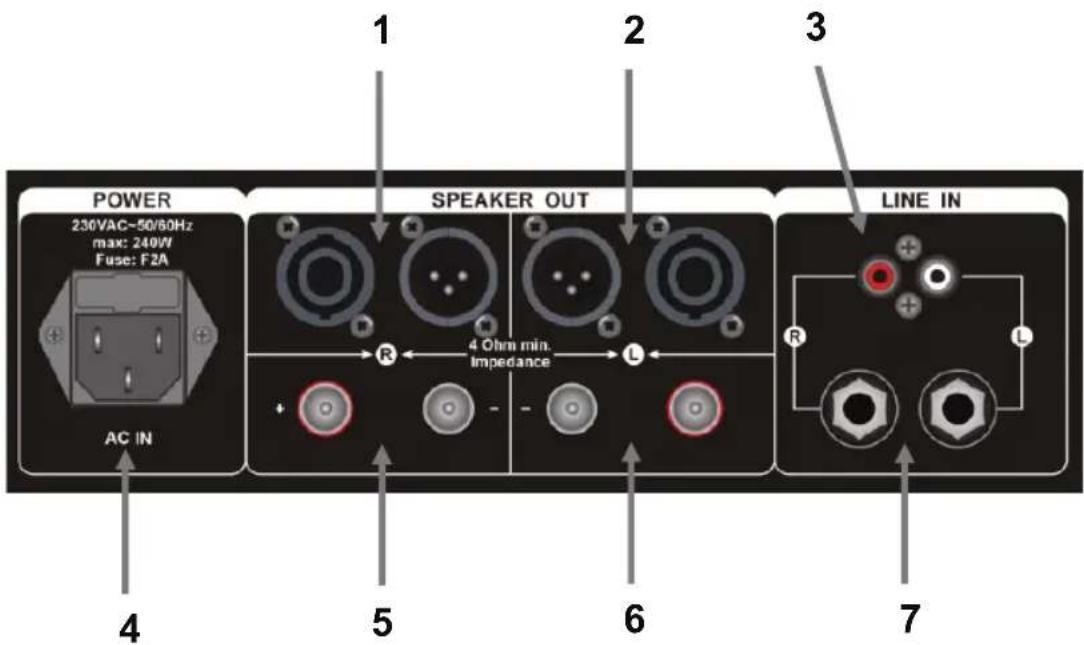

Takapaneelin kuvaus:
- SPK / XLR teho VASEN (minimi-impedanssi 4 ohm)
- RCA-johdon tulo (PUNAINEN = OIKEA, VALKOINEN = VASEN) *
- Vaihtovirran TULO
- Kaiuttimen kiinnitysnastat (PUNAINEN = +, MUSTA = -)
- Kaiuttimen kiinnitysnastat (PUNAINEN = +, MUSTA = -)
- 6,3 mm liittimen johdon tulo *
*Huom: älä kytke kahta syöttösignaalia samanaikaisesti yhteen johdon syöttöön (3 ja 7)
Tekniset tiedot:
| Malli: | AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000 | |||||
| Maksimiantoteho(1KHz THD < 1%): | 2x 120 W @ 4 Ω2x 80 W @ 8 Ω | 2x 240 W @ 4 Ω2x 120 W @ 8 Ω | 2x 300 W @ 4 Ω2x 170 W @ 8 Ω | 2x 500 W @ 4 Ω2x 250 W @ 8 Ω | 2x 750 W @ 4 Ω2x 400 W @ 8 Ω | 2x 1000 W @ 4 Ω2x 500 W @ 8 Ω |
| Nimellisteho (20 Hz-20 kHz; THD < 0,5%): | 2x 60 W @ 4 Ω2x 40 W @ 8 Ω | 2x 110 W @ 4 Ω2x 5 W @ 8 Ω | 2x 170 W @ 4 Ω2x 100 W @ 8 Ω | 2x 225 W @ 4 Ω2x 125 W @ 8 Ω | 2x 240 W @ 4 Ω2x 145 W @ 8 Ω | 2x 300 W @ 4 Ω2x 165 W @ 8 Ω |
| Taajuusvaste(20 Hz-20 kHz @ 8 ohm): | ± 0,5 dB | |||||
| Signaalikohinasuhde (A-painotettu): | >90 dB >95 dB | |||||
| Harmoninenkokonaissärö (THD): | < 0,3% | |||||
| Ylikuuluminen (1 kHz): >90 dB >85 dB | ||||||
| Syötön impedanssi: 10k ohms | ||||||
| Syötön herkkyys: 0 dB | ||||||
| Syöttöliittimet: RCA, liitin | ||||||
| Lähtöliittimet: SPK, kiinnitysnastat, XLR | ||||||
| Jäähdytys: Tuuletin, jäähdytyslevy | ||||||
| Tehovaatimukset: 230V ~ 50/60 Hz | ||||||
| Mitat (L x K x H): | 483 x 88 x 242 mm | 483 x 88 x 320 mm | ||||
| 19" Telinetila: | 2 RU | |||||
| Paino: | 5.5 kg | 6.5 kg | 8.3 kg | 8.8 kg | 9.8 kg | 10.5 kg |
VAATIMUSTENMUKAISUUSVAKUUTUS
Me,
Nedis B.V.
De Tweeling 28
Sähköposti: info@nedis.com
Vakuutamme, että tuote:
Nimi: König Electronic
Malli: PA AMP-sarja
Kuvaus: PA-vahvistimet
Täyttää seuraavat standardit:
EMC: EN55013-2003, EN61000-3-2/-3, EN55020-2002, EN61000-4-2/-4/-5/-6-11
LVD: EN60065-2002
Täyttää EU-direktiivien vaatimukset.
's-Hertogenbosch, 14.07.2008

Mrs. J. Gilad
Hankintajohtaja
Turvallisuuteen liittyvät varoitukset:



Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia
esiintyy. Älä altista tuotetta vedelle tai kosteudelle.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.
Yleistä:
Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:
Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
