| Typ produktu | Poloprofesionální PA zesilovač |
| Značka | König |
| Model | PAAMP15000KN |
| Kategorie | DJ vybavení |
| Maximální výstupní výkon (1 kHz, THD < 1%) | 2 x 750 W @ 4 Ω, 2 x 400 W @ 8 Ω |
| Jmenovitý výstupní výkon (20 Hz - 20 kHz, THD < 0.5%) | 2 x 240 W @ 4 Ω, 2 x 145 W @ 8 Ω |
| Frekvenční odezva | 20 Hz - 20 kHz ± 0.5 dB |
| Odstup signálu od šumu | > 90 dB |
| Celkové harmonické zkreslení (THD) | < 0.3% |
| Přeslech (1 kHz) | > 90 dB |
| Vstupní impedance | 10 kΩ |
| Vstupní citlivost | 0 dB |
| Vstupy | RCA, Jack 6,3 mm |
| Výstupy reproduktorů | SPK (uzamykatelné), svorky, XLR |
| Minimální impedanční zátěž | 4 Ω na kanál |
| Chlazení | Ventilátor a chladič |
| Elektrické napájení | 230 V ~ 50/60 Hz, pojistka F2A |
| Maximální spotřeba | 240 W |
| Rozměry (Š x V x H) | 483 x 88 x 242 mm |
| 19" rackový prostor | 2 RU |
| Hmotnost | 9,8 kg |
| Údržba a čištění | Čistěte pouze suchým hadříkem. Nepoužívejte rozpouštědla nebo abrazivní prostředky. |
| Bezpečnost | Neotvírejte zařízení (nebezpečí úrazu elektrickým proudem). Před jakýmkoli zásahem odpojte od sítě. Nevystavujte vodě nebo vlhkosti. |
| Opravitelnost | Opravu smí provádět pouze kvalifikovaný a autorizovaný technik. |
| Záruka | Žádná záruka v případě úpravy nebo nesprávného použití. |
Často kladené otázky - PAAMP15000KN KONIG
Dotazy uživatelů ohledně PAAMP15000KN KONIG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš DJ vybavení ve formátu PDF zdarma! Najděte svůj návod PAAMP15000KN - KONIG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PAAMP15000KN značky KONIG.
NÁVOD K OBSLUZE PAAMP15000KN KONIG
Poloprofesionální zesilovač s možností montáže do skříní o rozměru 19". Tento zesilovač je ideální pro začínající diskžokeje, kteří vyžadují vysokou spolehlivost. Zabudovaný chladič zabezpečuje dostatečné chlazení ventilací a indikátor maximálního vybuzení signalizuje výstupní úroveň. Zesilovač nabízí široké možnosti zapojení reproduktorů, konektory SPK a XLR se zámkem nebo rychlosvorky pro zapojení kabelů reproduktorů.
Důležité informace před použitím:
- Kolem zesilovače musí být dostatečný prostor, aby byla zajištěna dostatečná cirkulace vzduchu. Pokud je zesilovač instalován v prénosném obalu, dbejte na to, aby byla rovněž zajištěna dostatečná cirkulace vzduchu.
- Zesilovač vždy zapojujte až po zapnutí všech ostatních komponent. Naopak při vypínání systému je nutno vypnout zesilovač jako poslední, až po vypnutí všech zapojených přístrojů. Před spuštěním se ujistěte, že je nastavení hlasitosti nastaveno na minimum. Zabráníte tak nepříjemným a někdy i nebezpečným nárazům hlasitých zvuků.
- Zapojování nebo rozpojování kabelů systému musí být prováděno při vypnutém zesilovači.
- Před odpojením napájecího kabelu zesilovače ze síťové zásuvky musí být zesilovač vypnut.
- Elektrický systém komponent zapojených do zesilovače a síťová zásuvka musí být náležitě uzemněny v souladu s platnými bezpečnostními předpisy.
- Před zapojením napájecího kabelu do síťové zásuvky se ujistěte, že se napětí v síti shoduje s napětím uvedeným na specifi kačním štítku zesilovače.
- Nikdy nezapojujte reproduktory s nižší impedancí (Ohm), než jaká je uvedena v technických parametrech zesilovače. Viz technické parametry zesilovače.

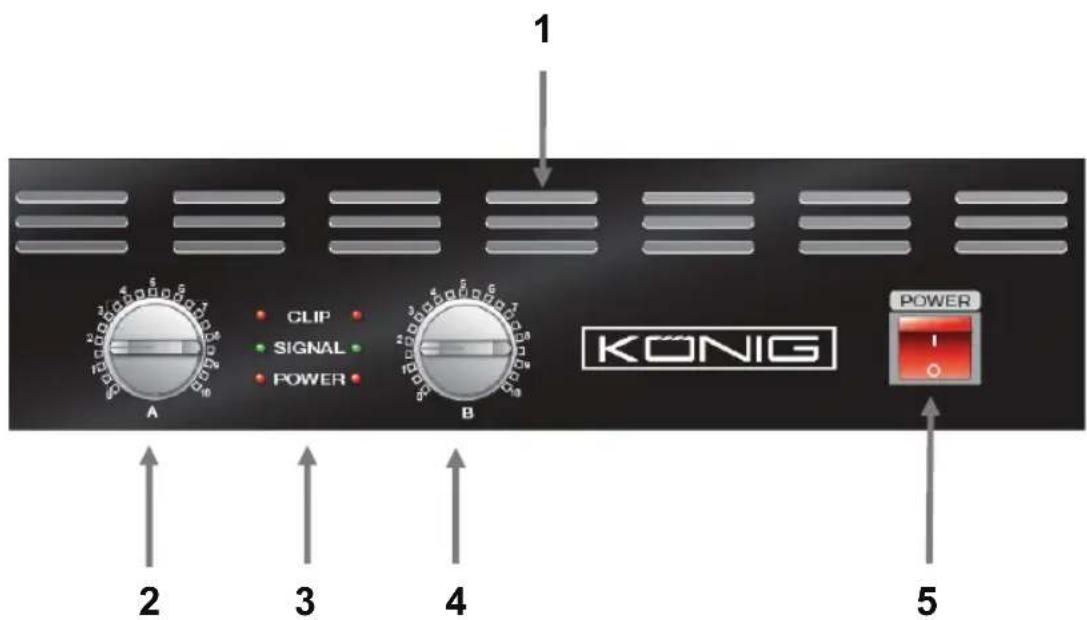

Popis prední části:
- Ventilační otvory
- Ovládání hlasitosti levého kanálu - LEFT
- Indikační LED diody
- CLIP: LED dioda indikující blížící se maximální vybuzení zesilovače. Poznámka: Snížte hlasitost, abyste zabránili poškození zesilovače nebo reproduktorů.
- SIGNAL: LED dioda indikující zapojení vstupního signálu z připojeného zařízení.
-
POWER: LED dioda signalizující zapojení/napájení zesilovače.
-
Ovládání hlasitosti pravého kanálu - RIGHT
- Sítový vypínač ON / OFF(Zap / Vyp)

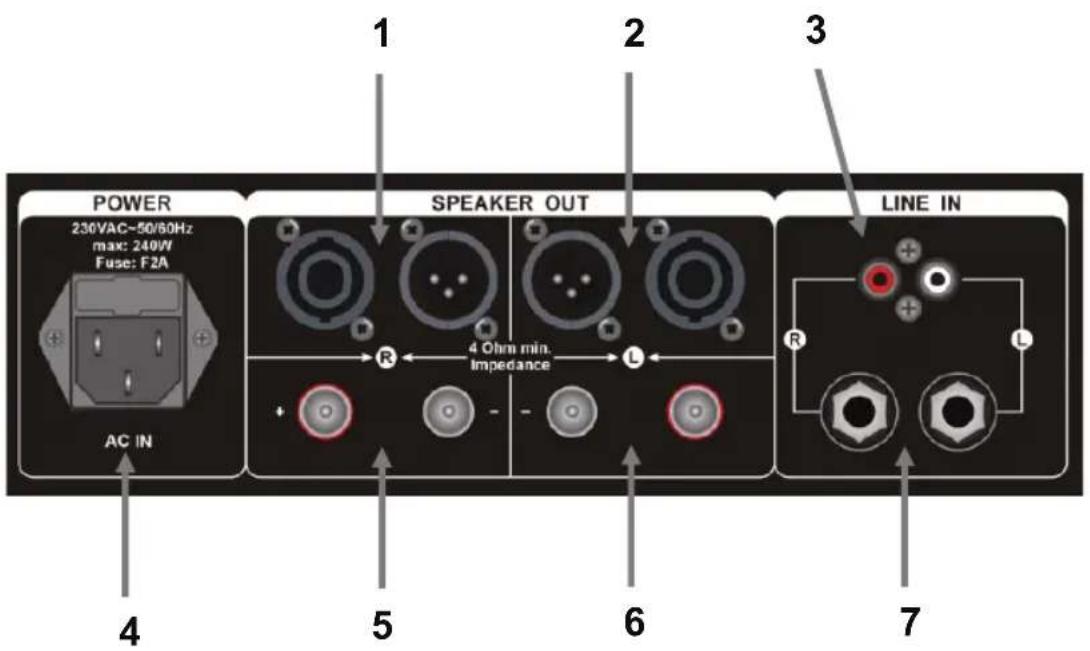

Popis zadní části:
- Výstupní konektor SPK / XLR RIGHT (pravý kanál) (min. impedance 4 ohm)
- Výstupní konektor SPK / XLR LEFT (levý kanál) (min. impedance 4 ohm)
- RCA vstup (RED = RIGHT- pravý kanál, WHITE = LEFT- levý kanál) *
- Konektor napájecího kabelu - AC in
- Zapojení reproduktorů (RED - červený = +, BLACK- černý = -)
- Zapojení reproduktorů (RED - červený = +, BLACK- černý = -)
- Vstupní konektor typu Jack o průměru 6.3 mm *
*Poznámka: Nezapojujete dva vstupní signály najednou do jednoho konektoru (3 a 7).
Technické parametry:
| Model: | AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000 | |||||
| Maximální výstupní výkon(1 kHz; THD < 1%): | 2x 120 W @ 4 Ω2x 80 W @ 8 Ω | 2x 240 W @ 4 Ω2x 120 W @ 8 Ω | 2x 300 W @ 4 Ω2x 170 W @ 8 Ω | 2x 500 W @ 4 Ω2x 250 W @ 8 Ω | 2x 750 W @ 4 Ω2x 400 W @ 8 Ω | 2x 1000 W @ 4 Ω2x 500 W @ 8 Ω |
| Jmenovitý výkon (20 Hz-20 kHz; THD < 0.5%): | 2x 60 W @ 4 Ω2x 40 W @ 8 Ω | 2x 110 W @ 4 Ω2x 5 W @ 8 Ω | 2x 170 W @ 4 Ω2x 100 W @ 8 Ω | 2x 225 W @ 4 Ω2x 125 W @ 8 Ω | 2x 240 W @ 4 Ω2x 145 W @ 8 Ω | 2x 300 W @ 4 Ω2x 165 W @ 8 Ω |
| Frekvenční odezva(20 Hz - 20 kHz @ 8 ohm): | ± 0.5 dB | |||||
| Odstup rušivých signálů(A - hodnota) | >90 dB >95 dB | |||||
| Celkové harmonickézkreslení (THD): | < 0.3% | |||||
| Crosstalk (1 kHz): >90 dB | >85 dB | |||||
| Vstupní impedance: 10k ohm | ||||||
| Vstupní citlivost: 0 dB | ||||||
| Vstupní konektory: RCA, Jack | ||||||
| Výstupní konektory: SPK, zapojení kabelů, XLR | ||||||
| Chlazení: Ventilátor s chladičem | ||||||
| Napájecí napětí 230V ~ 50 / 60 Hz | ||||||
| Rozměry (H x Š x V ) | 483 x 88 x 242 mm | 483 x 88 x 320 mm | ||||
| 19" skřín: | 2 RU | |||||
| Hmotnost: | 5,5 kg | 6,5 kg | 8,3 kg | 8,8 kg | 9,8 kg | 10,5 kg |
Prohlášení o shodě
Společnost
Nedis B.V.
De Tweeling 28
prohlašuje, že výrobek;
Název: König Electronic
Model: PA AMP série
Popis: PA zesilovače
splňuje následující normy:
Elektromagnetická kompatibilita:
EN55013-2003, EN61000-3-2/-3, EN55020-2002, EN61000-4-2/-4/-5/-6-11
Elektronická zařízení napájená ze sítě:
EN60065-2002
a je v souladu s požadavky předpisů Evropské unie.
's-Hertogenbosch, 14-07-2008
Mrs. J. Gilad
Obchodní ředitel
Bezpečnostní opatření:
UPOZORNĚNÍ
NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PRÓUDEM. NEÔTEVÍRAT
Abyste zabránili nebezpečí úrazu elektrickým proudem, svěřte opravu zařízení POUZE kvalifi kovanému servisnímu technikovi / středisku. Před prováděním
opravy vždy odpojte zařízení od přívodu elektrické energie a od dalších zařízení, které mohou být s vaším zařízením propojeny. Nevystavujte zařízení nadměrné vlhkosti nebo vodě.
Údržba:
K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani abrazivní materiály.
Záruka:
Jakékoli změny, modifi kace nebo poškození zařízení v důsledku nesprávného zacházení ruší platnost záruční smlouvy.
Obecné upozornění:
Design, provedení a parametry výrobku se mohou měnit bez předchozího upozornění uživatele výrobcem. Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony.
Upozornění:
Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vhazovat do běžného domácího odpadu. Výrobek je nutné odevzdat sběrným surovinám nebo recyklačnímu středisku zabývajícímu se zpracováním nebezpečných odpadů.
