Introduction:

Una serie de amplifi cadores semi-profesionales que se adapta en las cabinas de soporte estándar de 19". Este amplifi cador es ideal para los DJ principiantes, que desean obtener resultados excelentes. Un enfriador integrado se encarga de asegurar la ventilación adecuada y un indicador de nivel pico ofrece el control sobre el nivel de salida. Para lograr la mayor flexibilidad, existe una variedad de varias conexiones de altavoces como el conector bloqueable SPK, los puestos de enlace o XLR.

Información importante antes del uso:

• Mantenga un espacio sufi ciente alrededor del amplifi cador para permitir la circulación del aire. Del mismo modo, cuando esté instalado en una cabina de vuelo, compruebe que el fl ujo de aire no está obstruido.
• Encienda siempre el amplifi cador una vez que haya encendido los demás equipos y apáguelo siempre antes de apagar los demás equipos. Es posible fi jar los controles de volumen al mínimo, para evitar molestar y alcanzar a veces picos de señales peligrosas.
• Compruebe que el amplifi cador está apagado cuando conecte o desconecte cualquier cable del equipo del sistema.
• Compruebe que el amplifi cador también está apagado antes de desconectar el cable de alimentación de red.
• El sistema eléctrico y el enchufe de alimentación deberán gozar de una puesta a tierra adecuada, compatible con las normas de seguridad.
• Compruebe que el voltaje necesario para el amplifi cador cumple con el voltaje local del circuito principal.
• No conecte nunca los altavoces con una resistencia más baja (Ohm) a la exigida por el amplifi cador (véanse las especificaciones).

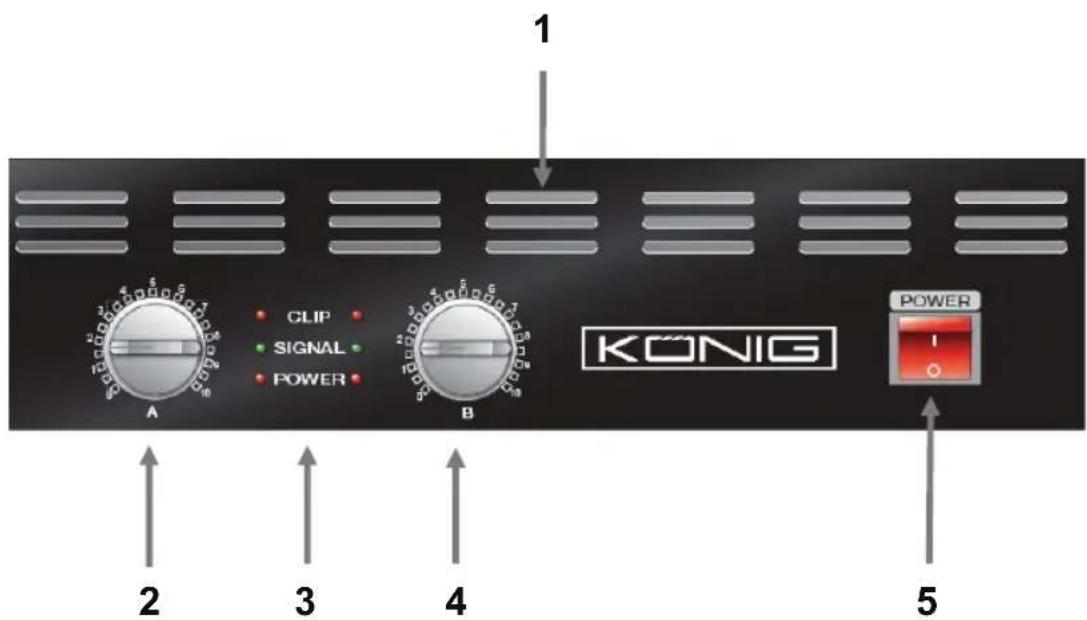

Descripción del panel frontal:

1 A CLIP SIGNAL POWER B KONIG POWER 2 3 4 5

1. Apertura de ventilación
2. Control de volumen IZQUIERDA
3. Indicadores LED

- CLIP: la LED se enciende cuando el amplifi cador alcanza el pico de energía (Nota: reduzca el volumen para evitar daños al amplifi cador y/o a los altavoces)

• SEÑAL: La LED se enciende con la señal entrante del equipo conectado

• ALIMENTACIÓN: La LED se enciende cuando el amplifi cador está encendido.

• Control de volumen DERECHA

• Interruptor de encendido/apagado

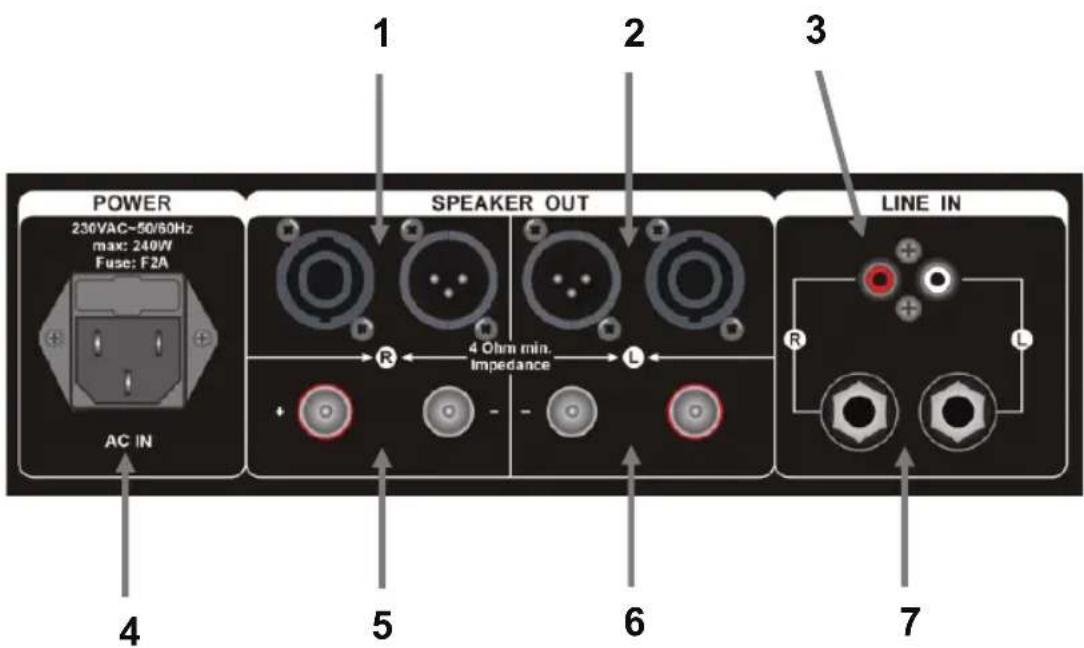

Descripción del panel trasero:

POWER 230VAC~50/60Hz max: 240W Fuse: F2A AC IN 1 2 3 SPEAKER OUT 4 Ohm min. Impedance L LINE IN R L 4 5 6 7

1. Salida SPK / XLR DERECHA (impedancia mínima de 4 ohm)
2. Salida SPK / XLR IZQUIERDA (impedancia mínima de 4 ohm)
3. Línea RCA en (ROJO = DERECHA, BLANCO = IZQUIERDA) *
4. Entrada de alimentación de CA
5. Puestos de enlace del altavoz (ROJO = +, NEGRO = -)
6. Puestos de enlace del altavoz (ROJO = +, NEGRO = -)
7. Entrada de línea de la toma de 6.3 mm*

*Nota: no conecte dos señales de entrada simultáneamente a la misma entrada de línea (3 y 7)

Especifi caciones:

Modelo:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Potencia máxima de salida(1 kHz; THD < 1%):	2x 120 W @ 4 Ω2x 80 W @ 8 Ω	2x 240 W @ 4 Ω2x 120 W @ 8 Ω	2x 300 W @ 4 Ω2x 170 W @ 8 Ω	2x 500 W @ 4 Ω2x 250 W @ 8 Ω	2x 750 W @ 4 Ω2x 400 W @ 8 Ω	2x 1000 W @ 4 Ω2x 500 W @ 8 Ω
Potencia de salida medida (20 Hz-20 kHz;THD < 0.5%):	2x 60 W @ 4 Ω2x 40 W @ 8 Ω	2x 110 W @ 4 Ω2x 5 W @ 8 Ω	2x 170 W @ 4 Ω2x 100 W @ 8 Ω	2x 225 W @ 4 Ω2x 125 W @ 8 Ω	2x 240 W @ 4 Ω2x 145 W @ 8 Ω	2x 300 W @ 4 Ω2x 165 W @ 8 Ω
Respuesta de frecuencia(20 Hz-20 kHz @ 8 ohm):	± 0.5 dB
Ratio de señal a ruido(medido en A):	>90 dB >95 dB
Distorsión total armónica(THD):	< 0.3%
Altavoz transversal(1 kHz):	>90 dB >85 dB
Impedancia de entrada: 10k ohms
Sensibilidad de entrada 0 dB
Conectores de entrada: Toma de RCA
Conectores de salida: SPK, puestos de enlace, XLR
Enfriamiento: Ventilador, calentador
Requisitos dealimentación:	230V ~ 50/60 Hz
Dimensión (Px A x A) 483 x 88 x 242 mm		483 x 88 x 320 mm
19” Espacio de soporte:	2 RU
Peso:	5.5kg	6.5kg	8.3kg	8.8kg	9.8kg	10.5kg

Declaración de conformidad

La empresa infrascrita,

Nedis B.V.

De Tweeling 28

Declara que el producto:

Nombre: König Electronic

Modelo: Series de amplifi cadores PA

Descripción: Amplifi cadores PA

se encuentra conforme a las siguientes normas:

EMC: EN55013-2003, EN61000-3-2/-3, EN55020-2002,

EN61000-4-2/-4/-5/-6-11

LVD: EN60065-2002

Y cumple con todos los requisitos de las directivas de la Unión Europea.

's-Hertogenbosch, 14-07-2008

D. J. Gilad

Director de compras

Medidas de seguridad:

Para reducir los riesgos de electrocución, este producto deberá ser abierto EXCLUSIVAMENTE por un técnico habilitado cuando necesite ser reparado. Desconecte el

producto de la red y de cualquier otro equipo si se registra algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpie sólo con un paño seco. No utilice solventes de limpieza ni abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modifi caciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal.

Cuidado:

Este producto está señalizado con este símbolo. Esto signifi ca que los productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales. Existen distintos sistemas de recogida individuales para este

tipo de productos.
