PAAMP15000KN - Equipement DJ KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur PA semi-professionnel
Marque	König
Modèle	PAAMP15000KN
Catégorie	Équipement DJ
Puissance de sortie maximale (1 kHz, THD < 1%)	2 x 750 W @ 4 Ω, 2 x 400 W @ 8 Ω
Puissance de sortie nominale (20 Hz - 20 kHz, THD < 0.5%)	2 x 240 W @ 4 Ω, 2 x 145 W @ 8 Ω
Réponse en fréquence	20 Hz - 20 kHz ± 0.5 dB
Rapport signal/bruit	> 90 dB
Distorsion harmonique totale (THD)	< 0.3%
Diaphonie (1 kHz)	> 90 dB
Impédance d'entrée	10 kΩ
Sensibilité d'entrée	0 dB
Entrées	RCA, Jack 6,3 mm
Sorties haut-parleurs	SPK (verrouillable), bornes de connexion, XLR
Impédance de charge minimale	4 Ω par canal
Refroidissement	Ventilateur et dissipateur thermique
Alimentation électrique	230 V ~ 50/60 Hz, fusible F2A
Consommation maximale	240 W
Dimensions (L x H x P)	483 x 88 x 242 mm
Espace rack 19"	2 RU
Poids	9,8 kg
Entretien et nettoyage	Nettoyer uniquement avec un chiffon sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Ne pas ouvrir l'appareil (risque de choc électrique). Débrancher avant toute intervention. Ne pas exposer à l'eau ou à l'humidité.
Réparabilité	Réparation uniquement par un technicien qualifié et agréé.
Garantie	Aucune garantie en cas de transformation ou d'utilisation incorrecte.

FOIRE AUX QUESTIONS - PAAMP15000KN KONIG

Quelle est la puissance de sortie maximale du PAAMP15000KN ?

La puissance de sortie maximale est de 2 x 750 W sous 4 Ω et 2 x 400 W sous 8 Ω (1 kHz, THD < 1%).

Quelles sont les entrées disponibles sur cet amplificateur ?

Les entrées sont de type RCA (rouge pour droite, blanc pour gauche) et une prise jack 6,3 mm.

Puis-je utiliser des enceintes avec une impédance inférieure à 4 ohms ?

Non, l'impédance minimale par canal est de 4 ohms. Une impédance inférieure pourrait endommager l'amplificateur.

Comment brancher l'amplificateur correctement ?

Assurez-vous que l'amplificateur est éteint avant de brancher ou débrancher des câbles. Allumez-le après les autres équipements et éteignez-le avant. Utilisez des câbles adaptés et respectez l'impédance.

Que signifient les voyants sur le panneau avant ?

Le voyant CLIP s'allume en cas de saturation (réduisez le volume). SIGNAL indique la réception d'un signal. POWER s'allume lorsque l'amplificateur est sous tension.

Quel est le type de refroidissement utilisé ?

L'amplificateur utilise un ventilateur intégré et un dissipateur thermique pour le refroidissement. Assurez une bonne circulation d'air autour de l'appareil.

Quelles sont les dimensions et le poids de l'appareil ?

Les dimensions sont de 483 x 88 x 242 mm (L x H x P) et le poids est de 9,8 kg. Il occupe 2 unités de rack (2 RU).

Puis-je nettoyer l'amplificateur avec des produits chimiques ?

Non, nettoyez uniquement avec un chiffon sec. L'utilisation de solvants ou de produits abrasifs peut endommager l'appareil.

Que faire en cas de problème électrique ?

Débranchez immédiatement l'appareil du secteur et des autres équipements. Faites appel à un technicien qualifié pour toute réparation. N'ouvrez jamais l'appareil vous-même.

Cet amplificateur est-il garanti ?

Aucune garantie ou responsabilité ne sera acceptée en cas de modification du produit ou de dommages causés par une utilisation incorrecte.

MODE D'EMPLOI PAAMP15000KN KONIG

Gamme d'amplifi cateurs semi-professionnels qui s'adapte aux racks standards 19". Cette amplifi cateur est idéal pour les DJ débutants qui désirent un produit d'une grande fi abilité.

Le refroidisseur intégré se charge de créer l'aération suffi sante et le témoin de nivir pointe permet de commander le niveau en sortie. Pour plus de fl exhibilité, vous disposez de prises de raccordement de haut-parleurs multiples (prise haut-parleur verrouillable, bornes de connexion ou prise XLR).

Informations importantes avant utilisation :

• Maintenez un espace suffi sont autour de l'amplifi cateur pour permettre à l'air de circuler correctement. Même lorsque l'amplifi cateur est monté en caisse, assurez-vous que la circulation d'air ne soit pas obturée.
• Allumez l'amplifi cateur après que tous les autres équipements aient été allumés et éteignez-le avant que tous les autres équipements aient été éteints. Si possible avec les contrôleurs de volume au minimum afi n d'éviter des pointes de signal désagréables et parfois dangereuses.
• Assurez-vous que l'amplifi cateur soit éteint lorsque vous branchez ou débranchez quelque câble que ce soit du système.
• Assurez-vous que l'amplifi cateur soit également éteint avant de débrancher le cordon d'alimentation électrique de la prise de courant.
• Le système électronique et la prise secteur disposent d'une mise à la terre appropriée, conforme aux normes de sécurité.
• Assurez-vous que la tension requise par l'amplifi cateur corresponde à la tension du circuit électrique principal.
• Ne raccordez jamais de haut-parleurs d'une résistance inférieure (Ohms) à celle nécessitée par l'amplifi cateur (voir les caractéristiques techniques).

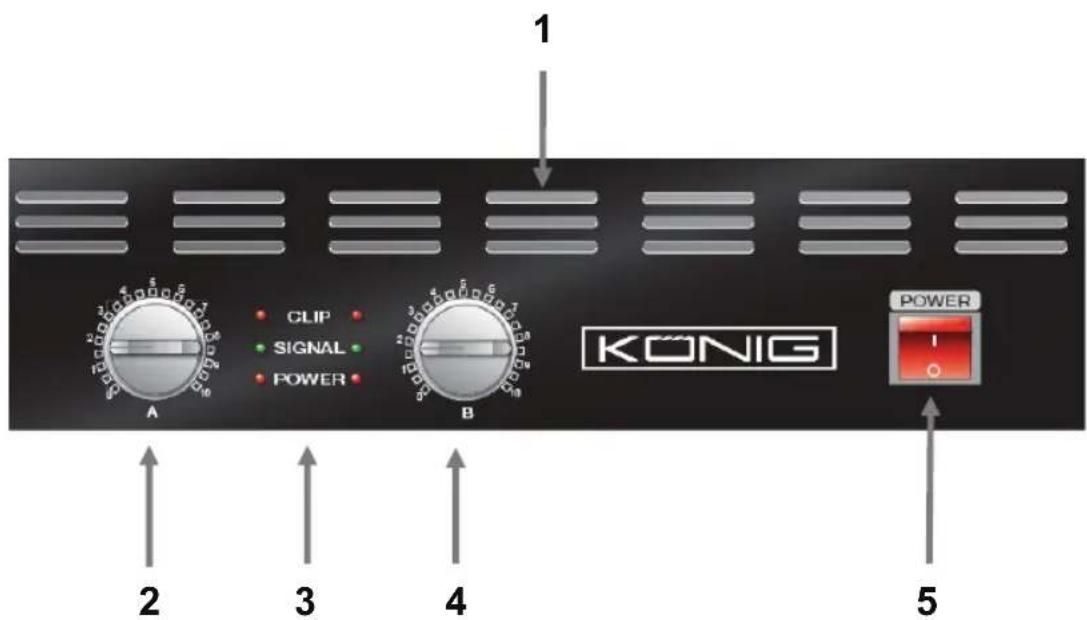

Descriptif du panneau avant :

1. Orifi ce d'aération
2. Contrôleur de volume (GAUCHE)

3. Voyants

4. CLIP : Le voyant s'allume lorsque l'amplificateur atteint la puissance de pointe. (Note : diminuez le volume pour éviter tout dommage sur l'amplifi cateur et/ou les haut-parleurs)

5. SIGNAL : Le voyant s'allume dès réception d'un signal provenant de l'équipement raccordé.

- POWER (ALIMENTATION) : Le voyant s'allume lorsque l'amplifi cateur est en marche.

1. Contrôleur de volume (DROITE)
2. Interrupteur MARCHE/ARRET

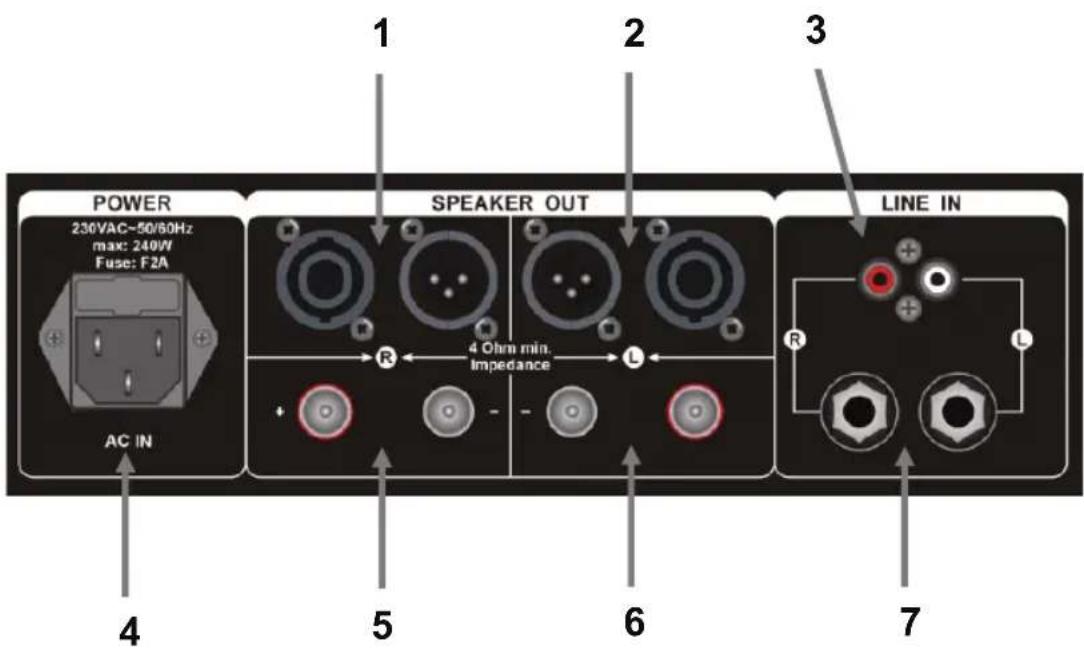

Descriptif du panneau arrière :

1. Sortie SPK / XLR (DROITE) (Impédance minimum 4 ohms)
2. Sortie SPK / XLR (GAUCHE) (Impédance minimum 4 ohms)
3. Entrée de ligne RCA (ROUGE = DROITE, BLANC = GAUCHE) *
4. ENTREE alimentation CA
5. Bornes de connexion haut-parleur (ROUGE = +, NOIR = -)
6. Bornes de connexion haut-parleur (ROUGE = +, NOIR = -)
7. Prise d'entrée de ligne 6.3 mm*

Caractéristiques techniques :

Modèle :	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Puissance de sortie maximum(1 kHz; DHT < 1%):	2x 120 W @ 4 Ω2x 80 W @ 8 Ω	2x 240 W @ 4 Ω2x 120 W @ 8 Ω	2x 300 W @ 4 Ω2x 170 W @ 8 Ω	2x 500 W @ 4 Ω2x 250 W @ 8 Ω	2x 750 W @ 4 Ω2x 400 W @ 8 Ω	2x 1000 W @ 4 Ω2x 500 W @ 8 Ω
Puissance de sortie nominale (20 Hz-20 kHz;DHT < 0.5%):	2x 60 W @ 4 Ω2x 40 W @ 8 Ω	2x 110 W @ 4 Ω2x 5 W @ 8 Ω	2x 170 W @ 4 Ω2x 100 W @ 8 Ω	2x 225 W @ 4 Ω2x 125 W @ 8 Ω	2x 240 W @ 4 Ω2x 145 W @ 8 Ω	2x 300 W @ 4 Ω2x 165 W @ 8 Ω
Réponse en fréquence(20 Hz-20 kHz @ 8ohms) :	± 0.5 dB
Rapport signal/bruit (A-équilibré):	>90 dB >95 dB
Distorsion HarmoniqueTotale (DHT) :	< 0.3%
Diaphonie (1 kHz): >90 dB	>85 dB
Impédance d'entrée : 10k ohms
Sensibilité en entrée : 0 dB
Prises d'entrée : RCA, Jack
Prises de sortie : SPK, bornes de connexion, XLR
Refroidissement : Ventilateur, dissipateur thermique
Prérequis alimentation électrique :	230V ~ 50/60 Hz
Dimensions (L x H x P) : 483 x 88 x 242 mm 483 x 88 x 320 mm
Espace rack 19" : 2 RU
Poids :	5.5 kg.	6.5 kg.	8.3 kg.	8.8 kg.	9.8 kg.	10.5 kg.

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que les produits :

Nom : König Electronic

Modèles : Gamme PA AMP

Désignation : Amplifi cateurs PA

sont conformes aux normes suivantes :

CEM : EN55013-2003, EN61000-3-2/-3, EN55020-2002,

EN61000-4-2/-4/-5/-6-11

DBT : EN60065-2002

et sont conformes aux prescriptions des Directives de l'Union Européenne.

's-Hertogenbosch, 14-07-2008

Mme. J. Gilad

Directrice des Achats

Consignes de sécurité :

Afi n de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié é agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvant ou de produit abrasif.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modifi préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.

Attention :

Ce symbole fi gure sur l'appareil. Il signifi e que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Copyright ©
