Producttype	Semi-professionele PA-versterker
Merk	König
Model	PAAMP15000KN
Categorie	DJ-apparatuur
Maximaal uitgangsvermogen (1 kHz, THD < 1%)	2 x 750 W @ 4 Ω, 2 x 400 W @ 8 Ω
Nominaal uitgangsvermogen (20 Hz - 20 kHz, THD < 0.5%)	2 x 240 W @ 4 Ω, 2 x 145 W @ 8 Ω
Frequentiebereik	20 Hz - 20 kHz ± 0.5 dB
Signaal-ruisverhouding	> 90 dB
Totale harmonische vervorming (THD)	< 0.3%
Overspraak (1 kHz)	> 90 dB
Ingangsimpedantie	10 kΩ
Ingangsgevoeligheid	0 dB
Ingangen	RCA, 6,3 mm jack
Luidsprekeruitgangen	SPK (vergrendelbaar), aansluitklemmen, XLR
Minimale belastingsimpedantie	4 Ω per kanaal
Koeling	Ventilator en koellichaam
Voeding	230 V ~ 50/60 Hz, zekering F2A
Maximaal verbruik	240 W
Afmetingen (B x H x D)	483 x 88 x 242 mm
19" rackruimte	2 U
Gewicht	9,8 kg
Onderhoud en reiniging	Alleen reinigen met een droge doek. Gebruik geen oplosmiddelen of schurende middelen.
Veiligheid	Het apparaat niet openen (risico op elektrische schok). Uitschakelen voor elke ingreep. Niet blootstellen aan water of vocht.
Repareerbaarheid	Reparatie uitsluitend door een gekwalificeerde en erkende technicus.
Garantie	Geen garantie bij wijziging of onjuist gebruik.

Veelgestelde vragen - PAAMP15000KN KONIG

Wat is het maximale uitgangsvermogen van de PAAMP15000KN?

Het maximale uitgangsvermogen is 2 x 750 W bij 4 Ω en 2 x 400 W bij 8 Ω (1 kHz, THD < 1%).

Welke ingangen zijn beschikbaar op deze versterker?

De ingangen zijn van het type RCA (rood voor rechts, wit voor links) en een 6,3 mm jackaansluiting.

Kan ik luidsprekers gebruiken met een impedantie lager dan 4 ohm?

Nee, de minimale impedantie per kanaal is 4 ohm. Een lagere impedantie kan de versterker beschadigen.

Hoe sluit ik de versterker correct aan?

Zorg dat de versterker is uitgeschakeld voordat u kabels aansluit of loskoppelt. Schakel hem in na andere apparatuur en uit voor andere apparatuur. Gebruik geschikte kabels en respecteer de impedantie.

Wat betekenen de indicatielampjes op het voorpaneel?

Het CLIP-lampje brandt bij verzadiging (verlaag het volume). SIGNAL geeft aan dat er een signaal wordt ontvangen. POWER brandt wanneer de versterker is ingeschakeld.

Welk type koeling wordt gebruikt?

De versterker gebruikt een ingebouwde ventilator en een koellichaam voor de koeling. Zorg voor een goede luchtcirculatie rond het apparaat.

Wat zijn de afmetingen en het gewicht van het apparaat?

De afmetingen zijn 483 x 88 x 242 mm (B x H x D) en het gewicht is 9,8 kg. Het neemt 2 rackeenheden (2 U) in beslag.

Kan ik de versterker reinigen met chemische producten?

Nee, alleen reinigen met een droge doek. Het gebruik van oplosmiddelen of schurende middelen kan het apparaat beschadigen.

Wat te doen bij een elektrisch probleem?

Koppel het apparaat onmiddellijk los van het lichtnet en andere apparatuur. Roep een gekwalificeerde technicus in voor reparaties. Open het apparaat nooit zelf.

Is deze versterker gegarandeerd?

Geen garantie of aansprakelijkheid wordt aanvaard in geval van wijziging van het product of schade door onjuist gebruik.

GEBRUIKSAANWIJZING PAAMP15000KN KONIG

GEBRUIKSAANWIJZING (p20) VERSTERKERS

5215MC 's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Pays-Bas

Tél.: [phone]

Email : [e-mail]

Een semi-professionele PA versterkerserie geschikt voor inbouw in een 19" rack. Deze versterker is ideaal voor gevorderde DJ's die een hoge product betrouwbaarheid wensen. Een ingebouwde ventilator zorgt voor een goede koeling en de peak level indicator geeft een eventueel te hoog uitgangslevel weer. Voor maximale fl exibiliteit zijn er diverse speakeraansluitingen zoals een SPK connector met vergrendeling, schroefaansluiting of XLR.

Belangrijke informatie vooraf:

• Zorg voor voldoende ruimte rondom de versterker zodat er voldoende luchtcirculatie kan plaatsvinden. Zorg ervoor dat de luchtstroom niet wordt gehinderd wanneer de versterker wordt geplaatst in een flight case.
• Schakel de versterker altijd als laatste in en schakel het uit voordat u de andere apparatuur uitschakelt. Stel hierbij het volume in op het minimum, dit zal onaangename en soms gevaarlijke signaalpieken voorkomen.
• Zorg ervoor dat de versterker is uitgeschakeld wanneer u kabels wilt aansluiten of verwijderen.
• Zorg ervoor dat de versterker is uitgeschakeld wanneer u de stekker uit het wandcontact haalt.
• Het elektrische systeem en het wandcontact dient adequaat te zijn geaard, volgens de geldende veiligheidsnormen.
• Denk erom dat het voltage van de versterker overeenkomt met het voltage van het elektriciteitsnet.
• Sluit nooit luidsprekers aan met een lagere weerstand (Ohm) dan vereist is door de versterker (zie specifi caties).

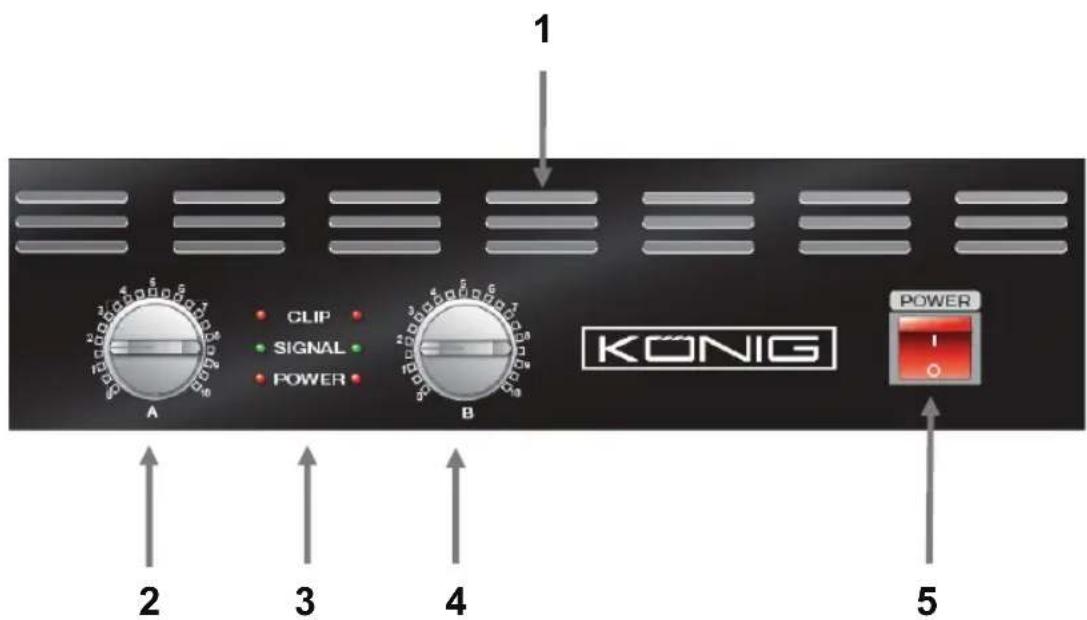

Beschrijving frontpaneel:

1. Ventilatie opening
2. Volume bediening links

3. Indicatie leds

4. CLIP: de led zal gaan branden wanneer de versterker zijn piekvermogen bereikt (NB: verlaag het volume om beschadigingen aan de versterker en/of luidsprekers te voorkomen).

5. SIGNAL: de led zal gaan branden wanneer er een binnenkomend signaal is van aangesloten apparatuur.

- POWER: de led zal gaan branden wanneer de versterker is ingeschakeld.

1. Volume bediening rechts
2. AAN/UIT schakelaar

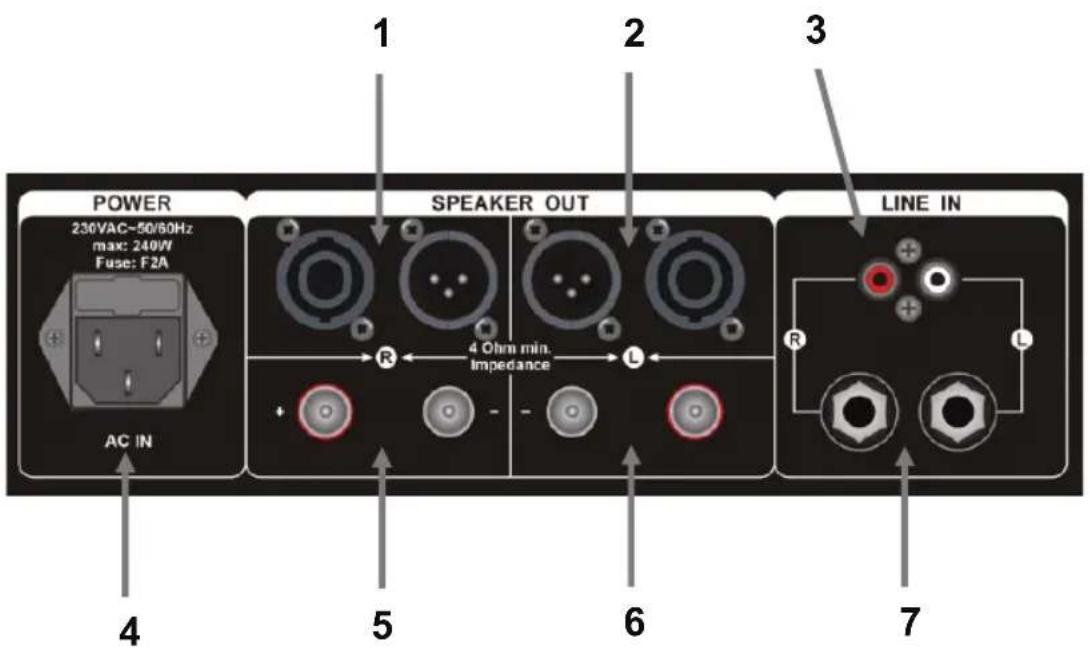

Beschrijving achterpaneel:

1. SPK / XLR uitgang rechts (min. impedantie 4 ohm)
2. SPK / XLR uitgang links (min. impedantie 4 ohm)
3. RCA lijn in (ROOD = RECHTS, WIT = LINKS) *
4. AC IN (elektriciteitaansluiting)
5. Luidspreker aansluitingen (ROOD = +, ZWART = -)
6. Luidspreker aansluitingen (ROOD = +, ZWART = -)
7. 6.3 mm jack lijn in *

*NB: sluit nooit twee ingangsignalen tegelijk aan op één lijningang (3 en 7)

Specificaties:

Model:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Maximaaluitgangsvermogen(1 kHz; THD < 1%):	2x 120 W @ 4 Ω2x 80 W @ 8 Ω	2x 240 W @ 4 Ω2x 120 W @ 8 Ω	2x 300 W @ 4 Ω2x 170 W @ 8 Ω	2x 500 W @ 4 Ω2x 250 W @ 8 Ω	2x 750 W @ 4 Ω2x 400 W @ 8 Ω	2x 1000 W @ 4 Ω2x 500 W @ 8 Ω
Continueuitgangsvermogen(20 Hz-20 kHz; THD < 0.5%):	2x 60 W @ 4 Ω2x 40 W @ 8 Ω	2x 110 W @ 4 Ω2x 5 W @ 8 Ω	2x 170 W @ 4 Ω2x 100 W @ 8 Ω	2x 225 W @ 4 Ω2x 125 W @ 8 Ω	2x 240 W @ 4 Ω2x 145 W @ 8 Ω	2x 300 W @ 4 Ω2x 165 W @ 8 Ω
Frequentiebereik:(20 Hz-20 kHz @ 8 ohm):	± 0.5 dB
Signaal-ruisverhouding(A-weging):	>90 dB >95 dB
Totale harmonische vervorming (THD):	< 0,3%
Kanaalafscherming(1 kHz):	>90 dB >85 dB
Ingangsimpedantie: 10k ohms
Ingangsgevoeligheid: 0 dB
Ingangsaansluitingen: RCA, Jack
Uitgangsaansluitingen: SPK, schroefaansluiting , XLR
Koeling: ventilator, koellichaam
Voeding: 230V ~ 50/60 Hz
Afmetingen (B x H x D):	483 x 88 x 242 mm				483 x 88 x 320 mm
19" rack-systeem:	2 HE
Gewicht:	5,5 kg	6,5 kg	8,3 kg	8,8 kg	9,8 kg	10,5 kg

CONFORMITEITVERKLARING

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

Verklaren dat het product:

Merknaam: König Electronic

Model: PA AMP-serie

Omschrijving: PA versterkers

Conform de volgende standaarden:

EMC: EN55013-2003, EN61000-3-2/-3, EN55020-2002,

EN61000-4-2/-4/-5/-6-11

LVD: EN60065-2002

En voldoet aan de vereiste richtlijnen van de Europese Unie.

's-Hertogenbosch, 14 juli 2008

Mevr. J. Gilad

Directeur inkoop

Veiligheidsvoorzorgsmaatregelen:

Wanneer service of reparatie noodzakelijk is, mag dit product UITSLUITEND door een geautoriseerde technicus geopend worden; dit om de kans op het krijgen

van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel het product dan los van het lichtnet en van andere apparatuur. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specifi caties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handels van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
