Tipo di prodotto	Amplificatore PA semi-professionale
Marca	König
Modello	PAAMP15000KN
Categoria	Attrezzatura DJ
Potenza di uscita massima (1 kHz, THD < 1%)	2 x 750 W @ 4 Ω, 2 x 400 W @ 8 Ω
Potenza di uscita nominale (20 Hz - 20 kHz, THD < 0.5%)	2 x 240 W @ 4 Ω, 2 x 145 W @ 8 Ω
Risposta in frequenza	20 Hz - 20 kHz ± 0.5 dB
Rapporto segnale/rumore	> 90 dB
Distorsione armonica totale (THD)	< 0.3%
Diafonia (1 kHz)	> 90 dB
Impedenza di ingresso	10 kΩ
Sensibilità di ingresso	0 dB
Ingressi	RCA, Jack 6,3 mm
Uscite altoparlanti	SPK (bloccabile), morsetti di connessione, XLR
Impedenza di carico minima	4 Ω per canale
Raffreddamento	Ventilatore e dissipatore termico
Alimentazione elettrica	230 V ~ 50/60 Hz, fusibile F2A
Consumo massimo	240 W
Dimensioni (L x A x P)	483 x 88 x 242 mm
Spazio rack 19"	2 RU
Peso	9,8 kg
Manutenzione e pulizia	Pulire solo con un panno asciutto. Non utilizzare solventi o prodotti abrasivi.
Sicurezza	Non aprire l'apparecchio (rischio di scossa elettrica). Scollegare prima di qualsiasi intervento. Non esporre ad acqua o umidità.
Riparabilità	Riparazione solo da parte di un tecnico qualificato e autorizzato.
Garanzia	Nessuna garanzia in caso di modifica o uso improprio.

Domande frequenti - PAAMP15000KN KONIG

Qual è la potenza di uscita massima del PAAMP15000KN?

La potenza di uscita massima è di 2 x 750 W a 4 Ω e 2 x 400 W a 8 Ω (1 kHz, THD < 1%).

Quali sono gli ingressi disponibili su questo amplificatore?

Gli ingressi sono di tipo RCA (rosso per destro, bianco per sinistro) e un jack da 6,3 mm.

Posso utilizzare casse con impedenza inferiore a 4 ohm?

No, l'impedenza minima per canale è di 4 ohm. Un'impedenza inferiore potrebbe danneggiare l'amplificatore.

Come collegare correttamente l'amplificatore?

Assicurarsi che l'amplificatore sia spento prima di collegare o scollegare i cavi. Accenderlo dopo le altre apparecchiature e spegnerlo prima. Utilizzare cavi adatti e rispettare l'impedenza.

Cosa significano gli indicatori sul pannello frontale?

L'indicatore CLIP si accende in caso di saturazione (ridurre il volume). SIGNAL indica la ricezione di un segnale. POWER si accende quando l'amplificatore è acceso.

Qual è il tipo di raffreddamento utilizzato?

L'amplificatore utilizza un ventilatore integrato e un dissipatore termico per il raffreddamento. Assicurare una buona circolazione d'aria intorno all'apparecchio.

Quali sono le dimensioni e il peso dell'apparecchio?

Le dimensioni sono 483 x 88 x 242 mm (L x A x P) e il peso è di 9,8 kg. Occupa 2 unità rack (2 RU).

Posso pulire l'amplificatore con prodotti chimici?

No, pulire solo con un panno asciutto. L'uso di solventi o prodotti abrasivi può danneggiare l'apparecchio.

Cosa fare in caso di problema elettrico?

Scollegare immediatamente l'apparecchio dalla rete e dalle altre apparecchiature. Contattare un tecnico qualificato per qualsiasi riparazione. Non aprire mai l'apparecchio da soli.

Questo amplificatore è garantito?

Nessuna garanzia o responsabilità sarà accettata in caso di modifica del prodotto o di danni causati da uso improprio.

MANUALE UTENTE PAAMP15000KN KONIG

Una serie di amplifi catori semi-professionali che si adattano agli armadetti a scaffali standard da 19". Questo amplifi catore è ideale per DJ principianti che desiderano un'ottima affi dabilità di prodotto. Un refrigeratore incorporato assicura una buona ventilazione e un indicatore di livello di picco controlla il livello di uscita. Per una massima fi essibilità è possibile scegliere vari collegamenti di altoparlanti come un connettore SPK bloccabile, morsetti di accoppiamento o XLR.

Informazioni importanti prima dell'uso:

• Tenere spazio suffi ciente intorno all'amplifi catore per consentire un'adeguata circolazione dell'aria. Inoltre, una volta montato in una scatola di volo, assicurarsi che il fl usso d'aria non sia ostruito.
• Accendere sempre l'amplifi catore dopo che tutte le apparecchiature sono accese e spegnerlo sempre prima che gli altri apparecchi vengano spenti. Se possibile, impostare i controlli di volume sul valore minimo, in modo da evitare fastidiosi e talvolta pericolosi picchi di segnale.
• Assicurarsi che l'amplifi catore sia spento quando si collegano o si scollegano i cavi degli apparecchi di sistema.
• Assicurarsi che anche l'amplifi catore sia spento prima di scollegare il cavo di alimentazione dalla presa di corrente.
• Il sistema elettrico e la presa di corrente hanno un'adeguata messa a terra, compatibile con le norme di sicurezza.
• Assicurarsi che la tensione necessaria per l'amplifi catore sia conforme alla tensione locale del circuito elettrico.
• Non collegare mai altoparlanti con una resistenza inferiore (Ohm) come richiesto dall'amplifi catore (vedere specifiche).

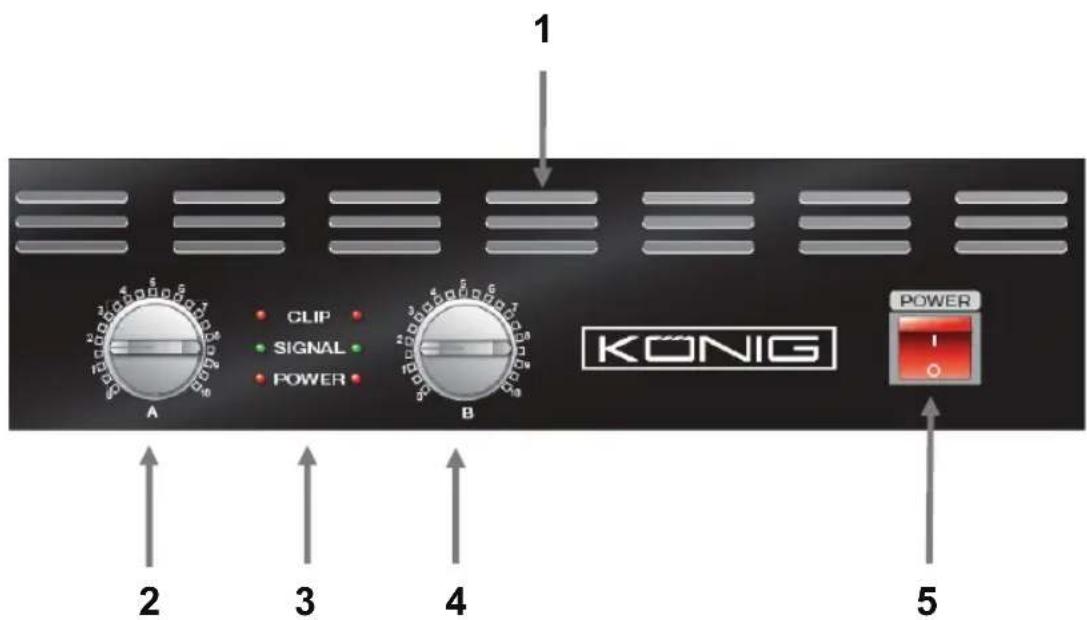

Descrizione pannello anteriore:

1. Apertura di ventilazione
2. Controllo volume SINISTRO
3. Indicatori LED

- CLIP: il LED si illumina quando l'amplificatore raggiunge la sua potenza massima (Nota: ridurre il volume per evitare danni all'amplifi catore e/o altoparlanti)

• SEGNALE: il LED si illumina con un segnale in ingresso dagli apparecchi collegati

• ACCENSIONE: il LED si illumina quando l'amplifi catore è acceso.

• Controllo Volume SINISTRO

• Interruttore ON/OFF

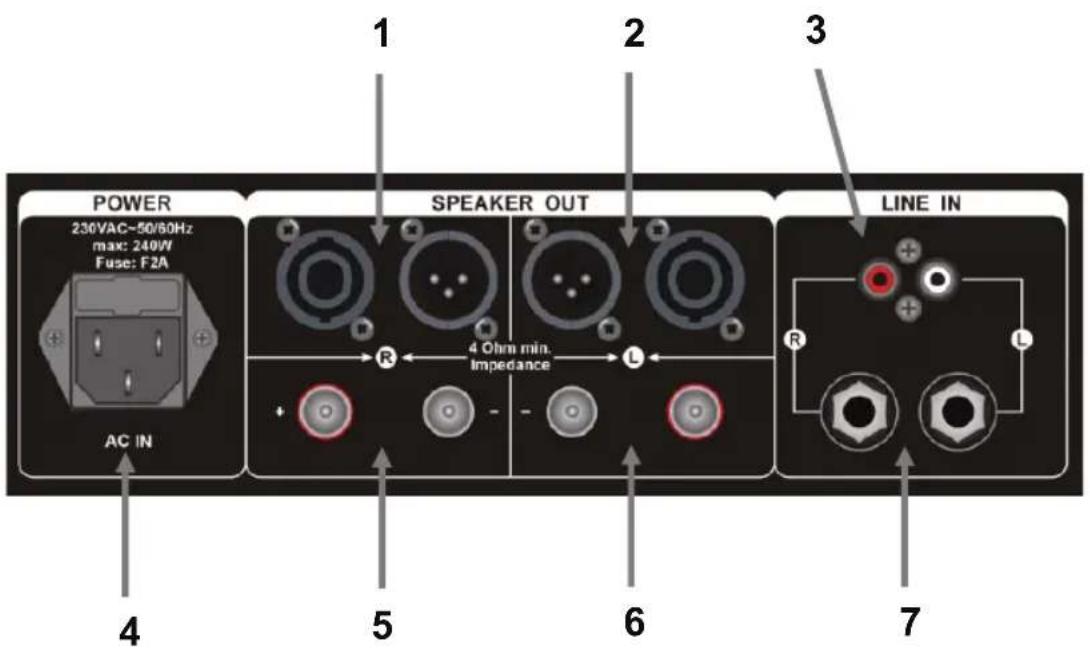

Descrizione pannello posteriore:

1. Uscita SPK / XLR DESTRA (impedenza min. 4 ohm)
2. Uscita SPK / XLR SINISTRA (impedenza min. 4 ohm)
3. Linea in ingresso RCA (ROSSA = DESTRA, BIANCA = SINISTRA) *
4. Alimentazione CA IN
5. Morsetti di accoppiamento altoparlante (ROSSO = +, NERO = -)
6. Morsetti di accoppiamento altoparlante (ROSSO = +, NERO = -)
7. Presa linea in ingresso 6,3 mm *

*Nota: non collegare due segnali di ingresso simultaneamente a una linea di ingresso (3 e 7)

Caratteristiche tecniche:

Modello:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Potenza in uscita massima(1 kHz; THD < 1%):	2x 120 W @ 4 Ω2x 80 W @ 8 Ω	2x 240 W @ 4 Ω2x 120 W @ 8 Ω	2x 300 W @ 4 Ω2x 170 W @ 8 Ω	2x 500 W @ 4 Ω2x 250 W @ 8 Ω	2x 750 W @ 4 Ω2x 400 W @ 8 Ω	2x 1000 W @ 4 Ω2x 500 W @ 8 Ω
Potenza in uscita nominale (20 Hz-20 kHz;THD < 0.5%):	2x 60 W @ 4 Ω2x 40 W @ 8 Ω	2x 110 W @ 4 Ω2x 5 W @ 8 Ω	2x 170 W @ 4 Ω2x 100 W @ 8 Ω	2x 225 W @ 4 Ω2x 125 W @ 8 Ω	2x 240 W @ 4 Ω2x 145 W @ 8 Ω	2x 300 W @ 4 Ω2x 165 W @ 8 Ω
Risposta frequenza(20 Hz-20 kHz @ 8 ohm):	± 0,5 dB
Rapporto segnale-rumore (A-ponderato):	>90 dB >95 dB
Distorsione ArmonicaTotale (THD):	< 0,3%
Diafonia (1 kHz): >90 dB >85 dB
Impedenza di ingresso: 10k ohm
Sensibilità in ingresso: 0 dB
Connettori di ingresso: RCA, Presa
Connettori di uscita: SPK, morsetti di accoppiamento, XLR
Raffreddamento: Ventola, dissipatore di calore
Requisiti dialimentazione:	230V ~ 50/60 Hz
Dimensioni ( L x A x P ) 483 x 88 x 242 mm			483 x 88 x 320 mm
Spazio scaffali 19":	2 RU
Peso:	5,5 kg	6,5 kg	8,3 kg	8,8 kg	9,8 kg	10,5 kg

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Nome: König Electronic

Modello: Serie PA AMP

Descrizione: Amplifi catori PA

è conforme ai seguenti standard

EMC: EN55013-2003, EN61000-3-2/-3, EN55020-2002, EN61000-4-2/-4/-5/-6-11

LVD: EN60065-2002

e rispetta i requisiti delle Direttive dell'Unione Europea.

's-Hertogenbosch, 14-07-2008

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE tecnico specializzato, se occorre assistenza. Se si dovessero verifi care dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso. Tutti i marchi, logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Copyright ©
