Produkttyp	Semi-professioneller PA-Verstärker
Marke	König
Modell	PAAMP15000KN
Kategorie	DJ-Ausrüstung
Maximale Ausgangsleistung (1 kHz, THD < 1%)	2 x 750 W @ 4 Ω, 2 x 400 W @ 8 Ω
Nennausgangsleistung (20 Hz - 20 kHz, THD < 0,5%)	2 x 240 W @ 4 Ω, 2 x 145 W @ 8 Ω
Frequenzgang	20 Hz - 20 kHz ± 0,5 dB
Signalrauschabstand	> 90 dB
Gesamtklirrfaktor (THD)	< 0,3%
Übersprechen (1 kHz)	> 90 dB
Eingangsimpedanz	10 kΩ
Eingangsempfindlichkeit	0 dB
Eingänge	RCA, 6,3 mm Klinke
Lautsprecherausgänge	SPK (verriegelbar), Schraubklemmen, XLR
Minimale Lastimpedanz	4 Ω pro Kanal
Kühlung	Lüfter und Kühlkörper
Stromversorgung	230 V ~ 50/60 Hz, Sicherung F2A
Maximale Leistungsaufnahme	240 W
Abmessungen (B x H x T)	483 x 88 x 242 mm
19" Rackplätze	2 HE
Gewicht	9,8 kg
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Gerät nicht öffnen (Stromschlaggefahr). Vor jedem Eingriff Netzstecker ziehen. Nicht Wasser oder Feuchtigkeit aussetzen.
Reparierbarkeit	Reparatur nur durch qualifizierten und autorisierten Techniker.
Garantie	Keine Garantie bei Umbau oder unsachgemäßer Verwendung.

Häufig gestellte Fragen - PAAMP15000KN KONIG

Wie hoch ist die maximale Ausgangsleistung des PAAMP15000KN?

Die maximale Ausgangsleistung beträgt 2 x 750 W an 4 Ω und 2 x 400 W an 8 Ω (1 kHz, THD < 1%).

Welche Eingänge sind an diesem Verstärker verfügbar?

Die Eingänge sind RCA (rot für rechts, weiß für links) und eine 6,3 mm Klinkenbuchse.

Kann ich Lautsprecher mit einer Impedanz unter 4 Ohm verwenden?

Nein, die Mindestimpedanz pro Kanal beträgt 4 Ohm. Eine niedrigere Impedanz könnte den Verstärker beschädigen.

Wie schließe ich den Verstärker richtig an?

Stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie Kabel anschließen oder trennen. Schalten Sie ihn nach anderen Geräten ein und vor ihnen aus. Verwenden Sie geeignete Kabel und beachten Sie die Impedanz.

Was bedeuten die Anzeigen auf der Frontplatte?

Die CLIP-Anzeige leuchtet bei Übersteuerung (Lautstärke reduzieren). SIGNAL zeigt den Empfang eines Signals an. POWER leuchtet, wenn der Verstärker eingeschaltet ist.

Welche Art der Kühlung wird verwendet?

Der Verstärker verwendet einen integrierten Lüfter und einen Kühlkörper zur Kühlung. Sorgen Sie für eine gute Luftzirkulation um das Gerät.

Welche Abmessungen und welches Gewicht hat das Gerät?

Die Abmessungen betragen 483 x 88 x 242 mm (B x H x T) und das Gewicht 9,8 kg. Es belegt 2 Höheneinheiten (2 HE).

Kann ich den Verstärker mit chemischen Reinigungsmitteln reinigen?

Nein, nur mit einem trockenen Tuch reinigen. Die Verwendung von Lösungsmitteln oder Scheuermitteln kann das Gerät beschädigen.

Was tun bei einem elektrischen Problem?

Trennen Sie das Gerät sofort vom Netz und von anderen Geräten. Ziehen Sie für Reparaturen einen qualifizierten Techniker hinzu. Öffnen Sie das Gerät niemals selbst.

Ist dieser Verstärker garantiert?

Es wird keine Garantie oder Haftung bei Produktänderungen oder Schäden durch unsachgemäße Verwendung übernommen.

BEDIENUNGSANLEITUNG PAAMP15000KN KONIG

ANLEITUNG (S. 8) PA VERSTÄRKER

Name: König Electronic

Eine halbprofessionelle Verstärkerbaureihe, die in Standard-19" Rack System passt. Dieser Verstärker ist ideal für angehende DJs, die sich eine hervorragende Zuverlässigkeit des Produkts wünschen. Ein eingebauter Kühler sorgt für eine gute Belüftung, und mit einem Spitzenpegelanzeiger lässt sich der Ausgangspegel überwachen. Um eine maximale Flexibilität zu erreichen, kann zwischen verschiedenen Lautsprecheranschlüssen wie verriegelbarer SPK-Stecker, Verbindungsklemmen oder XLR gewählt werden.

Wichtige Informationen vor der Anwendung:

• Lassen Sie genügend Platz um den Verstärker herum, damit die Luft gut zirkulieren kann. Auch wenn die Montage in einem Flight Case erfolgt, sorgen Sie dafür, dass der Luftstrom nicht behindert wird.
• Schalten Sie den Verstärker immer an, nachdem alle anderen Geräte angeschaltet worden sind, und schalten Sie ihn immer aus, bevor die anderen Geräte ausgeschaltet worden sind. Wenn es möglich ist, sollten die Lautstärkeregler auf den Minimalwert eingestellt werden, damit Ärger und manchmal gefährliche Signalspitzen vermieden werden.
• Überzeugen Sie sich davon, dass der Verstärker ausgeschaltet ist, wenn irgendwelche Kabel der Systemgeräte angeschlossen oder getrennet werden.
• Überzeugen Sie sich davon, dass der Verstärker auch abgeschaltet ist, bevor das Netzkabel aus der Netzsteckdose gezogen wird.
• Das Elektrosystem und die Netzsteckdose sind entsprechend den Sicherheitsnormen ausreichend geerdet.
• Überzeugen Sie sich davon, dass die erforderliche Spannung für den Verstärker der Spannung des örtlichen Stromnetzes entspricht.
• Schließen Sie nie einen niederohmigeren Lautsprecher an den Verstäker an, als in den technischen Daten beschrieben.

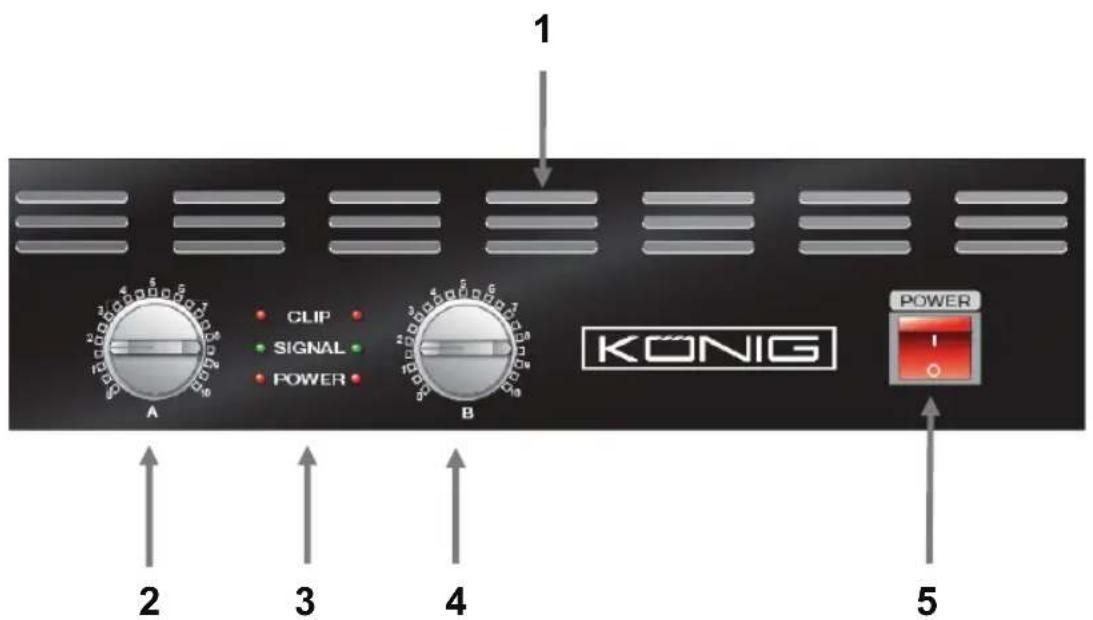

Beschreibung der Front:

1. Belüftungsöffnung
2. Lautstärkeregler LINKS
3. LED-Anzeigen

- CLIP: LED leuchtet auf, wenn der Verstärker seine Spitzenleistung erreicht. (Anmerkung: Verringern Sie die Lautstärke, damit der Verstärker und/oder die Lautsprecher nicht beschädigt werden.)

• SIGNAL: LED leuchtet auf, wenn ein Signal vom angeschlossenen Gerät ankommt.

• POWER: LED leuchtet auf, wenn der Verstärker eingeschaltet ist.

• Lautstärkeregler RECHTS

• Netzschalter

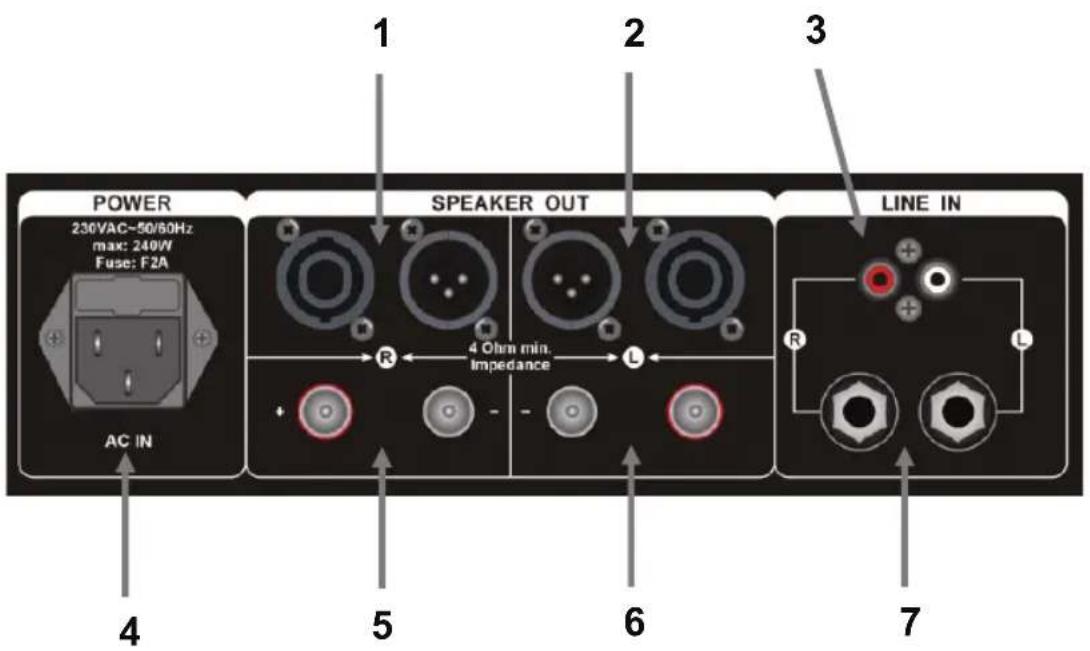

Beschreibung der Rückwand:

1. SPK / XLR-Ausgang RECHTS (min. Impedanz 4 Ohm)
2. SPK / XLR-Ausgang LINKS (min. Impedanz 4 Ohm)
3. Cinch-Line-in (ROT = RECHTS, WEISS = LINKS) *
4. Netzeingang
5. Lautsprecher-Verbindungsklemmen (ROT = +, SCHWARZ = -)
6. Lautsprecher-Verbindungsklemmen (ROT = +, SCHWARZ = -)
7. 6,3 mm-Buchse Line-in *

*Hinweis: Schließen Sie nicht zwei Eingangssignale gleichzeitig an einen Leitungseingang (LINE IN) (3 und 7) an.

Technische Daten:

Modell:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Maximale Ausgangsleistung (1 kHz; Klirrfaktor < 1%):	2 x 120 W @ 4 Ω2 x 80 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 120 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 170 W @ 8 Ω	2 x 500 W @ 4 Ω2 x 250 W @ 8 Ω	2 x 750 W @ 4 Ω2 x 400 W @ 8 Ω	2 x 1000 W @ 4 Ω2 x 500 W @ 8 Ω
Nennausgangsleistung (20 Hz-20 kHz; Klirrfaktor < 0,5%):	2 x 60 W @ 4 Ω2 x 40 W @ 8 Ω	2 x 110 W @ 4 Ω2 x 5 W @ 8 Ω	2 x 170 W @ 4 Ω2 x 100 W @ 8 Ω	2 x 225 W @ 4 Ω2 x 125 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 145 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 165 W @ 8 Ω
Frequenzgang (20 Hz-20 kHz @ 8 Ohm):	± 0,5 dB
Signal-Rauschabstand (A-gewichtet):	>90 dB >95 dB
Klirrfaktor: < 0,3%
Übersprechen (1 kHz): >90 dB >85 dB
Eingangsimpedanz: 10 kOhm
Eingangsempfändlichkeit: 0 dB
Eingangsanschlüsse: Cinch, Buchse
Ausgangsanschlüsse: SPK, Verbindungsklemmen, XLR
Kühlung:	Ventilator, Kühlkörper
Stromversorgung:	230 V ~ 50/60 Hz
Abmessungen (B x H x T):	483 x 88 x 242 mm				483 x 88 x 320 mm
19"-Rack Größe:	2 RU
Gewicht:	5,5 kg	6,5 kg	8,3 kg	8,8 kg	9,8 kg	10,5 kg

KONFORMITÄTSERKLÄRUNG

Wir,

Nedis B.V.

De Tweeling 28

erklären, dass das Produkt:

Name: König Electronic

Modell: PA AMP-Baureihe

Beschreibung: PA-Verstärker

den folgenden Standards entspricht:

EMV: EN55013-2003, EN61000-3-2/-3, EN55020-2002,

EN61000-4-2/-4/-5/-6-11

LVD: EN60065-2002

Und entspricht den Anforderungen der Richtlinien der Europäischen Union.

's-Hertogenbosch, 14.07.2008

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, wenn eine Sie das Produkt vom Stromnetz und anderen Geräten, Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder

Reparatur erforderlich ist. Trennen wenn ein Problem auftreten sollte. Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifi kationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und Spezifi kationen können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte

Sammelsysteme zur Verfügung.

Copyright ©
