BRUKSANVISNING PAAMP15000KN KONIG
En semi-professionell förstärkare som passar 19" rackmontering. Denna förstärkare är idealisk för DJ' nybörjare, som önskar perfekt produktpålitlighet. En inbyggd kylare ger god ventilation och en toppnivå-indikator ger kontroll över utgångsnivån. För maximal fl exhibilitet fi nns också ett tillval av olika högtalarkopplingar så som låsbar SPK-kopplare, batteriklämma eller XLR.
Viktig information innan användande:
- Ha tillräckligt med utrymme runt förstärkaren för att tillåta tillräckligt med luftcirkulation. Även då den är monterad in i en väska, kolla att luftintaget inte störs.
- Sätt alltid på förstärkaren först när all annan utrustning är påslagen och stäng alltid av den innan all annan utrustning. Om möjligt med volymkontrollen satt på minimum, detta för att unvika störande och ibland farliga signaltoppar.
- Försäkra dej om att förstärkaren är avstängd då du kopplar in eller kopplar ur kablar i systemutrustningen.
- Försäkra dej också om att förstärkaren är avstängd du kopplar ur strömkabeln från vägguttaget.
- Att elsystemet och vägguttaget har en lämplig jordning, kompatibel med säkerhetsnormerna.
- Kolla att förstärkarens volttal är det samma som voltalet i vägguttaget.
- Koppla aldrig i högtalare med lägre resistans (Ohm) enligt krav för förstärkaren (se specifi kationer)

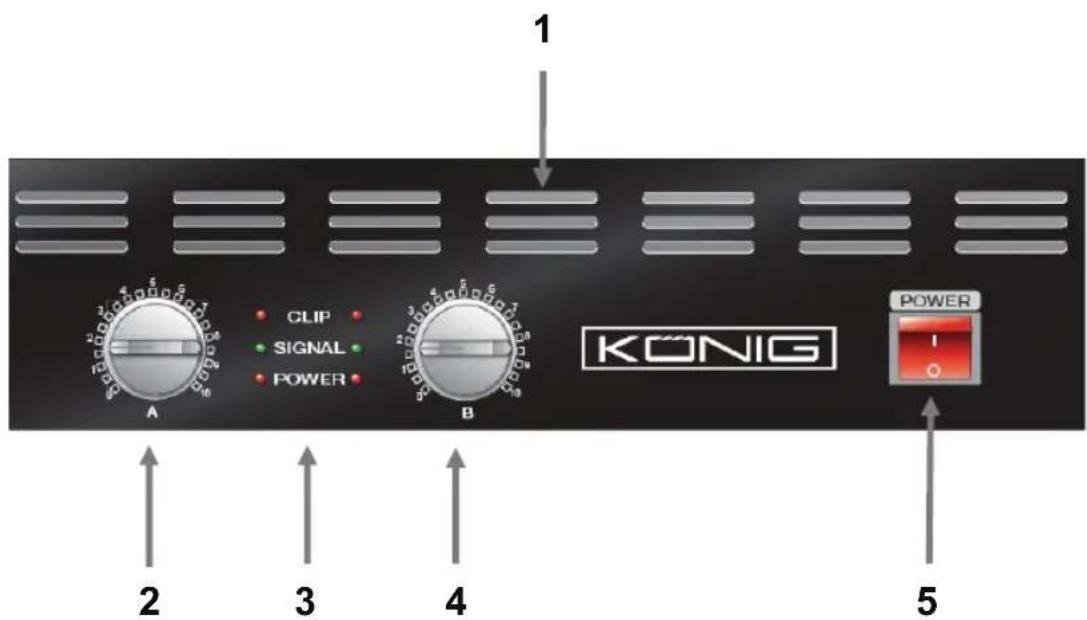

Beskrivning av frontpanelen::
- Vänster Volymkontroll
- Lysdioder
- BLINKANDE:LED lyser upp när förstärkaren närmar sig toppeffekt (OBS: minska volymen för att undvika skada på förstärkaren eller/och högtalare))
- SIGNAL: LED lyser upp med inkommande signal från tillkopplad utrustning
-
STRÖM: LED lyser upp när förstärkaren är påslagen
-
HÖGER Volymkontroll
- TILL/FRÅN-reglage

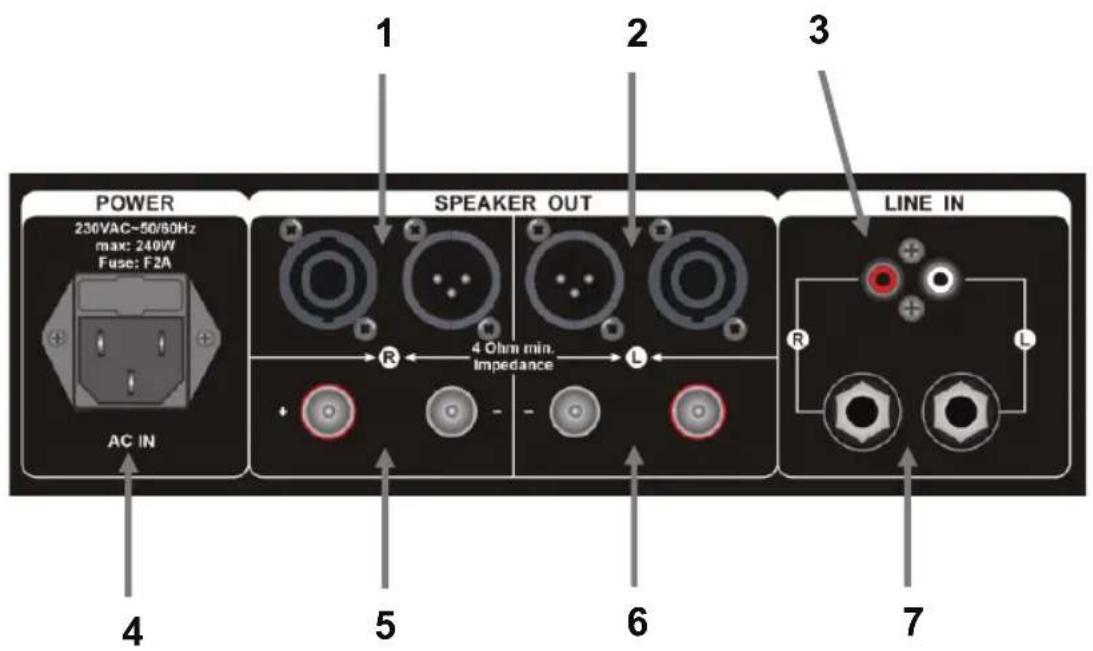

Beskrivning bakre panelen:
- SPK / XLR utgång VÄNSTER (min. impendans 4 ohm)
- RCA kabel-ingång (RÖD = HÖGER, VIT = VÄNSTER) *
- AC ström IN
- Högtalarbatteriklämmor (RÖD = +, SVART = -)
- Högtalarbatteriklämmor (RÖD = +, SVART = -)
- 6.3 mm kabeluttagsingång *
*Obs! koppla inte två ingångssignaler samtidigt till en linjeingång (3 och 7)
Specifi kationer:
| Modell: | 2400Amp 4800Amp 6000Amp 10000Amp 15000Amp | 20000Amp | ||||
| Maximum utgångseffekt(1 kHz; THD < 1%): | 2x 120 W @ 4 Ω2x 80 W @ 8 Ω | 2x 240 W @ 4 Ω2x 120 W @ 8 Ω | 2x 300 W @ 4 Ω2x 170 W @ 8 Ω | 2x 500 W @ 4 Ω2x 250 W @ 8 Ω | 2x 750 W @ 4 Ω2x 400 W @ 8 Ω | 2x 1000 W @ 4 Ω2x 500 W @ 8 Ω |
| Bedömdutgångseffekt(20 Hz-20kHz; THD < 0.5%): | 2x 60 W @ 4 Ω2x 40 W @ 8 Ω | 2x 110 W @ 4 Ω2x 5 W @ 8 Ω | 2x 170 W @ 4 Ω2x 100 W @ 8 Ω | 2x 225 W @ 4 Ω2x 125 W @ 8 Ω | 2x 240 W @ 4 Ω2x 145 W @ 8 Ω | 2x 300 W @ 4 Ω2x 165 W @ 8 Ω |
| Frekvensrespons(20 Hz-20 kHz @ 8 ohm): | ± 0.5 dB | |||||
| Signal till Buller Grad(A-vägd): | >90 dB >95 dB | |||||
| Total harmoniskdistortion (THD): | < 0,3% | |||||
| Oidentiferade signaler(1 kHz): | >90 dB >85 dB | |||||
| Ingångsimpedans: 10k ohms | ||||||
| Ingångskänslighet: 0 dB | ||||||
| Ingångskopplingar: RCA, Jack | ||||||
| Ungångskopplingar: SPK, Batteriklämmor, XLR | ||||||
| Kylning: Fläkt, värmeavlecande | ||||||
| Effektbehov 230V~50/60Hz | ||||||
| Dimensioner (B x H x D): 483 x 88 x 242 mm | 483 x 88 x 320 mm | |||||
| 19" Rackyta | 2 RU | |||||
| Vikt: | 5,5 kg | 6,5 kg | 8,3 kg | 8,8 kg | 9,8 kg | 10,5 kg |
ÖVERENSSTÄMMELSEFÖRKLARING
Vi,
Nedis B.V.
De Tweeling 28
Intygar att produkten:
Namn: König Electronic
Beskrivning: PA förstärkare
Överensstämmer med följande standarder:
EMC: EN55013-2003, EN61000-3-2/-3, EN55020-2002, EN61000-4-2/-4/-5/-6-11
LVD: EN60065-2002
Och uppfyller kraven i den Europeiska unionens direktiv.
's-Hertogenbosch, 14-07-2008
Fru J. Gilad
Inköpsansvarig
För att reducera risken av elchocker, bör denna produkt öppnas upp ENDAST av en behörig tekniker, då service av produkten krävs. Koppla bort produkten från nätuttaget
och annan utrustning om problem uppstår. Utsätt inte produkten för vatten eller fukt.
Underhåll:
Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.
Garanti:
Ingen garanti eller tillförlitlighet kan ges för ändringar och modifi eringar av produkten eller skada till följd av oriktigt användande av denna produkt.
Allmänt:
Utseende och specifi kationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.
Obs!
Denna produkt är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det fi nns särskilda återvinningssystem för dessa produkter.
