Tip produs	Amplificator PA semi-profesional
Marcă	König
Model	PAAMP15000KN
Categorie	Echipament DJ
Putere maximă de ieșire (1 kHz, THD < 1%)	2 x 750 W @ 4 Ω, 2 x 400 W @ 8 Ω
Putere nominală de ieșire (20 Hz - 20 kHz, THD < 0.5%)	2 x 240 W @ 4 Ω, 2 x 145 W @ 8 Ω
Răspuns în frecvență	20 Hz - 20 kHz ± 0.5 dB
Raport semnal/zgomot	> 90 dB
Distorsiune armonică totală (THD)	< 0.3%
Diafonie (1 kHz)	> 90 dB
Impedanță de intrare	10 kΩ
Sensibilitate de intrare	0 dB
Intrări	RCA, Jack 6,3 mm
Ieșiri difuzoare	SPK (blocabil), borne de conexiune, XLR
Impedanță minimă de sarcină	4 Ω pe canal
Răcire	Ventilator și radiator
Alimentare electrică	230 V ~ 50/60 Hz, siguranță F2A
Consum maxim	240 W
Dimensiuni (L x H x A)	483 x 88 x 242 mm
Spațiu rack 19"	2 RU
Greutate	9,8 kg
Întreținere și curățare	Curățați numai cu o cârpă uscată. Nu utilizați solvenți sau produse abrazive.
Siguranță	Nu deschideți aparatul (risc de șoc electric). Deconectați înainte de orice intervenție. Nu expuneți la apă sau umiditate.
Reparabilitate	Repararea numai de către un tehnician calificat și autorizat.
Garanție	Nicio garanție în caz de modificare sau utilizare incorectă.

Întrebări frecvente - PAAMP15000KN KONIG

Care este puterea maximă de ieșire a PAAMP15000KN ?

Puterea maximă de ieșire este de 2 x 750 W la 4 Ω și 2 x 400 W la 8 Ω (1 kHz, THD < 1%).

Care sunt intrările disponibile pe acest amplificator ?

Intrările sunt de tip RCA (roșu pentru dreapta, alb pentru stânga) și o mufă jack de 6,3 mm.

Pot folosi difuzoare cu o impedanță mai mică de 4 ohmi ?

Nu, impedanța minimă pe canal este de 4 ohmi. O impedanță mai mică ar putea deteriora amplificatorul.

Cum conectez corect amplificatorul ?

Asigurați-vă că amplificatorul este oprit înainte de a conecta sau deconecta cabluri. Porniți-l după celelalte echipamente și opriți-l înainte. Folosiți cabluri adecvate și respectați impedanța.

Ce înseamnă indicatoarele luminoase de pe panoul frontal ?

Indicatorul CLIP se aprinde în caz de saturare (reduceți volumul). SIGNAL indică recepționarea unui semnal. POWER se aprinde când amplificatorul este alimentat.

Ce tip de răcire este utilizat ?

Amplificatorul utilizează un ventilator integrat și un radiator pentru răcire. Asigurați o bună circulație a aerului în jurul aparatului.

Care sunt dimensiunile și greutatea aparatului ?

Dimensiunile sunt de 483 x 88 x 242 mm (L x H x A) și greutatea este de 9,8 kg. Ocupă 2 unități de rack (2 RU).

Pot curăța amplificatorul cu produse chimice ?

Nu, curățați numai cu o cârpă uscată. Utilizarea de solvenți sau produse abrazive poate deteriora aparatul.

Ce fac în cazul unei probleme electrice ?

Deconectați imediat aparatul de la rețea și de la celelalte echipamente. Apelați la un tehnician calificat pentru orice reparație. Nu deschideți niciodată aparatul singur.

Acest amplificator este garantat ?

Nu se va accepta nicio garanție sau responsabilitate în caz de modificare a produsului sau de daune cauzate de o utilizare incorectă.

MANUAL DE UTILIZARE PAAMP15000KN KONIG

Amplifi cator semiprofesional, care încape în dulapuri standard de 19". Acest amplifi cator reprezintă o soluție ideală pentru acei DJ începători, care se așteaptă la o fi abilitate excelentă de la aceste produse. Un ventilator intern are grijă de răcirea corespunzătoare a aparatului, iar indicatorul de vârf de sarcină face posibilă ținerea sub control a puterii de ieșire. Pentru a maximiza fl exibilitatea produsului în ceea ce privește conectivitatea, există mai multe posibilități de a conecta boxele. De ex.: conector blocabil SPK, puncte de conectare sau XLR.

Informații prealabile importante:

• Păstrați un spațiu sufi cient în jurul amplifi catorului, pentru a permite circulația adecvată a aerului. De asemenea, dacă este montată într-o cutie de transport, asigurați-vă că fl uxul de aer nu este obstrucționat.
• Porniți amplifi catorul întotdeauna după pornirea tuturor celorlalte echipamente conectate la el. De asemenea, opriți-l întotdeauna înaintea opririi echipamentelor conectate. Dacă este posibil, porniți amplifi catorul cu volumul dat la minim, deoarece veți evita vârfurile de semnal deranjante și câteodată f. periculoase.
• Înainte de a conecta sau a deconecta vreun cablu care aparține echipamentului extern, asigurați-vă că amplifi catorul este oprit.
• Înainte de a deconecta cablul de alimentare de la rețea, asigurați-vă că amplifi catorul este oprit.
• Instalația electrică și priza de rețea trebuie să fi e înpământate în mod corespunzător, în conformitate cu normele de siguranță valabile.
• Asigurati-vă că valoarea tensiunii de alimentare a amplifi catorului corespunde cu valoarea tensiunii rețelei locale de energie electrică.
• Nu conectați niciodată boxe cu o impedanță (Ohm) mai mică decât cea prescrisă pentru acest amplifi cator (vezi specifi catiile tehnice).

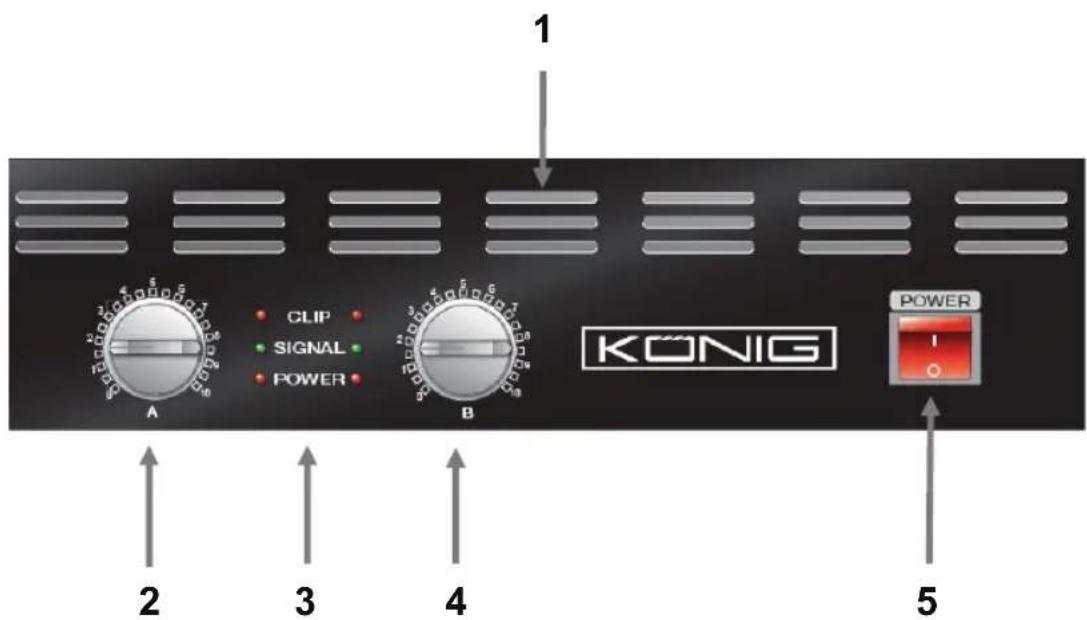

Descrierea panoului frontal:

1. Nişă de ventilare
2. Control volum sunet stânga (LEFT)
3. Indicatoare cu LED

- CLIP: Dacă amplifi catorul ajunge la puterea nominală maximă, acest LED se aprinde (Observație: reduceți volumul pentru a evita defectarea amplifi catorului și/sau a boxelor)

- SIGNAL: Acest LED se aprinde în momentul recepționării unui semnal provenit de la echipamentul conectat

- POWER: Acest LED se aprinde în momentul pornirii amplifi catorului.

1. Control volum dreapta (RIGHT)
2. Comutatorul On/Off (Pornit/Oprit)

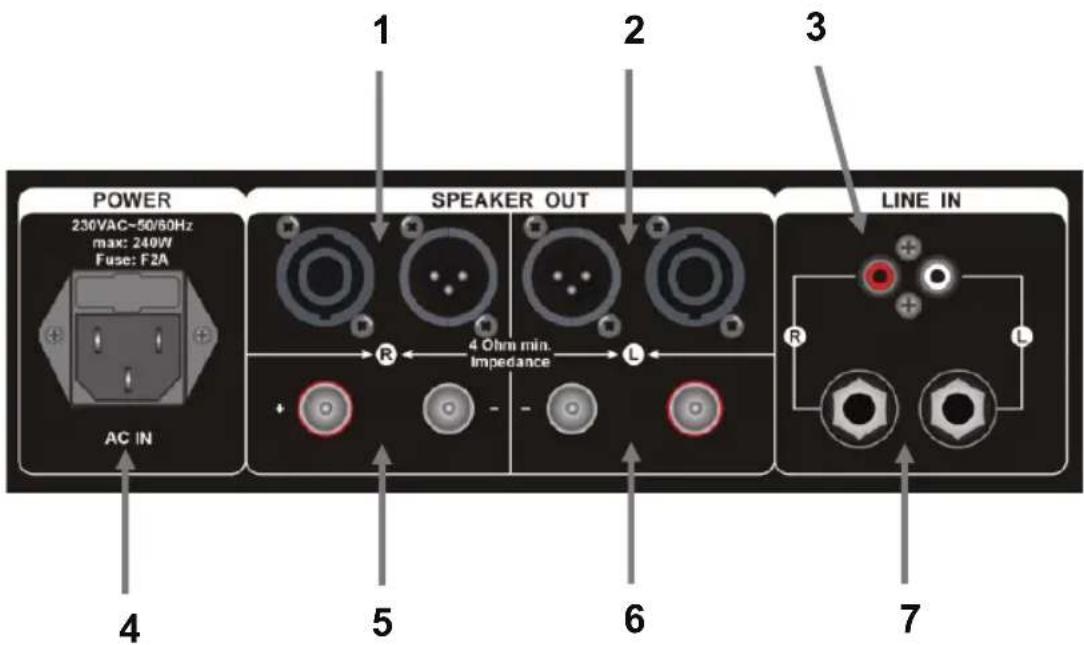

Descrierea panoului din spate:

1. leşire SPK / XLR - dreapta (RIGHT) (impedanta minimă: 4 ohmi)
2. leşire SPK / XLR - stânga (LEFT) (impedanța minimă: 4 ohmi)
3. Intrare de linie RCA (ROŞU = DREAPTA, ALB = STÂNGA) *
4. Intrare current alternativ
5. Puncte de conectare boxe (ROŞU = +, NEGRU = -)
6. Puncte de conectare boxe (ROŞU = +, NEGRU = -)
7. Jack de 6,3 mm pentru intrarea de linie *

Specifi catii tehnice:

Model:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Putere maximă de ieșire(1 kHz; DAT < 1%):	2 x 120 W @ 4 Ω2 x 80 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 120 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 170 W @ 8 Ω	2 x 500 W @ 4 Ω2 x 250 W @ 8 Ω	2 x 750 W @ 4 Ω2 x 400 W @ 8 Ω	2 x 1000 W @4 Ω2 x 500 W @ 8 Ω
Putere nominală de ieșire(20 Hz - 20 kHz; DAT <0,5%):	2 x 60 W @ 4 Ω2 x 40 W @ 8 Ω	2 x 110 W @ 4 Ω2 x 5 W @ 8 Ω	2 x 170 W @ 4 Ω2 x 100 W @ 8 Ω	2 x 225 W @ 4 Ω2 x 125 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 145 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 165 W @ 8 Ω
Răspuns în frecvență(20 Hz - 20 kHz @ 8ohm):	± 0,5 dB
Raport semnal/zgomot(Comparația A):	>90 dB >95 dB
Distorsiuni armonicetotale (DAT):	< 0,3%
Interferență (1 kHz): >90 dB >85 dB
	10 kohmi
Sensibilitatea de intrare: 0 dB
Conectoare de intrare: RCA, jack
Conectoare de ieșire: SPK, puncte de conectare, XLR
Răcire: Ventilator, radiatoare
Alimentare electrică 230 V ~ 50/60 Hz
Dimensiuni (L x Î x A): 483 x 88 x 242 mm 483 x 88 x 320 mm
Spațiu pe raft de 19":	2 RU
Greutate:	5,5 kg	6,5 kg	8,3 kg	8,8 kg	9,8 kg	10,5 kg

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Denumire: König Electronic

Model: Seria PA AMP

Descriere: Amplifi catoare PA

Sunt în conformitate cu următoarele standarde:

EMC: EN 55013-2003, EN 61000-3-2/-3, EN 55020-2002,

EN

61000-4-2/-4/-5/-6-11

LVD:

EN

60065-2002

Şi este în conformitate cu cerințele directivelor Uniunii Europene.

's-Hertogenbosch, 14.07.2008

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, acest produs trebuie deschis NUMAI de către un tehnician autorizat. Dacă în timpul funcționării a

apărut o problemă, deconectați aparatul de la rețea, precum și de la celelalte aparate. Feriți aparatul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă. Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Atentie:

Pe acest produs se afl à acest simbol. Acesta semnifi că faptul că produsele electrice și electronice nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
