PAAMP15000KN - DJ felszerelés KONIG - Ingyenes használati útmutató

Termék típusa	Félprofi PA erősítő
Márka	König
Modell	PAAMP15000KN
Kategória	DJ felszerelés
Maximális kimeneti teljesítmény (1 kHz, THD < 1%)	2 x 750 W @ 4 Ω, 2 x 400 W @ 8 Ω
Névleges kimeneti teljesítmény (20 Hz - 20 kHz, THD < 0.5%)	2 x 240 W @ 4 Ω, 2 x 145 W @ 8 Ω
Frekvenciaátvitel	20 Hz - 20 kHz ± 0.5 dB
Jel/zaj viszony	> 90 dB
Teljes harmonikus torzítás (THD)	< 0.3%
Áthallás (1 kHz)	> 90 dB
Bemeneti impedancia	10 kΩ
Bemeneti érzékenység	0 dB
Bemenetek	RCA, 6,3 mm jack
Hangszóró kimenetek	SPK (rögzíthető), csatlakozókapcsok, XLR
Minimális terhelési impedancia	4 Ω csatornánként
Hűtés	Ventilátor és hőleadó
Tápegység	230 V ~ 50/60 Hz, F2A biztosíték
Maximális fogyasztás	240 W
Méretek (Sz x M x Mé)	483 x 88 x 242 mm
19"-es rack hely	2 RU
Súly	9,8 kg
Karbantartás és tisztítás	Csak száraz ruhával tisztítsa. Ne használjon oldószereket vagy súrolószereket.
Biztonság	Ne nyissa ki a készüléket (áramütés veszélye). Húzza ki minden beavatkozás előtt. Ne tegye ki víznek vagy nedvességnek.
Javíthatóság	Csak szakképzett és engedéllyel rendelkező technikus végezhet javítást.
Garancia	Semmilyen garancia nem érvényes átalakítás vagy helytelen használat esetén.

Gyakran ismételt kérdések - PAAMP15000KN KONIG

Mekkora a PAAMP15000KN maximális kimeneti teljesítménye?

A maximális kimeneti teljesítmény 2 x 750 W 4 Ω alatt és 2 x 400 W 8 Ω alatt (1 kHz, THD < 1%).

Milyen bemenetek állnak rendelkezésre ezen az erősítőn?

A bemenetek RCA típusúak (piros jobb, fehér bal) és egy 6,3 mm-es jack aljzat.

Használhatok 4 ohmnál kisebb impedanciájú hangszórókat?

Nem, a minimális impedancia csatornánként 4 ohm. Kisebb impedancia károsíthatja az erősítőt.

Hogyan kell helyesen csatlakoztatni az erősítőt?

Győződjön meg arról, hogy az erősítő ki van kapcsolva, mielőtt kábeleket csatlakoztat vagy eltávolít. Kapcsolja be a többi berendezés után, és kapcsolja ki előttük. Használjon megfelelő kábeleket, és tartsa be az impedanciát.

Mit jelentenek a LED-ek az előlapon?

A CLIP lámpa telítettség esetén világít (csökkentse a hangerőt). SIGNAL jelzi a jel vételét. POWER világít, ha az erősítő be van kapcsolva.

Milyen hűtési rendszert használ az erősítő?

Az erősítő beépített ventilátort és hőleadót használ a hűtéshez. Biztosítson elegendő légáramlást a készülék körül.

Mik a készülék méretei és súlya?

A méretek 483 x 88 x 242 mm (Sz x M x Mé), súlya 9,8 kg. 2 rack egységet (2 RU) foglal el.

Tisztíthatom az erősítőt vegyszerekkel?

Nem, csak száraz ruhával tisztítsa. Oldószerek vagy súrolószerek használata károsíthatja a készüléket.

Mit tegyek elektromos probléma esetén?

Azonnal húzza ki a készüléket a hálózatból és a többi berendezésből. Minden javítást bízzon szakképzett technikusra. Soha ne nyissa fel a készüléket.

Ez az erősítő garanciális?

Semmilyen garanciát vagy felelősséget nem vállalunk a termék módosítása vagy helytelen használat okozta károk esetén.

HASZNÁLATI ÚTMUTATÓ PAAMP15000KN KONIG

A termék bemutatása:

19"-es rakszekrénybe helyezhető félprofesszionális erősítók szériája. Kitűnő megbízhatóságú termékre vágyó kezdő lemezlovasoknak ideális. A beépített ventilátor gondoskodik a kellő szellőzésről és a csúcsérték-kijelző segítségével vezérelhető a kimeneti szint. A maximális rugalmasság érdekében különféle hangszórócsatlakozások közül válogathatunk, pl. zárható SPK csatlakozó, szorítókapcsok vagy XLR csatlakozó.

Fontos tudnivalók a használatbavételhez:

• Hagyjon elegendő szabad helyet az erősítő körül, hogy biztosítva legyen a kellő légáramlás. Konténerbe ("fl ight case") helyezésnél is ügyeljen arra, hogy a légáramlást semmi ne akadályozza.
• Minding akkor kapcsolja be az erősítót, amikor már az összes többi készülék be van kapcsolva, és még a többi készülék kikapcsolása előtt kapcsolja ki. A hangerőszabályzókat lehetőleg a minimumra állítsa, hogy elkerülhesse a bosszantó és néha veszélyes jelcsúcsokat.
• Ügyeljen arra, hogy kábel rá- vagy lecsatlakoztatásakor az erősítő ki legyen kapcsolva.
• Ügyeljen arra, hogy az erősítő a hálózati kábel lecsatlakoztatásánál is ki legyen kapcsolva.
• Az elektromos rendszer és a hálózati aljzat a biztonsági szabványoknak megfelelően földelt legyen.
• Győződjön meg arról, hogy az erősítő feszültségigénye a helyi elektromos hálózatnak megfelel.
• Ne csatlakoztassa a hangszórókat kisebb ellenállással (Ohm) mint amilyet az erősítő megkíván (ld. a műszaki jellemzőket).

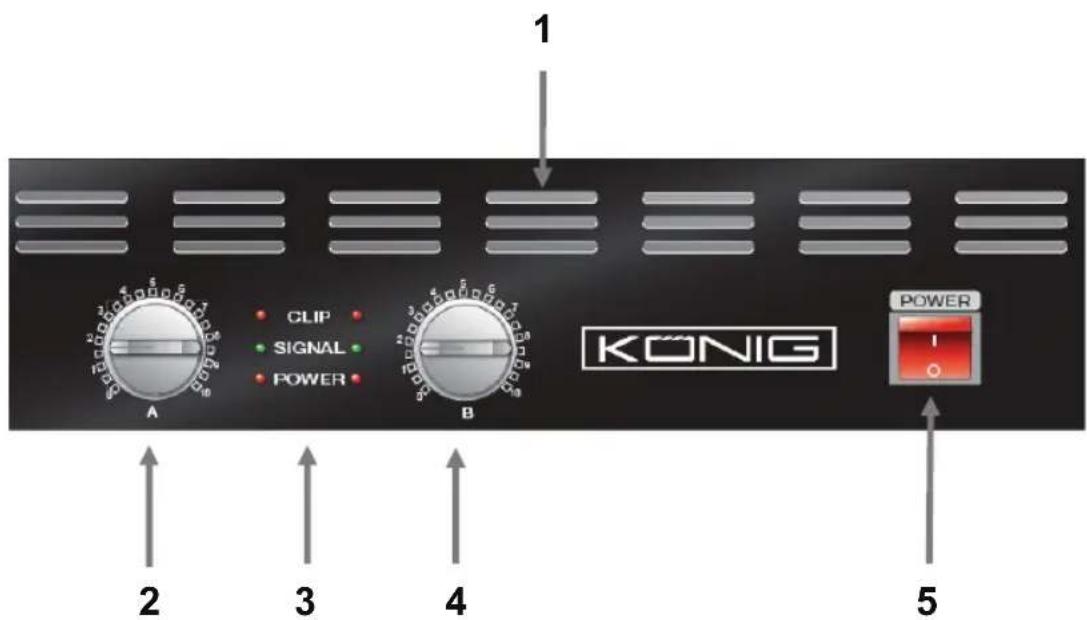

Az előlap:

1. Szellőzőnyílás
2. Hangerőszabályzó, BAL
3. LED jelzők

- CLIP: ez a LED akkor kezd világítani, amint az erősítő eléri a csúcsteljesítményét (megjegyzés: ilyenkor az erősítő és/vagy a hangszórók károsodásának elkerülése végett csökkentse a hangerót).

• SIGNAL: ez a LED akkor kezd világítani, amint az erősítő a csatlakoztatott készüléktől jelet kap.

• POWER: ez a LED az erősítő bekapcsolásakor kezd világítani.

• Hangerőszabályzó, JOBB

• Be- és kikapcsoló

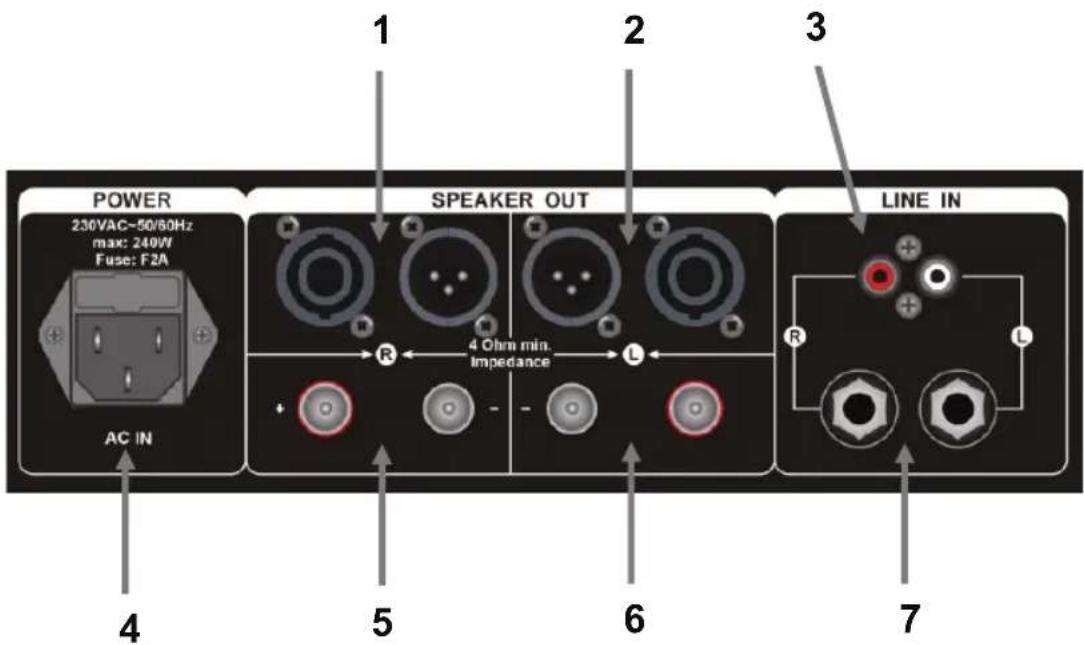

A hátlap:

1. SPK / XLR kimenet, JOBB (minimális impedancia: 4 ohm)
2. SPK / XLR kimenet, BAL (minimális impedancia: 4 ohm)
3. RCA vonalbemenet (PIROS = JOBB, FEHÉR = BAL) *
4. Tápbemenet
5. Hangszóró szorítókapcsok (PIROS = +, FEKETE = -)
6. Hangszóró szorítókapcsok (PIROS = +, FEKETE = -)
7. 6,3 mm-es jack, vonalbemenet *

*Megjegyzés: ne csatlakoztasson egyidejűleg két bemeneti jelet egy vonalbemenetre (3 és 7).

Műszaki jellemzők:

Típus:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Maximális kimenő teljesítmény(1 kHz; THD (teljes harmonikus torzítás < 1%):	2 x 120 W @ 4 Ω2 x 80 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 120 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 170 W @ 8 Ω	2 x 500 W @ 4 Ω2 x 250 W @ 8 Ω	2 x 750 W @ 4 Ω2 x 400 W @ 8 Ω	2 x 1000 W @ 4 Ω2 x 500 W @ 8 Ω
Névleges kimenő teljesítmény(20 Hz – 20 kHz; THD (teljes harmonikus torzítás < 0,5%):	2 x 60 W @ 4 Ω2 x 40 W @ 8 Ω	2 x 110 W @ 4 Ω2 x 5 W @ 8 Ω	2 x 170 W @ 4 Ω2 x 100 W @ 8 Ω	2 x 225 W @ 4 Ω2 x 125 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 145 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 165 W @ 8 Ω
Frekvenciaátvitel:(20 Hz – 20 kHz @ 8 ohm):	± 0,5 dB
Jel-zaj viszony (A-súlyozású):	>90 dB >95 dB
Teljes harmonikus torzítás (THD):	< 0,3%
Áthallás (1 kHz): >90 dB >85 dB
Bemeneti impedancia: 10 kOhm
Bemenet érzékenysége: 0 dB
Bemeneti csatlakozók: RCA, jack
Kimeneti csatlakozók: SPK, szorítókapcsok, XLR
Hűtés: Ventilátor, hőnyelő
Energiaigény: 230 V ~ 50/60 Hz
Méretei ( szélesség x magasság x mélység):	483 x 88 x 242 mm				483 x 88 x 320 mm
Helyigénye 19” Rack szekrényben:	2 rekesz
Súlya:	5,5 kg	6,5 kg	8,3 kg	8,8 kg	9,8 kg	10,5 kg

Megfelelőségi nyilatkozat

Mi,

a Nedis B.V.

De Tweeling 28

Kijelentjük, hogy a termék, amelynek

Neve: König Electronic

Típusa: PA AMP széria

Megnevezése: PA erősítók

Megfelel az alábbi szabványoknak:

EMC (Elektromágneses összeférhetőségre vonatkozó irányelv):

EN55013-2003, EN61000-3-2/-3, EN55020-2002, EN61000-4-2/-4/-5/-6-11

LVD (Kisfeszültségű elektromos termékekre vonatkozó irányelv):

EN60065-2002

Valamint megfelel az Európai Uniós Irányelvekben támasztott követelményeknek.

's-Hertogenbosch, 2008. július 14.

Mrs. J. Gilad

értékesítési igazgató

Megfelelőségi nyilatkozat.

Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezető igazgató

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel, szervizelés céljából. Ha probléma adódik a termékkel, és más készülékről. Víztől és nedvességtől óvja.

kapcsolja le az elektromos hálózatról

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószereket ne használjon.

Jótállás:

Nem vállalunk felelősséget és jótállást, ha a meghibásodás a készüléken végzett változtatás vagy módosítás következménye, vagy helytelen használat miatt a készülék megrongálódott.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és márkanév a saját tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük.

Figyelem!

Ezt a terméket ezzel a jelképpel látták el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Ezek begyűjtését külön begyűjtő létesítmények végzik.
