KÄYTTÖOHJE GSM 175 Professional BOSCH

fi Alkuperäiset ohjeet

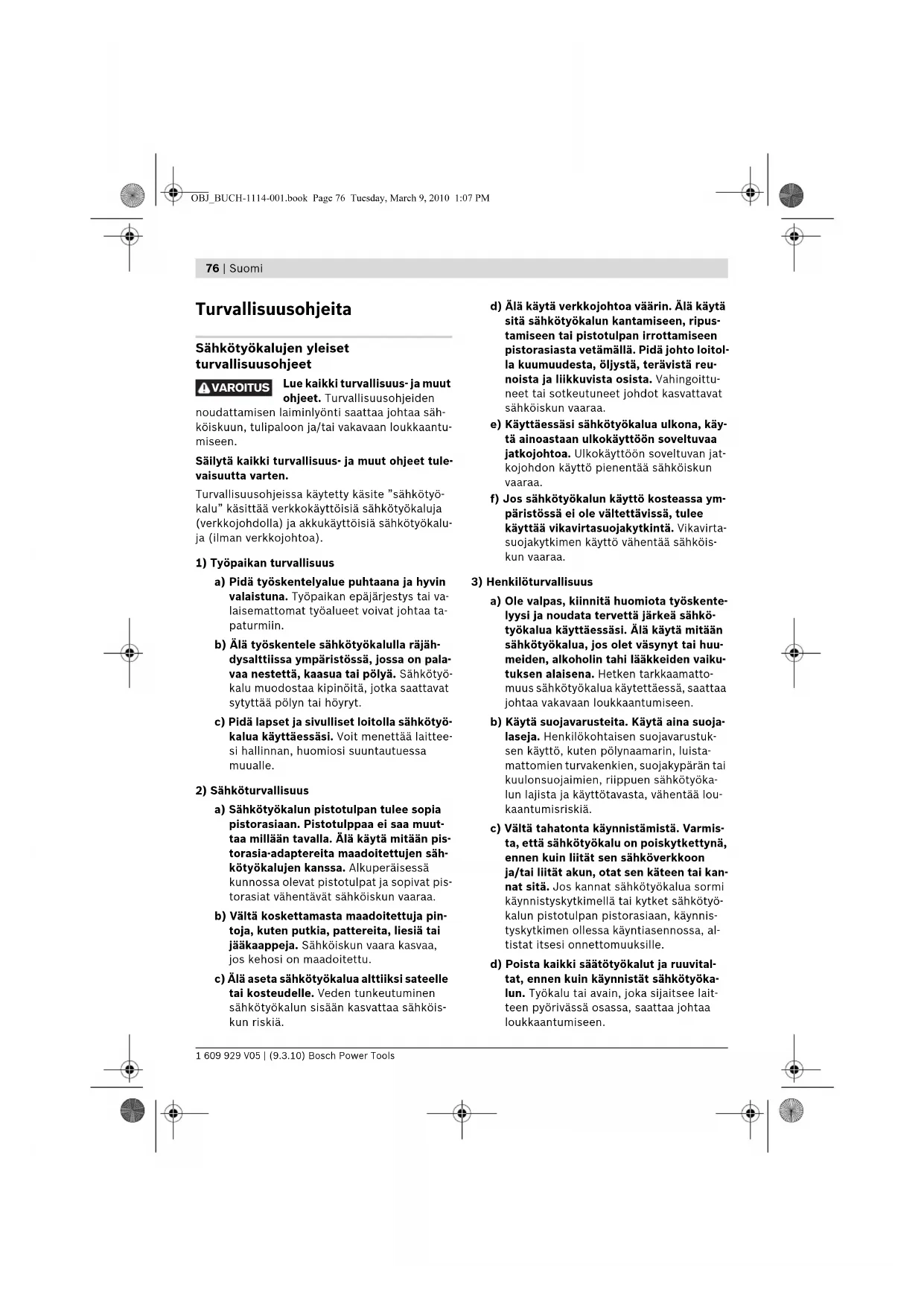

Sähkötyökalujen yleiset

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa säh-

köiskuun, tulipaloon ja/tai vakavaan loukkaantu-

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

Turvallisuusohjeissa käytetty käsite ”sähkötyö-

kalu” käsittää verkkokäyttöisiä sähkötyökaluja

(verkkojohdolla) ja akkukäyttöisiä sähkötyökalu-

ja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai va-

laisemattomat työalueet voivat johtaa ta-

b) Älä työskentele sähkötyökalulla räjäh-

dysalttiissa ympäristössä, jossa on pala-

vaa nestettä, kaasua tai pölyä. Sähkötyö-

kalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laittee-

si hallinnan, huomiosi suuntautuessa

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muut-

taa millään tavalla. Älä käytä mitään pis-

torasia-adaptereita maadoitettujen säh-

kötyökalujen kanssa. Alkuperäisessä

kunnossa olevat pistotulpat ja sopivat pis-

torasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai

jääkaappeja. Sähköiskun vaara kasvaa,

jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen

sähkötyökalun sisään kasvattaa sähköis-

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripus-

tamiseen tai pistotulpan irrottamiseen

pistorasiasta vetämällä. Pidä johto loitol-

la kuumuudesta, öljystä, terävistä reu-

noista ja liikkuvista osista. Vahingoittu-

neet tai sotkeutuneet johdot kasvattavat

e) Käyttäessäsi sähkötyökalua ulkona, käy-

tä ainoastaan ulkokäyttöön soveltuvaa

jatkojohtoa. Ulkokäyttöön soveltuvan jat-

kojohdon käyttö pienentää sähköiskun

f) Jos sähkötyökalun käyttö kosteassa ym-

päristössä ei ole vältettävissä, tulee

käyttää vikavirtasuojakytkintä. Vikavirta-

suojakytkimen käyttö vähentää sähköis-

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkö-

työkalua käyttäessäsi. Älä käytä mitään

sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tahi lääkkeiden vaiku-

tuksen alaisena. Hetken tarkkaamatto-

muus sähkötyökalua käytettäessä, saattaa

johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suoja-

laseja. Henkilökohtaisen suojavarustuk-

sen käyttö, kuten pölynaamarin, luista-

mattomien turvakenkien, suojakypärän tai

kuulonsuojaimien, riippuen sähkötyöka-

lun lajista ja käyttötavasta, vähentää lou-

c) Vältä tahatonta käynnistämistä. Varmis-

ta, että sähkötyökalu on poiskytkettynä,

ennen kuin liität sen sähköverkkoon

ja/tai liität akun, otat sen käteen tai kan-

nat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyö-

kalun pistotulpan pistorasiaan, käynnis-

tyskytkimen ollessa käyntiasennossa, al-

tistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvital-

tat, ennen kuin käynnistät sähkötyöka-

lun. Työkalu tai avain, joka sijaitsee lait-

teen pyörivässä osassa, saattaa johtaa

VAROITUS OBJ_BUCH-1114-001.book Page 76 Tuesday, March 9, 2010 1:07 PMSuomi | 77

Bosch Power Tools 1 609 929 V05 | (9.3.10)

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta

ja tasapainosta. Täten voit paremmin hal-

lita sähkötyökalua odottamattomissa ti-

f) Käytä tarkoitukseen soveltuvia vaattei-

ta. Älä käytä löysiä työvaatteita tai koru-

ja. Pidä hiukset, vaatteet ja käsineet loi-

tolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liik-

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on

liitetty ja että ne käytetään oikealla ta-

valla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä-

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet

paremmin ja varmemmin tehoalueella, jol-

le sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki-

mestä. Sähkötyökalu, jota ei enää voida

käynnistää ja pysäyttää käynnistyskytki-

mellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita

tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulot-

tuvilta, kun niitä ei käytetä. Älä anna sel-

laisten henkilöiden käyttää sähkötyöka-

lua, jotka eivät tunne sitä tai jotka eivät

ole lukeneet tätä käyttöohjetta. Sähkö-

työkalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto-

masti, eivätkä ole puristuksessa sekä, et-

tä siinä ei ole murtuneita tai vahingoittu-

neita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan.

Anna korjata nämä vioittuneet osat en-

nen käyttöä. Monen tapaturman syyt löy-

tyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joi-

den leikkausreunat ovat teräviä, eivät tartu

helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaih-

totyökaluja jne. näiden ohjeiden mukai-

sesti. Ota tällöin huomioon työolosuh-

teet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille

määrättyyn käyttöön, saattaa johtaa vaa-

rallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja hy-

väksy korjauksiin vain alkuperäisiä vara-

osia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Penkkihiomakoneen turvallisuusohjeet

f Älä koskaan käytä sähkötyökalua, jonka

verkkojohto on viallinen. Älä kosketa vauri-

oitunutta johtoa ja irrota pistotulppa pisto-

rasiasta, jos johto vaurioituu työn aikana.

Vahingoittunut johto kasvattaa sähköiskun

f Liitä sähkötyökalu asianmukaisesti maadoi-

tettuun sähköverkkoon. Pistorasiassa ja jat-

kojohdossa on oltava toimiva suojajohdin.

f Älä käytä mitään lisälaitteita, joita ei valmis-

taja ole tarkoittanut tai suositellut nimen-

omaan tälle sähkötyökalulle. Vain se, että

pystyt kiinnittämään laitetta sähkötyökaluusi

ei takaa sen turvallista käyttöä.

OBJ_BUCH-1114-001.book Page 77 Tuesday, March 9, 2010 1:07 PM78 | Suomi 1 609 929 V05 | (9.3.10) Bosch Power Tools f Vaihtotyökalun sallitun kierrosluvun tulee

olla vähintään yhtä suuri, kuin sähkötyöka-

lussa mainittu suurin kierrosluku. Lisätarvi-

ke, joka pyörii sallittua suuremmalla nopeu-

della, saattaa murtua ja sinkoutua

f Älä käytä vaurioituneita vaihtotyökaluja.

Tarkista ennen jokaista käyttöä, ettei hio-

malaikoissa ole pirstoutumia tai halkeamia.

Jos sähkötyökalu tai vaihtotyökalu putoaa

tulee tarkistaa, että se on kunnossa, tai sit-

ten käyttää ehjää vaihtotyökalua. Kun olet

tarkistanut ja asentanut vaihtotyökalun, pi-

dä itsesi ja lähistöllä olevat henkilöt loitolla

pyörivän vaihtotyökalun tasosta ja anna

sähkötyökalun käydä minuutti täydellä kier-

rosluvulla. Vaurioituneet vaihtotyökalut me-

nevät yleensä rikki tässä ajassa.

f Käytä sähkötyökalua ainoastaan kipinäsuo-

juksen 9 kanssa. Lentelevät kipinät voivat va-

hingoittaa silmiäsi tai sytyttää ympäristössä

olevia esineitä tuleen.

f Käännä hionnan aikana kipinäsuojus 9 niin

alas kuin mahdollista. Metallin hionnassa

f Työkalun tuen 10 ja kipinäsuojuksen pidik-

keen 8 etäisyys hiomalaikkaan on tarkistet-

tava säännöllisesti ja tarvittaessa säädettä-

vä. Etäisyys hiomalaikkaan ei saa ylittää

2 mm. Etäisyyden ollessa suurempi ei suojasi

kipinöiltä ole riittävä. Hiomalaikan pyörintälii-

ke saattaa vetää työkappaleen sisään ja joh-

taa loukkaantumisiin.

f Vie työkappale ainoastaan käynnissä olevaa

sähkötyökalua vasten ja sammuta sähkötyö-

kalu vasta, kun olet nostanut työkappaleen

ylös. Työkappale saattaa yhtäkkiä liikahtaa.

f Älä koskaan paina työkappaletta pyörivän

hiomalaikan sivuun. Hio aina vain edestä-

päin. Pyörintäliike saattaa repäistä työkappa-

leen kädestä ja johtaa loukkaantumisiin.

f Älä koskaan kosketa sähkötyökalun pyöri-

vää hiomalaikkaa. Tämä saattaa johtaa vaka-

viin loukkaantumisiin.

f Älä jarruta hidastavaa hiomalaikkaa paina-

malla sitä sivuttain. Pyörintäliike saattaa re-

päistä työkappaleen kädestä ja johtaa louk-

f Käytä suojausvaatetta. Varo, että lentävät

kipinät eivät vaaranna muita henkilöitä.

Poista palava materiaali lähistöltä. Metallin

hionnassa syntyy kipinää.

f Pidä työpaikka puhtaana. Materiaalien se-

koitukset ovat erityisen vaarallisia. Kevytme-

tallipöly saattaa syttyä palamaan tai räjähtää.

Lue kaikki turvallisuus- ja muut oh-

jeet. Turvallisuusohjeiden noudat-

tamisen laiminlyönti saattaa johtaa

sähköiskuun, tulipaloon ja/tai vaka-

vaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja

pidä se uloskäännettynä lukiessasi käyttöohjet-

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu työkalujen teroitta-

miseen sekä metallin hiontaan ja purseen pois-

Sähkötyökalua saa käyttää vain hetkelliskäytös-

Kuvassa olevien osien numerointi viittaa grafiik-

kasivussa olevaan sähkötyökalun kuvaan.

8 Kipinäsuojuksen pidike

10 Työkappaleen alusta

Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen. Löydät täydellisen tarvike-

luettelon tarvikeohjelmastamme.

OBJ_BUCH-1114-001.book Page 78 Tuesday, March 9, 2010 1:07 PMSuomi | 79

Bosch Power Tools 1 609 929 V05 | (9.3.10)

Melun mittausarvot on määritetty EN 61029 mu-

Laitteen tyypillinen A-painotettu äänenpaineta-

so on 72 dB(A). Epävarmuus K=3 dB.

Melutaso saattaa työn aikana ylittää 80 dB(A).

Käytä kuulonsuojaimia!

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että koh-

dassa ”Tekniset tiedot” selostettu tuote vastaa

seuraavia standardeja tai standardoituja asiakir-

joja: EN 61029 direktiivien 2004/108/EY,

2006/42/EY määräysten mukaan.

Tekninen tiedosto kohdasta:

Robert Bosch GmbH, PT/ESC,

Tyhjäkäyntikierrosluku

/I /I /I Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

* Käyttömuoto S2 (60 min) merkitsee hetkelliskäyttöä, jonka maksimi käyttöaika on 60 min. Pysäytä tämän ajan ku-

luttua umpeen sähkötyökalu ja anna sen jäähtyä.

OBJ_BUCH-1114-001.book Page 79 Tuesday, March 9, 2010 1:07 PM80 | Suomi

f Irrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

Kiinnitä sähkötyökalu työpenkkiin/pöytälevyyn

sopivin ruuvein neljästä siihen tarkoitukseen

Kipinäsuojuksen/työkappaletuen asen-

f Käytä sähkötyökalua ainoastaan kipinäsuo-

juksen 9 kanssa. Lentelevät kipinät voivat va-

hingoittaa silmiäsi tai sytyttää ympäristössä

olevia esineitä tuleen.

Asenna kipinäsuojuksen pidike 8 kahdella ruu-

Ruuvaa kiinni kipinäsuojus 9 kipinäsuojuksen pi-

Asenna työkappaletuki 10 kuvan osoittamalla ta-

f Työkalun tuen 10 ja kipinäsuojuksen pidik-

keen 8 etäisyys hiomalaikkaan on tarkistet-

tava säännöllisesti ja tarvittaessa säädettä-

vä. Etäisyys hiomalaikkaan ei saa ylittää

2 mm. Etäisyyden ollessa suurempi ei suojasi

kipinöiltä ole riittävä. Hiomalaikan pyörintälii-

ke saattaa vetää työkappaleen sisään ja joh-

taa loukkaantumisiin.

Vaihda hiomalaikka, kun kipinäsuojuksen pidi-

kettä 8 ei enää voi asettaa vaadittavalle, korkein-

taan 2 mm:n, etäisyydelle hiomalaikasta.

Sähköliitäntä (GSM 200 D)

f Vain sähköammattilainen saa liittää sähkö-

työkalun sähköverkkoon. Sähkötyökalu toi-

mitetaan ilman verkkopistotulppaa. Tarkista

liitettäessä, että sähkötyökalun pyörimis-

f Vaihtotyökalun sallitun kierrosluvun tulee ol-

la vähintään yhtä suuri, kuin sähkötyökalussa

mainittu suurin kierrosluku. Lisätarvike, joka

pyörii sallittua suuremmalla nopeudella, saat-

taa murtua ja sinkoutua ympäristöön.

Vaihda hiomalaikka, kun siinä on enää 10 mm

Avaa suojuksen 1 3 ruuvia ja poista suojus 1. Pi-

dä kiintoavaimella (avainväli 7 mm) hiomakara 5

paikallaan ja kierrä irti kiinnitysmutteri 2.

Ohje: Sähkötyökalun vasemmalla puolella ole-

vassa hiomakarassa 5 on vasen kierre.

Poista kiristyslaippa 3 ja hiomalaikka hiomaka-

Uuden hiomalaikan asennus tapahtuu käänteises-

sä järjestyksessä. Asenna suojus 1 paikalleen tuke-

vasti painamalla ja kiinnitä se kolmella ruuvilla.

Oikaise käytetyt ja epäpyöreät hiomalaikat hio-

makivellä (lisätarvike) ennen niiden käytön jat-

Pölyn ja lastun poistoimu

f Materiaalien, kuten lyijypitoisen pinnoitteen,

muutamien puulaatujen, kivennäisten ja me-

tallin pölyt voivat olla terveydelle vaarallisia.

Pölyn kosketus tai hengitys saattaa aiheuttaa

käyttäjälle tai lähellä oleville henkilöille aller-

gisia reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökin-

pölyä pidetään karsinogeenisena, eritoten

yhdessä puukäsittelyssä käytettyjen lisäai-

neiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatus-

luokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat sään-

nökset, koskien käsiteltäviä materiaaleja.

f Ota huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikil-

vessä olevia tietoja. 230 V merkittyjä laittei-

ta voidaan käyttää myös 220 V verkoissa.

f Tarkista hiomatyökalut ennen käyttöä. Hio-

matyökalun tulee olla moitteettomasti

asennettu ja sen täytyy pystyä pyörimään

vapaasti. Suorita vähintään 1 minuutin koe-

käyttö maksimikierrosluvulla ilman kuor-

maa. Älä käytä vaurioituneita, epäpyöreitä

OBJ_BUCH-1114-001.book Page 80 Tuesday, March 9, 2010 1:07 PMSuomi | 81 Bosch Power Tools 1 609 929 V05 | (9.3.10) tai täriseviä hiomatyökaluja. Vaurioituneet

hiomatyökalut voivat särkyä palasiksi ja aihe-

uttaa loukkaantumisia.

Käynnistys ja pysäytys (GSM 175/GSM 200)

Kun kone käyttöönottoa, sen käynnistyskytkin 7

on siirrettävä asentoon ”I”.

Kone pysäytetään siirtämällä käynnistyskytkin 7

Käynnistys ja pysäytys (GSM 200 D)

Käännä sähkötyökalun käynnistämiseksi käyn-

nistyskytkin 7 asentoon ”I”.

Käännä sähkötyökalun pysäyttämiseksi käynnis-

tyskytkin 7 ylöspäin, asentoon ”0”.

Aseta hiottava työkappale työkappaletuelle 10 ja

paina sitä kevyesti hiomalaikkaa vasten. Parhaan

mahdollisen hiontatuloksen saamiseksi liikutat

työkappaletta kevyesti edestakaisin. Tällöin

myös hiomalaikka kuluu tasaisesti.

Jäähdytä välillä työkappaletta vedessä.

Käytä kovametallityökappaleiden työstöön

piikarbidihiomalaikkoja C (lisätarvike).

Suojaa hiomatyökalua iskuilta kolhuilta ja rasvalta.

f Irrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

f Pidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

Jos sähkötyökalussa huolellisesta valmistukses-

ta ja koestusmenettelystä huolimatta esiintyy vi-

kaa, tulee korjaus antaa Bosch-keskushuollon

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy lait-

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa se-

kä varaosia koskeviin kysymyksiin. Räjähdyspii-

rustuksia ja tietoja varaosista löydät myös osoit-

Bosch-asiakasneuvonta auttaa mielellään sinua

tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja

säätöä koskevissa kysymyksissä.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee

toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjät-

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan di-

rektiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä

erikseen ja toimittaa ympäristöystävälliseen uu-

Oikeus teknisiin muutoksiin pidätetään.
