BRUKSANVISNING GSM 175 Professional BOSCH

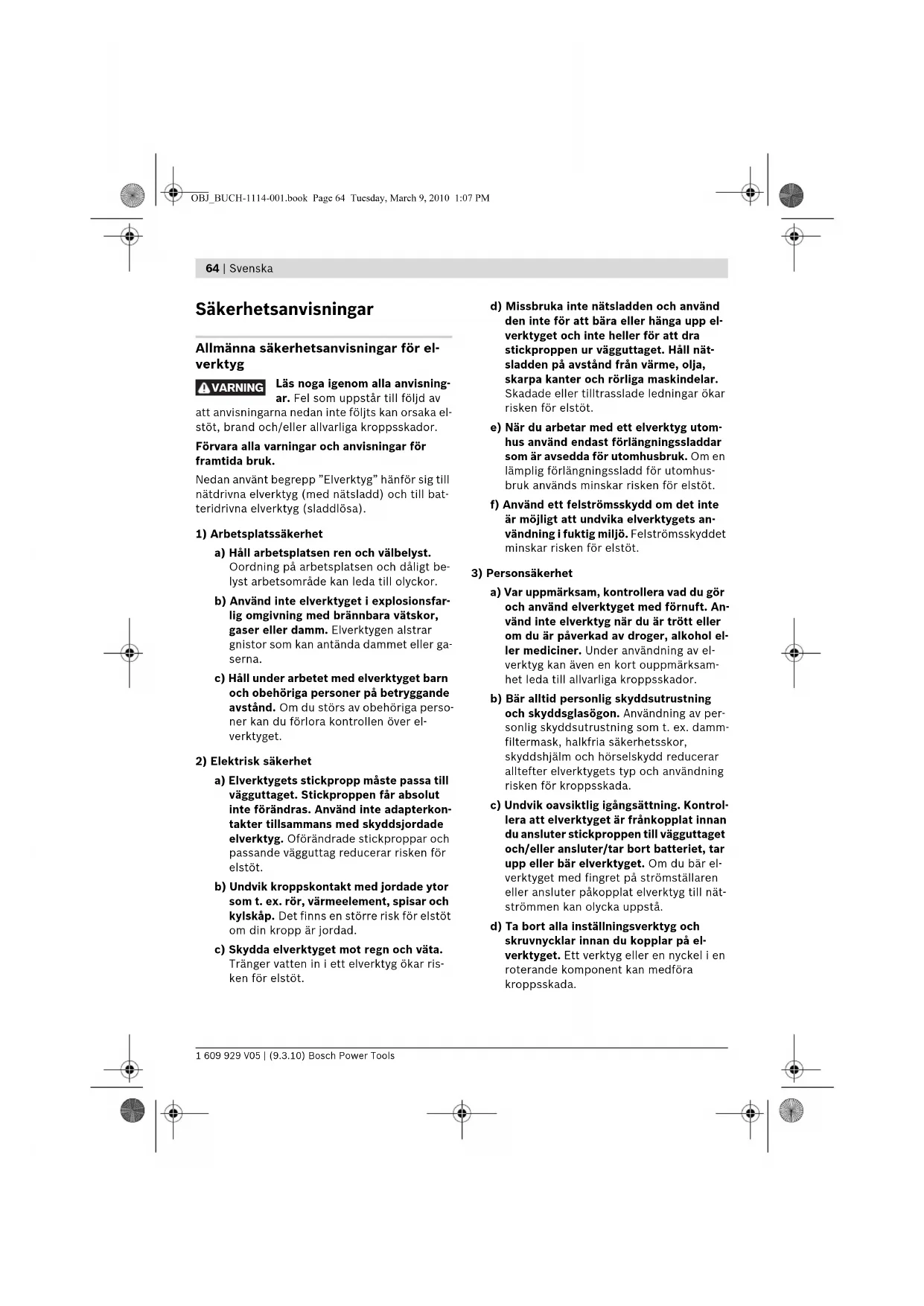

Allmänna säkerhetsanvisningar för el-

Läs noga igenom alla anvisning-

ar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka el-

stöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för

Nedan använt begrepp ”Elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till bat-

teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt be-

lyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfar-

lig omgivning med brännbara vätskor,

gaser eller damm. Elverktygen alstrar

gnistor som kan antända dammet eller ga-

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga perso-

ner kan du förlora kontrollen över el-

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut

inte förändras. Använd inte adapterkon-

takter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och

passande vägguttag reducerar risken för

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt

om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar ris-

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp el-

verktyget och inte heller för att dra

stickproppen ur vägguttaget. Håll nät-

sladden på avstånd från värme, olja,

skarpa kanter och rörliga maskindelar.

Skadade eller tilltrasslade ledningar ökar

e) När du arbetar med ett elverktyg utom-

hus använd endast förlängningssladdar

som är avsedda för utomhusbruk. Om en

lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte

är möjligt att undvika elverktygets an-

vändning i fuktig miljö. Felströmsskyddet

minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. An-

vänd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol el-

ler mediciner. Under användning av el-

verktyg kan även en kort ouppmärksam-

het leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning

och skyddsglasögon. Användning av per-

sonlig skyddsutrustning som t. ex. damm-

filtermask, halkfria säkerhetsskor,

skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning

risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan

du ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär el-

verktyget med fingret på strömställaren

eller ansluter påkopplat elverktyg till nät-

strömmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och

skruvnycklar innan du kopplar på el-

verktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra

VARNING OBJ_BUCH-1114-001.book Page 64 Tuesday, March 9, 2010 1:07 PMSvenska | 65

Bosch Power Tools 1 609 929 V05 | (9.3.10)

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balan-

sen. I detta fall kan du lättare kontrollera

elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll hå-

ret, kläderna och handskarna på avstånd

från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av rote-

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna

är rätt monterade och används på kor-

rekt sätt. Användning av dammutsugning

minskar de risker damm orsakar.

4) Korrekt användning och hantering av el-

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre

och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare

får inte längre användas. Ett elverktyg

som inte kan kopplas in eller ur är farligt

och måste repareras.

c) Dra stickproppen ur vägguttaget och/el-

ler ta bort batteriet innan inställningar

utförs, tillbehörsdelar byts ut eller el-

verktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av el-

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av perso-

ner som inte är förtrogna med dess an-

vändning eller inte läst denna anvisning.

Elverktygen är farliga om de används av

e) Sköt elverktyget omsorgsfullt. Kontrolle-

ra att rörliga komponenter fungerar fel-

fritt och inte kärvar, att komponenter in-

te brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner på-

verkas menligt. Låt skadade delar repa-

reras innan elverktyget tas i bruk. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Om-

sorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går

g) Använd elverktyget, tillbehör, insats-

verktyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmo-

menten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga

a) Låt endast kvalificerad fackpersonal re-

parera elverktyget och endast med origi-

nalreservdelar. Detta garanterar att el-

verktygets säkerhet upprätthålls.

Säkerhetsanvisningar för

f Elverktyget får inte användas med defekt

sladd. Berör inte skadad nätsladd, dra slad-

den ur vägguttaget om den skadats under

arbetet. Skadade nätsladdar ökar risken för

f Anslut elverktyget till ett på föreskrivet sätt

jordat strömnät. Nätuttaget och förläng-

ningskabeln måste vara försedda med en

funktionsduglig skyddsledare.

f Använd inte tillbehör som tillverkaren inte

uttryckligen godkänt och rekommenderat

för detta elverktyg. Även om tillbehör kan

fästas på elverktyget finns det ingen garanti

för en säker användning.

f Insatsverktygets tillåtna varvtal måste åt-

minstone motsvara det på elverktyget an-

givna högsta varvtalet. Tillbehör med en hö-

gre rotationshastighet kan brista och slungas

OBJ_BUCH-1114-001.book Page 65 Tuesday, March 9, 2010 1:07 PM66 | Svenska 1 609 929 V05 | (9.3.10) Bosch Power Tools f Använd aldrig skadade insatsverktyg. Kon-

trollera slipskivorna före varje användning

avseende splitterskador och sprickor. Om

elverktyget eller insatsverktyget skulle falla

ned, kontrollera om skada uppstått eller byt

till ett oskadat insatsverktyg. Du och andra

personer i närheten ska efter kontroll och

montering av insatsverktyget stå utanför in-

satsverktygets rotationsplan och låt sedan

elverktyget rotera en minut på högsta varv-

tal. Skadade insatsverktyg går i de flesta fall

sönder vid denna provkörning.

f Använd elverktyget endast med gnistskydd

9. Gnistor som slungas ut kan skada ögonen

eller sätta närliggande föremål i brand.

f Sväng gnistskyddet 9 vid slipning så långt

nedåt som möjligt. Vid slipning av metall

f Kontrollera regelbundet avståndet mellan ar-

betsstyckets stöd 10 resp. gnistskyddets fäs-

te 8 och slipskivan och justera avståndet vid

behov. Avståndet mot slipskivan får inte

överskrida 2 mm. Vid ett större avstånd har du

inte tillräckligt bra skydd mot utslungade gnis-

tor. Arbetsstycket kan dras in genom slipski-

vans rotation och leda till personskada.

f För arbetsstycket mot påkopplat elverktyg

och koppla från elverktyget först sedan ar-

betsstycket lyfts bort. Arbetsstycket kan

plötsligt röra på sig.

f Lägg vid slipning inte arbetsstycket mot sidan

på den roterande slipskivan, utan slipa alltid

framifrån. Arbetsstycket kan genom rotatio-

nen slitas ur handen och leda till personskada.

f Grip inte tag i elverktygets roterande slip-

skiva. I annat fall kan allvarlig personskada

f Bromsa inte upp slipskivor med tryck från

sidan. Arbetsstycket kan genom rotationen

slitas ur handen och leda till personskada.

f Använd förskinn. Se till att personer inte ut-

sätts för fara till följd av gnistor. Avlägsna

brännbara material från arbetsplatsen. Vid

slipning av metall uppstår gnistor.

f Håll arbetsplatsen ren. Materialblandningar

är särskilt farliga. Lättmetalldamm kan brin-

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att an-

visningarna nedan inte följts kan or-

saka elstöt, brand och/eller allvarli-

Fäll upp sidan med illustration av elverktyget

och håll sidan uppfälld när du läser bruksanvis-

Ändamålsenlig användning

Elverktyget är avsett för skärpning av verktyg

samt för slipning och avgradning av metall.

Elverktyget får endast användas i korttidsdrift

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il-

7 Strömställare Till/Från

8 Fäste för gnistskydd

10 Arbetsstyckets stöd

I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte i standardleveransen. I vårt tillbehörspro-

gram beskrivs allt tillbehör som finns.

OBJ_BUCH-1114-001.book Page 66 Tuesday, March 9, 2010 1:07 PMSvenska | 67

Bosch Power Tools 1 609 929 V05 | (9.3.10)

Mätvärdena för ljudnivån anges enligt EN 61029.

Elverktygets A-vägda ljudtrycksnivå når i typiska

fall 72 dB(A). Onoggrannhet K=3 dB.

Ljudnivån under arbetet kan överskrida

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att

denna produkt som beskrivs i ”Tekniska data”

överensstämmer med följande normer och nor-

mativa dokument: EN 61029 enligt bestämmel-

serna i direktiven 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation finns hos:

– Klingans centrumhål

/I /I /I Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

* Driftsättet S2 (60 min) står för korttidsdrift med en maximal drifttid på 60 minuter. Lägg därefter undan elverktyget

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Fäst elverktyget i de 4 härför avsedda hålen med

lämpliga skruvar i arbetsbänken/bänkskivan.

Montera gnistskyddet/arbetsstyckets

f Använd elverktyget endast med gnistskydd

9. Gnistor som slungas ut kan skada ögonen

eller sätta närliggande föremål i brand.

Använd de båda skruvarna för montering av

gnistskyddets fäste 8.

Skruva fast gnistskyddet 9 på gnistskyddets fäs-

Montera arbetsstyckets stöd 10 som bilden visar.

f Kontrollera regelbundet avståndet mellan ar-

betsstyckets stöd 10 resp. gnistskyddets fäs-

te 8 och slipskivan och justera avståndet vid

behov. Avståndet mot slipskivan får inte

överskrida 2 mm. Vid ett större avstånd har du

inte tillräckligt bra skydd mot utslungade gnis-

tor. Arbetsstycket kan dras in genom slipski-

vans rotation och leda till personskada.

Byt ut slipskivan om gnistskyddets fäste 8 inte

längre kan ställas in på ett avstånd om högst

2 mm mot slipskivan.

Strömanslutning (GSM 200 D)

f Låt endast en elektriker ansluta elverktyget

till strömnätet. Elverktyget levereras utan

stickpropp. Kontrollera vid anslutning att el-

verktyget roterar i rätt riktning.

f Insatsverktygets tillåtna varvtal måste åt-

minstone motsvara det på elverktyget angiv-

na högsta varvtalet. Tillbehör med en högre ro-

tationshastighet kan brista och slungas ut.

Byt slipskivan när den slitits ned till 10 mm.

Lossa de 3 skruvarna på kåpan 1 och ta bort kå-

pan 1. Håll med en fast skruvnyckel (nyckelvidd

7 mm) slipspindeln 5 och skruva bort spännmut-

Anvisning: Slipspindeln 5 som ligger på elverk-

tygets vänstra sida är vänstergängad.

Ta bort spännflänsen 3 och slipskivan från slip-

Insättningen av en ny slipskiva sker i omvänd

ordningsföljd. Lägg upp kåpan 1, tryck ned den

ordentligt och skruva fast med de 3 skruvarna.

Före fortsatt användning ska slitna och orunda

slipskivor riktas med brynsten (tillbehör).

f Dammet från material som t. ex. blyhaltig

målning, vissa träslag, mineraler och metall

kan vara hälsovådligt. Beröring eller inand-

ning av dammet kan orsaka allergiska reaktio-

ner och/eller andningsbesvär hos använda-

ren eller personer som uppehåller sig i

Vissa damm från ek eller bok anses vara can-

cerogena, speciellt då i förbindelse med till-

satsämnen för träbehandling (kromat, trä-

konserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i fil-

Beakta de föreskrifter som i aktuellt land gäl-

ler för bearbetat material.

f Beakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer

med uppgifterna på elverktygets typskylt.

Elverktyg märkta med 230 V kan även anslu-

f Kontrollera slipverktygen innan de tas i

bruk. Slipverktyget måste vara felfritt mon-

terat och kunna rotera fritt. Provkör minst

under 1 minut på högsta varvtal utan belast-

ning. Använd inte skadade, orunda eller vi-

brerande slipverktyg. Skadade slipverktyg

kan spricka och orsaka personskada.

OBJ_BUCH-1114-001.book Page 68 Tuesday, March 9, 2010 1:07 PMSvenska | 69 Bosch Power Tools 1 609 929 V05 | (9.3.10) In- och urkoppling (GSM 175/GSM 200)

För påkoppling av elverktyget ställ strömställa-

För urkoppling av elverktyget tippa strömställa-

ren 7 till läget ”0”.

In- och urkoppling (GSM 200 D)

För påkoppling av elverktyget vrid strömställa-

ren 7 till läget „I“.

För urkoppling av elverktyget vrid strömställa-

ren 7 till läget „0“.

Lägg upp arbetsstycket som ska slipas på ar-

betsstyckets stöd 10 och tryck lätt mot slipski-

van. För bästa slipresultat ska arbetsstycket lätt

föras fram och tillbaka. Slipskivan blir i detta fall

Kyl då och då av arbetsstycket med vatten.

Använd för bearbetning av hårdmetallarbets-

stycken slipskivor i kiselkarbid C (tillbehör).

Skydda slipverktyget mot slag, stötar och fett.

Underhåll och service

Underhåll och rengöring

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Om i elverktyget trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör repa-

ration utföras av auktoriserad serviceverkstad

för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbe-

ställningar det 10-siffriga produktnumret som

finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande re-

paration och underhåll av produkter och reserv-

delar. Sprängskissar och informationer om re-

servdelar lämnas även på adressen:

Bosch kundkonsultgruppen hjälper gärna när

det gäller frågor beträffande köp, användning

och inställning av produkter och tillbehör.

Elverktyg, tillbehör och förpackning ska omhän-

dertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsav-

Enligt europeiska direktivet

2002/96/EG för kasserade elek-

triska och elektroniska apparater

och dess modifiering till nationell

rätt måste obrukbara elverktyg omhändertas se-

parat och på miljövänligt sätt lämnas in för åter-

Ändringar förbehålles.

Det nedenstående anvendte uttrykket «elektro-

la elektroverktøyet gå i ett minutt med mak-

aksesuar kullanmayn. Bir aksesuar
