Hottelfv719tk - Liesituuletin ELECTROLUX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Electrolux
Malli	Hottelfv719tk
Ohjaustyyppi	Kosketus
Nopeuksien lukumäärä	4 nopeutta + maksiminopeus (8 min) + Breeze (60 min)
Toiminnot	Käynnistys/Pysäytys, 1. nopeus, 2. nopeus, 3. nopeus, Maksiminopeus, Breeze, Hob²Hood, Valaistus, Suodatinilmoitus
Hob²Hood	Kyllä, infrapunayhteys keittotasoon
Valaistus	LED, teknikko vaihtaa
Rasvasuodatin	Pestävä astianpesukoneessa (lyhyt ohjelma, matala lämpötila)
Hiilisuodatin	Ei pestävä, vaihto 4–6 kuukauden välein
Suodatinilmoitus	Visuaalinen muistutus suodattimien puhdistuksesta tai vaihdosta
Breeze-toiminto	Miniminopeus 60 minuuttia, automaattinen pysäytys
Maksiminopeus	Käyttö 8 minuuttia, sitten paluu edelliseen asetukseen
Huolto	Laitteen ja rasvasuodattimien kuukausittainen puhdistus
Puhdistustuotteet	Pehmeä liina, lämmin vesi, mieto hankaamaton pesuaine
Varaosat	Käytä ainoastaan alkuperäisiä Electrolux-varaosia
Korjattavuus	LED-lamppu ja ohjain teknikon vaihdettavissa
Turvallisuus	Breeze-toiminnon automaattinen pysäytys 60 minuutin jälkeen
Asiakastuki	www.electrolux.com/support
Tuoterekisteröinti	www.registrelectrolux.com

Usein kysytyt kysymykset - Hottelfv719tk ELECTROLUX

Kuinka käytän Electrolux Hottelfv719tk -liesituuletinta?

Käytä liesituuletinta painamalla symbolia ③ (Käynnistys/Pysäytys) vähintään 1 sekunnin ajan. Valitse sitten haluamasi nopeus koskettamalla vastaavia symboleja (① 1. nopeus, ② 2. nopeus, ③ 3. nopeus, ⑤ maksiminopeus, ⑥ Breeze). Valaistus kytketään erikseen symbolilla ⑨.

Mitä tarkoittaa suodattimen merkkivalon syttyminen tai vilkkuminen?

Jos suodatinmerkkivalo palaa tasaisesti 30 sekuntia, rasvasuodattimet on puhdistettava. Jos se vilkkuu 30 sekuntia, hiilisuodatin on vaihdettava tai puhdistettava (tyypistä riippuen). Katso luvut Huolto ja puhdistus toimenpiteitä varten.

Kuinka puhdistaa liesituulettimen rasvasuodattimet?

Avaa kansi, paina kiinnikkeen vivusta (1), kallista suodatinta alaspäin (2) ja irrota se. Pese suodattimet sienellä ja hankaamattomalla pesuaineella tai astianpesukoneessa (lyhyt ohjelma, matala lämpötila). Värinmuutos ei vaikuta suorituskykyyn. Aseta takaisin päinvastaisessa järjestyksessä.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava noin 4–6 kuukauden välein, tai useammin jos käyttö on runsasta. Se ei ole pestävä. Vaihda: irrota ensin rasvasuodattimet, käännä hiilisuodatinta vasemmalle (1) ja vedä (2). Asenna uusi päinvastaisessa järjestyksessä.

Kuinka aktivoin Breeze-toiminnon?

Paina symbolia ⑥ (Breeze). Liesituuletin toimii miniminopeudella 60 minuuttia, sitten sammuu automaattisesti. Tämä toiminto virkistää ilmaa keittämisen jälkeen erittäin matalalla äänitasolla. Käytä sitä vain keittämisen jälkeen.

Kuinka käytän Hob²Hood-toimintoa?

Tämä automaattitoiminto yhdistää liesituulettimen yhteensopivaan keittotasoon infrapunayhteyden kautta. Tuulettimen nopeus säätyy automaattisesti keittolämpötilan mukaan. Aktivoi se keittotason ohjauspaneelista. Katso lisätiedot keittotason käyttöohjeesta.

Kuinka nollataan suodatinilmoitus puhdistuksen tai vaihdon jälkeen?

Kun olet puhdistanut tai vaihtanut suodattimen, paina suodatinilmoituksen symbolia (⑦) 3 sekunnin ajan nollataksesi ilmaisimen. Varmista ennen toimenpidettä, että merkkivalot näkyvät valkoisina.

Mitä teen, jos liesituulettimen valaistus ei toimi?

Valaistus on LED-lamppu erillisellä ohjaimella. Nämä osat saa vaihtaa vain valtuutettu teknikko. Ota yhteyttä Electroluxin huoltopalveluun. Älä yritä vaihtaa lamppua itse.

Voiko hiilisuodattimen pestä?

Ei, hiilisuodatinta ei voi pestä eikä sitä voi uudistaa. Se on vaihdettava uuteen 4–6 kuukauden välein. Pesu vahingoittaisi aktiivihiiltä.

Kuinka otan yhteyttä Electroluxin huoltopalveluun?

Apua saat osoitteesta www.electrolux.com/support. Ennen yhteydenottoa merkitse muistiin malli, PNC ja sarjanumero (arvokilvessä). Käytä ainoastaan alkuperäisiä varaosia.

KÄYTTÖOHJE Hottelfv719tk ELECTROLUX

Osta laitteellesi lisävarusteita, tarvikkeita ja alkuperäisiä varaosia osoitteesta www.electrolux.com/shop

KLIENTITEENINDUS JA HOOLDUS

4.2 Rasvafiltri puhastamine

Kiitos, kun valitsit Electrolux-laitteen. Olet valinnut tuotteen, joka perustuu vuosikymmenien aikana hankittuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu sinua varten. Laitetta käyttäessäsi voit olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxille.

Vieraile verkkosivullamme:

Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Rekisteröi tuotteesi saadaksesi parempaa huoltoa:

www.registerelectrolux.com

Osta laitteeseesi lisävarusteita, kulutustuotteita ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU

Käytä aina alkuperäisiä varaosia.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme: Malli, PNC-tuotenumero, sarjanumero.

Tiedot löytyvät arvokilvestä.

Varoitus / Varotoimi- ja turvallisuustietoja. Yleistietoa ja vinkkejä. Ympäristönsuojelutietoja.

Oikeus muutoksiin pidätetään.

1. TURVALLISUUSTIEDOT JA ASENNUSOHJEET

VAROITUS!

Katso turvallisuustiedot ja asennusohjeet erillisistä asennusohjeista. Lue Turvallisuus-luvut huolellisesti ennen laitteen käyttöä tai huoltoa.

2. TUOTEKUVAUS

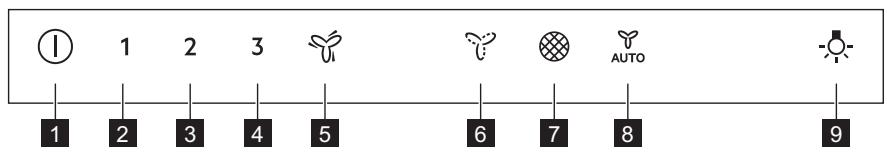

2.1 Ohjauspaneelin yleisnäkymä

	Toiminto	Kuvaus
1	Päälle/Pois päältä	Kytkee liesituulettimen päälle ja.POIS päältä.
2	Ensimmäinen nopeus-taso	Moottori kytkeytyy ensimmäiselle nopeustasolle.
3	Toinen nopeustaso	Moottori kytkeytyy toiselle nopeustasolle.
4	Kolmas nopeustaso	Moottori kytkeytyy kolmannelle nopeustasolle.
5	Enimmäisnopeus	Moottori siirtyen enimmäisnopeustasolle.
6	Kevyt ilmavirta	Liesituuletin toimii vähimmäisnopeudella. 60 minuu-tin kuluttua laite kytkeytyy.POIS toiminnasta.
7	Suodatinilmoitus	Muisuttaa hiilisuodattimen vaihto- tai puhdustar-peesta sekä rasvasuodattimen puhdustarpeesta.
8	Hob²Hood-liesituuletin	Liesituulettimen keittotason ohjauksen merkivalo.
9	Lamppu	Sytyttaa ja sammuttaa valot.

3. PÄIVITTÄINEN KÄYTTÖ

3.1 Liesituulettimen käyttö

Tarkista suositeltu nopeus alla olevasta taulukosta.

1	Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla.
2	Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paistaminen.
3	Keittäminen ja suurien ruokamäärien paistaminen ilman kanta, ruoanval-mistus useammalla keittoalueella tai polttimella.
	Keittäminen ja suurien ruokamäärien paistaminen ilman kanta, suuri märä konteutta ilmaan.
	Raikastaa keittiön ilmaa ruoanvalmistuksen jälkeen, eikä pidä paljon me-teliä. Se voidaan käynnistää ja sammuttaa koskettamalla symbolia. Toi-minto kytkeytyy automaattisesti pois pälä t 60 minuutin kuluttua. Käytä ainoastaan ruoanvalmistuksen jälkeen.

Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen. Käyttöpaneeli koostuu antureista. Käyttääksesi liesituuletinta kosketa symbolia aivan sen keskelle ainakin yhden sekunnin ajan.

Liesituulettimen käyttäminen:

1. Kytke laite päälle painamalla symbolia.

Voit kytkeä toiminnon pois päältä.

1. Kytke toiminto päälle koskettamalla symbolia.

Liesituulettimen valo toimii itsenäisesti muihin liesituulettimen toimintoihin nähden. Kun haluat valaista keittoalueen, kosketa

Sammuta laite painamalla uudelleen symbolia ①.

3.2 Hob²Hood -toiminto

Kyseessä on automaattitoiminto, joka yhdistää keittotason liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin vastaanotin. Puhaltimen nopeus säätyy automaattisesti tilan asetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Puhallinta voidaan säätää myös keittotasosta manuaalisesti. Toiminto voidaan kytkeä toimintaan keittotason paneelista.

Lisätietoa toiminnon käyttämisestä löytyy keittotason käyttöohjeesta.

3.3 Moottorin maksiminopeuden aktivoiminen

Painiketta koskettaessa moottorin maksiminopeus käynnistyy 8 minuutin

ajaksi. Sen jälkeen laite palaa edelliseen nopeusasetukseen.

Huom: Kun toiminto on kytketty toimintaan, painikkeen kosketuksilla ei ole vaikutusta.

3.4 Suodatinilmoitus

Suodatinhälytys muistuttaa hiilisuodattimen vaihto- tai puhdistustarpeesta sekä rasvasuodattimen puhdistustarpeesta. Suodattimen merkkivalo syttyy 30 sekunnin ajaksi, jos rasvasuodattimen puhdistus on tarpeen. Suodattimen merkkivalo vilkkuu 30 sekunnin ajan, jos hiilisuodattimen vaihto tai puhdistus on tarpeen.

Katso luku "Rasvasuodattimen puhdistaminen" luvusta "Hoito ja puhdistus".

Katso hiilisuodattimen puhdistus- tai vaihto-ohjeet luvusta "Hoito ja puhdistus".

Nollaa toiminto koskettamalla painiketta kolmen sekunnin ajan.

Kytke toiminto päälle tai pois päältä:

1. Kytke ohjauspaneeli päälle.
2. Varmista, että kuvakkeet ovat muuttuneet valkoisiksi.
3. Käynnistä toiminto koskettamalla painiketta 3 sekunnin ajan. Jos toiminto on käytössä, suodattimen kuvake vilkkuu viisi kertaa.
4. Kytke toiminto pois päältä koskettamalla painiketta 3 sekunnin ajan. Jos toiminto on pois päältä, suodattimen kuvake vilkkuu 4 sekunnin ajan.

4. HOITO JA PUHDISTUS

4.1 Puhdistukseen liittyviä huomautuksia

Puhdistusai- neet	Älä käytä hankaavia pesuaineita tai harjoja. Puhdista laitteen pinnat lampimällä vedellä ja miedolla pesuaineella käytäen pehmeää puhistusliinaa.
	Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laitteen jäähtyä ja kuivaa se puhtaalla liinalla tai paperipyyhkeillä tahrjen välttämiseksi.
	Poista tahrat miedolla pesuaineella.
Pidä liesituule- tin puhtaana.	Puhdista laite ja rasvasuodattimet kuukauden värein. Poista rasva huolellisesti sisäosasta ja rasvasuodattimista. Rasvan tai muiden jäämien kertyminen saattaa aiheitta tulipalon. Kun suodattimen hälytys aktivoituu, noudata lisävarusteiden puh-distusohjeva. Katso kohta "Suodattimen hälytys" osiosta "Päivittä- nen käytö".
	Rasvasuodattimet voidaan pestä astianpesukoneessa. Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmal- la. Rasvasuodattimessa voi esiintä varimuutoksia, mutta se ei vai- kuta laitteen suorituskykyn.
Hiilisuodatin	Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasva-suodattimen puhistustiheyden mukaan. Aktivoitunutta hiilisuoda-tinta ei voi pestä tai regeneroida, se tulee vaihtaa noin 4-6 kuukau- den käytön jälkeen tai sitä tiheämmin erityisen vaativassa käytössä.

4.2 Rasvasuodattimen puhdistaminen

Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella.

Puhdistaaksesi suodattimen

1. vedä kansi auki.

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpaneelissa (1).

1. Kallista suodattimen etuosa hiukan alaspäin (2) ja vedä sen jälkeen. Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.
2. Puhdista suodattimet sienellä käyttäen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

4.3 Hiilisuodattimen vaihto

Hiilisuodatin tulee vaihtaa, jos suodattimen hälytys on aktivoitunut.

Lue lisätietoa toiminnosta "Päivittäinen käyttö" -luvun kohdasta "Suodattimen hälytys".

VAROITUS! Hiilisuodatinta EI VOI pestä! Suodatinta ei voi regeneroida!

Hiilisuodattimen vaihtaminen:

5. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä

1. Irrota rasvasuodattimet laitteesta. Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".
2. Kierrä suodatinta vastapäivään (1) ja vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita päinvastaisessa järjestyksessä.

Suodattimet on joka tapauksessa vaihdettava vähintään neljän kuukauden välein.

4.4 Lampun vaihtaminen

Tähän laitteeseen kuuluu LED-valo ja erillinen ohjauslaite (LED-muuntaja). Nämä osat saa vaihtaa ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet".

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

SISÄLLYSLUETTELO

1. TURVALLISUUSTIEDOT JA ASENNUS 50 2. LAITTEEN KUVAUS 51
2. PÄIVITTÄINEN KÄYTTÖ 51
3. HUOLTO JA PUHDISTUS 53
4. YMPÄRISTÖNSUOJELU 55
