| Tuotetyyppi | Korkeapainepuhdistaja |
| Merkki | Michelin (valmistaja Annovi Reverberi S.p.A.) |
| Malli | MPX 120 / HI-MPX120 |
| Nimellisteho | 1,5 kW |
| Syöttöjännite | 230 V / 50 Hz |
| Maksimipaine | 12 MPa (120 bar) |
| Käyttöpaine | 8 MPa (80 bar) |
| Veden virtausnopeus | 6 L/min |
| Tuloveden maksimilämpötila | 50 °C |
| Nettopaino | 5,5 kg |
| Suojausluokka | IPX5 |
| Moottorin eristysluokka | F |
| Äänenpaine (LPA) | 77 dB(A) |
| Äänitehotaso (LWA) | 84 dB(A) |
| Tärinät (tehollisarvo) | 3,72 m/s² |
| Käyttötarkoitus | Koti- ja kevyt ammattikäyttö |
| Päätoiminnot | Korkeapainepesu, pesuaineen levitys, paineen ja suihkun säätö (säädettävä pää) |
| TSS-laite (automaattinen pysäytys) | Kyllä: moottori pysähtyy, kun pistooli suljetaan |
| Turvallisuusominaisuudet | Varoventtiili / paineenrajoitin, lapsilukko pistoolissa, moottorin lämpösuoja |
| Toimitetut varusteet | Suutin, pistooli turvalukolla, korkeapaineletku, pesuainesäiliö, säädettävä pää, suuttimen puhdistustyökalu (version mukaan) |
| Säännöllinen huolto | Veden tulosuodattimen ja pesuainesuodattimen puhdistus, suuttimen tukkeutumisen poisto, säiliön tyhjennys käytön jälkeen |
| Talvisäilytys | Käytä ei-aggressiivista jäätymisenestoainetta, säilytä pakkaselta suojattuna |
| Takuu | Voimassa olevan lainsäädännön mukaisesti; ei kata normaalia kulumista eikä tarvikkeita |
| Korjattavuus | Alkuperäisosat saatavilla valtuutetuista huoltokeskuksista; tiivisteet, venttiilit, männät vaihdettavissa |
Usein kysytyt kysymykset - HI-MPX120 MICHELIN
Käyttäjien kysymyksiä aiheesta HI-MPX120 MICHELIN
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Rengas PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi HI-MPX120 - MICHELIN ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. HI-MPX120 merkiltä MICHELIN.
KÄYTTÖOHJE HI-MPX120 MICHELIN

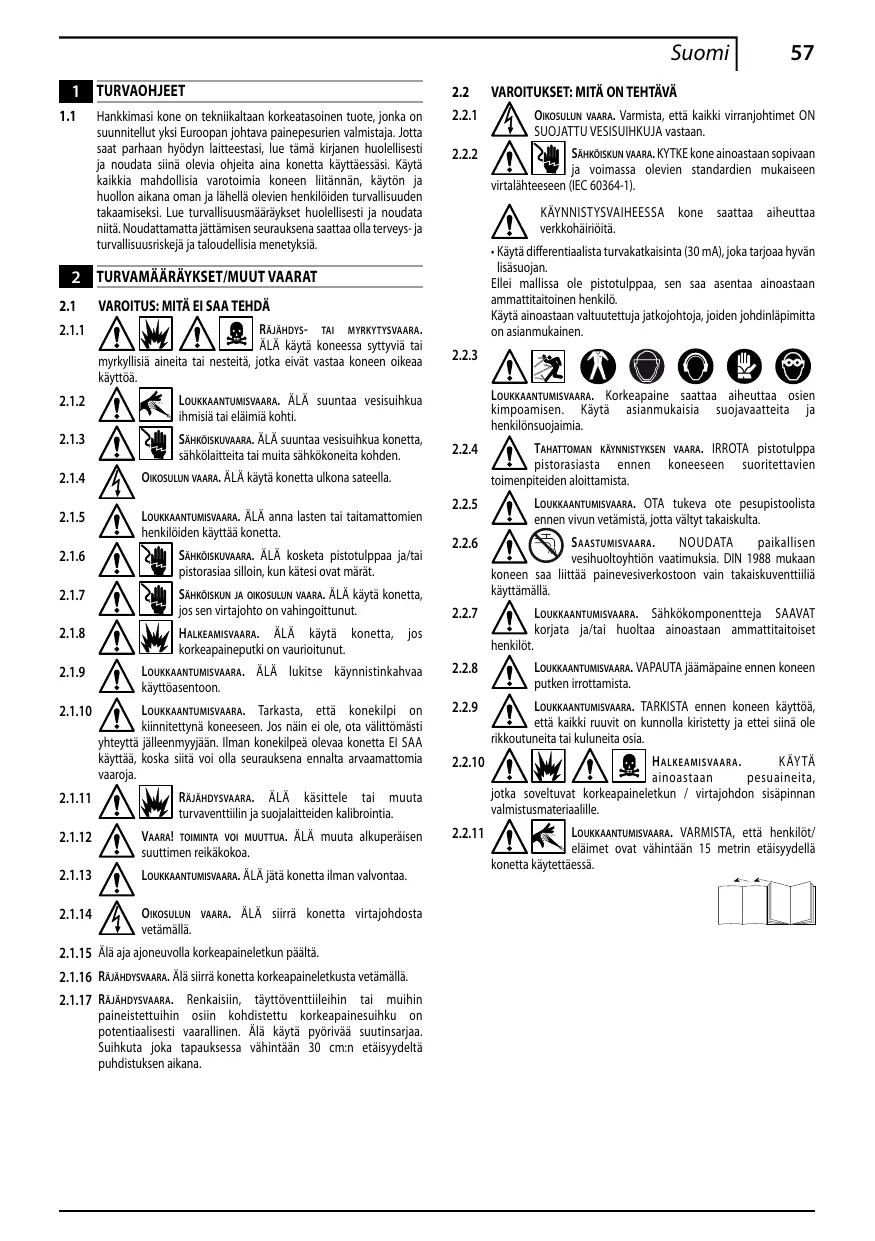

Painepesuri - Kayttoohjeet Lue ohejt huolellisesti ennen kayttoa
1.1 Hankkimasi kone on tekniikaltaan korkeatasoenen tuote, jonka on suunnittellut yksi Euroopan johtava painepesurien vitaminsjaka.Jotta saat parhaan hyodyn laitesteesti, lue tamir kiranjen houellisesti ja noudata siina olevia ohjeita aina konetta kyytaessasi.Kayta kaikkia mahdollisia varotoimia konee liittannan, kayton ja huollon aikana oman ja lahelle olevien henkiloiden turvallisuuden takaamiseksi.Lue turvallusmuaraykset houellisesti ja noudata niitta.Noudattamatta jattamisen seuraunsena saatta ollerveysa turvallisuusriskeja ja taloudellisia menetyksi.
2 TURVAMAÄRÄYKSET/MUUT VAARAT
2.1 VAROITUS: MITA EI SAA TEHDA
2.1.1 RAJAHDYS-TAI MYRKYTYSVAARA, ALA kāytā koneessa sytyviā tai myrkyllisä aineita tai neteitā, jotka eivat vastaa koneen oikeaa kāyttoa.
2.1.2 LOKKAANTUMISVAARA. ALa suuntaa vesisuihkaia ihmisia tai elaimia kohti.
2.1.3 SÄHÖISKUVAARA. AÄ Suuntaa vesisuihku konetta, sähkolaitteita tai muita sähkökoneita kohden.
2.1.4 OIKOSULUN VAARA. AÄ käytä konetta ukkona sateella.
2.1.5 LoukKAANTUMISAARA. ALA anna lasten tai taitamattomien henkiloiden kajttta konetta.
2.1.6 SAHKOISKUVAARA. ALA kosketa pistotulppaa ja/tai pistorasiaa silloin, kun katesi ovat märät.
2.1.7 SÄHÖKISUN JA OIKOSULUN VAARA. ÄLÄ käytä konetta, jos sen virtajtoh on vahingoittunut.
2.1.8 HALKEAMISVAARA. ALA kayta konetta, jos korkeapaineputki on vaurioitunut.
2.1.9 LoukKAANTUMISVAARA. ALA sukitse kaynnistinkahvaa kayttoasentoon.
2.1.10 L OUKKAANTUMISVAARA. Tarkasta, etta koneilpi on kiinnitetyna koneesen. Jos nain ei ole, ota vallitomasti yhteytta jalleenmyjjaan. Ilman konekilpea olevaa konetta EI SAA kayttta, koska siita voi olla seurausena ennalta arvaamattomia vaaroja.
2.1.11 RÄJÄHDYSAARA. ALÄ käsitte tai muuta turvaventtilin ja suojalaitteiden kalibrointia.
2.1.12 VAARA! TOIMINTA VOI MUUTTUA. ALA muuta alkuperäisen suuttimen reikakkoka.
2.1.13 LOUKKAANTUMISVAARA.ALA jata konetta ilman valontaa.
2.1.14 OIKOSULUN VAARA. ALA siirra konetta virtajohdosta vetamalla.
2.1.15 Alä aja ajoneuvulla korkeapaineletkun pälätta.
2.1.16 RAAJAHDYSAARA. Aia siirk konetta korkeapaineletkusta vetamalla.
2.1.17 RAJAHDYSAARA. Renkaisin, taytvoentileihin tai muihin paineistetuuih in osin kohdistetu korkeapinesuiku on potentalisesti vaarullinen. Alä kāyt pyörivaa suutinsarja. Suihkituka joka tapauksessa vahintaan 30 cmn etäisyydeltu puhistuksen aikana.
2.2 VAROITUKSET: MITÄ ON TEHTÄVÄ
2.2.1 OIKOSULUN VAARA. Varmista, etta kaikki virranjohtimet ON SUOJATTU VESISUIHKUJA vastaan.
2.2.2 SÄHKOISKUN VAARA, KYTKE kone ainaostaan sopivaan ja voimassa olevien standardien mukaiseen virtalahteeseen (IEC 60364-1).
KÄYNNISTYSVAHEESSA kone saattaa aiheuttaa verkkohäiriöitta.
- Käytä differentiaalista turvakatkaisinta (30 mA), joka tarjoaa hyvän lisäuojan.
Ellei malissa ole pistotulppaa, sen saa asenta ainaostaan ammattaitoiten henkilo.
Käytä ainoastaan valtuutettuja jatkojohtoja, joiden johdinlapimitta on asiμmukainen.
2.2.3 LOUKKAANTUMISVAARA. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Kayta asianmukaisia suojavaatteita ja henkilonsuoajmia.
2.2.4 TAHATTOMAN KAYNNISTYKSEN VAARA. IRROTA pistotulppa pistorasiasta ennen koneeseen suoritettavien toimenpiteiden aloittamista.
2.2.5 LOUKKAANTUMISVAARA. OTA tukeva ote pesupistoolista ennen vivun vetamista, jotta valyt takaiskulta.
2.2.6 SAASTUMISVAARA. NOUDATA paikallisen veshuoltoyhtion vaatimuksa. DIN 1988 mukaan koneen saa liittä painevesiverkostoon vain takaiskuventaillä käytäamällä.
2.2.7 LOUKKAANTUMISVAARA. Sähkökomponenteja SAAVAT korjata ja/tai huoltaa ainoastaan ammattaitoiset henkilöt.
2.2.8 LOUKKAANTUMISVAARA. VAPAUTA jämäpaine ennen koneen putken irrottamista.
2.2.9 LOfUKKAANTUMISVAARA. TARKISTA ennen koneen kayttoa, etta kaikkruvit on kunnolla keristetty ja ettei sinä ole rikkouteita tii kuluneta osia.
2.2.10 HALKEAMISVAARA. KAYTA ainoastaan pesuaineita, jotka soveltuvat korkeapaineletkun / virtajohdon sisäpinnan valmistusmaterialaillie.
2.2.11 LOKKAAANTUMISVAARA. VARMISTA, etta henkliot/ elaimet ovat vahintaan 15 metrin etaisyydella konetta kaytettaaessa.
3 YLEISET OHJEET (KUVA 1)/SIVU.3
3.1 Käytöoppaan käytö
Käytöopas kuuluu tärkeän ösana koneen varusteisiin ja se on säytettāva huellilesti tuleya käytöa varten. Lue se houlellisiesti ennen asennusta ja käytöa. Luovuta ohejt uudelle omistajalle, mikä myt koneen.
3.2 Toimitus
Kone toimitetaan osittain purettuna pahvilaatikossa.
Pakkauksen sisälto on esitelty kuvassa 1.
3.2.1 Ohessa toimitet asiakirjat
A1 Käytö- ja houlto-opas
A2 Turvaohjeet
A3 Standardienmukaisuustodistus
A4 Takuusaannot
3.3 Pakkausten havitys
Pakkausen materiaalit ovat ymparistoystavillisia. Kierrata tai havita ne kaytomaassa voimassa olevien märäysten mukaan.

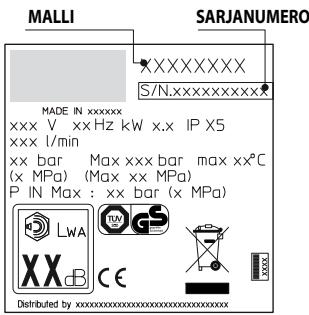

3.4 Tiedotukset
Noudata koneessa olevien kilpien ohjeita.
Tarkista, etta ne ovat aina paikoillaan ja lukukelpoisia. Ellein ain ole, vailda ne. Kiinnitta uusi kilpi akuperaiselle paikalle.
Symboli E1 - Osoittaa, etta konetta ei tule havittt a kotitalousjatteiden seassa. Se voidaan palauttaa jalleenmyyjalle
hankittaessa uusi kone. Koneen sākō-ja elektroniūkaosia e tule kāyttaa udellensopsimattoniunarkoituksiin, sillāne sisälṭāvat terveydele hiattellisia aineita.
Symboli E2 - Osoittaa, etta kone on tarkoitett ammattikayttoen. Sitaa savat kayttaa ainoastaan henkilot, joilla on
kokemusta, teknstia tuntesta, tietoja standardeista ja laeista ja jotka osaavat kayttaa ja houltaa konetta.
Symboli E3 - Osoittaa, etta kone on tarkoitettu ei-ammatti-maisen keytoen (kotitalous).
Kone on tarkoitetti yksityisean ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuurni reovattan pintnyt lka puhtaalla vedellja biologisesti hajoavilla kemialissila pesuaineill.
Ajoneujoen moottori enpu on saillittua ainoastan,Jos likainen vesi haviteaann voimassa olevien standardien mukaan.
Veden syöttolampötila: ks. konekilpi.
- Veden syöttöpane: min. 0,1 MPa - maks. 1 MPa
Ymparoiv lamptola toiminnan aikana: yli 0^
Kone on EN 60335-2-79/A1 -standardin mukainen.
4.2 Käytäjä
Koneen kyyttäj on osoitetu kannen symbolilla (ammattimainen tai ei-ammattimainen).
4.3 Kielletty käytö
Koneken käytö on kiellletty hänköltilta, jotka eivat tunne sen käytö tai eivat ole lukeneste käytöoppaan ohejta hullouseisi.
Alä kayta koneessa sytyvi, rājāhdysvaarallisia tāmi rykyllisiña nesteitta.
Alä kayta konetta potentaialisi syntyyvässa tār jāhādysvaarallissena tilassa.
Alä käytä ei-alkuperäisiä tai eri mallille tarkoitettuja varusteita.
Ala muuta konetta; muutokset mitatöivat standardienmukaisuustodistuksen ja vapavuttavat valmistajan sivili- j rikosoikeudellisesta vastuusta.
4.4 Pääosat
B1 Säädettäva suutin
B2 Pesupistoolin varsi
B3 Turvakatkaisimella varustetty pesupistooli
B4 Virtajho tjoa pistotulppa (jos kaytossa)
B5 Korkeapaineletku
B6 Pesuainesäili (jos käytössä)
4.4.1 Varusteet (jos sisaltyvat pakkauseen - ks.kuva 1).
C1 Suuttimen
puhdistustyokalu
C2 Pyorivauutinsarja
C3 Kahva
C4 Harja
C5 Letkukela
C6 Veden imusatja
C7 Putkien
puhdistusputkisaraj
C8 Suurien pintojen
harjasarja
C9 Sovitsarja
4.5 Suojalaitteet
Huomio -vaara! Alä kättite ta miutu turvaventtillin kalibrointa.
-Turva-ja/tai paineenrajoitusventtiilli.
Turvaventilli toimil myos paineenrajotusventillinä. Kun pesupistoli suljetana, ventillii avautuu ja vedenkierto sirtty pumpun vedentulopouelle tai ventillii poistaas veden maahan.
- Termostaattiventtili (D1 jos käytössä)
Jos veden lamptola yllttaa valmistajan ilmoittaman lamptolan, termostaativentti poistaa kuuman veden ja otta poistetua vesimaraa vastaana märän kylmaa vetta, kunnes lamptola palautuu asiannukaiseksi.
-Turvakatkaisin (D):Estaa veden tahattoman suihkuamisen.
ASENNUS (KUVA 2)/SIVU.4
5.1 Kokoonpano
Huomio-vaara!
Kaikki asennu- ja kokoonpanotoimpenpiteet teule taa koneen virta katkaistuna.
Ks. kokoonpanojarjestys kuvasta 2.
5.2 Pyorivan suuttimen asennus
(Mallit, joihin asennettu)
Pyorivaautinsarlaissapesutehoa.
Käytetässä pyöviä suutinta paine saatta laskea 25 % saedtävälla suuttimella saatuun paineen eihäden.
Sen käytö kuitenkin lisää pesutehoa vesisuihkun pyörivän liikkeen ansiosta.
5.3 Sähköytkentä
Huomio-vaara!
Tarkista, etta verkkojannite ja-tajuus vastaavat koneken konekilvessa annettuja arvoja (V-Hz) (kuva 2). Kytke kone sahkoverkkoon, jossa on tehokas maadoitus. Johdossa tulee olla vikvirtakytkin (30 mA), joka katkaisee sahkön oikosulussa.
5.3.1 Jatkojtojen kyytto
Käytä IPX5-suoja-asteen jatkojohtoja ja pistotulppia.
Jatkojhodon säkeiden lapimitan on oltava suhteessa sen pituiteen; mitä pidemip jatkojohto, situ suurempi lapimita. Ks. taulukkoa I.
5.4 Vesilitäntä
Huomio-vaara!
Konetta saa käytää ainoastaan suodatetila tai puhvedellä. Veden syöttöehon on oltava pumpun kapan mukainen.
Kone on asetettava mahdollisimman lahelle vesilitiantaa.
5.4.1 Liitantaukot
Painelitin (OUTLET)
Suodattimella varustetu tulovesiliin (INLET)
5.4.2 Liitanta julkseen vesijhohtoverkkoon
Kone voidaan liittaa suoraan julkseen juomavesiverkkoon ainoastaan,Jos tulosovesiletuken on asennettu voimmasa olevien standardien mukaisesti tyhjeneva takaisvirta- ukenestojaristelma.Varmista, etaletkun halkisija on vahintaan 13mm jaatta se on vahvistettu.
6 SÄDÖT (KUVA 3)/SIVU.5
6.1 Säädettävän suuttinen säätö (jos käytössä)
Sädā vesisuihku sāedettävästa suuttimesta (E).
6.2 Pesuaineen saatö (jos käytössä)
Sädä pesuaineen märä saätimestä (F).
6.3 Pesuineen syoton säätö
Aseta sadettäva (E) suitin " -asentoon syöttäkesesi pesuainetta oikealla paineella (jos käytössa).
6.4 Paineen saatö (jos käytössä)
Saëda käytöpäine säätmellä (G). Paine näky painemittarissa (jos asennettu).
7 KAYTTO (KUVA 4)/SIVU.5
7.1 Saatolaitteet
- Kännistyskatkaisin (H).
Aseta käynnistyskatkaisin (1 ON)-asentoon:
a) kännistäksesi moottorin (malleissa, joissa ei ole TSS-laitetta);
b) asettaaksesi moottorin toimintatilaan (TSS-laitteella varuste-tuissa malleissa).
Jos kännistyskatkaisimessa on merkkivalo, sen tulee syttyä.
Jos käytössä ovat low/high-asennot, ne tarkoittavat seuraavaa:
Low: matalapainepesu
High: korkeapainepesu
Aseta kännistyskatkaisin (0 OFF)-asentoon pysäyttaäksesi koneen.
Jos käynnistyskatkaisimessa on merkkivalo, sen tulee sammua.
-Vesisuihkin ohjausvipu (I).
Huomio -vaara!
Koneen on käytön aikana oltava tasaisella ja tukeval
olla, ks. kuva 4.
7.2 Kännistys
1) Avaa vesihana kokonaan.
2) Vapauta turvakatkaisin (D).
3 Pidae pusipistooli auki mutamanan sekunnin ajan ja kaynnistä kone katkaismella (1 ON).
Huomio - vaara!
Varmista ennen koneen käynnistysta, etta se saa vetta asiannmuakesti; kuivakäytto vauroittaa konetta. Älä peita tuuletsiritilöta toiminnan aikana.
TSS-mallit - TSS-malleissa, joissa on automattinen syoton keskeytys:
suljettaessa presupstitoli dynaaminener paine smuttauta automaattisi sahkmoottorin (ks.kuva 4)
- avattaessa pesupistooli paineen laskeminen kännistä sähkömoottor automaattisesti ja paine palautuu huomaamattoman pienellä viveevaile;
-TSS moitteettoman toiminnan kannalta on tärkää, ettei pesupistool sulkemista ja aukaisua suoriteta alle 4-5 sekunnin kuluessa.
Kännistä ammattikäytöön tarkoitetut kolmivaihemallit ensim-maisell kerrallylhyesti tarkistaaksesi moottorin kiertosuunnan. Jos moottorin tuuletin pyorii vastapäviän, vaidha pistotulpan kaksi vaihetta kolmesta (L1, L2, L3) keskenaan.
Välta kivakäyttöä aläk katkaise vesisuihku yli 10 minuutiki toimmän aikana, ettei painepesuri vauriodu (malleissa, joissa e olé TSS-laitetta).
7.3 Pysaytys
1) Aseta käynistystskatkaisin (0 OFF)-asentoon.
2) Avaa pesupistooli ja poista paine putkista.
3) Aseta turvakatkaisin (D).
7.4 Uudelleenkäynistys
1) Vapauta turvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Aseta käynistyskatkaisin (1 ON)-asentoon.
7.5 Säilytys
1) Sammuta kone (0 OFF).
2) Poista pistotulppa pistorasiasta.
3) Sulje vesihana.
4) Vapauta pesupistoolin jännöspaineta, kunne suuttimesta ei tule enna vettä.
5) Tyhjenna ja pese pesuainesaillio tyoskentelyn jalkeen. Käytä saillion pesuin puhdasta vetä, ala pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).
7.6 Pesuaineen taytto ja kayttto
Pesuaine tulee syottä säädettäva suutin "■" -asennossa (jos käytössä).
Jos kāyītā painepesurin o hessa toimitettua alkuperästä letkua.
pidempää korkeapainenktaa tai jatkoletkua, pesuaineen tulo saataa vahentyä tai loppua kokkaana.
Täytä saïlö biologisesti erittäin hajoavalla pesuaineella.
7.7 Suositeltava pesutapa
Liouta lika levittamalla veteen sekoittunut pesuaine kuivalne pinnalle.
Työskentele pystyurorilla pinnoilla alhaalta ylospain. Anna pesuaineen vaikuttua 1-2 minuuttia, mutta alla paasta pintaa kuivaksi. Suihkute korkapainesuihkulla vahintaan 30~cm etaisyddelta ja työskentele alhaalta ylospain. Valta veden leviamista pesemattomalle pinnalle.
Joissakin tapaukssika lka joudutaan poistamaan mekanisesti pesuharjoila.
Korkeapaine e i aina ole parasapa saada hyvi pesutuloksia, sillie se aaattaa vaurioittaa joitakin pintoja. Valta saedttavan suuttimenulasuihkn ja Pyorivaa sutinsarja-suutttemen kayttöa aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, tayt-toventtiilit jne.).
Hyvä pesutulos riippuu yhtä laill a pineesta kuin vesimärästä.
Kaikkmuut huoltoimeneiteet tulee suorittaa valtuutetussa huoltopalvelussa.
Huomio - vaara!
Irrota pistotulppa pistorasiasta ennen minkaan
seen suoritettavan huoltotyon aloittamista.
8.1 Suuttimen puhdistus
1) Irrota vari s pesupistoolista.
2) Poista kaikki like suuttimen reiasty tyokalulla (C1).
8.2 Suodattimen puhdistus
Tarkista tulovesi- (L) ja pesuainesuodatin (jos kaytossa) ennen jokaista kaytttoa ja puhdistar vartittaessa ohjeiden mukaan.
8.3 Moottorin vapautus (jos kaytossa)
Jos kone on pitkäan käytämötană, kalkkieriäantymat saattavat likuta moottorin. Vapauta moottori kääntämällä moottorin akselia tyokalulla (M).
8.4 Varastointi
Käytä koneessa syövyttramäntä ja myrkytontä jaatymisenestoianetta ennen talvisäylytstä.
Sälytä konetta kuivassa paikassa ja suojaa se jaatymiseltä.
9 VIANETSINTÄ
| Vika | Mahdollinen syy | Korjaus |
| Pumppu ei tuota määritettyä painetta. | Pyörivä suutin kulunut. | Vailha pyörivä suutin. |
| Vedensuodatin likainen. | Puhdista suodatin (L) (kuva 5). | |
| Veden syöttöpaine liian alhainen. | Avaas vesihana kokonaan. | |
| Ilmaa pääsee järestelmään. | Tarkista liitokset. | |
| Pumpussa ilmaa. | Pysäytä kone ja laske pesupistoolista vettä, kunnes vesi virtaa ulos tasaisesti. Käynnistä kone uudelleen. | |
| Säädettvä suutin väärässä asennossa. | Käännä säädettävää suutinta (E) (+) (kuva 3). | |
| Termostaattventillin laukeaminen | Oda, etta veden lampötila palautuu oikeaksi. | |
| Pumpun paine vaihtee. | Vettä tulee ulkopuolisesta sällöstä. | Kytke kone vesijohtoon. |
| Veden lampötila liian korkea. | Laske veden lampötila. | |
| Pyörivä suutin on sukossa. | Puhdista pyörivä suutin (kuva 5). | |
| Likainen tulovesisuodatin (L). | Puhdista suodatin (L) (kuva 5). | |
| Moottori hurise, mutta ei käynnisty. | Verkkojännite ei ole riittävä. | Tarkista, etta verkkojännite vastaa konekilven jännitettä (kuva 2). |
| Jännitteen lasku johtuu jatkojhodsta. | Tarkista jatkojhodmit. | |
| Kone on ollut pysähdyksissä pitkään aikaa. | Ota yhteyttä lähimpään huoltopalveluun. | |
| TSS viallinen. | Ota yhteyttä lähimpään huoltopalveluun. | |
| Sähkömoottori ei käynnisty. | Sähkövirta puuttuu. | Tarkista, etta pistotulppa on kunnolla pistorasiassa ja että sihen tulee virtaa (*) |
| TSS viallinen. | Ota yhteyttä lähimpään huoltopalveluun. | |
| Kone on ollut pysähdyksissä pitkään aikaa. | Työnnä työkalu (M) moottorin takapäässä olevaan reikään ja vapauta moottori (mallit, johin asennetu) (kuva 5). | |
| Vesivuoto. | Tiivisteet ovat kuluneet. | Vailha tiivisteet huoltopalvelussa. |
| Vapaasti purkavan turvaventtilin laukeaminen. | Ota yhteyttä lähimpään huoltopalveluun. | |
| Liällinen kääytöään. | Veden lampötila liian korkea. | Laske veden lampötila (ks. tekniää tietoja). |
| Öljyuvoto. | Tiivisteet ovat kuluneet. | Ota yhteyttä lähimpään huoltopalveluun. |
| Ainoastaan TSS-mallit: kone käynnisty, vaikka pesupistooli on kiinni. | Viallinen tiiviste kornekapainepuolella tai veden kierrossa. | Ota yhteyttä lähimpään huoltopalveluun. |
| Ainoastaan TSS-mallit: vipua vedettäessä vettä ei tule ulos (kun tulovesiletu on asetettu paikoilleen). | Pyörivä suutin on sukossa. | Puhdista pyörivä suutin (kuva 5). |
| Ei ota pesuainetta. | Sääddettävä suutin on korkeapainaseennossa. | Aseta suutin "■"-asentoon (kuva 3). |
| Pesuaine on liian sakeea. | Laimenna vedellä. | |
| Käytössä on korkeapainetekun jatkoletku. | Käytä alkuperäistä letkua. | |
| Pesuainekierrossa on sakkaa tai kaventumia. | Huuhtele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä lähimpään huoltopalveluun. |
(*) Jos moottori sommu toiminnan aikana eikä käynnisty uudelleen, odota 2-3 minuittia ennen uutta käynnystä (lampokatkaisen laukeaminen). Jos vika toistuu useita kertoja, ota yhteytä lahimpään huoltopalveluun.
10 KUINKA OLLA VAURIOITTAMatta PINTOJA
HUOMIO
10.1 Painepesur käytö renkaiden pesuun saattaa vauroittta renkaita ja olla vaarallista.
10.2 Alä suuntaa korkeapaineista suihkua suoraan renkaaseen.
10.3 Käytä painepesuria aina matalammalla paineella suorittaessasi puhdistusta pyörien ja renkaiden lahellä.
10.4 Älä koskaan käytä pesupistoolin turbovartta ajoneuvon osien pesuun.
10.5 Etsi lisatietoja osasta 7.7 Suositeltava pesutapa.
FI CE-standarddienmukaisuustodistus
Me Anovi Reverberi S.p.A., Modena, Italia vakuutamme etta seuraava(t) Michelin-kone(et):
Koneen nimike
Korkeapainepesuri
Mallinro
MPX 120
Tehonkulutus
1,5 kW
on(ovat) seuraavien EY-direktiivien mukainen(mukaisia):
ja valmistetu seuraavien standardien tai standardoitujen asiakirjojen
mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000
3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1
Sen henkilön nimi ja osoite, joka on valtuutetu kokoaamaan teknisen
eritelman: Stefano Reverberi / AR Toimitusjohtaja - Via M.L. King 3 - 41122
Modena, Italia
Direktivissä 2000/14/EY vaadittu standardienmukaisuuden
arviointimenetelma on toteutetu liitteen V mukaan.
Tekniset tiedot
| Tekniset tiedot (FI) | Mittayksikkö | MPX 120 |
| Kapasiteetti | I/min | 6 |
| Paine | MPa | 8 |
| Maksimipaine | MPa | 12 |
| Teho | kW | 1,5 |
| Sytötölmpötila | °C | 50 |
| Maksimisötöpaine | MPa | 1 |
| Pesupstoolin työntövoima maksimipaineella | N | 9,3 |
| Mooctorin eristys | - | F-luokka |
| Mooctorin suojaus | - | IPX5 |
| Jännite | V/Hz | 230/50 |
| Suurin salittu verkkovastus | Ω | - |
| Äänenpaine (K = 3 dB(A)): | ||
| L-PA (EN 60704-1) | dB (A) | 77 |
| L-WA (EN 60704-1) | dB (A) | 84 |
| Laitteen tärinä (K = 1,5 m/s2): | m/s2 | 3,72 |
| Paino | kg | 5,5 |
Mitattua aenpaina:
83 dB (A)
Guaranteed Sound Taattu aenpainetaso:
84 dB(A)
Pvm:18.12.2012
MODENA (I)
Stefano Reverberi
Toimitusjohtaja
Oikeus teknisin muutoksiin pidatetään!
(FI) TAKUU
Takuun voimassaoloaika märārataän tuotteen myyntimaassa voimassa olevissa märäryksissä (ellei valmistaja toisin ilmoita).
Vallistien osien vailto ja kohtuullesti kuluneiden tuotteiden korjus tai vaihto.
Takuu ei mata normalisti kuluvia osia (venttiili, manta, vesitiiviste, oljtyiviste, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harat, pyorat jne.)
Takuu ei kata vikoja, jotka johtuvat seuraavista syistä:
- virheellinen tai sopimaton käytö, laiminlyönti,
-myynti, ammattikaytt to tai vuokraus,
- ohjekirjassa annettujen huoltomäräysten noudattamatta jättäminen,
- valtuuttamattomien henkilöiden tai huoltopalvelujen suorittamat korjaukset,
- ei-alkuperäisten varaosien tai varusteiden käytto,
- kuljetusvauriot, ylimäräiset esineet tai aineet, onnettomuus,
- varastointiin liittyvat ongelmat.
Takuun voimaan saattamiseksi tulee esittä ostotodistus.
