KÄYTTÖOHJE PST BOSCH
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Dattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöiset sähkötyökalut (verkkojohdolla) ja akkukäyttöiset sähkötyökalut (ilman verkkojohtoa).
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessä. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessä. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.
a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä on välttämätöntä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3) Henkilöturvallisuus
a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessä. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.
4) Sähkötyökalujen huolellinen käyttö ja käsittely
a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksissa, sekä että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.
5) Huolto
a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
Pistosahojen turvallisuusohjeet
Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sähkötyökalun omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työkappaleen alle. Sahanterää kosketettaessa on olemassa loukkaantumisvaara. Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen. Tarkista, että jalkalevy 7 tukee työkappaletta sahattaessa. Kallistunut sahanterä voi katketa tai aiheuttaa takaiskun.
▶ Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sahanterä ulos urasta vasta tämän jälkeen, sahanterän pysähdyttyä. Täten menetellen vältät takaiskun ja voit turvallisesti asettaa sähkötyökalun käsistäsi. Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet tai tylsät sahanterät voivat katketa tai aiheuttaa takaiskun. Älä jarruta sahanterää laitteen pysäyttämisen jälkeen painamalla sitä sivuttain. Sahanterä saattaa vahingoittua, katketa tai aiheuttaa takaiskun. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. ▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. ▶ Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.
Laserlaitteiden turvallisuusohjeet (PST 800 PEL/PST 900 PEL)
▶ Varoitus - Jos käytetään muita kuin tässä mainittuja käyttö- tai säätölaitteita tai menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen. ▶ Älä koskaan peitä tai poista sähkötyökalussa olevia varoituskilpiä.
Lasersäteily luokka 2M. Älä tuijota säteeseen tai katso optisella laitteella suoraan säteeseen.
Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2M lasersäteilyä IEC EN 60825-1 mukaan. Suora katse
lasersäteeseen - erityisesti optisesti kokoavilla apuvälineillä, kuten kiikarilla jne - saattaa vahingoittaa silmää.
- Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä. Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värin erotuskykyä. ▶ Älä anna lasten käyttää sähkötyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä. ▶ Poista lasermoduuli sähkötyökalusta, jos käytät sähkötyökalua kiinteänä tai sahaat työkappaletta alhaaltapäin. Näissä töissä lasersäde saattaa helposti sokaista sinua.
Toimintaselostus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Laite on tarkoitettu tukevalla alustalla sahaamaan katkosahauksia ja aukkoja puuhun, muoviin, metalliin, keramiikkalaattoihin ja kumiin. Se soveltuu suoriin ja kaareviin sahauksiin jopa 45 asteen jiirikulmalla. Sahanterän asetukset tulee ottaa huomioon.
Melu-/tärinätiedot
| | PST 700 PE | PST 800 PEL | PST 900 PEL |
| Mittausarvot määritetty EN 60745 mukaan. | | | | |
| Laitteen tyyillinen A-painotetty | | | | |
| Äänenpainetaso | dB(A) | 85 | 85 | 85 |
| Äänen tehotasö | dB(A) | 96 | 96 | 96 |
| Epävarmuus K= | dB | 3 | 3 | 3 |
| Käytä kuulonsuojaimia! | | | | |
| Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan: | | | | |
| Puun sahaus: | | | | |
| Värähtelyemissioarvo ah | m/s2 | 8,5 | 9,5 | 7 |
| Epävarmuus K | m/s2 | <2,5 | <2,5 | <2,5 |
| Metallipellin sahaus: | | | | |
| Värähtelyemissioarvo ah | m/s2 | 8 | 5,5 | 5 |
| Epävarmuus K | m/s2 | <2,5 | <2,5 | <2,5 |
Näissä ohjeissa mainittu tärinätaso on mitattu EN 60745 -standardoidun mittausmenetelmän mukaisesti, ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös tärinärasituksen väliaikaiseen arviointiin. Ilmoitettu tärinätaso edustaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa tärinätaso poiketa. Tämä saattaa kasvattaa koko työaikajakson tärinärasitusta huomattavasti. Tärinärasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson tärinärasitusta. Määrittele lisätoimenpiteet käyttäjän suojaamiseksi tärinän vaikutuksilta, kuten esimerkiksi: sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi.
132 | Suomi
Tekniset tiedot
| Pistosaha | | PST 700 PE | PST 800 PEL | PST 900 PEL |
| Tuotenumero | | 3 603 C51 1.. | 3 603 C52 1.. | 3 603 C53 1.. |
| Lasermoduuli | | - | ● | ● |
| Iskuluvun säätö | | ● | - | - |
| Iskuluvun esivalinta | | - | ● | ● |
| Heiluriliike | | ● | ● | ● |
| Ottoteho | W | 600 | 620 | 650 |
| Antoteho | W | 330 | 340 | 360 |
| Tyhjäkäntyiskuluku n0 | min-1 | 500–3100 | 500–3100 | 500–3100 |
| Isku | mm | 23 | 23 | 23 |
| suurin sahaussyvyys | | | | |
| - puuhun | mm | 70 | 80 | 90 |
| - alumiiniin | mm | 12 | 15 | 20 |
| - teräkseen (seostamaton) | mm | 5 | 6 | 10 |
| Sahauskulma (vasen/oikea) maks. | ° | 45 | 45 | 45 |
| Paino vastaa EPTA-Procedure 01/2003 | kg | 2,1 | 2,1 | 2,2 |
| Sujoausluokka | | ☐/II | ☐/II | ☐/II |
Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.
Lasermoduuli (PST 800 PEL/PST 900 PEL)
| Laserluokka | | 2M |
| Lasertyyppi | nm | 650 |
| mW | <1 |
| Käytö- ja varastoin-
tilämpötila | °C | 0...+40 |
| Paristot | | 3 x 1,5 V (LR44) |
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.
1 Iskulukuesivalinnan säätöpyörä (PST 800 PEL/PST 900 PEL) 2 Käynnistyskytkimen lukitus 3 Käynnistyskytkin 4 Imuletku 5 Imunysä 6 Sahanterien säilytyskotelo
7 Jalkalevy 8 Heiluriliikkeen säätövipu 9 Purunpuhalluslaitteen kytkin
10 Suojakuvun kiinnitysnokat 11 Liukutalla (PST 900 PEL) 12 Sahanterä* 13 Poistoimun suojakupu* 14 Kosketussuoja 15 Laserviivan käynnistyskytkin (PST 800 PEL/PST 900 PEL) 16 Lasermoduuli (PST 800 PEL/PST 900 PEL) 17 Paristot (PST 800 PEL/PST 900 PEL) 18 Paristokotelon kansi (PST 800 PEL/PST 900 PEL) 19 Paristokotelon kannen lukitus (PST 800 PEL/PST 900 PEL) 20 Laser-varoituskilpi (PST 800 PEL/PST 900 PEL) 21 Lasersäteen ulostuloaukko (PST 800 PEL/PST 900 PEL)
22 Lasertarkkailulasit 23 Iskutanko 24 Sahanterän vapautuksen SDS-vipu 25 Ohjainrulla 26 Repimissuoja 27 Ruuvi (PST 700 PE/PST 800 PEL) 28 Jalkalevyn pidike (PST 700 PE/PST 800 PEL) 29 Jiirikulma-asteikko 30 Jalkalevyn esikiristyksen säätöpyörä (PST 900 PEL) 31 Jalkalevyn kiristysvipu (PST 900 PEL) 32 Suuntaisohjaimen ohjain 33 Suuntaisohjaimen lukitusruuvi 34 Ympyräohjaimella varustettu suuntaisohjain 35 Suuntaisohjaimen keskityskärki*
Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.
Standardinmukaisuusvakuutus
PST 700 PE: Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.
PST 800 PEL/PST 900 PEL: Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745, EN 60825-1 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.
Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Sahanterän asennus/vaihto
Käytä suojakäsineitä sahanterää asentaessasi. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
Sahanterän valinta
Löydät katsauksen suositeltavista sahanteristä tämän ohjeen lopusta. Asenna ainoastaan yksi-nokkavarrella (T-varsi) varustettuja sahanteriä. Valitun sahanterän ei tulisi olla kyseisen sahaustyön tarvetta pitempi.
Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterää.
Sahanterän asennus (katso kuva A1)
Poista suojakupu 13 tarvittaessa (katso "Suojakupu").
Työnnä sahanterä 12 hampaat leikkaussuuntaan lukkiutumiseen asti iskutankoon 23. SDS-vipu 24 ponnahtaa automaattisesti taakse, ja sahanterä lukkiutuu. Älä paina vipua 24 käsin taakse, voit vaurioittaa sähkötyökalua.
Tarkista sahanterää asennettaessa, että sahanterän selkä asettuu ohjainrullan 25 uraan.
Tarkista, että sahanterä on tiukasti paikallaan. Löysä sahanterä voi irrota ja vahingoittaa sinua.
Sahanterän irrotus (katso kuva A2)
- Pidä sahanterää irrotettaessa sähkötyökalua niin, että irtoava sahanterä ei vahingoita ihmisiä tai eläimiä.
Kierrä SDS-vipua 24 eteenpäin kosketussuojan 14 suuntaan. Sahanterä irtoaa ja työntyy ulos.
Pölyn ja lastun poistoimu
Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).
Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
- Käytä pölynimua, jos se on mahdollista. Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja.
Suojakupu
Asenna suojakupu 13, ennen kuin liität sähkötyökaluusi pölynimujärjestelmään.
Asenna suojakupu edestäpäin niin, että kuvun aukot lukkiutuvat kotelon nokkiin 10.
Poista suojakupu töissä ilman pölynimua sekä jiirisahauksia varten. Vedä suojakupua kevyesti erilleen ja sitten eteenpäin pois.
Pölyn imun liitäntä
Työnnä imuletku 4 (lisävaruste) imunysään 5. Yhdistä imuletku 4 pölynimuriin (lisävaruste). Katso liittämisestä eri pölynimureihin tämän ohjeen lopusta.
Kytke pois lastunpuhalluslaite, jos olet liittänyt pölynimulaitteen (katso "Purunpuhalluslaite").
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.
Lasermoduuli
(PST 800 PEL/PST 900 PEL)
Lasermoduulin paristojen asennus/vaihto
Asenna toimitukseen kuuluvat paristot 17 lasermoduuliin 16 ennen ensimmäistä käyttöönottoa.
Avaa paristokotelon kansi 18 vetämällä lukituksesta 19 ja poista kansi. Asenna paristot. Tarkista oikea napaisuus paristokotelon sisällä olevasta kuvasta.
Vaihda aina kaikki kolme paristoa 17 samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja, mallia LR44.
Lasermoduulin asennus/irrotus
Työnnä lasermoduulin 16 sisäpuolen nokat sähkötyökalun kotelon aukkoihin ja työnnä se alaspäin vasteseen asti.
Poista lasermoduuli työntämällä se ylöspäin ja poistamalla se kotelosta.
Poista lasermoduuli sähkötyökalusta, jos käytät sähkötyökalua kiinteänä tai sahaat työkappaletta alapuolelta. Näissä töissä lasersäde saattaa helposti sokaista sinua.
Repimissuoja (katso kuva B)
Repimissuoja 26 (lisävaruste) voi estää pinnan repeytymisen puuta sahattaessa. Repimissuojaa voidaan käyttää vain määrätyn mallisten sahanterien kanssa ja ainoastaan 0 asteen sahauskulmalla. Jalkalevyä 7 ei saa asettaa taakse reunan läheltä sahausta varten repimissuojaa käytettäessä.
Paina repimissuoja 26 alapuolelta jalkalevyyn 7.
PST 900 PEL: Liukutallaa 11 käytettäessä ei repimissuojaa 26 asenneta jalkalevyyn 7, vaan liukutallaan.
Liukutalla (PST 900 PEL)
Työstettäessä herkkiä pintoja voit asentaa liukutallan 11 jalkalevyyn 7, pinnan naarmuuntumisen välttämiseksi.
Asenna liukutalla 11 ripustamalla se jalkalevyn 7 etureunaan, painamalla se ylöspäin takareunastaan ja saattamalla se lukkiutumaan.
Käyttö
Käyttömuodot
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Heiluriliikkeen säätö
Neljässä portaassa asetettava heiluriliike mahdollistaa työstettävän materiaalin leikkausnopeuden, sahaustehon ja sahausjäljen optimaalisen sovituksen.
Säätövivun 8 avulla voit säätää heiluriliikkeen myös käytön aikana.
ei heiluriliikettä
pieni heiluriliike
keskisuuri heiluriliike
suuri heiluriliike
Optimaalisen heiluriasennon jokaiseen käyttöön löydät käytännön kokemuksen avulla. Seuraavaa suositellaan:
- Mitä pienemmän heiluriasennon valitset tai kytkemällä heiluriliikkeen pois, sitä hienomman ja puhtaamman sahausjäljen saat.
- Kytke heiluriliike pois työstäessäsi ohutta materiaalia (esim. peltiä).
- Työskentele pienellä heiluriliikkeellä kovissa aineissa (esim. teräs).
- Käytä suurinta heiluriliikettä sahatessasi pehmeitä aineita ja puuta syiden suunnassa.
Jiirikulman asetus
Jalkalevyä 7 voidaan kääntää oikealle tai vasemmalle jiirikulmia varten aina 45° asteeseen asti.
Poista suojakupu 13 (katso "Suojakupu") ja vedä sahanterien säilytyskotelo 6 irti jalkalevystä 7.
PST 700 PE/PST 800 PEL (katso kuvat C-D):
Löysää ruuvia 27 ja työnnä jalkalevyä 7 kevyesti imunysän 5 suuntaan. Täsmällisen jiirikulman asetusta varten on jalkalevyssä oikealla ja vasemmalla asteikot kohdissa 0°, 22,5° ja 45°. Käännä jalkalevy 7 asteikkoa 29 käyttäen haluttuun asentoon.
Muut jiirikulmat voidaan asettaa kulmamitan avulla.
- Työnnä tämän jälkeen jalkalevy 7 vasteeseen asti sahanterän 12 suuntaan.
- Kiristä ruuvi 27 uudelleen.
PST 900 PEL (katso kuva E):
- Avaa jalkalevyn kiristysvipu 31 ja työnnä jalkalevy 7 kevyesti poistumysän 5 suuntaan. Tasmällisen jiirikulman asetusta varten on jalkalevyssä oikealla ja vasemmalla rasterit kohdissa 0°, 22,5° ja 45°. Käännä jalkalevy 7 steikkoa 29 käyttäen haluttuun asentoon.
Muut jiirikulmat voidaan asettaa kulmamitan avulla.
- Työnnä tämän jälkeen jalkalevy 7 vasteeseen asti sahanterän 12 suuntaan.
- Sulje kiristysvipu 31, jalkalevyn lukitsemiseksi säädettyyn asentoon.
Suojakupua 13 ja repimissuojaa 26 ei voi käyttää jiirisahauksissa.
Jalkalevyn siirtäminen
Reunan läheltä sahausta varten voit siirtää jalkalevyä 7 taaksepäin.
Vedä sahanterien säilytyskotelo 6 irti jalkalevystä 7.
PST 800 PEL/PST 900 PEL: Irrota lasermoduuli 16 tarvittaessa.
PST 700 PE/PST 800 PEL (katso kuva C):
- Höllää ruuvia 27 ja työnnä jalkalevy 7 vasteeseen asti imunysän 5 suuntaan.
- Kiristä ruuvi 27 uudelleen.
PST 900 PEL (katso kuva E):
- Avaa jalkalevyn kiristysvipu 31 ja työnnä jalkalevy 7 vasteeseen asti poistoimunysän 5 suuntaan.
- Sulje kiristysvipu 31, jalkalevyn lukitsemiseksi säädettyyn asentoon.
Sahaus siirretyllä jalkalevyllä 7 on mahdollista vain jiirikulman ollessa 0°. Tämän lisäksi ei saa käyttää pyöräohjaimella varustettua suuntaisohjainta 34 (lisätarvike) eikä repimissuojaa 26.
Jalkalevyn esikiristyksen muuttaminen (PST 900 PEL)
Säätöpyörällä 30 voit muuttaa jalkalevyn kiristysvivun 31 esijännityksen.
Ellei jalkalevy 7 ole tiukasti paikoillaan, kun vipu on suljettu, tulee kiristysvipu avata ja esikiristyksen säätönuppia kiertää suuntaan "+"
Jos jalkalevyä ei voida säätää tai jos säätö on vaikeaa, kun kiristysvipu on avattu, tulee säätöpyörää kiertää suuntaan "-"
Purunpuhalluslaite
Purunpuhalluslaitteen ilmavirran avulla 9 voidaan sahausviiva pitää vapaana puruilta.
Purunpuhalluslaitteen kytkentä: Kun työskentelet voimakkaalla lastunmuodostuksella puussa, muovissa tai vastaavassa, tulee kytkintä 9 siirtää imunysän suuntaan.
Purunpuhalluslaitteen poiskytkentä: Työnnä kytkin 9 sahante-rän suuntaan, kun työstät metallia ja kun pölynpoistoimu on liitettynä.
Sähkötyökalun käyttöönotto
Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.
Käynnistys ja pysäytys
Käynnistä sähkötyökalu painamalla käynnistyskytkintä 3.
Lukitse käynnistyskytkin 3 pitämällä se painettuna ja työntämällä lukitus 2 oikealle tai vasemmalle.
Pysäytä sähkötyökalu päästämällä käynnistyskytkin 3 vapaaksi. Jos käynnistyskytkin 3 on lukittuna, paina sitä ensin ja päästä sitten vapaaksi.
Jos työskentelet pitkään pienellä iskuluvulla, saattaa sähkötyökalu kuumentua. Poista sahanterä sähkötyökalusta ja anna sähkötyökalun käydä noin 3 minuuttia täydellä kierrosluvulla.
Iskuluvun ohjaus/asetus
PST 700 PE: Painamalla käynnistyskytkintä 3 enemmän tai vähemmän voit portaattomasti säätää käynnissä olevan sähkötyökalun iskulukua. Jos käynnistyskytkin 3 on lukittuna, iskuluvun alentaminen ei ole mahdollista.
PST 800 PEL/PST 900 PEL: Iskuluvun esivalinnan säätöpyörällä 1 voit asettaa iskuluvun myös käytön aikana.
1-2: alhainen iskuluku, 3-4: keskisuuri iskuluku, 5-6: suuri iskuluku
Tarvittava iskuluku riippuu materiaalista ja työolosuhteista, ja se voidaan määrittää käytännön kokein.
Suosittelemme alentamaan iskulukua, kun sahanterä asetetaan työkappaletta vasten sekä sahattaessa muovia tai alumiinia.
Lasermoduulin käyttöönotto (PST 800 PEL/PST 900 PEL)
Älä koskaan suuntaa laseria ihmisiin tai eläimiin, äläkä itse katso lasersäteeseen edes kaukaa.
Käynnistä laser painamalla kytkimen 15 yläosaa ("on").
Pysäytä laser painamalla kytkimen 15 alaosaa ("off").
Sammuta laser heti jokaisen sahauksen jälkeen. Muussa tapauksessa saattaa lasersäde sokaista sinua lasermoduulia käsiteltäessä (erikseen tai asennettuna). Poista lasermoduuli sähkötyökalusta, jos käytät sähkötyökalua kiinteänä tai sahaat työkappaletta altapäin. Näissä töissä lasersäde saattaa helposti sokaista sinua.
Noin 10 minuutin käyttöajan kuluttua laser sammuu automaattisesti.
Työskentelyohjeita
Käytä pienten tai ohuiden työkappaleiden työstöön aina tukevaa alustaa tai sahapöytää (lisätarvike).
Lasermoduuli (PST 800 PEL/PST 900 PEL)
Lasermoduulin asennusta sähkötyökaluun suositellaan, jos haluat sahata valmiiksi merkittyä viivaa pitkin. Asenna lasermoduuli sähkötyökaluun (katso "Lasermoduulin asennus/irrotus") ja seuraa laserviivalla piirrettyä leikkausviivaa.
Sahattaessa epäsuotuisissa olosuhteissa (esim. voimakas auringonvalo) voit parantaa laserviivan näkyvyyttä käyttämällä lasertarkkailulaseja 22 (lisätarvike).
Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä. Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värin erotuskykyä.
Sahanterien säilytyskotelo (katso kuva F)
Sahanterien säilytyskotelossa 6 voit säilyttää jopa neljä korkeintaan 110 mm pituista sahanterää. Aseta sahanterän yksipuolinen varsi (T-varsi) sahanterien säilytyskotelossa sitä varten olevaan aukkoon. Jopa kaksi sahanterää voivat olla päällekkäin.
Sulje sahanterien säilytyskotelo ja työnnä se vastukseen asti jalkalevyn 7 aukkoon.
Upposahaus (katso kuvat G-H)
Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsikartonkia ja vastaavaa saa työstää upposahausmenetelmällä!
Käytä upposahaukseen vain lyhyitä sahanteriä. Upposahaus on mahdollista vain jiirikulman ollessa 0°.
Aseta sähkötyökalun jalkalevyn 7 etureuna työkappaletta vasten ilman, että sahanterä 12 koskettaa työkappaletta, ja käynnistä saha. Valitse sähkötyökaluissa, joissa on iskuluvun säätömahdollisuus, suurin iskuluku. Paina sähkötyökalua tiukasti työkappaletta vasten ja upota hitaasti sahanterä työkappaleeseen.
Heti kun jalkalevy 7 koskettaa työkappaletta koko pinnallaan, jatka sahaamista haluttua sahausviivaa pitkin.
Ympyräohjaimella varustettu suuntaisohjain (lisätarvike)
Kun työskentelet ympyräohjaimella varustetulla suuntaisohjaimella 34 (lisätarvike), saa työkappaleen paksuus olla korkeintaan 30 mm.
Samansuuntaiset sahaukset (katso kuva 1): Höllää lukitusruuvia 33 ja työnnä suuntaisohjaimen asteikko ohjaimen 32 läpi jalkalevyn. Aseta haluttu sahausleveys asteikkoon jalkalevyn sisäreunan avulla. Kiristä lukitusruuvi 33 kiinni.
Ympyräsahaukset (katso kuva J): Aseta lukitusruuvi 33 suuntaisohjaimen toiselle puolelle. Työnnä suuntaisohjaimen asteikko ohjaimen 32 läpi jalkalevyn. Poraa reikä työkappaleeseen sahattavan ympyrän keskelle. Työnnä keskityskärki 35 suuntaisohjaimen sisemmän aukon kautta porattuun reikään. Aseta säde asteikkoon jalkalevyn sisäreunan avulla. Kiristä lukitusruuvi 33 kiinni.
Jäähdytys-/voiteluaineet
Metallia sahattaessa, tulisi materiaalin kuumenemisen takia sahausviivaa pitkin käyttää jäähdytys- tai voiteluainetta.
Hoito ja huolto
Huolto ja puhdistus
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti.
Puhdista sahanterän pidikettä säännöllisesti. Poista sahanterä sähkötyökalusta ja koputa sähkötyökalua kevyesti tasaista pintaa vasten.
Sähkötyökalun voimakas likaantuminen saattaa johtaa toimintahäiriöihin. Älä siksi sahaa voimakkaasti pölyäviä aineita pään yläpuolelta, alapuolelta.
Äärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä koneen sisälle. Sähkötyökalun suojaeristys saattaa vahingoittua. Tässä tapauksessa on suositeltavaa käyttää kiinteää imulaitetta, usein puhaltaa tuuletusaukot puhtaiksi ja kytkeä vikavirtasuojakytkin (FI) sähkötyökalun liitäntään.
Voitele ohjainrullaa 25 silloin tällöin öljypisaralla.
Tarkista ohjainrulla 25 säännöllisesti. Jos ohjainrulla on loppuun kulunut, tulee antaa valtuutetun Bosch-huoltopisteen vaihtaa tilalle uusi. Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-sopimushuollon tehtäväksi.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.
Asiakaspalvelu ja asiakasneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Puh.: +358 (09) 435 991
Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Vain EU-maita varten:
Älä heitä sähkötyökaluja talousjätteisiin!
Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,
Käyttökelvottomat sähkötyökalut tulee kerätä erikseen ja toimittaa ympäristöystävälliseen uudelleenkäyttöön.
Akut/paristot:
Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.
Vain EU-maita varten:
Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 91/157/ETY mukaisesti.
Oikeus teknisiin muutoksiin pidätetään.

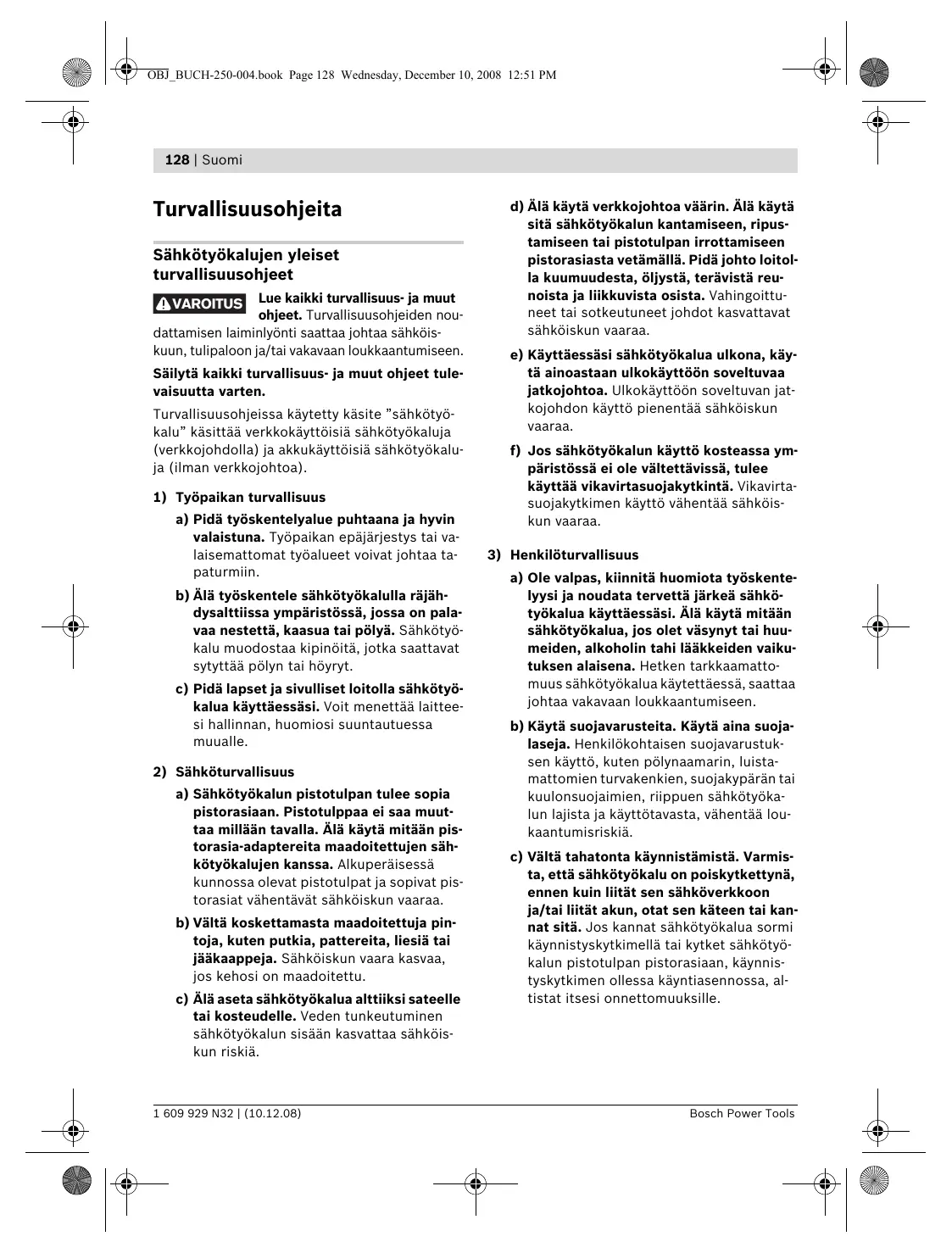

Turvallisuusohjeet
Tekniset varoitukset ja turvallisuusohjeet sähkötyökaluille
VAROITUS: Lue kaikki turvallisuusohjeet
ja varoitukset. Näiden turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.
Säilytä kaikki turvallisuusohjeet ja ohjeet tulevaa käyttöä varten.
Termi "sähkötyökalu" turvallisuusohjeissa tarkoittaa sähkötyökaluja, jotka toimivat verkkovirralla (verkkokaapelilla) ja sähkötyökaluja, jotka toimivat akulla (ilman verkkokaapelia).
1) Turvallisuus työskentelyalueella
a) Pidä työskentelyalueesi puhtaana ja hyvin valaistuna. Sotkuiset tai pimeät alueet voivat johtaa onnettomuuksiin. b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt. c) Kun käytät sähkötyökalua, pidä lapset ja muut sivulliset etäällä. Häiriötekijät voivat saada sinut menettämään hallinnan.
2) Sähköturvallisuus
