MANUAL DE USUARIO PST BOSCH

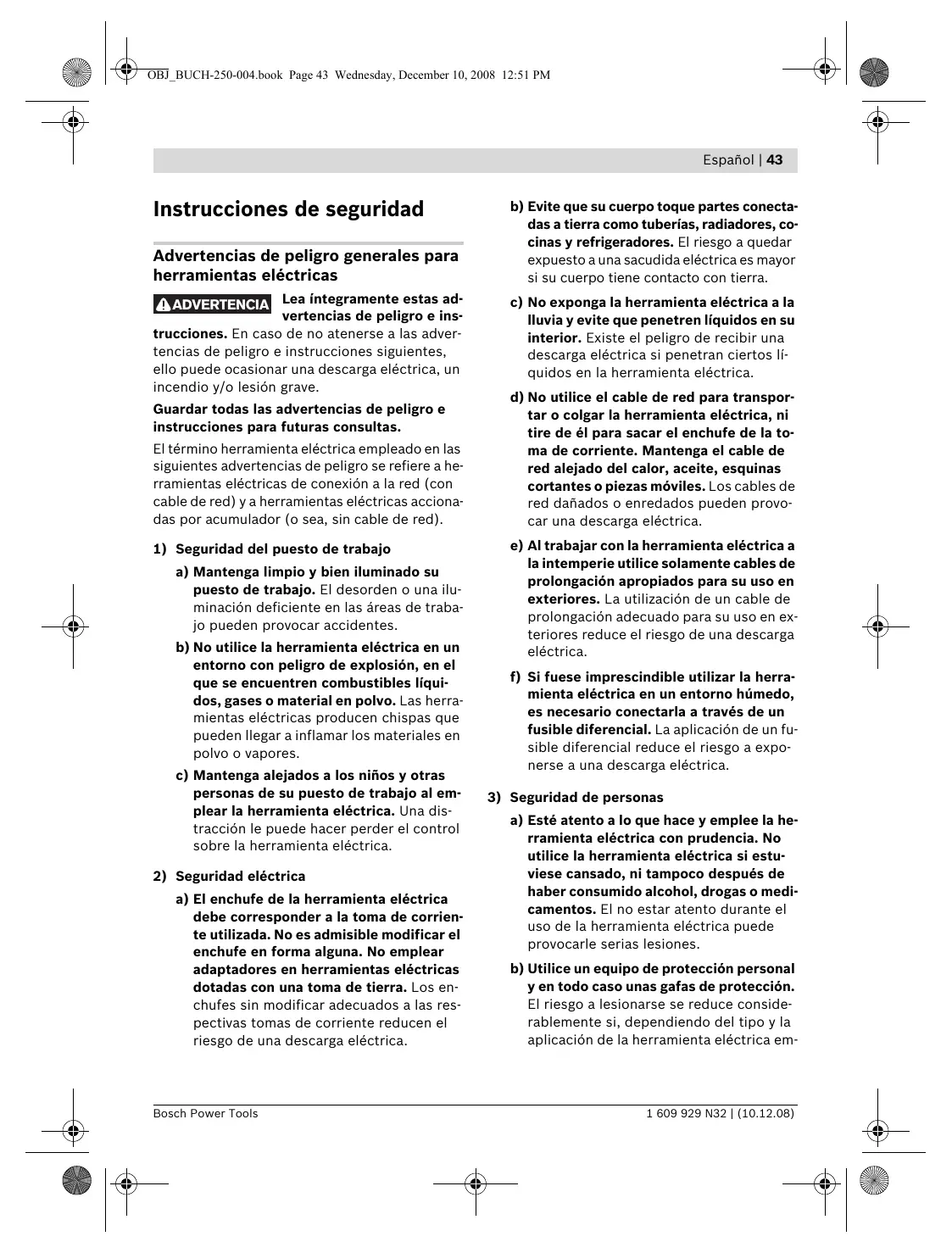

Instrucciones de seguridad
Advertencias de peligro generales para herramientas eléctricas
ADVERTENCIA
Lea íntegramente estas advertencias de peligro e instrucciones.
En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guarde todas las advertencias de peligro e instrucciones para futuras consultas.
El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
1) Seguridad del puesto de trabajo
a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar y adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas en movimiento. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
3) Seguridad de personas
a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica em
pleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
c) Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando esta conectada, algo puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poder a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar unos equipos de aspiración o captación del polvo, asegúrese de que estos estén montados y que sean utilizados correctamente. El empleo de estos reduce los riesgos derivados del polvo.
4) Uso y trato cuidadoso de herramientas eléctricas
a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambio de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas manejadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles sostenidos correctamente se dejan guiar y controlar mejor. g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y el área a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
5) Servicio
a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
Instrucciones de seguridad para sierras de calor
Sujete la herramienta eléctrica por las empuñaduras aisladas al realizar trabajos en los que la herramienta de corte pueda tocar conductores eléctricos ocultos o el propio cable de la herramienta eléctrica. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. - Mantenga las manos alejadas del área de corte. No toque debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra. Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario, puede que sea rechazado el aparato al engancharse la herramienta en la pieza de trabajo. Cuide de mantener firmemente asentada la placa base 7 contra la pieza al aserrar. Una hoja de sierra ladeada puede romperse o ser rechazada. Al terminar de aserrar, desconecte la herramienta eléctrica y espere a que esta se haya detenido completamente antes de sacar la hoja de sierra de la ranura de corte. Esto le permite depositar de forma segura la herramienta eléctrica sin peligro de que sea rechazada. Solamente utilice hojas de sierra sin dañar y en perfecto estado. Las hojas de sierra deformadas o melladas pueden romperse o ser rechazadas al trabajar. - Después de desconectar el aparato, no trate de frenar la hoja de sierra presionándola lateralmente contra la pieza. La hoja de sierra podría dañarse, romperse o ser rechazada. Utilice aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar tuberías de gas, ello puede dar lugar a una explosión. La perfora
ción de una tubería de agua puede redundar en daños materiales o provocar una electrocución.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. Antes de depositarla, espere a que se haya detenido la herramienta eléctrica. La herramienta podría engancharse y hacerle perder el control sobre la herramienta eléctrica. No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado conlleva un mayor riesgo de electrocución.
Instrucciones de seguridad para aparatos láser (PST 800 PEL/PST 900 PEL)
Atención: en caso de utilizar dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, puede comportar una exposición peligrosa a la radiación. Jamás desvirtúes las señales de advertencia de la herramienta eléctrica.
Radiación láser clase 2M. No mire fijamente al haz ni lo observe directamente con instrumentos ópticos.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Esta herramienta eléctrica genera radiación láser de clase 2M según IEC EN 60825-1. Usted puede
dañar su vista si mira directamente hacia el rayo láser, especialmente si usa instrumentos ópticos de aproximación como prismáticos, etc.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser. No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores. No deje que los niños utilicen desatendidos la herramienta eléctrica. Podrían deslumbrar, sin querer, a otras personas. Desmonte el módulo láser de la herramienta eléctrica si esta se encuentra de forma estacionaria, o si sierra una pieza desde abajo. Al realizar estos trabajos puede ocurrir con facilidad que sea deslumbrado por el rayo láser.
Descripción del funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. Es adecuado para efectuar cortes rectos y en curva con un ángulo de inglete de hasta 45°. Utilice las hojas de sierra recomendadas.
Información sobre ruidos y vibraciones
| | PST 700 PE | PST 800 PEL | PST 900 PEL |
| Determinación de los values de medicación según EN 60745. | | | | |
| El nivel de presión sonora típico del apara-to, determinado con un filtro A, asciende a Nivel de presión sonora | dB(A) | 85 | 85 | 85 |
| Nivel de potencia acústica | dB(A) | 96 | 96 | 96 |
| Tolerancia K= | dB | 3 | 3 | 3 |
| jColocarse un protector de oidos! | | | | |
| Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Serrado de madera: | | | | |
| Valor de vibraciones generadas ah | m/s2 | 8,5 | 9,5 | 7 |
| Tolerancia K | m/s2 | <2,5 | <2,5 | <2,5 |
| Serrado de chapa de metal: | | | | |
| Valor de vibraciones generadas ah | m/s2 | 8 | 5,5 | 5 |
| Tolerancia K | m/s2 | <2,5 | <2,5 | <2,5 |
El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.
Datos técnicos
| Sierra de calar | PST 700 PE | PST 800 PEL | PST 900 PEL |
| N° de articulo | 3 603 C51 1.. | 3 603 C52 1.. | 3 603 C53 1.. |
| Módulo láser | - | ● | ● |
| Regulación del n° de carreras | ● | - | - |
| Presección del n° de carreras | - | ● | ● |
| Movimiento pendular | ● | ● | ● |
| Potencia absorbida nominal | W | 600 | 620 |
| Potencia fácil | W | 330 | 340 |
| N° de carreras en vacío n₀ | min-1 | 500-3100 | 500-3100 |
| Carrera | mm | 23 | 23 |
| Profundidad de corte máximo. | | | |
| - en madera | mm | 70 | 80 |
| - en aluminio | mm | 12 | 15 |
| - en acero, sin alear | mm | 5 | 6 |
| Ángulo de corte (izquierda/derecha), maxi. | ° | 45 | 45 |
| Peso según EPTA-Procedure 01/2003 | kg | 2,1 | 2,1 |
| Clase de protección | □/II | □/II | □/II |
Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones especiales para ciertos países. Preste atención al n.° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.
Módulo láser (PST 800 PEL/PST 900 PEL)
| Clase de láser | | 2M |
| Tipo de láser | nm | 650 |
| mW | <1 |
| Temperatura de func-
nacimiento y almacenaje | °C | 0...+40 |
| Pilas | | 3 x 1,5 V
(LR44) |
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Rueda para preselección del n.° de carreras (PST 800 PEL/PST 900 PEL) 2 Enclavamiento del interruptor de conexión/desconexión
3 Interruptor de conexión/desconexión 4 Manguera de aspiración* 5 Boquilla de aspiración 6 Depósito para hojas de sierra 7 Placa base 8 Palanca para ajuste del movimiento pendular 9 Interruptor para soplador de virutas
10 Resalte para retención de la cubierta
11 Zapata deslizante (PST 900 PEL) 12 Hoja de sierra 13 Cubierta para aspiración 14 Protección contra contacto 15 Interruptor de conexión/desconexión del haz del láser (PST 800 PEL/PST 900 PEL) 16 Módulo láser (PST 800 PEL/PST 900 PEL) 17 Pilas (PST 800 PEL/PST 900 PEL) 18 Tapa del alojamiento de la pila (PST 800 PEL/PST 900 PEL)
19 Enclavamiento de la tapa del alojamiento de la pila (PST 800 PEL/PST 900 PEL) 20 Señal de aviso láser (PST 800 PEL/PST 900 PEL) 21 Abertura de salida del rayo láser (PST 800 PEL/PST 900 PEL) 22 Gafas para láser 23 Émbolo del portaútiles 24 Palanca SDS para desenclavamiento de la hoja de sierra 25 Rodillo guía 26 Protección para cortes limpios 27 Tornillo (PST 700 PE/PST 800 PEL) 28 Soporte de la placa base (PST 700 PE/PST 800 PEL) 29 Escala para el ángulo de inglete 30 Rueda de ajuste de la tensión previa de la placa base (PST 900 PEL) 31 Palanca de sujeción de la placa base (PST 900 PEL) 32 Guía para el tope paralelo 33 Tornillo de fijación del tope paralelo 34 Tope paralelo con cortador de círculos 35 Punto de centrar para el tope paralelo*
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.
PST 700 PE: Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).
PST 800 PEL/PST 900 PEL: Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados siguientes: EN 60745, EN 60825-1 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).
Expediente técnico en:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Antes de cualquier manipulación en la herramienta, desconecte el enchufe de red de la toma de corriente.
Montaje y cambio de la hoja de sierra
Al montar la hoja de sierra, utilice unos guantes de protección. Podría accidentarse en caso de tocar la hoja de sierra.
Selección de la hoja de sierra
Al final de estas instrucciones encontrará una relación de las hojas de sierra recomendadas. Solamente utilice hojas de sierra de una sola leva (esto T). La longitud de la hoja de sierra no debe ser mayor que la precisada para el corte. Para efectuar cortes en curva de radio pequeño, emplear una hoja de sierra estrecha.
Montaje de la hoja de sierra (ver figura A1)
Si procede, desmonte la cubierta 13 (ver "Cubierta").
Inserte la hoja de sierra 12 con los dientes orientados hacia el sentido de corte hasta enclavarla en el émbolo portaútiles 23. La palanca SDS 24 retrocede automáticamente y retiene la hoja de sierra. No obligue con la mano la palanca 24, ya que podría dañar la herramienta eléctrica.
Al insertar la hoja de sierra, cuide que su lomo quede alojado en la ranura del rodillo guía 25.
Controle la sujeción firme de la hoja de sierra. Una hoja de sierra floja puede llegar a salirse de su alojamiento y lesionarle.
50 | Español
Desmontaje de la hoja de sierra (ver figura A2)
Al expulsar la hoja de sierra, mantenga la herramienta eléctrica de forma que la hoja de sierra no pueda lesionar a ninguna persona o animal.
Gire la palanca SDS 24 hacia delante, en dirección a la protección contra contacto 14. La hoja de sierra se afloja y es expulsada.
Aspiración de polvo y virutas
- El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.
- Si es posible, utilice un equipo para aspiración de polvo.
- Observe que esté bien ventilado el puesto de trabajo.
- Se recomienda una mascarilla protectora con un filtro de la clase P2.
Observe las prescripciones vigentes en su país sobre los materiales a trabajar.
Cubierta
Monte la cubierta 13, antes de conectar la herramienta eléctrica a un equipo para aspiración de polvo.
Monte la cubierta por el frente, de manera que sus cavidades enclaven en los resaltes 10 de la carcasa.
Desmonte la cubierta para trabajo sin un equipo de aspiración y para efectuar cortes a inglete. Para ello, abra ligeramente la cubierta y retírela hacia delante.
Conexión del equipo para aspiración de polvo
Inserte la manguera de aspiración 4 (accesorio especial) en la boquilla de aspiración 5. Conecte la manguera de aspiración 4 a un aspirador (accesorio especial). Una relación de los elementos para la conexión a diversos aspiradores la encuentra al final de estas instrucciones.
Desconecte el soplador de virutas si ha conectado un equipo de aspiración (ver "Soplador de virutas").
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco, utilice un aspirador especial.
Módulo láser
(PST 800 PEL/PST 900 PEL)
Inserción y cambio de las pilas del módulo láser
Antes de la primera puesta en marcha, monte las pilas 17 que se adjuntan, en el módulo láser 16.
Para abrir la tapa del alojamiento de la pila 18, tire del enclavamiento 19 y retire la tapa. Inserte las pilas. Respete la polaridad indicada en el alojamiento de las pilas.
Siempre sustituya las tres pilas 17 al mismo tiempo. Únicamente utilice pilas del mismo fabricante, tipo LR44, e igual capacidad.
Montaje y desmontaje del módulo láser
Inserte los resaltes que van en la parte interior del módulo láser 16 en los rebajes de la carcasa de la herramienta eléctrica, y presione el módulo hacia abajo, hasta enclavarlo.
Para desmontar el módulo del láser, empújelo hacia arriba y retírelo de la carcasa.
Desmonte el módulo láser de la herramienta eléctrica si fija esta de forma estacionaria, o si sierra una pieza desde abajo. Al realizar estos trabajos podría ocurrir con facilidad que sea deslumbrado por el rayo láser.
Protección para cortes limpios (ver figura B)
La protección para cortes limpios 26 (accesorio especial) evita el astillamiento de los bordes del corte al aserrar madera. Solamente puede usarse la protección para cortes limpios con ciertos tipos de hojas de sierra y además con un ángulo de corte de 0°. Al embalar la protección para cortes limpios tampoco deben desplazarse hacia atrás la placa base 7 para serrar cerca de un reborde.
Meta a presión desde abajo en la placa base 7 la protección para cortes limpios 26.
PST 900 PEL: En caso de emplear una zapata deslizante 11, la protección para cortes limpios 26 no se fija a la placa base 7, sino a la zapata deslizante.
Zapata deslizante (PST 900 PEL)
Para trabajar superficies delicadas puede montarse la zapata deslizante 11 sobre la placa base 7 para evitar así que se arañen las superficies.
Para montar la zapata deslizante 11 enganchela en la parte anterior de la placa base 7 y empújela hacia atrás, hacia arriba, hasta enclavarla.
Operación
Modos de operación
Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
Ajuste del movimiento pendular
El movimiento pendular, ajustable en cuatro niveles, permite adaptar de forma óptima la velocidad, el rendimiento y la calidad del corte, al material a trabajar.
La palanca de ajuste 8 le permite seleccionar el nivel del movimiento pendular incluso durante la operación del aparato.
Sin movimiento pendular Movimiento pendular (PC) Movimiento pendular mediano Movimiento pendular grande
El nivel de movimiento pendular para una aplicación concreta conviene determinarlo probando. Tener en cuenta ahora las siguientes recomendaciones:
- Reducir, o incluso anular, el nivel del movimiento pendular cuando más fino y limpio deba ser el canto cortado.
- Desconecte el movimiento pendular al serrar materiales delgados (p.ej. chapas).
- Al trabajar materiales duros (p.ej. acero) utilice un movimiento pendular.
- Al serrar materiales blandos, o madera en sentido de la fibra, puede usar el nivel de movimiento pendular máximo.
Ajuste del ángulo de inglete
La placa base 7 puede inclinarse hasta 45° hacia la derecha o izquierda para realizar cortes a inglete.
Desmonte la cubierta 13 (ver "Cubierta") y saque el depósito para hojas de sierra 6 de la placa base 7.
PST 700 PE/PST 800 PEL (ver figuras C-D):
- Afloje el tornillo 27 y desplace ligeramente la placa base 7 hacia la boquilla de aspiración 5.
- Para ajustar con exactitud los ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 7 a la posición deseada de acuerdo a la escala 29. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos. Seguidamente desplace hasta el tope la placa base 7 en dirección a la hoja de sierra 12.
- Apriete el tornillo 27.
PST 900 PEL (ver figura E):
- Abra la palanca de fijación 31 de la placa base y desplace esta en dirección a la boquilla de aspiración 5.
- Para ajustar con exactitud los ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 7 a la posición deseada de acuerdo a la escala 29. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos.
Seguidamente desplace hasta el tope la placa base 7 en dirección a la hoja de sierra 12. - Cierre la palanca de fijación 31, para retener la placa base en la posición ajustada.
La cubierta 13 y la protección para cortes limpios 26 no se pueden utilizar al efectuar cortes a inglete.
Desplazamiento de la placa base
Para poder serrar cerca de un reborde es posible echar hacia atrás la placa base 7.
Desmonte el depósito para hojas de sierra 6 de la placa base 7.
PST 800 PEL/PST 900 PEL: Si fuese preciso, desmonte el módulo láser 16.
- Afloje el tornillo 27 y desplace hasta el tope la placa base 7 en dirección hacia la boquilla de aspiración 5.
- Apriete el tornillo 27.
PST 900 PEL (ver figura E):
- Abra la palanca de fijación 31 de la placa base y desplace esta, hasta el tope, en dirección a la boquilla de aspiración 5.
- Cierre la palanca de fijación 31, para retener la placa base en la posición ajustada.
Solamente es posible aserrar con la placa base 7 en posición retraída con un ángulo de inglete de 0° . Además, no es posible usar el tope paralelo con el cortador de círculos 34 (accesorio especial) ni la protección para cortes limpios 26.
Modificación de la tensión previa de la placa base (PST 900 PEL)
La rueda de ajuste 30 permite variar la tensión previa de la palanca de fijación 31 de la placa base.
Si al cerrar la palanca, no quedase sujeta la placa base 7, abra entonces la palanca de fijación y gire la rueda de ajuste para la tensión previa en dirección " + "
Si tras abrir la palanca de fijación, la placa base no pudiese ajustarse, o se resistiese a ello, gire la rueda de ajuste en dirección -
Soplador de virutas
El aire expulsado por el soplador de virutas 9 permite mantener despejada la línea de corte.
Conexión del soplador de virutas: Al realizar trabajos en madera, plástico, etc. con un gran arranque de viruta, empuje el interruptor 9 en dirección a la boquilla de aspiración.
Desconexión del soplador de virutas: Al efectuar trabajos en metal, o al tener conectado un equipo de aspiración, empuje el interruptor 9 en dirección a la hoja de sierra.
Puesta en marcha de la herramienta eléctrica
Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V.
Para conectar la herramienta eléctrica presione el interruptor de conexión/desconexión 3.
Para enclavar el interruptor de conexión/desconexión 3 mantenga presionado este y desplace el botón de enclavamiento 2 hacia la derecha o izquierda.
Para desconectar la herramienta eléctrica suelte el interruptor de conexión/desconexión 3. Si el interruptor de conexión/desconexión 3 estuviese enclavado, apriételo primero y suéltelo a continuación.
Al trabajar prolongadamente a bajas revoluciones puede que la herramienta eléctrica se caliente fuertemente. Expulse la hoja de sierra y deje trabajar la herramienta eléctrica durante aprox. 3 min a las revoluciones máximas, para que se refrigere.
Control y preselección del número de carreras
PST 700 PE: Variando la presión ejercida contra el interruptor de conexión/desconexión 3 puede variarse de forma continua el número de carreras de la herramienta eléctrica. Con el interruptor de conexión/desconexión 3 enclavado no es posible reducir el número de carreras.
PST 800 PEL/PST 900 PEL: La rueda 1 le permite preseleccionar el nº de carreras incluso durante la operación del aparato.
1-2: nº de carreras reducido 3-4: nº de carreras mediano 5-6: nº de carreras elevado
El número de carreras precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando.
Es recomendable reducir el número de carreras al aplicar la hoja de sierra en funcionamiento contra la pieza de trabajo, así como al aserrar plástico y aluminio.
Puesta en marcha del módulo láser (PST 800 PEL/PST 900 PEL)
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso a gran distancia.
Para conectar el láser presione arriba el interruptor 15 ("on").
Para desconectar el láser presione abajo el interruptor 15 ("off").
Siempre desconecte el láser inmediatamente después de cada utilización. Al manipular el módulo láser (ya sea acoplado o sin acoplar al aparato) podrá ser deslumbrado por el rayo láser. Desmonte el módulo láser de la herramienta eléctrica si emplea esta de forma estacionaria, o si sierra una pieza desde abajo. Al realizar estos trabajos podría ocurrir con facilidad que sea deslumbrado por el rayo láser.
Después de aprox. 10 min de funcionamiento se desconecta automáticamente el rayo láser.
Instrucciones para la operación
Siempre utilizar una base de asiento firme o una mesa de aserrar (accesorio especial) al serrar piezas pequeñas o delgadas.
Módulo láser (PST 800 PEL/PST 900 PEL)
Se recomienda acoplar el módulo láser 16 a la herramienta eléctrica si desea serrar siguiendo el trazo marcado sobre la pieza. Acople el módulo láser a la herramienta eléctrica (ver "Montaje y desmontaje del módulo láser") y sierre siguiendo la línea trazada con el haz del láser.
Al serrar bajo unas condiciones de luz desfavorables (p.ej. con sol intenso) puede mejorarse la perceptibilidad del haz del láser empleando las gafas para láser 22 (accesorio especial).
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser. No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
Depósito para hojas de sierra (ver figura F)
En el depósito para hojas de sierra 6 puede guardarse hasta ocho hojas de sierra con una longitud de hasta 110 mm. Aloje las hojas de sierra con el vástago de una leva (vástago T) en el rebaje previsto para tal fin en el depósito. En este pueden guardarse apiladas hasta cuatro hojas de sierra.
Cierre el depósito para hojas de sierra y empújelo hasta el tope en la abertura de la placa base 7.
Aserrado por inmersión (ver figuras G-H)
Solamente deben trabajarse materiales blandos como la madera, placas de pladur, etc., según el procedimiento de aserrado por inmersión.
Únicamente usar hojas de sierra cortas para el aserrado por inmersión. Este solamente puede realizarse con un ángulo de inglete de 0°.
Incline hacia delante la herramienta electrónica de manera que el canto anterior de la placa base 7 asiente contra la pieza de trabajo, cuidando que la hoja de sierra 12 no toque esta, y conecte el aparato. En las herramientas eléctricas con un número de carreras regulable, ajuste el número de carreras máximo. Presione firmemente la herramienta electrónica contra la pieza de trabajo y deje que la hoja de sierra penetre lentamente en la pieza de trabajo.
En el momento en que la placa base 7 asiente completamente sobre la pieza de trabajo, continúe serrando a lo largo de la línea de corte.
Tope paralelo con cortador de círculos (accesorio especial)
Únicamente usar el tope paralelo con el cortador de círculos 34 (accesorio especial) en piezas con un grosor máximo de 30 mm.
Corte paralelo a un borde (ver figura 1): Afloje el tornillo de fijación 33 e inserte la escala del tope paralelo por la guía 32 de la placa base. Ajuste el ancho de corte deseado según la escala en el canto inferior de la placa base. Apriete el tornillo de fijación 33.
Cortes en círculo (ver figura J): Monte el tornillo de fijación 33 al extremo del tope paralelo. Introduzca la escala del tope paralelo por la guía 32 en la placa base. Taladre un orificio en el centro del círculo a realizar en la pieza de trabajo. Introduzca el punto de centrar 35 por la abertura inferior del tope paralelo y en el orificio previamente taladrado. Ajuste el radio al valor de la escala indicado en el canto inferior de la placa base. Apriete el tornillo de fijación 33.
Refrigerante/lubricante
Al aserrar metal se recomienda aplicar un líquido refrigerante o lubricante a lo largo de la línea de corte para reducir el calentamiento del material.
Mantenimiento y servicios
Mantenimiento y limpieza
▷ Antes de cualquier manipulación en la herramienta, desconecte el enchufe de red de la toma de corriente. ▷ Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Limpie periódicamente el alojamiento de la hoja de sierra. Para ello, desmonte la hoja de sierra de la herramienta eléctrica y golpéela ligeramente contra una superficie plana.
Un ensuciamiento excesivo de la herramienta eléctrica puede provocar su funcionamiento deficiente. Por ello, no sierre materiales que produzcan mucho polvo guiando la herramienta boca abajo.
En ciertas aplicaciones extremas, al trabajar metales, puede acumularse en el interior de la herramienta eléctrica polvo susceptible de conducir corriente. Ello puede deteriorar la eficacia del aislamiento de la herramienta eléctrica. En estos casos se recomienda aplicar un equipo de aspiración estacionario, soplar frecuentemente las rejillas de refrigeración e intercalar un fusible diferencial (F1).
Lubrique de vez en cuando el rodillo guía 25 con unas gotas de aceite.
Controle periódicamente el rodillo guía 25. Si estuviese excesivamente desgastado, es necesario hacerlo sustituir por un servicio técnico Bosch autorizado.
Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegara a averiarse, la reparación debe encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de repuesto, es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: +34 (0901) 11 66 97
Fax: +34 (091) 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al CLIENTE
Tel.: +54 (0810) 555 2020
E-Mail: herramientos.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 - Ñuñoa
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Acumuladores/pilas:
No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deben guardarse y reciclarse o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deben reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Políg. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Reservado el derecho de modificación.
56 | Portugués
1) Seguridad del área de trabajo
Seleccionar la lámina de sierra
Dispositivo de soplado de virutas
Depósito de láminas de sierra (vea figura F)
