BRUKSANVISNING PST BOSCH

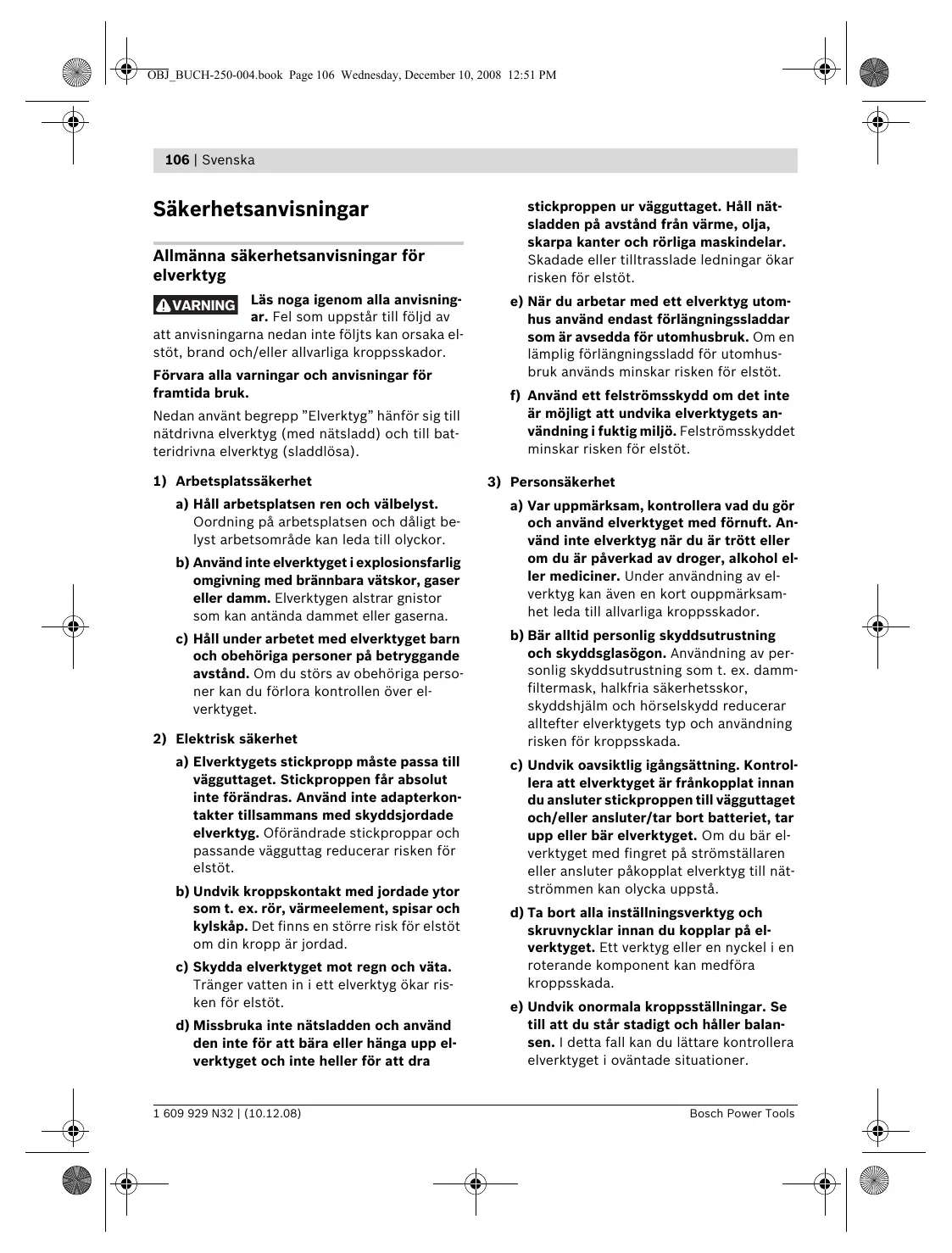

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra 1 609 929 N32 | (10.12.08) stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bosch Power Tools OBJ_BUCH-250-004.book Page 107 Wednesday, December 10, 2008 12:51 PM Svenska | 107 f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Bosch Power Tools g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för sticksågar f Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. f Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada. f Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. f Se till att fotplattan 7 ligger säkert an under sågningen. Ett snedställd sågblad kan brytas eller orsaka bakslag. f Slå från elverktyget när arbetsmomentet är avslutat och dra sågbladet ur sågsnittet först när sågbladet har stannat. Därigenom undviks bakslag och elverktyget kan säkert läggas åt sidan. f Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas eller orsaka bakslag. f Sågbladet får inte bromsas efter frånkopplingen med tryck från sidan. Sågbladet kan skadas, brytas eller orsaka bakslag. 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 108 Wednesday, December 10, 2008 12:51 PM 108 | Svenska f Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. Säkerhetsanvisningar för laserverktyg (PST 800 PEL/PST 900 PEL) f Se upp – om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition. f Håll varselskyltarna på elverktyget tydligt läsbara. Laserstrålning klass 2M Stirra inte in i strålen varken direkt eller genom optik. f Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. f Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. f Låt inte barn utan uppsikt använda elverktyget. Risk finns för att personer oavsiktligt bländas. f Ta bort lasermodulen från elverktyget när det används stationärt eller när arbetsstycket sågas från undre sidan. Vid sådana arbeten finns risk för att laserstrålen bländar. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Ändamålsenlig användning Sticksågen är avsedd för att på fast underlag såga genom och göra urtag i trä, plast, metall, keramikplattor och gummi. Den är lämplig för raka och böjda snitt med en geringsvinkel upp till 45°. Beakta rekommendationen av sågblad. Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen. Detta elverktyg alstrar laserstrålning i laserklass 2M enligt IEC EN 60825-1. En direkt blick mot laserstrålen – speciellt om optiska instrument som t.ex. kikare används – kan skada ögat. 1 609 929 N32 | (10.12.08) Bosch Power Tools OBJ_BUCH-250-004.book Page 109 Wednesday, December 10, 2008 12:51 PM Svenska | 109 Buller-/vibrationsdata PST 700 PE PST 800 PEL PST 900 PEL Mätvärdena har bestämts baserande på EN 60745. Verktygets A-vägda ljudnivå är i typiska fall Ljudtrycksnivå Ljudeffektnivå Onoggrannhet K= Använd hörselskydd! dB(A) dB(A)

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Sågning i trä: Vibrationsemissionsvärde ah Onoggrannhet K Sågning i metallplåt: Vibrationsemissionsvärde ah Onoggrannhet K m/s2 m/s2 8,5 <2,5 9,5 <2,5

<2,5 Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 110 Wednesday, December 10, 2008 12:51 PM 110 | Svenska Tekniska data Sticksåg PST 700 PE PST 800 PEL PST 900 PEL 3 603 C51 1.. 3 603 C52 1.. 3 603 C53 1.. Produktnummer Lasermodul

max. sågdjup – i trä – i aluminium – i stål (olegerat)

Avgiven effekt Tomgångsslagtal n0 Snittvinkel (vänster/höger) max. Vikt enligt EPTA-Procedure 01/2003

2,1 2,1 2,2 /II /II /II Skyddsklass Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. 6 Sågbladsmagasin Lasermodul (PST 800 PEL/PST 900 PEL)

0...+40 Lasertyp Drift- och lagringstemperatur 7 Fotplatta 8 Inställningsspak för pendling 9 Strömställare för spånutblåsning 10 Stödkammar för dammskyddet 11 Gejdsko (PST 900 PEL) Batterier 3 x 1,5 V (LR44) 12 Sågblad* 13 Dammskydd för utsugning* 14 Beröringsskydd Illustrerade komponenter 15 Omkopplare för laserlinjen (PST 800 PEL/PST 900 PEL) Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 16 Lasermodul (PST 800 PEL/PST 900 PEL) 1 Ställratt för slagtalsval (PST 800 PEL/PST 900 PEL) 2 Låsning av strömställaren Till/Från 3 Strömställare Till/Från 4 Utsugningsslang* 5 Utsugningsadapter 1 609 929 N32 | (10.12.08) 17 Batterier (PST 800 PEL/PST 900 PEL) 18 Batterifackets lock (PST 800 PEL/PST 900 PEL) 19 Spärr på batterifackets lock (PST 800 PEL/PST 900 PEL) 20 Laservarningsskylt (PST 800 PEL/PST 900 PEL) Bosch Power Tools OBJ_BUCH-250-004.book Page 111 Wednesday, December 10, 2008 12:51 PM Svenska | 111 21 Utloppsöppning för laserstrålning (PST 800 PEL/PST 900 PEL) 22 Lasersiktglasögon* 23 Slaglängdsstång 24 SDS-spak för sågbladsutlösning 25 Styrrulle Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification 26 Spjälkningsskydd* 27 Skruv (PST 700 PE/PST 800 PEL) 28 Fotplattans fäste (PST 700 PE/PST 800 PEL) 29 Skala för geringsvinkel 30 Ställratt för fotplattans förspänning (PST 900 PEL) 31 Spännspak för fotplattan (PST 900 PEL) 32 Styrning för parallellanslaget 33 Parallellanslagets låsskruv* Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 20.11.2007 Montage f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. 34 Parallellanslag med cirkelskärare* 35 Parallellanslagets centreringsspets* Insättning och byte av sågblad *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. f Använd skyddshandskar vid montering av sågblad. Beröring av sågbladet medför risk för personskada. Försäkran om överensstämmelse Val av sågblad PST 700 PE: Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (from

PST 800 PEL/PST 900 PEL: Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745, EN 60825-1 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till

28.12.2009), 2006/42/EG (from 29.12.2009).

En översikt av rekommenderade sågblad finns i slutet av denna bruksanvisning. Använd endast sågblad med enkamsskaft (T-skaft). Sågbladen ska inte vara längre än vad som behövs för avsett snitt. Använd ett smalt sågblad för sågning av tvära kurvor. Sågbladets montering (se bild A1) Ta vid behov bort dammskyddet 13 (se ”Dammskydd”). Skjut in sågbladet 12 med tänderna i skärriktningen mot låsningen i slaglängdsstången 23. SDS-spaken 24 rör sig automatiskt bakåt och låser sågbladet. Tryck inte spaken 24 bakåt med handen. Då kan elverktyget skadas. Kontroller när sågbladet läggs i att sågbladets rygg ligger i spåret på styrrullen 25. f Kontrollera att sågbladet sitter fast. Ett löst sågblad kan falla ut och orsaka personskada. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 112 Wednesday, December 10, 2008 12:51 PM 112 | Svenska Såbladets utkastning (se bild A2) f Håll elverktyget vid utstötning av sågbladet så att det inte kan skada personer eller djur. Vrid SDS-spaken 24 framåt mot beröringsskyddet 14. Sågbladet lossar och kastas ut. Damm-/spånutsugning f Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Dammskydd Montera dammskyddet 13 innan elverktyget kopplas till dammutsugningen. Sätt framifrån på dammskyddet så att skyddets urtag snäpper fast i motorhusets nockar 10. Ta bort dammskyddet för sågning utan dammutsugning samt för geringssnitt. Dra lätt isär dammskyddet och ta sedan bort framåt. Anslutning av dammutsugning Koppla utsugningsslangen 4 (tillbehör) till utsugningsadaptern 5. Anslut utsugningsslangen 4 till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning. Lasermodul (PST 800 PEL/PST 900 PEL) Insättning/byte av batterier i lasermodulen Placera före första start medföljande batterier 17 i lasermodulen 16. För att öppna batterifackets lock 18 dra i spärren 19 och ta bort locket. Sätt in batterierna. Kontrollera korrekt polning enligt figur i batterifacket. De tre batterierna 17 ska alla ersättas samtidigt. Använd endast batterier av typ LR44 från samma tillverkare och med samma kapacitet. Uppläggning/borttagning av lasermodul Sätt in lasermodulen 16 med kammarna på insidan i urtagen på elverktygets motorhus och skjut sedan modulen nedåt mot stopp. För borttagning av lasermodulen skjut den uppåt från motorhuset. f Ta bort lasermodulen från elverktyget när det används stationärt eller när arbetsstycket sågas från undre sidan. Vid sådana arbeten finns risk för att laserstrålen bländar. Spjälkningsskydd (se bild B) Spjälkningsskyddet 26 (tillbehör) kan förhindra att ytan rivs vid sågning i trä. Spjälkningsskyddet kan endast användas med vissa sågbladstyper och endast med snittvinkeln 0°. Fotplattan 7 får inte vid sågning med spjälkningsskydd ställas in bakåt för kantnära sågning. Tryck spjälkningsskyddet 26 underifrån i fotplattan 7. PST 900 PEL: När gejdsko 11 används ska spjälkningsskyddet 26 inte sättas in i fotplattan 7 utan i gejdskon. Koppla från spånutblåsaren när dammutsugning finns ansluten (se ”Spånblåsningsfunktion”). Gejdsko (PST 900 PEL) Dammsugaren måste vara lämplig för det material som ska bearbetas. Vid bearbetning av ömtåliga ytor kan gejdskon 11 monteras på fotplattan 7 för att undvika repor på arbetsstyckets yta. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. 1 609 929 N32 | (10.12.08) Häng upp gejdskon 11 framtill på fotplattan 7, tryck baktill uppåt tills den snäpper fast. Bosch Power Tools OBJ_BUCH-250-004.book Page 113 Wednesday, December 10, 2008 12:51 PM Svenska | 113 Drift – Skjut därefter fotplattan 7 till anslaget i riktning mot sågbladet 12. – Skruva fast skruven 27 på nytt. Driftsätt f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Inställning av pendling Den i fyra steg inställbara pendlingen medger en optimal anpassning av snitthastighet, snitteffekt och snittbild för aktuellt bearbetat material. Med inställningsspaken 8 kan önskad pendling väljas även under drift. ingen pendling låg pendling medelhög pendling hög pendling Prova dig fram till optimalt pendlingssteg för aktuell användning. Följande rekommendation gäller: – Välj låg pendling eller koppla bort pendlingen om en fin och snygg snittkant krävs. – Koppla bort pendlingen vid bearbetning av tunt material (t.ex. plåtar). – Såga i hårt material (t.ex. stål) med låg pendling. – I mjukt material och vid sågning i trävirkets fiberriktning kan maximal pendling användas. Inställning av geringsvinkel Fotplattan 7 kan vridas för geringssnitt upp till 45° åt höger eller vänster. Ta bort dammskyddet 13 (se ”Dammskydd”) och dra ut sågbladsmagasinet 6 ur fotplattan 7. PST 700 PE/PST 800 PEL (se bilder C–D): – Lossa skruven 27 och skjut fotplattan 7 lätt i riktning mot utsugningsadaptern 5. – För inställning av exakt geringsvinkel har fotplattan till höger och vänster spärrlägen vid 0°, 22,5° och 45°. Sväng fotplattan 7 med hjälp av skalan 29 till önskat läge. Andra geringsvinklar kan ställas in med hjälp av en geotriangel. Bosch Power Tools PST 900 PEL (se bild E): – Öppna fotplattans spännspak 31 och skjut fotplattan 7 lätt i riktning mot utsugningsadaptern 5. – För inställning av exakt geringsvinkel har fotplattan till höger och vänster spärrlägen vid 0°, 22,5° och 45°. Sväng fotplattan 7 med hjälp av skalan 29 till önskat läge. Andra geringsvinklar kan ställas in med hjälp av en geotriangel. – Skjut därefter fotplattan 7 till anslaget i riktning mot sågbladet 12. – Stäng spännspaken 31 för att låsa fotplattan i inställt läge. Dammskyddet 13 och spjälkningsskyddet 26 kan inte användas vid geringssnitt. Fotplattans förskjutning För kantnära sågning kan fotplattan 7 skjutas bakåt. Dra ut sågbladsmagasinet 6 ur fotplattan 7. PST 800 PEL/PST 900 PEL: Ta vid behov bort lasermodulen 16. PST 700 PE/PST 800 PEL (se bild C): – Lossa skruven 27 och skjut fotplattan 7 till anslaget i riktning mot utsugningsadaptern 5. – Skruva fast skruven 27 på nytt. PST 900 PEL (se bild E): – Öppna fotplattans spännspak 31 och skjut fotplattan 7 mot stopp i riktning mot utsugningsadaptern 5. – Stäng spännspaken 31 för att låsa fotplattan i inställt läge. Sågning med förskjuten fotplatta 7 är endast möjlig med geringsvinkel 0°. Dessutom får inte parallellanslaget med cirkelskärare 34 (tillbehör) liksom spjälkningsskyddet 26 användas. 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 114 Wednesday, December 10, 2008 12:51 PM 114 | Svenska Ändring av fotplattans förspänning (PST 900 PEL) Med ställratten 30 kan spännspakens 31 förspänning för fotplattan ändras. Om fotplattan 7 inte sitter stadigt efter det spaken stängts, öppna spännspaken och vrid ställratten för förspänning i riktningen ”+”. Om fotplatten inte går att justera eller endast med en viss svårighet ska ställratten vridas i riktningen ”–”. Spånblåsningsfunktion Med luftströmmen från spånblåsningen 9 kan snittlinjen blåsas ren från spån. Aktivera spånblåsningen: Skjut för arbeten med hög spånavskiljning i trä, plast o. dyl. omkopplaren 9 i riktning mot utsugningsadaptern. Koppla bort spånblåsningen: Skjut vid arbeten i metall och vid ansluten dammutsugning omkopplaren 9 i riktning mot sågklingan. Start av elverktyget f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V. In- och urkoppling För inkoppling av elverktyget tryck på strömställare Till/Från 3. För låsning av strömställaren Till/Från 3 håll strömställaren intryckt och skjut låsningen 2 åt höger eller vänster. För frånkoppling av elverktyget släpp strömställare Till/Från 3. Vid låst strömställare Till/Från 3 tryck först in och släpp sedan upp strömställaren. 1 609 929 N32 | (10.12.08) Vid långtidssågning med lågt slagtal kan elverktyget bli mycket varmt. Kasta ut sågbladet och låt elverktyget för avkylning gå ca 3 minuter på högsta slagtal. Styrning/förval av slagtal PST 700 PE: Genom att öka eller minska trycket på strömställaren Till/Från 3 kan slagtalet regleras steglös när elverktyget är påslaget. Vid låst strömställare Till/Från 3 är en sänkning av slagtalet inte möjlig. PST 800 PEL/PST 900 PEL: Med ställratten för förval av slagtal 1 kan önskat slagtal väljas och under drift ändras. 1–2: 3–4: 5–6: lågt slagtal medelhögt slagtal högt slagtal Lämpligt slagtal beror på material och arbetsförhållande. Prova fram den bästa inställningen genom praktiska försök. En sänkning av slagtalet rekommenderas när sågbladet läggs an mot arbetsstycke liksom vid sågning i plast och aluminium. Påkoppling av lasermodul (PST 800 PEL/PST 900 PEL) f Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd. För påkoppling av lasern tryck upptill på strömställaren 15 (”on”). För frånkoppling av lasern tryck nedtill på strömställaren 15 (”off”). f Koppla efter varje bearbetning bort lasern. Vid hantering med lasermodulen (separat eller monterad) finns risk för bländning. f Ta bort lasermodulen från elverktyget när det används stationärt eller när arbetsstycket sågas från undre sidan. Vid sådana arbeten finns risk för att laserstrålen bländar. Efter ca 10 min drift kopplas lasern automatiskt från. Bosch Power Tools OBJ_BUCH-250-004.book Page 115 Wednesday, December 10, 2008 12:51 PM Svenska | 115 Arbetsanvisningar f Använd ett stabilt underlag eller ett sågbord (tillbehör) vid bearbetning av små eller tunna arbetstycken. Lasermodul (PST 800 PEL/PST 900 PEL) Vi rekommenderar att använda lasermodulen 16 på elverktyget om sågning ska ske längs en redan utmärkt snittlinje. Sätt upp lasermodulen på elverktyget (se ”Uppläggning/borttagning av lasermodul”) och låt laserlinjen vid sågning följa utmärkt snittlinje. Vid sågning under ogynnsamma förhållanden (t.ex. kraftigt solsken) kan laserlinjens siktbarhet förbättras om lasersiktglasögon 22 (tillbehör) används. f Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. f Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Sågbladsmagasin (se bild F) I sågbladsmagasinet 6 kan åtta sågblad med en längd upp till 110 mm förvaras. Lägg in sågbladen med enkamsskaftet (T-skaft) i härför avsett urtag i sågbladsmagasinet. Upp till fyra sågblad kan ligga på varandra. Stäng sågbladsmagasinet och skjut in det till anslaget i urtaget i fotplattan 7. Insågning (se bilder G—H) f Det är endast tillåtet att använda insågning i mjuka material såsom trä, gipskartong etc. Använd endast kort sågblad vid insågning. Insågning är endast möjlig med geringsvinkel 0°. Placera elverktyget med fotplattans 7 främre kant på arbetsstycket så att sågbladet 12 inte berör arbetsstycket och koppla på. På elverktyg med slagtalsreglage välj högsta slagtal. Tryck elverktyget kraftigt mot arbetsstycket och kör långsamt ned sågbladet i arbetsstycket. När fotplattan 7 ligger an med hela ytan mot arbetsstycket kan sågningen fortsätta längs önskad snittlinje. Parallellanslag med cirkelskärare (tillbehör) Vid arbete med parallellanslag med cirkelskärare 34 (tillbehör) får arbetsstyckets tjocklek uppgå till högst 30 mm. Parallellsnitt (se bild I): Lossa låsskruven 33 och skjut in parallellanslagets skala genom styrningen 32 i fotplattan. Ställ in önskad snittbredd som skalvärde vid innerkanten av fotplattan. Skruva fast låsskruven 33. Cirkelsnitt (se bild J): Placera låsskruven 33 på andra sidan av parallellanslaget. Skjut in parallellanslagets skala genom styrningen 32 i fotplattan. Borra ett hål i arbetsstycket i centrum av det urtag som skall sågas ut. Lägg centreringsspetsen 35 genom den inre öppningen i parallellanslag och i det borrade hålet. Ställ in önskad radie som skalvärde vid innerkanten av fotplattan. Skruva fast låsskruven 33. Kyl- och smörjmedel Använd kyl- resp. smörjmedel längs snittlinjen vid sågning i metall på grund av materialets uppvärmning. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 116 Wednesday, December 10, 2008 12:51 PM 116 | Svenska Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Rengör sågbladsinfästningen regelbundet. Ta sågbladet ur elverktyget och knacka elverktyget lätt mot en jämn yta. En kraftig nedsmutsning av elverktyget kan orsaka funktionsstörningar. Undvik därför att såga i kraftigt dammbildande material underifrån eller uppåt över huvudet. f Under extrema förhållanden kan vid arbete i metall strömledande damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras. Rekommendationen för sådana fall är att använda en stationär utsugningsanläggning, ofta blåsa rent ventilationsöppningarna och koppla in en läckströmsskyddsbrytare (FI). Smörj styrrullen 25 då och då med några droppar olja. Kontrollera styrrullen 25 regelbundet. Om styrrullen är sliten måste den bytas ut vid en auktoriserad Bosch serviceverkstad. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: Förbrukade batterier får inte slängas i hushållsavfall och inte heller i eld eller vatten. Batterierna ska samlas för återvinning eller omhändertas på miljövänligt sätt. Endast för EU-länder: Defekta eller förbrukade batterier måste enligt direktivet 91/157/EEG omhändertas för återvinning. Ändringar förbehålles. 1 609 929 N32 | (10.12.08) Bosch Power Tools OBJ_BUCH-250-004.book Page 117 Wednesday, December 10, 2008 12:51 PM Norsk | 117 Sikkerhetsinformasjon
