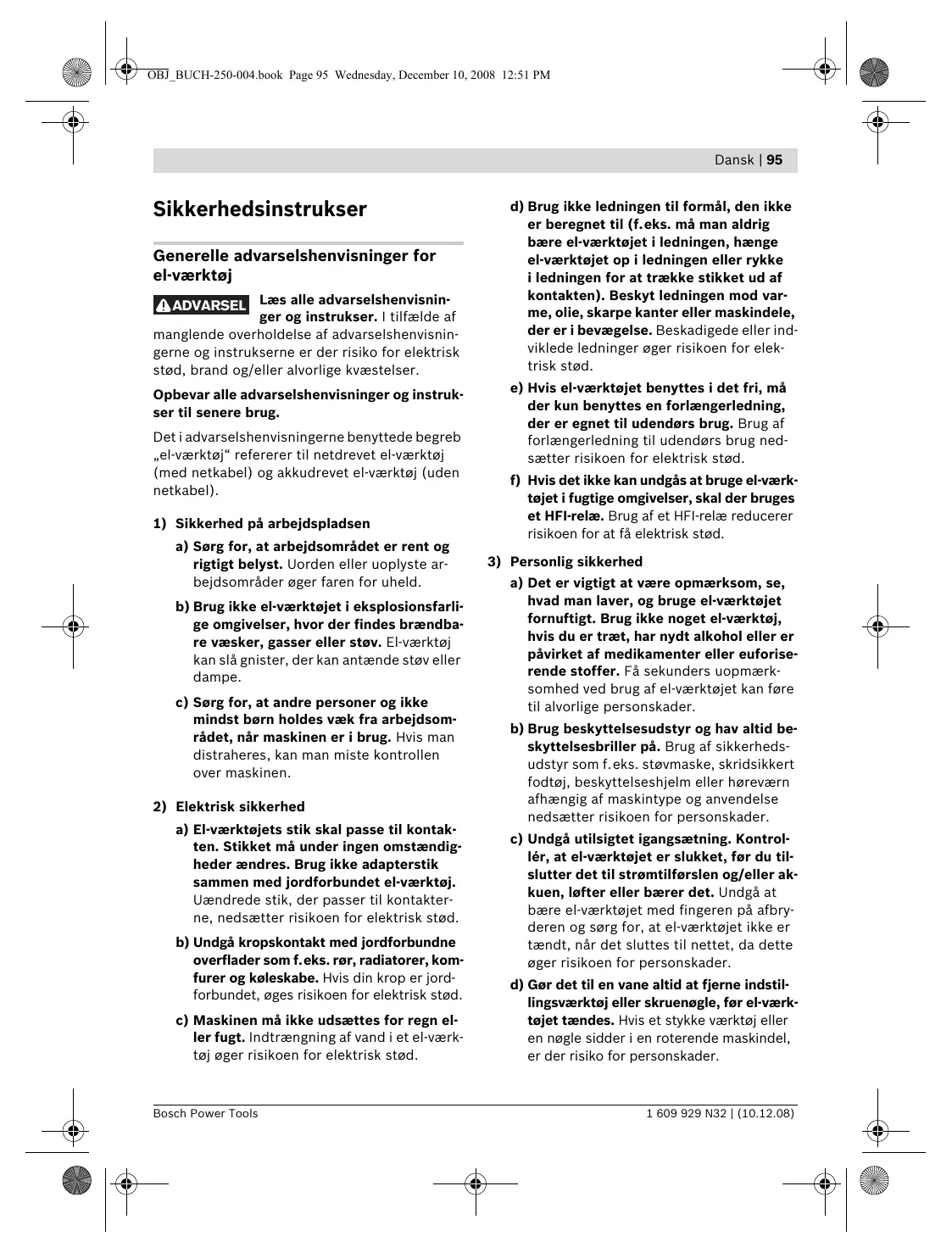

Sikkerhedsinstrukser
Generelle advarselshenvisninger for el-værktøj
ADVARSEL
Læs alle advarselshenvisninger og instrukser. I tilfælde af
manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til senere brug.
Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).
1) Sikkerhed på arbejdspladsen
a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
2) Elektrisk sikkerhed
a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
3) Personlig sikkerhed
a) Det er vigtigt at være opmærksom, se hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømforsyningen og/eller akkuen, eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en unormal kropsposition. Sørg for at stå sikkert, mens der arbejdes, og kom i god balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
4) Omhyggelig omgang med og brug af el-værktøj
a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funkti
on påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. i henhold til disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
5) Service
a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til stiksave
Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. - Hold hænderne væk fra saveområdet. Stik ikke fingre ind under emnet. Du kan blive kvæstet, hvis du kommer i kontakt med savklingen. - El-værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsatsværktøjet sætter sig fast i emnet. - Sørg for, at fodpladen 7 ligger sikkert, når der saves. En savklinge, der sidder i klemme, kan brække eller føre til tilbageslag. - Sluk for el-værktøjet, når du er færdig med at save, og træk først savklingen ud af snittet, når den står helt stille. Således undgås tilbageslag, desuden kan el-værktøjet lægges sikkert fra.
- Brug kun ubeskadigede, fejlfrie savklinger. Bøjede eller uskarpe savklinger kan brække eller føre til tilbageslag. Forsøg ikke at bremse savklingen ved at trykke den ind i siden, efter at den er blevet slukket. Savklingen kan beskadiges, brække eller føre til tilbageslag. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. - Rengør arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. - El-værktøjet skal lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. - El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning, og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.
Sikkerhedsinstrukser til laserapparater (PST 800 PEL/PST 900 PEL)
Forsigtig: Hvis der bruges betjenings- eller justeringsudstyr, eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksponering. Sørg for, at advarselsskilte aldrig gøres ukendelige på el-værktøjet.
Laserstråling klasse 2M. Ret ikke blikket ind i strålen og betragt den ikke direkte med optiske instrumenter.
Ret ikke laserstrålen mod personer eller dyr, og ret ikke blikket ind i laserstrålen. Dette el-værktøj udsender laserstråler fra laserklasse 2M iht. IEC EN 60825-1. Et direkte blik ind i laserstrålen
især med optisk samlende instrumenter som f.eks. kikkert osv. - kan beskadige øjet.
Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler. Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver. Børn må ikke lege med el-værktøjet. Du kan utilsigtet komme til at blænde andre personer. Fjern lasermodulet fra el-værktøjet, hvis el-værktøjet bruges stationært, eller hvis et emne saves nedefra. Under dette arbejde kan du let blive blændet af laserstrålen.
Funktionsbeskrivelse
Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Beregnet anvendelse
Maskinen er beregnet til - på et fast underlag - at udføre gennemskæringer, udsnit i træ, plast, metal, keramikplader og gummi. Den er egnet til lige og kurvede snit med en geringsvinkel på op til 45°. Benyt de anbefalede savklinger.
Støj-/vibrationsinformation
| | PST 700 PE | PST 800 PEL | PST 900 PEL |
| Måleværdier er beregnet iht. EN 60745. | | | | |
| Værktøjets A-vurderede lydtrykniveau er ty-pisk | | | | |
| Lydtrykniveau | dB(A) | 85 | 85 | 85 |
| Lydeffektniveau | dB(A) | 96 | 96 | 96 |
| Usikkerhed K= | dB | 3 | 3 | 3 |
| Brug høreværn! | | | | |
| Samlke vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: | | | | |
| Savning i træ: | | | | |
| Vibrationseksponering \(a_h\) | m/\(s^2\) | 8,5 | 9,5 | 7 |
| Usikkerhed K | m/\(s^2\) | <2,5 | <2,5 | <2,5 |
| Savning i metalplader: | | | | |
| Vibrationseksponering\(a_h\) | m/\(s^2\) | 8 | 5,5 | 5 |
| Usikkerhed K | m/\(s^2\) | <2,5 | <2,5 | <2,5 |
Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt i en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.
Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning, som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Tekniske data
| Stiksav | | PST 700 PE | PST 800 PEL | PST 900 PEL |
| Typenummer | | 3 603 C51 1.. | 3 603 C52 1.. | 3 603 C53 1.. |
| Lasermodul | | - | ● | ● |
| Slagantalstyring | | ● | - | - |
| Indstilling af slagantal | | - | ● | ● |
| Pendulregulering | | ● | ● | ● |
| Nominel optagen effekt | W | 600 | 620 | 650 |
| Afgiven effekt | W | 330 | 340 | 360 |
| Slagantal ubelastet n0 | min-1 | 500-3100 | 500-3100 | 500-3100 |
| Slaglängde | mm | 23 | 23 | 23 |
| max. snitdybde | | | | |
| - i træ | mm | 70 | 80 | 90 |
| - i aluminium | mm | 12 | 15 | 20 |
| - i stål (ulegeret) | mm | 5 | 6 | 10 |
| Snitvinkel (venstre/højre) maks. | ° | 45 | 45 | 45 |
| Vægt svarer til EPTA-Procedure 01/2003 | kg | 2,1 | 2,1 | 2,2 |
| Beskyttelsesklasse | | ☐/II | ☐/II | ☐/II |
Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.
Lasermodul (PST 800 PEL/PST 900 PEL)
| Laserklasse | | 2M |
| Lasertype | nm | 650 |
| mW | <1 |
| Drifts- og lagertempera-tur | °C | 0...+40 |
| Batterier | | 3 x 1,5 V (LR44) |
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
1 Indstillingshjul slagantal (PST 800 PEL/PST 900 PEL) 2 Fastlåsning af start-stop-kontakt 3 Start-stop-kontakt 4 Opsugningsslange* 5 Opsugningsstuds 6 Savklingedepot 7 Fodplade 8 Indstillingsarm pendulregulering 9 Kontakt til spånblæseanordning 10 Knaster til fastholdelse af afdækningskappe
11 Glidesko (PST 900 PEL) 12 Savklinge 13 Afdækningskappe til udsugning 14 Berøringsbeskyttelse 15 Start-stop-kontakt laserlinje (PST 800 PEL/PST 900 PEL) 16 Lasermodul (PST 800 PEL/PST 900 PEL) 17 Batterier (PST 800 PEL/PST 900 PEL) 18 Låg til batterirum (PST 800 PEL/PST 900 PEL) 19 Låsning af låg til batterirum (PST 800 PEL/PST 900 PEL) 20 Laser-advarselsskilt (PST 800 PEL/PST 900 PEL) 21 Åbning til laserstråle (PST 800 PEL/PST 900 PEL) 22 Specielle laserbriller 23 Håndtag 24 SDS-arm til savklingeåbning 25 Føringsrulle 26 Overfladebeskytter 27 Skrue (PST 700 PE/PST 800 PEL) 28 Holder til fodplade (PST 700 PE/PST 800 PEL) 29 Skala geringsvinkel 30 Indstillingshjul til forspænding af fodplade (PST 900 PEL) 31 Spændearm til fodplade (PST 900 PEL) 32 Føring til parallelanslag 33 Indstillingsskrue til parallelanslag 34 Parallelanslag med cirkelskærer 35 Centeringsspids til parallelanslag*
- Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke inkluderet i leverancen. Det komplette tilbehør findes i vores tilbehørsprogram.
Overensstemmelseserklæring
PST 700 PE: Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).
PST 800 PEL/PST 900 PEL: Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745, EN 60825-1 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).
Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Isætning/udskiftning af savklinge
▶ Brug handsker, når savklingen monteres. Du kan blive kvæstet, hvis savklingen berøres.
Valg af savklinge
En oversigt over anbefalede savklinger findes bag i denne vejledning. Brug kun savklinger med enkelt skaft (T-skaft). Savklingen bør ikke være længere end det snit, der skal udføres.
Anvend en smal savklinge til savning af smalle kurver.
Isætning af savklinge (se Fig. A1)
Tag afdækningskappen 13 af (se „afdækningskappe").
Skub savklingen 12 med tænderne i skæreretningen helt ind i holdestangen 23. SDS-armen 24 springer automatisk bagud, og savklingen låses fast. Tryk ikke armen 24 bagud med hånden, da el-værktøjet ellers kan blive beskadiget.
Når savklingen sættes i, skal man være opmærksom på, at savklingens ryg kommer til at ligge i føringsrullen 25.
▷ Kontroller at savklingen sidder rigtigt fast. En løs savklinge kan falde ud og kvæste dig.
Udtagning af savklinge (se Fig. A2)
Hold el-værktøjet på en sådan måde, når savklingen kastes ud, at hverken personer eller dyr kan komme til skade.
Drej SDS-armen 24 fremad hen imod berøringsbeskyttelsen 14. Savklingen løsnes og kastes ud.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Anvend helst en støvopsugning.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndedrætsværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
Afdækningskappe
Montér afdækningskappen 13, før el-værktøjet tilsluttes til støvudsugningen.
Anbring afdækningskappen forfra på en sådan måde, at udsparingerne går i indgreb i knasterne 10 i huset.
Tag afdækningskappen af, før arbejde uden støvopsugning og geringssnit udføres. Træk afdækningskappen en smule ud og herefter af fortil.
Sæt udsugningsslangen 4 (tilbehør) på udsugningsstudsen 5. Forbind udsugningsslangen 4 med en støvsuger (tilbehør). En oversigt over tilslutning til forskellige støvsugere findes bag i denne vejledning.
Sluk for spånblæseanordningen, når støvopsugningen er tilsluttet (se „Spånblæseanordning").
Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.
Lasermodul
(PST 800 PEL/PST 900 PEL)
Batterier lasermodul sættes i/skiftes
Sæt de medleverede batterier 17 i lasermodulet 16, før maskinen tages i brug første gang.
Låget til batterirummet åbnes 18 ved at trække i låsen 19 og tage låget til batterirummet af. Sæt batterierne i. Kontroller, at polerne vender rigtigt iht. illustrationen på batterirummet.
Skift altid alle tre batterier 17 på en gang. Anvend kun batterier af typen LR44 fra den samme producent og med samme kapacitet.
Lasermodul sættes på/tages af
Anbring lasermodulet 16 med knasterne på indersiden i udsparingerne på el-værktøjets hus og skub det helt ned.
Lasermodulet tages af ved at skubbe det op og tage det af huset.
Fjern lasermodulet fra el-værktøjet, hvis el-værktøjet bruges stationært, eller hvis et emne saves nedefra. Under dette arbejde kan du let blive blændet af laserstrålen.
Overfladebeskytter (se Fig. B)
Overfladebeskytteren 26 (tilbehør) kan forhindre, at overflader af træ ødelægges under savearbejdet. Overfladebeskytteren kan kun anvendes til bestemte savklingetyper og kun ved en snitvinkel på 0° . Fodpladen 7 skubbes bagud til kantnær savning, når der saves med overfladebeskytter.
Tryk overfladebeskytteren 26 ind i fodpladen 7 nedefra.
PST 900 PEL: Anvendes glideskoen 11, sættes overfladebeskytteren 26 ikke ned i fodpladen 7, men derimod ned i glideskoen.
Glidesko (PST 900 PEL)
Bearbejdes sarte overflader, kan glideskoen 11 anbringes på fodpladen 7 for at forhindre ridser på overfladen.
Glideskoen sættes i 11 ved at fastgøre den foran på fodpladen 7, trykke den bageste del op og lade den gå i indgreb.
Brug
Funktioner
riangleright Trak stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Pendulregulering indstilles
Savklingens pendulregulering kan indstilles i fire trin, hvilket gør det muligt at tilpasse snithastighed og snitkvalitet til det materiale, der skal bearbejdes.
Med indstillingsarmen 8 kan du også indstille pendulreguleringen under arbejdet.
ingen pendulregulering, lille pendulregulering, gennemsnitlig pendulregulering, stor pendulregulering
Det optimale pendultrin til den enkelte anvendelse finder man bedst frem til ved at prøve sig frem. Følgende anbefalinger gælder:
Vælg pendultrinnet så lille som muligt eller sluk helt for pendulreguleringen, desto finere og renere snitkanten skal være. - Sluk for pendulreguleringen, når tynde emner (f.eks. plader) skal bearbejdes. Arbejd hårde materialer (f.eks. stål) med lille pendulregulering. - Til bløde materialer og savning i træ i fiberretning kan man arbejde med max. pendulregulering.
Indstilling af geringsvinkel
Fodpladen 7 kan svinges mod højre eller venstre til geringssnit indtil 45°
Tag afdækningskappen 13 af (se „Afdækningskappe") og tag savklingedepotet 6 ud af fodpladen 7.
PST 700 PE/PST 800 PEL (se Fig. C-D):
- Løsne skruen 27 og skub fodpladen 7 let i retning udsugningsstuds 5.
- Til indstilling af præcise geringsvinkler er den højre og venstre side af fodpladen udstyret med stoppunkter ved 0° , 22,5° og 45° . Sving fodpladen 7 i den ønskede position iht. skalaen 29. Andre geringsvinkler kan indstilles med en vinkelmåler.
- Skub herefter fodpladen 7 helt i retning savklinge 12.
- Spænd skruen 27 igen.
PST 900 PEL (se Fig. E):
- Åbn spændearmen 31 til fodpladen og skub fodpladen 7 let i retning opsugningsstudsen 5.
- Til indstilling af præcise geringsvinkler er den højre og venstre side af fodpladen udstyret med stoppunkter ved 0°, 22,5° og 45°. Sving fodpladen 7 i den ønskede position iht. skalaen 29. Andre geringsvinkler kan indstilles med en vinkelmåler.
- Skub herefter fodpladen 7 helt i retning savklingen 12. Luk spændearmen 31 for at fastlåse fodpladen i den indstillede position.
Afdækningskappen 13 og overfladebeskytteren 26 kan ikke anvendes til geringssnit.
Forskydning af fodplade
Træk savklingedepotet 6 ud af fodpladen 7.
PST 800 PEL/PST 900 PEL: Tag i givet fald lasermodulet 16 af.
- Løsn skruen 27 og skub fodpladen 7 helt i retning udsugningsstudsen 5.
- Spænd skruen 27 igen.
PST 900 PEL (se Fig. E):
- Åbn spændearmen 31 til fodpladen og skub fodpladen 7 helt i retning opsugningsstudsen 5. Luk spændearmen 31 for at fastlåse fodpladen i den indstillede position.
Savning med forskudt fodplade 7 er kun mulig med en geringsvinkel på 0°. Desuden må parallelslag med cirkelskærer 34 (tilbehør) samt overfladebeskytter 26 ikke anvendes.
Ændring af forspænding til fodplade (PST 900 PEL)
Med indstillingshjulet 30 kan man ændre forspændingen af spændearmen 31 til fodpladen.
Sidder fodpladen 7 ikke fast, når armen lukkes, skal du åbne spændearmen og dreje indstillingshjulet til forspændingen i retning „-”.
Kan fodpladen ikke eller kun vanskeligt indstilles, når spændarmen er åben, drejes indstillingshjulet i retning „+”.
Med luftstrømmen fra spånblæseanordningen 9 holdes snitlinjen fri for spåner.
Spånblæseanordning tændes: Skub kontakten 9 i retning op-sugningsstuds til arbejde med stor spåndannelse i træ, kunststof o. lign.
Spånblæseanordning slukkes: Skub kontakten 9 i retning savklinge til arbejde i metal, når støvsugningen er tilsluttet.
Ibrugtagning af el-værktøj
Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.
Tænd/sluk
El-værktøjet tændes ved at trykke på start-stop-kontakten 3.
El-værktøjet fastlåses ved at holde start-stop-kontakten 3 trykket ned og skubbe fastlåsningen 2 mod højre eller venstre.
El-værktøjet slukkes ved at slippe start-stop-kontakten 3. Er start-stop-kontakten 3 fastlåst, trykkes på den, før den slippes.
Arbejdes der i længere tid med lille slagantal, kan el-værktøjet opvarmes stærkt. Kast savklingen ud og lad el-værktøjet løbe med max. slagantal i ca. 3 min. til afkøling.
Styring/indstilling af slagantal
PST 700 PE: Med tiltagende eller aftagende tryk på start-stop-kontakten 3 styres slagantallet for det tændte el-værktøj trinløst. Er start-stop-kontakten 3 fastlåst, kan slagantallet ikke reduceres.
PST 800 PEL/PST 900 PEL: Indstillingshjulet slagantal 1 bruges til at indstille slagtallet og ændre det under arbejdet.
1-2: lavt slagantal, 3-4: gennemsnitligt slagantal, 5-6: højt slagantal
Det krævede slagantal er afhængigt af arbejdsmaterialet og arbejdsbetingelserne; man finder bedst frem til det passende ved praktiske forsøg.
Det anbefales at reducere slagantallet, når savklingen sættes på emnet, og når der saves i plast og aluminium.
Ibrugtagning af lasermodul (PST 800 PEL/PST 900 PEL)
Ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.
Sluk altid for laseren, så snart du er færdig med at bruge den. Når der håndteres med lasermodulet (separat eller monteret), kan du blive blændet af laserstrålen. Fjern lasermodulet fra el-værktøjet, hvis el-værktøjet bruges stationært, eller hvis et emne saves nedefra. Under dette arbejde kan du let blive blændet af laserstrålen.
Efter ca. 10 min. driftsvarighed slukker laseren automatisk.
Arbejdsvejledning
Anvend altid et stabilt underlag eller en stiksav (tilbehør), når der bearbejdes små eller tynde emner.
Lasermodul (PST 800 PEL/PST 900 PEL)
Det anbefales at montere lasermodulet 16 på el-værktøjet, hvis du ønsker at save langs med en allerede markeret snitlinje. Anbring lasermodulet på el-værktøjet (se „Lasermodul sættes på/tages af“) og følg den markerede snitlinje, når du saver med laserlinjen.
Saves under ugunstige betingelser (f.eks. stærke solstråler), kan du forbedre synligheden af laserlinjen ved at bruge et par specielle laserbriller 22 (tilbehør).
Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler. Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Savklingedepot (se Fig. F)
I savklingedepotet 6 kan du opbevare op til otte savklinger med en længde på op til 110 mm.
Læg savklingerne med et knæktskaftet (T-skaft) ind i udsparingen i savklingedepotet. Op til fire savklinger kan ligge over hinanden.
Luk savklingedepotet og skub det helt ind i fodpladens udsparing 7.
Dyksavning (se Fig. G-H)
Ved dyksavning må der kun bearbejdes bløde materialer som f.eks. træ, gipskarton el.lign.
Anvend kun korte savklinger til dyksavning. Dyksavning er kun mulig med en geringsvinkel på 0°.
Anbring fodpladens forreste kant på emnet, uden at savklingen 12 berører emnet, og tænd for el-værktøjet. Vælg det maks. slagantal, hvis el-værktøjet er udstyret med en slagantalstyring. Tryk el-værktøjet fast mod emnet og lad savklingen dykke langsomt ned i arbejdsemnet.
Så snart fodpladen 7 ligger helt flad på emnet, saves videre langs med den ønskede snitlinje.
Parallelanslag med cirkelskærer (tilbehør)
Til arbejde med parallelanslag med cirkelskærer 34 (tilbehør) må emnets tykkelse maks. være 30 mm.
Parallelsnit (se Fig. I): Løsne skruen 33 og skub parallelanslagets skala gennem føringen 32 i fodpladen. Indstil den ønskede snitbredde som skalaværdi på fodpladens inderkant. Spænd skruen 33.
Cirkelsnit (se Fig. J): Anbring skruen 33 på den anden side af parallelanslaget. Skub parallelanslagets skala gennem føringen 32 i fodpladen. Bor et hul i emnet i midten af det udsnit, der skal saves. Stik centeringsspidsen 35 gennem den indvendige åbning på parallelanslaget og ind i det borede hul. Indstil radiussen som skalaværdi på fodpladens inderkant. Spænd skruen 33.
Køle-/smøremiddel
Saves i metal, bør du smøre køle-/smøremiddel langs med snitlinjen, da materialet ellers bliver alt for varmt.
▸ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Rengør savklingeholderen med regelmæssige mellemrum. Tag savklingen ud af el-værktøjet og bank el-værktøjet let på en lige flade.
Der kan opstå funktionsfejl, hvis el-værktøjet er alt for snavset. Sav derfor ikke i meget støvdannende materialer nedefra eller over hovedhøjde.
▸ Ved ekstreme driftsbetingelser kan ledende støv aflejre sig inde i el-værktøjet i forbindelse med bearbejdning af metaller. El-værktøjets beskyttelsesisolering kan forringes. I sådanne tilfælde anbefales det at bruge et stationært udsugningsanlæg, udblæse ventilationsåbningerne med regelmæssige mellemrum og tilkoble en fejlstrømsbeskyttelseskontakt (FI-kontakt).
Smør føringsrullen 25 med jævne mellemrum med en dråbe olie.
Kontroller føringsrullen 25 regelmæssigt. Er den slidt, skal den udskiftes på et autoriseret Bosch-kundeserviceværksted.
Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.
El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Kundeservice og kunderådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:
Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.
Dansk
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Gælder kun i EU-lande:
Smid ikke el-værktøjet ud sammen med det almindelige husholdningsaffald!
I henhold til det europæiske direktiv
2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.
Alt elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.
Gamle akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vandet. Akkuer/batterier skal indsamles, genbruges eller bortskaffes i henhold til gældende miljøforskrifter.
Gamle akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vandet. Akkuer/batterier skal indsamles, genbruges eller bortskaffes iht. gældende miljøforskrifter.
I henhold til direktivet 91/157/EØF skal defekte eller brugte akkuer/batterier genbruges.
Iht. direktivet 91/157/EØF skal defekte eller brugte akkuer/batterier genbruges.
Sikkerhedsanvisninger
Funktionsbeskrivelse
1) Sikkerhed på arbejdspladsen
Illustreret og beskrevet tilbehør indgår ikke i standardleverancen. Det komplette tilbehør finder du i vores tilbehørsprogram.
- Illustreret og beskrevet tilbehør indgår ikke i standardleverancen. Det komplette tilbehør finder du i vores tilbehørsprogram.
PST 700 PE: Vi erklærer som eneansvarlig, at**
produktet, som beskrives under «Tekniske data», stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).
PST 800 PEL/PST 900 PEL: Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745, EN 60825-1 jf. bestemmelsene i direktivene 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).
Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen, heller ikke fra en stor avstand.
Kundeservice og kunderådgivning
