BRUKSANVISNING PST BOSCH

Stovsugeren skal vare egnet til det materiale, som skal opsuges.

Laseren taendes ved at trykke foroven pa kontakten 15 (on").

Laseren slukkes ved at trykke forneden på kontakten 15 (,off").

Vedligeholdelse og service

Vedligeholdelse og rengøring

Anslutning av dammutsugning

Installingn av pending

Styrning/forval av slagtal

Påkoppling av lasermodul (PST 800 PEL/PST 900 PEL)

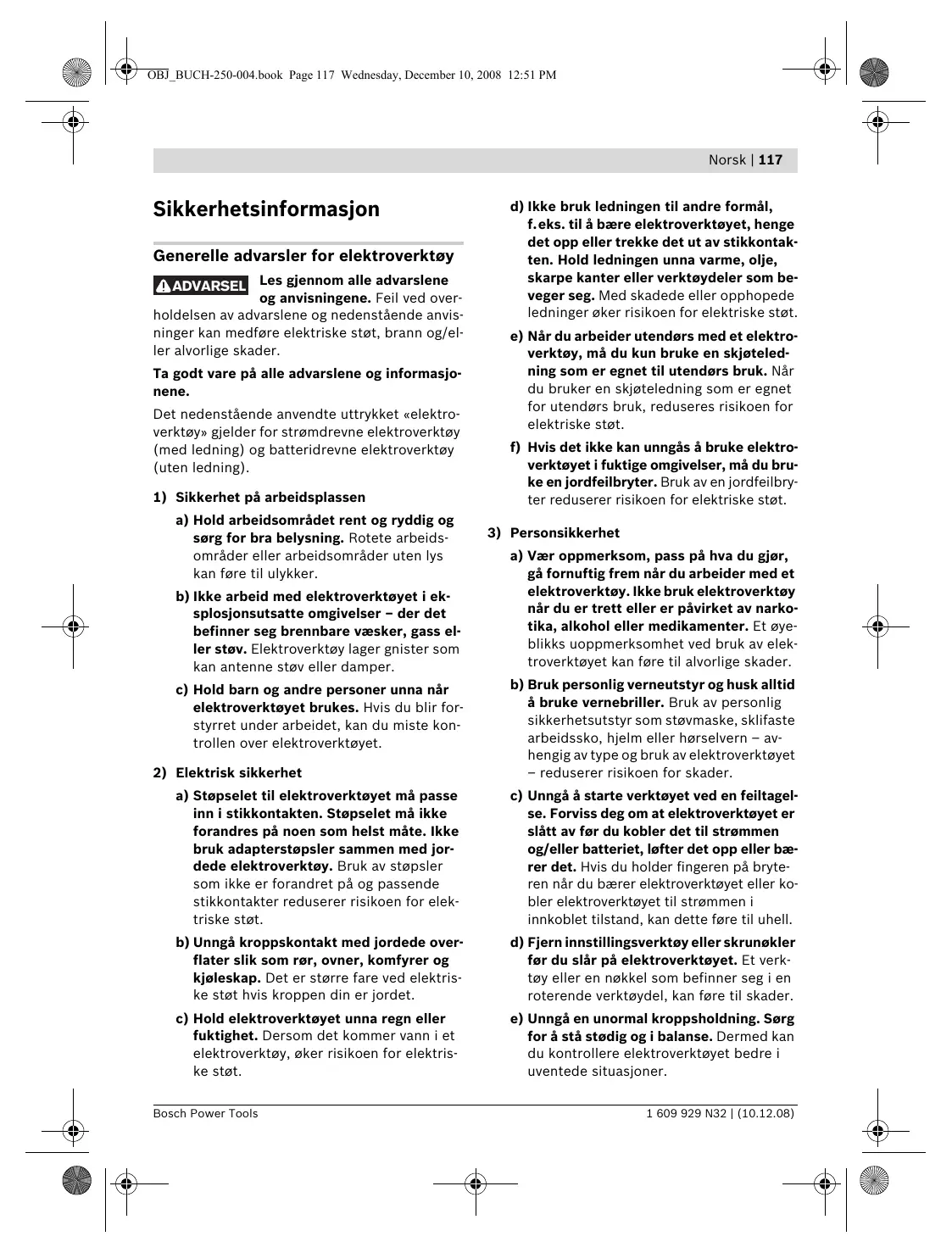

Sikkerhetsinformasjon

Generelle advarsler for elektrovertøy

ADVARSEL

Les gjennom alle advarslene og anvisingene. Feil ved over

holdelsen av advarslene og nedenstaende anvisninger kan medfore elektriske støt, brann og/eler alvorlige skader.

TaGMTVAREpalleadvarsleneoginformasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig og sorg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass el-ler støv. Elektroverktøy lager gnister som kan antennene støv eller damper.
c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir for-styrret under arbeidet, kan du miste kon-trollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Stöpselet til elektroverktøyet på passerinn i stikkontakten. Stöpselet på ikke forandres på noen som helst på. Ikke bruk adapterstøpslerammen med jordede elektroverktøy. Bruk av stöpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater sik som rør, ovner, komfyer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektoverktøyet unna regn ell er fuktigkeit. Dersom detkommen vann i et elektroverktøy, Øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f.eks. til Å bare elektroverktøyet, henge det opp eller trenkke det ut av stikkontak- ten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektröverktóy, má du kun bruke en skjeteledning som er egnet til utendørs bruk. Nár du bruker en skjeteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stót.
f) Hvis det ikke kan unngås Å bruke elektrøverktøyet i fuktige ompigelser, má du bruke en jordfeilbryter. Bruk av en jordfeilbry-ter redbuserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøn nr du er trett eller er pavirket av narkotika, alkohol eller medikamenter. Et øye-blikks uoppmerksomhet ved bruk av elek-troverktøyet kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, sklifaste arbeidssko, hjelm eller hørselvern - avhengig av type ogBruk av elektroverktøyet - reduserer risikoen for skader.
c) Unngå à starte verktøyet ved en feigtagelse. Forviss deg om at elektroverktøyet er slätt av for du kobler det til strømmen og/eller batteriet, lfter det opp eller bær det. Hvis du holder fingeren på brytere nár du bærer elektroverktøyet ullKRbler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunokler før du slar på elektroverktøyet. Et verktøy aller en nøkkel som befinner seg i en roterende verktøydel, kan fore til skader.
e) Unngå en unormal kroppsholdning. Sørg for á stå stødig og i balanse. Dermen'd kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

118 | Norsk

f) Bruk alltid egnede klær. IkkeBrukt vide klær eller smykker.Hold här, toy og hansker unna deler som beveger seg.Lostsittende toy, smykker ellert langt hare kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farerPGA grunn av stov.

4) Omhyggelig bruk og händtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elek- troverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektoverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lencer kan slås av eller på, er farlig og på repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet for du utfører inn-stillinger på elektroverktøyet, skifter tilbehorsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er ibru k ma oppbevares utilgiengelig for barn. Ikke la maskinenBrukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisingene.Elektroverktøy er farlige nár deBrukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket el-ler skadet, slik at dette innvirker på elektroverktøyets funksjon. Lappe skade delene repareres for elektroverktøy et braukes. Därlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
f) Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere Å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold tilppe disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn det som er angitt kan føre til farlige situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for stikksager

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan øgså sette elektroverktøyets metalldeler under spenning og.fore til elektriske støt.
Hold hendene unna sagområdet. Ikke grip under arbeidsstykket. Ved kontakt med sagbladet er det fare for skader.
Elektroverktøyet mag kun fores inn mot arbeidsstykket iinnkoblet tilstand. Det er ellers fare for tilbakeslag, hvis innsatsverktøyet henger seg opp i arbeidsstykket.
Pass på at fotplaten 7 ligger godt på under sagenen. Et sagblad som har kilt seg fast kan brekke eller före til tilbakeslag.
Slå verktøyet avningar arbeidet er fertig og trekk først sagbladet ut av snittet när sagbladet er helt stanset. Slik unngår du tilbakeslag og kan legge elektroverktøyet sikkert ned.
Bruk kun ikke skadede, feilfrie sagblad. Bøyde eller slave sagblad kan bredkke eller forårsake tilbakeslag.
Brems/DDs: Sagbladeet etter utkobling ved a trykke mot dette fra sider. Sagbladeet kan ta skade, brekke erler forarsake et tilbakeslag.
▶ Bruk egnede detektorer til Å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann

og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.

Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger erer en skrustikke, holds sikrere enn med händen.
Hold arbeitsplassen ren. Materialblandinger spesielt farlige. Lettmetalstov kan brenne ell er eksplodere.

Vent til elektroverktøyet er stansetHLT for du legger det ned. Innsatsverktøyet kan kile seg fast og fore til at du mister kontrollen over elektroverktøyet.
Bruk aldri elektronverktøyet med skadet led- ning. Ikke berør den skadede ledningen og trekk stopselet ut hvis ledningen skades i Ilopet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Sikkerhetsinformasjoner for laserapparater (PST 800 PEL/PST 900 PEL)

OBS! Hvis det brukes andre betjenings- ell er justeringsinnretninger enn de vi har angitt her uller det utfores andre bruksmetoder, kan dette fore til en farlig straleekspondering.
Gjør aldri varselskilt på elektroverktøyet ukjennelig.

Laserstråling klasse 2M Ikke seinnistralen ellser direk- te på stralen med optiske instru- menter.

Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen. Dette elektroverkøyet oppretter en laserstråling i laserklasse 2M iht. IEC EN 60825-1. Et direkteblick inn i laserstrålen - særskilt med optisk samlende instrumenter som kikkert osv. - kan skade øyet.

▶ Bruk laserbrillene aldri som beskyttelsesbriller. Laser-brillene er til bedre registrarering av laserstrålen, men den beskytter ikke mot laserstrålingen.
Bruk laserbrillene aldri som solbriller erler i trafikken. Laser-brillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistreringen.
La aldri barn bruke elektroverktoyet uten opp-syn.Du kan ufrivilig blende andre personer.
Ta lasermodulen av fra elektroverktøyet nà du bruker elektroverktøyet stasjonært eller sager et arbeidsstykke nedenfra. Ved slike arbeid kan dulett blends av laserstrålen.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisingene. Feil ved overholdelsen av advarslene og nedenstaende anvisinger kan medfrole elektriske stot, brann og/eller alvorlige skader.

Formalsmessig bruk

Maskinen er beregnet til ä utføre kappinger og utskjæringer i tre, kunststoff, metall, keramikkplater og gumm i pa faste underlag. Den er egnet til rette og kurve-snitt med en gjæringsvinkel pa opp til 45^ . Ta hensyn til sagbladanbefalingene.

120 | Norsk

Stoy-/vibrasjonsinformasjon

		PST 700 PE	PST 800 PEL	PST 900 PEL
Måleverdier funnet i henhold til EN 60745.
Det typiske A-bedømte støynivået for maskinen er
Lydtrykknivå	dB(A)	85	85	85
Lydeffektnivå	dB(A)	96	96	96
Usikkerhet K=	dB	3	3	3
Bruk hørselvern!
Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745:
Saging av tre:
Svingningssemisjonsverdi ah	m/s2	8,5	9,5	7
Usikkerhet K	m/s2	<2,5	<2,5	<2,5
Saging av metallplater:
Svingningssemisjonsverdi ah	m/s2	8	5,5	5
Usikkerhet K	m/s2	<2,5	<2,5	<2,5

Vibrasjonsnivæt som er angitt i disse anvisingene er mål't ih. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vindering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hijs elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy aller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan.fore til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet.

Til en noyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slätt av eller går, men/DDke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforlpene.

Tekniske data

Stikksag		PST 700 PE	PST 800 PEL	PST 900 PEL
Produktnummer		3 603 C51 1..	3 603 C52 1..	3 603 C53 1..
Lasermodul		-	●	●
Slagtallstyring		●	-	-
Slagtallforvalg		-	●	●
Pendling		●	●	●
Opptatt effekt	W	600	620	650
Avgitt effekt	W	330	340	360
Tomgangsslagtall n0	min-1	500-3100	500-3100	500-3100
Slag	mm	23	23	23
Max. skjæredybde
- i tre	mm	70	80	90
- i aluminium	mm	12	15	20
- i stål (ulegert)	mm	5	6	10
Skjærivinkel (venstre/høyre) max.	°	45	45	45
Vekt tilsvarende EPTA-Procedure 01/2003	kg	2,1	2,1	2,2
Beskyttesesklasse		☐/II	☐/II	☐/II

Informasjonene gelder for nominell speening [U] 230/240 V. Ved lavere speening og på visse nasjonale modeller kan disse informasjonene variere noe.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Lasermodul (PST 800 PEL/PST 900 PEL)

Laserklasse		2M
Lasertype	nm	650
	mW	<1
Drifts- og lagertempera-tur	°C	0…+40
Batterier		3 x 1,5 V (LR44)

Illustrerte komponenter

Nummereringen av de illustrrente komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Stillhjul slagtallforvalg (PST 800 PEL/PST 900 PEL)
2 Låsing av på-/av-bryteren
3 På-/av-bryter

4 Avsugslange
5 Avsugstuss
6 Sagbladdepot
7 Fotplate
8 Innstillingsspak for pendelbevegelse
9 Bryter for sponblaseinnretningen
10 Knast til festing av vernedekselet.
11 Glidesåle (PST 900 PEL)
12 Sagblad
13 Vernedeksel for avsugingen*
14 Bergringsvern
15 På-/av-bryter laserlinje (PST 800 PEL/PST 900 PEL)
16 Lasermodul (PST 800 PEL/PST 900 PEL)
17 Batterier (PST 800 PEL/PST 900 PEL)
18 Deksel til batterirom (PST 800 PEL/PST 900 PEL)

122 | Norsk

19 Låsing av batteriromdekselet (PST 800 PEL/PST 900 PEL)
20 Laser-adversellsskilt (PST 800 PEL/PST 900 PEL)
21 Utgang laserstråle (PST 800 PEL/PST 900 PEL)
22 Laserbriller
23 Slagstang
24 SDS-spak til opplåsing av sagbladlåsen
25 Forigingsrull
26 Flisvern
27 Skrue (PST 700 PE/PST 800 PEL)
28 Holder for fotplaten (PST 700 PE/PST 800 PEL)
29 Skala gjaeringsvinkel
30 Stillhjul for forspenning av fotplaten (PST 900 PEL)
31 Spennspak for fotplaten (PST 900 PEL)
32 Foring for parallelanlegget
33 Laseskrue for parallelanlegget
34 Parallelanlegg med sirkelforing
35 Sentreringsspiss for parallelanlegget*

Tekniske underlag hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

For alle arbeider på elektroverktoyet utfores ma stopselet trekkes ut av stikkontakten.

Innsetting/utskifting av sagblad

▶ Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader.

Valg av sagblad

En oversikt over anbefalte sagblad finner du bak i denen instruksen. Sett kun inn sagblad av T-tange-typen. Sagbladet bør ikke lenghte enn kuttet det skal lage.

Bruk et smalt sagblad til raging i smale kurver.

Innsetting av sagblad (se bilde A1)

Ta eventuelt vernaldekselet 13 av (se «Vernedeksel»).

Skyv sagbladet 12 med tennene i skjæreretning inn i slagstangen 23 til det gär i lás. SDS-spaken 24 springer automatisk bakover, og sagbladet lases. Trykk ikke spaken 24 bakover med händen, ellers kan du skade elektroverktøyet.

Ved insetting av sagbladet ma du passage pa at sagbladryggen befinner seg i sporet til fgringsrullen 25.

Kontroller om sagbladet sitter godt fast. Et Iost sagblad kan falle ut og skade deg.

Utkasting av sagbladet (se bilde A2)

Hold elektroverktøyet sik ved utkasting av sagbladet at ingen personer eller dyr skades av det utkastede sagbladet.

Drei SDS-spaken 24 fremover i retning av berø-ringsvernet 14. Sagbladet Iosner og kastes ut.

Stov-/sponavsuging

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan varehelsefarlige. Beroring ellnanding av stov kan utlose allergiske reaksjoner og/eller anedrettssykdommer hos brukeren allerpersoner som befinner seg i nærhen.

Visse typ stov som eik- ellber bokstov gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbe-delse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug.
• Sorg for god ventilasjon av arbeidsplassen.
• Det anbefales à bruke en støvmaske med filterklasse P2.

Folg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Vernedeksel

Monter vernaldekselet 13 fdr du kobler elektrverktoyet til et stovavsug.

Sett vernaldekselet sik inn forfa at utsparingene pada dekselet gär i läs i knastene 10 pada huset.

Ta vernaldekselet av til arbeid uten stovavsug og til gjaeringsnitt. Trekk vernaldekselet svakt utover og deretter av fremover.

Tilkobling av stovavsuget

Sett en avsugslange 4 (tilbehør) inn pa avsugstussen 5. Forbind avsugslangen 4 med en støvsuger (tilbehør). En oversikt over tilkobling til forskjellige støvsugere finner du pa slutten avdenne instruksen.

Slå av sponblaseinnretningen nár du har koplet til støvavsuget (se «Sponblaseinnretting»).

Stovsugeren må vare egnet til materialet som skal bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfremkallende aller tort stov ma du bruke en specialstovsuger.

Lasermodul

(PST 800 PEL/PST 900 PEL)

Innsetting/utskifting av batterier for lasermodul

Før对不起 igangsetting setter du medleverte batterier 17 inn i lasermodulen 16.

Til Åpning av batteriromdekselet 18 trekker du i Iåsen 19 og tar av batteriromdekselet. Sett inn batteriene.Pass pa riktig poling iht. merkingen pa batterirommet.

Skift alltid ut alle tre batteriene 17 på samme tid. Bruk alltid batterier av typen LR44 fra samme produsent og med samme kapasitet.

Påsetting/fjerning av lasermodulen

Sett lasermodulen 16 med knastene på innsiden inn i utsparingene på huset til elektroverktøyet og skyv den welt ned.

Til fjerning av lasermodulen skyver du den oppover og tar den av fra huset.

Ta lasermodulen av fra elektroverktøyet ná du bruker elektroverktøyet stasjørt ell sager et arbeidsstykke nedenfra. Ved slike arbeid kan dulett blends av laserstrålen.

Flisvern (se bilde B)

Flisvernet 26 (tilbehør) kan forhindre at overflaten revner ved saging av tre. Flisvernet kan kun brukes ved visse sagbladtyper og kun i en skjær-e-vinkel på 0^ . Fotplaten 7 mA ved saging med flis-vern/DDK seettesbakover til saging nær kanter.

Trykk flisvernet 26 nedenfra inn i fotplaten 7.

PST 900 PEL: Ved bruk av glidesålen 11 settes flissernet 26 ikke inn i fotplaten 7, men i glidesålen.

124 | Norsk

Glidesale (PST 900 PEL)

Ved bearbeidelse av omfindtlige overflater kan du sette glidesalen 11 pa fotplaten 7 for a unnga at overflaten ripes.

Til p设置ting av glidesalen 11 henger du den inn foran pa fotplaten 7,trykker den opp bak og lar den gai las.

Bruk

Driftstyper

För alle arbeider på elektroverktøyet utføres på stöpselet trekkes ut av stikkontakten.

Innstilling av pendelbevegelsen

Pendelbevegelsen som kan innstilles i fire trinn muliggjør en optimal tilpasning av skjærehastig het, skjæreytelse og snittbilde til materialet som skal bearbeides.

Med innstillingsspaken 8 kan pendelbevegelsen ogsa innstilles under drift.

Ingen pendelbevegelse

Liten pendelbevegelse

Middels pendelbevegelse

Stor pendelbevegelse

Det optimale pendeltrinnet til enhver bruk kan finnes frem til med praktiske forsok. Folgende anbefalinger finnes:

• Velg etindre pendeltrinn hhv. slä pendelbevegelsen helt av, hvis skjærekanten skal bli enda finere og renere.
• Slå pendelbevegelsen welt av ved bearbeidelse av tynne materialer (f.eks. metallplater).
• Arbeid med liters pendelbevegelse i harde materialer (f.eks.stal).
• I myke materialer og ved saging av tre i fiber-retning kan du arbeide med maksimal pendelbevegelse.

Innstilling av gjaeringsvinkelen

Fotplaten 7 svinges opp til 45^ mot høyre ellervestre til gjaeringsnitt.

Ta av vernedekselet 13 (se «Vernedeksel») og trekk sagbladdepotet 6 ut av fotplaten 7.

PST 700 PE/PST 800 PEL (se bildene C-D):

• Løsne skruen 27 og skyv fotplaten 7 litt i retning avsugstussen 5.
• Til innstilling av presise gjæringsvinkler har fotplaten på høyre og venstre side lasepunkter ved 0^ , 22,5^ og 45^ . Sving fotplaten 7 i henhold til skalaen 29 til ønsket posisjon. Andre gjæringsvinkler kan innstilles med en vinkelmåler.
• Sving deretter fotplaten 7 frem til anslaget i retning sagbladet 12.
  Trekskruen 27 fast igjen.

PST 900 PEL (se bilde E):

• Āpne spennspaken 31 på fotplaten og skyv fotplaten 7 litt i retning avsugstuss 5.
• Til innstilling av presise gjæringsvinkler har fotplaten på høyre og venstre side lasepunkter ved 0^ , 22,5^ og 45^ . Sving fotplaten 7 i henhold til skalaen 29 til ønsket posisjon. Andre gjæringsvinkler kan innstilles med en vinkelmåler.
• Sving deretter fotplaten 7 frem til anslaget i retning sagbladet 12.
• Lukk spennspaken 31, for a lase fotplaten i innstilt posisjon.

Vernedekselet 13 og flisvernet 26 kan/DDe brukes ved gjaeringsnitt.

Justering av fotplaten

Til saging nær kanter kan fotplaten 7 settes bakover.

Trekk sagbladdepotet 6 ut av fotplaten 7.

PST 800 PEL/PST 900 PEL: Ta eventuelt lasermodulen 16 av.

PST 700 PE/PST 800 PEL (se bilde C):

• Lønsne skruen 27 og skyv fotplaten 7 frem til anslaget i retning av avsugstussen 5.
  Trekskruen 27 fast igjen.

PST 900 PEL (se bilde E):

• Åpne spennspaken 31 på fotplaten og skyv fotplaten 7 helt inn i retning avsugstussen 5.
  Lukk spennspaken 31, for a lase fotplaten i innstilt posisjon.

Saging med forskjøvet fotplate 7 er kun mulig med en gjaeringsvinkel pa 0^ . Dessuten ma parallellanlegg ikke brukes med sirkelføring 34 (tilbehør) og flisvern 26.

Endring av forspenningen på fotplaten (PST 900 PEL)

Med stilljul 30 kan forskpenningen til spennspa-ken 31 endres for fotplaten.

Hvis fotplaten 7 ikke sitter godt fast fetter luk- king av spaken, ma du âpne spennspaken og dreie stillhjulet for forspenningen i retning «+»

Hvis fotplaten ikke kan innstilles eller dette er vanskelig etter øpening av spennspaken, dreier du stillhjulet i retning «-».

Sponblaseinnretning

Med luftströmmen til sponblaseinnretningen 9 kan skjaerlinjen holdes fri for spon.

Innkobling av sponblaseinnret- ningen: Til arbeid med stor sponfjerning i tre, kunststoff o. l. skyver du bryteren 9 i retning av avsugstussen.

Utkobling av sponblaseinnreten
ningen: Til arbeid i metall og ved
tilkoplet stovavsug skyver du
bryteren 9 i retning sagblad.

Igangsetting av elektroverktøyet

Ta hensyn til strømspenningen! Spenninger til stromkilden på stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan ogsa brukes med 220 V.

Inn-/utkobling

Til innkobling av elektroverktøyet trykker du pa pa-/av-bryteren 3.

Til lásing av pá-/av-bryteren 3 holder du nelletryktinne og skyver lásen 2 mot hýre eller venstre.

Til utkobling av elektroverktøyet slipper du pa-/av-bryteren 3. Ved LAST pa-/av-bryter 3 trykker du dette først og slipper den deretter.

Til arbeid over lengre tid med lavt slagtall kan elektoverktøyet varme seg sterkt opp. Ta sagbladet ut av elektoverktøyet og la elektoverktøyet gå til avkjøling i ca. 3 min. med maksimal slagtall.

Styring/forvalg av slagtall

PST 700 PE: Med sterkere eller svakere trykk pa pa-/av-bryteren 3 kan du styre slagtallet til innkoblet elektroverktoy trinnløst. Ved låst pa-/avbryter 3 er det ikke mulig Å redusere slagtallet.

PST 800 PEL/PST 900 PEL: Med stillhjulet for slagtallforvalg 1 kan du forhandsinnstille og endre slagtallet under drift.

1-2: Lavslagtall
3-4: Middels slagtall
5-6: Høyt slagtall

Det nodvendige slagtallet er avhengig av materi- ale og arbeidsvilkarene og kan finnes frem til med practiske forsok.

En reduksjon av slagtallet anbefales nár sagbladet settes pa arbeidsstykket og ved saging av kunststoff og aluminium.

126 | Norsk

Igangsetting av lasermodul (PST 800 PEL/PST 900 PEL)

Til innkobling av laseren trykker du oppe pa bryteren 15 («on»).

Til utkobling av laseren trykker du ned pa brytere n 15 («off»).

▶ Slå laseren straks av igjen etter hver bruk.
Ved handtering med lasermodulen (separat eller monntert) kan du blends av laserstrålen.
Ta lasermodulen av fra elektroverktøyet nà du bruker elektroverktøyet stasjørt eller sager et arbeidsstykke nedenfra. Ved slike arbeid kan dulett blends av laserstrålen.

Etter ca. 10 min driftstid kuples laseren automatisk ut.

Arbeidshenvisninger

Ved bearbeidelse av sma eller tynne arbeidsstykker ma du alltid bruke et stabilt underlag hhv. et sagbord (tilbehør).

Lasermodul (PST 800 PEL/PST 900 PEL)

Montering av lasermodulen 16 papelektroverk- toyet anbefales hvis du vil sage langs en allerede avmerket skjarelinje. Sett lasermodulen pa elektroverktoyet (se «Pasetting/fjerning av lasermodulen») og flog den markerte skjarelinjen ved saging med laserlinjen.

Ved saging under ungunstige vilkar (f.eks.sterk sol) kan du forbedre laserlinjens synlighet ved a brute laser-briller 22 (tilbehør).

▶ Bruk laserbrillene aldri som beskytteses-briller. Laser-brillene er til bedre registraring av laserstrålen, men den beskytter ikke mot laserstrålingen.
▶ Bruk laserbrillene aldri som solbriller aller i trafikken. Laser-brillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistrarin gen.

Sagbladdepot (se bilde F)

I sagbladdepotet 6 kan du oppbevare opp til atte sagblad med en lenghte pa opp til 110~mm Legg sagbladene med T-tange inn i den passende utsparingen i sagbladdepotet. Opp til fire sagblad kan ligge over haverandre.

Lukk sagbladdepotet og skyv det frem til anslaget inn i utsparingen pa fotplaten 7.

Dykksaging (se bildene G-H)

Det mä kun bearbeides myke materialer som tre, gipskartong o.l. med dykksagemetoden!

Bruk kun korte sagblad til dykksaging. Dykksaging er kun mulig med en gjæringsvinkel pa 0^ Sett elektroverktoyet med den fremre kanten til fotplaten 7 pa arbeidsstykket uten at sagbladet 12 berorer arbeidsstykket og sla det pa. Velg maksimalt slagtall for elektroverktoy med slag-tallstyring. Trykke elektroverktoyet godt fast mot arbeidsstykket og la sagbladet dykke langsomt inn i arbeidsstykket.

Sà snart fotplaten 7 ligger med hele flatten mot arbeidsstykket, sager du videre langs ønsket skjærelinje.

Parallellanlegg med sirkelfording (tilbehør)

Til arbeid med parallellanlegg med sirkelforing 34 (tilbehør) ma tykkelsen pa arbeidsstykket vaere maksimalt 30~mm

Parallellsnitt (se bilde I): Løsne skruen 33 og skyv skalaen til parallellanlegget gjennom føringen 32 i fotplaten. Innstil ønsket skjærebredde som skalaverdi på indre kant på fotplaten. Skru laseskruen 33 fast.

Sirkelskjæringer (se bilde J): Sett Iaseskruen 33 pa motsatt side av parallellanlegget. Skyv skalaen til parallellanlegget gjennom foringen 32 i fotplaten. Bor et hull i midten av utskjæringen som skal sages pa arbeidsstykket. Sett sentreringspiissen 35 gjennom indre apning pa parallellanlegget og inn i det borede hullet. Innstill radius som skalaverdi pa indre kant pa fotplaten. Skru Iaseskruen 33 fast.

Kjole/smoremiddel

Pafør kjole-hhv.smoremidler langs skjærelinjen ved saging av metall e.l. ford materialiet oppvarmes.

Service og vedlikehold

Vedlikethold og rengjøring

För alle arbeider på elektroverktøyet utføres ma støpselet trekkes ut av stikkontakten.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.

Rengjør sagbladfestet med jevne mellomrom. Ta da sagbladet ut av elektroverktøyet og bank elektroverktøyet svakt på en plan flate.

En sterk tilsmussing av elektroverktoyet kan fore til funksjonsfeit. Sag derfor ikke sterkt stovutviklende materialer nedenfra eller over hodet.

Ved ekstreme bruksvilkár kan det ved beareridelse av metall sette seg lededyktig stovinne i elektroverktoyet. Beskyttelsesiolasjonen til elektroverktoyet kan innskrenkes.Det anbefales i slike tilfeller a bruke etstasjonert avsugingsanlegg, ofte a blasegjennom ventilasjonsspaltene og bruke en jordfeilbryter.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle sviktke, mA reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forrespørsler og reservedelsbestillinger
må du oppgi det 10-sifrede produktnummeret
som er angitt på elektroverktøyets typeskilt.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold avproduktet ditt og reservedelene.Deltegninger og informasjoner om reservationeder finner du ogsa under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved sporsmal om kjop, bruk og innstilling avprodukter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel: [phone]

Faks: + 47 (6487) 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktoy i vanlig soppel!

Jf. det europeiske direktivet 2002/96/EF veder. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må

gammelt elektroverktøy som ikke longer kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbarebatterier:

Ikke kast batterier i vanlig soppel, ild eller vann. Batterier kal samles inn, resirkuleres eller deponeres pa en miljøvenlig mæte.

Kun for EU-land:

Defekte aller oppbrukte batterier må resirkuleres iht. direktiv 91/157/EØF.

Rett til endringer forbeholds.

Turvallisuusohjeita
