GEBRUIKSAANWIJZING PST BOSCH

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Ppwtuno oynyovxphonc
tr Original isletme talimati

2

Deutsch. 6

English. Page 19

Français.. Page 31

Espanol . 43

Portugues . 56

Italiano 69

Nederlands.. 82

Dansk . 95

Svenska. Sida 106

Norsk. Side 117

Suomi . 128

Eληνικά Σελδα 139

Türkce Sayfa 152

4

1 609 929 N32 | (10.12.08)
Bosch Power Tools

5

F

G

H

Bosch Power Tools

1609 929 N32 | (10.12.08)

6 | Deutsch

Sicherheitshinweise

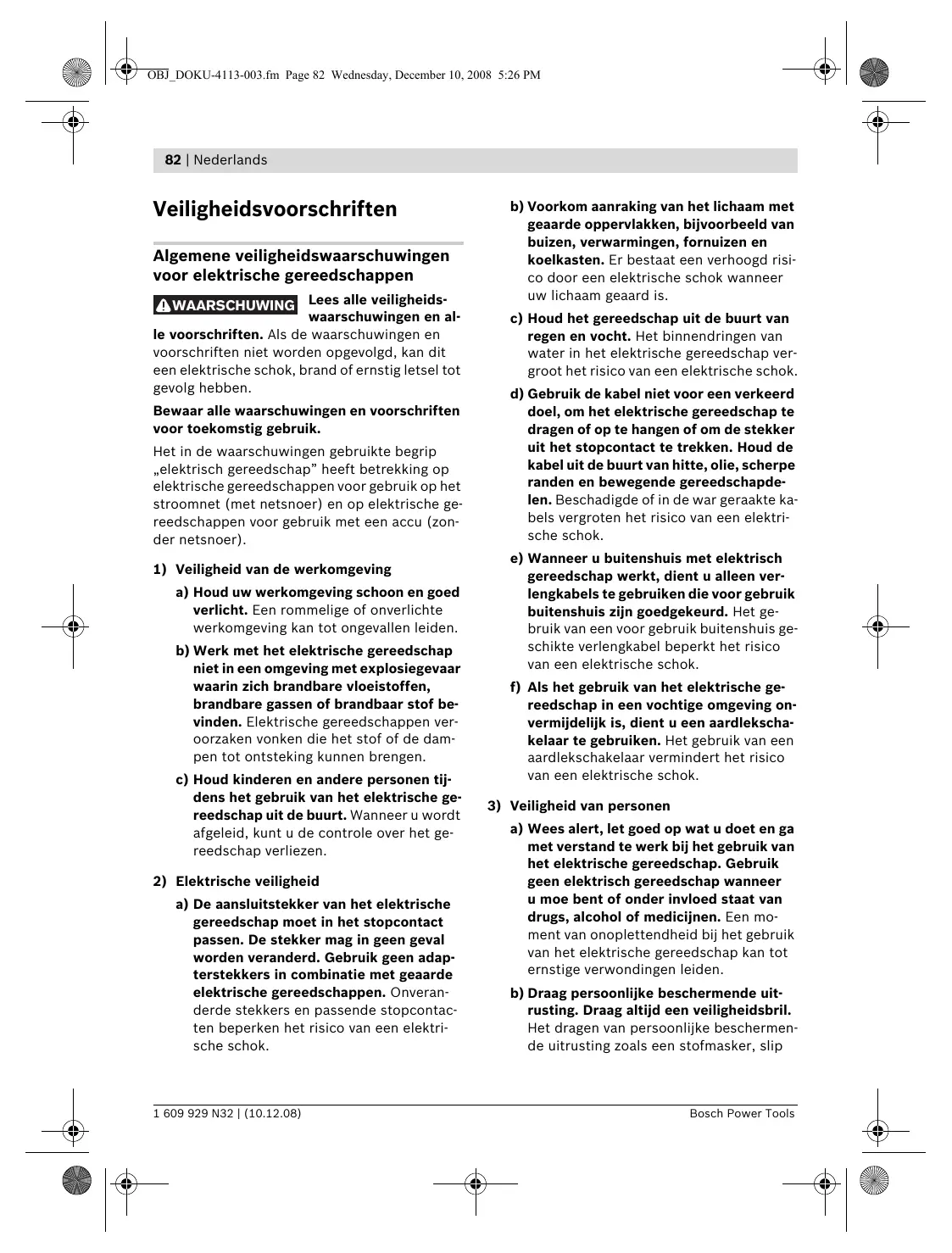

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en al

le voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru worden afgeleid,kest u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wonneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligkeit van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mom- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemende uitrusting. Draag altijd een veiligeidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slip

vaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.

c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtigige lichaams-houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in on-verwachte situatives beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wanner stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap.

Met het passende elektrische gereed-schap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereed-schap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegegt.Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zich en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich gaarlijk wonneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodenig gebroken of beschadigd zichn dat de werking van het elektrische gereedschap nudelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snug vast en+zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let.daar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassin-gen kan tot gevaarlijke situaties leiden.

84 | Netherlands

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor decoupeerzagen

Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigendstromkabel kan raken. Contact met een onder spanning staande leiding kan ook metalendelen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd uw handen uit de buurt van deplaats waar worden gezaagd. Grijp Niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Let erop dat de voetplaat 7 bij het zagen stabeli ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.
Schakel het elektrische gereedschap na beeindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.

Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zich. Verbogen of nietscherpe zaagbladen können breken of een terugslag veroorzaken.
Rem het zaagblad na het uitschakelen nicht af door er aan de zijkant gegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslagveroorzaken.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade en kan een elektrische schokveroorzaken.
Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doeon.
Houd uw werkplek schoon. Materiaalmengsels bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of explodingen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekkeruit het stopcontact als de kabelijdens dewerkzaamheden worden beschadigd.Beschadigde kabels vergroten het risico van een elektrische schok.

Veiligheidsvoorschriften voor laserapparaten (PST 800 PEL/PST 900 PEL)

Voorzichtig - wonneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden.
Maak waarschuwingsstickers op elektrisch gereedschap nooit onleesbaar.

Laserstraling klasse 2M
Kijk Niet in de straal en kijk Niet rechtsstreeks met optische instrumenten maar de straal.

Richt de laserstraal Niet op personen of dieren en kijk zichl nicht in de laserstraal. Dit elektrische gereedschap produeert laserstralen van de laserklasse 2M volgens IEC EN 60825-1. Recht

streeks in de laserstraal kijken - in het bijzonder met optisch bundelende instrumenten zoals een verrekijker enz. - kan het oog beschaden.

Gebruik de laserbril nicht als veiligheidsbril. De laserbril dient voor het better herkennen van de laserstraal, maarields geen beschering gegen de laserstralen.
- Gebruik de laserbril Niet als zonnebril en Niet in het verkeer. De laserbril biedt geen volledige bescherming gegen ultravioletstra-len en vermindert de waarneming van kleuren.
Laat kinderen het elektrische gereedschap nicht zonder toezicht gebruiken. Anders kunnen Personen worden verblind.
Verwijder de lasermodule van het elektrische gereedschap wonneer u het elektrische gereedschap stationair gebruikt of een werkstuk van onderen zaagt. Bij deze werkzaamheden kutu gemakkelijk door de laseraal verblind worden.

Functiebeschrijving

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen met een verstekhoek tot 45^ . De adviezen voor zaagbladen要去en in acht worden genomen.

86 | Netherlands

Informatie over geluid en trillingen

		PST 700 PE	PST 800 PEL	PST 900 PEL
Meetwaarden bepaald volgens EN 60745.
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend
Geluidsdrukniveau	dB(A)	85	85	85
Geluidsvermogenniveau	dB(A)	96	96	96
Onzekerheid K=	dB	3	3	3
Draag een gehoorbescherming.
Totale trillingswaarden (vectorsom van drieRCTingen) bepaald volgens EN 60745:
Zagen van hout:
Trillingsemissiewaarde ah	m/s2	8,5	9,5	7
Onzekerheid K	m/s2	<2,5	<2,5	<2,5
Zagen van metaalplaat:
Trillingsemissiewaarde ah	m/s2	8	5,5	5
Onzekerheid K	m/s2	<2,5	<2,5	<2,5

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met dearend waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duide-lijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Technische gegevens

Decoupeerzaag	PST 700 PE	PST 800 PEL	PST 900 PEL
Zaaknummer	3 603 C51 1..	3 603 C52 1..	3 603 C53 1..
Lasermodule	-	●	●
Regeling aantal zaagbewegingen	●	-	-
Vooraf instelbaar aantal zaagbewegingen	-	●	●
Pendelbeweging	●	●	●
Opgenomen vermogen	W 600	620	650
Afgegeben vermogen	W 330	340	360
Onbelast aantal zaagbewegingen n0 min-1	500-3100	500-3100	500-3100
Zaagbeweging	mm 23	23	23
Max. zaagdiepte
- in hout mm	70	80	90
- in aluminium mm	12	15	20
- in staal (ondelegeerd) mm	5	6	10
Zaaghoek (links/rechts) max. °	45	45	45
Gewicht volgens EPTA-Procedure 01/2003 kg	2,1	2,1	2,2
Isolatieklasse	☐/II	☐/II	☐/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Lasermodule (PST 800 PEL/PST 900 PEL)

Laserklasse		2M
Lasertype	nm	650
	mW	<1
Bedrijfs- en bewaartem- peratuur	°C	0…+40
Batterijen		3 x 1,5 V (LR44)

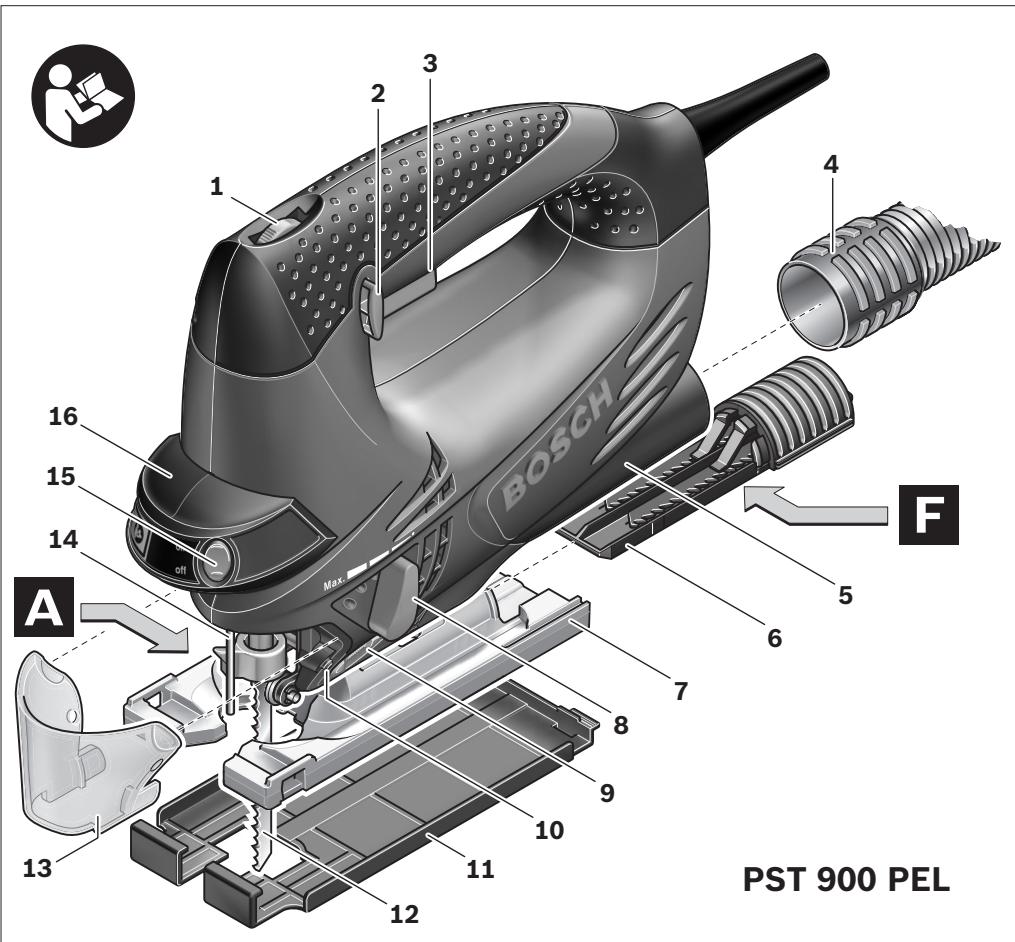

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Stelwiel vooraf instelbaar,aantal zaagbewegingen (PST 800 PEL/PST 900 PEL)
2 Blokkering van de aan/uit-schakelaar
3 Aan/uit-schakelaar

4 Afzuigslang*
5 Afzuaigaansluiting

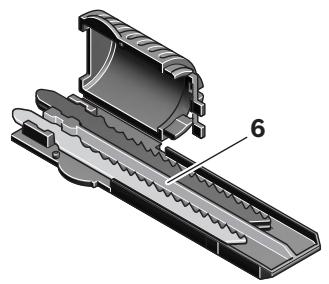

6 Zaagbladendepot
7 Voetplaat
8 Instelhendel pendelbeweging
9 Schakelaar voor spanenblaasvoorziening

10 Nokken voor opname beschermkap
11 Glijvoet (PST 900 PEL)
12 Zaagblad*
13 Beschermkap voor afzuiing*
14 Bescherming gegen aanraken
15 Aan/uit-schakelaar laserlijn (PST 800 PEL/PST 900 PEL)
16 Lasermodule (PST 800 PEL/PST 900 PEL)
17 Batterijen (PST 800 PEL/PST 900 PEL)
18 Deksel van batterijvak (PST 800 PEL/PST 900 PEL)
19 Vergrendeling van het batterijvakdeksel (PST 800 PEL/PST 900 PEL)

88 | Nederlands

20 Laser-waarschuwingsplaatje (PST 800 PEL/PST 900 PEL)
21 Opening voor laserstraal (PST 800 PEL/PST 900 PEL)
22 Laserbril
23 Zaaghouder
24 SDS-hendel voor ontgrendeling van zaagblad
25 Steunwiel
26 Antisplinterplaatje

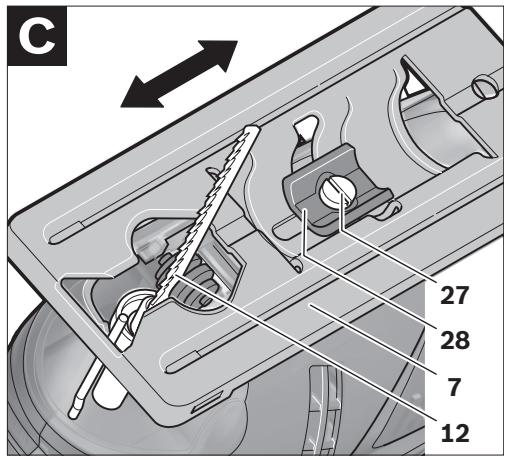

27 Schroef (PST 700 PE/PST 800 PEL)
28 Voetplaathouder (PST 700 PE/PST 800 PEL)

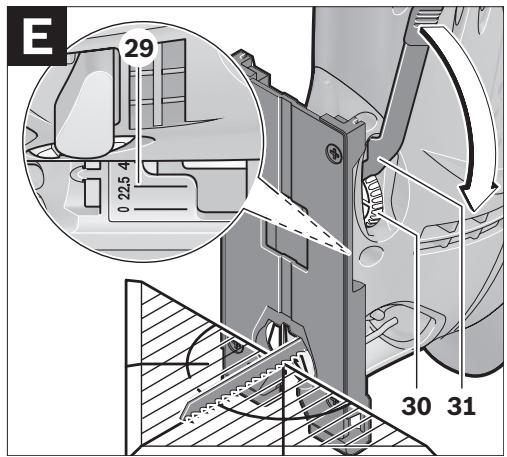

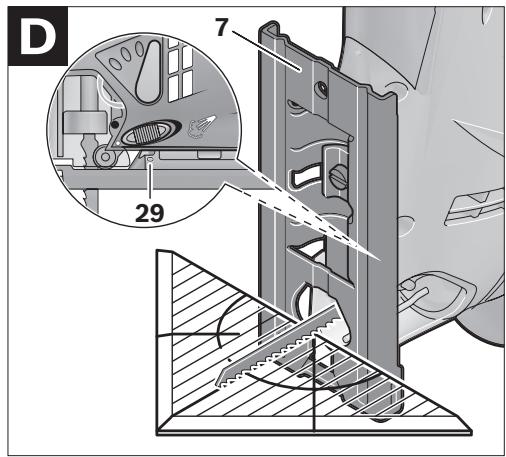

29 Schaalverdeling verstekhoek
30 Stelwiel voorspanning voetplaat (PST 900 PEL)
31 Spanhendel voor de voetplaat (PST 900 PEL)

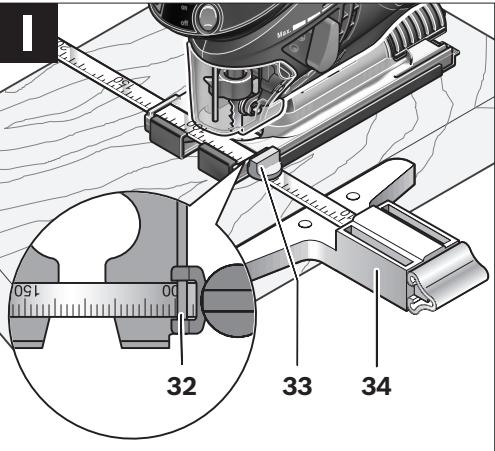

32 Geleiding voor de parallelgeleider
33 Vastzetschroef van de parallelgeleider
34 Parallelgeleider met cirkelsnijder

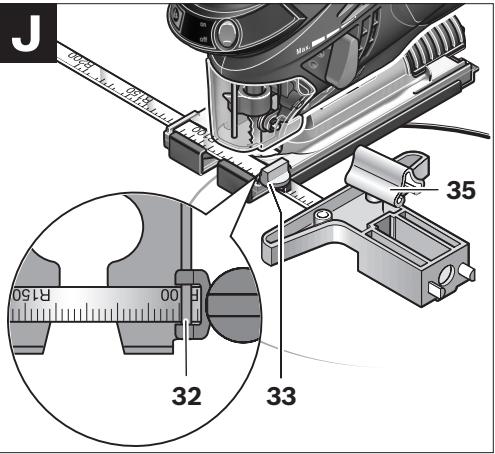

35 Centreerpunt van de parallelgeleider*

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Conformiteitsverklaring C

PST 700 PE: Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

PST 800 PEL/PST 900 PEL: Wij verklaren als al-leen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documen- ten: EN 60745, EN 60825-1 volgens de bepalin- gen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Zaagblad inzetten of verrangen

Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht). Het zaagblad mag nicht longer zijn dan nodig is voor de gewenste zaagsnede.

Gebruik voor het zagen van nauwe bochten een smal zaagblad.

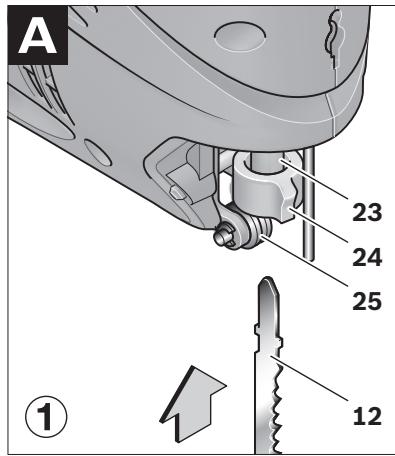

Zaagblad inzetten (zie afbeelding A1)

Verwijder indien nodig de beschermkap 13 (zie „Beschermkap").

Duw het zaagblad 12 met de tanden in de zaagrichting totdat het vastklikt in de zaaghouder 23. De SDS-hendel 24 springt automatisch maar achteren en het zaagblad worden vergrendeld. Duw de hendel 24 Niet met de hand maar achteren. Anders=kunt u het elektrische gereed-schap beschadigen.

Let er bij het inzetten van het zaagblad op dat de rug van het zaagblad in de groef van het steunwiel 25 ligt.

Controller of het zaagblad stevig vastzit.

Een los zaagblad kan uit de zaaghouder val- len en kan u verwonden.

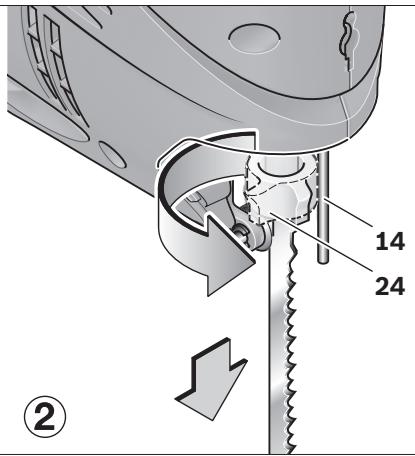

Zaagbladuitwerpen (zieafbeeldingA2)

Houd het elektrische gereedschap bij het uitwerpen van het zaagblad zo, dat er geen personen of dieren gewond worden door het uitgeworpen zaagblad.

Draai de SDS-hendel 24 in de richting van de aanraakbeveiliging 14 maar voren. Het zaagblad worden losgemaakt en uitgeworpen.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie mettoevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een stofafzüig.
  Zorg voor een goede ventilatie van de werkplek.
  Er wordt geadviseerd om eenademasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Beschemkap

Monteer de beschemkap 13 voordat u het elektrische gereedschap op een stofafzuiiging aansluit.

Zet de beschermkap van voren zo in, dat de uitsparingen van de kap in de nokken 10 van het machinehuis vastklikken.

Verwijder de beschermkap voor werkzaamheden zonder stofafzuiig ing en voor verstkzaagwerkzaamheden.Trek waarvoordes beschermkap een beetje uit elkaar en verwijder dezeervolgens naar voren.

Stofafzuiigangsluiten

Steek een afzuigslang 4 (toebehoren) op de afzuigadapter 5. Verbind de afzuigslang 4 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

Schakel de spanenblaasvoorziening uit nadat u de stofafzuing aangesloten heeft (zie „Spanenblaasvoorziening").

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Lasermodule

(PST 800 PEL/PST 900 PEL)

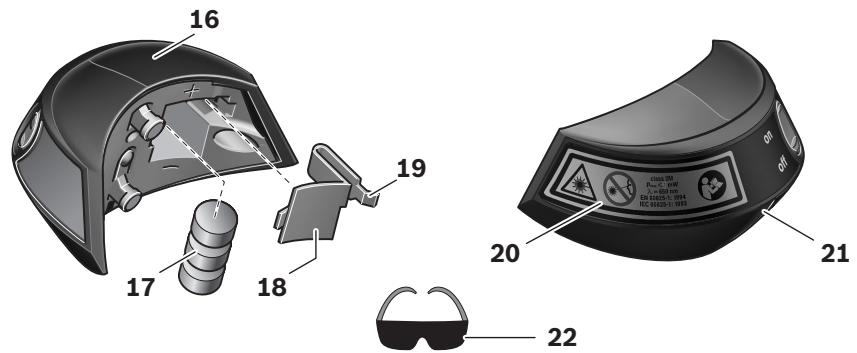

Batterijen lasermodule inzetten of verrangen

Plaats voor de eerste ingebruinkeming de meegeleverde batterijen 17 in de lasermodule 16.

Als u het batterijvakdeksel 18 wilt openen, trekt u aan de vergrendeling 19 en verwijdert u het batterijvakdeksel. Plaats de batterijen. Let waar bij op de juiste poolaansluitingen overeenkomstig de afbeelding in het batterijvak.

Vervang alsld alle drie de batterijen 17 tegelijkkertijd. Gebruik alleen batterijen van het type LR44 van bezelfde fabrikant en met bezelfdecapaciteit.

Lasermodule aanbrengen of verwijderen

Steek de lasermodule 16 met de nokken van de binnenkant in de uitsparingen op het machinehuis van het elektrische gereedschap en schuif de module tot aan de aanslag maar anderen.

Als u de lasermodule wilt verwijderen, duwt u de module waar boven en neemt u deze van het machinehuis.

90 | Netherlands

Verwijder de lasermodule van het elektrische gereedschap wonneer u het elektrische gereedschap stationair gebruikt of een werkstuk van onderen zaagt. Bij deze werkzaamheden kutu gemakkelijk door de laserstraal verblind worden.

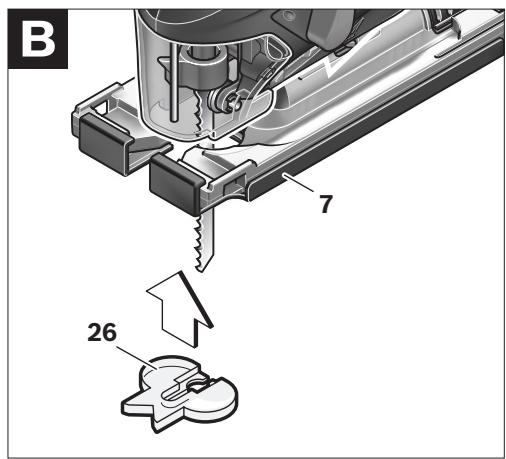

Antisplinterplaatje (zie afbeelding B)

Het antisplinterplaatje 26 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0^ worden gezruikt. De voetplaat 7 mag bij het zagen met het antisplinterplaatje Niet maar afterwards worden verplaatst voor het zagen tot aan opstaande randen.

Druk het antisplinterplaatje 26 van onderen in de voetplaat 7.

PST 900 PEL: Bij gebruik van de glijvoet 11 wordt het antisplinterplaatje 26 Niet in de voetplaat 7, maar in de glijvoet geplaatst.

Glijvoet (PST 900 PEL)

Bij de bewerking van kwetsbare oppervlakken kunt u de glijvoet 11 op de voetplaat 7 plaatsen, om krassen op het oppervlak te voorkomen.

Als u de glijvoet wilt aanbrengen, maakt u deze 11 vooraan aan de voetplaat 7 vast, drukt u hem achteraan omhoog en LAST u hem vastklikken.

Gebruik

Functies

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Pendelbeweging instellen

Dankzij de in vier standen instelbare pendelbeweging kennun zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal.

Met de instelhendel 8 kunt u de pendelbeweging ook verwijl het elektrische gereedschap loopt instellen.

geen pendelbeweging

kleine pendelbeweging

gemiddelde pendelbeweging

grote pendelbeweging

De optimale pendelbeweging voor de gewenste toepassing(Intu proefondervindelijk bepalen. Daar bij gelden de volgende adviezen:

Hoe fjiner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, of deze moet eventueel helemaal worden uitgeschakeld.
Schakel bij de bewerking van dunne materiai- len (bijv. metaalplaat) de pendelbeweging UIT.
- Werk in harde materialen (bijv. staal) met eenkleine pendelbeweging.
In zachtematerialen en bij het zagen van hout in de richting van de nerf kunt u met maximale pendelbeweging werken.

Verstekhoek instellen

De voetplaat 7 kan voor verstkzaagsneden tot 45^ maar rechts of maar links worden gedraaid.

Verwijder de beschermkap 13 (zie „Beschemkap") en trek het zaagbladendepot 6 UIT de voetplaat 7.

PST 700 PE/PST 800 PEL

(zie afbeeldingen C-D):

• Draai de schroef 27 los en duw de voetplaat 7 iets in de richting van de afzuigadapter 5.
• Voor het instellen van nauwkeurige verstekhoeken heeft de voetplaat rechts en links vastklikpunten bij 0^ , 22,5^ en 45^ . Draai de voetplaat 7 volgens de schaalverdeling 29 in de gewenste stand. Andere verstekhoekenkest u met een hoekmeter instellen.
  Duw de voetplaat 7 verwolgens tot aan de aanslag in de richting van het zaagblad 12.
  Draai de schroef 27 weer vast.

PST 900 PEL (zie afbeelding E):

• Open de spanhendel 31 van de voetplaat en schuif de voetplaat 7 iets in de richting van de afzuigadapter 5.
• Voor het instellen van nauwkeurige verstkhoeken heeft de voetplaat rechts en links vastklikpuntern bij 0^ , 22,5^ en 45^ . Draai de

voetplaat 7 volgens de schaalverdeling 29 in de gewenste stand. Andere verstekhoeken kunt u met een hoekmeter instellen.

Duw de voetplaat 7 verwolgens tot aan de aanslag in de richting van het zaagblad 12.
- Sluit de spanhendel 31 om de voetplaat in de ingestelde positie te vergrendelen.

De beschemkap 13 en het antisplinterplaatje 26+kennen bij verstkzaagwerkzaamheden Niet worden gebruikt.

Voetplaat verstellen

Voor het zagen tot aan opstaande randen kut u de voetplaat 7aar achteren verplaatsen.

Trek het zaagbladendepot 6 UIT de voetplaat 7. PST 800 PEL/PST 900 PEL: Verwijder indien nodig de lasermodule 16.

PST 700 PE/PST 800 PEL (zie afbeelding C):

• Draai de schroef 27 los en duw de voetplaat 7 cervolgens tot aan de aanslag in de richting van de afzuigadapter 5.
  Draai de schroef 27 weer vast.

PST 900 PEL (zie afbeelding E):

• Open de spanhendel 31 van de voetplaat en schuif de voetplaat 7 tot aan de aanslag in de richting van de afzuigadapter 5.
• Sluit de spanhendel 31 om de voetplaat in de ingestelde positie te vergrendelen.

Zagen met een verplaatste voetplaat 7 is alleen möglichk met een verstekhoek van 0^ .Bovendien mogen de parallelgeleider met de cirkelsnijder 34 (toebehoren) en het antisplinterplaatje 26 Niet worden gezruikt.

Voorspanning van voetplaat veranderen (PST 900 PEL)

Met het stelwiel 30 kan de voorspanning van de spanhendel 31 voor de voetplaat worden veranderd.

Zit de voetplaat 7 na het sluiten van de hendel Niet vast, open dan de spanhendel en draai het stelwiel voor de voorspanning in de richting „+".

Kan de voetplaat na het openen van de spanhendel Niet of slechts moeilijk worden versteld, draai dan het stelwiel in de richting „-".

Spanenblaasvoorziening

Met de luchtstroom van de spanenblaasvoorzie-ning 9 kan de zaaglijk vrij van spanen worden gezhonden.

Spanenblaasvoorziening inschakelen: Schuif voor werkzaamheden met eenGPCsponaafname in hout, kunststof enz. de schakelaar 9 in de richting van de afzuiagaansluiting.

Spanenblaasvoorziening uitschakelen: Schuif voor werkzaamheden in metaal en bij een aangesloten stofafzuing de schakelaar 9 in de richting van het zaagblad.

Ingebruinkeming elektrisch gereedschap

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gezruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschake-len drukt u op de aan/uit-schakelaar 3.

Voor het vergrendelen van de aan/uit-schakelaar 3 houd u de schakelaar ingedrukt en duwt u de blokkering 2 maar rechts of maar links.

Als u het elektrische gereedschap wilt uitschakelen laut u de aan/uit-schakelaar 3 los. Als de aan/uit-schakelaar 3 vergrendeld is, drukt u de schakelaar eerst in en laut u deze verrolgens los.

Bij langdurige werkzaamheden met eenklein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Werp het zaagbladuit en laat het elektrische gereedschap ca. 3 min met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.

92 | Netherlands

Aantal zaagbewegingen regelen of vooraf instellen

PST 700 PE: Door toe- of afnemende druk op de aan/uit-schakelaar 3 kut u het aantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen. Als de aan/uit-schakelaar 3 vergrendeld is, kan het aantal zaagbewegingen nicht worden verminderd.

PST 800 PEL/PST 900 PEL: Met het stelwiel vooraf insteelaar aantal zaagbewegingen 1 kunt u het aantal zaagbewegingen vooraf instellen en tijdens het gebruik veranderen.

1-2: Klein aantal zaagbewegingen
3-4: gemiddeld aantal zaagbewegingen
5-6: groot aantal zaagbewegingen

Het vereiste aantal zaagbewegingen is afhankelijk van het materiaal en de werkomstandigeden en kan proefsgewijs worden vastgesteld.

Geadviseerd worden om het aantal zaagbewegen te verminderen als het zaagblad op het werkstuk worden geplaatst en bij het zagen van kunststof en aluminium.

Ingebruikneming lasermodule (PST 800 PEL/PST 900 PEL)

Richt de laserstraal Niet op Personen of die- ren en kijk zichniet in de laserstraal, ook nicht vanaf een grote afstand.

Om de laser in te schakelen, drukt u boven op de schakelaar 15 (on").

Om de laser uit te schakelen, drukt u onder op de schakelaar 15 ( „off“).

Schakel de laser onmiddelijk na elk gebruik\ weeruit. Bij het omgaan met de lasermodule\ (apart of gemonteerd)kest u door de laserstraal verblind worden.
Verwijder de lasermodule van het elektrische gereedschap wonneer u het elektrische gereedschap stationair gebruikt of een werkstuk van onderen zaagt. Bij deze werkzaamheden kutu gemakkelijk door de laserstraal verblind worden.

Na ca. 10 minutes gebruiksduur worden de laser automatisch uitgeschakeld.

Tips voor de werkzaamheden

• Gebruik bij het bewerken vankleine of dunne werkstukken altijd een stabiele ondergrond of een zaagtafel (toebehoren).

Lasermodule (PST 800 PEL/PST 900 PEL)

De montage van de lasermodule 16 op het elektrische gereedschap is aan te raden wanner u langs een reeds gemarkeerde zaaglijk wilt zagen. Plaats de lasermodule op het elektrische gereedschap (zie „Lasermodule aanbrengen of verwijderen") en volg bij het zagen met de laserlijn de gemarkeerde zaaglijk.

Bij het zagen onder ongunstige omstandigheden (bijvoorbeeld fel zonlicht)kest u de zichtaar- heid van de laserlijk door het gebruik van de laserbril 22 (toebehoren)verbeteren.

Gebruik de laserbril Niet als veiligheidsbril.
De laserbril dient voor het better herkennen van de laserstraal, maar biédt geen beschering gegen de laserstralen.
- Gebruik de laserbril Niet als zonnebril en Niet in het verkeer. De laserbril biedt geen volledige bescherming gegen ultravioletstra-len en vermindert de waarneming van kleuren.

Zaagbladendepot (zie afbeelding F)

In het zaagbladendepot 6(Intt u maximaal acht zaagbladen met een lenghte tot 110 mm bewaren. Leg de zaagbladen met de enkelnokkenschacht (T-schacht) in de waarvoor voorziene uitsparing van het zaagbladendepot. Er kuren maximaal vier zaagbladen boven elkaar liggen.

Sluit het zaagbladendepot en duw het tot aan de aanslag in de uitsparing van de voetplaat 7.

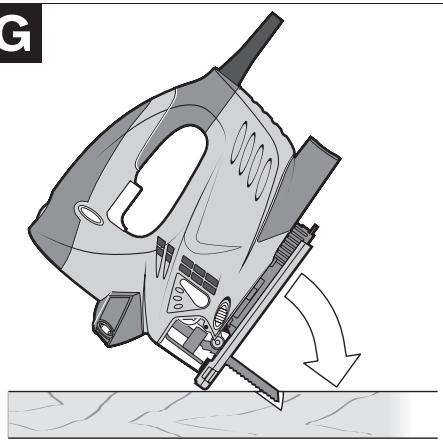

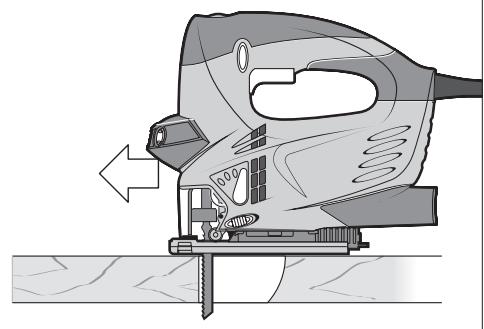

Invalend zagen (zie afbeeldingen G-H)

Alleen zachte materialen als hout en gips-karton mogen invalidend worden gezaagd.

Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen möglichk met een verstekhoek van 0^

Zet het elektrische gereedschap met de voorste rand van de voetplaat 7 op het werkstuk,+zonder dat het zaagblad 12 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een re

geling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig gegen het werkstuk en LAST het zaagblad langzaam in het werkstuk invaliden.

Zodra de voetplaat 7 met het hele oppervlak op het werkstuk ligt, zaagt u langs de gewenste zaaglijk verder.

Parallelgeleider met cirkelsnijder (toebehoren)

Voor werkzaamheden met de parallelgeleider met cirkelsnijder 34 (toebehoren) mag de dikte van het werkstuk maximaal 30~mm bedragen.

Parallel zagen (zie afbeelding I): Draai de vastzetschroef 33 los en duw de schaalverdeling van de parallegeleider door de geleiding 32 in de voetplaat. Stel de gewenste zaagbreedte als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 33 vast.

Cirkels zagen (zie afbeelding J): Plaats de vast-zetschroef 33 aan de andere,zijde van de paral-gelgeider. Duw de schaalverding van de pa-rallepgeider door de geleiding 32 in de voetplaat. Boor een gat in het midden van de uitsparing die u in het werkstuk wilt zagen. Steek de centreerpunt 35 door de inwendige opening van de parallelgeider en in het geboorde gat. Stel de radius als schaalverdingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 33 vast.

Koel- en smeermiddel

Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglij koel- resp. smeermiddel aan te brengen.

Onderhoud en service

Onderhoud en reiniging

Trek.altijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengingen algid schoon om goed en veilig te werken.

Reinig de zaagbladopname regelmatig. Neem waar voor het zaagblad uit het elektrische gereedschap en klop het gereedschaplicht op een egaal oppervlak uit.

Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag waarom materialen waar bij veel stof vrijkomt Niet van onderen of boven het hoofd.

Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschapterechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijkkeGeVallen raadzaam een stationaire afzuginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen.

Smeer het steunwiel 25 af en toe met een druppel olie.

Controleer het steunwiel 25 regelmatig. Als het steunwiel versleten is, moet het door een erken de Bosch-klantenservice worden verrangen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verwangingsonderdelen alkijt het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

94 | Nederlands

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekeningen en informatie over verwangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onske klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgi en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtig in na

tionalrrechtmoetenietmeebruikbare elektrische gereedschappenapartwordeningezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accu's en batterijen:

Gooi accu's of batterijen Niet bij het huisvuil en evenmin in het vuur of het water. Accu's en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd.

Alleen voor landen van de EU:

Volgens richtlij 91/157/EEG要去en defecte of versleten accu's en batterijen worden gerecycled.

Wijzigingen voorbehonden.
