KASUTUSJUHEND Xo 10 NC Collomix

ET Algupärane kasutusjuhend Akumikser

hexafix® hexafix® max. Ø 120 mm

1. 2. Colloamix 38 V UL-Power 1. Colloamix 38 V UL-Power

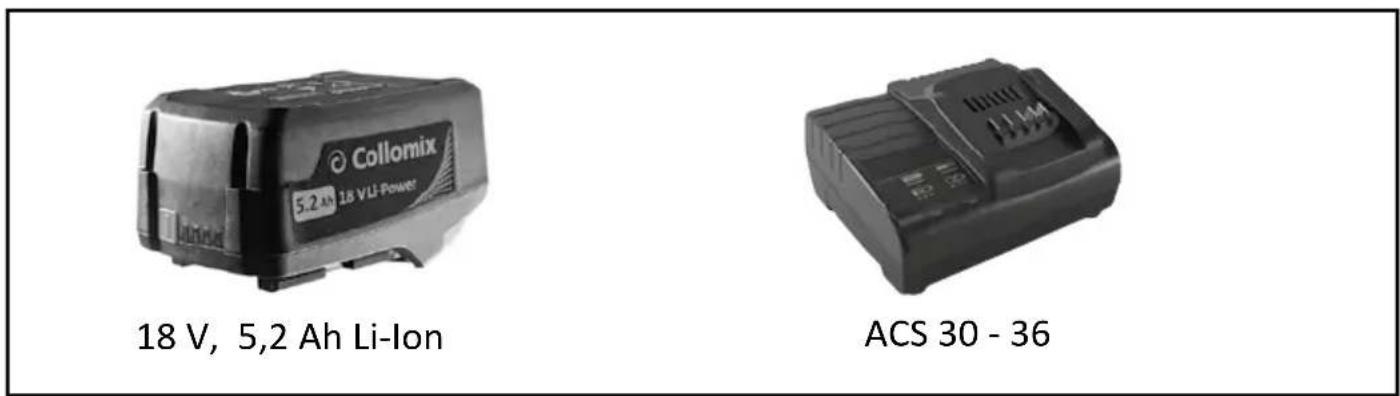

18 V, 5,2 Ah Li-Ion Collomix 5.2 Ah 18 VLI-Power ACS 30 - 36

Technische Daten

Xo 10 NC

Tühikäigu pöörlemissagedus - 760 min ^-1

Pöörlemissagedus koormuse all - 640 min ^-1

Seguri maksimaalne läbimõõt 120 mm

Segamiskogus - 40 Ltr.

Kaal 4,2 kg

Liitiumioonakudel „Li-Power“ - 18 V, 5,2 Ah Metabo

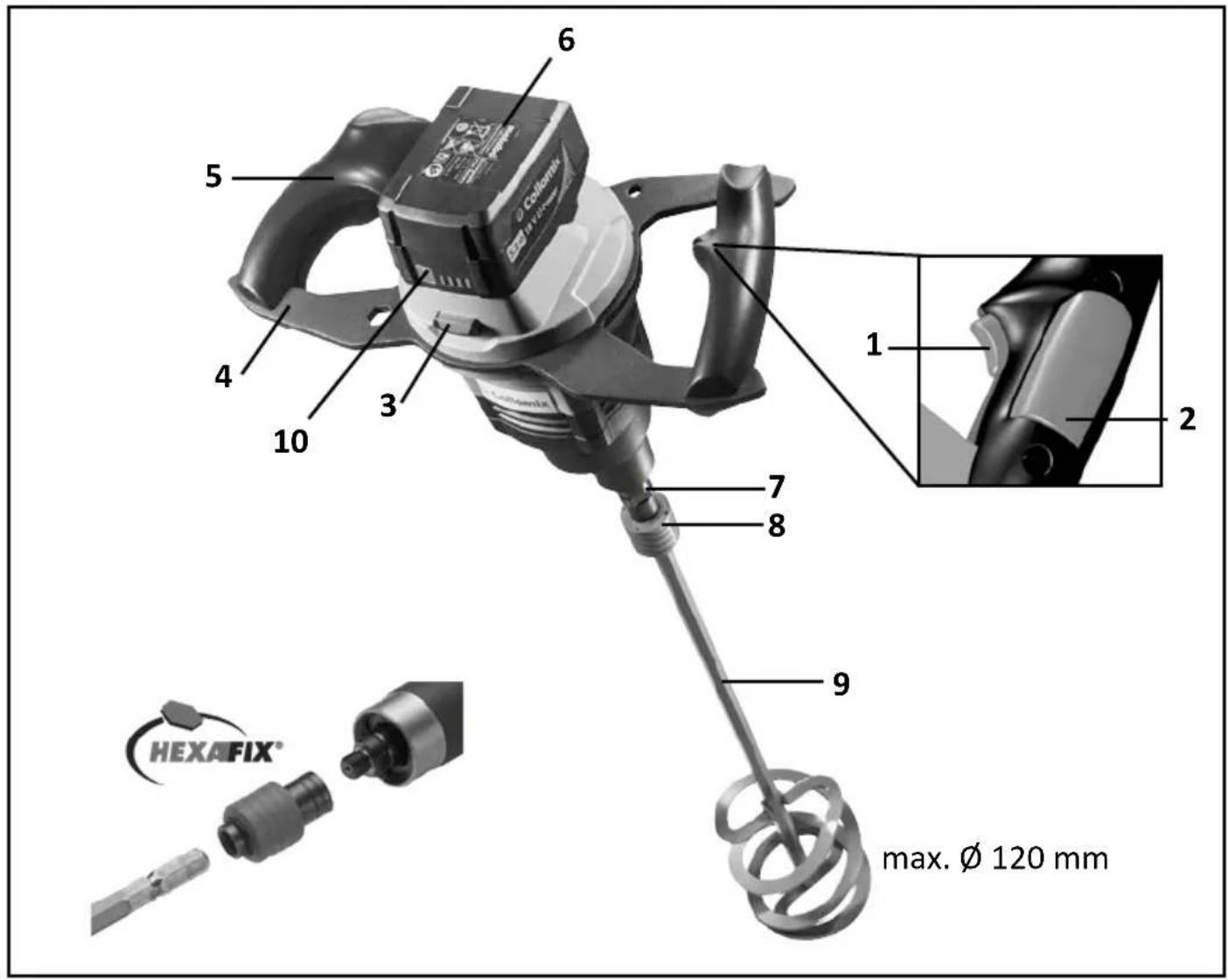

Masinaelemendid

1 Toitelüliti vabasti
2 Toitelüliti
3 Akuvabasti
4 Metallraam
5 Käepidemed
6 Aku
7 Segamisvöll
8 HEXAFIX-muhv
9 Segisti
10 Tootlikkuse näidu nupp

Lugege enne masina kasutuselevõttu kasutusjuhendit ja järgige seda!

Kandke töötamise ajal kaitseprille ja kuulmiskaitset.

Soovitav on intensiivset tolmu tekitavate tööde juures kanda tolmumaski.

Kandke töötamisel kaitsekindaid.

CE - vastavusdeklaratsioon

Me kinnitame omal vastutusel, et käesolev toode on kooskõlas järgmiste standardite või normidega: EN ISO 12100:2010; EN 55014-1:2006+A1:2009; EN 55014-2:1997+A1:2001+A2:2008; 60745-1:2009+A11:2010 vastavalt direktiivide 2014/30/EU, 2006/42/EÜ, 2011/65/EU sätetele.

Gaimersheim, 2017-05-03

Alexander Essing

Ärijuht

Tehnilised dokumendid saata:

Collomix GmbH

Müra- ja vibratsiooniväärtused

Mööteväärtused saadud standardi EN 62841-2-10:2016 järgi. Seadme A-klassi müratase on tavaliselt:

	Helirõhk L_pA [dB(A)]	Müratase L_WA [dB(A)]
Xo 10 NC 76	dB(a) 87 dB(A)
	Hälve K = 3 dB

Võngete koguväärtus (mineraalsete materjalide segamisel)

	Emissiooniväärtus an[m/s2]
Xo 10 NC 0	6 m/s2
	Vibratsioon K = 1,5 m/3

Antud mõõteväärtused kehtivad uute seadmete kohta. Müra- ja vibratsiooniväärtused muutuvad igapäevase kasutamise käigus.

i MÄRKUS

Käesolevas juhendis märgitud vibratsioonitaset on möödetud vastavalt standardiga EN 62841 normitud möötmismeetodile ja seda saab kasutada ka elektritööriistade vördlemiseks. See sobib ka vibratsioonikoormuse eelnevaks hindamiseks. Antud vibratsioonitase esindab elektritööriista peamisi rakendusi. Kui elektritööriista kasutatakse siiski teiste rakenduste korral, koos kõrvalekalduvate lisaseadmetega või ebapiisava hooldusega, võib vibratsioonitase kõikuda. See võib oluliselt suurendada vibratsioonikoormust kogu tööaja jooksul.

Vibratsioonikoormuse täpseks hindamiseks tuleks arvesse võtta ka aegu, mil seade on välja lülitatud või töötab küll, aga ei ole tegelikult kasutuses. See võib oluliselt vähendada vibratsioonikoormust kogu tööaja jooksul.

Seadmespetsiifilised Ohutusjuhised

HOIATUS: lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine vöib pöhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke köik ohutusjuhised ja juhendid alles.

Seadmega ohutu töötamine on võimalik ainult siis, kui loete kasutusjuhendi ja ohutusjuhised täielikult läbi ja järgite juhiseid täpselt. Masinat tohivad kasutada ainult isikud, kes on tutvunud kasutusjuhendi ning tööohutuse ja önnetuste ärahoidmise kohta kehtivate eeskirjadega.

Lisaks tuleb järgida juuresolevaid "üldisi usjuhiseid".

▶ Seadet ei tohi kasutada plahvatusohtliku atmosfääriga keskkonnas. Ärge segage kergesti süttivaid lahusteid või lahusteid sisaldavaid aineid leekpunktiga alla 21 °C.
Jälgige, et vedelikke ei pritsiks vastu mootorikorpust ning ärge jätke seadet vihma kätte – elektrilöögi oht!

- Ärge puhastage seadet mingil juhul veega – elektrilöögi oht!

▶ Hoidke töötamise ajal seadet alati kahe käega kinni ja tagage selle stabiilne asend.
▶ Enne kasutuselevõttu kontrollige varbkolvi korralikku kinnitust ning laitmatut ringikäimist.
Laske seadmel käivituda ja seisma jääda ainult seguanumas. Tagage seguanuma kindel ja turvaline seismine.

- Ärge pange jooksvate segutööde ajal käsi või esemeid seguanumasse. Muljumisoht!

▶ Oodake, kuni seade või tööriist on seisma jäänud. Pöörlevad tööriistad võivad takerduda ja põhjustada vigastusi või kahjustusi.
Kui müratase töökohal on suurem kui 85 dB (A), kandke kuulmiskaitset!
▶ Segumasinaga töötamisel on soovitav kanda töökindaid ja kaitseprille. Liibuva riietuse kandmine on kohustuslik.

▶ Tervistkahjustava tolmu eest kaitsmiseks segamise ajal kandke tolmumaski. Mõned mineraalained on vähkitekitavad. Kasutage võimalusel tolmuimejat.

Akuseadmete spetsiaalsed ohutusnõuded:

▶ Kaitske akusid niiskuse eest!
▶ Ärge laske akul kokku puutuda tulega!

▶ Ärge kasutage defektseid ega deformeerund akusid!
▶ Ärge võtke akusid koost lahti!
▶ Ärge puudutage aku kontakte ega lühistage neid!
▶ Defektsest liitiumioonakust vöib lekkida veidi happelist, süttivat vedelikku!
Kui akuvedelikku lekib ja see puutub kokku nahaga, peske seda kohta kohe rohke veega. Kui akuvedelikku satub silma, peske silma puhta veega ja minge kohe arsti juurde!
▶ Liitiumioonakude transportimine:

▶ Liitiumioonakude transportimise kohta kehtivad ohtlike veoste transportimise eeskirjad (UN 3480 ja UN 3481). Liitiumioonakude transportimisel järgige parajasti kehtivaid eeskirju. Vajaduse korral hankige teavet oma transpor-diettevöttest.
▶ Transportige akusid ainult juhul, kui nende korpus on kahjustamata ja kui akudest ei leki vede-likku. Transportimiseks võtke aku seadmest välja. Kaitske aku kontakte lühise eest (näiteks isoleerige need kleeplindiga).
▶ Võtke elektritööriista juures tehtavate mis tahes tööde (nt hoolduse, tööriista vahetamise jne) ning aku transportimise ja ladustamise ajaks aku elektritööriistast välja.

ET Sihipärane kasutamine

Masin on möeldud vedelate ja pulbriliste ehitusmaterjalide segamiseks, nagu nt värvid, mört, liim, krohv ja teised sarnased materjalid. Vastavalt materjali konsistentsile ja segatavale kogusele tuleb kasutada sobivat segurit, millel on vastavalt vajalik toime.

Jälgige seguri tüübi valikul (läbimõõt/toime) seadme tehnilisi andmeid. Ebasobiva toime või seguri läbimõõdu valimise tagajärjeks võib olla masina/ajami ülekoormus ja selle tulemusel tekkinud kahjustused. Jälgige palun, et ülalt alla suunaga segamistoimega segur koormab elektritööriista tugevamini kui vastupidise suunaga.

See elektritööriist ei ole möeldud püsirežiimil rakendamiseks.

Masina körgete pöörlemismomentide töttu ei ole puuri kasutamine lubatud.

Masina kasutamine toiduainete töötlemiseks ei ole lubatud.

Masin ei ole möeldud grafiiditolmu sisaldavate materjalide, soolalahuste või virtsa segamiseks. Nende ainete segamine võib masina purustada.

Montaž

Kruvige tööriista pakendis sisalduv HEXAFIX-muhv segamisvölli 5/8"-väliskeermele.

Pange HEXAFIX-ühendusvölliga segisti muhvi sisse, kuni muhv lukustub.

Segisti vabastamiseks või vahetamiseks piisab muhvi manseti tagasitõmbamisest ja segisti vabastatakse kohe.

Hoidke HEXAFIX-muhv puhas ja määrige seda vahetevahel määrdeainega. Nii püsib muhv töökorras.

Töötamine

Hoidke seadet alati kahe käega kinni.

Sisselülitamine

1. 2.

Mida tugevamini toitelülitit vajutada, seda kiiremini seade töötab.

Toitelülitit ei saa blokeerida!

Kõige paremini saab alati töötada sissevajutatud toitelülitiga.

Väljalülitamine

Kui töö on valmis, vabastage toitelüliti.

Vältige seadme tahtmatut käivitamist: lülitage seade aku seadmest väljavõtmise ajaks alati välja.

Tööriista segatavasse ainesse kastmisel ja segatavast ainest väljavõtmisel töötage vähendatud pöörlemissagedusega. Pärast tööriista täielikku sissekastmist suurendage pöörlemissagedus maksimaalseks, et tagada mootori maksimaalne jahutus.

Segamisprotsessi ajal liigutage seadet segamis-nõus. Segage nii kaua, kuni kogu segatav aine on täielikult läbi segatud. Järgige materjali tootja esitatud töötlemiseeskirju.

Mida püdelam on segatav aine, seda suuremad on seadmele mõjuvad pöördemomendijõud. Võtke seda töö ajal arvesse.

Kui töötav segisti puudutab mingit pinda (nt mahuti põhja), võib tekkida tagasilöök.

Aku

Enne seadme kasutamist tuleb aku laadida.

Seadme võimsuse vähenemise korral laadige uuesti akut.

Optimaalne säilitustemperatuur on vahemikus 10...30 °C.

Aku mahtuvuse ammendumisel seade seiskub. Paigaldage seadmesse täielikult laetud aku.

Liitiumioonakudel „Li-Power“ on mahtuvus- ja signaalinäidik (11):

Nupu (10) vajutamisel näidatakse LED-tulede abil laadimistaset.

Kui LED-tuli vilgub, on aku peaaegu tühi ja seda tuleb laadida.

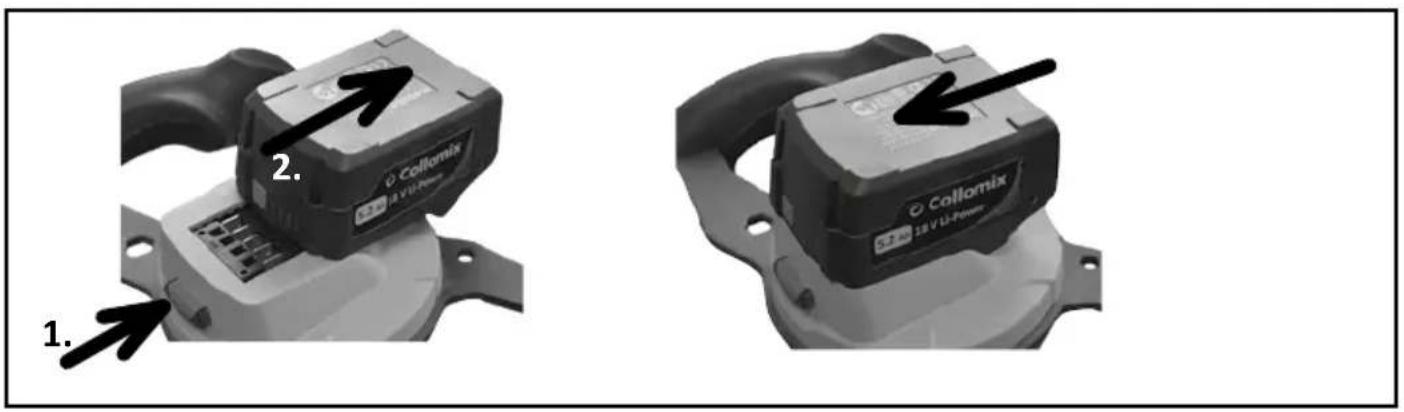

Aku eemaldamine ja paigaldamine

Eemaldamine: vajutage aku vabastamise nuppu (3) ja tömmake aku (6) ettepoole välja.

Paigaldamine: lükake aku (6) sisse, kuni see fik-seerub.

Tööhäire:

Ülekoormuskaitse: seade lülitatakse automaatselt välja. Seade on liiga soe!

Laske seadmel kuni jahtumiseni töötada tühikäigul!

Hooldus ja korrashoid Garantii

Võtke elektritööriista juures tehtavate mis tahes tööde (nt hoolduse, tööriista vahetamise jne) ning aku transportimise ja ladustamise ajaks aku elektritööriistast välja. Toitelüliti tahtmatul käsitsemisel võib tekkida vigastusoht.

Puhastage masin ja segur kohe pärast kasutamist. Seguri puhastamiseks soovitame Collomix MIXER-CLEANi puhastusämbrit.

Fett Grease Graisse Smar

Hoidke HEXAFIXi ühendusdetail puhas ja töökorras.

Pärast tööde löpetamist vötke segur ühendusdetailist välja.

Määrige ühenduskoha kuuskantkinnitust pidevalt sobiva määrdega.

Hoidke õhuavad puhtad ja avatud, tagamaks piisava jahutuse. Kinnised õhuavad põhjustavad masina purunemise.

Jälgige, et toitelüliti ja selle lukustus töötaksid kergesti.

Masin on varustatud iseväljalülituvate harjadega. Minimaalse pikkuse saavutamisel lülitub masin välja. Laske harjasid vahetada klienditeenindusel või Collomixi töökojas.

Laske remonditöid teostada tunnustatud töökojas või Collomixi teeninduses.

Plahvatusjoonised, varuosaloendid ja remonditööde avalduste vormi leiate siit: http://www.collomix.com

Kasutuselt körvaldamine

Seade, tarvikud ja pakend tuleb keskkonnasõbralikult ümber töötada.

Akusid ei tohi ära visata koos olmeprügiga! Andke defektsed või kasutuselt kõrvaldatavad akud ära akusid müüvasse kauplusse!

Vastavalt EÜ direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja selle rakendamisele siseriiklikus öiguses tuleb kasutuskölbmatud elektritööriistad eraldi kokku koguda ja anda ära keskkonnasäästlikuks ringlussevõtuks. Enne kasutuselt körvaldamist tuleb aku elektritööriistas tühjaks laadida. Kaitske aku kontakte lühise eest (näiteks isoleerige need kleeplindiga).

Tarnetingimuste raames tagab tootja garantii vastavalt seaduslikele ja riigispetsiifilistele sätetele. Lisage garantiijuhtumi korral tootele arve või saateleht.

Kolmandate isikute poolt teostatud remonditööd vabastavad meid igasugusest garantiikohustusest. Normist kõrvalekaldumiste korral palume seade meile saata. Kaebusi saab läbi vaadata ainult siis, kui seade saadetakse Collomixi teenindusele lahtivõtmata kujul.

Kahjud, mis tulenevad tavalisest kulumisest, ülekoormusest, asjatundmatust käsitsemisest, sobimatute lisatarvikute kasutamisest või ebapiisavast hooldusest, jäävad garantiikaitsest välja.

Meiega kooskõlastamata ehituslikud ja funktsionaalsed muudatused masina juures kustutavad garantiikaitse ning vastavusdeklaratsiooni kehtivuse.

Muudatused võimalikud
