-близкия оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Sisukord Üldised juhised Enne seadme esmakordset kasutamist lugege läbi see algupärane kasutusju- hend ning Kärcheri kõrgsurvepesuri ka- sutusjuhend ja ohutusjuhised, millega seadet kasutama hakatakse. Toimige sellele vastavalt. Hoidke kõik brošüürid hilisemaks kasutamiseks või järg- mise omaniku tarbeks alles. Ohutusjuhised 몇 ETTEVAATUS ● Ärge võtke seadet käiku, kui seadme läheduses on teisi inimesi või loomi. ● Lülitage pärast puhastustööde lõpetamist kõrgsurve- pesur välja ja lahutage seade kõrgsurvepüstolist en- ne seadme kontrollimist või hooldamist. ● Vigastusoht tagasilöögi tõttu. Hoolitsege kindla sei- suasendi eest ja hoidke kõrgsurvepüstolist hästi kin- ni. ● Maksimaalne lubatud veetemperatuur on 60°C. TÄHELEPANU Kahjustusoht! Kahjustusoht kõrgsurvedüüsi liiga väikese vahekaugu- se tõttu. От дюзата за пяна не излиза или излиза твърде малко почистваща пяна. Пръстенът за настройка на функции за почистване не е завъртян на положение “Почистваща пяна”.

• Грешка Причина Отстраняване Üldised juhised p. 101
• Ohutusjuhised p. 101

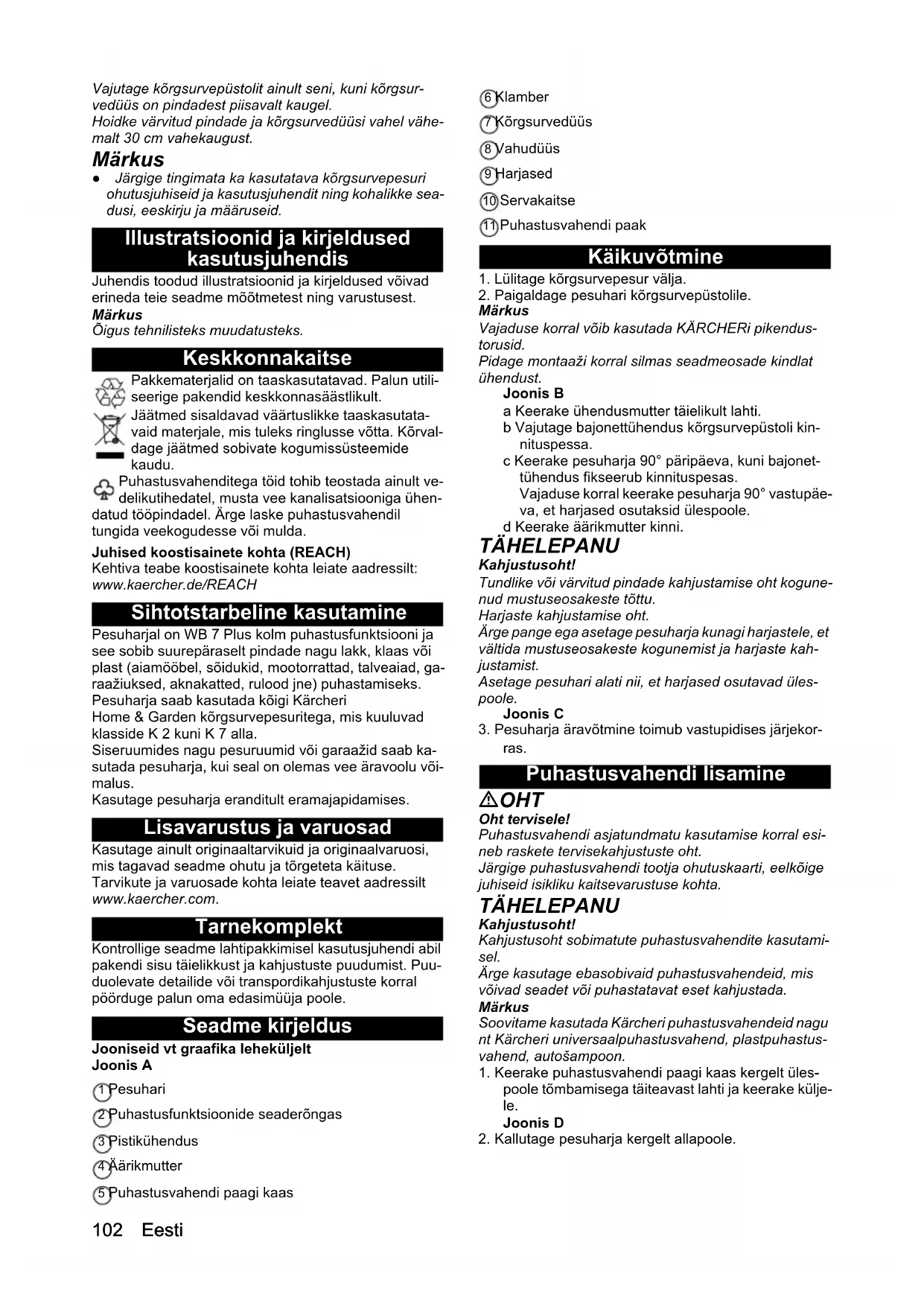

• Illustratsioonid ja kirjeldused kasutusjuhendis p. 102
• Keskkonnakaitse p. 102
• Sihtotstarbeline kasutamine p. 102
• Lisavarustus ja varuosad p. 102
• Tarnekomplekt p. 102
• Seadme kirjeldus p. 102
• Käikuvõtmine p. 102
• Puhastusvahendi lisamine p. 102
• Käitus p. 103
• Pärast kasutamist p. 104
• Ladustamine p. 104
• Hooldus ja jooksevremont p. 104
• Abi rikete korral p. 104
• Garantii 02 Eesti Vajutage kõrgsurvepüstolit ainult seni, kuni kõrgsur- vedüüs on pindadest piisavalt kaugel. Hoidke värvitud pindade ja kõrgsurvedüüsi vahel vähe- malt 30 cm vahekaugust. Märkus ● Järgige tingimata ka kasutatava kõrgsurvepesuri ohutusjuhiseid ja kasutusjuhendit ning kohalikke sea- dusi, eeskirju ja määruseid. Illustratsioonid ja kirjeldused kasutusjuhendis Juhendis toodud illustratsioonid ja kirjeldused võivad erineda teie seadme mõõtmetest ning varustusest. Märkus Õigus tehnilisteks muudatusteks. Keskkonnakaitse Pakkematerjalid on taaskasutatavad. Palun utili- seerige pakendid keskkonnasäästlikult. Jäätmed sisaldavad väärtuslikke taaskasutata- vaid materjale, mis tuleks ringlusse võtta. Kõrval- dage jäätmed sobivate kogumissüsteemide kaudu. Puhastusvahenditega töid tohib teostada ainult ve- delikutihedatel, musta vee kanalisatsiooniga ühen- datud tööpindadel. Ärge laske puhastusvahendil tungida veekogudesse või mulda. Juhised koostisainete kohta (REACH) Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH Sihtotstarbeline kasutamine Pesuharjal on WB 7 Plus kolm puhastusfunktsiooni ja see sobib suurepäraselt pindade nagu lakk, klaas või plast (aiamööbel, sõidukid, mootorrattad, talveaiad, ga- raažiuksed, aknakatted, rulood jne) puhastamiseks. Pesuharja saab kasutada kõigi Kärcheri Home & Garden kõrgsurvepesuritega, mis kuuluvad klasside K 2 kuni K 7 alla. Siseruumides nagu pesuruumid või garaažid saab ka- sutada pesuharja, kui seal on olemas vee äravoolu või- malus. Kasutage pesuharja eranditult eramajapidamises. Lisavarustus ja varuosad Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarnekomplekt Kontrollige seadme lahtipakkimisel kasutusjuhendi abil pakendi sisu täielikkust ja kahjustuste puudumist. Puu- duolevate detailide või transpordikahjustuste korral pöörduge palun oma edasimüüja poole. Seadme kirjeldus Jooniseid vt graafika leheküljelt Joonis A 1 Pesuhari 2 Puhastusfunktsioonide seaderõngas 3 Pistikühendus 4 Äärikmutter 5 Puhastusvahendi paagi kaas 6 Klamber 7 Kõrgsurvedüüs 8 Vahudüüs 9 Harjased 10 Servakaitse 11 Puhastusvahendi paak Käikuvõtmine p. 1051

1. Lülitage kõrgsurvepesur välja.

2. Paigaldage pesuhari kõrgsurvepüstolile.

Märkus Vajaduse korral võib kasutada KÄRCHERi pikendus- torusid. Pidage montaaži korral silmas seadmeosade kindlat ühendust. Joonis B a Keerake ühendusmutter täielikult lahti. b Vajutage bajonettühendus kõrgsurvepüstoli kin- nituspessa. c Keerake pesuharja 90° päripäeva, kuni bajonet- tühendus fikseerub kinnituspesas. Vajaduse korral keerake pesuharja 90° vastupäe- va, et harjased osutaksid ülespoole. d Keerake äärikmutter kinni. TÄHELEPANU Kahjustusoht! Tundlike või värvitud pindade kahjustamise oht kogune- nud mustuseosakeste tõttu. Harjaste kahjustamise oht. Ärge pange ega asetage pesuharja kunagi harjastele, et vältida mustuseosakeste kogunemist ja harjaste kah- justamist. Asetage pesuhari alati nii, et harjased osutavad üles- poole. Joonis C

3. Pesuharja äravõtmine toimub vastupidises järjekor-

ras. Puhastusvahendi lisamine OHT Oht tervisele! Puhastusvahendi asjatundmatu kasutamise korral esi- neb raskete tervisekahjustuste oht. Järgige puhastusvahendi tootja ohutuskaarti, eelkõige juhiseid isikliku kaitsevarustuse kohta. TÄHELEPANU Kahjustusoht! Kahjustusoht sobimatute puhastusvahendite kasutami- sel. Ärge kasutage ebasobivaid puhastusvahendeid, mis võivad seadet või puhastatavat eset kahjustada. Märkus Soovitame kasutada Kärcheri puhastusvahendeid nagu nt Kärcheri universaalpuhastusvahend, plastpuhastus- vahend, autošampoon.

1. Keerake puhastusvahendi paagi kaas kergelt üles-

poole tõmbamisega täiteavast lahti ja keerake külje- le. Joonis D

2. Kallutage pesuharja kergelt allapoole.Eesti 103

3. Valage puhastusvahend puhastusvahendi paaki.

Valage puhastusvahend aeglaselt sisse, et vältida mullide tekkimist. Täitke maksimaalselt kuni korpuse servani (nool).

4. Keerake puhastusvahendi paagi kaas tagasi ja vaju-

tage täiteavasse. Käitus Puhastusfunktsiooni seadistamine TÄHELEPANU Kahjustusoht! Keerates puhastusfunktsioonide seaderõngast vajuta- tud kõrgsurvepüstoli korral võib pesuhari kahjustuda. Ärge keerake puhastusfunktsioonide seaderõngast va- jutatud kõrgsurvepüstoli korral.

1. Keerake puhastusfunktsioonide seaderõngas soo-

vitud puhastusfunktsiooni seadistamiseks vastavale sümbolile. Joonis E Eelpuhastamine TÄHELEPANU Pinnakahjustused Tundlike või värvitud pindade kahjustus kõrgsurvedüüsi liiga väikese vahekauguse tõttu. Hoidke tundlike või värvitud pindade puhul joakaugust vähemalt 30 cm. Ärge jääge ühele kohale, vaid hoidke pesuharja pidevalt liikumises. Testige puhastusfunktsioone kõigepealt märkamatus kohas.

1. Seadistage puhastusfunktsioon „Lamejuga“ vt pea-

tükki Puhastusfunktsiooni seadistamine.

2. Vajutage kõrgsurvepüstolit ja eelpuhastage pinnad

alt üles. Joonis F Puhastusvahu pealekandmine

1. Seadistage puhastusfunktsioon „Puhastusvaht“, vt

peatükki Puhastusfunktsiooni seadistamine.

2. Rõhu reguleerimisega kõrgsurvepüstolite puhul

seadistage kõrgeim surveaste, et saavutada opti- maalset vahuteket. TÄHELEPANU Kahjustusoht! Puhastusvaht võib kahjustada pindu kuumadel pindadel ja liiga pika kokkupuute korral. Ärge kandke puhastusvahtu kuumadele pindadele ja järgige maksimaalset mõjumisaega. Ärge laske puhastusvahul kuivada.

3. Vajutage kõrgsurvepüstolit ja kandke puhastusvaht

puhastatavatele pindadele alt üles. Märkus Vahu vähese väljastamise või väikse jääkkoguse korral kallutage vahudüüsi veidi allapoole, nagu näidatud, või valage puhastusvahendit juurde. Märkus Kuival pinnal on puhastusvahendil parem toime. Joonis G Puhastage pesuharjaga TÄHELEPANU Värvikahjustused Pindade kahjustus määrdunud pesuharja tõttu. Tehke enne pesuharja rakendamist kindlaks, et pesuha- ri on vaba mustuse- või muudest osakestest.

1. Seadistage puhastusfunktsioon „Pesuhari“, vt pea-

tükki Puhastusfunktsiooni seadistamine. TÄHELEPANU Kahjustusoht! Pindade kahjustamine jämeda mustuse tõttu. Enne pesuharja igakordset kasutamist vabastage pu- hastatavad pinnad lamejoaga jämedast mustusest, vt peatükki Eelpuhastamine. TÄHELEPANU Kahjustusoht! Kahjustusoht liiga suure jõu tõttu. Juhtige pesuhari vähese jõuga üle pindade, et vältida pesuharja korpusega kokkupuutest tulenevaid kahjus- tusi. Lisaks kaitseb servakaitse tundlike pindadega kokku- puutumise eest.

2. Vajutage kõrgsurvepüstolit ja puhastage pindu pe-

suharjaga alt üles. Joonis H Järelpuhastamine TÄHELEPANU Pinnakahjustused Tundlike või värvitud pindade kahjustus kõrgsurvedüüsi liiga väikese vahekauguse tõttu. Hoidke tundlike või värvitud pindade puhul joakaugust vähemalt 30 cm. Ärge jääge ühele kohale, vaid hoidke pesuharja pidevalt liikumises. Testige puhastusfunktsioone kõigepealt märkamatus kohas. Järelpuhastamine:

1. Seadistage puhastusfunktsioon „Lamejuga“ vt pea-

tükki Puhastusfunktsiooni seadistamine.

2. Vajutage kõrgsurvepüstolit ja peske allesjäänud

mustus ja puhastusvaht maha alt üles. Joonis F

Lamejuga Kõrgsurvepüstoli käivitamisel väljub kõrgsurvedüüsist lamejuga. Kasutamine: ● Eelpuhastus, jämeda mustuse va- bastamine ● Põhjalik peapuhastus ● Puhastusvahu ja vabastatud mustu- se mahaloputamine Puhastusvaht Kõrgsurvepüstoli vajutamisel väljub va- hudüüsist puhastusvaht. Kasutamine: ● Puhastusvahendite pealekandmine Pesuhari Kõrgsurvepüstoli vajutamisel väljub har- jaste piirkonnast vesi. Kasutamine: ● Säästlik, mehaaniline peapuhastus veega pestud harjastega. Mustuse vabastamine ja pidev mahaloputami- ne pinnakahjustuste vältimiseks.104 Eesti Pärast kasutamist Puhastusvahendi paagi ja vahudüüsi loputamine TÄHELEPANU Kahjustusoht! Kahjustusoht kuivanud puhastusvahendiga ummistu- nud vahudüüsi tõttu. Loputage puhastusvahendi paaki ja vahudüüsi pärast puhastusvahendite igakordset kasutamist.

1. Keerake puhastusvahendi paagi kaas kergelt üles-

poole tõmbamisega täiteavast lahti ja keerake külje- le. Joonis I

2. Valage kasutamata puhastusvahend puhastusva-

hendi paagist tagasi puhastusvahendi pudelisse.

3. Täitke puhastusvahendi paak umbes pooleldi puhta

veega, pöörake see välja ja tühjendage.

4. Täitke puhastusvahendi paak puhta veega.

5. Keerake puhastusfunktsiooni seaderõngas asen-

disse „Puhastusvaht“.

6. Vajutage kõrgsurvepüstolit u 15 sekundit.

Vahudüüsi loputatakse.

7. Tühjendage puhastusvahendi paak.

8. Keerake puhastusvahendi paagi kaas tagasi ja vaju-

tage täiteavasse. Pesuharja puhastamine Puhastage pesuharja pärast iga kasutamist põhjalikult ja laske sellel kuivada.

1. Võtke pesuhari kõrgsurvepüstolist välja, vt peatükki

2. Loputage pesuharja põhjalikult puhta veega, eelkõi-

ge harjaseid. Joonis J TÄHELEPANU Kahjustusoht! Pesuharja asetamisel harjastele esineb püsiva defor- meerumise oht. Ärge asetage pesuharja harjastele.

3. Raputage pesuhari tugevalt puhtaks ja asetage see

nii, et harjased näitavad ülespoole. Joonis K

4. Laske pesuharjal täielikult kuivada.

Ladustamine TÄHELEPANU Kahjustusoht! Pesuharja asetamisel harjastele esineb püsiva defor- meerumise oht. Ärge asetage pesuharja harjastele. Hoidke puhastatud, kuiva pesuharja ülespoole suuna- tud harjastega külmumiskindlas kohas. Joonis K Hooldus ja jooksevremont Kõrgsurvedüüsi mahavõtmine / paigaldamine

1. Võtke pesuhari kõrgsurvepüstolist välja, vt peatükki

2. Eemaldage kõrgsurvedüüs pesuharjast.

Joonis L 몇 ETTEVAATUS Vigastusoht Kruvikeerajate kasutamisel esineb torke- ja lõikevigas- tuste ning varakahjustuste oht libisemise tõttu. Kasutage kruvikeerajaid ettevaatlikult. a Kangutage klamber kruvikeerajaga välja. b Tõmmake kõrgsurvedüüs välja.

3. Paigaldage kõrgsurvedüüs pesuharjale vastupidi-

ses järjekorras. Kõrgsurvedüüsi puhastamine

1. Võtke kõrgsurvedüüs maha, vt peatükki Kõrgsur-

vedüüsi mahavõtmine / paigaldamine.

2. Loputage kõrgsurvedüüsi puhta veega mõlemas

suunas. Asendage kahjustatud kõrgsurvedüüs uue- ga.

3. Paigaldage kõrgsurvedüüs, vt peatükki Kõrgsur-

vedüüsi mahavõtmine / paigaldamine. Abi rikete korral Riketel on sageli lihtsad põhjused, mille saate järgneva ülevaate abil ise kõrvaldada. Kahtluse korral või siin ni- metamata rikete puhul pöörduge palun volitatud kliendi- teeninduse poole. Viga Põhjus Kõrvaldamine Kõrgsurvepesur ei tekita rõhku või pulseerib. Kõrgsurvedüüs on ummistunud või kah- justatud.

1. Võtke kõrgsurvedüüs maha, vt peatükki

Kõrgsurvedüüsi mahavõtmine / paigalda- mine.

2. Kontrollige kõrgsurvedüüsi ummistuse

suhtes ja vajaduse korral puhastage, vt peatükki Kõrgsurvedüüsi puhastamine.

3. Kontrollige kõrgsurvedüüsi kahjustuste

suhtes ning vajaduse korral asendage uue- ga.

4. Loputage pesuharja ilma kõrgsurvedüüsita

5. Paigaldage kõrgsurvedüüs, vt peatükki

1. Keerake puhastusfunktsioonide seaderõn-

gas asendisse „Puhastusvaht“, vt peatükki Puhastusfunktsiooni seadistamine. Puhastusvahendi paagis ei ole puhastus- vahendit või on seda liiga vähe.

1. Valage puhastusvahendi paaki sobivat pu-

hastusvahendit, vt peatükki Puhastusva- hendi lisamine. Puhastusvahendi paaki ja vahudüüsi ei loputatud pärast kasutamist puhta veega ja need on kuivanud puhastusvahendi tõttu ummistunud.

1. Valage puhastusvahend tagasi puhastus-

vahendi pudelisse, vt peatükki Puhastus- vahendi paagi ja vahudüüsi loputamine.

2. Täitke puhastusvahendi paak puhta külma

3. Keerake puhastusfunktsiooni seaderõngas

asendisse „Puhastusvaht“ ja vajutage kõrgsurvepüstolit, et vahudüüsi loputada.

4. Kui vahtu jätkuvalt ei välju, siis avage pu-

hastusvahendi paagi kaas ja kastke pesu- hari 1 tunniks puhtasse külma vette.

5. Täitke puhastusvahendi paak puhta külma

veega ja vajutage kõrgsurvepüstolit umbes 30 sekundit, et vahudüüsi loputa- da.

6. Tühjendage puhastusvahendi paak.

7. Valage puhastusvahend puhastusvahendi
